цена за штуку, характеристики, фото

Предназначен для создания в системе отопления здания циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Обеспечивают поддержание заданной температуры и расхода во вторичном циркуляционном контуре, гидравлическую увязку первичного и вторичного контуров, а также позволяют регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Может использоваться в системах встроенного обогрева (теплые полы, теплые стены, обогрев открытых площадок, почвенный подогрев теплиц и парникови т.п.). Адаптирован для совместного применения с коллекторными блоками с межцентровым расстоянием 200 мм и осевым смещением 32 мм. Габариты смесительного узла позволяют располагать его в коллекторном шкафу глубиной 135 мм.

Детали

Документы:

pdfскачать

Характеристики

• Артикул

  VT.COMBI.0.180

• Тип товара

  Насосно-смесительный узел

• Бренд

  Valtec

• Применение

  Для теплого пола

• Рабочее давление, бар

  10

• Макс. рабочая температура, °С

  90

• Диаметр, дюйм

  1

• Длина, мм

  180

• Страна-производитель

  Италия

• Срок службы, лет

  7

• Вес, кг

  3,9

Отзывы покупателей

Станьте первым, кто оставил отзыв об этом товаре

Вопросы и ответы

Станьте первым, кто задал вопрос об этом товаре

• Насосы для повышения давления, циркуляционные
• Арматура и автоматика для систем отопления
• Трубы для тёплого пола
• Шкафы коллекторные

150422

Смотреть на карте

Циркуляционный насос для систем отопления Valtec 25-40 (VRS.254.13.0) DN25 подъем 4 м 130 мм с гайками

Цена за шт

4 114 ₽

В корзину

150424

Смотреть на карте

Циркуляционный насос для систем отопления Valtec 25-60 (VRS. 256.13.0) DN25 подъем 6 м 130 мм с гайками

Цена за шт

4 297 ₽

В корзину

Насосно-смесительный узел Valtec Combi (VT.COMBI.0.180) для теплого пола без насоса (монтажная длина насоса 180 мм) в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить насосно-смесительный узел Valtec Combi (VT.COMBI.0.180) для теплого пола без насоса (монтажная длина насоса 180 мм) в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар насосно-смесительный узел Valtec Combi (VT.COMBI.0.180) для теплого пола без насоса (монтажная длина насоса 180 мм) действительны в Санкт-Петербурге.

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и

обработку персональных данных
в целях функционирования сайта, проведения ретаргетинга,
статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших
предпочтений и интересов.

Смесительные узлы для теплого пола – Valtec Base

Компания – Valtec Base, производит все комплектующие для теплого пола :

• – коллекторные группы ;
• – смесительные узлыи автоматику, трубы и фитинги.

Инженеры компании разработали и опубликовали готовые решения для систем теплых полов. Ниже приведены основные схемы смесительных узлов – Valtec Base и коллекторов теплого пола – Valtec Base.

Подключение

Коллекторный блок теплого пола подключается к системе отопления через краны /3/, подача – в верхний, обратка – в нижний. Насос /7/ подключается так, чтобы теплоноситель направлялся в сторону смесительного клапана /2/. Петли теплого пола подключается к узлу в местах /12/. Смесительный клапан /2/ монтируется знаком “+” к крану /3/.

На фото показана принципиальная рабочая схема с минимальными затратами. В эту сборку желательно добавить автоматический воздухоотводчик.

Коллектор теплого пола – Valtec Base – на 3 – 12 контуров /30,0 – 150,0 м2/

Максимальная площадь теплого пола – 150,0 м2.

Автоматическое регулирование.

Спецификация

– смесительный узел Combimix /VT.COMBI.0.180/ – 1 шт;

– коллекторная группа в сборе на N выходов /VTc.594 или VTc.596/ – 1 шт;

– циркуляционный насос – 180 мм;

– евроконус 16 /VT.4420.NE.16/ – N*2 шт;

Подключение

С помощью соединителей типа “евроконус” подключается металлопластиковая труба теплого пола диаметром – 16 х 2,0 мм. Подключение подачи и обратки контура котла происходит как показано на рисунке: подача – верхний вывод, обратка – нижний. Насос качает вниз. Таким образом, нижний коллектор является подающим, а верхний – обратным. В местах подключения к высокотемпературному контуру рекомендуется установить краны-американки.

Смесительный узел для теплого пола Valtec на один контур /до – 20,0 м2/. Ручное регулирование

Максимальная площадь теплого пола: 15,0 – 20,0 м2. Ручное регулирование. /для автоматического регулирования требуется дополнительно установить сервопривод VT.M106.0.230 и управляющий термостат или контролер/.

Спецификация

1. смесительный клапан MIX 03 3/4” – 1 шт ;
2. ниппель-переходник 1-3/4” (VTr.580.N.0605) – 1 шт ;
3. циркуляционный насос с накидными гайками на – 1” ;
4. ниппель-переходник 1-1/2” (VTr.580.N.0604) – 1 шт ;
5. кран шаровый вн.-нар. 1/2 (VT.218.N.04) – 1 шт ;
6. соединитель с вн. резьб. 16-1/2 (VTm.302.N.001604) – 2 шт ;
7. футорка 3/4-1/2” (VTr.581.N.0504) – 1 шт ;
8. боченок 1/2” 60 мм (VTr.652.N.0406) – 1 шт ;
9. тройник 1/2 вн. (VTr. 130.N.0004) – 1 шт ;
10. кран шаровый нар.-нар. 1/2 (VT.219.N.04) – 1 шт ;

Подключение

С помощью соединителей /6/ подключается металлопластиковая труба теплого пола диаметром – 16 х 2,0 мм. К выводу /10/ подключается подача высокотемпературного контура /подача котла/, к выводу /11/ – обратка котла.

Это самое простое и дешевое решение для теплого пола. Этот смесительный узел Valtec Base – следовало бы дополнительно оборудовать автоматическим воздухоотводчиком. На входе и выходе в систему отопления /10 ; 11/ желательно смонтировать краны-американки.

Смесительный узел для теплого пола Valtec на один контур /до – 20,0 м2/, с автоматической регулировкой

Максимальная площадь теплого пола: – 15,0 – 20,0 м2 ;

Автоматическое регулирование с помощью термоголовки с выносным накладным датчиком.

Спецификация

1. смесительный клапан MR02.N.0603 1” – 1 шт ;
2. 17 – футорка – 1 1/2” /581.N.0604/ – 1 шт ;
3. 8 – кран-американка – 1/2”/227.N.04/ – 2 шт ;
4. 7, 11, 21 – соединитель с наружной резьбой – 16 х 1/2” /302.N.001604/ – 2 шт ;
5. 6, 12, 22 – труба металлопластиковая 16 х 2,0 мм /V1620/ ;
6. 6 – соединитель с вн. резьб. – 16 х 1/2″ /302.N.001604/ – 2 шт ;
7. 9 – ниппель – 1 1/2” /580.N.0604/ – 1 шт ;

1. – тройник – 1/2” /130.N.0004/ – 1 шт ;
2. – термоголовка с выносным накладным датчиком /5012. 0.0/ – 1 ш ;
3. – ниппель 1”. (VTr.582.N.0006) – 1 шт ;
4. – накидные гайки для насоса с внутренней резьбой – 1” – 1 пара ;
5. – колено вр.-нар. – 1/2” /092.N.0004/ – 1 шт ;
6. – насос циркуляционный – 1 шт ;
7. – удлинитель – 100 мм – 1/2′‘ – 1 шт ;
8. – датчик от термоголовки.

Подключение

Смесительный термостатический клапан /1/ монтируется знаком “+” к крану-американке /3/. Труба /5/ подключается к подаче котла, труба /6/ – к обратке. Насос /18/ подключается так, чтобы теплоноситель направлялся в сторону смесительного клапана /1/. Контур теплого пола подключается к узлу в местах 12 и 22.

На фото показана принципиальная рабочая схема с минимальными затратами. В эту сборку желательно добавить автоматический воздухоотводчик.

Коллектор теплого пола Valtec Base, на 2-4 контура /20,0 – 60,0 м2 /

Максимальная площадь теплого пола: – 60,0 м2 ;

Ручное регулирование. /Для автоматического регулирования требуется дополнительно установить сервопривод VT.M106.0.230 и управляющий термостат или контролер/

Спецификация

1. – смесительный клапан MIX 03 3/4” – 1 шт ;
2. – ниппель-переходник 1 х 3/4” /580.N.0605/ – 2 шт ;
3. – ниппель – 3/4” /582.N.0005/ – 1 шт ;
4. – тройник – 3/4” вр. /130.N.0005/ – 1 шт ;
5. – колено – 3/4′‘ нар.-нар. /093.N.0005/ – 1 шт ;
6. – американка – 3/4” /341. N.0005/ – 1 шт ;
7. – циркуляционный насос с накидными гайками на – 1” ;
8. – кран шаровой – 3/4” вр.-вр. /217.N.05/ – 2 шт ;
9. – коллектор – 3/4-1/2” нр. /500.N.0502/ – 2 шт ;
10. – соединитель коллекторный – 16 х 1/2” /710.N.1604/ – 4 шт ;
11. – соединитель с вр. резьб. 20 х 3/4” /302.N.002005/ – 1 шт ;
12. – соединитель с нар. резьб. 20 х 3/4” /301.N.002005/ – 1 шт ;
13. – тройник коллекторный /530.N.0500/ – 2 шт ;
14. – воздухоотводчик автоматический – 3/8” /502/ – 2 шт ;
15. – кран дренажный – 1/2” /430/ – 2 шт.

Подключение

С помощью соединителей /10/ подключается металлопластиковая труба теплого пола диаметром – 16 х 2,0 мм. К выводу – /16/ подключается подача высокотемпературного контура /подача котла/, к выводу /17/ – обратка котла.

Коллектор теплого пола – Valtec Base, с ручной регулировкой на – 2 контура. Для нормального функционирования петли должны быть примерно равной длины. На входе и выходе в систему отопления – 16, 17 желательно смонтировать краны-американки.

Если в приведенном смесительном узле теплого пола будет использоваться – 3 или – 4 контура, то два коллектора /9/ заменяются на один регулируемый коллектор /VTc.560n/ и один коллектор с шаровыми кранами /VTc.580n/.

Смесительный узел для теплого пола Valtec Base на 2 – 4 контура /20,0 – 60,0 м2/ с автоматической регулировкой

Максимальная площадь теплого пола: – 60,0 м2 ;

Автоматическое регулирование с помощью термоголовки с выносным накладным датчиком.

Спецификация

1. – термоголовка с выносным накладным датчиком /5012.0.0/ – 1 шт ;
2. – смесительный клапан /MR02.N.0603/ 1′‘ – 1 шт ;
3. – кран-американка – 3/4” /227.N.05/ – 2 шт ;
4. – футорка – 1 х 3/4” /581.N.0605/ – 2 шт ;
5. – тройник – 1” /130.N.0006/ – 1 шт ;
6. – ниппель – 1′‘ /582.N.0006/ – 1 шт ;
7. – насос циркуляционный – 1 шт ;
8. – коллектор с вентильными кранами – 1 1/2” на 3 выхода /560.N.0603/ – 1 шт ;
9. – заглушка с наружной резьбой – 1” /583.N.0006/ – 2 шт ;
10. – коллектор с шаровыми кранами – 1 1/2” на 3 выхода /580. N.0603/ – 1 шт ;
11. – фитинг для подключения трубы к коллектору – 16 х 1/2” /710.N.1604/ – 6 шт ;
12. – труба металлопластиковая – 16 х 2,0 мм /V1620/ ;
13. – накидные гайки для насоса с внутренней резьбой – 1” – 1 пара ;
14. – датчик от термоголовки.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-9322-000-535

Сантехнические работы Тюмень

ЗАКАЗАТЬ УСЛУГУ ЧЕРЕЗ САЙТ

Работы на месте:


Смесительные узлы для теплого пола – Valtec Base

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop.

Схема насосно-смесительного узла для теплого пола

На современном рынке особое внимание следует уделить насосно-смесительным узлам для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» рассчитан на регулировку температурного режима до 60 градусов Цельсия, «Овентроп» до -90. При выборе изделия следует обратить внимание на уровень допустимого давления. В первом случае это 10 бар, во втором — 6,9.0003

Краткое сравнение

Oventrop удобен в бане или бане, используется для быстрого прогрева помещений. Производители рекомендуют производить укладку труб под большой слой бетона. VALTEC исключает наличие насоса в упаковке. Oventrop готов предложить водяные теплые стены и другие интересные решения, используемые вместе с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительно-смесительные узлы для теплого пола VALTEC радуют большим количеством насадок, дополнительной автоматикой, что очень удобно для создания системы «умный дом». Для более подробного ознакомления ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI — коллекторный агрегат, оснащенный термостатической головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными вентилями для регулировки нагрева жидкости, автоматическими воздухоотводчиками и дренажем.

Смесительно-смесительные узлы для теплого пола VALTEC характеризуются следующими параметрами:

— Сечение коллекторов — 1 дюйм (25,4 мм).

— Количество форсунок — 12.

— Сечение труб ¾ дюйма, резьба наружная, соединение по стандарту Евроконус.

— Температурный режим воды в системе — до 90°С, давление — до 10 бар.

— Длина насосной системы 18 см.

— Пределы установки температуры — 20-60°С.

— Коэффициент пропускной способности — 2,75 м3/час.

Эксплуатационные характеристики

Агрегаты насосно-смесительные для теплого пола предназначены для создания системы циркуляции труб с низким температурным режимом жидкости. Регулировка комфортного микроклимата осуществляется путем управления подачей жидкости и подачей в обратку, соотношением контуров.

Эксплуатация смесительных узлов осуществляется в системе обогрева полов, стен, открытых площадок, теплиц и тепличного грунта. Конструкции используют совместно с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный узел для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Установка позволяет увеличить интенсивность прохождения жидкости в петлях пола и снизить температурный режим до установленного уровня. Этому способствует смешивание ее с охлажденной водой, поступающей из петель системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

Сборный шкаф имеет распределитель, подключенный к узлу подключения отопительных контуров (справа от узла КОМБИ). На подающем коллекторе размещены балансировочные клапаны с поплавковым счетчиком для согласованной работы витков. При отсутствии балансировки между петлями жидкость будет проходить по короткому пути, игнорируя длинные повороты.

Нагретая жидкость поступает в насосно-смесительный узел теплого пола VALTEC через вентиль термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие/закрытие). Поддержание заданного нагрева жидкости соответствует установленному уровню нагрева системы «теплый пол» (20-60°).

На обратке коллектора расположены регулировочные вентили для подключения сервоприводов, которые позволяют управлять температурным режимом в помещениях с помощью реле. Регулировка осуществляется вручную колпачками, входящими в комплект.

Назначение блока

Насосно-смесительный узел системы теплых полов предназначен для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса. Из агрегата жидкость проникает в подающий коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор. Из обратки холодная жидкость проходит через узел, цикл повторяется.

Температурный контроль

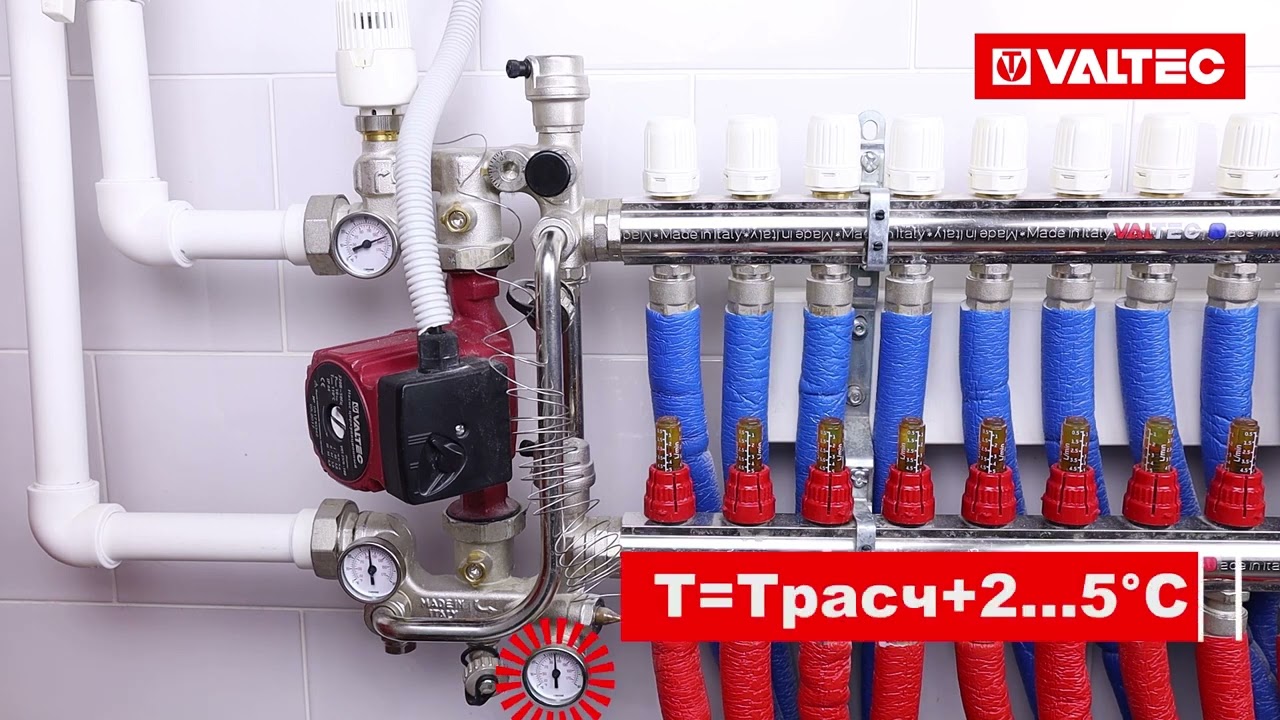

Для контроля температурного режима на входной части агрегата размещен регулирующий клапан с термоголовкой. Схема насосно-смесительного узла для теплого пола указывает на наличие выносного датчика температуры, размещенного перед подающим коллектором. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается в узел горячего теплоносителя. Когда вода остывает, клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из установки.

Для регулировки расчетного соотношения между нагретой и холодной жидкостью, поступающей на вход насоса, предусмотрены два ручных балансировочных клапана. Насосно-смесительный узел для теплого пола, своими руками установленный, имеет первый вентиль на коллекторе обратки. Он позволяет регулировать объем теплоносителя, поступающего в смесительный узел. Второй вентиль устанавливается на выходе из агрегата, перед патрубком подключения к обратному контуру радиаторов. Он помогает регулировать объем нагретой жидкости, поступающей в агрегат.

Если режим установлен правильно, клапан термостата занимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в агрегат. Настройка облегчает взаимосвязанную работу отопительного контура с другими комнатными системами. При отсутствии балансировки насосно-смесительного узла для теплого пола ВАЛТЕК КОМБИМИКС прокачивает через себя больше жидкости, чем требуется по расчету, забирая ее из других систем.

Необходимость термостата

Для автоматического регулирования температуры комнатные реле подключаются к сервоприводам коллектора. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрыт. Если температура ниже установленной, термостат подает питание на сервопривод, и труба открывается. При закрытых петлях срабатывает байпасный клапан агрегата, жидкость циркулирует через байпас меньшего диаметра, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с датчиком погоды VT.K200.M разработан насосно-смесительный узел для теплого пола VALTEC COMBI.S. Вместо термоголовки клапанной жидкости установлен аналоговый сервопривод, работающий от контроллера по расписанию. Для внешних температурных условий предусмотрен соответствующий подогрев теплоносителя. Это влияет на редкое срабатывание комнатного термостата при открытии окна или двери. Подогрев пола позволяет поддерживать точный расчетный уровень, исключая колебания вокруг заданных значений от максимального (при открытом приводе) до минимального. Комфортность микроклимата имеет более высокий уровень.

В узлах COMBI.S температурный режим теплоносителя определяется контроллером по заданному пользователем графику и данным датчиков измерения уровня нагрева жидкости и воздуха. К аналогичному устройству относится насосно-смесительный узел для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить прохождение жидкости на обратку. Часть его поступает из контура подачи. Обратным проходом поток охлаждаемой жидкости разделяется на 2 части, подходя к насосной системе и основному блоку. Соотношение подачи на насос и подачи регулируется клапанами. Если скорость обратного потока не соответствует заданным параметрам (клапаны коллектора закрыты), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос. Внешний контроль за работой агрегата осуществляется погодозависимыми термостатами.

Блоки Oventrop

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией. Основной задачей устройства является добавление жидкости из обратки.

Классификация узлов:

— Переливно-запорная группа («Мультиплекс» ФЗБ, ВКЭ и ВЗБ).

— Серия Turntable («Мультиблок» ТФ и ФЗБ).

— Угловое исполнение аппаратов («Мультиблок» Т, «Мультифлекс» Ф ВКЭ и Ф ЗБУ).

— Проходной тип устройств («Мультиблок» Т).

— Группа соединительная («Мультифлекс» ФЗ СЕ, ВСЕ и Ф ЗБУ).

— Насосно-смесительная серия (Regulflower).

Характеристика узлов

Строительные параметры:

— водоснабжение — 3,5 м3/ч;

— Мощность — 90 Вт;

— температурный режим в питающем контуре 50-95 градусов Цельсия;

— предел рабочего давления — 6 бар;

— регулировка температурных режимов — от 20 до 50 градусов Цельсия;

— напряжение — 230 В/50 Гц.

Агрегаты используются в системе теплого пола и в отдельных насосных станциях Oventrop. В первом случае они подключаются к металлической гребенке для теплого пола (например, модель Regufloor H), что позволяет совмещать радиаторное и панельное отопление.

Для децентрализованной нормализации температурного режима в подающем контуре используется установка Regufloor H. Его работа обеспечивает автоматическую работу в зданиях площадью до 200 м2 и потребление тепловой энергии около 75 Вт/м2.

Особенности конструкции

В комплект входят основные элементы:

— Клапаны трехходовые, снабженные соединительной резьбой М 30х1,5 мм сечением 2 см.

— Термостат с накладными датчиками и теплопроводящим цоколем.

— Энергосберегающий циркуляционный насос со встроенным регулятором мощности.

— Термостат с максимальным ограничением для поддержания оптимального микроклимата. №

Для создания погодозависимого регулирования используется серия Oventrop серии Regufloor HW. Устройство поставляется готовым к быстрому подключению. Он позволяет подключать от 2 до 12 контуров и используется при подключении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделить системы напольного отопления и трубы радиаторов с помощью теплообменника. Регулирующий клапан расположен на входе первого контура. Параметры температуры задаются с помощью погружных датчиков во вторичном контуре

Все насосно-смесительные блоки имеют положительные отзывы потребителей — обе фирмы прошли испытания и соответствуют основным требованиям по быстроте монтажа и надежной работе.

чем хорош термостатический смеситель при регулировании температуры теплого пола

При обустройстве любого жилого помещения большое внимание уделяется вопросу утепления пола. В большинстве случаев в качестве решения этой проблемы используется гидроизоляция, ключевым элементом в которой является смесительный узел для теплого пола. Если для систем радиаторного отопления наиболее оптимальная температура будет в пределах 80-90 градусов Цельсия, то для систем теплого пола температурный режим должен быть ниже (около 35 градусов). Смесители для теплых полов позволяют обеспечить нормальную работу низкотемпературных систем, снижая температуру за счет смешивания обратки с горячим теплоносителем.

Смесительный узел теплого пола

Устройства данного действия идеально подходят для подключения одного распределительного коллектора. Естественно, их можно использовать как самостоятельные инструменты. Теплоносители дополнительно оснащаются циркулярным насосом, который необходим для обеспечения принудительной циркуляции жидкости в системе отопления. В этих устройствах, как правило, двухходовые и трехходовые клапаны подачи, обеспечивающие постоянное добавление холодной воды из обратки в теплоноситель.

Для чего нужен смесительный узел?

Если для обычного отопления с батареями требуется температура 80-90 градусов, то для теплого пола она должна быть ниже, 30-40 градусов, чтобы по полу было комфортно ходить без риска обжечься. Именно с помощью смесительного узла для теплого пола можно получить благоприятные условия для полноценной работы невидимых нагревательных элементов.

Смесительная группа для теплого пола является ключевым компонентом водяного отопления.

Системы данного типа позволяют подключить коллекторный узел, обеспечивающий необходимое сочетание воды разной температуры для получения благоприятных условий в помещении. Но не исключено использование такого устройства в качестве самостоятельного устройства управления.

Трубопровод оборудован малогабаритным насосом, которым осуществляется принудительная циркуляция источника тепла по контуру. Эти устройства имеют подающие клапаны с двумя или тремя ходами. Они необходимы для получения постоянной добавки холодной жидкости из циркуляции в теплоноситель.

Другие типы устройств, с помощью которых можно регулировать температуру теплого пола

1. Для помещения площадью не более 10 квадратных метров можно использовать обычные вентили. Достаточно установить два таких устройства, одно на подачу воды, другое на обратку, и произвести регулировку так же, как это делается на обычном радиаторе: закрутить вентиль — температуру понизить, нужно поднять это — открыть клапан сильнее. Недостатком такого смесительного устройства по сравнению с термостатическим трехходовым клапаном является ручная регулировка. Приборов, которые покажут вам, какая температура получается на выходе, нет, действия происходят методом «тыка».
2. Смесители термостатические бывают не только трехходовые , но и двухходовые. Такой клапан можно установить вместо одного из ручных клапанов (способ регулирования вентилем, описанный выше), и он уже будет автоматически поддерживать заданную температуру.
3. Для полов с подогревом, которые будут занимать большие площади , используйте смесительный узел. Это устройство представляет собой целую систему из подающего и обратного коллектора, циркуляционного насоса и термостатического смесителя.

Преимущества смесителей

Внутреннее оборудование, которое имеет смесительный узел для теплых полов, имеет перечень достоинств, делающих этот узел производительным и востребованным. К его основным преимуществам относятся:

1. Эконом. В отличие от электрических скрытых обогревателей, водонагреватели со смесителем для теплого пола позволяют экономить до 60% электроэнергии.
2. Безопасность. Люди часто забывают, насколько высока температура нагревательного элемента, что приводит к сильным ожогам. Использование специального термосмесителя позволяет предотвратить подобные ситуации и обезопасить себя от опасности.
3. Долгий срок службы. Установка такого нагревательного блока очень выгодна по сравнению с другими устройствами с аналогичными функциями. А если его уложить по всем правилам, то он прослужит более 50 лет. Охлаждающая жидкость подвержена износу, но производитель отмечает, что срок ее службы составляет не менее 50 лет.
4. Чистота. Уход за невидимым блоком не сложен и не требует особых усилий. Кроме того, благодаря тому, что покрытие постоянно нагревается, оно очень быстро сохнет, что исключает риск появления грибка и плесени.
5. Контроль температуры окружающей среды — система оснащена статическим термоклапаном, соединенным с регулятором. Это означает, что вы можете регулировать уровень нагрева с учетом изменения температурных показателей на улице.
6. Наличие механического управления, при котором блок для теплого пола регулируется самостоятельно.
7. Применение режима ограничения. Это позволяет установить подходящую комнатную температуру. Например, вы устанавливаете с помощью термостата определенную температуру, при достижении которой система будет поддерживать ее на этом уровне, не допуская перегрева или охлаждения теплоносителя.

Как правильно выбрать трехходовой клапан

Ключевым параметром любого трехходового клапана является пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства этот параметр следует соотносить с производительностью котла.

Здесь следует учесть еще один нюанс. Даже если диаметр входных и выходных отверстий клапана кажется подходящим по размеру, это никоим образом не свидетельствует о реальной пропускной способности устройства. Этот параметр целиком определяется внутренним сечением отверстий, которые в зависимости от конструкции закрываются шаровым замком или регулирующей головкой.

В некоторых моделях размеры этого отверстия могут быть в 4 раза меньше диаметра входного отверстия. Чтобы не ошибиться и не столкнуться с необходимостью переделки дорогостоящего агрегата, перед покупкой следует внимательно изучить сопроводительную документацию.

Еще одним важным параметром устройства является сечение. В идеале клапан должен точно подходить под размеры труб системы отопления. Если точного совпадения добиться не удается, придется покупать переходники.

Кроме того, следует обратить внимание на следующие нюансы:

• Обязательно проверить наличие сопроводительной документации: гарантийных талонов, инструкций по установке и эксплуатации, сертификатов и лицензий.
• При выборе материала следует отдать предпочтение латуни или бронзе. Именно эти металлы лучше всего сочетаются с горячими жидкостями, а также имеют низкий уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевых «штамповок» из прессованных порошковых материалов, не обладающих требуемым уровнем прочности.

Что касается конкретных моделей, то на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя как надежные производители:

• Esbe … Шведская компания, продукция которой отличается надежностью, хорошими характеристиками и привлекательностью. Внешний вид. Гарантийный срок не менее 5 лет.
• Valtec … Совместное российско-итальянское предприятие по производству термосмесительных клапанов, сочетающих доступную стоимость и хорошие технические характеристики. На всю линейку устройств предоставляется гарантия 7 лет.
• Honeywell … Американский производитель, поставивший во главу угла простоту монтажа выпускаемой продукции. Трехходовые краны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Рекомендуем ознакомиться с: Как выбрать кран шаровой латунный водоразборный

Типы коллекторов и их особенности

Работа типа №1 основана на трехходовом кране для теплого пола , задача которого совместить новый источник тепла от котла отопления с отработавшим остывшим.

Дроссели оснащены сервоприводом, с помощью которого осуществляется управление термостатом и погодными датчиками. Этот тип является наиболее оптимальным, но в то же время он имеет некоторые недостатки.

В первую очередь хотелось бы выделить ситуацию, когда клапан при оповещении термостата может полностью открыться и пропустить в трубопровод большое количество горячей жидкости, температура которой колеблется в пределах 90 градусов.

Резкий скачок источника тепла может вызвать разрыв теплоносителя, так как давление в нем становится слишком высоким. Еще одним недостатком этого метода регулирования является высокая пропускная способность. Это сложная задача, потому что любое изменение температуры может повлиять на подогрев пола.

Даже при наличии недостатков скрытый обогрев с устройством такого типа считается незаменимым помощником в обогреве помещений с большой площадью.

Вид №2 оснащен двухходовым регулирующим клапаном. В отличие от предыдущего варианта, совмещение источника тепла производится не по сигналу термостата, а в постоянном режиме, что предотвращает риск повышения установленного температурного режима пола.

Кроме того, термостатический 2-ходовой клапан имеет небольшую пропускную способность, что позволяет равномерно и стабильно регулировать температурный режим. Но при этом специалисты не советуют устанавливать невидимые отопительные приборы, оснащенные такой системой, в помещениях площадью более 200 м2.

Два типа термостатического клапана по направлению потока

Один из них выбирается исходя из простоты монтажа в конкретной схеме и от типа монтажа.

1. Первый тип — Т-образная схема . В ней выходной поток выходит из середины, а горячая и холодная вода поступает в противоположных направлениях. Эту схему еще называют симметричной.
2. Второй тип — Г-образная схема , асимметричная. Горячая вода подается сюда сбоку, холодная – снизу, а смешанный поток, соответственно, из противоположного канала к горячему входу.

Коллектор распределительный

Коллектор – одна из важных частей системы отопления, отвечающая за регулировку режима работы ТЭНа. Основной задачей этого устройства является распределение источника тепла по трубопроводу.

А чтобы получить полноценную и продуктивную работу коллектора, нужно оснастить его термоклапанами и расходомером. Если вы прибегнете к помощи специалистов, которые самостоятельно установят смесительный узел для теплого пола valtec, они подберут все необходимые комплектующие для установки коллекторного блока.

Этапы установки

Все мероприятия по подключению такого устройства должны выполняться специалистами. Кроме того, многие фирмы, торгующие смесительными узлами и системами теплого пола, а также смесью для стяжки теплого пола в Москве, предлагают свои услуги по монтажу, давая длительную гарантию.

Но если вы решили подключить смесительный теплый пол самостоятельно или просто интересуетесь, как его правильно подключить, то наша информация будет вам полезна.

Итак, все работы разбиты на 5 этапов:

1. Определено место для коллектора и подведены трубы подачи и обратки.
2. Подключаются вентили и коллектор теплого пола, после чего проводится подготовка к монтажу контура.
3. Установлены все соединительные датчики температуры и давления.
4. Затем своими руками настраивается смесительный узел для теплого пола и производится несколько тестовых пусков для проверки правильности работы устройства и всей системы.
5. Система проверена на герметичность. При отсутствии протечек и правильной работе установка считается завершенной.

Процесс установки

Установка клапана заключается в его подсоединении к соответствующему трубопроводу. Перед подключением необходимо еще раз убедиться в правильности подключения и отсутствии ошибок.

Для присоединения устройство имеет наружную или внутреннюю резьбу, на которую навинчивается накидная гайка (или соответствующий штуцер) трубопровода. Сначала необходимо обмотать резьбу уплотняющим материалом – ФУМ-лентой, натуральными или другими материалами.

При соединении используйте стандартные прокладки, поставляемые в комплекте с изделием, или используйте прокладки необходимой толщины и диаметра, приобретаемые в магазине отдельно.
