Смеситель для кухни устройство и ремонт шаровой: устройство крана, ремонт однорычажного и шарового, видео

Содержание

устройство крана, ремонт однорычажного и шарового, видео

Современные кухонные смесители выпускают нескольких видов, они отличаются конструкцией, удобством пользования и стоимостью. Любая модель со временем нуждается в профилактическом ремонте, связанном с обновлением деталей, для проведения работ своими руками необходимо знать устройство смесителя для кухни.

Для того чтобы сэкономить немалую сумму финансовых средств на вызове сантехника, ремонтируя смеситель самостоятельно, необходимо изучить внутреннее устройство и принцип работы конкретного типа крана. Задача значительно облегчается тем, что все смесительные сантехнические приборы унифицированы, их детали взаимозаменяемы, а конструкцию можно разбить на несколько групп.

Современные кухонные смесители

Содержание

  • 1 Устройство двухвентильных смесителей
    • 1.1 Червячная кран-букса
    • 1.2 Кран-букса из керамики
  • 2 Конструкция однорычажных смесителей
    • 2.1 Картриджные смесительные приборы
    • 2. 2 Смесители с шаровым механизмом
  • 3 Электронные смесители
  • 4 Ремонт однорычажного смесителя
  • 5 Ремонт двухвентильного смесителя

Устройство двухвентильных смесителей

Двухвентильные смесительные приборы являются классическими образцами, которые морально устарели и в то же время находят определенный спрос у потребителя. Отчасти это из-за низкой стоимости или противоположного желания использовать их как элемент интерьера в стиле ретро.

Принцип работы водопроводных вентильных смесителей состоит в управлении потоком и температурой воды за счет перекрытия входных каналов отдельно на горячем и холодном трубопроводе кранами-буксами. Различают две основные конструкции запорных кранов, одна из них по технологии изготовления устарела, вторая современная является более удобной и эффективной.

Основным материалом изготовления большинства вентильных смесителей является латунь, которую сверху покрывают хромом. В моделях стиля ретро используется латунь без покрытия или бронза, смесители могут быть окрашены сверху в разные цвета.

Конструктивное устройство двухвентильного смесителя

Червячная кран-букса

В кран-буксе червячного типа поток воды перекрывается штоком с наружной резьбой, находящимся внутри резьбового поршня. При вращении штока поршень двигается по резьбе и дисковый резиновый уплотнитель на его конце постепенно перекрывает проходной канал. Чтобы переместить внутренний поршень из положения закрыто в полное открыто, требуется приблизительно три-четыре оборота маховика на 360 градусов.

Основной недостаток червячных вентилей — наивысшее среди аналогов по продолжительности время получения нужного напора и температуры водного потока, приводящее к перерасходу воды.Кк преимуществам относят хорошую ремонтопригодность и низкую стоимость обладающих невысокой износостойкостью резиновых прокладок.

Устройство керамической кран-буксы

Кран-букса из керамики

В отличие от червячных, современные керамические кран-буксы работают по иному принципу. В них основными запорными элементами являются две дисковые пластины из керамики с прорезями. В закрытом положении они взаимно перекрывают друг друга, препятствуя прохождению воды за счет плотного прилегания тонко обработанных поверхностей. При повороте верхней пластины, связанной со штоком и маховиком, между керамическими дисками появляется проходное отверстие и вода поступает в корпус смесителя.

Объем подачи в керамических кран-буксах регулируется углом поворота маховика, в отличие от червячных видов для полного открытия крана достаточно пол-оборота маховика. Получение необходимого потока и температуры воды в смесителях с керамическими кран-буксами по сравнению с червячными происходит быстрее, а благодаря высокой износостойкости керамики их ремонт и обслуживание требуются намного реже.

К недостаткам керамических моделей следует отнести низкую унификацию разнообразных изделий. Если любую резиновую прокладку для червячных моделей можно найти в каждой специализированной торговой точке или вырезать самому, то керамические вкладыши подходящей конструкции и размера при отсутствии их в комплектации трудно обнаружить в торговой сети и во многих случаях придется менять буксу полностью из-за отсутствия нужных деталей.

Внутреннее устройство однорычажного смесителя с картриджем

Конструкция однорычажных смесителей

На сегодняшний день однорычажные (картриджные) смесители являются лидерами по распространенности среди аналогичных видов, они отличаются простотой конструкции и удобством пользования. Управление температурой воды в однорычажном кране осуществляется одной ручкой, напор регулируется ее подъемом, а температура — поворотом в разные стороны.

Различают две основные разновидности однорычажных смесителей, имеющие существенные конструктивные отличия и принцип работы.

Картриджные смесительные приборы

В смесителях картриджного типа главным управляющим элементом служит герметичный бочкообразный картридж с выведенным наверх штоком прямоугольного сечения. Основными исполнительными деталями картриджа являются две плотно подогнанные керамические пластины, одна из которых неподвижно закреплена в корпусе и имеет три сквозных отверстия — через два из них подводится холодная и горячая вода, а третье служит для отвода смешанного водного потока. Во второй керамической пластине находится фигурный овальный канал, и она связана через систему механических деталей с ручкой.

Картридж работает таким образом, что при подъеме ручки фигурная впадина управляющей пластины надвигается на прорези для холодной и горячей воды, после чего смешанный поток через образовавшийся канал попадает в смеситель. При повороте ручки вправо или лево изменяется площадь открытых отверстий холодной или горячей воды — таким образом регулируется температура водного потока.

Картриджные типы удобны и легки в эксплуатации, по сравнению с предыдущими видами позволяют экономить большее количество водных ресурсов. Eсли в системе чистая вода и качественный картридж, срок его службы может доходить до 10 лет. К недостаткам относят необходимость полной замены картриджа при любых поломках, а также высокие требования к чистоте воды — если в ней находятся твердые песчинки, они могут повредить поверхность керамических пластин и вызвать протечки, поэтому в водопроводе обязательно должен присутствовать фильтр.

Принцип работы картриджа

Смесители с шаровым механизмом

Устройство однорычажного смесителя для кухни по принципу действия напоминает джойстик, в нем однорукий рычаг приварен к полому шару, имеющему три отверстия — по одному для подводки горячей и холодной воды и третье для отвода смешанного потока. Шар, удерживаемый сверху купольным уплотнителем и конусным колпаком, вращается в сферическом седле, имеющем три круглых отверстия с подпружиненными герметичными прокладками – через два подается холодная и горячая вода, а в третье поступают смешанные в шаре водные потоки.

При вращении шара с приваренным к нему рычагом получают различную площадь открываемых отверстий холодной и горячей воды и их соотношение — это позволяет одновременно регулировать объем сливаемого водного потока и его температуру.

Помимо удобства пользования, преимуществом шаровых моделей по сравнению с картриджами является более высокий срок службы и недорогая замена расходных материалов — при истирании резиновых уплотнителей цена новых колец намного ниже, чем замена целого картриджа.

На заметку: Однако шаровые краны требуют слишком частой замены истираемых шаром прокладок и поэтому являются редким гостем на отечественном рынке смесительного оборудования.

Шаровый смеситель — конструкция

Электронные смесители

Высокотехнологичную современную кухню сложно представить без электронных смесителей, они имеют не только стильный внешний вид, но и облегчают проведение работ по мытью посуды, готовке пищи и позволяют максимально экономить воду (до 33%). Основные преобразования, которая вносит электроника в функционирование традиционных смесительных приборов — бесконтактное или сенсорное включение-отключение и поддержание температуры воды на постоянном уровне.

Бесконтактные смесительные приборы

В традиционных типах смесителей, для включения которых не требуется контакт с ручкой, установлен инфракрасный датчик, реагирующий на тепловое излучение поднесенных к нему рук. Датчик связан с электронной схемой управления электромагнитным клапаном, открывающим и закрывающим воду. Для работы прибора требуется электропитание постоянным током, которое подается на его схему через электрический преобразователь на 9 — 12 В или четыре пальчиковые батарейки суммарным напряжением 6 В.

Непрерывное время работы описанной выше конструкции ограничено в среднем 1 минутой и затем смеситель автоматически отключается, что совсем неудобно при использовании его в качестве прибора для мойки посуды или обработки пищи. Поэтому в кухонную раковину устанавливают более практичные сенсорные смесители, включение и отключение которых производится касанием руки (точнее, любой частью тела) к части корпуса или лейки.

Обеспеченному потребителю хорошо известны бренды ведущих немецких производителей сенсорных кухонных кранов Grohe и Hansgrohe, более бюджетная цена аналогичной сантехники у китайских марок Gappo, российско-китайских Frap, российско-чешских Lemark и чешских Vidima.

Управление включением инфракрасного и сенсорного смесителей

 Смесители с терморегулятором

В устройство крана-смесителя для кухни с автоматической поддержкой установленной температуры входят две ручки — одна предназначена для предварительной установки потока, а второй по боковой шкале выставляется нужный температурный показатель.

Основным элементом термостатического смесителя является специальный картридж, в его состав входит парафин, помещенный в герметичный стакан, на одной стороне которого установлен стержень со специальной регулирующей деталью. При повышении температуры воды парафин расширяется и линейно сдвигает стержень не более чем на 0,6 мм — этого смещения достаточно для увеличения потока холодной воды и приведения общей температуры к установленному показателю.

Смесители с термостатом имеют сложную конструкцию, слишком дороги и непрактичны для применения на кухне, где постоянно требуется смена температурных параметров воды (с температуры питьевой до горячей для мытья посуды), поэтому их использование в кухонных помещениях не практикуется из-за отсутствия рационального смысла. Иначе обстоит дело с высокотехнологичными сверхдорогими приборами, имеющими пульт управления и функции программирования температурных параметров, включения-отключения — их вполне можно использовать на кухне, но в большей степени как предмет интерьера стиля хай-тек.

Конструкция термостатического смесителя

Ремонт однорычажного смесителя

Если вышел из строя однорычажный смеситель для кухни, чтобы провести его ремонт своими руками, не требуется специальный сантехнический инструмент, достаточно обычного разводного ключа. Иногда может понадобиться вспомогательный инструмент в виде различного типа отверток, шестигранного ключа для откручивания винта ручки.

Среди неисправностей картриджных и остальных видов смесительной сантехники наиболее часто возникают следующие ситуации:

  1. Механические повреждения корпуса, излива, в этом случае смеситель меняют, но при желании его можно отремонтировать в домашних условиях. Дело в том, что основной материал изготовления смесителей – латунь, хорошо поддается пайке.

Частая неисправность многих смесителей — забивание сетки аэратора грязью, при этом давление внутри корпуса возрастает, а самым уязвимым элементом является тонкостенный гусак. В его нижней части может появиться трещина и возникнет утечка воды.

В этом случае наждачной бумагой снимают хромированное покрытие и запаивают трещину мощным паяльником с помощью обычного припоя и флюса (канифоли) — под гусаком пайка не будет заметна со стороны. Таким же способом можно припаять отломанный от корпуса излив, предварительно сняв смеситель с мойки.

  1. Слабый напор воды. Основная причина данной неисправности — забивание сетки аэратора твердыми частицами при пользовании грязной водой. Как отмечалось выше, отсутствие проходного канала для воды часто приводит к трещинам в изливе, поэтому рекомендуется регулярно откручивать рассекатель и очищать его сетку от частиц песка.

Аэратор и его загрязнения

  1. Повреждение картриджа.
  • Стандартный картридж выпускают в тонкостенном корпусе, при установке его зажимают резьбовой гайкой с помощью разводного ключа. Неопытному пользователю сложно рассчитать силу прижима, поэтому при малейшей перетяжке гайки в корпусе появляется трещина и кран начинает пропускать воду через верхнее отверстие. Таким образом выходит из строя значительное количество картриджей и единственным способом ремонта смесителя является их замена.
  • Вторая распространенная неисправность картриджей — облом прямоугольного шкива, на котором крепится ручка. Надежно соединить путем склеивания или другими способами сломанные полимерные элементы деталей проблематично, поэтому картридж также приходится менять.
  • Нередко в картридже ломаются и внутренние детали, сделанные из тонкостенных полимерных материалов, это становится сразу заметно по легкому ходу ручки, невозможности перекрыть или регулировать поток. Неисправность не подлежит ремонту и требует полной замены картриджа.
  1. Протечка в корпусе смесителя. Корпуса однорычажных картриджных смесителей выпускают двух видов — одни запрессованы и их невозможно разобрать, в других разборка возможна путем откручивания нижней резьбовой шайбы, после чего можно проникнуть внутрь.

Если со временем в корпусе смесителя износились внутренние резиновые кольца, то в разборной конструкции возможна их замена после снятия прибора с мойки и откручивания шлангов гибкой подводки.

Замена уплотнителей в корпусе смесителя

Для этого выполняют следующие операции:

  • Предварительно перекрывают водоснабжение и проводят демонтаж смесителя. Обычно устанавливают кран для кухни с гибким шлангом подачи воды — в этом случае откручивают от его корпуса гибкие подводки и прижимную гайку крепления к мойке.
  • Отвинчивают снизу корпуса кольцеобразную стопорную гайку, снимают фторопластовое герметизирующее кольцо.
  • Тянут вниз поворотный узел с изливом и отделяют его от второй части корпуса, освободив тем самым кольцевые прокладки (манжеты).
  • Приобретают аналогичные уплотнения корпуса в торговой сети, но обычно шанс такой покупки невелик, так как все смесители имеют разное конструктивное исполнение и размеры, если не принадлежат одному бренду.

Поэтому многие мастера используют подмотку под кольца. Для этого их вынимают из углубления и в канавку наматывают подходящий материал с высокой клеевой способностью, им могут быть узкие (по ширине канавки) полоски матерчатой изоленты, отличной клеящей способностью обладает медицинский лейкопластырь, некоторые сантехники используют ФУМ-ленту.

После намотки одного или двух слоев подкладочного материала в канавку, кольцевые уплотнители возвращают на место и собирают смеситель в обратном порядке — таким образом удается продлить его срок службы на значительное время.

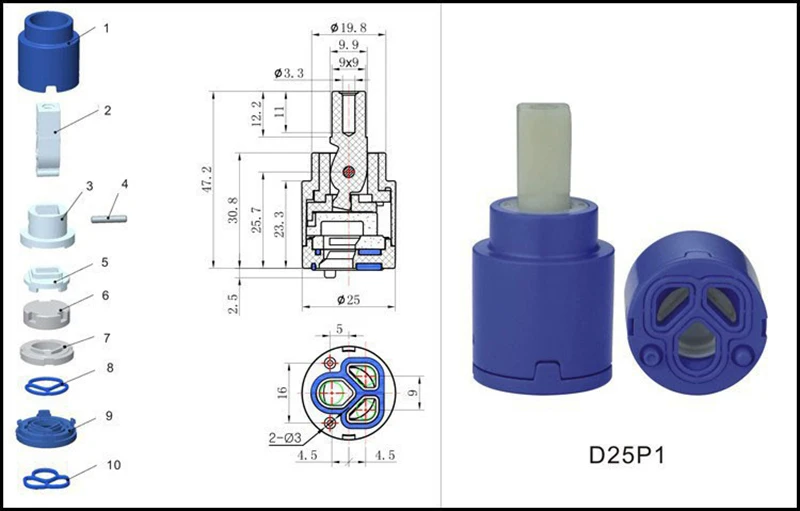

Картриджи и их керамические детали

Замена картриджа с устранением основных проблем

Основной ремонт смесителей данного типа состоит в замене картриджа. Для этого понадобится разводной ключ, острый нож или плоская отвертка, шестигранник. Работы проводятся в следующем порядке:

  • Перекрывают воду, закрывают слив пробкой во избежание потери мелких деталей, затем с помощью ножа или отвертки поддевают и извлекают пластиковую заглушку в передней части ручки.

Так как прижимной винт находится в углублении и определить форму его головки проблематично, подсвечивают внутрь отверстия сотовым телефоном и затем приступают к откручиванию стопорного винта подходящим инструментом. Обычно головка винта имеет углубление в виде шестигранника и для его откручивания используют аналогичный ключ.

  • После откручивания фиксирующего винта рукоятку снимают с прямоугольного шкива, вытягивая вверх.
  • Под головкой расположен декоративный колпак, крепящийся к прижимной гайке на резьбу, он рассчитан на легкое откручивание руками, но после долгой эксплуатации смесителя резьбовое соединение покрывается известковым налетом и процесс ручного снятия часто оканчивается неудачей.

Если позволяет время, можно залить в пространство между колпаком уксус, раствор лимонной кислоты или эффективное бытовое химическое средство для удаления известкового налета с санитарной техники, и отложить процесс замены картриджа на некоторое время. Второй вариант — заливать между картриджем и колпаком кипяток и пытаться его откручивать.

Но если изложенные варианты по каким-либо причинам невозможны или использование средства не принесло ощутимого эффекта, к декоративному колпаку придется прикладывать значительные усилия.

Открутить его снаружи разводным или газовым ключом из-за гладкой, круглой и конусообразной поверхности вряд ли получится, поэтому часто придется использовать плоскогубцы, зажав в губки верхнюю кромку колпака и поворачивая против часовой стрелки. Поверхность колпака и его кромка при этом будут повреждены, но так как он закрывается ручкой, это не скажется на внешнем виде смесителя.

Последовательность операций по замене картриджа

  • Далее откручивают освободившуюся прижимную гайку, которая имеет удобный шестигранный выступ для использования разводного ключа. При проведении работ вероятность удачи намного выше, чем в случае с колпаком, но иногда возникают ситуации, когда и эта гайка не поддается выкручиванию после долгого срока эксплуатации смесителя.

Если применение растворителей известкового осадка или горячей воды не дает результата, гайку придется извлекать из корпуса механическим методом. Задача упрощается благодаря тому, что во многих смесителях прижимное кольцо имеет тонкие стенки. Чтобы его убрать, прорезают в гайке болгаркой продольные радиальные канавки, при необходимости срезают часть шестигранного выступа, и выламывают фрагменты кольца из корпуса с помощью плоскогубцев. Взамен сломанной гайки приобретают аналогичную в торговой сети или выкручивают деталь из старого смесителя.

  • Извлекают из смесителя картридж, вытягивая его пальцами за прямоугольный шток. Обычно размеры картриджей унифицированы для различного вида смесителей, поэтому его замена на аналогичное изделие не вызовет трудностей — если взять его с собой в специализированный магазин или на рынок, всегда найдется нужное изделие с аналогичными размерными параметрами от любого производителя.
  • Очищают освободившуюся полость корпуса от грязи, известкового налета, и ставят новый картридж, совмещая его выступы с углублениями в нижней части внутреннего стакана.
  • Прижимают картридж гайкой руками с максимальным усилием без использования разводного ключа — это необходимо сделать для того, чтобы избежать основной поломки картриджа при сдавливании его корпуса зажимным кольцом.
  • Включают воду и проверяют смеситель на наличие протечек, если вода поступает через верх, медленно вращают кольцо разводным ключом до ликвидации утечки, после чего операцию прекращают.
  • Завершают сборку, прикрутив обратно декоративный колпак, зафиксировав рукоятку винтом (винт с шестигранной головкой можно поменять на обычный под шлицевую отвертку) и поставив на место декоративную заглушку.

Этапы ремонтных работ в шаровом смесителе

Ремонт шарового смесителя

Перед ремонтом шарового крана желательно приобрести стандартный комплект запчастей с набором уплотнителей — это упростит задачу поиска необходимых деталей. Для извлечения мелких деталей понадобится тонкая отвертка или пинцет, наружный колпак откручивают разводным ключом.

Чтобы отремонтировать шаровый смеситель, снимают его ручку и декоративный колпак по аналогии с описанным выше способом. В большинстве моделей снятие колпака упрощается из-за наличия на его поверхности прямых участков для захвата разводным ключом. После этого все детали легко извлекаются наружу.

Основные неисправности, которые приходится устранять в шаровом смесителе, имеют следующий вид:

  1. Износ верхней купольной шайбы, при этом вода вытекает через верх крана. Течь устраняется заменой поврежденного изделия.
  2. Дефекты шара, появление на его поверхности трещин и борозд. Деталь не подлежит ремонту и меняется на новую.
  3. Истирание седельных уплотнителей. Цилиндрические прокладки меняются на новые.
  4. Ослабление пружины, при этом седельные клапаны не плотно прилегают к поверхности шара и смеситель пропускает воду. Для устранения неисправности пружины растягивают или меняют на новые.

Устройство червячных кран-букс

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

  • Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
  • Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
  • С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

  • Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
  • Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
  • Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
  • Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
  • С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.

Устройство смесителя для кухни своими руками: неполадки и устранение

Устройство смесителей для кухни

В любой квартире есть мойка со смесителем на кухне. Это наиболее часто применяемая в быту сантехника. Все типы смесителей имеют свойство ломаться, особенно, если устройство изготовлено из материала низкого качества.

Самым распространенным считается смеситель для кухни однорычажного типа, под другому его называют джойстиковым. Данная модель заменяет устаревшие двухвентильные краны.

Ремонт смесителя доступен каждому, это несложная процедура, если придерживаться инструкции.

Содержание статьи:

  • 1 Общие сведения. Плюсы однорычажных устройств
  • 2 Как устроен прибор
    • 2.1 Дисковый смеситель
    • 2. 2 Особенности шарового смесителя
  • 3 Общие неполадки смесителя на кухне, их устранение

Общие сведения. Плюсы однорычажных устройств

Внимание! Смеситель для кухни, регулирующий подачу воды с помощью одного рычага, имеет простую конструкцию, высокую степень функциональности, долговечности, краном удобно управлять.

Смесители данного типа быстро набирают популярность, потому что имеют много положительных качеств. К ним можно отнести простоту, возможность ремонтировать. Прибор легок в применении, для открытия или закрытия крана надо поднять либо опустить рычаг. Чтобы регулировать температуру жидкости, джойстик надо поворачивать в стороны, регулировка напора происходит при перемещении рычага вверх-вниз. Смеситель состоит из малого количества элементов, поэтому реже ломается. При установке на смеситель фильтра очистки устройство может проработать свыше десяти лет. Данное свойство имеют смесители, изготовленные из качественного материала.

Внимание! Смесители из хрупкого силумина стоят недорого, но и прослужат данные устройства мало.

Однорычажный смеситель легко отремонтировать любому новичку в сантехнике. Как правило, ремонт состоит из замены картриджа либо шарика. Это зависит от типа устройства.

Как устроен прибор

Прибор представляет собой две главные части в виде корпуса из металла, также картриджа. Корпус монолитной конструкции. Картридж имеет запирающее устройство двух типов: шарик либо два диска. Данные элементы регулируют поток воды, ее температуру.

Внимание! Смеситель имеет минимум деталей. Периодической замене подлежит картридж, другие элементы конструкции постоянные, при необходимости их также можно заменить.

Внутри корпуса расположен картридж, скрепленный при помощи гайки, которая убрана за колпачок, предназначенный для красоты. Картридж управляется джойстиком, который расположен на его рычаге. Сложных деталей в устройстве нет, поэтому трудные проблемы отсутствуют. Внутри смесителя может располагаться разного типа регулирующее устройство в виде дисков или шарика.

Дисковый смеситель

Прибор работает при помощи специальной колбы – картриджа, выполняющей роль запорного, регулировочного механизма. Картридж располагается внутри смесителя. Механизм из керамики считается качественным, в дешевых приборах его изготавливают из пластика.

Внимание! Два диска в картридже выступают затвором в дисковом смесителе, они оснащены отверстиями для выхода воды. При совмещении дисков поток жидкости прекращается.

Картриджным смесителем легко управлять, температура и напор жидкости регулируют с помощью простого движения.

Смеситель с картриджем содержит такие элементы, как:

  • -излив, по – другому гусак,
  • -переключатель с винтом для фиксации,
  • -стопорная гайка,
  • -картридж (на фото справа),
  • -корпус под картриджное устройство,
  • -элементы, чтобы придать конструкции герметичность: прокладки, гайки со шпильками.

Диски изготавливают из керамического материала либо из стали. Верхний диск имеет выступы под отверстия для нижнего. Если полностью совместить диски, образуется герметичная стыковка двух деталей. При неполном совмещении из гусака течет вода. Сильная струя образуется при полном не совмещении дисков. Чтобы смеситель работал исправно, пластины должны плотно прилегать друг к другу. Грязная вода с твердыми взвесями быстро портят механизм затвора. В некоторых случаях на заводе устанавливается очистной фильтр для грубых частиц, который располагается перед входом в смеситель.

Внимание! Чтобы продлевать срок службы смесителя, стоит на трубопровод с водой самим устанавливать фильтр.

Особенности шарового смесителя

В центре смесителя находится шарик, регулирующий поток воды, ее температуру. Элемент изготавливают из металла так, чтобы внутри он был полым. Снаружи шарик должен быть очень гладким и иметь отверстия для подачи горячей, холодной воды и смешанной. На деталь крепится шток, другим концом его соединяют с рукояткой управления крана. Нажимая на рукоятку, шарик приходит в движение. Таким образом, вода поступает, либо перестает течь из крана, при этом регулируется ее температура.

Управление механизмом отличается еще большим удобством, все элементы конструкции гладкие, подходят по форме друг другу, рычаг перемещается плавно. Шарик располагают в специальном гильзовом картридже, который можно достать при ремонте либо замене. Шаровой тип смесителя требует очистки воды от примесей. Если частички грязи попадают в щели между шаровым элементом и седлами, которые его держат, образуются протечки. Предотвратить неполадки можно, установив фильтры для очистки.

Общие неполадки смесителя на кухне, их устранение

Если под мойкой образуется водяная лужа, то осматривают излив. Если конструкция сухая, значит, нарушена герметичность в местах соединения элементов для подвода воды. Место поломки следует искать снизу раковины. Для этого сухо протирают все трубы, далее смотрят, где просачивается вода. Ремонт состоит из поджатия гайки. Но если это не поможет, значит, стоит перекрыть воду, отвинтить трубу, сделать осмотр изделия, его резьбу, резьбу на смесительном устройстве. При дефекте резьбы на патрубке его заменяют. Если поломка резьбы на смесителе, то отремонтировать сложнее. В большинстве случаев требуется замена всего прибора.

При закрытом рычаге капает из крана, скорее всего поломка запорного механизма. В смесителях с одним рычагом истирание прокладок не влияет на их функционирование. При наличии в корпусе смесителя трещины его придется заменить.

Если образуется лужа у подножия смесителя. Причиной может стать наличие трещинки в самом корпусе, также непригодность уплотняющего кольца у основания излива. Стоит поменять прокладку, собрать смеситель и присоединить к раковине.

  • Как устранить неполадки смесителя с дисками

Как правило, все неполадки в дисковом типе смесителе сводятся к замене картриджа либо всего смесителя. На уплотняющих элементах образуются отложения из солей, мусора, находящихся в воде. Герметичность нарушается, образуя протечки. Чтобы починить кран, его разбирают, чистят и снова устанавливают на место.

Внимание! Для очистки уплотнителей применяют раствор воды с хозяйственным мылом, далее элементы подлежат ополаскиванию, сушке, установке на место.

  • Разбор смесителя для ремонта

До начала работ перекрывают вентиль для подачи жидкости. Затем подковырнув ножом, следует снять заглушку, находящуюся сбоку смесителя. Открутить крепежный винтик при помощи шестигранника либо отвертки. Далее снимают рычаг, подтягивая вверх. Открутить шайбу, под которой находится гайка прижимная, с помощью прикрепляющая к мойке смеситель. Для откручивания гайки потребуется рожковый либо разводной ключ. Затем вынимают картридж, и осматривают поломки.

Внимание! Весь процесс разбора следует точно запоминать, чтобы не ошибиться при сборке в очередности установки элементов, иногда можно поставить деталь другой стороной.

Под картридж в корпусе имеется седло в виде резиновой прокладки, которая теряет эластичность, либо портиться из-за засоров. Поэтому у основания сантехнике образуется протечка. Если неполадки не устранились с разбором и прочистки картриджа, то его следует полностью заменить. Диски в любом картридже могут иметь различный размер и расположение отверстий. При покупке новых деталей стоит ориентироваться на старые, которые извлекают из прибора и берут с собой, чтобы сравнить в магазине.

Новый картридж устанавливают на прежнее место, поворачивая с усилием, чтобы он хорошо сел в седло. Далее следует собрать смеситель, придерживаясь правильной очередности установки деталей. После прикручивания прижимной гайки, подключают гибкий шланг, подают в кран воду для проверки работы смесителя.

  • Как устранить неполадки смесителя шарового типа

Если ломается шаровой кран, значит, смеситель сделан из низкокачественного материала, или виновата плохая вода. Сначала вынимают уплотнители, которые заменяют, либо очищают, сушат, ставят на место. Самая распространенная неполадка в кране является слабый проток воды. Это происходит, потому что шаровое устройство засорилось.

Смеситель следует разобрать также как и дисковый. Отличаться устройства будут положением шарика. Он вращается за счет прижатых к его корпусу седел из резины. Плотность прилегания элементов зависит от распирающей силы воды, действующей на механизм. Рычаг для регулировки штока следует снимать, так же, как и в дисковом смесителе. Сначала убирают заглушку, вынимают винт, снимают рычаг. Далее откручивается прижимная гайка, снимается шайба, под которой расположен шарик. Потянув за шток, вынимают шарик. Его осматривают на дефекты, очищают, либо заменяют деталь.

Внимание! Кроме шарика очищают пружинки, они тоже могут стареть, утрачивая упругость, тогда их следует заменить.

Причиной поломки может стать некачественный материал шарика. Иногда шарик теряет гладкость поверхности, образуя ржавчину, места шелушения. Водные отверстия заполняются ржавчиной, смеситель ломается. В такой ситуации требуется замена шарика. Следует покупать точную копию шарика. Во время установки надо следить за точным положением всех деталей. Если установить их неправильно, они быстро износятся.

  • Засор аэратора

Одной из причин поломки смесителя является образование засора в аэраторе. Деталь в виде сеточки, которая защищает от брызг, может забиться от мусора, соли. Аэратор следует очищать время от времени. Для этого откручивают шайбу, которая находится на изливном отверстии, откуда выходит вода. Под шайбой расположен аэратор. Его можно прочистить либо заменить. Если не удалось найти элемент, подходящий по размеру, можно оставить смеситель без аэратора.

  • Засор в гибких шлангах

Причиной неполадки работы смесителя могут стать засоры в гибких подводах. Они представляют собой тонкие трубочки с небольшим сечением, которые легко засоряются. Самыми уязвимыми считаются места, где соединяются трубки и детали конструкции. Для ремонта требуется остановить подачу воды с помощью запорного вентиля. Затем подводящие трубки откручивают, очищают, если резьба не повреждена, то можно прикручивать на место.

Как починить протекающий шаровой кран

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 31.01.23

Рассмотрено

Ричард Эпштейн

Рассмотрено
Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Ремонт протекающего крана является очень распространенным ремонтом бытовой сантехники. Однако из-за того, что в доме можно найти самые разные типы смесителей, даже этот простой ремонт может показаться немного сложным. Например, смеситель с одной ручкой может быть либо шаровой кран, картриджный кран , или дисковый кран , и ремонт для каждого типа совершенно разный, хотя внешне они очень похожи. И каждый дизайн крана может иметь вариации от производителя к производителю.

Шаровые краны

В этом проекте обсуждается ремонт особого типа крана без омывателя, известного как шаровой кран . Шаровой кран имеет одну ручку, которая управляет специальным пластиковым или металлическим шариком внутри корпуса крана. В этом шаре есть камеры или прорези, а также резиновые уплотнительные кольца и подпружиненные резиновые уплотнения. При перемещении рычага положение шарика внутри корпуса крана управляет потоком и смесью горячей и холодной воды, выходящей из крана. При работе с ручкой возникает отчетливое ощущение плавного вращения шарика внутри корпуса крана. Это сильно отличается от «ощущения» работы крана с одной ручкой, в котором вы обычно чувствуете, как картридж поднимается и вращается при работе с ручкой.

Шаровой смеситель был представлен на рынке в 1954 году компанией Delta faucet и стал популярным как однорычажный кухонный смеситель компанией Delta Faucet и ее брендом DIY Peerless, начиная с 1970-х годов. Этот тип также популярен в качестве смесителя для ванной комнаты.

В этих смесителях нет традиционных протекающих шайб, но есть подпружиненные резиновые уплотнения. Эти краны могут начать протекать, когда высыхают уплотнения, когда пружины ослабевают, или когда вращающийся шар растрескивается или приобретает минеральные отложения. Наконец, сам носик имеет резиновые уплотнительные кольца, которые могут высыхать и вызывать протечки вокруг основания крана.

Ремонт шаровых кранов

Шаровой кран может протекать из-за изношенных внутренних деталей.

  • Если смеситель протекает из-под основания вокруг нижней части носика, это обычно вызвано изношенным уплотнительным кольцом в нижней части корпуса смесителя.
  • Если кран протекает через кончик носика или аэратора, значит, вода не контролируется должным образом шаровым рычагом или подпружиненными резиновыми уплотнениями. При этом могут быть изношены резиновые уплотнения, изношены пружины или может быть поврежден сам шар управления.

Чтобы определить причину протечки, вам потребуется разобрать кран (очень простая работа) и визуально осмотреть детали. Для простоты вы можете заменить все детали, а не диагностировать конкретную причину утечки крана.

Комплекты для ремонта кранов широко доступны для многих различных шаровых кранов, и они включают в себя все, что вам нужно для ремонта. Комплекты специфичны для определенных моделей, поэтому убедитесь, что вы покупаете их именно для своей марки и модели. Некоторые комплекты включают в себя узел регулирующего шара, в то время как другие включают только пружины, уплотнения и уплотнительные кольца. Мяч может быть пластиковым или латунным; Версии с латунными шариками немного дороже, но служат дольше.

Большинство ремонтных комплектов включают в себя уплотнительные кольца, кулачки, кулачковые шайбы, резиновые уплотнения и пружины, а также небольшой полезный инструмент с шестигранным ключом на одном конце и гаечным ключом на другой стороне для затягивания стопорного кольца крана.

Оборудование/инструменты

  • Шестигранный ключ
  • Клещи для блокировки канала
  • Отвертки
  • Универсальный нож

Материалы

  • Комплект для ремонта шарового крана (для ремонтируемой модели крана)
  • Сменный контрольный шар (при необходимости)
  • Жаростойкая сантехническая смазка

Ель / Кевин Норрис

  1. Отключить воду

    Перекрыть подачу воды в кран. Обычно запорные краны горячей и холодной воды располагаются под раковиной. В том редком случае, когда вы не можете найти запорную арматуру, вам придется временно перекрыть главный запорный кран, регулирующий воду во всем доме.

    После того, как вы перекроете воду, откройте кран, чтобы убедиться, что вода перекрыта, и/или спустить оставшуюся воду.

    Ель / Кевин Норрис

  2. Снимите ручку крана

    С помощью шестигранного ключа, входящего в ремонтный комплект (или другого соответствующего размера), ослабьте рукоятку, повернув установочный винт против часовой стрелки. Снимите однорычажную рукоятку. Это обнажит верхнюю крышку крана.

    Ель / Кевин Норрис

  3. Затяните стопорное кольцо

    Если кран протекает из основания носика крана, с помощью специального гаечного ключа затяните стопорное кольцо, повернув его по часовой стрелке. Если утечка прекратится, вы можете просто поставить ручку обратно на кран и закругляться. Если утечка продолжается или если кран протекает из носика, перейдите к следующим шагам.

    Ель / Кевин Норрис

  4. Снимите верхнюю крышку

    С помощью пассатижей захватите верхнюю крышку с накаткой и поверните ее против часовой стрелки, чтобы снять. (Обмотка верхней и нижней челюсти плоскогубцев малярной лентой может предотвратить повреждение покрытия колпачка.)

    Ель / Кевин Норрис

  5. Снимите узел шара

    Как только верхняя крышка будет удалена, кулачок будет открыт. Это пластиковая деталь, через которую торчит рычаг. Снимите кулачок, шайбу кулачка и узел шара.

    После снятия осмотрите шарик управления на предмет износа. Если он поцарапан или поврежден, замените шар в рамках ремонта. Можно использовать пластиковый или латунный шарик.

    Ель / Кевин Норрис

  6. Снимите уплотнения клапана

    Используя маленькую отвертку с плоским лезвием, протяните вниз и снимите резиновые уплотнения клапанов и пружины с портов в нижней части корпуса крана. Обратите внимание на то, как пружины ориентированы внутри резиновых уплотнителей. Обычно пружины располагаются узким концом вниз, в резиновое уплотнение.

    Ель / Кевин Норрис

  7. Снимите носик крана

    Затем снимите носик крана, подняв его и открутив; для удаления может потребоваться небольшое усилие.

    Снимите уплотнительное кольцо вокруг основания корпуса крана, поддев его отверткой или аккуратно разрезав канцелярским ножом. Будьте осторожны, чтобы не поцарапать корпус смесителя.

    Ель / Кевин Норрис

  8. Замените уплотнительное кольцо носика

    Возьмите новое уплотнительное кольцо из ремонтного комплекта и смажьте его термостойкой смазкой для сантехников. Поместите уплотнительное кольцо на основание смесителя и сдвиньте его вниз, пока оно не войдет в канавку вокруг корпуса смесителя.

    Снова прикрепите носик смесителя, нажимая на уплотнительное кольцо, пока он полностью не сядет на основание смесителя.

    Ель / Кевин Норрис

  9. Установка новых уплотнений клапана

    Установите новые уплотнения клапанов и пружины, вставив пружину в каждое резиновое уплотнение и вставив этот узел в соответствующий порт в нижней части корпуса смесителя. Возможно, вам придется подправить их кончиком отвертки.

    Ель / Кевин Норрис

  10. Установите новый шар

    Затем установите новый регулирующий шар, совместив штифт на шаре с прорезью на корпусе крана. Затем поместите кулачковую шайбу на шар и рычаг, а затем кулачок. Кулачок обычно имеет установочный выступ, который входит в выемку на корпусе смесителя. Полностью вставьте кулачок на место.

    Ель / Кевин Норрис

  11. Сборка крана

    Установите верхнюю крышку с накаткой, навинтив ее на корпус смесителя и повернув ее по часовой стрелке с помощью плоскогубцев для блокировки канала до плотного прилегания. Старайтесь не затягивать слишком сильно, так как это может привести к тому, что шарик застрянет в кране.

    Снова прикрепите однорычажную рукоятку к стержню шара и закрепите ее, затянув винт с внутренним шестигранником.

    Ель / Кевин Норрис

  12. Проверка крана

    Включите подачу воды, затем включите кран, чтобы проверить наличие утечек. Если происходит утечка, это чаще всего происходит из-за неправильной посадки уплотнений клапана в отверстиях или из-за того, что верхняя крышка с накаткой недостаточно затянута.

    Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Редакция Creative Homeowner. Полное руководство: сантехника, 4-е обновленное издание . Издательство Fox Chapel, 2017.

  2. 9

    Обновлено: 27 марта 2016 г.

    Как исправить все для чайников

    Изучите книгу Купить на Amazon деньги, и это легко. Чтобы починить протекающий кран с вращающимся шаром (или кран с вращающимся шаром), вы обычно просто затягиваете колпачок или регулировочное кольцо колпачка. Затягивание крышки работает, потому что большинство утечек в смесителях с поворотным шаром происходит вокруг ручки или носика. Если это не остановит утечку, купите ремонтный комплект и замените внутренние детали смесителя.

    Соберите материалы, выключите воду и опорожните трубы.

    Вам понадобится шестигранный ключ, отвертка, силиконовая смазка и универсальный нож, а также ремонтный комплект для вашей марки крана (который включает в себя уплотнительные кольца, седла и пружины) и сменный шар крана, если это необходимо. Перекройте воду под раковиной и дайте крану поработать, пока вода не перестанет течь.

    Ослабьте установочный винт на ручке крана.

    С помощью шестигранного ключа ослабьте установочный винт.

    Снимите ручку и отвинтите колпачок.

    Используйте тряпку или плоскогубцы с мягкими накладками, чтобы отвинтить колпачок.

    Снимите кулачковый узел со смесителя.

    Пластмассовый кулачок и кулачковая шайба обычно составляют одно целое.

    Снимите и осмотрите шар.

    Поднимите шар. Осмотрите каждую деталь на наличие повреждений. При необходимости замените деталями из комплекта.

    Вставьте кончик отвертки в резиновое седло и вытащите его.

    Может потребоваться несколько попыток, чтобы снять каждое седло в корпусе смесителя, так что наберитесь терпения.

    Используйте один и тот же метод для снятия каждой пружины.

    Возможно, вам придется слегка повернуть пружины, чтобы отсоединить их от корпуса смесителя.

    Снимите узел носика, чтобы получить доступ к уплотнительным кольцам.

    Просто снимите носик и снимите старые уплотнительные кольца. При необходимости срежьте их канцелярским ножом.

    Смажьте смеситель и установите новые уплотнительные кольца.

    Слегка смажьте корпус смесителя силиконовой смазкой и установите новые уплотнительные кольца.

    Установите новые пружины и сиденья, вдавив их на место пальцами.

    Обязательно вставьте пружины перед сиденьями.

    Вставьте шар так, чтобы он плотно прилегал.

    Небольшой язычок на шаре должен войти в паз на корпусе крана, иначе кран не будет работать.

    Привинтите кулачок и крышку и установите на место ручку.

    Затяните установочный винт в рукоятке с помощью шестигранного ключа.

    Если в вашем кране пластиковый шар, замените его металлическим. Пластиковые типы могут изнашиваться менее чем за год, а это значит, что вы будете делать этот ремонт снова, прежде чем узнаете об этом.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
