Сильфонная подводка для воды как надёжный способ подключения

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Благодаря появлению современных гибких шлангов для воды подключение бытовых приборов, которым требуется центральное водоснабжение, значительно упростилось. Теперь не требуется проводить сварочные работы, чтобы дорастить трубу, – достаточно установить гибкий рукав. Сильфонная подводка для воды считается наиболее современным и безопасным вариантом. Качественные материалы, применяемые при изготовлении, гарантируют долгий срок службы в разных условиях.

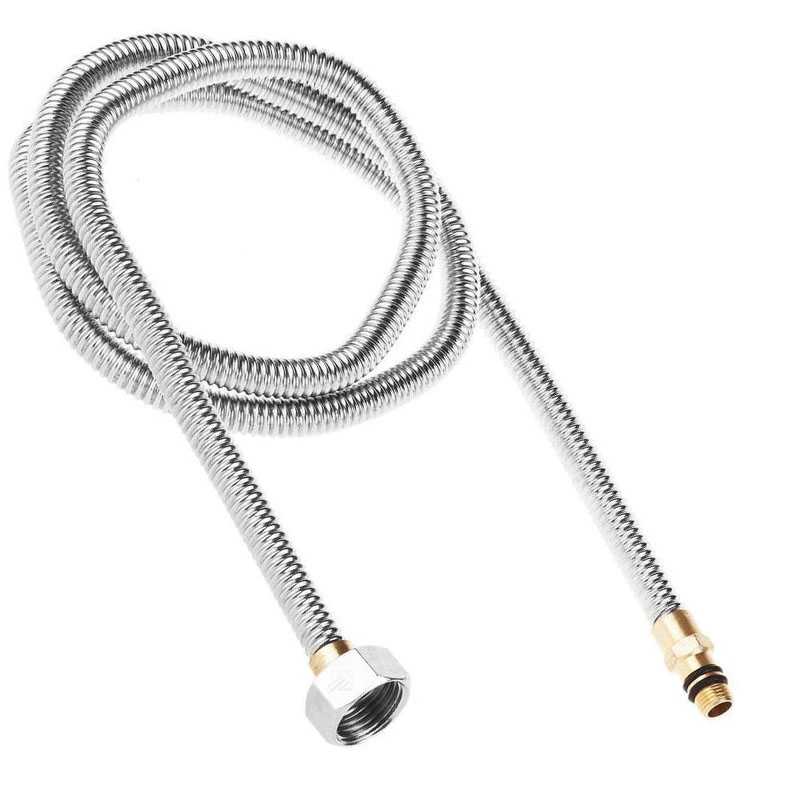

Сильфонная подводка для воды представляет собой гофрированный шланг, произведенный из нержавеющей стали

Содержание

• 1 Технические характеристики основных видов гибких подводок для воды: какая лучше
  • 1.1 Коротко о рукавах ПВХ и армированных шлангах: основные параметры
• 2 Сильфонная подводка для воды: основные характеристики
  • 2.1 Основные причины, сделавшие гибкую подводку для воды сильфонного типа популярной
  • 2. 2 Главные особенности и преимущества сильфонной гибкой подводки для воды из нержавеющей стали
• 3 Основные производители гибкой подводки для воды из нержавеющей стали
• 4 Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров
• 5 Особенности самостоятельной установки гибкой подводки и ухода за ней

Технические характеристики основных видов гибких подводок для воды: какая лучше

В торговых точках можно наблюдать большой выбор гибких шлангов для подвода воды разных производителей, которые отличаются не только по цене, модели или функциональному назначению, но и по качеству используемых материалов, влияющих на срок эксплуатации изделия.

Сильфонная подводка выдерживает давление в 20 атмосфер и более

Важно! При выборе гибких рукавов необходимо учитывать качество материалов, используемых для их изготовления. Продавец обязательно должен предъявить документы, подтверждающие соответствие гибкой подводки для воды ГОСТ нормам, а также сертификаты, удостоверяющие качество изделий.

Надежный гибкий шланг должен быть изготовлен из алюминия или нержавеющей стали. На цену влияет не только материал, но и присутствие дополнительных опций. Так, некоторые производители предлагают шланги, оснащенные антивибрационной подводкой, которые отличаются большим диаметром сечения. Благодаря этому снижается уровень шума при подаче воды к бытовому прибору. Чтобы понять, какая гибкая подводка для воды лучшая, следует ознакомиться с техническими характеристиками каждого вида.

Резиновые шланги. Основными преимуществами этих моделей считаются невысокая стоимость и возможность эксплуатации под воздействием высокого давления. Шланги состоят из каркаса, изготовленного из прочных нитей или металлических спиралей. Резина используется для покрытия либо с внешней, либо с внутренней стороны. Главные характеристики:

1. Максимальный уровень давления, на которое рассчитаны резиновые армированные шланги, – не более 10 бар.
2. Температура жидкости, которая будет подаваться по шлангу, должна быть в пределах диапазона от – 50 до +120 °С.

Сильфонный шланг не разрушается при воздействии отрицательных температур

Коротко о рукавах ПВХ и армированных шлангах: основные параметры

Шланги, сделанные из поливинилхлорида (так называемого ПВХ), отличаются высокой пластичностью. Дополнительную жесткость рукавам из ПВХ придает армирующая спираль, размещенная внутри изделия. Основные преимущества:

• небольшой вес;
• устойчивость к воздействию химических веществ;
• гладкая внутренняя и ребристая наружная поверхности, обеспечивающие удобство монтажа;
• не боятся прямых солнечных лучей;
• рабочее давление, на которое рассчитаны шланги, составляет 15 бар.

Главным минусом установки шлангов из ПВХ является небольшой диапазон температур, при которых допустимо использовать устройство, – от -20 до +60 °С, что не позволяет применять этот вид гибкой подводки для горячей воды.

Шланги ПВХ сделанные из поливинилхлорида очень пластичны и имеют небольшой вес

Армированная подводка, которая представляет собой мягкий шланг с оплеткой, изготавливается из алюминия, нержавеющей или оцинкованной стали. Наиболее популярный отечественный производитель, выпускающий гибкую подводку для воды, – Elka, который предлагает изделия в исполнении гайка-гайка с диаметром сечения 1/2 дюйма.

Иногда вместо металлической оплетки используется нейлон, но обычно эти шланги не применяются в бытовых условиях. Технические параметры различных вариантов армированных гибких шлангов представлены в таблице:

Сильфонная подводка для воды: основные характеристики

Сильфонная подводка для воды из нержавеющей стали представляет собой гофрированный шланг, для производства которого используется сталь с маркировкой AISI 304. Рукава бывают сварными или цельнотянутыми, но толщина стенок обычно стандартная и составляет 0,3 мм. В полной комплектации к шлангу идут соединители, так называемые фитинги: это или накидная гайка, или штуцер, покрытые никелем или хромом. Они изготавливаются из таких материалов, как:

• латунь;
• сталь;
• бронза.

Сильфонные шланги подвержены сильным вибрациям, отчего может возникать шум и гудение

Шланги, в которых используются соединители из латуни, отличаются хорошей устойчивостью к коррозии, при этом цена изделия вполне приемлема. Срок эксплуатации обычно составляет 5 лет, потому как латунные гайки не привариваются, а крепятся на концы шланга посредством припаивания. Под воздействием высоких температур паяный шов быстрее разрушается.

Оптимальным вариантом считаются соединители, изготовленные из нержавейки, так как они выдерживают высокие вибрационные нагрузки и тепловое расширение. Однако цена гибкой подводки для воды с нержавеющими фитингами значительно выше, чем стоимость изделий с латунными соединителями, хотя они могут эксплуатироваться гораздо дольше – до 10-15 лет.

Не рекомендуют выбирать шланги, где фитинги выполнены из углеродистой стали, которая неустойчива к появлению ржавчины и коррозии, а постоянное нахождение во влажных условиях приводит к их быстрому окислению. Обычно углеродистые детали требуется заменять раз в 2-3 года.

Интересная информация! Надежная фиксация и качественная герметичность соединений в сильфоне обеспечивается благодаря тому, что 2-3 крайних гофрированных кольца проходят процесс вальцевания.

Для подключения к смесителям сильфонные шланги должны иметь специальные трубки малого диаметра с наружной резьбой

В торговых центрах представлены различные размеры гибких шлангов для подвода воды, которые отличаются не только длиной, но и диаметром внутреннего сечения гаек. Наиболее востребованными считаются гибкие подводки для воды 1, 1/2 дюйма, а также 2 и 3/4. Если используется нестандартная гибкая подводка для воды 3/8, то нужно перед установкой дополнительно приобрести переходник. Ниже представлена таблица размеров в дюймах и сантиметрах:

Основные причины, сделавшие гибкую подводку для воды сильфонного типа популярной

Надежность и долговечность сильфонному шлангу для воды обеспечивает главным образом материал, используемый для изготовления. Сталь высокого качества, которую применяют надежные производители, отличается прочностью. Материал устойчив к появлению коррозии. Другие технические характеристики сильфонных шлангов для воды 1/2 дюйма (и других сечений):

1. Переносят воздействие агрессивных кислот и других химических соединений.
2. Отличаются высокой устойчивостью к перепадам как давления внутри трубопровода, так и температур.
3. Характеризуются продолжительным сроком эксплуатации – 20 и более лет.
4. Используются в большом диапазоне температур от – 40 до +250 °С, что позволяет устанавливать сильфонную гибкую подводку для отопления.
5. Рабочее давление, на которое рассчитаны рукава, составляет 1,5-3 Мпа. Данный показатель зависит от диаметра сечения и толщины стенок.
6. Имеют в комплекте паронитовые уплотнительные прокладки либо уплотнители из меди или фторсодержащего полимера.

Сильфонные подводки из нержавейки долговечны, поэтому не уступают медным, но намного проще монтируются

При покупке важно учесть, что толщина уплотнительной прокладки не должна быть меньше 2,5 мм, потому как в процессе эксплуатации она подвергается большим нагрузкам. Необходимо также знать главный признак, позволяющий отличить водопроводный шланг от газового. На изделиях присутствует различная маркировка: для воды – синяя или красная, а для газа – желтая.

Каждый отдельный шланг дополняется стопорным кольцом, обеспечивающим более плотное прилегание уплотнителей и фальца к водопроводной трубе или переходнику, который применяется в том случае, когда диаметр шланга не совпадает с диаметром трубы. В зависимости от особенностей использования все типы сильфонных шлангов можно разделить на 2 основные группы:

1. Удлиненные рукава, которые применяются для подведения воды к далеко расположенной бытовой технике или сантехническим приборам, например, к посудомоечной машине, умывальнику, душевой кабине. Длина шлангов варьируется от 90 см до 3,5 м, а стандартная комплектация гибкой подводки для воды – штуцер-штуцер, гайка-гайка или гайка-штуцер.
2. Рукава-переходники. К этой группе относятся гибкие подводки для воды, длина которых варьирует от 20 до 100 см. Используются для непосредственного подсоединения потребителя к центральному водоснабжению.

Долговечность подводки для воды из нержавеющей стали зависит от соблюдения правил ее установки

Главные особенности и преимущества сильфонной гибкой подводки для воды из нержавеющей стали

Сильфонная подводка для смесителя завоевала популярность благодаря большому количеству преимуществ относительно других моделей. Если при производстве использовался только качественный металл, то шланг характеризуется повышенной устойчивостью к внезапному гидроудару, а также к кислородной диффузии, которая появляется из-за повышенного давления, возникшего внутри сети.

Другими преимуществами считаются высокая устойчивость устройства к воздействию огня, экологическая безопасность материалов, используемых в производстве, что позволяет эксплуатировать шланги в бытовых условиях и в любых жилых помещениях. Среди других вариантов изделий сильфонная труба из нержавейки отличается повышенной износоустойчивостью, обеспечивающей продолжительный период эксплуатации, который как минимум в 2 раза превышает срок службы других видов гибких подводок. Благодаря гофрированному основанию сильфон способен сохранять и поддерживать постоянное давление по всей длине шланга, даже в случае сильного перегиба.

Помимо того, что сильфонная подводка используется для подключения воды или отопления, она часто применяется при установке кондиционерного оборудования и системы пожаротушения. Изделие может употребляться в качестве устройства, обеспечивающего отвод пара во время работы промышленных предприятий, которые используют продукты нефтепереработки и ядовитые химические вещества.

Гибкая подводка из нержавейки представлена двумя вариантами: шлангами с фиксированной длиной и складными, которые можно растягивать

Это интересно! Крупное сечение гибкой подводки для воды (2 дюйма или 2 1/2) позволяет применять изделие даже в пищевой промышленности, благодаря чему осуществляется подача сыпучих веществ или особых жидкостей. В быту такой крупный диаметр чаще используется для отвода воды из стиральной машины.

Несмотря на то, что сильфонные гибкие подводки для воды из нержавейки отличаются большим количеством преимуществ, изделия имеют и некоторые недостатки. Основным из них считается более низкий показатель гибкости в сравнении с резиновыми шлангами. В некоторых случаях это вызывает определенные сложности при установке или требует применения дополнительного углового переходника. Например, с такой ситуацией можно столкнуться при подключении небольшой мойки, которая расположена впритык к основной водопроводной трубе, когда установка гофрированного шланга значительно усложняется.

Основным недостатком сильфонной подводки многие считают высокую цену, которая как минимум в 2 раза превышает стоимость аналогов из других материалов. Если же учесть, что гарантированный срок эксплуатации сильфонного шланга в 2 раза выше, то высокая стоимость за счет этого легко нивелируется.

Сильфонная подводка хорошо справляется с гидроударами, в отличие от резиновых шлангов

Сильфонные шланги для воды могут использоваться не только для подключения водоснабжения, но и для оборудования систем отопления. С их помощью радиатор подсоединяется к основному отопительному стояку. Это преимущество обеспечивается благодаря тому, что изделия рассчитаны для работы с водой высокой температуры, что несвойственно для других видов гибких шлангов для воды.

Основные производители гибкой подводки для воды из нержавеющей стали

Современный рынок предоставляет большой выбор гибкой сильфонной подводки для воды. Можно подобрать как товары европейского, так и отечественного производства. При этом продукция российских заводов больше подходит для подсоединения к классическим вариантам труб в квартирах. Так, гибкая подводка для воды «Гигант Аквапроф» производит шланги с увеличенным внутренним или внешним диаметром, которые, в сравнении со стандартными вариантами, отличаются большей пропускной способностью. Шланги Gigant характеризуются стойкостью к нагрузкам, а их поверхность не поддается механическому воздействию. Высокую надежность дополнительно обеспечивает наличие утолщенных стенок.

Cтатья по теме:

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

Особенности применения, преимущества и недостатки. Другие виды гибких рукавов для подключения газового оборудования. Техника безопасности.

Все шланги фирмы «Гигант Аквапроф» изготавливаются из высоколегированной нержавеющей стали, а латунные накидные гайки укреплены путем нанесения слоя никеля. Гибкая подводка соответствует требованиям ГОСТ 12.2.063.81 и ГОСТ 15763-2005. Основные размеры сечений гибкой подводки для воды «Гигант» – 1/2, 3/4, 1. Цены на данные изделия представлены в таблице ниже:

Многие сантехники при проведении ремонтных или монтажных работ предпочитают использовать шланги европейских производителей, среди которых лидерами являются Италия и Германия. Рассмотрим наиболее популярные итальянские фирмы, которые занимаются выпуском сильфонов.

Indrosapien. Благодаря высокому качеству готовой продукции и большому ассортименту производитель пользуется популярностью у покупателей. Все товары фирмы прошли сертификацию в России и рекомендованы к установке в бытовых условиях. Для изготовления изделий применяется нержавеющая сталь марки AISI 303. Гибкая подводка для воды гайка-штуцер производится с наружной резьбой. Фитинги выполняются из никелированной латуни. Они закреплены посредством промышленной сварки.

Сильфонная подводка Gigant характеризуются стойкостью к нагрузкам, а ее поверхность не поддается механическому воздействию

Emiflex. Другая итальянская фирма, которая занимается производством сильфонов. Гибкие шланги для подводки воды, размеры которых могут быть самыми разными, отличаются привлекательным хромированным внешним корпусом и наличием надежных фитингов из высококачественной стали. Наиболее популярный вариант соединения гибкой подводки для воды – гайка-гайка или гайка-штуцер. Единственным минусом итальянских шлангов считается их высокая стоимость.

Это интересно! Гибкие шланги для смесителей итальянского производителя в основном продаются в комплектах по 2 шт.

Ниже представлена таблица, где указаны размеры итальянских шлангов и их цены:

Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка должна соответствовать температуре и давлению воды

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу. Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

• синяя – шланг только для холодной воды;
• красная – изделие рассчитано на подачу горячей воды;
• красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Информация о сильфонной подводке содержится в паспорте, который прилагается к ней

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации. Другие важные моменты, на которые следует обратить внимание при покупке:

1. Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
2. Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
3. Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
4. Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
5. Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
6. Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Если шланг находится в натянутом виде, срок его эксплуатации значительно уменьшается

Важно! При покупке сертифицированного изделия нужно проверить наличие технического паспорта, где указываются марка стали, которая использовалась в производстве, дата изготовления и срок годности, а также основная информация о производителе. Если продавец не может предоставить документ, изделие лучше не приобретать.

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры. Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися.

Особенности самостоятельной установки гибкой подводки и ухода за ней

После установки шланг должен находиться на видном месте, к нему должен быть обеспечен свободный доступ. Прежде чем монтировать изделие, следует проверить целостность гофры и крепления, потому как в процессе транспортировки или в результате неправильного хранения могут появиться дефекты.

Сильфонная подводка должна находиться на видном месте, чтоб к ней был обеспечен свободный доступ

Закручивая соединители, не следует прилагать чрезмерные усилия или применять для этого газовые ключи, так как можно сорвать резьбу или повредить изделие. Рекомендуется для затягивания гаек использовать разводной ключ. Другие правила, которых следует придерживаться при установке:

1. Не перекручивать и сильно не сгибать кабель. Нужно понимать, что растягивать шланг можно только до установки, после монтажа увеличивать длину изделия запрещено.
2. После завершения работ по установке шланга нужно открыть воду и следить за состоянием соединений на протяжении 5-10 минут. Затем с помощью светлой сухой ткани следует проверить стыковку на сухость – при обнаружении капель нужно повторно подтянуть накидные гайки.

Основные проблемы, которые могут возникнуть в процессе эксплуатации, связаны в основном с покупкой низкокачественного изделия, при этом не всегда некачественный товар отличается низкой ценой. Поэтому необходимо обращать внимание на внешний вид готового изделия и качество выполненных стыков.

Другой проблемой, которая приводит к утечке воды, считается слабое обжатие фитинговых соединений. Чтобы избежать покупки сомнительного качества, шланги нужно выбирать только в сертифицированных точках и только у продавцов, которые могут предоставить документы на товар.

Заменить подводку самостоятельно не составляет проблем, главное – правильно подобрать шланг, соответствующий всем параметрам

Качественные изделия могут эксплуатироваться при температуре выше 100 °С, что позволяет их использовать в качестве подводки для отопления. Благодаря качественным материалам, используемым в производстве, шланги устойчивы не только к температуре, но и к перепадам давления. Даже в случае резкой подачи воды под большим давлением, вследствие чего возможен гидроудар, сильфоны из нержавейки гарантируют сохранение целостности оболочки.

Сильфонная гибкая подводка для воды считается современным вариантом подключения сантехники и бытовых приборов, которым требуется доступ к центральному водоснабжению.

Сильфонная подводка для воды — что это и как подобрать

Автор Монтажник На чтение 9 мин Просмотров 19.4к.
Обновлено 12.12.2020

До появления гибких шлангов подключение сантехнических приборов к водопроводной магистрали происходило за счет применения жестких систем с использованием сварки, стальных и медных труб, позднее появились пластмассовые шланги. Современное сантехническое оборудование в основном присоединяют к водопроводу с помощью резиновых шлангов в металлической оплетке, но нередко для этих целей используются сильфонная подводка для воды.

Чтобы знать, в каких случаях используется сильфонная подводка и как правильно ее выбрать, следует рассмотреть ее отличительные особенности, материалы изготовления и основные виды.

Рис.1 Подводные рукава для подключения сантехнического оборудования

Содержание

1. Что такое сильфонная подводка для воды и область ее применения
2. Основные виды гибких подводок для подключения воды в быту
3. Шланги резиновые и ПВХ
4. Армированная подводка
5. Сильфонные шланги — конструкция
6. Сильфонная подводка для воды — технические характеристики
7. Советы по выбору подводки для воды
8. Основные правила подключения гибких подводных шлангов

Что такое сильфонная подводка для воды и область ее применения

Сильфоном называют гофрированную оболочку из различных материалов, которая может содержать один или несколько слоев и не теряет своих физических и химических свойств под воздействием механических деформаций, внутреннего и внешнего давления, температурных перепадов и их сочетаний.

При изготовлении внутрь гофрированной оболочки рукава сильфонного типа помещается резиновый шланг, а ее края развальцовываются в гайках и выходных штуцерах.

Легкий монтаж, высокие эксплуатационные характеристики и способность гасить вибрации, позволяют использовать сильфонную подводку для воды в следующих случаях:

• Подключение бытового сантехнического оборудования (смесителей, унитазов) к водопроводной магистрали.
• Подача воды к душевым и кухонным лейкам.
• Подсоединение оборудования для водоснабжения — гидроаккумуляторов, электронасосов, бойлеров, различной сантехнической арматуры.
• Использование в отопительных системах для подключения накопительных баков и радиаторов.
• Для отвода воды от стиральных и посудомоечных машин.
• Для подключения к газовым магистралям газовых плит, бытовых и промышленных газовых котлов, бойлеров и так далее. (для газа используют сильфонные подводки для газа).

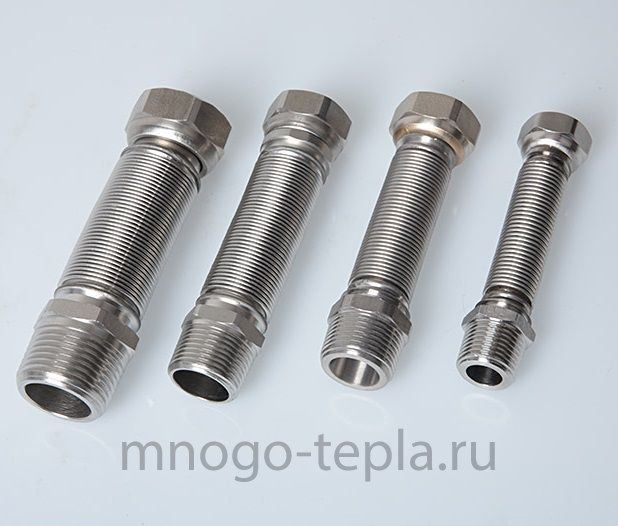

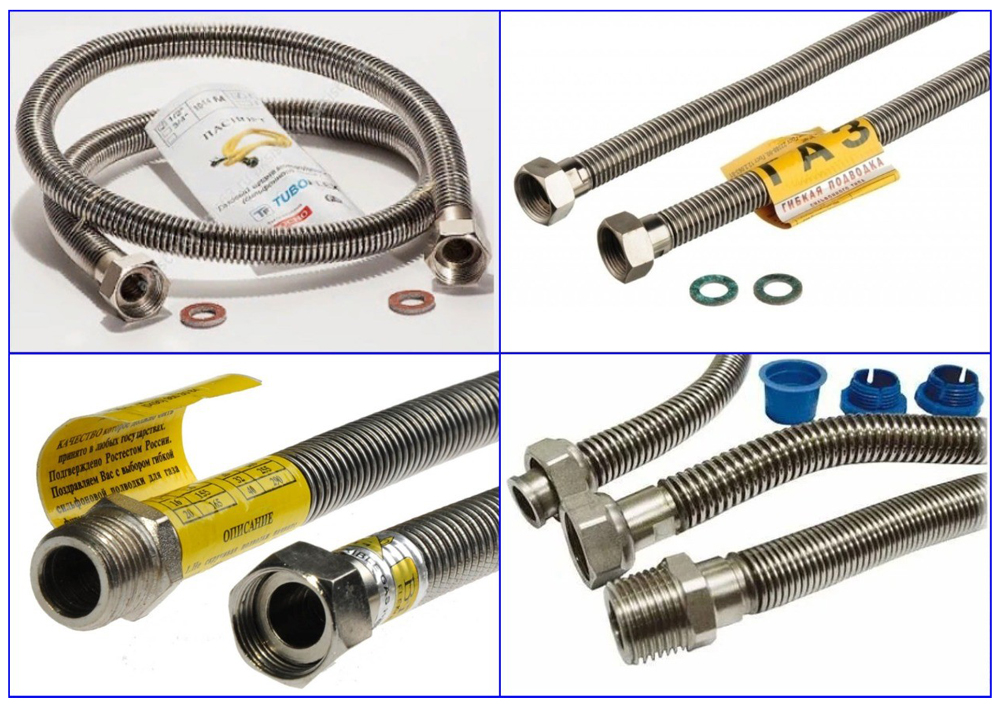

Рис. 2 Сильфонная гибкая подводка – основные виды

Основные виды гибких подводок для подключения воды в быту

При подключении к водопроводной магистрали используют несколько видов гибких подводок, имеющих следующие особенности.

Шланги резиновые и ПВХ

Основное преимущество данных изделий — низкая цена и способность работать под высоким давлением — для этого они содержат каркасы из прочных нитей или металлических спиралей, покрытых с внешней и внутренней стороны резиной. Максимальное давление, на которое рассчитаны армированные шланги из резины, не превышает 10 бар. при температуре подаваемой жидкости от -50 до +120 С.

Подобного вида продукция выпускается отечественным производителем и довольно редко используется для подключения воды в быту, в основном с помощью таких шлангов подключают газовые плиты.

Более редкая разновидность гибких подводок — поливинилхлоридные шланги высокой пластичности, которые усиливаются помещенной внутрь армирующей спиралью. Изделия отличаются малым весом, устойчивостью к агрессивным химическим веществам, не боятся ультрафиолетового излучения, имеют гладкую внутреннюю и ребристую наружную поверхность.

Основное применение ПВХ шланги нашли в промышленности, они рассчитаны на работу с давлением около 15 бар., их основным недостатком является малый рабочий диапазон температуры воды — от -20 до +60 С.

Рис.3 Гибкая подводка для воды и газа из резины

Армированная подводка

Представляет собой мягкий металлический шланг с оплеткой, которая может быть выполнена из алюминия, оцинкованной стали или нержавейки, иногда резиновая трубка помещается в синтетический материал из нейлона (такой вид практически не используется в быту).

Гибкие армированные шланги имеет следующие параметры:

• Изделия в стальной или алюминиевой оплетке рассчитаны на работу не более 3 лет, срок службы подводки из нержавейки доходит до 10 лет, шланги с нейлоновым покрытием могут служить 15 лет.
• Алюминиевая или стальная оплетка при эксплуатации выдерживает давление до 5 бар. , нержавейка рассчитана на 10 бар., нейлоновые шланги выдерживают давление в системе до 20 бар.
• Максимальная температура рабочей жидкости у шлангов с алюминиевой, нержавеющей и нейлоновой оплеткой составляет 80, 95, и 110 С. соответственно.

При выборе шлангов с оплеткой в основном отдают предпочтение изделиям с нержавеющим покрытием — они имеют высокие эксплуатационные параметры, а их соединительные муфты выполнены из качественных цветных металлов. Этим изделия из нержавейки отличаются от дешевых видов из алюминия, где накидные гайки и переходные штуцера могут быть сделаны из хрупкого силумина (сплава алюминия с кремнием).

Рис.4 Гибкий шланг из ПВХ

Сильфонные шланги — конструкция

Основной материал изготовления оплетки сильфонных шлангов — нержавеющая сталь марки AISI 304 толщиной 0,3 мм., при производстве ее обжимают до гофрированной формы и навивают в спираль. Сильфон может быть выполнен в виде сварного соединения с фиксированной длиной или путем обжима, при этом длина подводки может изменяться в некоторых пределах.

Накидные гайки и штуцера обычно изготавливают из нержавейки и цветных металлов (качественная латунь, бронза) с хромированным покрытием, в них фальцуют концы оплетки из нескольких звеньев. Уплотнительные прокладки в соединительных фитингах выполняют из резины или фторопласта.

Сильфонная подводка для воды — технические характеристики

Сильфонные шланги отличается от других типов подводок следующими эксплуатационными параметрами:

• Срок службы изделий в основном зависит от материала изготовления внутренней трубки и условий эксплуатации, сама нержавеющая оплетка не изменяет своих свойств в течение 100 лет.
• Температурный режим, на который рассчитаны сильфонные подводки, зависит от производителей, их максимальная температура эксплуатации достигает 250 градусов.
• Сильфоны имеют высокое сопротивление внутреннему давлению, которое в зависимости от диаметра шланга, толщины его стенок и материала изготовления внутренней трубки варьируется в диапазоне от 15 до 35 бар.
• Сильфонные шланги пожароустойчивы, являются экологически чистыми изделиями, не наносящими вреда здоровью человека.

Рис. 5 Гибкая подводка из нержавейки с оплеткой — конструкция

• Помимо конструкции, нержавеющая сталь оплетки и антикоррозионные материалы остальных деталей дают дополнительные преимущества сильфонной модели — она не боится отрицательного воздействия влаги, имеет высокую износостойкость и прочность, ее средний срок службы достигает 25 лет.
• Преимуществом сильфонов является устойчивость к гидроударам и способность гасить вибрации в водопроводных линиях.
• При изгибах сильфонные рукава не изменяют своего сечения — это снижает гидравлические потери в магистрали с подобного вида изделиями.
• Основной недостаток сильфонов — недостаточная гибкость в местах, где требуется малый радиус при изменении направления. Это в некоторой степени ограничивает их использование в качестве подводок к кухонным смесителям.
• К основным недостаткам сильфонов можно отнести их высокую стоимость по сравнению с резиновыми шлангами и изделиями с оплеткой.

Рис.6 Подводка с оплеткой для смесителей – материал изготовления

Советы по выбору подводки для воды

При выборе подводного рукава необходимо учитывать следующие факторы:

• Подводку выбирают с таким расчетом, чтобы ее выходные штуцера обеспечивали резьбовое соединение с подключаемым оборудованием без использования дополнительных переходников. Для этого производитель выпускает шланги с накидными гайками и выходными фитингами различных стандартных диаметров.
• Рукав должен соответствовать температуре и давлению в системе, в первом случае дополнительную информацию может дать цветовая маркировка на оплетке: синий цвет означает использование только для холодной воды, красный — изделие рассчитано на высокие температуры рабочей жидкости. Многие шланги имеют двухцветную маркировку, говорящую об их способности работать в горячей и холодной воде.
• Материал оплетки выбирают в зависимости от условий использования — в среде с агрессивными химическими веществами или высокой влажностью лучше отказаться от металлических изделий.
• Следует выбирать более гибкое изделие, подержав его в горизонтальном положении и сравнив угол наклона с аналогичными видами — помимо удобства подключения, гибкость внутреннего резинового шланга говорит о его высоком качестве.
• Выходные штуцера должны быть изготовлены из цветных металлов или нержавейки и иметь достаточную толщину, использование дешевого алюминия говорит о низком качестве продукта и может привести к быстрому выходу шланга из строя.

Рис.7 Сильфоны для воды из нержавеющей стали — размеры

• Определить качество изготовления подводного рукава при отсутствии информации у продавца можно по весу — изделие из дешевого алюминия (силумин) или пластика будет намного легче качественных аналогов.
• Если рукав используется для подачи питьевой воды, то желательно проверить его на наличие запаха — резкие химические выделения говорят о низком качестве и вредном для здоровья составе резины.
• При покупке следует отдавать предпочтение маркам, изготовленным известными европейскими производителями (Италия, Испания), некоторые российские фирмы также выпускают качественную продукцию. На строительном рынке хорошо зарекомендовали себя такие бренды, как Акватехника, Монолит, Флексилайн.

Следует избегать приобретения изделий со следующими видимыми глазу дефектами:

• Слабое или некачественное обжатие оплетки в выходных фитингах.
• Коррозия или механические повреждения оплетки и штуцеров.
• Жесткие резиновые прокладки, говорящие о длительном хранении изделия после выпуска.
• Рукава с оплеткой, изготовленной из оцинкованной стали — она ржавеет в течение года после начала эксплуатации.

Рис. 8 Сильфонная подводка для воды в системе водоснабжения

Статья по теме:

Как подключить смеситель на кухне к водопроводу из различных видов труб. Если не знаете, как и чем подключить раковину на кухне, то почитайте обязательно отдельную статью на нашем сайте. В ней очень подробно рассказываются все нюансы. инструменты, виды подводок для разных труб и смесителей.

Основные правила подключения гибких подводных шлангов

После выбора изделия нужной длины с накидными гайками и штуцерами, соответствующими подключаемому оборудованию и трубам, монтируют подводные рукава, соблюдая следующие правила:

• Перед установкой изделие проверяет на наличие прокладок, качество оплетки и соединительных штуцеров.
• Шланг крепится в свободном висячем положении без натяжения, перекручивания и резких перегибов, радиус изгиба должен превышать диаметр не менее, чем в 5 — 6 раз.
• Крепление подводящего шланга производят вручную, наличие утечки проверяют через 30 минут сухой тряпкой. При протечках можно немного подкрутить накидные гайки и фитинги разводным ключом, избегая пережатия прокладок.
• Во избежание электрохимической коррозии желательно производить резьбовое соединение из одинаковых сплавов.
• После установки герметичность системы проверяется на наличие протечек не реже одного раза в полгода, о необходимости замены подводки с оплеткой говорит наличие на ее поверхности отслоившихся металлических волосков.

Рис.9 Сильфонная подводка для воды — установка в кухонную раковину

Мягкие металлические подводки сильфонного типа, которые используются для подключения бытового сантехнического оборудования, в отопительных системах и индивидуальных водопроводных магистралях, обладают высокими эксплуатационными характеристиками и большой стоимостью. Их рационально использовать в системах с повышенными требованиями к температурному режиму и давлению, для большинства бытовых целей более практично применять рукава с оплеткой из нержавейки.

Сильфоны из EPDM | Гибкие соединители EPDM

Фильтр по доставке на следующий день

Фильтровать по В наличии

Фильтровать по бренду

Фильтр по сильфонам насоса

Начните сразу с 4 месяцев оплаты

Наслаждайтесь 0% в течение 4 ежемесячных платежей*

Просмотр вариантов финансирования »

* В зависимости от статуса. Требуется минимум затрат. Применяются положения и условия.

Сильфоны и гибкие соединители из EPDM представляют собой гибкие фитинги для трубопроводных систем. Они доступны в широком диапазоне длин и размеров в соответствии с требованиями к трубопроводу и отлично подходят для повышения долговечности трубопровода в долгосрочной перспективе.

Эти резиновые изделия, устойчивые к ультрафиолетовому излучению, изготовлены из EPDM (этилен-пропилен-диенового мономера) и обладают превосходной прочностью на растяжение. Таким образом, если на трубопровод воздействуют вибрации и шум, это может изолировать и уменьшить эти проблемы на соединениях труб по мере необходимости. Независимо от того, требуется ли вам соединитель с одинарной или двойной сферой, выберите из множества продуктов те, которые впишутся в вашу систему трубопроводов и помогут ей прослужить дольше.

Чтобы узнать больше о преимуществах соединителей для трубопроводов, щелкните ссылки на продукты ниже.

. ..Подробнее

Продукты
в сильфонах и гибких соединителях из EPDM:

Показаны
1 — 6
из
6
продукты

РелевантностьЛидеры продажСредний звездный рейтингСортировать по цене (низкая-высокая)Сортировать по цене (высокая-низкая)Сортировать по имени (A-Z)Сортировать по имени (Z-A)

Фильтр

Сортировать по

Albion Art 425 PN10 Несвязанный гибкий соединитель EPDM Фланцевый
Дополнительные опции

£232,67 без НДС
£279,20 с НДС

Опции просмотра

Albion Art 420 PN16 Несвязанный гибкий соединитель EDPM Фланцевый
Дополнительные опции

£45,74 без НДС
£54,89 с НДС

Опции просмотра

Расклассифицированное адвокатское сословие гибкого соединителя EPDM 16 искусства 400 BSPT Альбиона
Дополнительные параметры

£12,23 без НДС
£14,68 с НДС

Опции просмотра

Albion Art 450 PN16 Связанный гибкий соединитель EPDM Фланцевый
Дополнительные опции

£33,91 без НДС
£40,69 с НДС

Опции просмотра

Albion Art 427 PN6 Несвязанный гибкий соединитель EPDM с фланцем
Дополнительные опции

£28,99 без НДС
£34,79 с НДС

Опции просмотра

PN16 развязанный гибкий соединитель EDPM фланцевый
Дополнительные параметры

Нет в наличии

Показ 1-6 из
6

РАСШИРИТЕЛЬНЫЙ СИЛЬФОН В ОХЛАЖДЕННОЙ ВОДЕ

Перейти к основному содержанию

Почему глупая картинка выше?

Он одновременно изображает мой гнев, а также напоминает клоунов, которые ратуют за это в Британии. К этому привлечено несколько крупных подрядчиков, крупнейших в Великобритании. Через месяц или два мне позвонил один из них и спросил моего совета по поводу сильфонов, которые они уже установили, поставленные другими, на CHW в аэропорту с помощью «так называемого эксперта» поставщика сильфонов. Очевидно, они не были экспертами и «обманули» их, чтобы добавить их. Я был в шоке, конфигурации стальных труб на опорах и естественной гибкости Г-образного изгиба явно было достаточно. Мне не сказали, кто был виновником, но я почти уверен, что могу сделать точное предположение. Они часто стоят за ужасными техническими советами. Еще несколько крупных подрядчиков также были «обмануты» таким образом, чтобы добавить большие сильфоны в трубопроводы CHW там, где это совершенно не требуется. Есть серьезные сообщения об отказе блока, даже хуже.

Трубопровод охлажденной воды действует противоположно LPHW — он сжимается. Наихудшим случаем является установка в помещении в августе, когда температура составляет, скажем, 26 градусов C, и вы получаете дельту T, равную 20 °C, и температуру подачи, равную 6 °C. Если у вас очень большой пробег, скажем, большие 200 метров, он сжимается на 50 мм. Вероятность гибкости L-образного изгиба при закреплении в центре очень высока. Даже лучше, если использовались муфты Victaulic или аналогичные. При установке в нашу зиму, скажем, при перепаде температур 5°С, усадка = 13 мм. Если он установлен при той же температуре, что и поток в контуре отопления, он равен нулю.

В Великобритании сильфоны в CHW используются очень и очень редко. На Ближнем Востоке (или в аналогичном жарком климате) с температурой окружающей среды до 40 градусов и даже до 50 градусов C включение обогревателя при 6 C – это совсем другая история. Более 30 лет назад я занимался расширением одного из крупнейших больничных комплексов, построенных на Ближнем Востоке и по сей день. CHW F&R  из Энергетического центра на высоте 900 мм – Используемые компенсаторы = Zero – Повсюду муфты Victaulic. Благодаря сдвоенной паропроводной магистрали диаметром 450 мм, обеспечивающей ПТО и вторичные ГВС через калориферы пара-воды в каждом здании, масштабы расширения были совсем другими. Hyundai Construction построила его, а Hyundai HEVAC & Utilities провела установку M&E. Я посетил их в их головном офисе в Сеуле.

В Великобритании есть исключения для CHW, например, многие здания в Лондоне начинают достигать 50-этажной скобки и даже выше, часто превышающей 200 метров. Из-за огромного статического напора и веса трубы/воды/запаздывания стояки CHW часто представляют собой трубы большого размера, поддерживаемые плитой фундамента, и все движение происходит в одну сторону. Установка «предварительно сжатых» осевых сильфонов может вызвать большие анкерные нагрузки на конструкцию больших размеров. Лучше всего, чтобы избежать этих огромных нагрузок, ответвления к этажам на верхних уровнях можно соединить плетеными боковыми сильфонами или шлангами. При необходимости к верхней части стояка можно добавить шарнирный сильфон. Связанные боковые/шарнирные сильфоны сдерживали давление давления.

Есть небольшое число людей, дающих хорошие советы по сильфонам с хорошим знанием методов поддержки труб.

Есть небольшое количество людей, которые дают плохие советы. Это может запятнать репутацию хороших.

НЕ РАЗВЛЕКАЙТЕ ИХ. ОНИ НЕ ЯВЛЯЮТСЯ ЭКСПЕРТАМИ, И ИМ ОЧЕНЬ НЕДОСТАЕТ ОПЫТ В РАЗРАБОТКЕ ПРИМЕНЕНИЯ И ИСПОЛЬЗОВАНИИ СИЛЬФОВ.

На этом изображении шарнирно-сочлененный (поперечный) сильфон диаметром 200 мм, установленный на паровой магистрали в Норидже. Он был специально изготовлен такой же длины, как старый неисправный блок.

• РЕЗИНОВЫЕ СИЛЬОНЫ МОРСКОГО КАЧЕСТВА


  14 мая 2020 г.

• TRENCH HTG./CLG./VENT ВЕБИНАРЫ CIBSE APPR. для КОНСУЛЬТАНТОВ ПО МОНИТОРИНГУ


  20 апр.

  2020 г.

• КАВИТАЦИЯ — СИЛЬФОН РАЗМЕРА ЛИНИИ


  22 февраля 2020 г.

• АБСОЛЮТНО-МАКСИМАЛЬНЫЙ РАСХОД 85 CCT


  19 февраля 2020 г.

• VERANO COMODO ДУБ СИДЕНЬЕ С КОНВЕКТОРОМ С ПОДОГРЕВОМ


  11 февраля 2020 г.

• VERANO TRENCH 100 LIVERPOOL ST.




  29 января 2020 г.

• ВОЗ ДАННИТ — РАССЛЕДОВАНИЕ


  28 января 2020 г.

• ГОСТИНИЦЫ для ВЫСОКОКАЧЕСТВЕННЫХ СИЛ


  26 января 2020 г.

• ВЫСОКОКАЧЕСТВЕННЫЕ РЕЗИНОВЫЕ СИЛЬОНЫ (см. выше) v НИЗКОКАЧЕСТВЕННЫЕ МАРКИ


  21 нояб. 2019 г.

• МНОГОНАПРАВЛЕННЫЕ СИЛЬФОНЫ ДЛЯ ДВИЖЕНИЯ ЛИНЕЙНОЙ СТРУКТУРЫ ДЛЯ CHW & LPHW ETC.
