Трековый шинопровод в натяжной потолок

Этот выпуск мы посвятили проблеме встраивания шинопровода в натяжной потолок. При кажущейся простоте поставленной задачи, ее качественное исполнение потребует от вас использования правильной фурнитуры, инструмента и наличия соответствующих знаний. Оставайтесь с нами, будет очень интересно!

Смотрите подробное видео

Что мы предлагаем?

В нашу компанию все чаще поступают запросы на установку трековых систем в натяжные конструкции. Связано это с тем, что дизайнеры стараются использовать в своих проектах современные и технологичные устройства освещения. Обычно они выбирают магнитные или клик системы, в качестве функционального, удобного и красивого решения, однако оно будет далеко не самым бюджетным в принципе. Мы же предлагаем рассмотреть возможность встраивания обычного шинопровода, с которым удастся достигнуть аналогичного результата, при этом сделать это за совсем другие деньги!

С чего начать?

Постараемся в подробностях рассказать о специфике данного вопроса. Необходимо отметить, что готовых решений встраивания трековых шинопроводов с натяжными потолками не существует. Поэтому мы предлагаем технологию собственной разработки. Все работы условно разделяем на три этапа – вначале выполняется монтаж специального профиля, далее закрепляется натяжное полотно, а уже потом устанавливается трек. Указанные задачи, для удобства и правильности выполнения, должны осуществляться как минимум двумя исполнителями.

Закрепление слота

Как всегда установку осветительного оборудования начинаем с разметки. Контроль горизонта можно выполнять под лазерный уровень или обыкновенную нить. Крепление профиля осуществляем с применением обыкновенного монтажного уголка, который можно приобрести практически в любом хозяйственном магазине. Отметим, что на данном этапе не стоит экономить. Рекомендуем производить крепеж слота с шагом не более 50 см. Именно так удастся добиться необходимой прочности, жесткости и надежности конструкции.

Проверяем соответствие «горизонта» и закрепляем слот к монтажным уголкам саморезами. С одной из сторон нашей трековой системы делаем соответствующее отверстие нужного диаметра под подвод питания. Его выполняем на расстоянии 20-30 мм от края профиля. На каждом этапе контролируется прочность всех соединений и надежность конструкции. В местах стыковки могут присутствовать острые углы, кромки, заусенцы, которые обязательно должны быть устранены до момента монтажа натяжного полотна, иначе велика вероятность его повреждения.

Установка натяжного полотна

Если все сделано правильно, то можно переходить монтажу потолка. Разумеется, в данном случае имеются нюансы, однако, мы уверенны, что ваши мастера отлично справятся с данным вопросом. Как только полотно будет смонтировано, профиль установлен в уровень с его поверхностью, можно будет смело переходить к установке направляющей шины нашей трековой системы освещения.

Монтаж шинопровода

Трек нарезаем на отрезки, согласно предварительно разработанной схеме его размещения. Их соединение производим посредством соответствующей фурнитуры — угловых и прямых элементов. Необходимо отметить, что в слот шинопровод устанавливается с минимальным зазором. Поэтому вам потребуется произвести точные измерения и ответственно подойти к вопросу монтажа. Крепление шины к профилю выполняем обыкновенными саморезами. Рекомендуем предварительно просверлить направляющие отверстия. После этого устанавливаются споты.

Далее переходим к самому интересному этапу – установке трековых светильников. В нашем случае мы использовали семь приборов освещения в черном цвете, остановились на модели TRV-5004 с нейтральной температурой света. Светодиодные светильники мы закрепили на шине (не забываем перевести адаптер спота в соответствующее положение), после чего выбрали оптимальное положение и угол светового потока. Конечный результат нас, как и заказчиков, безусловно, порадовал.

Как повторить наш результат?

Если вы положительно оценили проделанную работу и хотите реализовать подобного плана систему в своем проекте, то рекомендуем перейти на сайт компании GreenLed, где получится приобрести все необходимое для монтажа. Мы предлагаем ознакомиться ассортиментом led светильников, соединительной фурнитуры, шинопроводов, которые помогут достичь желаемого результата. Ставьте «палец верх» этому видео, если оно оказалось интересным и подписывайтесь на наш канал, ведь впереди еще много интересного. До новых встреч!

Рекомендуем посмотреть:

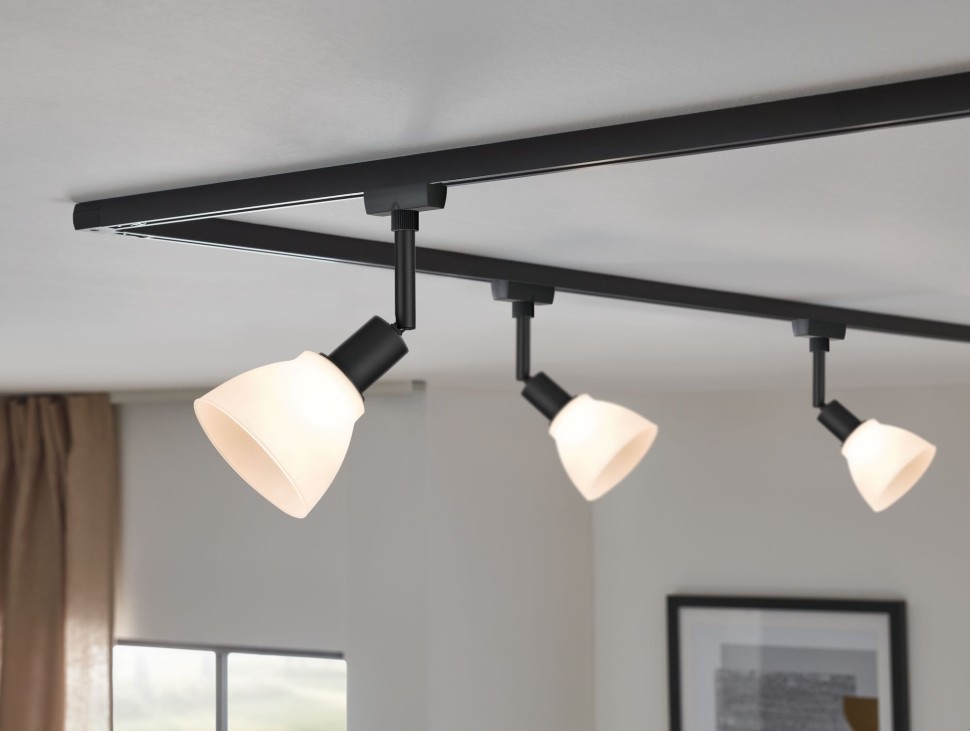

Трековые светильники для натяжных потолков: сравниваем доступные системы освещения

Современные трековые системы освещения обладают адаптируемостью и универсальностью, и могут быть установлены в самых разных условиях, в том числе и в натяжной потолок. Посмотрите, что предлагают производители.

Трековая система освещения — это удобный и энергоэффективный способ установки светильников в любое пространство. Выбирая трековые светильники для натяжных потолков, правильнее будет рассматривать всю систему освещения целиком. Потому как светильники крепятся не к натяжному потолку, а к трекам (шинопроводам), которые делятся на три типа:

• встраиваемые — предназначены для установки в гипсокартонный потолок;
• накладные — устанавливаются на поверхность потолка;
• и подвесные — подвешиваются на специальных тросах.

Для натяжного потолка подходят шинопроводы только накладного типа. И при условии, что производитель предусмотрел возможность такой установки. Либо в конструкции трека имеются пазы для крепления полотна, либо в линейке присутствует специальный профиль, куда заправляется потолок, а затем вставляется сам трек. Этот элемент так и называется — профиль для установки шинопровода (трека) в натяжной потолок. Рассмотрим трековые светильники для натяжных потолков, которые вы можете купить в нашем интернет-магазине.

Магнитная трековая система Maytoni

Установка в натяжной потолок осуществляется посредством профиля. Это уже второе поколение магнитных шинопроводов от известного немецкого бренда. Отличие от шинопровода первого поколения в том, что токоведущие жилы расположены по бокам, в глубине трека и не видны пользователю. Это делает его эстетически более привлекательным. Плюс снимаются все ограничения по резке трека. Светильники можно переставлять в любое время исходя из предпочтений или потребности в освещении. Магнитная трековая система Maytoni рассчитана на эксплуатацию с напряжением 48В.

Посмотрите видео презентацию от производителя

В чем преимущество

• Шинопровод можно резать в любом месте.
• Широкий модельный ряд светильников, есть все популярные модели.
• Высокий индекс цветопередачи 90, что обеспечивает реалистичную передачу цветов освещаемых предметов.

Какие особенности

• Все светильники со встроенным LED модулем.

Шинопроводы представлены в двух базовых цветах (черный и белый) и трех вариантах длины. Прилагаются все необходимые соединители и коннекторы. Можно задавать различную длину и конфигурацию, что позволяет создавать оригинальные системы освещения. Составляющие выполнены из надежных и долговечных материалов: пластика и алюминия.

Профиль для монтажа магнитного трека в натяжной потолок Maytoni Technical TRA004MP-21S

Шинопровод магнитный Maytoni Technical Busbar trunkings TRX004-212W

Шинопровод магнитный Maytoni Technical Busbar trunkings TRX004-211B

Шинопровод магнитный Maytoni Technical Busbar trunkings TRX004-222B

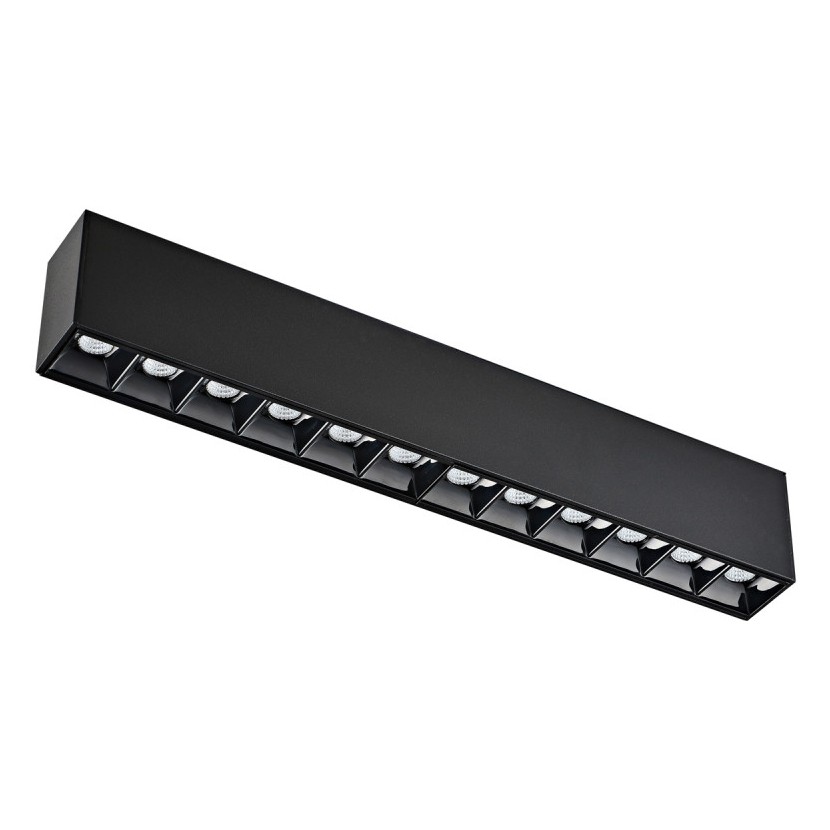

В ассортименте есть все популярные трековые светильники: линейные и акцентные, накладного или подвесного типа. Цветовая гамма: черный, белый, золотой. Есть модели с широким углом рассеивания (100°, 270°) для создания основного освещения. И модели направленного света с возможностью регулировки направления светового потока для подсветки элементов дизайна интерьера. Широкая линейка светильников дает возможность подобрать оптимальный вариант, исходя из параметров помещения.

Светильник для магнитного шинопровода Maytoni Technical Points TR014-2-20W4K-B

Светильник для магнитного шинопровода Maytoni Technical Points TR015-2-20W3K-W

Светильник для магнитного шинопровода Maytoni Technical Oko TR024-2-10W4K

Светильник для магнитного шинопровода Maytoni Technical Track lamps TR016-2-12W4K-B

Однофазная трековая система Maytoni

Для установки в натяжной потолок потребуется профиль. Однофазная трековая система Maytoni отлично подходит для создания акцентного и основного освещения в современных интерьерах, а так же для использования в коммерческих объектах. Внутри трека расположены только две токоведущие жилы (фаза и 0). Заземление происходит с помощью дополнительного провода в самом шинопроводе. Всеми светильниками можно управлять одновременно. Устанавливаются они очень легко, с помощью фиксаторов. Система предназначена для монтажа в сетях переменного тока с номинальным напряжением 230В и частотой 50 Гц.

В чем преимущество

• Самая простая система.

Какие особенности

• Все светильники работают синхронно, от одного выключателя.

Шинопровод поставляется в комплекте с вводом питания и заглушкой, сегментами длиной 1, 2 и 3 метра. Допустимо отрезать сегменты и формировать конфигурации различной формы с использованием коннекторов. Базовые оттенки — белый и черный, дополнят любую цветовую гамму интерьера.

Профиль для монтажа однофазного трека в натяжной потолок Maytoni Technical TRA001MP-11S

Шинопровод однофазный Maytoni Technical Busbar trunkings TRX001-112B

Шинопровод однофазный Maytoni Technical Busbar trunkings TRX001-111B

Шинопровод однофазный Maytoni Technical Busbar trunkings TRX001-112W

В серии представлены светильники и со сменными лампами GU10, и со встроенными светодиодами. Последние становятся все более популярными по мере роста их эффективности и индекса цветопередачи. Потребляют на 80% меньше энергии и, что примечательно, можно выбрать тип свечения — теплый (3000К) или нейтральный (4000К). Линейка моделей обеспечит вариативность дизайна и позволит создать любые комбинации в пространстве с учетом ваших целей и задач. А цветовая палитра позволит подобрать то, что нужно для вашего проекта.

Трековый светильник Maytoni Technical Virar TR022-1-GU10-MG

Трековый светильник Maytoni Technical Vuoro TR003-1-40W3K-B

Трековый светильник Maytoni Technical Magic TR006-1-12W3K-B4K

Трековый светильник Maytoni Technical Focus TR004-1-GU10-GF

Низковольтная трековая система Novotech FLUM

Трек с демпферной системой для крепления полотна. Novotech (Новотех) представляет его как эксклюзивное, безальтернативное решение в мире натяжных потолков. За счет демпферного узла, профиль представляет собой единую конструкцию без дополнительных элементов. Эта особенность позволяет внедрять шинопроводы и в тканевые, и в ПВХ потолки. Встраивается просто, без вспомогательного монтажа. Система питается от сети с напряжением 48В. Инструкция по установке прилагается.

В видео показаны все возможности этой системы

В чем преимущество

• Уникальный трек для натяжного потолка.
• Сборка и монтаж значительно проще, чем у аналогичных систем.
• Можно резать в любом месте.
• Большой выбор светильников, плюс уникальные угловые и диммируемые модели.
• Возможность менять температуру свечения от 3000 до 6000 Кельвинов.

Какие особенности

• Все светильники со встроенными светодиодами.
• На трек можно установить только светильники бренда Novotech.

В линейке только два шинопровода, черного и белого цвета, двухметровой длины. Но этого достаточно, так как трек можно отрезать с точностью до миллиметра. При этом они легко соединяются друг с другом и их стыки не видны. Все необходимые коннекторы имеются, можно собрать трековую систему любой длины и конфигурации.

Шинопровод для монтажа в натяжной потолок NOVOTECH FLUM 135130

Пульт ДУ NOVOTECH FLUM 358637

Соединитель Т-образный NOVOTECH FLUM 135126

Гибкий соединитель NOVOTECH FLUM 135107

Самый большой выбор осветительных приборов из представленных здесь систем. Помимо базового набора — линейных и поворотных, здесь есть угловые и диммируемые модели. Модельный ряд делится на два вида — с управлением и без управления. С помощью дистанционного пульта управления можно менять сценарий освещения и температуру света от теплого к холодному.

Трековый светильник NOVOTECH FLUM 358632

Трековый светильник NOVOTECH FLUM 358606

Трековый светильник NOVOTECH FLUM 358550

Трековый светильник NOVOTECH FLUM 358465

Однофазная трековая система ST Luce

Монтаж в натяжной потолок происходит при помощи профиля. Однофазная трековая система ST LUCE разработана для освещения жилых и общественных помещений. Шинопровод предназначен для работы от сети 220В. С его помощью можно смонтировать одну группу освещения. Сочетание простоты, надежности и невысокой цены позволит создавать конструкции, отвечающие задачам освещения под конкретное пространство. Эта система — воплощение чистой эстетики, которая прекрасно дополнит архитектуру любого дома или коммерческого помещения. Самое крутое предложение из категории “цена-качество”.

В чем преимущество

• Легкий монтаж.
• Возможность резки шинопровода в любом месте.
• Наименьшая высота профиля для встройки в натяжной потолок.

Какие особенности

• Светильники со встроенными светодиодами.

Шинопроводы изготовлены из алюминия. Есть три варианта: 3, 2 и 1 метр. Выполнены в черном и белом цвете. Глубина шинопровода — 51 мм, что позволяет с легкостью расположить трековую систему внутри натяжного потолка. Имеются все виды необходимых комплектующих. Простая установка и разнообразные варианты компоновки позволят легко интегрировать систему в вашем доме.

Профиль для монтажа однофазного трека в натяжной потолок ST Luce ST001.129.00

Шинопровод однофазный встраиваемый 220V ST LUCE ST012.419.00

Шинопровод однофазный накладной 220V ST Luce ST001.519.00

Коннектор питания ST Luce ST002.549.00

Модельный ряд соответствует всем современным требованиям. В ассортименте есть светильники с направленным и рассеянным светом, подвесные модели, а также, споты с регулировкой угла рассеивания. Это дает возможность спроектировать освещение с разными задачами на одной системе, будь то акцентная подсветка или основное освещение.

Трековый светильник для однофазного шинопровода 220V ST Luce CROMI ST301.406.01

Трековый светильник для однофазного шинопровода 220V ST Luce ZOOM ST600.546.12

Трековый светильник для однофазного шинопровода 220V ST LUCE ST366. 538.24

Трековый светильник для однофазного шинопровода 220V ST Luce ZOOM ST600.446.12

А это работа нашего проектного отдела

Если вам нужны трековые светильники для натяжных потолков

Вы попали в нужное место. С одной стороны — все трековые системы очень похожи, но с другой — различия все-таки есть. Различия по светильникам, установке и другие технические моменты. И разобраться в этом вопросе без специалистов, не просто. Отправьте нам заявку и наши специалисты подготовят для вас коммерческое предложение с индивидуальными условиями под ваш проект, в течении 1-2 рабочих дней.

как установить на шинопровод, управление

Опубликовано: 11.01.2021

8160

1. Трековые светильники в натяжной потолок — можно ли

2. Как установить трек, чтобы не порвать полотно

3. Технология монтажа рельсовых светильников в нишу

4. Установка рельсовых светильников в нишу

Соединение рельсовых светильников несложный процесс, если шину можно закрепить на бетон или другое жесткое основание. Но если в помещении натяжные потолки, то монтаж значительно усложняется, поэтому нужно разобраться во всех нюансах, правильно выполнить работу и не повредить полотно. Для использования дорожек необходимо заранее провести подготовку, иначе придется переделывать натяжной потолок.

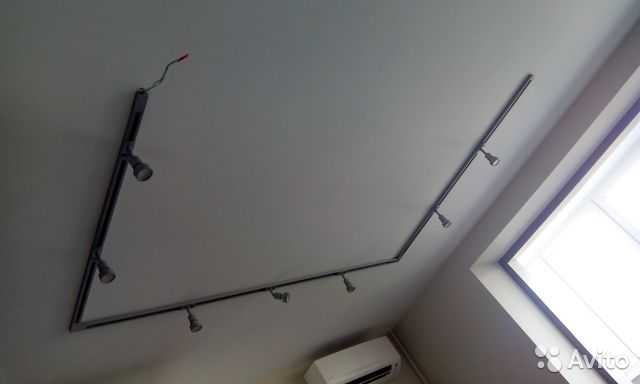

Трековые системы на подвесном потолке отлично смотрятся.

Трековые светильники в подвесном потолке — возможно ли

Некоторое время назад считалось, что проложить трек в подвесном потолке — очень сложно и эту работу должны выполнять профессионалы. Но со временем технологии продвинулись вперед и теперь вы можете выбрать один из вариантов, позволяющих реализовать идею без особых проблем:

1. Сооружение ниши для установки магнитного шинопровода. Размер может быть разным, некоторые делают его достаточно большим, чтобы спрятать туда и плафоны, все зависит от задумки. Чаще всего конструкцию собирают из металлических профилей и усиливают перемычками для повышения жесткости. Поверхность облицована гипсокартоном и обработана, чтобы сделать ее привлекательной. Решение надежное, но достаточно трудоемкое в реализации, поэтому без опыта в этой области лучше его не использовать.
2. Монтаж жесткого основания, которое будет располагаться точно под поверхностью потолка. Это может быть специальный кронштейн, а также деревянный брусок или металлический профиль. После натяжки потолка нужно приклеить маленькое кольцо, чтобы сделать отверстие и протянуть через него провод. Для фиксации дорожки необходимо приклеить небольшие распорки, через которые можно смело вкручивать саморезы.

   Варианты установки трека на подвесной потолок.

3. С помощью встроенного алюминиевого профиля, который крепится к потолку. Его размеры и конфигурация рассчитаны на установку гусеницы, что значительно упрощает работу. Жесткая конструкция основания позволяет устанавливать системы любой длины, а края профиля позволяют закрепить полотно без доработок и дополнительных работ.

Если был выбран последний вариант, следует узнать, есть ли в продаже специальный профиль, так как он пока встречается редко.

Как установить шинопровод, чтобы не порвать полотно

Для начала следует разобраться, как установить трековый светильник, если использовать язычок, заранее закрепленный над полотном. Это несложное решение, которое можно выполнить даже при минимальном опыте в строительстве. Инструкция выглядит так:

1. Определяются размеры шинопровода и его расположение. Сначала делается простейшая схема с размерами. Затем необходимо разметить поверхность потолка, чтобы обозначить положение будущей конструкции.
2. Проводка прокладывается заранее, лучше использовать гибкий кабель с медными жилами. Сечение подбирается по суммарной мощности оборудования, для бетонных плит используют специальные крепления, чтобы провод не провисал и держался надежно. Оставлен достаточный запас для подключения трассы.
3. Для установки лучше всего использовать деревянный брус или рейку подходящей длины. Для установки оптимального положения проще использовать подвесы для гипсокартона для крепления к потолку, так как их можно сгибать по мере необходимости. Вешалки крепятся дюбелями к бетону, а к лагам прикручиваются саморезами.

   Металлические уголки также подходят для крепления штанги.

4. После натяжки потолка необходимо сначала вывести провод, для этого вклеено пластиковое кольцо подходящего размера, внутри которого прорезано отверстие.

   Кольца и клей для натяжного потолка.

5. Далее необходимо приклеить шайбы, через которые можно вкрутить саморезы для фиксации магнитной шины. Затем контакты соединяются через розетку или пайкой и тестируется система.

Накладная версия наиболее проста в реализации.

Кстати!

Если нет шайб под саморезы, можно наклеить на потолок кусочки скотча и через них вкрутить крепеж.

Технология монтажа шинных светильников в нишу

Это самое современное решение, которое не сложно реализовать, если все необходимое есть под рукой. Для выполнения работы нужно заранее определиться с длиной дорожки и ее расположением. Проще всего, если она будет идти от стены, но можно разместить и посередине. Работа выполняется следующим образом:

1. Необходимо купить специальный алюминиевый швеллер, предназначенный для крепления магнитной шины. Его длина обычно 1, 2 или 3 метра. , продается там же, где и остальные комплектующие для натяжных потолков. Этот элемент может иметь разные цвета, его вариант подбирается под цвет листа.
2. Устанавливать профиль необходимо строго по уровню будущего потолка. Для этого используйте лазерный уровень или натяните шнур между противоположными стенами. В идеале ящик крепится прямо к потолку, но можно использовать регулируемые кронштейны, чтобы задать точное положение.

   Крепление профиля непосредственно к потолку.

3. При натяжении полотна в нем делается вырез по размеру установленного алюминиевого швеллера, а края подворачиваются так же, как и в стандартных профилях, что обеспечивает быстрое и прочное крепление. В результате получается готовый потолок с углублением для установки магнитного шинопровода.
4. Трасса вставляется в подготовленное место. Ничего сложного, главное все делать аккуратно и проверять надежность крепления, чтобы элемент не выпал из канала.
5. Вам необходимо подключить шину через выведенные контакты. Проводку следует соединять с помощью накладки, зажимая зачищенные концы проводов или припаивая их для обеспечения хорошего контакта. При необходимости следует надеть на место соединения кусок термоусадочной трубки и нагреть его, чтобы защитить его. Проводку следует проложить заранее, так как сделать это после натяжки потолка будет невозможно.
6. Установка светильников на шину производится как обычно — они защелкиваются и удерживаются магнитом. Вы можете разместить их в любом месте, после проверки работы лампы настраиваются на лучший результат.

   Так выглядит встроенный трек в натяжной потолок.

7. Система может управляться как стандартным выключателем, как люстра, так и с помощью датчика движения или пульта дистанционного управления.

Профиль должен соответствовать используемой эластичной ткани.

Читайте также

Трековая система освещения в интерьере квартиры

Крепление трековых светильников в нишу

Данный вариант позволяет сделать нишу любого размера и конфигурации, в сборе заранее. Важно сделать конструкцию, к которой потом можно прикрепить профиль, в котором будет закреплено натянутое полотно. Работа ведется следующим образом:

1. В первую очередь составляется подробный проект, где указываются точные размеры и расположение коробки. Далее с помощью лазерного уровня делают разметку места будущего натяжного потолка, а затем натягивают несколько шнуров, чтобы создать четкий ориентир. Важно, чтобы конструкция стояла ровно по уровню, так как любые погрешности будут видны после окончания работы.
2. На потолке делается разметка, затем элементы крепятся к потолку дюбелями. На них укладывают перемычки, а затем прикручивают нижнюю часть профиля. Важно сделать жесткую конструкцию, которая выдержит большие нагрузки и не деформируется со временем. Минимальная толщина стенки 28 мм, это размер пристенного профиля. Лучше выбрать более прочный профиль из металла толщиной не менее 0,55 мм.

   Ниша может быть довольно широкой.

3. Конструкция обшита гипсокартоном, здесь важно все сделать аккуратно, чтобы не было неровностей в углах и стыках. Можно дополнительно армировать гипсокартон после обшивки сеткой или стеклохолстом. Затем поверхность шпаклюется и ошкуривается, после чего ее необходимо покрасить в выбранный вами цвет, так как после натягивания полотна сделать это будет намного сложнее.
4. Не забудьте про прокладку кабеля к месту будущего подключения. Нужно посмотреть на магнитную планку, где расположены контакты, чтобы вывести проводку в нужное место. Оставьте не менее 15 см для удобства соединения.
5. Устанавливается дорожка, сначала соединяется с проводкой любым способом, кроме скрутки. Затем его необходимо закрепить, без натяжного потолка это сделать гораздо проще.
6. Затем полотно натягивают, закрепляя профиль на внешних сторонах короба. Когда установка завершена, точечные светильники устанавливаются и проверяются на исправность.

Видео урок: Обзор и монтаж трековой системы встраиваемой в натяжной потолок.

Установить трековые светильники на подвесной потолок проще, чем многие думают. Для этого нужно выбрать подходящий способ и провести работу по инструкции, соблюдая рекомендации и обращая внимание на прочность крепления и безопасность электрических соединений.
