Как скреплять арматуру для каркаса под фундамент

При заливке ленточного фундамента очень важно обеспечить дополнительную прочность конструкции, ведь она будет подвергаться высоким механическим нагрузкам. Для этого применяется силовой каркас из арматуры. Стальные пруты в нем соединяются при помощи сварки, ручной, полуавтоматической или автоматической вязки.

Можно заказать готовый армирующий каркас у производителя металлоконструкций. Он будет изготовлен согласно требованиям по прочности и другим параметрам. Однако перевозка готового силового каркаса требует дополнительных расходов. Поэтому для экономии средств гораздо выгоднее освоить сборку конструкции самостоятельно, тем более что это не требует высокой квалификации.

Огромный армирующий каркас

Что дает вязка каркаса из арматуры

Создание усиливающих металлоконструкций для монолитных фундаментов регулирует документ СП 52-101-2003. Схемы вязки арматуры описаны в СНиП 3.03.01-87.

Использование силового каркаса в фундаментах необходимо по следующим причинам:

• Гашение растягивающих и сжимающих усилий внутри конструкции после заливки и полимеризации раствора.
• Снижение нагрузок на фундамент, возникающих по мере возведения дома.
• Предотвращение трещин и других дефектов в основании здания.
• Сохранение формы фундамента.

Для создания прочного армирующего каркаса необходимо заранее разработать его чертеж, учесть тип почвы. Также нужно рассчитать суммарные нагрузки на фундамент. С учетом всех этих показателей выбираются схема и материалы для вязки арматуры, положенной крест-накрест. От того, насколько качественно стальные пруты скреплены между собой, зависит долговечность всей конструкции.

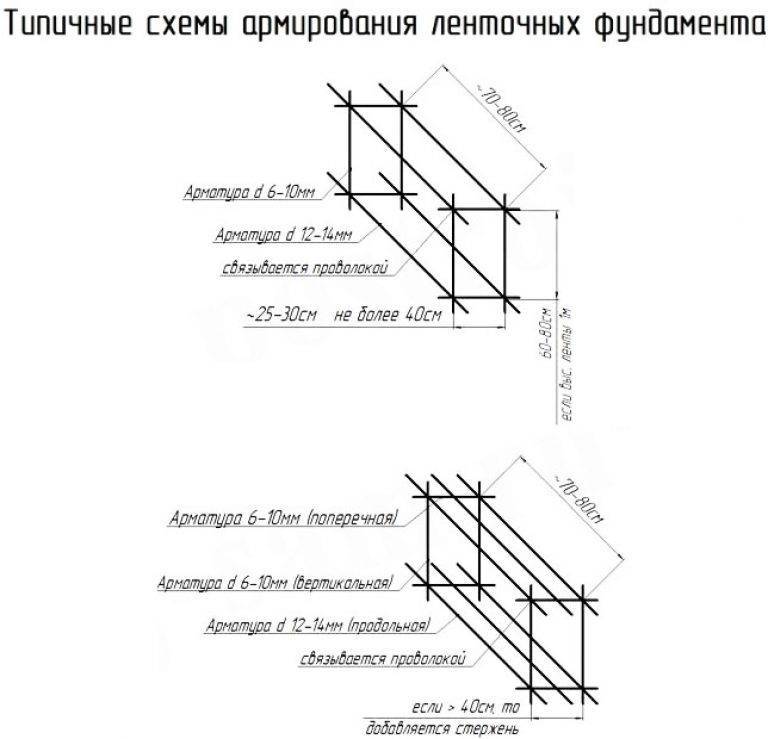

Схемы вязки арматуры

Армирующий каркас под фундамент может быть плоским и объемным в зависимости от задач. Для начала арматуру укладывают ортогонально, чтобы образовались квадратные ячейки примерно 300 на 300 мм. Стержни каркаса соединяют по углам. От материалов, которые будут использоваться для вязки, зависят также себестоимость фундамента и продолжительность работ.

Арматура рифленая

С применением проволоки

Подойдет только отожженная вязальная проволока из стали. Обычно выбирают сечение от 0,8 до 1,5 мм. Именно отожженная проволока сочетает в себе мягкость, эластичность и высокую прочность. Она хорошо прилегает к арматуре. Ее сортамент и подробные характеристики содержатся в ГОСТ 3282. Проволока соединяет места, где пруты пересекаются крест-накрест. Для этого ее специальным образом обвязывают. Такие крепления силового каркаса имеют свои плюсы и минусы.

Преимущества проволочной вязки	Недостатки проволочной вязки
Малая себестоимость	Соединения получаются невысокого качества
Можно вязать сразу в опалубке или на поверхности	Прутья могут сместиться от внешних нагрузок
Можно передвинуть пруты, если обнаружатся ошибки в каркасе	Весь каркас может сместиться
Не нужно электричества. Все можно сделать вручную	Узлы могут повредиться от перепадов температур
Доставка проволоки не вызывает проблем и не занимает много времени	Каркас имеет невысокую жесткость

С использованием хомутов

В последние годы для создания армирующих каркасов стали применяться пластиковые фиксаторы для проводки. Наиболее прочными являются хомуты с металлической сердцевиной – они приобрели популярность из-за легкого способа фиксации. Однако можно выделить преимущества и недостатки использования хомутов.

При помощи сварки

Сваривание – отличный способ зафиксировать гладкую арматуру, ведь при обычной вязке соединения получаются ненадежными, есть риск смещения прутьев. В массивных конструкциях сварка – единственное возможное решение для скрепления стержней сечением от 25 мм. В таких случаях применяется дуговая методика сваривания.

Инструменты для вязки арматурного каркаса

Себестоимость сборки армирующей конструкции, а также продолжительность работ определяются выбранными приспособлениями. В зависимости от инструмента существуют различные техники вязки. Чем он более современный, тем меньше усилий приходится прикладывать человеку.

Шуруповерт

В патрон дрели нужно вставить крючок для быстрой вязки проволоки. Шуруповерт дешевле специального пистолета, его можно использовать для сверления отверстий. С помощью этого инструмента проволоку закручивают следующим образом:

1. Заготавливают куски проволоки примерно по 30 см.
2. Фрагмент складывают пополам и снизу обхватывают место пересечения прутьев.
3. Свободные концы проволоки продевают в получившуюся петлю и загибают их вверх.
4. В петлю вставляют крючок и проводят 3–4 вращения. Важно, чтобы проволока плотно закрутилась, но не слишком, иначе она может порваться.

Данная техника вязки используется и для обычного крючка.

Плюсы вязки шуруповертом	Минусы вязки шуруповертом
Благодаря автоматизации на работы уходит немного времени	Подойдет только низкоуглеродистая отожженная проволока. Допускается сечение от 1,2 до 1,4 мм
Вязка шуруповертом не требует высокой квалификации сотрудников	Проволоку нужно предварительно подготовить
Можно регулировать скорость вращения патрона
Шуруповерт автономен, работает от аккумулятора или дрели
Соединения получаются очень прочными.

Пистолет

Чтобы максимально ускорить вязку и при больших объемах производства используют специальные устройства. Пистолет способен выполнять весь цикл автоматически. Проволочные соединения создаются в следующем порядке:

1. Пистолет заправляют проволокой.
2. На пересечении прутьев проволока плотно обматывается вокруг.
3. Пистолет образует узел и затягивает его.
4. Автоматический нож обрезает проволоку.

Крючок

Крюк применяют при ручной вязке проволоки. Этот инструмент можно купить или сделать самостоятельно. Во втором случае берем гвоздь 4 мм с отпиленной шляпкой и загибаем на конце. Получившийся крючок насаживаем на пластиковую или деревянную ручку – готово. Изогнутый наконечник вставляем в узел проволоки, обмотанной вокруг пересечения арматурных прутов, и закручиваем. В результате приходится прикладывать меньше усилий. Но при промышленном изготовлении каркасов в больших объемах применять крючок не стоит.

Можно использовать следующую схему вязки:

1. Проволоку обматываем вокруг соединения прутьев.
2. Встречающиеся концы закручиваем друг об друга.
3. В свободное место между проволокой и прутками вставляем крючок и закручиваем до плотного прилегания.

Арматура под фундамент

Плоскогубцы и клещи

Есть еще один простой способ вязки проволоки. Применяя клещи и плоскогубцы, можно завязать все достаточно надежно. Но такую технику лучше использовать только при небольших объемах. С помощью плоскогубцев и клещей нужно зафиксировать проволоку и скрутить ее концы, чтобы она плотнее облегала место пересечения прутьев. Очень важно, чтобы концы клещей были затуплены, иначе есть риск порезать проволоку.

Заключение

Выбирая способ соединения арматуры в каркасе, следует исходить из текущих целей. По точности исполнения, жесткости и прочности конструкции сварка уверенно лидирует среди всех приведенных способов. Однако этот способ самый трудоемкий и дорогой. Поэтому сварку стоит использовать для конструкций, рассчитанных на высокие нагрузки. В остальных случаях можно сэкономить, ведь для ручной вязки арматуры сегодня есть множество способов на любой кошелек. Долговечность таких соединений достаточно велика при сравнительно небольших трудозатратах.

Как вязать арматуру — схемы, чертежи, способы

Практически все бетонные изделия, включая фундаменты, требуют армирования. Объясняется это тем, что неармированные бетонные конструкции хорошо противостоят только сжатию, а растяжение и изгиб не выдерживают. Для того, чтобы он был устойчив для нагрузок разной направленности, бетонные изделия армируют стальной или композитной арматурой.

Проектирование фундамента

Любой фундамент должен служить строению в течение сотен лет. Это возможно, только если он правильно рассчитан и не менее правильно выполнен.

Расчет фундамента в привязке к конкретным координатам местности достаточно сложен. Он учитывает виды и строение почв, климатические, сейсмические характеристики района, глубины промерзания, уровень грунтовых вод, характеристики используемых материалов, ограничения, диктуемые СНиП (строительные нормы и правила) и другие данные.

Результатами расчетов является проектная документация на фундамент. В ней всегда присутствуют рабочие чертежи по устройству арматурного каркаса.

Документы, регламентирующие укладку арматуры, могут иметь разные названия:

• план укладки арматуры;

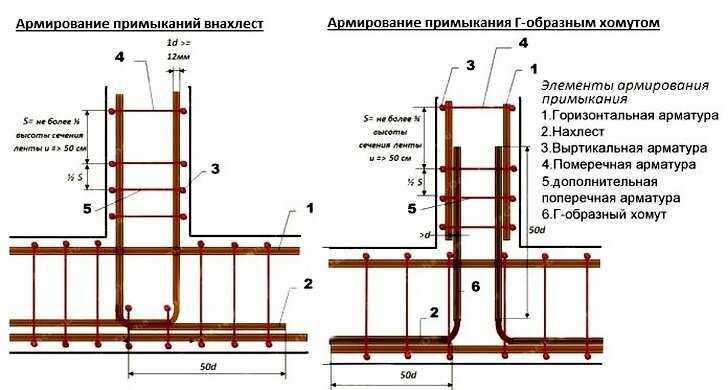

• схема прохождения углов;
• схема соединения арматуры в местах стыковки стен;
• схема армирования ленточного фундамента и другие.

В перечнях указаний для исполнителей в чертежах обозначаются способы соединения пересечений, устанавливается в процентах число соединяемых пересечений к общему их количеству и другие данные по монтажу каркаса.

Как связать арматурный каркас?

Чертеж вязки арматуры устанавливает точки вязки пересечений и вид вязальной проволоки. Способы вязки арматуры определяет руководитель работ на объекте.

О том, как вязать арматуру правильно, помещено много информации, включая видео, в Интернете. Главным в этом процессе является строгое соблюдение схемы вязки арматуры.

Сегодня применяются следующие способы соединения и вязки арматуры:

• пластиковыми хомутами — они просто затягиваются на пересечениях;
• вязка проволоки крючком, самодельным или промышленным с рукояткой;
• вязка обычными клещами или пассатижами;
• вязка винтовым крючком;
• вязка специальными клещами с винтовой рукояткой;
• вязка при помощи шуруповерта;
• вязка проволоки промышленным вязальным пистолетом: подача, огибание соединения и скручивание происходит автоматически с большой скоростью;
• соединение встык муфтами с обжимом последних специальным ручным гидравлическим инструментом.

При вязке арматуры используется специальная стальная проволока диаметром от 0,8 мм до 1,2 мм. В процессе производства она отжигается в термопечи, поэтому становится мягкой, продается небольшими бухтами.

Технология подготовки проволоки заключается в том, что ее нарезают мерными кусками длиной 20–30 см (длину устанавливают опытным путем). Для снижения трудоемкости эту нарезку производят непосредственно в бухте, которую без размотки рассекают отрезным кругом в нескольких местах.

Средний расход вязальной проволоки на одну тонну арматуры составляет, по опытным данным, 15–20 кг. Чтобы соблюдать ГЭСН (государственные элементные сметные нормы), нужно сначала установить минимально допустимую длину вязальных кусков для используемых кусков, а только затем разрезать бухту на заготовки.

Для вязки стержней арматуры отрезок проволоки складывают вдвое, петлевой конец пропускают снизу под соединение, вверху надевают петлю и двойной конец отрезка на вязальный крючок. Вращая его ось в любую сторону, добиваются скручивания и затягивания проволоки на соединении. Опытные мастера достигают очень высоких скоростей выполнения операции, сравнимых с производительностью профессионального пистолета, который стоит очень дорого.
