Устройство смесителя: однорычажного и шарового, ремонт

Содержание

1. Двухрычажный смеситель
2. Устройство модели с одним рычагом
3. Термостатический кран
4. Промышленные модели
5. Ремонт смесителей

Для регулировки потока воды и её температуры в ванной используются специальные приспособления. Устройство смесителя для ванной с душем может быть двухрычажным, однорычажным и комбинированным.

Двухрычажный смеситель

Устройство крана смесителя с двумя контрольными рычагами представляет собой совмещение двух кранов-буксов, которые контролируют напор и помогают осуществлять соединение горячей и холодной воды до нужной температуры. Они до недавнего времени являлись самыми популярными вариантами подобного приспособления. Представлены моделями Damixa (Дамикса), Lemen и Alveus Mura-PS.

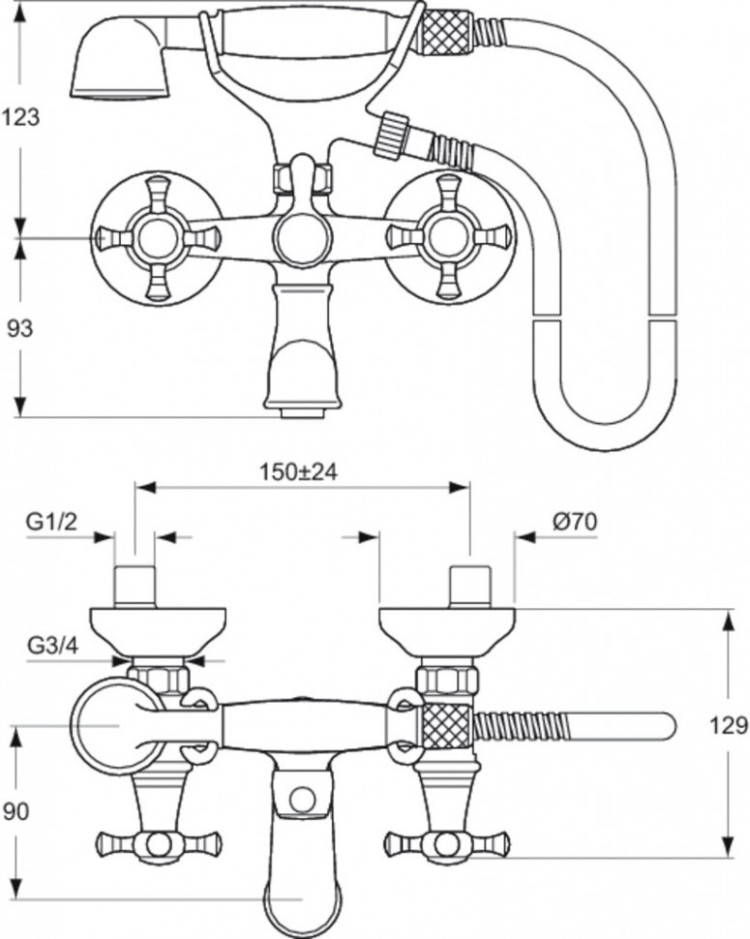

Фото — схема двухрычажного

К каждому крану в смесителе подводится трубка с горячим или холодным водоотведением, соответственно. При включении вентиля, жидкость начинает поступать в смесительную трубку, из которой течет вода необходимой силы. Излив, из которого льется жидкость, также оснащается специальным распылителем, в зависимости от формы которого варьируется тип струи. Она может быть распыленной на несколько потоков. Сейчас очень часто китайские смесители оснащаются подсветкой, которая позволяет придать ванной комнате привлекательности и интересного дизайна.

Однорычажный вариант может быть оснащен вентилями, работающими по принципу ограничивающих пластин, или специальными кранами, у которых шариковый принцип действия.

Достоинства двухрычажного смесителя:

1. Низкая цена. Сравнительно с прочими моделями этих приспособлений, вариант с двумя буксами наиболее дешевый;
2. Высокие показатели долговечности;
3. Разнообразие стилей. У рычажного смесителя этого типа может быть множество стилистических вариаций: ретро, кантри, модерн и многие другие.

Но у таких кранов есть определенные недостатки:

1. Буксы быстро изнашиваются, из-за чего начинают протекать. Если быть точными, то изнашиваются не сами распределительные краны, а прокладки;
2. Потребность работы в хороших условиях. Из-за плохого качества воды у двухвального смесителя часто забиваются носики аэратора, в котором смешивается горячая и холодная вода.

Устройство модели с одним рычагом

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.

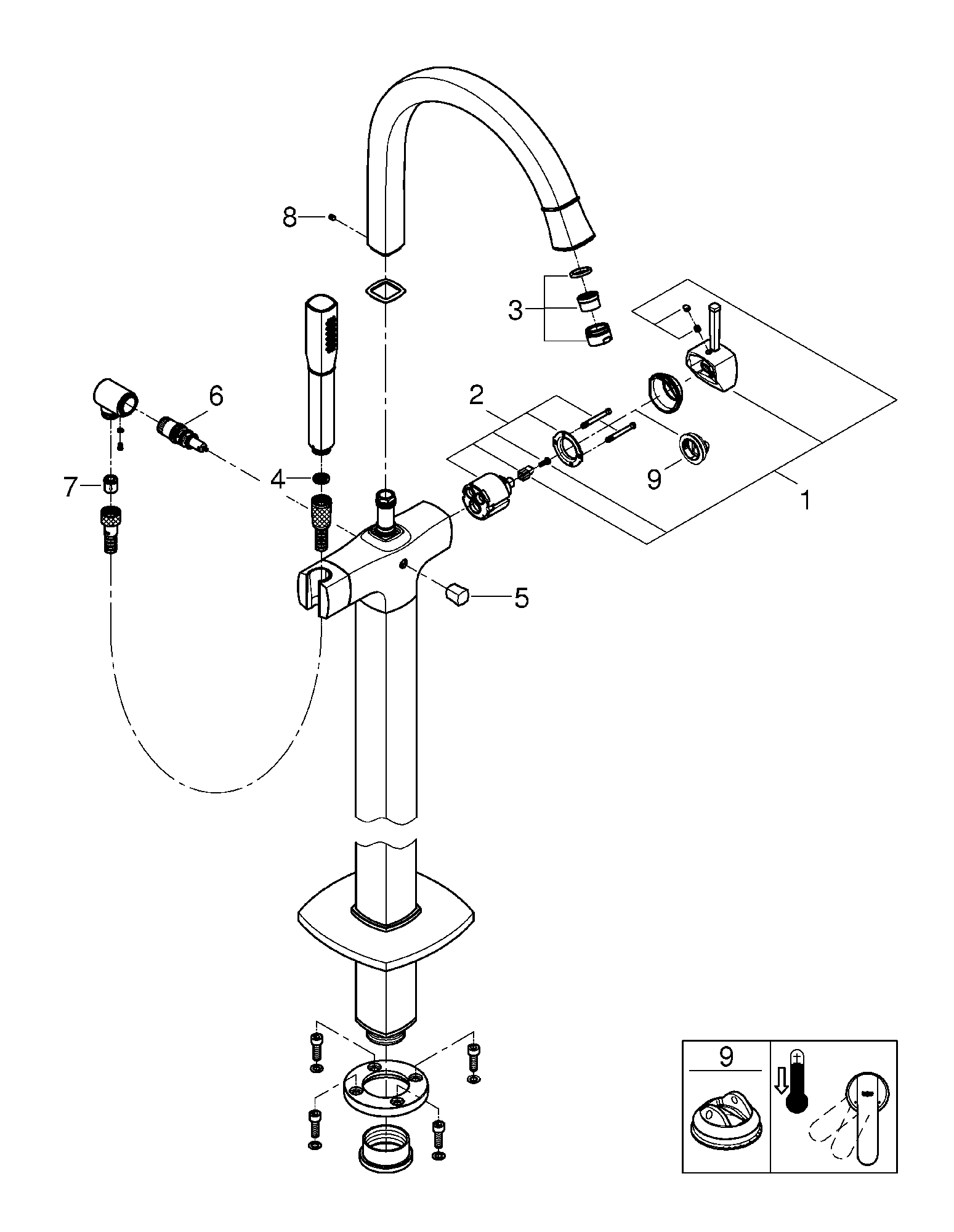

Фото — устройство кухонного смесителя с вентилем

У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.

Фото — шаровая модель

Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.

Фото — принцип работы картриджа

Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.

Фото — вариант с керамическими пластинами

Видео по теме:
[relatedYouTubeVideos max=»3″]

Но самая современная схема смесителя для умывальника и душевой кабины ванной комнаты представлена устройством, где смешение производится посредством термостата. У такого крана целый ряд преимуществ:

1. Для перемешивания воды не нужно использовать ручки переключателя – это позволяет успешно применять подобную конструкцию в местах общественного пользования;
2. При монтаже можно задать установки для температурного режима, и они не будут меняться даже после непрерывного использования мойки;
3. В отличие от однорукого и двухрычажного поворотного переключателя, процесс смешивания полностью автоматизирован и контролируется термостатом. Благодаря этому полностью отсутствует вероятность причинения ожога при неправильной установке температуры. Таким кнопочным смесителем можно пользоваться даже самым маленьким детям.

Несмотря на видимую сложность работы, термостатический смеситель имеет довольно простое устройство, о чем свидетельствую чертежи. Рабочий элемент смешивания подключен к специальной термочувствительной пластине и соединен с контрольным клапаном. Пластина или патрон производится из металла и реагирует на малейшие изменения температуры при работе.

Помимо этого такая модель запарника оснащена специальным термометром, который при монтаже позволяет установить стандартную температуру и ту, после которой поток горячей воды автоматически перекрывается. Известные марки: Hansgrohe, Кайзер.

Возможны различные варианты крепления – на стене, на месте старого крана или в других местах ванной комнаты и кухни.

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото — СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами. Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации.

Ремонт смесителей

Несмотря на прочность устройства большинства современных моделей к механическим и прочим повреждениям, все же часто у смесителя кухни и ванной комнаты начинает протекать вода – это говорит, что необходим ремонт.

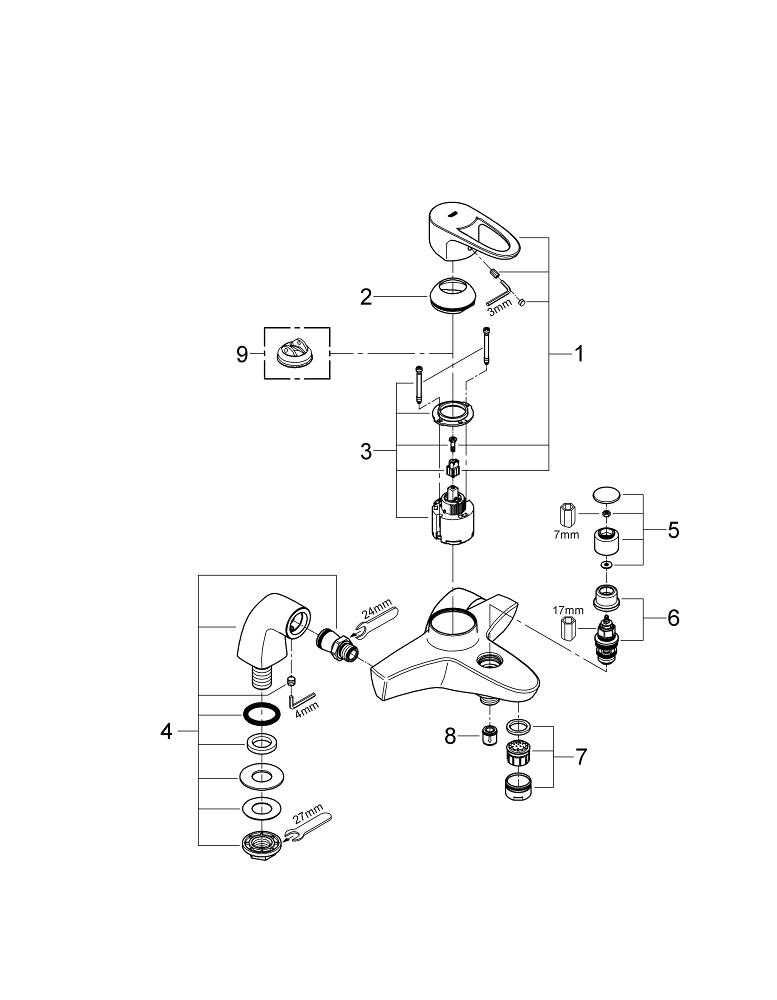

Фото — схема устройства для ремонта

Рассмотрим, как производится ремонт кухонного смесителя Grohe двухрычажного устройства:

1. Наиболее часто причиной протечки становится изношенность прокладки водяного гусака. Поэтому для починки крана в большинстве случаев достаточно просто поменять её;
2. Нужно открутить прижимную гайку при помощи разводного ключа;
3. Снять гусак, у места излива Вы увидите старую прокладку, которую нужно убрать, а на её место установить новую. Нужно отметить, что внутреннее давление в смесителе зачастую очень высокое, поэтому на всю резьбу рекомендуем накрутить специальную ленту ФМУ;
4. Установите поверх старого гусака прижимную гайку и аккуратно закрутите её. Не сильно пережимайте крепление, иначе можно сорвать резьбу.

Разборка не занимает получаса, но если Вы не уверены в своих силах, то лучше пригласить для ремонта профессионального сантехника. Помимо этого рекомендуем проводить регулярное техническое обслуживание кранов – подкручивать их и при возможности закрывать резьбу ФМУ.

Читайте также:

Канализационные трубы для наружной канализации

Устройство водопроводного крана

Как починить кран на кухне и ванне

Как делать ремонт шарового крана

Устройство смесителя для ванной

Небольшие проблемы с работой сантехники домашние умельцы нередко устраняют сами. Для этого нужно хорошо знать конструкцию смесителя и лейки, иметь под рукой инструкцию и уметь пользоваться слесарным инструментом.

Содержание

1. Устройство однорычажного смесителя для ванной
2. Устройство смесителя для ванной с душем: двухвентильный
3. Устройство сенсорных и бесконтактных смесителей

Устройство однорычажного смесителя для ванной

В стандартном смесителе для подачи горячей и холодной воды используются 2 вентиля. Однако в душе куда удобнее однорычажный смеситель. В таком варианте вместо вентилей устанавливается рычаг, который выполняет регулирует температуру подаваемой воды и напор струи.

Обычно для изменения пропорций горячей и холодной воды в струе рычаг поворачивают направо или налево. Напор воды регулируют, отводя ручку на себя или к стенке, или же вверх и вниз. Существуют модели, чаще советские, в которых поворотный рычаг регулирует только температуру, но они считаются устаревшими и в квартирах встречаются редко.

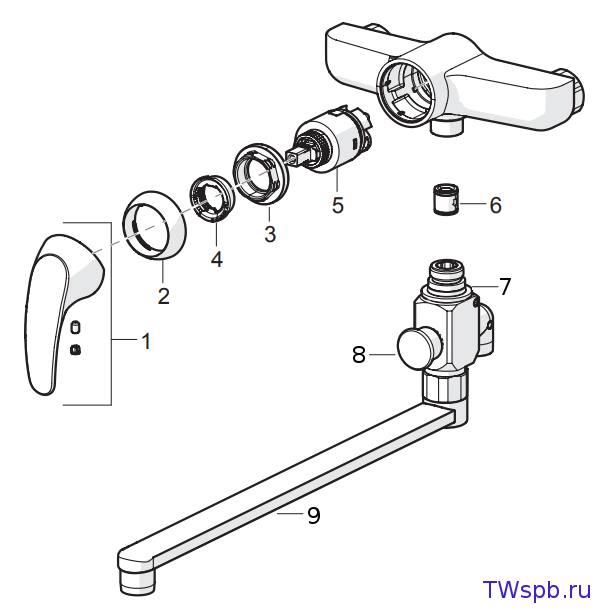

Устройство однорычажного смесителя:

• корпус – из стали, хромированной или полированной, из латуни, из меди;
• излив – приспособление для подачи воды, может быть высоким, низким, длинным или укороченным в зависимости от назначения;
• переключатель – собственно рычаг регулировки;
• картридж – устройство, выполняющее функции смесителя, аналог кран-буксы.

Схема смесителя также включает прокладки и уплотнители, обеспечивающие герметичность механизма.

Выбираю смеситель

16.67%

Хочу отремонтировать смеситель

41.67%

Хочу понять, где неисправность

41.67%

Проголосовало: 12

Различают однорычажные модели по типу запорного элемента – детали, которая перекрывает подачу воды.

• Шаровой – запорный элемент представляет собой стальной шарик с отверстиями. Он находится внутри гильзы с накатанными краями, удерживается кулачковой шайбой и подпружинивается. При повороте рычага отверстия на шарике изменяют свое положение, открывая или закрывая подачу холодной и горячей воды. Таким образом в носик попадает смесь определенной температуры.
• Дисковый – здесь смесителем выступает керамический дисковый картридж. В пластиковом корпусе размещают 2 керамические пластины с отверстиями. При повороте рычага они смещаются. Чтобы в носик попала вода, отверстие на нижней и верхней пластине должно совместиться при повороте. Таким образом регулируется соотношение горячей и холодной воды.

Картриджное устройство дешевле, защищено от появления известкового налета. Однако такой вариант ремонт исключает: при неисправности картридж нужно заменять новым.

Устройство смесителя для ванной с душем: двухвентильный

Регулировка воды выполняется за счет поочередного действия пары кран-букс – маховиков, которые размещаются в одном корпусе. Один подключен к трубе, подающей холодную воду, второй – к подаче горячей воды. При открывании крана гибкая мембрана частично открывает отверстие и выпускает струю воды. Горячая и холодная жидкость смешиваются в корпусе и через носик крана вытекает наружу. На конец носика обычно ставят сетку, чтобы предупредить разбрызгивание. Регулируя величину отверстия, получают конечную смесь подходящей температуры.

Устройство двухвентильного смесителя:

• корпус-камера – закрытая полость, в которой выполняется смешивание воды с разной температурой;
• переключатель золотникового типа;
• излив с сеточкой или без нее;
• эксцентрики – удерживающие элементы для крепления смесителя к трубам;
• головки запоров вентильного типа;

При сборке и подключении к водопроводу понадобятся также уплотнители и прокладки на резиновой основе. Их установка необязательна, так как она обеспечивает герметичность соединений.

Чтобы придать готовой конструкции более эстетичный вид, на места соединений устанавливают декоративные фланцы. Нередко они есть в комплекте смесителя.

Валера

Голос строительного гуру

Задать вопрос

Конструкция двухвентильного смесителя усовершенствованию почти не поддается. Однако между отечественными и зарубежными моделями есть разница. Заключается она в нюансах конструкции кран-буксы. В большинстве российских смесителей запирающим механизмом крана выступает резиновая мембрана. При вращении вентиля кран-буксы вращательное движение повреждает резину и она довольно быстро изнашивается. В зарубежных моделях кран-букса выполняет только поступательное движение, просто прижимая резиновую прокладку. Так как трение в этом случае отсутствует, мембрана служит дольше.

Устройство сенсорных и бесконтактных смесителей

Бесконтактные смесители редко устанавливаются в жилищах. Назначение такой модели – возможность использовать устройство, не прикасаясь к нему. В собственной квартире в этом нет никакого смысла.

Работа сенсорного смесителя базируется на функционировании датчиков. Контрольные элементы, чаще всего индукционные, создают поле с небольшим радиусом и улавливают изменение в отраженной волне, когда к изливу подносят руки. Датчик может отреагировать на тепло человеческой руки или на движение. Как только он регистрирует изменение, включается подача воды. Нажимать на кнопку или вентиль не нужно.

Регулировать температуру и напор в таких моделях обычным способом невозможно. При заводской калибровке смесителя задают определенные параметры. Чтобы их изменить, необходимо добраться до электронного модуля и переустановить настройки. Для этого нужно обратиться к специалисту.

Так как модели стали пользоваться популярностью у потребителей, на рынок поступили и смесители, пригодные для быта. В таких устройствах есть рычажок температурной регуляции.

Остальные составные части смесителя для ванной стандартны:

• электронный модуль – контролирует процесс смешения и подачи воды;
• батарейки;
• обратный клапан для предотвращения обратного перетока воды;
• излив и, если это душевая установка, переключатель на лейку;
• рычажок температурной настройки;
• фильтр.

Главным отличительным элементом сенсорной модели выступает индукционный датчик. Он генерирует вокруг себя магнитное поле и при его изменении подает сигнал в управляющий блок. Работу модуля обеспечивает соленоидная катушка.

Механическое открывание и закрывание отверстия для подачи воды выполняет сердечник. На конце его установлена мембрана, которая перекрывает поток. Когда сердечник поднимается, мембрана не прижимается и через отверстие поступает вода. Поднимается сердечник, когда на катушку соленоида подается напряжение. А последнее происходит, когда управляющий блок улавливает сигнал от датчика.

Если напряжение исчезает, сердечник тут же опускается и мембрана перекрывает подачу воды. Поэтому при поломке или разрядке батареи вода перекрывается автоматически.

Сенсорный вариант чаще всего работает от батарейки. Расход электричества здесь очень невелик, так что даже в общественном месте батарейки хватает на несколько месяцев. Однако выпускают модели, работающие от сети.

Выпускают также узлы с термостатом. Здесь в корпусе есть термостатический элемент. При падении давления на одном направлении он переключает подачу воды на другой канал. Таким образом поддерживается стабильная температура.

Валера

Голос строительного гуру

Задать вопрос

Сенсорный смеситель рассчитан на подачу воды с относительно стабильной температурой. Поэтому для кухни, где температуру воды нужно часто менять, этот вариант не рекомендуется.
