Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.



Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

  • простая конструкция;
  • относительно низкая цена;
  • нетребовательны в обслуживании;
  • длительный срок эксплуатации;
  • прочность;
  • простота эксплуатации;
  • неограниченная возможность выбор дизайнерских решений и формы;
  • отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
  • возможность установить автоматику.

Недостатки:

  • необходимость предусмотреть довольно много места для открытия-закрытия;
  • необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

  • столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
  • рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
  • отделочный (облицовочный) материал для обшивки;
  • задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.

Вспомогательный:

  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

Материал

  • труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
  • труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

  • петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
  • замки. Могут быть механические и электромеханические. Выбор на усмотрение;
  • краска. Нужна для окраски стоек и/или обшивки;
  • обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
  • автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

  1. этап – установка стоек для навешивания ворот.
  2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

  • профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;
  • бетонный столб – приобретенный или залитый на месте;
  • кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;
  • деревянный брус (100х100).
Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

  1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.

    Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

  2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
  3. Устанавливаем столб и ровняем его с использованием строительного уровня.
  4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

  • профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;
  • профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот
  • Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

  • Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.


Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

  • распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
  • сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

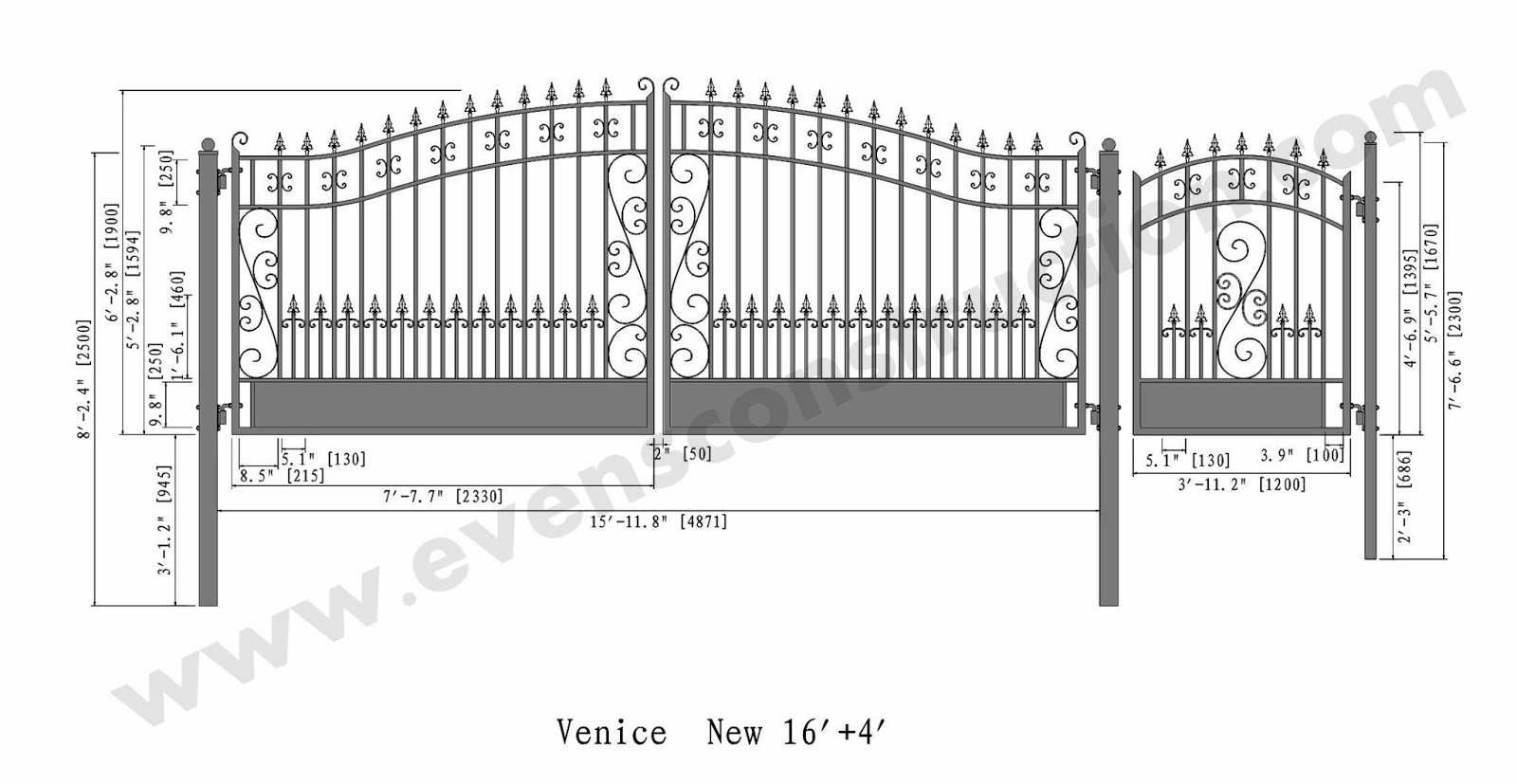

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

Распашные Ворота (Схема — Чертеж): Сделать Ворота Самостоятельно По Инструкции. Цена. Отзывы


Распашные ворота — это классика конструкций. Они появились еще в древности и не теряют популярности до сих пор.


Монтаж распашных ворот состоит в том, что их нужно просто навесить на петли опорных столбов, и эта статья написана именно для тех, кто собирается изготовить такую конструкцию самостоятельно.


Содержание статьи:


  • Плюсы и минусы распашных ворот

  • Подготовка площадки

  • Рытье ям под фундаменты для столбов

  • Подготовка металлических элементов перед заливкой фундаментов

  • Бетонирование

  • Устройство закладных деталей и металлических накладок

  • Изготовление каркаса створки

  • Установка замка

  • Крепление створок к опорам

  • Монтаж дополнительных элементов


Плюсы и минусы распашных ворот:


Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн. (для откатного типа конструкции).


Плюсы:


  • Простая конструкция.

  • Можно изготовить самостоятельно в домашних условиях.

  • Самый дешевый вариант по сравнению с другими типами.


Минусы:


  • Открытые створки могут стать причиной неудобного въезда и выезда со двора. У откатных конструкций такой проблемы нет, так как их створка движется вдоль забора.

  • Ворота обязательно нужно фиксировать, потому что при порывах ветра створка может произвести удар.

  • Если установлена автоматика, нужно обязательно убирать снег на пути движения створок, иначе нагрузка на привод резко возрастает.


Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.


Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.


Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:


  • труба прямоугольная 60х30 мм – 28 кг;

  • труба прямоугольная 30х20 мм – 18 кг;

  • профнастил окрашенный – 6 м2.


В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.


Рассчитаем стоимость необходимых материалов:


  • труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;

  • труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;

  • профнастил окрашенный: 6 м2*110 грн = 660 грн.


Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.


Две створки: 1580 грн*2 = 3160 грн.


Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов. Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.


Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.


Подготовка площадки:


Для начала нужно сделать подробную разбивку опорных столбов. Необходимо снять растительный грунт в месте устройства ворот, чтобы ничего не мешало разметке и выполнению работ. После чего разбить основные и вспомогательные оси — для этого можно использовать арматуру диаметром 8-12 мм, длиной 80 – 90 см.


Арматура забивается в землю таким образом, чтобы создать четыре угла прямоугольника или квадрата, внутри которого и будут располагаться будущие столбы ворот. После того как Вы выставили прямоугольник, необходимо проверить его диагонали, которые должны обязательно совпадать по размерам. После корректировки диагоналей арматуру можно забить глубже, оставив на поверхности около 15 см.


Между (осями) арматурой можно будет натянуть шпагат или леску для обозначения краев ямы. В качестве вспомогательных (временных) осей можно также использовать арматуру или электроды. Все оси рекомендуется перепроверить несколько раз, чтобы избежать ошибки, так как при установленных столбах будет уже тяжело что-либо исправить.


Количество необходимых материалов будет зависеть от ширины Вашего проезда.


Рытье ям под фундаменты для столбов:


Следующий этап после разбивки — земляные работы: рытье ям под столбы, траншеи для прокладки кабеля и ленточного фундамента.


Ямы под столбы должны быть в плане на несколько сантиметров больше. Например, для столба 50х50 см, размер должен быть 52х52 см. Это делается для облегчения начала работ по кирпичной кладке. Глубина ямы должна быть не менее нормативной глубины промерзания, которая для Украины составляет в среднем около одного метра. Если не выполнить это требование, со временем опора может «покоситься».


Если края ямы осыпаются, необходимо сделать опалубку из досок, фанеры и т.п. Через неделю после бетонирования опалубку можно будет убрать.


Траншея для прокладки кабеля. Для дальнейшего подключения автоматики прокладывается пластиковая труба диаметром 25-30 мм, в которую затягивается электрические провода. Глубина прокладки согласно требованиям СНиП должна быть не менее 0,9 м.


Если Вы пока не планируете автоматизировать ворота, рекомендую гильзу с проводами все равно заложить – после не придется ломать покрытие проезда. Первая труба прокладывается между опорами. Вторая труба прокладывается к одной из опор и к месту подключения электричества. Отверстия трубы закройте, чтобы туда не попали влага и грунт.


Траншея для дополнительного фундамента. Для связки опор между собой можно сделать дополнительный фундамент (рекомендуется). Ширина траншеи обычно берется равной ширине фундаментных столбов. Подготовленные ямы и траншеи необходимо уплотнить и пролить водой. При большом перерыве в работе перед заливкой бетоном, необходимо все приямки и траншеи накрыть щитами для защиты от дождя.


Подготовка металлических элементов перед заливкой фундаментов:


Для усиления кирпичной кладки и для того, чтобы столбам можно было прикрепить закладные детали в фундамент перед заливкой вставляется металлическая опора. Это может быть труба, швеллер, арматурная сетка, уголок. Для примера будем рассматривать квадратную трубу, размеры которой могут быть от 80х80 мм до 100х100 мм. Подземную часть трубы необходимо покрыть битумной краской для защиты от коррозии. Нижняя часть трубы не должна доходить до дна фундамента, чтобы образовался защитный слой бетона толщиной 50–100 мм во избежание коррозии.


Каркас дополнительного ленточного фундамента желательно делать для связки опор, особенно если грунт глинистый, который при замачивании начинает «плыть». Глубина заложения фундамента – на глубину промерзания — согласно СНиП для Украины 1 м (такая же, как и у столбов).


Каркас выполняется объемным, в продольном направлении имеет четыре стержня арматуры диаметром 8-12 мм, а для поперечного подойдет проволока диаметром 6-8 мм длиной 20 см, шагом 20-30 см.


Посчитаем, во сколько нам обойдется арматура для изготовления каркаса. Для примера возьмем ширину проема ворот три метра, а так как нам нужно связать каркас ленты с фундаментами столбов, добавим напуски по 20 см для каждого фундамента, получиться, что длина каркаса 3,4 м.


Общая длина продольных стержней составит: 3,4 м х 4 шт. = 13,6 м.п. Общий вес продольной арматуры диаметром 12 мм (учитывая, что вес одного ее погонного метра составляет 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.


Посчитаем, необходимое количество проволоки для поперечных стержней: 3,4 м / 0,2 м х 4 = 68 м,где:


  • 3,4 м — длина каркаса;

  • 0,2 м – шаг стрежней проволоки;

  • 4 шт. – количество сторон каркаса.


Общий вес и длина проволоки:


Длина: 68 м х 0,2 м = 13,6 м.п. Вес: 13,6 м.п. х 0,395 кг/м = 5,372 кг.


Средняя цена металлопроката на рынке составляет около 20 000 грн за тонну, соответственно покупка необходимого количества материала для изготовления каркаса будет стоить:


  • арматура диам. 12 мм: 0,012 т х 20000 грн/т = 240 грн;

  • проволока диам. 8 мм: 0,005 т х 20000 грн/т = 100 грн.


Общая стоимость металла: 240 грн. + 100 грн. = 340 грн. Полученная сумма для дополнительного фундамента невелика, зато прочность всей конструкции ворот значительно возрастет.


Бетонирование:


Бетонировать фундамент необходимо до наступления морозов поскольку прочность смеси определяется не только качеством самого бетона, но и погодными условиями, в которых ведется укладка. Именно то, пpи какой температуре заливают бетон, может повлиять на прочность и долговечность будущего строения.


При температуре ниже +5°С процесс гидратации цемента практически останавливается, поэтому необходимо применять противоморозные добавки или ускорители набора прочности бетона, и если хотите, чтобы в короткие сроки бетон набрал прочность, лучше повысить класс бетона (марку).


Можно купить готовый бетон с доставкой на участок, а можно сделать самостоятельно. Для заливки фундаментов ворот используют бетон марки М200, для изготовления которого нужно соблюдать такую пропорцию: на одно ведро цемента, 3 ведра песка, 3 ведра щебня (фракция 20х20, 20х40) и ориентировочно 20% воды от общего объема замеса.


Перед заливкой бетона в подготовленные приямки нужно точно по уровню установить все металлические элементы — трубы столбов и каркас для ленточного фундамента. Закладные детали необходимо закрепить, чтобы при заливке бетоном они не сместились.


После заливки следует проверить вертикаль закладной трубы, а если необходимо, подправить и зафиксировать ее положение.


Во время укладки бетон нужно трамбовать для исключения появлений в нем пустот. Желательно накрыть залитый фундамент для защиты от прямых солнечных лучей. Первые несколько дней после заливки бетон нужно увлажнять водой. При температуре +20ºС через 28 дней бетон наберет окончательную прочность. Но кирпичный столб можно начинать возводить уже через неделю после заливки. Квадратную трубу в фундаменте сверху также нужно закрыть на случай дождя.


Устройство закладных деталей и металлических накладок:


Закладные детали предназначены для крепления металлических накладок, на которых в дальнейшем будут держаться створки. Закладные детали для крепления накладок необходимо вывести на грани столбов, но с фиксацией к сердечнику. Есть много вариантов из чего делать эти элементы, я предлагаю их изготовить из металлического уголка 50х50 мм длиной 65-70 мм, а также арматуры диаметром 8 мм. На каждом столбе устанавливают не меньше трех закладных для металлических планок.


Нижняя закладная деталь устанавливается после первых трех рядов кирпичной кладки. Верхняя деталь, ниже верха стойки на 5 см, а средняя посредине между верхней и нижней закладной. Для надежного крепления закладные необходимо приварить к металлической трубе столба.


Металлические накладки крепятся к установленным закладным сваркой. Рекомендую использовать прямоугольную трубу 60х30 мм, так как ее проще крепить. Вверху трубу нужно закрыть заглушками, или просто заварить, это исключает проникновение осадков внутрь и защищает металл от коррозии.


Если Вы в дальнейшем планируете автоматизировать свои ворота, при кладке столбов необходимо сразу установить закладные детали для монтажа приводов.


Если столбы уже готовы, можно на опорах закрепить металлические пластины при помощи анкерных болтов. На схеме видна такая пластина для крепления привода по центру створки ворот.


После крепления накладок к закладным, устанавливаем (привариваем) навесы (петли).


Приварка петли к металлическим накладкам и створкам должна выполняться сплошны швом. Петли желательно использовать с металлическим шариком внутри, что облегчит ход ворот. Расстояние между петлями должно быть максимально возможным, что также сделает более легким ход створки.


Изготовление каркаса створки:


Опишу далее изготовление створки без калитки, так как в большинстве случаев при высоте ворот 2-2,2 м высота проема калитки будет составлять не более 1,8 м. При высоком росте человека возможен удар головой о верхнюю перекладину, поэтому в ряде случаев калитка, встроенная в створку, не практична. Если же Вы захотите изготовить створку с калиткой, можно посмотреть отдельную статью.


Каркас ворот изготавливается из прямоугольных труб, так как это самый удобный вариант. Для ворот шириной 3-3,5 м и высотой 2-2,5 м, понадобится труба 60х30 мм для несущего каркаса, и 30х20 мм для вспомогательного. При большем проеме понадобится более мощный несущий каркас.


Изготовление каркаса удобнее производить на монтажном столе или на плоской ровной поверхности. В процессе сварки каркаса, после прихватки проверяйте уровнем и линейкой, правильность размеров и только затем делайте окончательную сварку.


Вначале привариваем одну стойку к нижней трубе каркаса под прямым углом:


Далее вторую:


Потом крепим перекладину:


Когда несущая рама готова необходимо проверить диагонали, чтобы они были одинаковыми, иначе ворота будут перекошены.


После того как несущий каркас сварен, по его внутреннему периметру привариваем вспомогательный, из трубы 20х30 мм. Он нужен для того чтобы к нему прикрепить профнастил. Сваривать нужно не сплошным швом (чтобы раму не повело), а прихватками длиной шва 15-20 мм с шагом 20-30 см – при этом Вы сэкономите электроды и время.


Когда Вы варите трубы внутреннего каркаса старайтесь, чтобы его край находился точно по центру трубы наружного каркаса — тогда можно будет прикрутить профнастил, чтобы он был слегка утоплен в створку.


Когда по внутреннему периметру приварен вспомогательный каркас, привариваем горизонтальную перемычку из трубы 20х30 мм.


Затем из такой же трубы крепим вертикальную перемычку. Что Вы прикрепите первым: горизонталь или вертикаль — значения не имеет.


Если Вы планируете в дальнейшем устанавливать автоматику на свои ворота, необходимо предусмотреть специальную перемычку на створке, к которой будет крепиться кронштейн привода. При креплении привода по центру створки используется центральная перемычка. Если расположение автоматики планируется вверху или внизу дополнительная перемычка так же не нужна, так как используется верхняя или нижняя труба каркаса створки. Если выбрано другое место крепления, нужна дополнительная перемычка из трубы 60х30 мм. Поэтому Вам сразу нужно определить высоту установки привода.


После завершения сварочных работ необходимо зашлифовать швы болгаркой, очистить каркас от ржавчины, обезжирить и только потом его прогрунтовать. Профнастил можно крепить к каркасу, когда створка еще не закреплена на петлях (навесах) или же после ее установки. Крепить профнастил нужно отдельными листами как можно плотнее к каркасу.

Кроме того, сейчас появился альтернативный вариант — изготовление каркаса из Т-профиля.


Установка замка:


При изготовлении каркаса, нужно заранее продумать каким будет замок – накладной или врезной. Можно воспользоваться обычным врезным механическим замком.


Использование электромеханического замка позволит открыть ворота на расстоянии. К нему необходимо будет подвести электропитание, и сам замок стоит дороже обычного.


Изготовление вырезов в каркасе зависит от конкретной модели замка. Болгаркой прорезают соответствующие вырезы под место установки.


В большинстве случаев замок устанавливают на высоте 80-90 см от земли.





Крепление створок к опорам:


После сварки всего каркаса к нему, как и к металлическим накладкам, нужно приварить петли. Затем створку можно «вешать» на столбы. Предварительно петли нужно смазать и проверить качество их исполнения — хорошие петли должны легко вращаться вокруг своей оси.


Если створка очень тяжелая для монтажа используют кран. После того как створки установлены, к их каркасу можно прикрепить профнастил при помощи саморезов по металлу длиной 19 мм.


Монтаж дополнительных элементов:


Механический упор, штыри для фиксации створок и прижимная планка это необходимые элементы ворот.


Механический упор служит для остановки и фиксирования ворот в конечных точках и представляет собой две металлических пластины, одна из которых приваривается к створке, а вторая крепится в основании проезда. Толщина металла этих пластин обычно берется 3-4 мм. Нижнюю (ответную) пластину устанавливают, когда выполняется твердое покрытие проезда.


Штыри фиксации створок устанавливаются чтобы была возможность зафиксировать створки в открытом или закрытом положении.


Для изготовления штыря обычно используют кругляк диаметром 10-12 мм. Стержню нужно предать Г-образную форму. Длинный его отрезок должен быть около 50 см, а короткий приблизительно 15 см.


Штырь должен перемещаться в трубе диаметром 12-15 мм — этот отрезок трубы сваркой нужно прикрепить к створке на высоте 30-40 см от уровня земли.


В основании проезда тоже нужно заподлицо установить трубы диаметром 12-15 мм, в которые будет входить штырь.


Прижимная планка представляет собой металлическую полосу, которая крепится к одной из створок со стороны двора. Когда одна створка прижимает другую в закрытом положении, зазор между ними закрывается.


Планку крепят участками по 10-15 мм, через 20-30 см – так каркас створки не поведет. В качестве материала прижимной планки обычно используют металлическую полосу толщиной не менее чем 1 мм. Ее ширина должна быть такой, чтобы был обеспечен нахлест на прижимаемую створку не менее 5 мм.

Установка автоматики

Также на распашные ворота можно поставить автоматику которая будет открывать ворота с пульта всего одним нажатием

Вообще существует 2 типа установки автоматики: внутрь и наружу. Поверьте, в установке автоматики нет ничего сложного и это вполне можно сделать своими руками

Более детально про установку автоматики для распашных ворот, можно прочитать в следующих материалах:

Кроме того, рекомендуем Вам ознакомится и с таким материалом как: Как выбрать автоматику для распашных ворот. Эта информация позволит вам сделать правильный выбор автоматики которая идеально подойдет под ваши ворота

Схемы, проекты и чертежи ворот из профнастила

Ворота из профнастила прекрасно впишутся в любой архитектурный стиль, гармонично сочетаясь с любыми современными отделочными материалами. Кроме того, их отличает прочность, надежность, большой срок службы и сравнительная дешевизна. Однако при всей простоте, чертеж ворот из профлиста очень облегчит вам их изготовление, особенно если вы хотите справиться своими силами, без привлечения специалистов.

Конструкция ворот из профнастила может быть распашной и откатной. Соответственно и подходы к их изготовлению — различные. Наиболее простой вариант для выполнения — это распашные ворота. О них и пойдет речь в этой статье.

  • Особенности распашных ворот из профнастила
  • Схемы и чертежи распашных ворот из профнастила

Особенности распашных ворот из профнастила

Конструкция распашных ворот очень проста, поэтому считается, что для их изготовления и установки не обязательно обращается к специалистам. Чаще всего ворота для въезда на частную территорию делаются глухими. А это означает, что на полотно ворот действуют весьма значительные ветровые нагрузки.

Каждый из нас на своем опыте сталкивался с тем, что удержать створку ворот при сильном порыве ветра нелегко даже физически сильному человеку. А чем шире полотно ворот, тем больше ветровая нагрузка на петли, которыми распашные ворота крепятся к опорным столбам.

На верхнюю часть полотен распашных ворот действуют также и изгибающие нагрузки. Это вызвано тем, что створки их фиксируются обычно только в нижней части с помощью вертикальных запоров. Нельзя сбрасывать со счетов и действующую на петли нагрузку от собственного веса ворот.

Если ворота изготавливаются самостоятельно, то металлические конструкции подбираются «с запасом». Такой подход увеличивает стоимость ворот и требует монтажа более массивных фундаментов. Однако, как правило, разница в стоимость несущественная, особенно, если речь идет о простых дачных воротах. Но если вы не хотите переплачивать, и вам нужны надежные ворота — то для их изготовления лучше использовать проект ворот из профнастила.

Схемы и чертежи распашных ворот из профнастила

В комплект проектной документации входят:

  1. Сборочные чертежи ворот из профнастила.
  2. Чертеж изготовления отдельных деталей.
  3. Подробная спецификация металлических профилей.

Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.

Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.

Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.

Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.

Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile. ru

Читайте по теме:

Схема электрическая распашных ворот — Дизайн и ремонт от FilippovDoor.ru

Схема электропроводки для распашных ворот

Этот раздел посвящен прокладке электропроводки для автоматики распашных ворот. Для распашных ворот разводка проводов несколько сложнее чем в случае откатных (раздвижных, сдвижных) ворот. Электропроводку лучше всего делать вместе с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот.
Первое чего не нужно делать, это брать толстые провода — электрики «старой закалки» закладывают провода сечением 2,5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Однако эпоха трехфазных двигателей с пускателями, громоотводов на коровниках, паяльников для тазиков и прочего «лаптежничества» прошла, сейчас эра интеллектуальной электроники. Единственные относительно толстые провода, которые нужны для автоматики распашных ворот это кабель питания блока управления, и кабеля питания двигателей и то не толще 1,5мм2.

На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1,5мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму. На фотоэлементах эти клеммы еще меньше.
Итак, рассмотрим схему электропроводки распашных электрических ворот.

Красными линиями на ней обозначены провода, которые нам необходимо проложить. Первое что нужно понимать это то, что все провода приходят к блоку управления на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет смысл располагать со стороны с которой легче подвести кабель питания 220В. Все провода в короб заводить с гофрой только снизу, иначе попадет вода.
Итак, мы опредилились, что все провода идут к блоку управления распашных ворот и выходят в пластиковых гофрах с месте установки короба блока управления. На практике это реализуется так как показано на фото ниже:

Рассмотрим первый кабель идущий от блока управления- это питание 220В, его есть смысл делать кабелем ПВС 3х1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.
Второй кабель — от привода на сигнальную лампу, на схеме он обозначен 2х0,75 (можно взять и 2х0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от блока на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная «шляпка» выводите провод на лицевую плоскость столба прямо под «шляпкой».
Теперь рассмотрим провода питания электроприводов, каждому приводу необходим 3-х жильный кабель. Кабель должен выходить на высоте несколько меньшей чем высота установки приводов. Кабель обязательно должен быть гибким и многожильным. Лучше всего использовать ПВС 3х1,5. Провод двигателя №1 (ближнего к блоку) идет от привода к блоку в пластиковой гофре (провод, как показывает практика) лучше защищать). В нескольких местах гофру нужно прикрепить с к столбу специальным крепежем. Если столбы металлические то провода завести внутрь и вывести непосредственно возле распашного привода. Вот так:

Для металлических столбов так:

Для привода установленного на дальнем от блока управления столбе также необходим 3-х жильный кабель ПВС3х1,5. Этот провод проходит под проёмом, его удобно вести в одной гофре с проводом фотоэлемента ТХ. На фото ниже пример правильно выполненной проводки для распашных ворот.

Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить «домофонным сигнальным кабелем» 4х0,22.
Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500-600мм от земли. См фото:

Для распашных ворот иногда полезно установить вторую пару фотоэлементов, особенно, если ворота не прозрачны и Вы не видите, что находится за ними. Эти фотоэлементы устанавливаются за воротами на расстоянии чуть более чем длина одной створки. Для их монтажа необходимо забетонировать стойки (в простейшем случае труба 60х30) и провести проводку к блоку управления. Управляющие контакты этих фотоэлементов устанавливаются в клеммы STOP и GND перемычка стоящая там удаляется. С комплектами автоматики базово идет один комплект фотоэлементов, поэтому если вышеописанный случай актуален для Вас тогда есть смысл приобрести еще одну пару фотоэлементов.
Ближний к блоку управления фотоэлемент (приемник, RX) требует 4-х жильного провода — 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4х0,35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны. Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15-20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.
Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, удобно вести в одной гофре с проводом питания двигателя №2), поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Cхема подключения распашных ворот: технология автоматизации и ее особенности

Большое количество людей, проживающих в частных домах, устанавливают распашной двухстворчатый портал при въезде на свою территорию. Материалом для этого может служить профнастил, дерево, стальные листы. На раздвижные ворота устанавливаются электронные редукторы, для автоматического открывания створок. Для того чтобы правильно проложить электропроводку, требуется схема подключения распашных ворот.

В откатных порталах разводка проводов проще, чем в распашных конструкциях. Поэтому прокладывать электрические провода следует одновременно с установкой столбов. Это позволит спрятать электропроводку в опоры, что обеспечит лучший, с эстетической точки зрения, внешний вид.

Подготовка проводов

При подготовке проводов следует учитывать, что трехфазные двигатели с пускателями уже давно не используются, и соответственно «толстые» провода (сечением 2,5 мм2 и больше) не будут нужны. Единственными сравнительно толстыми проводами будут кабеля питания блока управления и двигателя (толщина их не должна превышать 1,5 мм2).

Установка электропроводки портала

Монтаж электрических редукторов

При выборе автоматики следует учесть определенные факторы:

  • Автоматическая система должна быть подобрана в соответствии с площадью, весом и парусностью ворот.
  • Вертикально выставленные створки (для легкой и правильной их роботы).
  • Сторона, в которую открывается портал (наружу или внутрь).

Автоматический электропривод лучше всего устанавливать в середине створок, но если есть необходимость, то можно снизу и сверху. Главным условием является прикрепление второго кронштейна к каркасу конструкции. Если двигатель установлен не правильно, то могут быть перекосы при его работе, что приведет к заклиниванию при работе.

Створки открываются внутрь

Такой вариант более сложен, так как при подобном открывании ставень, требования к монтажу ограничивают определенные размеры. Например, расстояние между приводом и центром петли не должно быть более 50-60 мм. Трудности могут возникнуть, если столбы изготовлены из камня или кирпича, в таких случаях петля находится посередине опоры. В таких случаях расстояние от центра петли до края столба 15-20 см, и установить электропривод на такую створку невозможно.

В большинстве случаев у портала, открывающегося внутрь, петля размещена ближе ко двору, а если столб изготовлен из металла 100*100мм (петля находится посередине, но до края столба необходимое расстояние – 50 мм). В подобных случаях специальный стальной кронштейн для электропривода приваривается к закладной или на металлическую опору.

Створки открываются наружу

Для данного типа ворот не возникают трудности при монтаже линейных приводов. При установке следует учитывать, что редукторы линейного типа сократят проем распашной конструкции на 15 см с каждой стороны, и устанавливать их лучше высоко, чтобы не задеть транспортом при движении.

Кронштейн следует удлинить на 5 см при помощи дополнительной пластины и прикрепить к закладной, используя сварочный аппарат. Закладные для кронштейна можно приварить к трубе или к подготовленным анкерам.

Технология автоматизации

Разводка электрических кабелей для подключения

Электропроводку для автоматических систем открывания распашных ворот лучше закладывать на этапе установки опор, их можно вывести в нужных местах, а основную часть спрятать внутри столбов. Выводить проводку на проезжую часть также следует до прокладки плитки, асфальта или другого покрытия. Это позволит избежать нарушения ровной поверхности и трудностей при его снятии и повторной установке.

Производители автоматики при продаже своей продукции рекомендуют определенную схему прокладки проводов, но иногда можно отступить от четких рекомендаций. Для сигнальной лампы и фотоэлементов можно использовать провода с небольшим сечением (2 или 4*0,5 кв.).

Приемник и пульт управления

Некоторые фирмы, производящие автоматику распашных ворот, котируют свою продукцию как профессиональную, и приемник к ним поставляется отдельно. Это не является проблемой для владельцев, устанавливающих автоматические редукторы самостоятельно. Пульты управления можно самостоятельно прописать под любую плату управления.

Способ работы автоматической системы

Приемник монтируется в специальный разъем на плате управления. Также на плату необходимо установить несколько перемычек. Одна перемычка устанавливается, если кнопка «Стоп» не используется (случается очень часто). Вторая перемычка монтируется, если фотоэлементы не используются (подключаются они в последнюю очередь). Пульт управления программируется в конце работ, а оставшиеся пульты программируются от одного «мастер» — пульта.

Подключение сигнальной лампы и фотоэлементов

Если хозяин участка монтирует редукторы на распашные ворота самостоятельно, ему будет необходимо подключить фотоэлементы и сигнальную лампу к плате управления. Установка не является сложной манипуляцией, все действия можно корректировать, посмотрев в специальные чертежи (схемы).

Основная функция фотоэлементов — защита автомобиля от створок распашных ворот. Лучше всего устанавливать две пары фотоэлементов (для открывания и закрывания). Они помогут при закрытии не повредить транспорт, если он, по какой-либо причине, будет находиться в проеме ворот. Монтировать фотоэлементы следует на высоте 50-70 см.

Сигнальные лампы необходимы для подачи сигнала, когда ворота открываются или закрываются. Устанавливается подобная лампа на опоре близко к плате управления достаточно высоко и на видном месте. Она сигнализирует проезжающим автомобилям или домашним жителям о том, что транспорт выезжает (или заезжает).

Монтаж электропроводки

Общие правила для прокладывания кабелей

При установке проводов самостоятельно рекомендуют учитывать определенные правила:

  • Следует оставлять 1-1,5 свободных концов проводки.
  • Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
  • Проводка заводится с гофрой только с нижней стороны.
  • Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
  • Каждому приводу необходим трех жильный кабель для питания электромоторов.
  • Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.

Условия подведения кабелей фотоэлементов

Для разводки кабелей фотоэлементов также существуют определенные правила:

  • Использовать для подключения следует двужильные провода 4*0,22.
  • Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
  • Монтировать их следует на высоте 500-600 мм от поверхности земли.

Процесс установки автоматической системы

Схожие по теме

Установка распашных ворот своими руками: выбор материалов и сборка

Правильная установка ворот распашного типа — это залог их долговечности. Изучив инструкции, даже неискушенный человек может своими руками осуществить монтаж двустворчатой конструкции.

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Раздвижные ворота своими руками

Безопасность вашего автомобиля зависит от качества ворот установленных в вашем гараже.

Схема раздвижных ворот, чертеж

Чертёж и схема раздвижных ворот, пошаговая инструкция.

Инструкция по установке секционных ворот своими руками

Поэтапная инструкция по установке секционных ворот алютех: технология, советы. Ворота секционные: инструкция по установке, тонкости работы.

Часто задаваемые вопросы и ответы

На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.

Процедура согласования границ земельного участка установлена 221-ФЗ от 24.07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:

1) собственности;
2) пожизненного наследуемого владения;
3) постоянного (бессрочного) пользования;
4) аренды (если такие смежные земельные участки находятся в государственной или муниципальной собственности и соответствующий договор аренды заключен на срок более чем пять
Порядок согласования границ включает в себя: 1) Извещение всех заинтересованных лиц; 2) проведение согласования границ и составление акта согласования.
Извещение правообладателей смежных земельных участков может проводится как в индивидуальном порядке, так и путем проведением собрания о согласовании местоположения границ и посредством опубликования в СМИ в порядке, установленном для официального опубликования муниципальных правовых актов. Опубликование извещения о проведении согласования границ осуществляется при отсутствии информации в ЕГРН о контактных адресах заинтересованных лиц.
Более развернуто вы можете прочитать в этой статье по ссылке.

С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. «О государственной регистрации недвижимости». Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01. 07.2017г.

В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.

Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра — это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.

После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.

Схема электрическая распашных ворот

На просторах Интернета есть интересные разработки управления распашными воротами. Предлагаю на суд ещё одну разработку, Soir программное обеспечение + консультативная поддержка. Александрович — монтаж, настройка, доводка. Как показали испытания работает устройство великолепно. Основа конструкции — микроконтроллер ATmega8. Автоматические распашные ворота — принципиальная схема (клик для увеличения):

Устройство позволяет управлять воротами непосредственно с кнопок панели блока автоматики (или выносного пульта) или, подключив модули радиоуправления, управлять дистанционно. Управление производится тремя кнопками: открыть – стоп – закрыть. Кнопка стоп позволяет остановить движение ворот в любом положении. Как только ворота начали открываться – включается освещение, освещение будет гореть до тех пор пока ворота не закроются. На панель управления выведены светодиоды для индикации положения концевых выключателей. Светодиод горит, когда контакты концевого выключателя замкнуты (створка ворот находится в крайнем положении). На ЖКИ отображается работа концевых выключателей, а в меню настроек можно задать временные интервалы работы механизма управления воротами. Для дистанционного управления воротами применил готовый модуль передатчика-приемника 433 МГц. В качестве резервного питания используется аккумулятор. Схема резервного питания с подзарядкой аккумулятора собрана на L200+LM358, работает отлично.

Проект на этом не закрывается, свободные ножки 24-27 контроллера планируется на доработку, установка электрозамка, токовая защита, бесперебойное питание 12-36 вольт. Но это уже в дальнейших материалах. Скачать прошивки и печатные платы контроллера автоматики можно в одном архиве.

1. Описание работы автоматических ворот

1.1. При нажатии кнопки OPEN происходит открытие створок ворот. После того, как сработает конечный выключатель открытия, актуатор работает еще 2 секунды, затем останавливается. На дисплее отображается положение каждой створки. Положение определяется по заданному времени работы актуатора, которое устанавливается в настройках для каждой створки. Если за заданное время конечный выключатель не сработал, то на индикаторе мигает указатель положения соответствующей створки. Так как система управления разрабатывалась для распашных ворот, то имеет значение очередность открытия/закрытия створок. Левая створка начинает открываться сразу же после нажатия кнопки. Правая створка через время задержки, устанавливаемое в настройках. Таймер задержки начинает отсчет после того, как разомкнутся контакты конечного выключателя открытия левой створки.

1.2. При нажатии кнопки CLOSE обе створки начинают закрываться сразу, но после того, как левая створка займет положение заданное параметром «Ожидание» левый актуатор останавливается и ждет пока не сработает конечный выключатель закрытия правой створки. Когда сработает конечный выключатель закрытия правой створки и створка дозакроется в течении 2 сек, левая створка продолжит закрытие (до срабатывания конечного выключателя + 2 сек на дозакрытие).

1.3. Кнопкой STOP можно приостановить работу актуаторов. Возобновляется работа нажатием на OPEN / CLOSE .

1.4. Во время открытия/закрытия на дисплей выводится условное обозначение положения створок и оставшееся время.

1. 5. Воротами можно управлять одной кнопкой RC (Remote Control). В зависимости от состояния конечных выключателей, кнопка открывает ворота, если оба конечных выключателя закрытия замкнуты. Закрывает, если оба конечных выключателя открытия замкнуты. Останавливает движение, а повторным нажатием возобновляет движение в первоначальном направлении.

1.6. Если хотя бы один из конечных выключатель закрытия створок разомкнут, включается свет. Отключатся свет после срабатывания обоих концевых выключателей закрытия.

2. Настройка блока управления воротами

2.1. Нажатие на кнопку SET переводит устройство в режим настроек. Сначала задается время движения левой створки, затем правой, затем время задержки, а затем время ожидания левой створки при закрытии. Переключение между режимами – повторное нажатие на SET . Время движения используется только для визуализации процесса управления воротами.

2.2. Установка производится – кнопками PLUS и MINUS . Пределы установок – 0-99 сек. Для времени ожидания левой створки от 0 до времени движения левой створки.

2.3. Через 10 секунд от последнего нажатия на кнопки новые значения настроек запишутся в энергонезависимую память, а устройство выйдет из режима установки.

Видеоролик, наглядно показывающий процесс работы самодельных автоматических ворот, смотрите ниже:

А вообще, материалом для столбов ворот, кроме кирпичной кладки, может служить швеллер, стальная труба, крепкий деревянный брус или готовый бетонный столб. Самое главное при установке столбов — подготовка фундамента. Фундамент должен быть глубиной не менее метра, иначе ваш столб после может наклонится, сдвинуться. Авторы проекта: Александрович и Soir.

Рекомендации по автоматизации портального устройства

Поставить распашные ворота самостоятельно вполне реально, ведь подобной конструкции устройства и принцип работы разработали и внедрили в быт более 1 тыс. лет назад. На сегодняшний день они не утратили своей популярности, и их автоматизированные и усовершенствованные модели возводят в частных владениях, загородных территориях, на предприятиях, везде. При этом, для комфортной каждодневной эксплуатации, важна не только правильная установка, но и электрическая схема распашных ворот. Распашные конструкции отличаются:

  • Универсальностью.
  • Доступной ценой и возможностью самостоятельного изготовления и монтажа.
  • Соответственно — простотой конструкции.
  • Длительным сроком эксплуатации при условии соблюдения заводских размеров, технологичных моментов и рекомендаций.

Наиболее востребованы автоматические распашные ворота, позволяющие существенно повысить комфорт за счет автоматизации процесса открытия, остановки в необходимом положении и закрытия их створок.

Общий план системы автоматизации

Бесспорно, плюсом собственноручного выполнения работ от А до Я — возможность сделать устройство удобное конкретно для себя, и подобрать материалы декора, цены и качества. Так, облицовку можно сделать абсолютно любой: металлической, деревянной, из профнастила и прочее. Приступая к работе, изучите примеры чертежей распашных ворот, их отличительные особенности в зависимости от материала и габаритов. Начертите схему или возьмите уже готовый вариант, внося свои изменения и поправки.

Технология автоматизации устройства

Подготовка к работе

Если Вы решили делать классические распашные ворота автоматической модели, которые подразумевают наличие электрического привода, необходимо правильно сделать выбор с учетом ряда факторов:

  • Общего веса конструкции.
  • Линейного размера створок автоматических ворот.
  • Расстояние от петли до несущей опоры.

Некоторые умудряются сделать привод для распашных ворот собственноручно на основе механизма, монтируемого в современных спутниковых тарелках. Он работает как червячный передатчик, и имеет сходство с функционированием обычного привода заводского комплекта автоматики распашных ворот. Весомым преимуществом является низкое рабочее напряжение, в пределах 36В в противовес стандартным 220В, подающееся через понижающий трансформатор.

Привод спутниковой тарелки

Самодельный привод также лучше в плане безопасности. Для ускорения движения створок напряжение можно увеличить до 38-40 В. Рекомендовано покупать приводы с максимально длинным штоком, дополнительно приобретая пульт ДУ (желательно двух командный), брелоки, трансформатор и реле.

Кроме того, имеющееся токовое реле позволит защитить автоматику от сбоев: когда на пути хода створки возникнет преграда, направления движения изменится автоматически, и не даст погнуть обшивку ворот.

Монтаж автоматики двустворчатой конструкции

Изначально следует отладить работу грамотно установленных распашных ворот своими руками. Это убережет Вас от возможных неприятностей и проблем в период эксплуатации. Оптимальное расположение приводов линейного типа – по середине высоты.

Главное — придерживаться рекомендуемых заводских расстояний, имеющихся в приложенной инструкции установки и монтажа. Помните, что даже небольшое отклонение в несколько сантиметров приведет к перебоям закрытия или открытия, нарушит правильный нужный угол, или будет использоваться не полностью рабочий ход штока привода, вызывая повышенные механические нагрузки на электропривод и быстрый износ системы.

Сначала приварите монтажные пластины на столбы. При выставлении столбов и кирпичной кладке в нужных местах выводят закладные, это значительно облегчает задачу.

Приваренная монтажная пластина

Далее при помощи черного пластикового ключа разблокируйте приводы и переведите в ручной режим. Смажьте смазкой латунные втулки и установите кронштейны.

После полной установки приводов на столбах и кронштейнах, нужно проверить плавность и параллельность хода проемного устройства. Подключите приводы распашных ворот согласно схемы подключения, и оденьте пластиковую крышку на двигатель. При помощи плоской отвертки прикрутите кожух-защиту штока.

Подключение

Выставьте переключатель 1 в значение «OFF», а переключатель 2 в значение «ON». Подключив питание к L1 и L2, установите перемычки между контактами 1-2 и 2-С1.

Подключение к блоку управления

Приступаем к записи брелока в приемник: нажмите и не отпускайте клавишу программирование пульта на плате управления, далее удержите пару секунд кнопку на брелоке. Светодиод должен загореться ровным светом как свидетельство успешной записи ДУ пульта в приемнике.

Самодельные автоматические конструкции

Схема электропроводки для распашных ворот. Схема подключения распашных ворот. Подключение распашных автоворот. Схема подключения распашных электроворот. Схема подключения распашного электропривода

Схема электропроводки для распашных ворот

Этот раздел посвящен прокладке электропроводки для автоматики распашных ворот. Для распашных ворот разводка проводов несколько сложнее чем в случае откатных (раздвижных, сдвижных) ворот. Электропроводку лучше всего делать вместе с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот.

Первое чего не нужно делать, это брать толстые провода — электрики «старой закалки» закладывают провода сечением 2,5мм2 и более, вплоть до 6мм2 меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Однако эпоха трехфазных двигателей с пускателями, громоотводов на коровниках, паяльников для тазиков и прочего «лаптежничества» прошла, сейчас эра интеллектуальной электроники. Единственные относительно толстые провода, которые нужны для автоматики распашных ворот это кабель питания блока управления, и кабеля питания двигателей и то не толще 1,5мм2.

На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1,5мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму. На фотоэлементах эти клеммы еще меньше.

Итак, рассмотрим схему электропроводки распашных электрических ворот.


Красными линиями на ней обозначены провода, которые нам необходимо проложить. Первое что нужно понимать это то, что все провода приходят к блоку управления на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет смысл располагать со стороны с которой легче подвести кабель питания 220В. Все провода в короб заводить с гофрой только снизу, иначе попадет вода.

Итак, мы опредилились, что все провода идут к блоку управления распашных ворот и выходят в пластиковых гофрах с месте установки короба блока управления. На практике это реализуется так как показано на фото ниже:

Или так:

Рассмотрим первый кабель идущий от блока управления- это питание 220В, его есть смысл делать кабелем ПВС 3х1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.
Второй кабель — от привода на сигнальную лампу, на схеме он обозначен 2х0,75 (можно взять и 2х0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от блока на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная «шляпка» выводите провод на лицевую плоскость столба прямо под «шляпкой».

Теперь рассмотрим провода питания электроприводов, каждому приводу необходим 3-х жильный кабель. Кабель должен выходить на высоте несколько меньшей чем высота установки приводов. Кабель обязательно должен быть гибким и многожильным. Лучше всего использовать ПВС 3х1,5. Провод двигателя №1 (ближнего к блоку) идет от привода к блоку в пластиковой гофре (провод, как показывает практика) лучше защищать). В нескольких местах гофру нужно прикрепить с к столбу специальным крепежем. Если столбы металлические то провода завести внутрь и вывести непосредственно возле распашного привода. Вот так:

Для металлических столбов так:

Для привода установленного на дальнем от блока управления столбе также необходим 3-х жильный кабель ПВС3х1,5. Этот провод проходит под проёмом, его удобно вести в одной гофре с проводом фотоэлемента ТХ. На фото ниже пример правильно выполненной проводки для распашных ворот.

Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить «домофонным сигнальным кабелем» 4х0,22.

Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500-600мм от земли. См фото:

Для распашных ворот иногда полезно установить вторую пару фотоэлементов, особенно, если ворота не прозрачны и Вы не видите, что находится за ними. Эти фотоэлементы устанавливаются за воротами на расстоянии чуть более чем длина одной створки. Для их монтажа необходимо забетонировать стойки (в простейшем случае труба 60х30) и провести проводку к блоку управления. Управляющие контакты этих фотоэлементов устанавливаются в клеммы STOP и GND перемычка стоящая там удаляется. С комплектами автоматики базово идет один комплект фотоэлементов, поэтому если вышеописанный случай актуален для Вас тогда есть смысл приобрести еще одну пару фотоэлементов.

Ближний к блоку управления фотоэлемент (приемник, RX) требует 4-х жильного провода — 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4х0,35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны. Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15-20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.

Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, удобно вести в одной гофре с проводом питания двигателя №2), поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.

Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»

То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.

Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.

Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.


Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.

На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.




Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)


Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.

Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.

Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.

После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.

Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.

Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой

Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.

Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Открыватели ворот | Открыватели ворот

Когда вы думаете об установке ворот для вашего бизнеса или домашнего использования, вы, вероятно, захотите подумать о том, какой тип открывания ворот вы хотите установить. Когда вы или ваши водители привозите или вывозите грузы, устройство для открывания ворот значительно упрощает задачу. Вам не нужно будет выходить из автомобиля, открывать ворота, въезжать, а затем снова выходить, чтобы закрыть ворота. Достаточно нажать кнопку или ввести код безопасности, и ворота откроются и закроются позади вас.Некоторые типы предприятий используют открыватели ворот. Некоторые складские помещения используют открыватели раздвижных ворот для обеспечения безопасности, поэтому клиенты должны вводить код, чтобы открыть ворота. В охраняемых многоквартирных комплексах также используются электрические открыватели для безопасности и удобства.

Когда вы думаете об автоматическом открывателе ворот, вам необходимо решить, хотите ли вы, чтобы ворота распахивались или открывались, когда вам нужно войти внутрь. Удобство и безопасность открывания ворот не только обеспечивают легкость и удобство, но и Безопасность установки устройства для открывания ворот не дает посторонним проникнуть в машину, чтобы забрать вещи из вашей собственности.

Важно тщательно спланировать, потому что установка устройства открывания ворот — очень дорогое удовольствие. Вам нужно убедиться, что вы получаете правильный, из-за затрат, связанных с тем, что тот, который вы покупаете, не соответствует вашим потребностям. Это не то, во что вы можете пойти случайно. Проведите исследование, точно знайте, чего вы хотите, и получите совет от профессионалов, чтобы сделать ваш опыт максимально комфортным. Есть несколько стилей и опций, из которых можно выбрать, так что планируйте все тщательно.

Типы электрических открывателей ворот

Доступно несколько типов ворот.

1. Устройство открывания откатных ворот

Откатные ворота построены так, что они проходят параллельно линиям ограждения, поэтому они занимают меньше места для экономии места. Некоторые открыватели откатных ворот поставляются с одним приводом, который используется, когда у вас только одни ворота. Однако, если у вас двойные ворота, вам нужно будет иметь двух операторов, так как для каждого шлюза потребуется отдельный оператор.

Откатные ворота

При выборе открывателя для откатных ворот вы должны учитывать, сколько вы ожидаете от устройства открывания для ворот.Если он предназначен только для легкого использования, например, для вашего дома, или для легкого использования в вашем бизнесе, вы сможете приобрести открыватель ворот, созданный для более легкого использования. Однако, если ваш открыватель ворот будет подвергаться интенсивному ежедневному использованию, вам нужно будет приобрести более мощный открыватель ворот, который сможет выдержать ежедневное использование.

Многие выбирают открыватели раздвижных ворот для своих подъездных путей, потому что автомобили будут припаркованы прямо у ворот на подъездной дорожке. Распашные ворота не подходят для подъездных ворот, потому что автомобили должны быть припаркованы достаточно далеко от дороги, чтобы их не ударили распашные ворота.

Откатные ворота откроются по направляющим, расположенным поперек проезжей части, и оператор использует зубчатый венец, который идеально входит в зубчатые направляющие, позволяя зубчатому колесу легко скользить при открытии.

Многие обзоры открывателя для раздвижных ворот положительны, в них отмечается простота установки и общая производительность открывателя. Возможно, вы захотите изучить руководство покупателя открывателя ворот , чтобы помочь вам найти правильные ворота для ваших целей.

Aleko — отличный поставщик открывателей для ворот, на которые должен обратить внимание взыскательный покупатель. Aleko также думает о том, что они экологичны, производя свои солнечные панели, которые управляют открывателями ворот. Ознакомьтесь с руководством покупателя открывателя ворот, чтобы узнать, что вы можете узнать о открывателях для распашных ворот с питанием от солнечных батарей. У них также есть открыватели для распашных ворот, у которых есть резервные батареи на случай отключения электроэнергии, чтобы ваши распашные ворота открывались всякий раз, когда вам нужно, чтобы они открылись.

Лучший выбор:

Устройство открывания откатных ворот ALEKO AR1450

Полный обзор

2.Открыватели для распашных ворот

Устройство открывания распашных ворот отличается прочностью и способностью распахивать самые тяжелые ворота. Одним из отличных дополнений к автоматическому открыванию ворот является подземный датчик США, который устанавливается под землей в стратегическом месте, так что ваши ворота автоматически открываются для вас, чтобы вы могли пройти, и закрываться после того, как вы очистили ворота. Это могло бы стать отличным дополнением и сэкономить время. Больше не нужно выходить в ненастную погоду, чтобы открывать и закрывать эти надоедливые ворота.

Распашные ворота

Распашные ворота обычно работают тише и вызывают меньше проблем с ремонтом, потому что в них не так много движущихся частей, как в откатных воротах. Однако, как указывалось ранее, область, где вы рассматриваете открыватель ворот, может быть небольшой и тесной, поэтому она не подходит для распашных ворот. Кроме того, если привод находится на склоне, калитка будет не лучшим выбором.

US Automatic предлагает несколько прочных, прочных открывателей ворот, получивших пять звездных оценок от большинства клиентов.US Automatic производит открыватели ворот, которые могут удовлетворить любые потребности клиентов.

Лучший выбор:

US Automatic Sentry 300 S открывалка для ворот коммерческого сорта автоматическая

Полный обзор

В то время как распашные ворота для жилых помещений легче, тяжелые ворота из кованого железа предназначены для тех тяжелых работ, где ворота будут часто открываться и закрываться ежедневно. Выбирайте открыватели ворот с электроприводом, аккумулятором или солнечной батареей.

3. Двойные открыватели ворот

Mighty Mule делает очень мощное устройство для открывания двойных ворот, которое легко открывает эти большие двойные ворота.Вы можете ознакомиться со спецификациями двойных открывателей ворот в Интернете, чтобы точно узнать, какие размеры вам нужно установить. Согласно отзывам , и обещаниям производителя, открыватели ворот легко устанавливаются за 2-3 часа. Вы получите надежную починку на несколько часов вашего времени. И просто подумайте о времени, которое вы можете сэкономить, избавившись от необходимости садиться в машины и выходить из нее, а также о том, что, наконец, вы сможете избежать плохой погоды.

Двустворчатые распашные ворота

Вы также можете найти качественные двойные открыватели ворот от Aleko , так что не забудьте проверить их ассортимент открывателей ворот и мощность открывателей для солнечных батарей.Они производят качественные двойные открыватели ворот, которые надежны и удовлетворят любые потребности.

Конечно, US Automatic производит качественные двойные открыватели ворот с вашим выбором открывателей с электрическим или аккумуляторным питанием, которые не уступают лучшим производителям ворот. Эти открыватели для ворот являются одновременно сверхмощными и надежными, они способны выдержать любое количество использований, которое вы можете им бросить.

Как и в случае с другими типами открывателей для ворот, прежде чем покупать у кого-либо свой открыватель для двойных ворот, убедитесь, что вы знаете все свои спецификации, чтобы не тратить время на покупку открывателя, который не соответствует вашим потребностям.Для вас это будет не только большой тратой времени, но и серьезным расходом для ваших финансов.

Когда вы будете готовы получить эти открыватели ворот, вам нужно убедиться, что место, где вы собираетесь их установить, находится рядом с источником питания переменного тока 110 вольт. Конечно, вы всегда можете купить двойные открыватели ворот на солнечной энергии, если нет источника питания переменного тока на 110 вольт.

Независимо от того, у какой компании вы решите купить открыватели для ворот, убедитесь, что вы читаете отзывы других клиентов.Вам захочется узнать о качестве и простоте монтажа. Также узнайте, предоставляет ли компания хороший сервис, если что-то перестает работать. Это ваши ворота, так что возьмите на себя ответственность и сделайте все правильно с первого раза.

Ворота алюминиевые двойные распашные OXFORD

У вас есть новый строительный проект или проект по ремонту вашего здания? Вам обязательно понадобятся ворота, чтобы обеспечить подъезд на автомобиле к вашему поместью. Более того, если ваш домен закрыт воротами и забором, это более безопасно.Так что не забудьте отгородить жилой дом забором в сопровождении калитки. Более того, теперь у вас на рынке широкий выбор ворот. Несмотря на растущую популярность откатных ворот, распашные ворота по-прежнему остаются популярной моделью ворот из-за своих преимуществ. Лучший адрес для поиска первоклассных распашных ворот — MisterGatesDirect. Сегодня мы собираемся показать вам модель алюминиевых ворот, предлагаемых нашим брендом: двустворчатые распашные ворота из гнутого алюминия OXFORD.

ОТКАТНЫЕ ВОРОТА, МНОГОМЕРНЫЕ ВОРОТА

По практическим соображениям распашные ворота представляют собой более интересный тип открывания, чем откатные ворота.

Во-первых, распашные ворота проще в установке по сравнению с откатными воротами. Фактически, с этим типом открывания вам не нужно обеспечивать пространство для бокового смещения вправо или влево от местоположения ворот (в случае откатных ворот). Таким образом, распашные ворота идеально подходят для определенных участков, конфигурация которых не позволяет устанавливать откатные ворота.Кроме того, установка распашных ворот проще, чем установка откатных ворот. В частности, установка откатных ворот предполагает все более сложные кладочные работы.

Для распашных ворот вам просто нужно обеспечить достаточный зазор, чтобы их можно было открыть. Более того, направление, в котором открываются ворота, не обязательно должно быть внутрь зоны, которую они обслуживают. Фактически, вы также можете выбрать распашные ворота, которые открываются наружу.В этом случае, однако, необходимо убедиться, что створки ворот при открывании наружу не заходят на дорогу общего пользования.

Распашные ворота доступны в различных стилях. С одной стороны, это классические модели: прямые распашные ворота и распашные ворота в жандармской шляпе или фигурные ворота. С другой стороны, существуют и более современные стили распашных ворот, такие как угловые ворота (низкие или высокие) и выпуклые ворота. Все эти модели могут быть сплошными воротами (с заполнением) или перфорированными воротами (например.грамм. с решетками). Фактически, каждый выбирает ту модель ворот, которая ему по вкусу и которая может быть интегрирована в общий декор своего жилища. В любом случае обратите внимание, что ворота и калитка должны выглядеть одинаково, чтобы обеспечить определенную согласованность в ваших установках. Однако в настоящее время существуют калитки, которые встраиваются непосредственно в створку ворот (как для откатных, так и для распашных ворот). В любом случае это всегда распашные ворота, независимо от их характера.

ПОЧЕМУ ВЫБИРАЮТ АЛЮМИНИЕВЫЕ АВТОМОБИЛЬНЫЕ ВОРОТА?

Распашные ворота из алюминия становятся все более популярными среди частных лиц и профессионалов из-за преимуществ, предлагаемых алюминием.

Ворота — это первый видимый элемент вашего поместья, поэтому их внешний вид должен быть хорошо выбран, чтобы хорошо смотреться при входе в вашу собственность. Вот почему большинство людей часто выбирают алюминиевые ворота. По сравнению с другими моделями ворот (деревянные ворота, кованые ворота, стальные ворота, ворота из ПВХ), алюминиевые ворота являются современными воротами. Действительно, алюминий — очень элегантный современный материал, идеально подходящий для украшения как внутренних, так и наружных столярных изделий. К тому же алюминий очень стойкий и не боится коррозии (ржавчины), непогоды (очень хорошо переносит сложные климатические условия или соленость).Более того, чтобы алюминиевые столярные изделия имели гарантированный срок службы, вам не нужно проводить за ними какое-либо специальное обслуживание. Фактически, несколько раз в год смоченной в мыльной воде губки более чем достаточно для ухода за алюминиевыми воротами.

Как и другие внешние и внутренние проемы здания (раздвижные ворота, гаражные ворота или рольставни), распашные ворота также являются типами открывания, которые могут быть моторизованными. Моторизация ворот, также известная как привод ворот, представляет собой систему для автоматического открытия и закрытия распашных и откатных ворот.Управление двигателем осуществляется с помощью устройств дистанционного управления (специальные пульты дистанционного управления или смартфон при использовании домашней автоматизации). Мотор отвечает за открытие и закрытие створки распашных ворот вместо людей. Таким образом, вы извлекаете выгоду из комфорта использования ваших автоматических распашных ворот. Кроме того, ворота, оснащенные мотором, безопаснее ручных ворот. Действительно, привод ворот самоблокирующийся. Это означает, что ваши электрические ворота не могут быть легко открыты вручную, когда они закрыты. Это связано с жесткостью электромеханического двигателя (эффективен против взлома).

Обратите внимание, что алюминиевые распашные ворота легко моторизуются. Действительно, алюминий — легкий материал, поэтому подобрать для него подходящую моторизацию распашных ворот несложно (не нужно искать очень мощный мотор для ворот).

Цилиндровая моторизация и моторизация с шарнирно-сочлененными рычагами — это виды моторизации, предназначенные для распашных ворот. Автоматизация распашных ворот — хорошее вложение, чтобы воспользоваться преимуществами этой технологии.

ОПЦИЯ ДЛЯ ПОЛНОСТЬЮ ИЗОГНУТЫХ АЛЮМИНИЕВЫХ ВОРОТ OXFORD ОТ MISTERGATESDIRECT

MisterGatesDirect предлагает широкий ассортимент ворот, и одна из них — алюминиевые распашные ворота OXFORD с двумя изогнутыми створками, высококачественные распашные ворота.

MisterGatesDirect — это очень прочные алюминиевые столярные изделия. Это связано с прочностью нашего алюминия, сертифицированного знаком Qualicoat (качественная лакировка). На 100% перерабатываемый и не содержащий свинца алюминий, используемый при производстве ворот, также очень экологичен.

С нашей моделью сплошных ворот с основанием вам больше не нужно устанавливать смотровую заслонку на алюминиевые распашные ворота, чтобы они были защищены от любопытных взглядов прохожих … Для этих двухстворчатых алюминиевых распашных ворот OXFORD с изогнутым корпусом Доступны несколько цветов на любой вкус: белый и серый, а также зеленый, синий, бордовый, черный, коричневый сепия, … Кроме того, вы можете выбрать ворота стандартного размера или алюминиевые ворота на заказ.

Нет ничего лучше изогнутых ворот, чтобы придать дому более привлекательный вид.Более того, отделка этих ворот была очень хорошо проработана, чтобы предложить вам очень эстетичный вход.

Вы можете разместить заказ на изогнутые ворота OXFORD прямо на нашей платформе онлайн-продаж всего за несколько кликов. Воспользуйтесь нашими предложениями по изготовлению ворот по индивидуальному заказу с очень хорошим соотношением цена / качество, которые доставляются к вам домой.

(PDF) Цепи восстановления высокого уровня производительности для схем межсоединений с пониженным размахом малой мощности

— + —

Обычный FS

VDDH = 2.5V

+

Cross-PMOS (Pass)

VDDL = I

.8V

— + —

Cross-PMOS (Inverter)

* Назад

Bias

+

1

,5

2

2,5

Длина интерконекта (см)

Рисунок 9: Рассеиваемая мощность

4,5

-1

I

4

3,5-20003

.5

22

-r

v

a

0

a

x

0 ”

g

1,5

0

0,5

0,5

0,5

0,5

Обычный-FS

VDDH =

+

Cross-PMOS (Pass)

-e-

Cross-PMOS (Inverter)

VDDL =

+ Back Bias

+

strapped 1

1.5

2

2,5

3

Длина Interconect (см)

Рисунок 10: Устройство задержки мощности

4,5

I

I

4

3,5

h

3

U

a

e

2,5

22

h

B

g

1,5

0

a

0,5

ConwnDtion5V

+

Cross-PMOS (Pass)

4

Cross-PMOS (Inverter)

VDDL = 1’8V

Bootstrapped

4.

цепи восстановления

ВЫВОДЫ

ВЫВОДЫ LRC) предлагаются

, подходящие для высокопроизводительных схем межсоединений с малой размахом

. В LRC с обратным смещением напряжение смещения

прикладывается в колодце PMOS, чтобы

увеличило пороговое напряжение и уменьшило ток утечки

, вызванный входом с малым размахом.Вторая конфигурация

использует схему самонастройки, чтобы

восстанавливал низкий размах сигнала высокого размаха без потребления энергии постоянного тока

. Предлагаемые LRC представляют

улучшенных характеристик задержки и мощности, тогда как

по сравнению с существующими перекрестно связанными LRC. Более

, в частности, за счет использования одного из предложенных LRC в схеме

с малой размахом, может быть достигнуто снижение мощности 1: ion

20%

и увеличение задержки мощности

на 31%,

при сравнении к схеме с низким размахом, использующей

, перекрестно связанный PMOS LRC с

транзистором

проходов.

Более того, по сравнению со схемой межсоединения с полным размахом

, коэффициент усиления, вносимый схемой

с малым размахом с одним из предложенных LRC, приближается к 60% для мощности

и

50% для мощности продукт задержки

5.

ССЫЛКИ

[l]

D.

W.

Dobberpuhl и др., «A

200-МГц,

64-b двойной-

микропроцессор CMOS. ”, IEEE Journal of

Solid State Circuits, vol.27,

нет.

11,

п.п.

1555-

1566, ноябрь 1992 г.

[2]

M.

Хираки и др., «Data-Dependent Logic Swing

Internal Bus Architecture for Ultra Low Power

LSI’s», IEEE Joumal твердотельных цепей, т.

30, вып. 4, п. 397-402, апрель 1995.

[3] Ямаути,

H.

и др., «Асимптотически нулевой

Power Charge-Recycling

BUS Architecture для

с питанием от батарей ULSI со сверхвысокой скоростью передачи данных»,

IEEE Joumal of Solid-State Circuits, vol.30, нет. 4,

п.п. 423-431, апрель 1995 г.

[4] I.

S.

Bellaouar и др., «Маломощные драйверы CMOS / BiCMOS

и приемники для межсоединений на чипе

», IEEE Jclurnal of Твердотельные

Схемы, об. 30, нет. 6, п. 696-700, июнь 1995.

[5]

Y.

Накагоме и др., «Sub-1-17 Swing Internal Bus

Architecture for Future L, ow-Power ULSI», IEEE

Joumal твердотельных схем, т.

28,

нет. 4, п.

414-418, апрель

1993.

[6]

H.

Кодзима и др., «Схема полусинхронизации

для 75% энергосбережения в схеме синхронизации»

IEEE Journal of Твердотельные схемы, т. 30, нет. 4,

п.п. 432-435, April 1995.

[7]

G.

C. Cardarilli, et al., «Low Voltage Swing

Circuits for Low Dissipation Busses», Proc.

из

IEEE International Symposium on Circuits and

systems, vol. 3, п. 1868-3870, 1997.

[8]

R.

Колшан и др., «Новая схема интерфейса CMOS-шины с уменьшенным качанием

для высокоскоростных систем СБИС с низким энергопотреблением

», Proc. симпозиума IEEE International

по схемам и системам, т. 4, п.

[9]

H.

Zhang et al., «Низкие колебания внутрикристальной сигнализации

: эффективность и надежность», IEEE

Transactions on VLSI Systems, vol.2000, нет. 3,

п.п. 264-272, июнь 2000.

[lo]

H.

Kawaguchi и

T.

Sakurai, «Уменьшенный

Flip-Flop (RCSFF) для мощности 63%

сокращения» , IEEE Journal

of

Solid State Circuits,

vol. 33, нет.

5,

pp. 807-811, May 1998

351-354, 1994.

622

Gate Operators Jacksonville — Access Control Jacksonville

Контроль доступа — это широкая концепция, которая включает в себя множество методов обеспечения безопасности, устройства и системы.Это наиболее прямая форма безопасности, определяющая, кто или что проходит через точку входа, будь то дверной проем, ворота или что-то еще.

Операторы шлюзов вписываются в общую схему управления доступом очень специфическим образом: это методы, с помощью которых шлюз физически разрешает доступ. Операторы шлюзов существуют как часть широкого набора устройств, появляющихся во множестве возможных конфигураций.

Что конкретно такое операторы ворот? Это физические механизмы, которые фактически открывают сами ворота, приводимые в движение точкой контроля доступа.Контроль доступа определяется учетными данными, которые могут быть любыми, от карточек-ключей до отпечатков пальцев, что позволяет входить только авторизованным пользователям или транспортным средствам. Это выполняет оператор ворот, открывая сами ворота.

Оператор шлюза, используемый в определенных обстоятельствах, определяется типом и размером шлюза и другими контекстными мерами. Различные приводы ворот используются для распашных, подъемных и других типов ворот и будут установлены соответствующим образом. Это означает, что некоторые из них устанавливаются на уровне земли, некоторые — над головой, а некоторые будут работать непосредственно на шарнирах ворот.Однако более важным, чем стиль открывателя ворот, является его функция и мощность.

Приводы ворот могут получать питание разными способами. Чаще всего они подключаются к окружающей электросети и работают в той же сети, что и имущество, которое они защищают. Обратной стороной здесь является то, что сбой питания может перекрыть доступ к данному объекту. Вот почему система контроля доступа к твердым воротам будет включать в себя резервную батарею. Благодаря локально хранимому резервному аккумулятору ворота будут продолжать работать во время отключения электроэнергии, обеспечивая безопасный вход и выход.Еще один популярный вариант питания — солнечная энергия. Установленные на месте солнечные панели будут обеспечивать электропитание оператора ворот, сокращая затраты на электроэнергию и снижая воздействие на окружающую среду. Естественно, этот тип питания также потребует резервного аккумулятора.

Операторы шлюзов могут иметь различные стили и уровни технологий, но все они имеют общий фундаментальный элемент: они представляют собой физический механизм, с помощью которого предоставляется сам доступ. Таким образом, они являются основой любой системы контроля доступа к воротам. Ваш собственный оператор ворот всегда будет определяться вашими потребностями, если позволяет бюджет.

Заинтересованы в бесплатном предложении? Заполните форму ниже, и мы свяжемся с вами в ближайшее время:

Driveway Gate Ideas (Ultimate Guide)

В этом руководстве мы делимся идеями подъездных ворот для распашных, раздвижных и выдвижных конструкций. Вы увидите плюсы и минусы каждого типа материала для проезжей части, чтобы выбрать лучший для своего дома. Ворота

Driveway — это то, от чего может выиграть почти любой домовладелец. Во-первых, они могут добавить элегантности любой подъездной дорожке.В той или иной степени они своим присутствием стремятся сделать подъездную дорожку чуть более важной.

Однако то, что они имеют эстетическое назначение, не означает, что они ограничены только внешним видом. Эти подъездные ворота также могут в разной степени обеспечивать безопасность и конфиденциальность домовладельцам. Вы же не хотите слепо выбирать ворота для дома. Есть определенные вещи, которые нужно знать, которые помогут вам найти ворота, которые не только функциональны, но и соответствуют вашим потребностям. Здесь мы рассмотрим некоторые идеи, которые помогут вам сократить огромное количество вариантов для ворот вашей мечты.

Проекты ворот подъездных путей

Что касается типов проездов и их ворот, вы не ограничены одним типом конструкции. На самом деле, на рынке существует несколько видов ворот. Каждые из этих ворот также требуют разного количества места для установки и использования.

Распашные ворота подъездной дороги

Во-первых, давайте взглянем на распашные ворота. Эти ворота работают именно так, как следует из названия; они открываются и закрываются, чтобы позволить машинам въезжать и выезжать с проезжей части, точно так же, как дверь распахивается или закрывается, чтобы впустить кого-то в комнату или выйти из нее.

Совершенно важное замечание при установке распашных ворот на подъездных путях: вы не хотите, чтобы они распахивались, чтобы блокировать движение. Другими словами, если у вас есть распашные ворота в конце дороги, вы не захотите открывать эти ворота в сторону дороги. Вместо этого вы захотите открыть эти ворота в сторону дома, где они с меньшей вероятностью вызовут проблемы.

Если вам нужны ворота, которые открываются наружу, а не внутрь, не забудьте установить их на выемке на дороге.Таким образом, когда они откроются, они останутся на вашей собственности, а не будут блокировать поток трафика. По крайней мере, это углубление должно выдерживать поворот ворот. Тем не менее, рекомендуется добавить несколько дополнительных ножек для дополнительной уверенности в безопасности.

Что касается ширины пространства, необходимого для этих ворот, обычно она не намного больше ширины ворот или самих ворот. Это связано с тем, что большинство распашных ворот открываются при перемещении ворот по дуге 90 градусов внутрь или наружу.Они не разворачиваются настолько, чтобы составить линию с выемкой на подъездную дорожку, поэтому не занимают слишком много дополнительного места.

Распашные ворота — это также ворота, которые обычно необходимо устанавливать на ровной поверхности. Таким образом, вы можете рассматривать распашные ворота только в том случае, если ваша подъездная дорога довольно ровная. Учтите следующее: если подъездная дорога не совсем плоская, есть вероятность, что при открытии или закрытии качающиеся ворота могут поцарапать землю или даже застрять. Тем не менее, существуют конструкции, в которых можно использовать наклонные проезды, но может потребоваться специальная установка.

Распашные ворота для наклонных проездов

Для тех, у кого подъездные пути наклонные, есть несколько дополнительных опций. Распашные ворота в гору — один из таких вариантов. Эти ворота открываются, чтобы соответствовать возвышенности, на которой они открываются. Эти ворота довольно сложно установить, и если они вам нужны, лучше доверить это профессионалам, чтобы избежать каких-либо проблем, связанных с непостоянством распашных ворот этого типа.

Подъемно-распашные ворота — еще один вариант, который отлично подойдет, если вы живете в районе, где выпадает много снега, который мешает открытию ворот.Прежде чем углубляться в то, как работают эти ворота, стоит отметить, что они довольно дороги по сравнению с другими распашными воротами из-за используемой технологии.

Подъемно-распашные ворота используют гидравлический подъемник. Этот гидравлический подъемник немного приподнимает ворота перед их открытием и продолжает поднимать их, пока они открываются до конца.

Одинарные распашные ворота Vs. Ворота двойные распашные

Распашные ворота одинарные — Посмотреть на Amazon

Есть два основных типа распашных ворот.Сюда входят одинарные распашные ворота или комплект двойных распашных ворот.

Одинарные распашные ворота состоят из одинарных ворот, очень похожих на дверь спальни. Обычно рекомендуется, чтобы они были шириной 16 футов или меньше. Некоторые операторы ворот допускают использование ворот шириной не более 20 футов.

Двойные распашные ворота — Посмотреть на Амазонке

Двустворчатые распашные ворота — выбор многих из-за их более элегантного дизайна. Двойные ворота состоят из двух ворот, очень похожих на пару французских дверей.Вместе эти ворота имеют ту же рекомендуемую ширину, что и одиночные распашные ворота, но это измерение делится между двумя воротами.

Чтобы ворота выглядели привлекательно, они должны быть одинакового размера. Например, если вы пытаетесь создать двойные распашные ворота шириной 16 футов, вы должны использовать пару ворот длиной 8 футов по отдельности.

Privacy Driveway Gates

В то время как декоративные ворота, которые имеют форму, позволяющую людям видеть через ворота на другую сторону, могут быть красивыми.Однако это не то, чего все хотят от подъездных ворот. Некоторые предпочитают ворота, которые работают как ограждение для частной жизни; не позволять посторонним лицам заглядывать за ворота на территорию домовладельца.

Ответом на эти пожелания домовладельцев является использование ворот для уединения. Эти ворота прочные, а не позволяют кому-либо смотреть с одной стороны на другую. Ворота, подобные этим, обычно довольно высокие, чтобы никто не смотрел сверху.

Следует отметить, что у этих ворот непростые, массивные стены.Чаще всего они проектируются так же привлекательно, но без каких-либо дизайнерских штрихов, создающих открытое пространство.

Ворота безопасности подъездной дороги

Шлюз безопасности подъездной дороги

— см. На Amazon

Как и ворота, обеспечивающие конфиденциальность, ворота безопасности на проезжей части предназначены для защиты от нежелательных вторжений на вашу собственность. Ворота безопасности должны быть построены хорошо и из материалов более высокого качества, чтобы обеспечить надлежащую защиту. Это означает наем квалифицированного подрядчика для выполнения строительно-монтажных работ.Эти типы ворот часто управляются с помощью пульта дистанционного управления или клавиатуры, чтобы обеспечить быстрый вход.

Складные ворота

Ворота на проезжей части могут открываться несколькими способами. Фактически, через мгновение мы рассмотрим ряд других способов проектирования ворот. Один из способов, которым ворота могут быть настроены для открытия, — это складные ворота подъездной дороги.

Эти ворота более одного раза сегментированы петлями на самих себе, а не на одной точке поворота. В открытом состоянии эти сегменты складываются друг в друга, а в закрытом состоянии они разворачиваются в обратном порядке, закрывая проезжую часть.

Некоторые из этих ворот свободно складываются. Это означает, что они складываются без направляющей. Однако чаще их устанавливают на направляющих, чтобы при складывании или закрытии их можно было контролировать, и они не могли свободно раскачиваться.

Переносные ворота для проездов

Комплект переносной подъездной дороги — см. На Amazon

Полная установка подъездных ворот может быть долгосрочным или даже постоянным решением для домовладельцев. Однако, как вы уже догадались, у вас есть вариант, если вы не хотите чего-то, что требует стольких обязательств.

Переносные ворота для проездов — это ворота, которые легко поднимаются и легко снимаются. Они работают так же, как любые другие переносные ворота, такие как детские ворота, и могут быть установлены всего за несколько минут, поскольку обычно у них есть собственная подставка или они сидят на колесах.

У переносных ворот есть некоторые недостатки. Во-первых, они не слишком хороши в плане безопасности. Это имеет смысл только потому, что, если что-то можно устранить за несколько простых шагов, это не будет отличным способом удержать кого-то подальше.

Другой проблемой для некоторых является то, что переносные ворота обычно не являются моторизованными. Там, где специализированные ворота обычно реагируют на электронный ввод, когда открывать и закрывать, переносные ворота обычно делают так, чтобы их физически убирали с дороги.

Откатные ворота

Комплект для раздвижных ворот — Посмотреть на Amazon

Теперь посмотрим на откатные ворота. Это ворота, которые, как следует из названия, открываются и закрываются. В этой категории есть несколько подкатегорий, таких как автоматические откатные ворота, откатные ворота с V-образной направляющей, откатные ворота для задней трубы и консольные откатные ворота.

Автоматические откатные ворота — это именно то, на что они похожи — они автоматически скользят в одном горизонтальном направлении или в другом. Это благодаря колесам, которые помогают им двигаться. Когда дело доходит до размера, этого типа ворот нужно совсем немного. Это потому, что вам понадобится достаточно места, чтобы ворота могли занимать как открытые, так и закрытые ворота. Другими словами, вам понадобится пространство, выходящее за пределы проезжей части в направлении движения ворот, равное ширине проезжей части плюс около 3 футов дополнительного пространства.

В качестве альтернативы некоторые из этих ворот сделаны таким образом, что открывается только «половина» ворот. Если у вас есть 20-футовая подъездная дорога, вы можете использовать ворота, которые открываются на 10 футов. Вместо того, чтобы эти ворота выходили на сторону проезжей части, они просто перекрывались бы оставшимися неподвижными воротами.

Откатные ворота с V-образной направляющей

Откатные ворота с V-образной направляющей — это наиболее распространенный тип откатных ворот, которые довольно часто встречаются при рассмотрении автоматических откатных ворот. Эти типы ворот получили свое название от перевернутой и слегка приподнятой формы «v» дорожки.

Как обсуждалось ранее, эти типы ворот занимают довольно много места, так как вам нужно достаточно места, чтобы ворота могли сидеть, когда они открыты. Опять же, вам также понадобятся дополнительные 3 фута места для электрического открывателя ворот. Ворота с V-образным профилем также могут быть использованы с альтернативным выбором, который обсуждался ранее.

Важно отметить, что скользящие заслонки V-образной направляющей не будут работать должным образом, если дорожка нечеткая. Так что, если вы живете в снежных условиях, это может быть не для вас.

Задние направляющие для направляющих труб

Далее идут задвижки на направляющих для труб. Эти типы ворот чаще встречаются с воротами нижнего конца. Например, простой забор из сетки рабицы. Для них требуется столько же места, сколько и для шиберных затворов с V-образной направляющей.

Важная вещь, которую следует отметить в отношении задних направляющих для направляющих труб, — это то, что конец ворот должен иметь два колеса. Эти колеса крепятся на трубах, установленных на самих панелях забора. На другом конце ворот каретка в сборе должна иметь одно резиновое колесо, в то время как другое колесо должно быть колесом с V-образной гусеницей.Ворота не должны быть автоматизированы с какой-либо другой конфигурацией.

Ворота откатные консольные

Теперь о консольных откатных воротах. Помните, как мы говорили, что откатные ворота с V-образным профилем — не лучшее решение, если вы живете в снежных или ледяных условиях, когда путь будет заблокирован? Ну, консольные ворота — вариант для этих людей.

Причина этого в том, что консольные ворота — в отличие от откатных ворот с V-образной гусеницей и задних направляющих для труб — не имеют колес на земле.Колеса на консольных воротах находятся на вертикальной стойке с воротами между ними. Когда эти колеса двигаются, они открывают или закрывают ворота.

Однако у консольных ворот есть и обратная сторона. То есть им нужно много места, больше, чем любым другим раздвижным воротам на самом деле. Сами ворота должны быть примерно на 150% больше, чем ширина проезжей части. Другими словами, если у вас будет подъездная дорожка шириной 16 футов, ваши ворота должны быть длиной 24 фута.

Выдвижные ворота

В этом разделе мы рассмотрели несколько различных вариантов ворот.Теперь давайте рассмотрим еще две разные категории откатных ворот: откатные откатные ворота и откатные ворота.

Первые, откатные раздвижные ворота. К этой категории относятся такие варианты, как ворота с V-образным пазом или задвижки с направляющей для труб. Они работают на гусеницах, по которым движутся колеса, чтобы сдвинуть раздвижные ворота.

Роликовые ворота

Роликовые ворота не полагаются на рельсы. В отличие от ворот, таких как откатные ворота с V-образной направляющей или откатные ворота для задних направляющих труб, эти ворота катятся прямо по земле.Это делается с помощью резиновых или газонаполненных колес.

Солнечные ворота для проездов

Здесь следует упомянуть, что эти типы ворот должны быть запитаны, чтобы открываться без ручного вмешательства. Это может быть дорогостоящим, если вы полагаетесь на свой счет за электричество, чтобы компенсировать слабину.

В качестве альтернативы рассмотрите возможность использования солнечной энергии для управления воротами на подъездной дорожке. Он потребляет энергию солнечного света в течение дня через солнечные панели, чтобы использовать ее в качестве энергии для работы оператора ворот.Это не только работает круглый год, но и стоит намного дешевле, чем традиционные методы получения энергии. Операторы ворот солнечных панелей могут стоить дороже при установке.

Выбор ворот для изгиба Vs. Прямые дороги

При выборе подъездных ворот следует учитывать ряд факторов. Для большинства людей подойдут не любые ворота. Одна из таких переменных, которую следует учитывать, заключается в том, является ли ваша подъездная дорога прямой или полна изгибов и поворотов.

Совершенно очевидно, что прямые проезды образуют прямую линию.Это обычное явление, когда речь идет о домах меньшего размера или домах с меньшей площадью собственности. Их также можно использовать с эстетической точки зрения, поскольку они могут быть легко облицованы деревьями или другими элементами дизайна. Прямые подъездные пути обычно не позволяют пропускать столько машин или такой большой транспортный поток.

Изогнутые подъездные пути обычно позволяют больше автомобилей, чем простая прямая подъездная дорога, и чаще используются, когда домам требуется более длинный подъездной путь.

Самое главное здесь то, что вы хотите, чтобы ворота очищали всю подъездную дорожку.Если у вас извилистая подъездная дорога, убедитесь, что вы используете подъездные ворота, такие как распашные ворота, чтобы они вообще не блокировали подъездную дорожку при открытии. Когда дело доходит до изогнутых проездов здесь, важно учитывать угол, под которым изгибается подъездная дорожка, или насколько круто она изгибается.

Также важно учитывать, из чего сделана подъездная дорожка. Подъездная дорожка с ровной поверхностью, такой как асфальт или бетон, подойдет подъездные ворота с более низкими сиденьями. Если подъездная дорога имеет менее ровную поверхность, такую ​​как гравий или рыхлый камень, вы можете использовать ворота подъездной дороги, которые установлены немного выше, чтобы не царапать материал подъездной дорожки.Обычно это учитывается только тогда, когда гравий или камень уложены довольно высоко. В любом случае должен быть зазор не менее 3 дюймов между поверхностью проезжей части и нижней частью ворот.

Типы подъездных ворот

Подобно тому, как существует множество типов конструкций ворот, существует множество вариантов, из чего вы хотите, чтобы эти ворота были сделаны. Как и конструкции ворот, у всех этих материалов есть свои плюсы и минусы.

Ворота подъездные деревянные

Первый вариант материала для ваших ворот — дерево.Дерево — довольно классический выбор, к тому же универсальный.

Самый большой фактор универсальности древесины — это ее внешний вид. В зависимости от типа древесины, выбранной для подъездных ворот, конечный продукт, выбранный одним покупателем, может иметь совершенно другой цвет и текстуру, чем другой покупатель.

Дерево часто используется в качестве ворот для уединения. Это связано с тем, что древесина обычно имеет форму и поверхность, а не принимает форму металла. Итак, дизайн красив, и он не предлагает прохожим вид на ваш двор.

Как мы уже говорили, у каждого из этих материалов есть обратная сторона. Для дерева есть парочка. В первую очередь это стоимость. Дерево может быть намного дороже, чем другие материалы, такие как алюминий. В то время как простые деревянные ворота могут не слишком дорого обойтись, более тщательно спроектированные и более ценные породы дерева могут увеличить стоимость. К тому же он довольно тяжелый, что не нравятся некоторым владельцам подъездных ворот.

Распашные деревянные ворота — Увидеть на Амазонке

Есть еще понятие ТО.Древесина обычно герметизируется, когда она используется в таких приложениях, как ворота и заборы, но это не значит, что у нее нет недостатков. Он по-прежнему склонен к растрескиванию и короблению. Это означает, что если вы хотите, чтобы ваши деревянные ворота выглядели как новые, вам придется быть готовым к довольно частому техническому обслуживанию по сравнению с другими вариантами материалов.

Металлические ворота

Металлические ворота — еще одно соображение для домовладельцев. Однако использование термина «металл» довольно расплывчато.Это связано с тем, что существует несколько типов металла, которые не являются обязательными для домовладельцев, которые хотят добавить подъездные ворота.

Алюминиевые ворота подъездной дороги

Алюминий — распространенный выбор среди тех, кому нужны металлические подъездные ворота. Есть несколько веских причин, по которым алюминий — хороший выбор. У металла также есть пара недостатков.

Для начала рассмотрим преимущества алюминия. В отличие от дерева, алюминий легкий — не только по сравнению с деревом и алюминием, но и по сравнению с другими металлами.Это означает, что ваши ворота не будут провисать под собственной тяжестью, и у них не будет таких проблем с перекосом.

Кроме того, алюминий не требует особого ухода, поскольку он не так подвержен ржавчине, как другие металлы. Лучше всего то, что это довольно доступный выбор.

Как уже отмечалось, у алюминия тоже есть минусы. Один из самых важных моментов заключается в том, что алюминий не прочен по сравнению с другими металлами. Этот недостаток прочности беспокоит многих владельцев, особенно тех, кто хочет иметь подъездные ворота, обеспечивающие им безопасность.

Кованые ворота подъездной дороги

Кованые ворота для проезда — еще один вариант. Когда многие думают о кованом железе, они думают о воротах с высоким дизайном и орнаментом, и это может быть так. Кованое железо также можно использовать в более простом и скромном дизайне. Это первое преимущество ворот из кованого железа: исключительная универсальность конструкции.

И наоборот, эти конструкции редко бывают прочными, а это означает, что для тех, кто ищет уединенные ворота, кованое железо может быть не тем материалом, который вы ищете.

В то время как алюминий не очень прочен, кованое железо — чрезвычайно прочный выбор. Если вы ищете безопасность или ворота, которые выдержат суровые погодные условия, кованое железо — хороший выбор. Это не значит, что кованое железо не требует ухода. Самым большим уходом является то, что ворота необходимо очистить и покрыть, чтобы предотвратить ржавчину. Посетите эту страницу, чтобы узнать больше об обогреваемых подъездных дорогах для районов с неблагоприятной погодой.

Самый большой недостаток кованого железа — это его дороговизна.Кованое железо не только более ценно, чем алюминий, благодаря своей долговечности, но и довольно тяжелое. Это, как и в случае с деревянными подъездными воротами, немного усложняет установку и делает ее более дорогостоящей. Следует также отметить, что ворота из кованого железа с более сложной конструкцией, вероятно, будут стоить дороже, чем простые.

Кованые ворота

Вы также можете найти ворота в стиле кованого железа из нержавеющей стали, которые обеспечивают долговечность и устойчивость к ржавчине по более низкой цене.Другой вариант — оцинкованные ворота с порошковым покрытием, которые также могут выдерживать суровые погодные условия.

Звено цепи подъездных ворот

Последний металлический вариант, который мы рассмотрим, — это подъездные ворота с цепным звеном. Эти ворота обычно изготавливаются из оцинкованной стали. Это один из наиболее распространенных типов ограждений и ворот, но как они работают, в частности, в качестве подъездных ворот?

Когда дело доходит до стоимости, ограждение из цепочки очень удобно для вашего кошелька. Кроме того, как только что было сказано, он изготовлен из оцинкованной стали.Это означает, что на него нанесено покрытие для защиты от обычных проблем с металлом, таких как ржавчина.

Не всех устраивает внешний вид звена цепи. Его можно покрасить для немного другого внешнего вида, но это не изменится в его изначальном дизайне.

Есть также опасения по поводу конфиденциальности и безопасности. Что касается конфиденциальности, тут мало что можно сделать. Ссылка цепи довольно прозрачна и сама по себе не обеспечивает особой конфиденциальности.Когда дело доходит до безопасности, звено цепи тоже не очень полезно, так как по нему легко пролезть. Этого можно добиться, добавив колючую проволоку, но в жилых помещениях она используется нечасто, и многим домовладельцам не нравится внешний вид ворот.

Виниловые ворота

Последний материал, который мы рассмотрим, это винил. Винил — это синтетический материал, поэтому он действует несколько иначе, чем металл и дерево. Учитывая это, первое преимущество винила в том, что он универсален с точки зрения дизайна.Дизайн и цвет можно изменять в соответствии с желаниями самых разных домовладельцев.

Виниловые ворота также довольно просты в уходе. Виниловые ворота очистить несложно, и они не ржавеют, как металл. К сожалению, солнце может повредить винил, заставив его потрескаться и потускнеть. Справедливости ради стоит отметить, что многие производители действительно предлагают гарантии в отношении естественного износа. Если виниловые ворота подъездной дороги действительно будут повреждены, их может быть трудно исправить без полной замены.

Что касается конфиденциальности, винил может предложить многое.Во многом это связано с вышеупомянутой универсальностью конструкции.

Одним из недостатков винила является его стоимость. Поскольку из него легко создать все, что угодно потребителю, цена, которую он несет, довольно высока. Даже за готовые версии этого материала за него придется заплатить небольшую цену. Однако, как и в случае с другими типами материалов, которые могут быть использованы для ваших подъездных ворот, мы рассмотрим концепцию ценообразования позже.

DIY Подъездные ворота

Многие строители советуют проявлять осторожность, рассматривая подъездные ворота как самостоятельный проект.Хотя подъездные ворота — непростая задача, доступность наборов для подъездных ворот позволяет домовладельцам контролировать их установку. Теперь давайте посмотрим, как использовать эти подъездные ворота, сделанные своими руками.

Для начала внимательно прочтите гарантию и инструкцию по эксплуатации. Некоторые компании аннулируют свои гарантии, если установка выполняется не профессионалом.

Найдите время, чтобы выровнять землю. Как отмечалось ранее, установка ворот может быть затруднена, если на пути есть подъем в гору.По крайней мере, убедитесь, что есть обрыв, а не холм. В случае откатных ворот убедитесь, что вы сделали это сбоку от ворот, и это важно для распашных ворот в том направлении, в котором они открываются.

Затем вам нужно измерить столбики. В руководстве производителя должны быть инструкции относительно того, где и как должны быть установлены стойки. Это может варьироваться в зависимости от типа и модели приобретенных ворот. На этих столбах часто есть отмеченные места, где ворота будут останавливаться внизу.В противном случае убедитесь, что у них есть зазор 3 дюйма.

После измерения вы не можете начинать копать ямы для столбов. Прежде чем вы это сделаете, позвоните в местные органы власти, чтобы убедиться, что нет ничего, что могло бы помешать вам копать, например, линии метро. Ямочный экскаватор — лучший выбор, чтобы проделать ямки, когда вы будете готовы. Выкопайте на 6 дюймов глубже, чем необходимо, чтобы залить бетоном, чтобы стойки зафиксировались на месте еще сильнее.

Для установки столбов используйте отвес и уровень, чтобы убедиться, что они стоят прямо и выровнены по горизонтали, прежде чем делать какие-либо постоянные шаги.Дважды проверьте все свои измерения. После того, как вы будете удовлетворены этими размерами, залейте бетон и дайте ему постоять не менее 48 часов.

Наконец, чтобы установить сами ворота, следуйте указаниям купленных ворот. Каждый набор ворот немного отличается, поэтому общие инструкции обычно не подходят.

Приставки для ворот

Подъездные ворота не могут стоять сами по себе; им нужны опоры, столбы или колонны, чтобы заземлить их, а для распашных ворот они действуют как опорная точка.Это не значит, что они должны быть упрощенными.

Нечасто подъездные ворота дополняются простыми вертикальными прутьями. Скорее, они поддерживаются элементами дизайна, соответствующими стилю ворот. Классические деревянные подъездные ворота можно дополнить величественными колоннами.

Несмотря на то, что столбы и колонны можно сделать привлекательными, использование заглушки причала может улучшить внешний вид ворот. Заглушки для пирсинга — это элементы, которые занимают верхнюю часть стандартной колонны.

Автоматические открыватели ворот

Устройство открывания одинарных распашных ворот — Посмотреть на Amazon

Когда вы используете автоматические ворота, вам понадобится спусковой крючок, чтобы открывать и закрывать ворота.Когда дело доходит до этого, у вас есть несколько вариантов.

Первый вариант — датчики. Например, их часто можно увидеть в гаражах, где разрешено только парковку, и они работают, сканируя ваш проездной, когда вы въезжаете. В жилых помещениях эти ворота открываются, когда они ощущают приближение автомобиля. Из соображений безопасности некоторые домовладельцы предпочитают использовать только датчики выхода, а не разрешать въезд любой подъезжающей машине. Тем не менее, они могут быть настроены, как и в примере с гаражом, для реакции на определенный триггер.

Существует также выбор использования пульта дистанционного управления для входа.Как и любой другой пульт, эти пульты могут использоваться — обычно на достаточно близком расстоянии — для открытия и закрытия ворот нажатием кнопки. Для удобства их часто хранят на брелках или прикрепляют к козырьку в автомобиле.
Клавиатуры

также можно использовать для входа и выхода людей на подъездную дорожку. Подобно клавиатуре в системе безопасности, у этого открывателя есть физические кнопки, которые нажимаются определенным образом, чтобы разрешить вход или выход.

Самым современным выбором автоматических открывателей ворот является домофон с мобильного телефона.Это позволяет домовладельцам открывать и закрывать свои ворота с помощью приложения.

Ворота подъездной дороги в индустриальном стиле

Доступен ассортимент подъездных ворот промышленного или коммерческого класса. Они могут использоваться в таких целях, как безопасность, в качестве пункта взимания платы или при небольшом зазоре, например, между двумя зданиями.

Шлагбаумы

Вспомните, когда вы входите в гараж или проходите через пункт взимания платы за проезд. Есть рычаг или ворота, которые препятствуют движению вперед, пока не внесете плату или не покажете свое удостоверение личности.Это разновидности шлагбаумов.

Эти ворота предназначены исключительно для управления движением. Когда эти ворота закрыты, ни один автомобиль не сможет выехать на подъездную дорожку. С другой стороны, если вы ищете ворота с красивым дизайном, обеспечивающие безопасность, а также препятствующие движению, это может быть не лучшим выбором для вас.

Шлагбаумные ворота обычно работают за счет того, что рука выступает горизонтально, когда ворота закрыты, и поднимается, чтобы сесть вертикально, когда ворота открыты.Из-за такой конструкции воротам такого типа требуется только дополнительное пространство для установки электрического открывателя ворот.

Вертикальные поворотные ворота

Если вам нравится идея барьерных ворот, но вы хотите немного большей безопасности и конфиденциальности, вы, вероятно, будете рады узнать о вертикальных поворотных воротах. В них используется тот же механизм движения, что и в воротах шлагбаума, но вместо простой руки используются полноразмерные ворота высотой 8 футов и более.

Как и в случае с шлагбаумом, для этого типа ворот вам нужно лишь немного больше ширины проезжей части, поскольку они поднимаются вертикально, а не требуют места для перемещения в сторону от проезжей части.Это делает их отличным выбором, когда домовладельцы хотят безопасности, когда у них нет места для откатных ворот.

Ворота с вертикальным подъемником

Как только что отмечалось, шлагбаумные ворота и вертикальные поворотные ворота располагаются горизонтально, когда закрыты, и смещаются на 90 градусов, чтобы сидеть прямо в воздухе, когда ворота открыты. Вертикальные подъемные ворота, как вариант, поднимаются прямо в воздух. Они не поворачиваются и не меняют угол; они просто поднимаются прямо в небо.

Эти вертикальные подъемные ворота требуют много места, как откатные ворота, но они должны быть вертикальными.Для большинства проездов это нормально, поскольку им не препятствуют потолки или границы собственности. В общем, над этими воротами нужно пространство, равное высоте ворот. Например, если вы используете ворота высотой 8 футов, вам потребуется высота 16 футов от земли.

Важно отметить, что эти типы ворот невероятно дороги в установке. Таким образом, они обычно используются в промышленности, а не в жилых помещениях. Тем не менее, это также один из самых безопасных доступных вариантов ворот.

Стоимость ворот подъездной дороги

Последнее, что мы затронем, это стоимость подъездных ворот. Как вы уже могли догадаться, на данный момент нет единой цены на ворота, поскольку существует ряд функций и вариантов дизайна, которые могут изменить цену.

Как правило, подъездные ворота стоят от 1400 до 3200 долларов. Однопанельные изделия из дерева, стали и железа находятся в нижней части диапазона по цене от 1400 до 2100 долларов. Эта цена может варьироваться в зависимости от дизайна и размера. Эти цены указаны для однопанельных ворот, которые можно автоматизировать, чтобы они открывались или сдвигались.

Стоимость двухпанельных ворот из железа, стали и дерева составит от 1800 до 3200 долларов. Их можно автоматизировать, но, опять же, стоимость может варьироваться в зависимости от выбранного вами размера и стиля.

Комплект для ворот подъездной металлический

Есть дополнительные расходы, которые могут быть связаны с подъездными воротами. Для начала давайте посмотрим на автоматизацию. Комплекты автоматики для распашных одноканальных ворот стоят от 850 до 2300 долларов. Для двустворчатых ворот эта стоимость увеличивается до 900–4500 долларов. Вы можете остаться на более низком уровне, выбрав ворота переменного тока с меньшими двигателями, а не ворота на солнечной энергии с более крупными двигателями.Комплекты автоматизации, которые используются для создания автоматических откатных ворот, стоят от 550 до 2150 долларов.

Блоки управления, такие как пульты дистанционного управления, клавиатуры и даже домофоны, продаются в широком диапазоне от 20 до 2000 долларов. Пульт дистанционного управления — самый недорогой вариант, который стоит от 20 до 60 долларов. Клавиатуры немного дороже — от 50 до 250 долларов. Устройства внутренней связи или устройства, использующие более одного метода контроля доступа, являются самыми дорогими — от 350 до 2000 долларов.

Если вам нужен датчик, который будет открывать ворота, когда вы покидаете подъездную дорожку, это будет стоить от 140 до 200 долларов.Обратные механизмы могут стоить от 150 до 200 долларов. Есть несколько способов сократить расходы. Упомянутые ранее комплекты для подъездных путей своими руками, например, могут снизить внешние затраты на установку.

Чтобы увидеть больше идей, посетите нашу страницу с современными подъездными путями, чтобы увидеть дополнительные фотографии и проекты для вашего дома.

Планировка забора для лошадей

Конный забор может быть одним из самых привлекательных элементов конного хозяйства. Но не все ограды подходят для лошадей. Ограждение — это крупное капиталовложение, которое следует тщательно спланировать перед строительством.Забор должен удерживать лошадей на территории и не допускать таких неприятностей, как собаки и нежелательные посетители. Заборы помогают управлению объектом, разрешая контролируемый выпас и разделение групп лошадей по полу, возрасту, ценности или использованию.

Хорошо построенные и ухоженные заборы повышают эстетику и ценность стабильного объекта, что, в свою очередь, дополняет маркетинговые усилия. Плохо спланированные, случайные, небезопасные или необслуживаемые заборы снизят стоимость объекта и отразят плохое управление.Хорошие заборы могут иметь формальный или неформальный вид, но все они должны быть хорошо построены и тщательно спланированы. Многие опытные владельцы лошадей рассказывают истории об экономии на более дешевом, но небезопасном заграждении для лошадей (например, из колючей проволоки), которое в конечном итоге оплачивается ветеринарными счетами для лечения травмированных лошадей.

Часто на объекте используется более одного вида ограждений. Могут быть установлены различные ограждения для выпаса пастбищ, загонов для упражнений, площадок для верховой езды или для защиты границ владений.Топография земли влияет на внешний вид, эффективность и установку ограждений. Рассмотрим разные группы лошадей. Жеребцы, отъемыши, кобылы, кобылы с жеребятами и мерины — все имеют разные требования к ограждению.

Использование пастбищ может варьироваться от загонов для прогулок (загонов) до выпаса скота или заготовки сена. Планировка загона должна обеспечивать простоту управления, включая передвижение лошадей, удаление навоза и уход за опорной поверхностью. Конструкция пастбища должна позволять полевому оборудованию, такому как косилки, разбрасыватели навоза и прессовальное оборудование, легко входить и маневрировать.Это уменьшит повреждение забора машинами и уменьшит время, необходимое для работы в поле.

В этом бюллетене представлена ​​информация, полезная при проектировании ограждений для конюшен. Акцент делается на прочном и безопасном заграждении для лошадей, обычно используемом в восточной части США и Канаде.

The Best Fence

Разберитесь в назначении забора. Настоящая проверка ценности забора — не тогда, когда лошади мирно пасутся, а когда возбужденная лошадь соприкасается с забором в попытке убежать или потому, что он никогда не видел его во время игривой возни.Как забор и лошадь выдержат в этих условиях? Естественный инстинкт лошади убегать от предполагаемой опасности влияет на конструкцию ограды. Как и любой другой домашний скот, лошади бросаются к бегу внезапно, но, поскольку они больше и быстрее, они бьют о забор с большей силой. Кроме того, лошади сражаются сильнее, чем другие животные, чтобы освободиться, когда они оказались в ловушке забор. Есть много видов эффективного конного ограждения, но нет «лучшего» забора. Каждому типу ограждений присущи свои особенности.

«Идеальный» забор должен быть хорошо виден лошадям.Лошади дальновидны и смотрят в горизонт, ища опасность. Следовательно, даже если ограждение находится относительно близко, оно должно быть достаточно прочным, чтобы быть видимым. Забор должен быть достаточно надежным, чтобы удерживать лошадь, которая врезается в него, не нанося травм и не повреждая ограду. Идеальный забор должен иметь некоторую «отдачу», чтобы свести к минимуму травмы при ударе. Он должен быть достаточно высоким, чтобы препятствовать прыжкам, и достаточно твердым, чтобы не допустить проверки его силы. В нем не должно быть отверстий, которые могли бы защемить голову или копыто.У идеального забора не должно быть острых краев или выступов, которые могут поранить лошадь, которая наклоняется, царапается или падает в нее. Он должен быть недорогим в установке, простым в обслуживании и прослужить 20 и более лет. И наконец, он должен выглядеть привлекательно.

К сожалению, ни один тип забора не соответствует всем критериям идеального забора. Часто на конном заводе есть место для более чем одного типа ограды. Стабильные цели управления и цена в конечном итоге определяют, какое ограждение будет выбрано.Теперь доступно множество новых материалов для ограждений и гибридов традиционных и новых материалов. Подробную информацию о материалах и конструкции забора можно найти в других публикациях (см. Дополнительные ресурсы).

Функции, применимые к любому типу ограждения

Атрибуты правильного планирования

Планирование включает в себя больше, чем выбор типа ограждения. Лучше всего разработать общий план, в котором учитываются эстетика, эффективность работы, методы управления, безопасность и финансы. Лучшее планирование включает в себя макет, нарисованный в масштабе, который показывает предлагаемые ворота, линии ограждений, места, где ограждения пересекают ручьи или другие препятствия, неровные пути вдоль ручья или препятствия, маршруты движения лошадей и проводников, маршруты для припасов и воды, маршруты движения транспортных средств, и доступ для косилочного оборудования.Все это должно быть привязано к постройкам и другим особенностям усадьбы.

Выбрать и установить ограждение, обеспечивающее легкий доступ к пастбищам и не ограничивающее выполнение стабильных работ. Ворота должны легко управляться одной рукой, чтобы другая рука была свободна. Ограждение также должно позволять группам лошадей легко передвигаться с пастбища на жилые помещения. Всепогодные дорожки должны соединять стрелочные переводы с конюшней. Дорожки могут быть покрыты травой или гравием в зависимости от типа и количества используемого ими трафика.Убедитесь, что они достаточно широкие, чтобы пропускать косилочное оборудование и транспортные средства. Транспортные средства, такие как легковые автомобили, легкие грузовики и тракторы, могут иметь ширину до 8 футов. Для комфортного передвижения сельскохозяйственной технике необходимы полосы шириной от 12 до 16 футов. Меньшая ширина полосы приемлема для небольших тракторов или косилочного оборудования. Не забывайте оставлять место для хранения или вывоза снега вдоль обочин и дорог.

Лучше всего исключить углы изгороди и тупиковые участки при огораживании пастбища для более чем одной лошади.Загибая углы, менее вероятно, что доминирующая лошадь поймает подчиненного. Скругленные углы особенно важны для заборов из досок и настоятельно рекомендуются для заборов из проволоки.

Большинство проволочных ограждений устанавливают с натянутой проволокой как часть расчетной прочности ограждения. Это натяжение может быть умеренным, достаточным только для того, чтобы проволока оставалась прямой и равномерно распределенной во время сезонных изменений температуры по длине проволоки, или может быть довольно значительной, как в случае проволочного ограждения с высоким пределом прочности.При натяжном ограждении закругленные углы могут быть не такими прочными и долговечными, как квадратные. Небольшой наклон наружу опорных стоек на изогнутых углах может помочь противостоять внутренним силам натянутой проволоки. Расположите натянутую проволоку на внешней стороне стойки ограждения, когда она движется по кривой, а затем обратно внутрь (со стороны лошади) на прямых участках. Можно сделать квадратные углы для натяжных ограждений и использовать доски, чтобы лошади не попадали в угол. Это создает участки, ограничивающие выпас скота, требующие регулярной стрижки, но это дешевле в строительстве, чем изогнутые углы.

Хорошие атрибуты забора

Конные заборы должны находиться на высоте 54–60 дюймов над уровнем земли. Хорошее правило для загонов и пастбищ — верхняя часть забора должна находиться на высоте холста, чтобы лошади не перевернулись через забор. Для более крупных лошадей, жеребцов или тех, кто умеет прыгать, могут потребоваться более высокие заборы. Внизу 8-дюймовый просвет оставит достаточно места, чтобы не защемить копыто, но не позволит лошади залезть под забор за травой. Нижняя направляющая с зазором не более 12 дюймов предотвратит перекатывание жеребят под забор.Расстояние между ограждениями зависит от типа ограждений. Более высокие расстояния позволяют мелким животным, например собакам, заходить на пастбище. Следует строить заборы с особым вниманием к целостности столбов забора. Некоторые производители материалов для ограждений предоставляют подробные руководства, которые помогут в выборе конструкции и материала.

Рисунок 1. Плохая планировка ограждения

Рисунок 2. Улучшенная планировка ограждения.

Отверстия в заборе должны быть либо достаточно большими, чтобы не допустить защемления ступней, ног и головы, либо настолько маленькими, чтобы не могли пройти копыта.Маленькие безопасные отверстия имеют площадь менее 3 дюймов, но могут зависеть от размера лошади. Натяжные ограждения, такие как те, в которых используется высокопрочная проволока, обычно имеют диагональные поперечные связи на угловых узлах. Эти диагональные тросы или деревянные распорки обеспечивают треугольные пространства для захвата ног и головы. Хорошая конструкция ограждения закрывает доступ лошади к огражденному участку или, по крайней мере, сводит к минимуму опасность, если произойдет защемление.

Лошади будут проверять прочность забора намеренно и небрежно. Лошади часто достигают аттракционов на другой стороне через заборы или над ними, поэтому необходимы прочные заборы.Заборы, не допускающие такого поведения, являются самыми безопасными. Оставьте свободное пространство между направляющими или прядями не более 12 дюймов. Для электрических ограждений это открытое расстояние может быть увеличено до 18 дюймов, поскольку лошади избегают касаться ограждения. С большинством ограждений, особенно с загонами и ограждениями по периметру, можно провести одну жилу электрического провода на 4–6 дюймов выше или внутри верхнего ограждения, чтобы препятствовать лошадям, которые обычно наклоняются, царапаются или перелезают через ограждения.

Ограждение должно быть гладким со стороны лошади, чтобы предотвратить травмы.Прикрепите поручни и проволочную сетку к внутренней (конской стороне) стоек. Это тоже укрепляет забор. Если лошадь прислонится к забору, ее вес не вытолкнет застежки. Гвозди и другие крепления должны быть гладкими, без зазубрин, которые могут порезать лошадь или зацепиться за недоуздок.

Видимые заборы предотвратят случайное столкновение игривых лошадей с ними. Напуганная лошадь может удариться о видимый забор, пока она ослеплена страхом. Легкий забор, удерживающий лошадь без травм, лучше, чем непрочная кирпичная стена.Проволочные заборы наименее заметны, поэтому часто добавляют доски или полосы материала.

Выбор столба для забора

Столб для забора является фундаментом забора, поэтому его важность невозможно переоценить. Практически во всех удачных заграждениях для лошадей обычным элементом является деревянный столб. Установка столбов представляет собой самую тяжелую работу и наиболее затратную по времени часть строительства забора и является абсолютно самой важной для долгосрочного успеха забора.

Стойки с приводом более жесткие и поэтому рекомендуются по сравнению со стойками, устанавливаемыми вручную или в предварительно просверленные отверстия.Забивные стойки забиваются в землю за счет сочетания веса и ударов специализированного оборудования. Принцип, лежащий в основе приводных столбов, который делает их настолько безопасными, заключается в том, что перемещенный грунт сильно уплотняется вокруг столба, сопротивляясь перемещению столба. Даже для проектов, которые вы делаете своими руками, вам следует заключить контракт на работу водителем. Пост-водительское оборудование практически невозможно арендовать из-за страха ответственности. В некоторых условиях сухой, твердой или каменистой почвы для забивных столбов потребуется небольшое отверстие.

Древесина рекомендуется для всех столбов для конских ограждений. Лучшая покупка — это столб, обработанный под давлением, от надежного дилера. Консервант должен быть правильно нанесен, чтобы он был полностью эффективным. Изначально обработанные штифты дороже, чем необработанные, но они служат в четыре раза дольше, чем необработанные. В зависимости от состояния почвы и качества консервативной обработки столб, обработанный под давлением, может прослужить от 10 до 25 лет.

Подходящие деревянные столбы для забора аналогичны деревянным и сетчатым заборам.Для заборов из высокопрочной проволоки и других проволочных заборов требуются аналогичные стойки, но расстояния между столбами часто намного больше, чем для забора из досок или сетки. Расстояние между столбами на заборе из высокопрочной проволоки зависит от ветровых воздействий и рельефа местности. Круглые деревянные столбы прочнее и выдерживают более равномерную обработку давлением, чем квадратные столбы аналогичного размера. Крепление деревянных брусьев к круглым деревянным столбам улучшается, если одна сторона столба плоская.

Рисунок 3. Признаки хорошего конного забора (неэлектрического).Независимо от того, какой материал для ограждения используется, важны безопасность лошади и прочность ограды.

Исключения из деревянных столбов допускаются для безопасных для лошадей стальных столбов, обычно используемых на ограждениях из цепных звеньев, трубных столбах из сварных ограждений и столбах из жесткого ПВХ. Для полых столбов требуются верхние колпачки, чтобы закрыть рваный верхний край, или они должны быть спроектированы так, чтобы верхняя планка ограждения закрывала верх столбика. Массивные стойки диаметром 4 дюйма из переработанного пластика подходят для заграждения для лошадей, но перед поездкой требуется пилотное отверстие малого диаметра.Т-образные стойки из металла и стекловолокна немного дешевле, но представляют серьезный риск прокола и не рекомендуются. Они также недостаточно прочны, чтобы выдерживать удары лошади, не сгибаясь. С пластиковым защитным колпачком, установленным сверху, Т-образные стойки можно осторожно использовать на очень больших пастбищах, где контакт с лошадью редок.

Глубина установки стойки для обеспечения устойчивости конструкции значительно зависит от почвенных условий. Характеристики почвы играют важную роль в определении долговечности и требований к уходу за забором.Некоторые почвы остаются влажными и могут быстро загнить необработанные деревянные столбы. Столбы в песчаной или постоянно влажной почве необходимо установить глубже и, возможно, поддержать воротником из бетонной опалубки. Другие почвы имеют тенденцию к вздыбливанию от мороза и могут расшатать недостаточно глубоко забитые стойки. Ограждения, находящиеся под натяжением, такие как проволочная пряжа или сетка, потребуют глубоко установленных столбов, чтобы обеспечить долгосрочное сопротивление натяжению. Типичная глубина столбика лески составляет 36 дюймов. Углы и стойки требуются для выдерживания больших нагрузок, они примерно на 25 процентов больше в диаметре и устанавливаются глубже, часто до 48 дюймов.

Ворота

Конструкция ворот

Ворота должны иметь такую ​​же прочность и безопасность, как и ограждение. Ворота можно купить или построить столько же стилей, сколько и забор, но они не обязательно должны быть того же стиля, что и забор. Наиболее распространенные и рекомендуемые материалы — это дерево и металлические трубы. Простые в сборке комплекты для деревянных ворот со всем оборудованием, включая застежки, распорки, петли и защелки, можно купить в фермерских, лесных или хозяйственных магазинах. Безопасные для лошадей стальные ворота из трубчатых труб (часто трубы с внешним диаметром 1 3/8 дюйма) имеют гладкие углы и надежно приваренные поперечные трубы, чтобы минимизировать места с острыми краями для порезов и зацепов.Напротив, ворота для скота из швеллерной стали или алюминия не рекомендуются для использования лошадьми из-за их менее прочной конструкции и множества острых краев.

Избегайте ворот с диагональными поперечными распорками. Хотя это укрепляет ворота, узкие углы могут захватывать ноги, ступни и, возможно, головы. Ворота с тросом представляют аналогичную опасность для лошадей, собирающихся вокруг ворот. Если требуются опоры для ворот, под свободно висящий конец ворот можно поместить деревянный блок, называемый короткой стойкой, чтобы выдержать их вес и продлить срок службы оборудования.Использование ограждений для скота (перил, установленных над канавой) вместо ворот не рекомендуется, поскольку лошади не всегда их уважают. Известно, что лошади прыгают с них или пытаются переступить через них, что приводит к запутыванию и переломам ног.

Ворота должны быть высотой с забор, чтобы лошади не могли переступить через ворота или попытаться перепрыгнуть через них. Ворота могут быть шириной до 16 футов и не менее 12 футов, чтобы обеспечить легкий проезд транспортных средств и тракторов. Ворота для лошадей и проводников должны быть не менее 4 футов в ширину, предпочтительно 5 футов.Отрывки, предназначенные только для людей, полезны для экономии рабочего времени.

Ограждение возле ворот должно выдерживать давление лошадей, собирающихся вокруг ворот, а это значит, что оно должно быть прочным, хорошо видимым и защищенным от защемления ног и головы лошадей. Некоторые ворота загона расположены так, что они могут поворачиваться под давлением лошади, чтобы лошади не открывали ворота и не ломали защелки. С другой стороны, ворота, которые могут открываться и входить в загон, полезны при перемещении лошадей.Рекомендуются дополнительные защелки для фиксации ворот в открытом положении, полностью повернутых к ограждению, но не выступающих в ограждение.

Ворота подвешиваются, чтобы они свободно вращались и не провисали со временем. Столб, удерживающий распашные ворота, поддерживает это свободное вращение, поэтому требуется глубоко установленный столб большего диаметра, чем столбики на линии ограды. Фурнитура для ворот должна выдерживать нагрузки на лошадях и годы использования. Человек должен иметь возможность открывать, открывать, открывать, закрывать и запирать правильно спроектированные ворота только одной рукой, чтобы другая рука могла, например, вести лошадь или нести ведро.

Расположение ворот

В большинстве операций с лошадьми ворота располагаются ближе к середине линии забора, потому что лошади по отдельности входят в вольер и выходят из него. Это исключает попадание лошадей в угол возле ворот. На операциях, когда группы лошадей пасутся чаще, чем индивидуально, ворота, расположенные по углам, помогут вывести лошадей вдоль линии забора и за пределы загона. Поместите пастбищные ворота друг напротив друга в переулке. Ворота, которые открываются, образуя огороженный желоб между двумя пастбищами, помогут лошади передвигаться.

Ограждение проезжей части и дорог должно обеспечивать пространство для маневрирования транспортных средств к воротам. Поверхности въездных проездов часто имеют ширину 16 футов и не менее 7 футов с каждой стороны для уборки снега, хранения снега и зазора для больших транспортных средств. Помните, что при проезде через ворота с буксировкой оборудования может потребоваться значительное пространство для поворота между линиями ограждения. Трактор, буксирующий разбрасыватель навоза или прицеп для сена, будет использовать от 16 до 25 футов, соответственно, для поворота на 90 градусов. Самый простой вариант — расположить ворота так, чтобы техника могла проехать прямо через ворота.Расположите ворота там, где хорошая видимость вдоль дороги обеспечит безопасность для медленно движущихся прицепов для лошадей и сельскохозяйственной техники, которые въезжают и выезжают с дороги. Разместите ворота на расстоянии 40–60 футов от дороги, чтобы можно было припарковаться в стороне от дороги при открытии ворот.

Особые заборы

Многолюдные

Прочные и безопасные ограждения следует использовать там, где много лошадей собираются или теснят друг друга, например, возле ворот, пунктов питания / поения или убежищ. В местах, где лошади не часто соприкасаются с забором, например, на очень больших пастбищах, может быть достаточно менее прочного ограждения.Более прочное ограждение необходимо, когда на другой стороне есть аттракционы, например, лучшая трава или лошади.

Контролируемый выпас

Контролируемый или чередующийся выпас пастбищных трав требует, чтобы некоторые участки периодически оставались без выпаса для отрастания травы. Если для обозначения контролируемых участков используется временное или поперечное ограждение, оно должно быть таким же безопасным для лошадей, как и постоянное ограждение по периметру. Временное ограждение не обязательно должно быть таким непроницаемым, потому что ограждение по периметру в конечном итоге будет содержать свободную лошадь (рис. 4).Более молодую или неопытную лошадь нужно будет познакомить с электрическим забором, используемым в системе контролируемого выпаса.

Всепогодный загон

Хорошим инструментом управления конюшнями на ограниченных площадях является наличие по крайней мере одного всепогодного загона на случай явки в плохую погоду. Этот загон, также известный как дождливый день или загон для жертвоприношений, подвергается наибольшему износу при неблагоприятных погодных условиях, пытаясь сохранить траву на оставшихся загонах. Поскольку дерн легко разрушается во влажных условиях, в этом неудачном загоне не ожидается, что он будет содержать траву, и он должен иметь всепогодную опору.Он предназначен для тех лошадей, которых нужно выгнать из стойл, несмотря на погоду. Этот загон должен иметь безопасное, прочное ограждение и располагаться на хорошо дренированной возвышенности, доступной для конюшни. Так как это будет неприглядная площадка для упражнений, целесообразно расположить или заслонить ее подальше от более общественных мест конюшни. Контакт лошади с ограждением загона более вероятен, поскольку он меньше и лошади с большей вероятностью будут бегать и играть в нем.

Ограждение по периметру

Многие фермы следят за тем, чтобы любая свободная лошадь не могла покинуть территорию, используя ограждение по периметру вокруг всего комплекса.Этот забор (и / или ворота) заполняет зазоры в конце проходов и часто окружает общественный вход в здание. Сдерживание свободных лошадей становится более важным, поскольку движение и соседи вокруг конюшни увеличиваются. Иногда ограждение по периметру служит для защиты злоумышленников от лошадей. Ограждение по периметру не обязательно должно иметь такую ​​же конструкцию, как загон или пастбище, поскольку оно должно иметь ограниченный контакт с неконтролируемыми лошадьми, но оно должно быть видимым и прочным.

Двойной забор

Альтернативная схема ограждения, которую предпочитают некоторые фермы, — это двойное ограждение, так что у каждого загона есть свой собственный забор с переулком между ними. Двойное ограждение почти всегда используется с жеребцами и особо ценным поголовьем. Другие приложения включают интернаты или тренировочные помещения, где лошади работают и содержатся в стойлах индивидуально, поэтому им не разрешается общаться. Социальную и антиобщественную активность за забором можно практически исключить с помощью двойного ограждения. Комбинированное двойное ограждение и ограждение по периметру может использоваться там, где не рекомендуется контакт человека с лошадьми, например, вдоль дорог общего пользования и границ жилых районов.Первое ограждение удерживает лошадь, а второе ограждение удерживает нежелательных посетителей от прямого контакта с лошадью.

Рис. 4. Двойное ограждение, препятствующее движению лошади через ограждение в прилегающих загонах (вверху). Простое поперечное ограждение часто подходит для соседних загонов, используемых для контроля выпаса скота (см. Ниже).

Местность

Некоторые участки участка могут быть слишком крутыми или каменистыми для использования на пастбищах, или почва может быть неподходящей для адекватного роста травы.Плохая дренажная почва вызовет раздражение на влажных участках. Рекомендуется отгородить лошадей от неподходящих участков, в том числе заболоченных участков и ручьев. Свяжитесь со Службой охраны природных ресурсов США или с местным отделением штата Пенсильвания, чтобы получить информацию о почвах на вашей площади и рекомендации по типам пастбищной растительности для использования на участке. «Пастбище и сено для лошадей» предоставляет полезную информацию и рекомендации (см. Дополнительные ресурсы).

Деревья

Деревья должны быть огорожены.Лошади обычно сдирают кору деревьев, оставленные в пределах досягаемости, а мертвые ветви представляют угрозу безопасности. Некоторые деревья ядовиты для лошадей, а мертвые конечности могут их пронзить.

Общие вопросы по ограждению

Какая площадь должна быть ограждена?

Лошадей можно держать в помещении большую часть времени и выводить на прогулку только несколько часов в день. В некоторых случаях лошадей выпускают индивидуально, а не группами. Это означает, что требуется больше загонов, а возможно, и меньшего размера, что увеличивает количество ограждений.Всепогодный загон может служить для ежедневной тренировки нескольких лошадей подряд. Перемещение лошадей между стойкой и стойлом должно быть удобным.

Прямоугольные площадки более удобны для группы лошадей. Квадратные пастбища требуют меньше ограждений. Например, 800 футов ограждения необходимо для площади площадью 200 квадратных футов по сравнению с 1000 футов ограждения, необходимого для ограждения размером 400 на 100 футов той же площади. Прямые заборы на ровной поверхности строить быстрее и их легче обслуживать, чем заборы, покрывающие пересеченную местность.

Планируйте в среднем от 2 до 3 акров на одну лошадь для выпаса без дополнительного корма. Этот рецепт хорошо работает во время вегетационного периода на северо-востоке США. Большинство лошадей, содержащихся на северо-востоке, получают дополнительный корм и не зависят полностью от пастбищ, поэтому площадь на одну лошадь становится менее актуальной. В таком случае необходимая площадь зависит от размера загонов для тренировок, а также площадей для верховой езды и конюшен.

На перегруженных пастбищах и пастбищах верхний слой почвы размывается по мере вытаптывания растительности.Кроме того, конский навоз легко переносится в близлежащие районы с водными стоками. Важно ограничить этот сток, чтобы он не приводил к загрязнению. Если позволяет рельеф местности, участков с растительностью по периметру необработанных выгулов может быть достаточно для фильтрации и поглощения сточных вод. Потребуется существенная оценка участка, чтобы отвести и, возможно, удержать сток с больших, не замороженных участков. Ежедневный вывоз навоза с участка для хранения в другом месте снизит концентрацию потенциальных загрязнителей в стоке.

Почему лошадь за забором?

Лошади — стадные животные, которым обычно нужны другие лошади-компаньоны. Они могут проверить прочность забора в попытке присоединиться к соседям, особенно когда лошадь остается одна. Другое социальное давление и затоваривание порождают аналогичное желание перейти на другую сторону забора. Если трава с другой стороны действительно зеленее, ожидайте, что лошадь попытается добраться до нее. Прочные, солидные на вид заборы обычно обеспечивают адекватную защиту. Убедитесь, что лошадь не может перелезть через забор, а социальная и антиобщественная активность через забор не приведет к травмам.Рекомендуется предотвращать эту деятельность, но имейте в виду, что большинство заборов пострадают даже от невинных игр лошади, таких как царапание, жевание, лапы и игры. Ослабленные провода или доски облегчают бегство лошади. Техническое обслуживание следует учитывать в общей стоимости установки забора. Если выбрано электрическое ограждение, убедитесь, что лошади надежно удерживаются в периоды отсутствия тока.

Сколько разумно потратить на ограждение?

Красивые заборы обычно дороже.Как правило, более безопасное ограждение также дороже. Некоторые типы ограждений имеют более высокую начальную стоимость, но значительно меньшие затраты на обслуживание и длительный срок службы. Некоторая экономия достигается за счет размещения эстетически приятного ограждения вдоль общественной части собственности, в то время как менее привлекательное, но столь же функциональное ограждение можно использовать в более удаленных местах. Сэкономьте, установив забор самостоятельно, покупая материалы для забора большими партиями или покупая материалы по разумной цене и доступные на месте.Доступность и цены на материалы сильно различаются. Имейте в виду, что некоторые типы ограждений сложно установить должным образом без специального оборудования, такого как устройства для натяжения проволоки и опоры для столбов. Доступны книги и литература производителей материалов для ограждений, чтобы объяснить детали конструкции.

Каждый год на рынке появляются новые материалы для ограждений. Цена и гарантия могут различаться в зависимости от производителя и установщика. Присмотритесь к материалам, чтобы узнать о преимуществах и недостатках различных ограждений.Попросите рекомендации как у дилеров, так и у установщиков ограждений, чтобы определить, к кому обращаться в случае возникновения проблем с забором в будущем. Посетите фермы с разными видами ограждений, поговорите с менеджером о впечатлениях и заботах. Хорошо спроектированный и тщательно подобранный забор увеличит количество времени, которое вы проводите со своей лошадью, по сравнению со временем, затрачиваемым на починку лошади и забор.

Пример компоновки забора

Начните планирование компоновки забора с масштабированного чертежа фермы и ее текущих характеристик.Включите общие расстояния и особенности, которые необходимо огородить. Диаграмма сходства позволяет увидеть, какие объекты должны быть рядом с другими объектами на объекте (рис. 5). Эта часть процесса планирования не касается того, где именно будут находиться заборы и ворота, но подчеркивает общие области использования на участке. На рисунке обратите внимание, что загоны для выезда удобно расположены рядом с конюшней, в то время как более крупные пастбища могут быть дальше. Включите зону обслуживания, в которой есть хранилище навоза и другие объекты, которые обычно не считаются привлекательными.По возможности располагайте служебную зону подальше от публики и рядом с конюшней для повышения эффективности работы.

Рис. 5. Диаграмма сходства используется для планирования расположения элементов, которые должны быть рядом друг с другом для эффективного стабильного функционирования.

Частные и общественные конюшни имеют разные цели планировки ограждений, особенно в отношении транспортного потока и доступа к дому. На рисунках 6 и 7 взяты элементы рисунка 5 и представлена ​​схема, подходящая для общедоступных и частных стабильных сайтов, соответственно.На обоих рисунках показаны позиции линии забора и расположения ворот для удобного доступа в конюшню.

Рис. 6. План общественного конюшенного забора может включать в себя опцию ограждения по периметру и много места для доступа транспортных средств посетителей.

Поскольку популяция лошадей может часто меняться, фехтование должно содержать лошадей, которые не знакомы друг с другом, в отдельных загонах и использовать двойное ограждение, когда лошади будут содержаться в соседних загонах. Обычно резиденция отделена от коммерческого объекта для большей конфиденциальности.

Рис. 7. На частном предприятии часто будет более стабильное поголовье лошадей, чтобы лошадей можно было выпускать вместе.

Сводка

Самая трудоемкая часть возведения ограды происходит до того, как земля будет взломана. Тщательное планирование и планировка забора помогут сделать повседневные дела и распорядки более эффективными. Лучший забор отличается от объекта к объекту и даже в пределах конного двора; различные типы ограждений используются для достижения целей ограждения.Хорошая конструкция забора подчеркивает наличие надлежащего фундамента или целостности столбов. Потратив время на то, чтобы понять потребности и ожидания объекта в отношении ограждений, вы можете создать безопасное, функциональное ограждение, которое прослужит годы и повысит стоимость собственности.

Дополнительные ресурсы

Пастбище и сено для лошадей .. Расширение штата Пенсильвания, Университетский парк, Пенсильвания. 4 стр.

Варианты ограждений для управления конным хозяйством в Вирджинии . 1999. Л. А. Лоуренс. Совместное расширение штата Вирджиния.3 стр.

Заборы из высокопрочной проволоки. НРАЭС-11. 1981. Служба природных ресурсов, сельского хозяйства и инженерии. Райли-Робб Холл, Корнельский университет, Итака, штат Нью-Йорк. 12 стр. Онлайн-каталог

Коневодство на малых площадях, проектирование и управление объектами . 1990. Черри-Хилл. Издательство Garden Way, Этажная коммуникация, Pownal, VT. 179 с.

Фехтование для лошади — как правильно выбрать ограждение для лошади. Equisearch. Этот сайт предоставляет некоторую основную информацию о различных типах ограждений для лошадей и дает возможность связаться с производителями материалов, подрядчиками и Американской ассоциацией ограждений или 800-822-4342.

Два рецензента этого бюллетеня предложили хорошие, подробные предложения по его улучшению: Энн Свинкер, доцент кафедры коневодства, кафедра молочного животноводства и зоотехники, и Джеймс Гарте, преподаватель кафедры сельскохозяйственной и биологической инженерии.

Подготовлено Эйлин Уиллер, доцентом кафедры сельскохозяйственной и биологической инженерии, и Дженнифер Смит Заячковски, старшим технологом-исследователем в области сельскохозяйственной и биологической инженерии

Детская школа и детский сад Swing Gate

Добро пожаловать в класс Squirrels (подразделение EYFS)

Учитель: Мисс Соннер

Практикующий младшего возраста: Миссис Хендерсон

Летний семестр в белках

Начало недели: 24 мая.

На этой неделе наша обучающая тема — «Карты и как они работают?». Это было выбрано для связи с вопросами и интересами Луи. Еженедельная тема будет чередоваться между тем, который был выбран классом Сов, и тем, который был выбран классом Белки. В обоих классах будет преподаваться одна и та же тема.

Важные даты:
Пятница, 28 мая:
фото-день в классе. Пожалуйста, разрешите всем детям посещать школу в кардигане или джемпере Swing Gate. Если вы хотите, чтобы ваш ребенок НЕ был на фотографии в классе, как можно скорее поговорите с сотрудником офиса или с мисс Соннер.

Полезное напоминание: , пожалуйста, можем ли мы попросить, чтобы в среду все длинные волосы были собраны в низкий хвост. В среду у нас урок по навыкам езды на велосипеде, и может быть сложно надеть шлем, если волосы собраны в высокий хвост / пучок.

Покажи и расскажи: мы собираемся ввести «Показать и рассказать» в приемной. Одну группу совы и белки в неделю попросят принести что-нибудь на шоу «Показать и рассказать» . В понедельник мы поместим листки «Покажи и расскажи» в книжные сумки, чтобы вы знали, может ли ваш ребенок участвовать.На этой неделе «Покажи и расскажи» будет в четверг .
На этой неделе ходят Снежные Совы и Красные Белки .
Тема: Моя любимая вещь из дома.
Вы можете пожелать, чтобы дорогие или электрические предметы, например iPad, оставались дома.

Понедельник

Phonics — дети будут пересматривать свои знания и понимание диграфов «ch sh, th» и «ng» фазы 3. Сегодня им будет предложено написать диграфы «ch» и «sh» на своих классных досках, убедившись, что они будут соединены вместе курсивным почерком.Они также будут читать слова, содержащие эти орграфы. Они также исправят сложные слова.

Понимание мира — дети будут печь печенье, чтобы отпраздновать Национальный день печенья 29 мая. Это рецепт без молока и орехов.

Грамотность — в следующем семестре основным текстом будет «Прогулка Чарли», «Обсуждение для написания оригинального рассказа». Он следует контексту, аналогичному рассказу «Прогулка Рози», который был основным текстом в осеннем семестре. В следующем семестре дети будут работать над написанием собственной истории.На этой неделе детей продолжат карусель мероприятий, а именно:

  • Группа будет работать со взрослым, обобщая свои знания и понимание «Прогулки Рози» и записывая то, что они могут вспомнить.
  • Группа детей будет работать со взрослым над созданием рассказов о вертолетах. Каждый ребенок придумывает свою историю, а затем разыгрывает ее со своими друзьями.
  • Группа детей будет исследовать игрушки маленького мира на ферме.
  • Группе детей дадут какой-нибудь предмет и предложат сочинить о нем рассказ.

вторник

Phonics — сегодня дети продолжат исправлять «ч» и «ш». Они будут читать слова, содержащие эти диграфы. Затем им скажут слово, например «чип» или «корабль», и попросят написать это слово на своей доске. У них будет доступ к звуковым коврикам, которые помогут им писать и формировать буквы. Они также исправят сложные слова.

Личное, социальное и эмоциональное развитие — дети будут обсуждать и наблюдать различные сценарии с использованием марионеток о том, когда можно сказать другу «нет», и что это не означает, что вы больше не друзья из-за этого.

RE — дети будут создавать сердечко доброты, чтобы поблагодарить их семьи за все, что они делают.

Грамотность — карусель мероприятий продолжится сегодня.

Математика — на этой неделе на тему математики будет «вычитание путем обратного отсчета». Дети познакомятся с этой концепцией, спев адаптированную версию «10 зеленых бутылочек» под названием «10 картридеров». Затем они с партнером исследуют игру «Змеи и лестницы», чтобы научиться возвращаться назад.

Среда

Phonics — В центре внимания сегодняшнего урока по фонетике будут орграфы «th» и «ng». Детям будет предложено написать эти диграфы на своих классных досках, убедившись, что они соединят их вместе курсивным почерком.Они также будут читать слова, содержащие эти орграфы. Они также исправят сложные слова.

PE — Сегодня у детей будет последний урок бега на велосипеде, и они будут много играть в игры. Им очень понравилось принимать участие в этих уроках, и они приобрели некоторые удивительные навыки.

Грамотность — карусель мероприятий продолжится сегодня.

Математика — каждому ребенку будет предложена собственная игра-дорожка с номерами от 1 до 10, а также небольшая фигурка.Им скажут, что их фигурка читает карту и пытается добраться до пляжа, но зашла слишком далеко и ей нужно вернуться. Они поместят свою фигурку под номером 10 на числовой дорожке. Они бросают кости и отсчитывают это количество делений на числовой шкале, надеясь, что в конце концов достигнут пляжа.

Четверг

Phonics — сегодня дети продолжат пересматривать ‘th’ и ‘ng’. Они будут читать слова, содержащие эти диграфы. Затем им скажут слово, например «тонкий» или «звенящий», и попросят написать это слово на своей доске.У них будет доступ к звуковым коврикам, которые помогут им писать и формировать буквы. Они также исправят сложные слова.

PE — Сегодня дети примут участие в мастер-классе по африканскому танцу.

Изобразительное искусство и дизайн — дети узнают о различных типах карт и их использовании. Затем они создадут свою собственную карту класса.

Пятница

Phonics — детям будут показаны некоторые изображения, и им будет предложено написать к ним подпись, включая диграф, который они отредактировали на этой неделе, и хитрое слово.

Математика — дети продолжат упражняться в обратном отсчете по числовой дорожке. Им дадут номерной трек и счетчик. Их попросят поставить свой счетчик на число, а затем отсчитать определенное количество пробелов. Их попросят раскрасить номер, на который они приземляются. После того, как они поупражняются в этом несколько раз, им назовут другое число и попросят выяснить, сколькими различными способами они могут отсчитывать от этого числа. Например, если счетчик стоит на цифре пять, они могут отсчитать один, два, три, четыре и пять делений, но не шесть, семь, восемь, девять или десять делений.

С днём рождения — , чтобы отпраздновать дни рождения детей, которые приходятся на апрель и май, Шелли и Фэй из кухни будут готовить упакованный ланч в стиле вечеринки. Во второй половине дня дети сыграют в классические игры для вечеринок.

Награда в виде макаронных баллов — в начале семестра дети голосовали за то, что они хотели бы получить в качестве вознаграждения за макаронные баллы. Дети проголосовали за дополнительное время для игр. После обеда дети продолжат игру до конца дня.

Письмо о нашем классе можно найти здесь

Грамотность и математика

Наши темы по грамотности и математике соответствуют среднесрочному плану, в котором подробно описаны навыки, на которых мы будем фокусироваться в каждой половине семестра.

Грамотность

Мы следуем Talk For Writing на уроках грамотности. Это развивает детей как читателей, писателей, слушателей и ораторов. Один из основных аспектов Talk For Writing — выучить образец текста устно, чтобы овладеть языком чтения и письма, чтобы дети могли усвоить шаблоны рассказов и добавить их к своей лингвистической компетенции.Текст модели или этот термин будет «Маленький зеленый динозавр». Это было написано схемой Talk For Writing. Дети начнут обучение грамоте с создания карты-рассказа, на которой обозначены персонажи, обстановка и события рассказа. Затем они устно перескажут историю, используя карту рассказа в качестве визуальной подсказки, а также создадут действия, которые будут дополнять словесный пересказ. Они будут погружены в историю, чтобы иметь ее глубокое и глубокое понимание. Затем они будут «вводить новшества» в Маленького зеленого динозавра, заменяя персонажей другими типами динозавров.Затем они «изобретут» свою собственную уникальную, индивидуальную историю и главного героя, используя ранее изученные языковые шаблоны. Главная цель повышения грамотности в этой половине семестра — научить детей развивать и улучшать понимание того, как писать предложения, которые могут быть прочитаны ими самими и другими.
Затем у детей будет блок научно-популярной литературы, где они будут писать подборку фактов о динозавре.

Математика

В этом семестре будут обучаться различным навыкам числа и формы, пространства и меры.Вернувшись с пасхальных каникул, дети пересмотрят свои знания о числовых связях до 10. Они продолжат изучать свое понимание чисел путем сложения и вычитания, рассчитывая и считая в обратном порядке, чтобы найти ответ. Они разовьют свое понимание счета до 20. Они также будут изучать геометрию, изучая пространственное восприятие, 2D и 3D формы.

Телефоника

Когда в марте дети вернулись в школу, они начали пересматривать свои знания и понимание звуков Фазы 3.Мы продолжим пересматривать эти термины, а также исправлять сложные слова Фазы 3 (слова, которые нельзя сегментировать и смешивать.
Дети будут повторять следующие звуки:

  • ai, ee, igh, oa,
  • oo (луна), ar, or, ur,
  • ой, ой, ухо, воздух,
  • ure, er, oo (как в «книге»).

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
