Сечение провода для теплого пола

Главная » Разное » Сечение провода для теплого пола

какой выбрать электрокабель в стяжку, необходимое сечение провода и его монтаж. Главные характеристики проводов, последовательность работ своими руками

Качество работы целой системы и обогрев помещения напрямую зависит от выбранного кабеля. Поэтому так важно сделать выбор согласно техническим характеристикам изделий.

Теплый пол: выбор подходящего кабеля

Электрический пол – дополнительный источник тепла в квартире или же элемент отопления в доме.

Станет  залогом комфорта, ведь насколько приятно ходить босиком по теплому полу.

Главные плюсы в пользу выбора такой системы – экономичность, а также простота установки конструкции.

Прежде, чем приступить к работам по монтажу, необходимо подобрать модель кабеля. От этого элемента напрямую зависит эффективность работы системы.

Преимущество полов с подогревом

1. Не занимает дополнительное пространство, что позволяет реализовать дизайнерские идеи.
2. Гарантия отсутствия сквозняков в доме. Тепло равномерно поднимается на 2-2,5 метров, что идеально для прогрева квартиры.
3. Электрические модели оснащены регулятором тепла, что позволяет контролировать температурный режим согласно температуре на улице.
4. Воздух не пересушивается, сохраняется оптимальная влажность помещения.
5. В сравнении с традиционными нагревателями быстрее прогревает помещение.
6. Нагревательные системы скрыты от посторонних глаз, что не портит внешний стиль помещения.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
3.
   Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы.

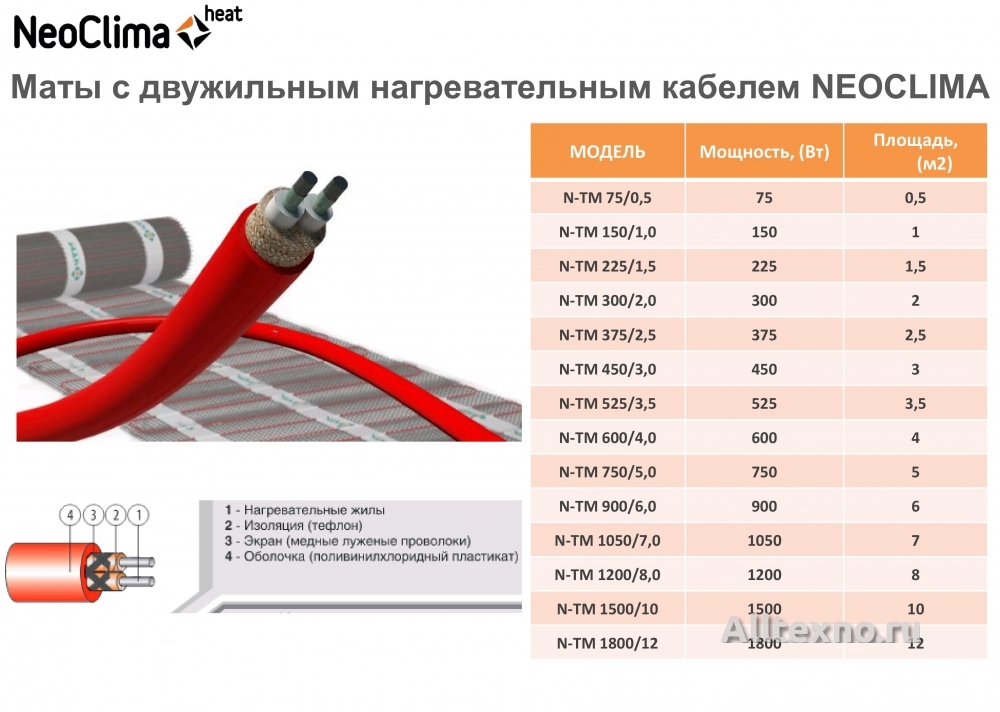

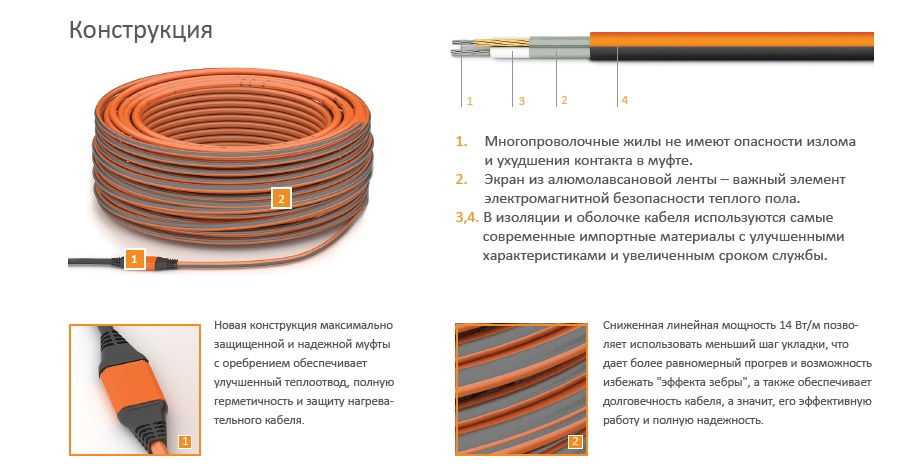

Двухжильные

Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

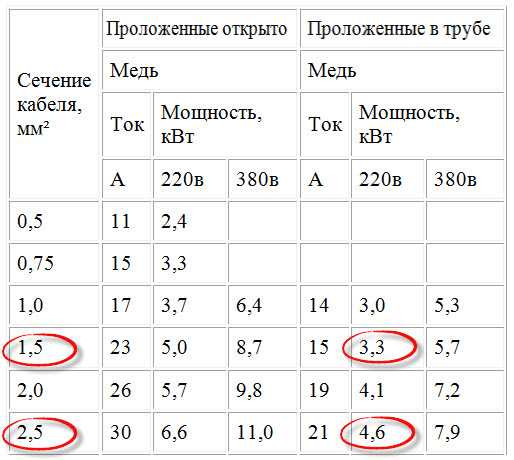

Какое сечение провода нужно

Максимальный показатель тока у терморегуляторов составляет 16 А, нагрузка при этом составляет 3,5 кВт. Если пол подключен к одному терморегулятору и суммарная мощность системы не превышает 3.5 кВт, значит для работы подойдет ПВЗ с сечением 1,5 мм2. Если этот показатель больше, то стоит обратить внимание на модели с большим сечением. Так модель с сечением 2.5 мм2 выдерживает нагрузку в 25А.

Максимальный ток регулятора не должен быть больше показателя общего потребляемого тока. В противном случае есть риск, что терморегулятор выйдет из строя. Применение дополнительного реле или еще одного терморегулятора может решить проблему без замены провода.

Если вы все же затрудняетесь с выбором сечения, то рекомендуется обратить внимание на данные таблицы.

Укладка провода в стяжку под теплые полы своими руками

Монтаж греющего кабеля проводится в несколько этапов:

1. Заливается цементно-песчаная стяжка толщиной не менее 3 см. Чтобы проложить провод, который будет проходить к терморегулятору предстоит проштробить канал, диаметр которого в пределах 2 см.
2. Установка теплоотражающего слоя подложки.
3. Монтаж арматурной сетки, на которой и фиксируется кабель. Если не использовать сетку, то предстоит устанавливать ленту. Изделие не должно укладываться под мебель.
4. Укладывается провод.
5. Теплоотдатчик устанавливается в специальной гофрированной трубке и укладывается в штробе.
6. Заливается цементная стяжка, толщиной 4 см. Омическое сопротивление и сопротивление изоляции – показатели, которые стоит установить, чтобы определить работоспособность кабеля после проведения заливки. Укладка напольного покрытия проводится после полного высыхания раствора, что произойдет не раньше месяца.

При проведении монтажных работ важно следовать таким правилам укладки:

1. Не допускайте образования петель в кабеле. Отдельные участки не должны пересекаться.
2. По правила безопасности, расположение систем нагрева от металлических конструкций должно быть на расстоянии 5 см, от деревянных – 3 см, а вот других источников тепла -50 см.
3. Следуйте шагу укладки, ориентируясь на 6-10 внешних диаметров провода.
4. Горячая часть провода должна находиться в изоляционном материале.
5. При укладке внутри стяжки шаг кабеля составляет 20 см, при обустройстве пола прямого действия – 10 см.
6. Напрямую к сети элементы питания не подключаются, для этого используется регулятор.
7. Терморегулятор устанавливается на 50- 150 см от пола.
8. Запрещено применение скруток, соединения только через специальные клеммы.
9. Чтобы избежать скачков напряжения, необходимо использовать защитные автоматы.

Предварительно перед проведением работ по монтажу каждый может изучить представленные видеоролики на эту тему в сети.

Выбирать лучше кабель или мат

Кабель состоит из одной или нескольких жил с изоляцией и наружной оболочкой. Установка такого провода осуществятся в стяжку, толщина которой составляет 3 – 5 см.

Кабель рекомендуется устанавливать под:

керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин.

Такой пол можно назвать практически универсальным.

Маты на рынке представлены двух типов – конвекционные и инфракрасные. Такой кабель более тонкий и закреплен на правильном расстоянии на сетчатом основании. Маты занимают меньше места, требуется меньшая толщина стяжки до 5-10 мм. Монтаж простой и не повышает запланированную высоту.

Простая установка часто определяет выбор в пользу мата. Пленка укладывается по длине на тонкий слой теплоизоляции, а сверху устанавливается напольное покрытие. В отличие от первого варианта, не придется делать стяжку и заливать пол цементом. Такой подход позволяет использовать маты и на вертикальной поверхности. Оценив преимущества представленных материалов, многие отдают предпочтение последнему. Такая экономичность и простота монтажа подкупает многих пользователей, поэтому популярность пола мате растет с каждым днем. Стоит один раз просмотреть видео, чтобы изучить технологию монтажа.

Теплый пол – залог комфорта для жителей дома. Он может быть вспомогательным элементом отопительной системы или же заменить ее. Главное преимущество – простота монтажа и значительная экономия ресурсов. Вот только, чтобы система правильно функционировала предстоит подобрать правильный кабель. Критерии выбора самые разнообразные – начиная от сечения, заканчивая предположительной нагрузкой. Обязательно определитесь с функционалом, который предстоит возложить на теплый пол. Тогда процесс выбора кабеля удастся значительно облегчить.

Теплый пол можно сделать своими усилиями, используя простые панели, которые устанавливаются даже без заливки цементом. Стоит провести процедуры монтажа, чтобы оценить преимущества теплого пола в действии.

Полезное видео

Нагревательная система со свободным проводом | Нагревательный кабель для пола

Характеристики нагревательного кабеля со свободным проводом

Нагревательный кабель толщиной всего 1,8 мм является самым тонким на рынке, поэтому он не увеличивает высоту пола заметно. Небольшое сечение нагревательного элемента позволяет устанавливать его без слоя самовыравнивающейся стяжки. Установите систему Loose Wire System с клеевым слоем плитки под плитку или с самовыравнивающейся смесью под другими покрытиями пола.

Поскольку для установки Loose Wire не требуется самовыравнивающаяся стяжка, вы не теряете никаких дополнительных затрат времени или средств, связанных с сушкой системы. После того, как кабель проложен, поверх него можно укладывать отделку пола.

Система разогрева со свободным проводом подходит для всех применений, обеспечивающих первичный или вторичный обогрев всех комнат или проектов, которые соответствуют строительным нормам.

Комплект для обогрева полов со свободным проводом

Монтаж с проводом со свободным проводом прост в установке, поскольку он поставляется в виде комплекта.В комплект входят все необходимые элементы для установки системы свободной проволоки.

• Ультратонкий многожильный кабель 1,8 мм. Двухжильный нагревательный кабель имеет двойную изоляцию из усовершенствованного фторполимера, что делает его исключительно долговечным и легким для облицовки плиткой.
• Грунтовка (для деревянных черновых полов)
• Лента
• Пенный валик
• Руководство по установке

Примечание: Перед началом При установке нагревательной системы со свободным проводом, пожалуйста, дважды проверьте, что у вас есть правильный размер и количество нагревателей для вашего проекта. Если сомневаетесь, напишите нам на Warmup.

.

Какой пол для теплого пола лучше всего?

Основное различие между различными материалами полов и их пригодность для использования с системой заключается в теплопроводности материала, означающем, насколько быстро и эффективно выделяемое тепло передается на поверхность пола. Лучшее покрытие для полов с подогревом — это пол с хорошей проводимостью, поскольку он быстрее нагревается, дает больше тепла и более эффективен в эксплуатации. Однако это не означает, что полы с подогревом нельзя использовать под менее проводящими материалами, и существуют системы, доступные для использования практически с любой отделкой пола.Независимо от того, делаете ли вы ремонт или выбираете напольное покрытие для нового строительства, в этой статье мы расскажем, что вам нужно знать о различных напольных покрытиях для теплого пола.

ПЛИТКА, КАМЕНЬ И ПОЛИРОВАННАЯ СТЯЖКА

Лучшим напольным покрытием для полов с подогревом является плитка и камень. Плитка и камень обладают высокой теплопроводностью, а это означает, что тепло от трубы или провода теплого пола быстро передается на поверхность пола. Плитка и камень также хорошо сохраняют тепло, что делает систему эффективной.Благодаря отличным тепловым свойствам плитка и камень идеально подходят для использования с теплыми полами в местах с высокими потерями тепла, таких как солярии. Их можно нагревать до 84 ° F и более.

Толщина плитки и камня мало влияет на тепловую мощность, но немного увеличивает время нагрева, поэтому рекомендуется придерживаться максимальной толщины 3/4 дюйма, если вы ищете систему с высокой чувствительностью.

Подробнее о теплых полах под плитку или камень.

Плитка и каменные полы обладают высокой проводимостью, что делает их лучшим напольным покрытием для полов с подогревом.

Керамическая и каменная плитка

• Лучший материал для полов с подогревом
• Отличные теплопередающие свойства и тонкий профиль
• Легко поддерживать в чистоте

Бетон полированный

• Высокая проводимость, быстрое время нагрева
• Подходит для использования с электрическими и водяными полами с подогревом

Сланец и плитняк

• Естественно с высокой проводимостью и отлично подходит для полов с подогревом
• Износостойкое покрытие пола, идеально подходящее для зон с высокой проходимостью

Мрамор

• Хорошая теплопроводность, но медленный нагрев

Советы по установке: теплый пол с плиткой и камнем

• При укладке полов с плиткой необходимо использовать качественный двухкомпонентный клей для гибкой плитки.
• При установке на бетонный черновой пол всегда используйте изоляцию.

ДЕРЕВЯННЫЙ ПОЛ

Различные типы деревянных полов имеют разные термические свойства, поэтому их пригодность для использования с системой теплых полов различается. Чем плотнее и тоньше доски пола, тем лучше они проводят тепло и, как правило, лучше подходят для использования с теплыми полами.

Инженерная древесина — лучший тип деревянных полов для использования с системой подогрева пола, поскольку она хорошо работает при изменении температуры пола.Можно использовать и другие деревянные полы, но с более мягкой и менее плотной древесиной следует обратить внимание на толщину половиц, чтобы половицы не действовали как изолятор, блокирующий тепло. Как правило, для деревянных полов температура поверхности пола не должна превышать 80,6 ° F.

Обогрев пола изменяет влажность древесины, поэтому следует выбирать деревянный пол, который может адаптироваться к изменениям температуры пола без изменения внешнего вида пола. Древесина, высушенная в печи, лучше всего подходит для полов с подогревом, но всегда уточняйте у производителя напольных покрытий, подходят ли они для использования с подогревом пола.

«Теплый пол» можно использовать с различными типами деревянных полов, но следует обращать внимание на толщину полов, чтобы они не действовали как изолятор, блокирующий тепло. Подробнее про теплый пол, устанавливаемый под дерево, или посмотрите это видео по установке.

Строительная древесина

• Лучшее деревянное покрытие для полов с подогревом
• Хорошо справляется с изменяющейся температурой пола и адаптируется к изменению влажности

Массив твердых пород

• Склонен к перепадам влажности и температуры, что может привести к образованию щелей, короблению и образованию венцов.При рассмотрении вопроса об использовании с подогревом необходимо соблюдать осторожность, чтобы обеспечить совместимость и достаточно высокую тепловую мощность — всегда уточняйте у производителя, подходит ли для использования с подогревом пола.

Мягкая древесина

• Подходит для полов с подогревом, но следует обращать внимание на толщину полов, чтобы обеспечить достаточно высокую теплоотдачу.

Паркет

• Доступны из массивной или конструкционной древесины, и большинство типов подходят для использования с теплыми полами.

Бамбук

• Подобно конструкционной древесине в строительстве и, поскольку она хорошо проводит тепло, она хорошо подходит для использования с теплыми полами.

Советы по установке: теплый пол с паркетом

• Дерево — это натуральный материал, на который влияет влажность окружающей среды.Вот почему важно обеспечить правильное содержание влаги в деревянных полах во время укладки и правильный цикл нагрева при установке теплого пола

.

• Инженерный брус можно укладывать непосредственно на теплый пол с плавающим полом или систему реек / балок. Доски толщиной менее 3/4 ″ (20 мм) должны поддерживаться и фиксироваться для обеспечения подходящей структурной поддержки. При укладке плит поверх стяжки

рекомендуется использовать подложки с низким тогом.

ЛАМИНАТ

Этот синтетический пол имитирует дерево и обеспечивает покрытие, устойчивое к пятнам и царапинам.Легко укладывать и экономичное решение. Большинство ламинатов подходят для полов с подогревом, но перед установкой системы рекомендуется проконсультироваться с производителем напольного покрытия.

ВИНИЛОВЫЙ ПОЛ

Виниловый пол можно безопасно использовать с теплым полом. Винил быстро нагревается и остывает. Виниловые полы подлежат ограничению по температуре верхнего этажа, обычно 80,6 ° F (27 ° C), что ограничивает тепловую мощность, поэтому их не рекомендуется использовать в зонах с высокими потерями тепла, таких как старые солярии. Подробнее об установке под винил и LV.

РЕЗИНОВЫЙ ПОЛ

Резина может использоваться для полов с подогревом. Полы из твердой резины обычно обладают высокой проводимостью, поэтому быстро нагреваются и обеспечивают высокую тепловую мощность. Обязательно проконсультируйтесь с производителем, чтобы убедиться в пригодности для использования с полом с подогревом.

КОВРОВЫЕ ПОЛЫ

Ковер подходит для использования с полом с подогревом, при условии, что материал ковра или подложки не действует как изолятор, блокирующий тепло.Общая масса всех материалов, включая любые нижние и верхние слои, не должна превышать 2,5 тг, чтобы система обеспечивала достаточную тепловую мощность. Подробнее о теплых полах под ковром .

Ламинат и ковровое покрытие подходят для полов с подогревом, но вы должны убедиться, что общая сумма всех материалов не превышает 2,5 тг, чтобы система обеспечивала достаточную теплоотдачу.

ВРЕМЯ НАГРЕВА РАЗНЫХ ПОЛОВ

Выбор материала напольного покрытия влияет на время нагрева, так как каждый материал имеет разную тепловую массу и проводимость.Чем ниже тепловая масса и выше проводимость, тем быстрее тепло от трубы или провода теплого пола передается на поверхность пола. Однако это также означает, что материалы с низкой тепловой массой охлаждаются быстрее, чем материалы с высокой тепловой массой.

Отзывчивость системы можно улучшить, используя изоляционные плиты, которые способствуют передаче тепла к отделке пола.

ВЛИЯНИЕ НАПОЛЬНОГО МАТЕРИАЛА НА ОТВОД ТЕПЛА

Выбор напольного покрытия влияет на максимальную тепловую мощность системы, поскольку некоторые виды отделки пола имеют ограничение по максимальной температуре, ограничивающее максимальную тепловую мощность.Тепловая мощность системы зависит от общей площади пола с подогревом, а также от температуры воздуха и пола. На тепловую мощность влияет любой из этих трех факторов. Как правило, проще всего изменить отделку пола, так как размер комнаты и комфортная температура воздуха уже в значительной степени установлены.

Важно следить за тем, чтобы теплоотдача от пола превышала показатель потерь тепла в помещении. Как показано на приведенном ниже графике, разница в температуре пола в два градуса существенно влияет на тепловую мощность. Итак, если выбранный вами пол можно нагреть только до 80,6 ° F (27 ° C), и это не дает вам необходимой тепловой мощности, вам может быть полезно перейти на отделку пола, которая может нагреваться до 84 ° F ( 29 ° C), чтобы дать больше тепла. Кроме того, вы можете рассмотреть возможность добавления дополнительного отопления, чтобы ваша система отопления соответствовала вашим ожиданиям.

Максимальная тепловая мощность напрямую зависит от температуры пола. График показывает максимальную тепловую мощность системы теплого пола при заданной температуре в помещении 21 ° C и отапливаемой площади 10 м2.

Если вы хотите получить пол с подогревом, взгляните на нашу подборку продуктов для теплого пола, чтобы найти систему, подходящую для использования с выбранной вами отделкой пола.
