Каркас теплицы из профильной трубы чертежи, фото и видео-инструкция

Рекомендуем

Как построить парник из труб своими руками

Теплица из оконных рам своими руками: видео

Как сделать своими руками парник — хлебницу из поликарбоната по чертежам

Теплица должна находиться в таком месте, чтобы растениям был доступен солнечный свет, отсутствовали сквозняки, а поверхность земли была ровной. Обычно проект отображает в чертеже и плане все нюансы. Обилие деревьев вокруг парника не рекомендовано, так как они могут закрыть растения от солнца. Постройку старайтесь разместить в южной стороне участка.

Собрать своими руками теплицу можно, а каркас из трубы обойдется вам дешевле, чем изготовление изделия из других материалов. Конечно, собирать его сложно, ведь нужно подумать о фундаменте, придать трубам нужную форму и подобрать покрытие, но задача становится проще, если действовать по плану.

Из чего состоит каркас?

Для изготовления теплицы нужно уделить внимание трем важным элементам, без которых ничего не получится. Это особенно важно, если вы намерены построить парник самостоятельно, пользуясь лишь планом. Итак, главное значение имеют:

Фундамент

Наличие фундамента целесообразно только в том случае, если вы делаете постоянную конструкцию. Временный парник может спокойно обойтись и без него. Если вы собираетесь делать конструкцию из профиля, стоит позаботиться о фундаменте. Делают его из различных материалов, таких как бетон или кирпич, также очень популярен монолитный ленточный фундамент. Для изготовления парника своими усилиями, используют именно его. Не поленитесь закрепить основание в земле глубже, в слоях, которые не промерзнут в холодное время года.

Каркас

Каркас также делают из разных материалов, каждый из которых имеет свои преимущества и недостатки. Иногда приходится выбирать между прочностью и легкостью монтажа конструкции, но профиль выделяется долговечностью и простой установкой, если сравнивать ее с деревянными балками или стальными трубами. Кроме того, она не подвергается коррозиям и другим деформациям.

Это надежный и гибкий материал, из которого можно собрать отличную теплицу самому. Готовая конструкция получается устойчивой и безопасной. Такой парник герметичен, не портится от влаги и другого внешнего влияния. Нужно приложить некоторые усилия, чтобы придать форму трубам, но сделать это реально, поэтому каркас теплицы из трубы может иметь различную конструкцию и форму.

Покрытие

При выборе покрытия обращайте внимание на такие характеристики, как пропускная способность солнечного света и прочность. В отличие от стеклянного или пленочного покрытия, слой из поликарбоната прочный и менее подвержен повреждениям. Свет сквозь поликарбонат проходит в нужном количестве, поэтому плюсы очевидны. Стоимость его не превышает стоимости другим покрытий для теплицы. Для парника, выполненного из профиля, сотовый поликарбонат идеальный вариант.

Формы теплиц

В настоящее время теплица может быть практически любой формы, но самыми распространенными являются арочные и двускатные. Можно приобрести готовую конструкцию или подготовить проект и сделать такое сооружение своими руками. .

Арочные теплицы

Если вы планируете создать парник своими силами на долгое время, а растения небольшие, эта форма подойдет идеально. Благодаря форме крыши снег скатывается с нее самостоятельно, а если покрытие выполнено из поликарбоната, оно может прослужить долго, невзирая на погодные условия. Но выращивать высокие растения не получится, так как арочные теплицы сужаются к стенам. Их размер не позволяет использовать парник по максимуму, хотя для некоторых культур такой вариант подходит.

Арочная конструкция универсальна и пользуется популярностью у садоводов. Во-первых, ее легко устанавливать и убирать, и хотя ее размер не оставляет желать лучшего, но его можно изменить, просто добавив или удалив несколько дополнительных секций. .

Сложность заключается в качественном проветривании парника данного вида, так как сложно разместить в нем вентиляционные отверстия. Зато арочные конструкции из профиля очень прочные. По желанию ее можно держать постоянно, даже зимой, выращивая плодовоовощные культуры круглый год.

Двухскатная теплица

Двухскатная постройка, выполненная из поликарбоната, подходит для достаточно высоких растений. Это классическая форма парника, которую можно построить домиком или в виде шатра. Своими руками построить конструкцию сложнее, потребуются значительные финансовые вливания. Каркас теплицы нужно устанавливать хорошо, выбирать для него только надежные материалы. В качестве покрытия лучше использовать поликарбонат.

. Это удобно и экономит место. Учтите, что двухскатная теплица требует мощного отопления и безотказной системы проветривания.

Как сделать каркас?

Устанавливать каркас лучше всего на прочное основание, поэтому первым делом нужно подготовить место под фундамент. Основание нужно для того, чтобы растения не промерзли в холодное время года при резком понижении температуры. Заливать фундамент бетоном или просто заложить землю не пропускающими холод материалами, решать вам, но расчет таков, что к основанию нужно будет прикрепить стойки, на которых держится весь каркас.

Сделать из трубы дугу для арочной теплицы можно двумя способами: согнуть об бетонное кольцо голыми руками или подпилить болгаркой в месте предполагаемого сгиба. Как видите, своими руками согнуть профильную трубу для каркаса реально, но прежде нужно нарезать ее на нужные отрезки.

План покажет, какой размер имеет будущая теплица, исходя из этих данных, нарезаем трубы на куски. Обычно в длину парник не делают более 10 м, а стандартная ширина находится в пределах 3 м.

Для каркаса выбирайте трубы с размерами 20х20 мм или 20х40 мм. Чтобы каркас получился арочной формы, трубы придется нарезать и придать им форму дуги.

В зависимости от того, какого типа теплицу вы намерены сделать из такого материала – разборную или неразборную – происходит ее сборка. Дуги и части парника разборного типа соединяют при помощи саморезов и болтов, а неразборные сваривают. Дуги сваривают или скрепляют со стойками, нарезанными. .

Далее каркас нужно соединить полностью и приступить к изготовлению дверей, окон и форточек, необходимых для проветривания посадок. Изготовление начинается именно с них, после чего под размер готового окна сваривают проемы, сцепляют с трубами. Двери и окна стараются разместить так, чтобы они находились на противоположных сторонах теплицы. Количество окон и форточек определяют самостоятельно, но смотрите, чтобы их было достаточно для поступления свежего воздуха внутрь.

После того, как стойки приделаны к фундаменту и сварены с дугами, изготовлены форточки, окна и двери, и каркас теплицы, сделанная своими руками, готова к работе, пройдитесь по металлу грунтовкой и покрасьте. Эти дополнительные действия не только сделают сооружение красивым, но и защитят от внешнего влияния неблагоприятной среды, так как парник вы делаете на долгие годы.

Если ваша теплица двухскатная, то есть домиком, задача усложняется с точки зрения изготовления фундамента и стоек, но крышу сварить проще, так как не нужно гнуть трубы.

Проект на заключительном этапе изготовления теплицы требует покрытия. Знатоки советуют покрывать самодельные парники поликарбонатом.

Поликарбонат очень прочный и его легко монтировать. Сочетание парника из профильной трубы и поликарбоната встречается часто. .

парник своими руками и каркас, самодельный расчет и калькулятор

Можно воспользоваться готовыми чертежами и схемами, представленными в интернете, или, вооружившись терпением, разработать необходимые эскизы самостоятельно

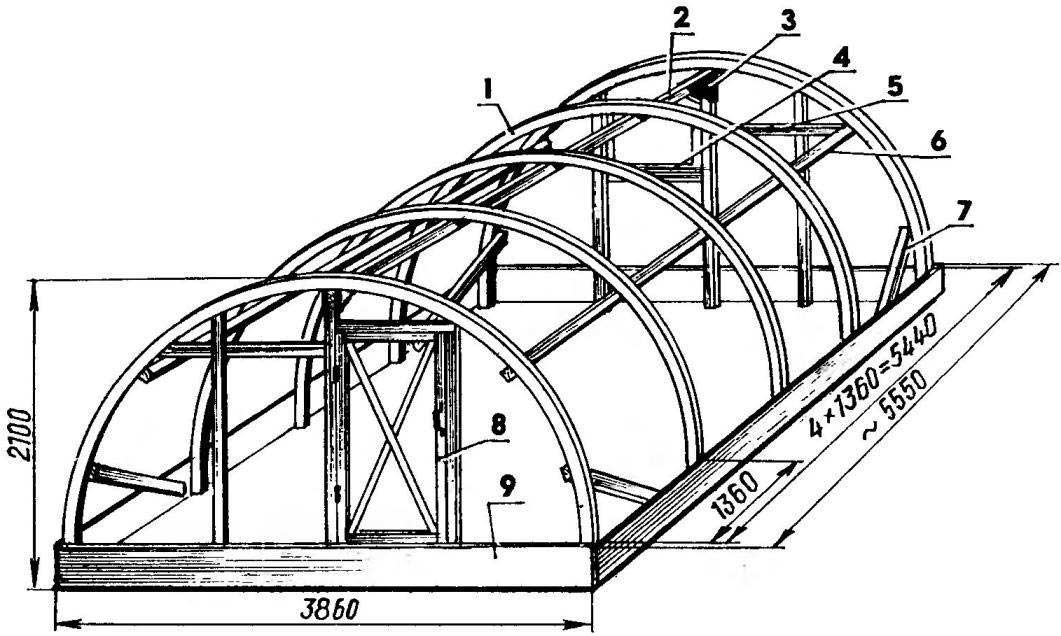

Корректно составленные чертежи теплиц из профильной трубы с размерами – залог продолжительной эксплуатации конструкции подобного рода. Несмотря на кажущуюся сложность, справиться с разработкой проекта сможет даже начинающий садовод. Здесь важно акцентировать внимание на том, что непосредственная сборка теплиц из профильной трубы на основе технически правильного чертежа занимает не более 2-3 часов.

Проектировщикам на заметку: самодельная теплица из профильной трубы

Степень детализации чертежа – наиболее сложный во всех отношениях момент в работе. Если одни говорят о том, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие – принимают во внимание лишь саму сварную теплицу. Истина, как часто это бывает, находится посередине.

Правильно изготовить парник из профильной трубы поможет рациональный подход к делу.

Опираться можно на приведенные ниже практические советы:

• Учитывается положение всех источником тени, например, забор, растительность, другие дома и хозяйственные постройки;
• Фиксируется тип выбранных строительных материалов, иначе разность технических параметров не позволит завершить производство домика для рассады;
• Наличие трубопровода и других видов коммуникационных сооружений в непосредственной близости от теплицы нужно зафиксировать в проекте.

О выборе подходящего места для теплицы читайте в нашем материале https://homeli.ru/dvor-i-sad/teplitsy/ustanovka-teplitsy-po-storonam-sveta

Технически грамотный чертеж предполагает учет всего, что окружает парник. При этом внимание акцентируется только на том, что непосредственным образом взаимодействует с теплицей.

Строим парник из профильной трубы своими руками на колышках

Для начала проводится выравнивания поверхности, где будет установлен парник. После этого с максимальной точностью расставляются по всему периметру колышки. Интервал между ними составляет от 25 до 30 см. На основании указанных цифр несложно приобрести необходимое их количество.

Как только периметр теплицы отмечен, все колышки загоняются в землю на глубину 20-25 см. Необходимо убедиться в прочности получившейся конструкции, иначе дуги основания быстро потеряют прочность.

В дальнейшем производится сборка основания на основании сделанного чертежа.

Порядок действий выглядит следующим образом:

• Тройники монтируются таким образом, чтобы труба свободно проходила через них;
• В качестве основного фиксирующего элемента используется саморезы, которые подбираются с учетом размеров трубы;
• Если нет желания возиться с крепежами, то можно использовать иной способ – своими руками следует нарезать трубу на более мелкие части;
• Вне зависимости от выбранного способа фиксации, каждый тройник дополнительно закрепляется монтажным клеем, иначе каркас не будет достаточно прочным;
• Инсталлируются арки и все соединяющие их элементы;
• Выполняется изготовление оконных и дверных проемов в соответствии с утвержденным чертежом;
• С целью исключения вероятности сквозняка, для дверной группы рекомендуется взять профиль с диаметром 1-1/4.

Разновидность парника на колышках хорошо себя зарекомендовала в умеренном климате. На этапе проектирования нужно указать положение каждого из них, в противном случае надежной фиксации арок ожидать не стоит. Помимо этого, для оконной и входной группы берется более широкий (в плане диаметра) профиль трубы.

Советы новичкам: теплицы из профильной трубы с коробами

В том случае, когда уровень грунтовых вод на участке достаточно низок, парник допускается установить на основание из досок. На этапе составления чертежа проводятся измерения диагоналей, проведенных из 4 точек основания.

Рассчитать оптимальную длину и ширину не очень сложно. Строительство окажется успешным только в том случае, когда каждый угол конструкции равен 90 градусам.

Новичкам необходимо помнить, что грунт характеризуется незначительной, но все-таки подвижностью. Для того чтобы в процессе изготовления зафиксированные размерности не изменились, следует применять дополнительное укрепление. Изготавливается оно из кусков старой арматуры.

Помимо этого, не лишним будет обратить внимание на приведенные ниже рекомендации:

• В проекте необходимо учесть необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0,5 до 1 м;
• Фиксаторы из старой арматуры вбиваются в землю таким образом, чтобы над поверхностью они возвышались на 25-30 см;
• В зависимости от того, планируется возвести из профилированной трубы парник 20х20 или 40х20, разрезаются сами трубы;
• Каждый конец такой трубы фиксируется у основания с использование шурупов;
• У каждого торца нужно установить деревянную рамку, в которой нужно сделать форточку;
• Производится это на основании согласованной схемы работы.

Проект теплицы на деревянном основании оправдан в том случае, когда на участке хорошая почва. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянного основания монтируется стальной каркас. Залогом успеха является правильный расчет расстояния между арочными дугами. Его можно сделать самому, или отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у огородников. Это возможность получать урожай ранней весной или круглый год. Обзор основных конструкций приведён в нашей следующей статье: https://homeli.ru/dvor-i-sad/teplitsy/vidy-teplits

Износостойкий каркас теплицы из профильной трубы: чертежи в деталях

Часто можно услышать, что даже корректно выполненный проект приводит к множеству проблем. Открывает список нарушения геометрии строения в результате частичной или полной деформации металлических арочных дуг.

С одной стороны, садовод учел минимальную необходимую толщину трубы, но что-то все-таки пошло не так. С другой стороны, винить стоит неверный сделанный расчет.

Акцент делается на ошибки, связанные с не совсем корректным соотнесением характеристик грунта, планируемых габаритов постройки и ее веса.

Снизить количество таковых помогут следующие рекомендации:

• Чем шире будет теплица из поликарбоната, тем шире необходимо построить основание;
• Длинная конструкция, например, от 30 м и больше, требует сварить арочные дуги на расстоянии не менее 1,2 – 1,5 м;
• Наличие двух и более самодельных форточек автоматически влечет за собой потребность в использовании профильной трубы.

В наше время теплицы, сделанные из поликарбоната пользуются весьма значительной популярностью у фермеров и обычных любителей дачной жизни. Узнайте о том, как установить теплице на 8 м из нашего материала: https://homeli.ru/dvor-i-sad/teplitsy/teplitsy-iz-polikarbonata-8-metrov

Большинство ошибок возникает у садоводов на этапе составления проекта. Для начала необходимо запомнить, что ширина и высота конструкции напрямую влияет на основание. В связи с этим, нужно в обязательном порядке провести несколько измерений, позволяющих исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих окажется настоящим открытием тот факт, что вне зависимости от вида конструкции, метод сварки учитывается при составлении чертежа. Диаметр труб, количество поддерживающих арочных конструкций – 2 наиболее важных параметра, определяющих минимальное количество точек для сварки.

Избавить от множества проблем в процессе сварки помогут разработанные садоводами со стажем рекомендации:

1. Обвязка всегда фиксируется на заранее смонтированных закладных на уровне фундамента. В этом случае даже неопытный сварщик не будет испытывать сложности.
2. Сварочные работы производятся только до момента нанесения поликарбоната, в противном случае покрытие придет в негодность. Перед тем как взять в руки сварочный аппарат, необходимо убедиться в правильности фиксации каркаса. Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
3. После завершения сварочных работ остов нужно покрасить и провести антикоррозийную обработку.

Теплица из профильной трубы своими руками (видео)

Даже незначительную оплошность невозможно будет исправить после того, как все точки крепления будут обработаны сваркой. Именно поэтом больше всего внимания, как было сказано раньше, уделяется чертежу. Документ кажется незначительным, хотя, на самом деле он на 90% определяет долговечность постройки. Если садовод не чувствует в себе силы, всегда можно воспользоваться инженерным калькулятором.

конструкции из пластиковых труб и ПВХ своими руками, чертежи и пошаговая инструкция изготовления

Сегодня теплица уже давно перестала быть чем-то необычным на дачном участке, так как ее можно найти практически у каждого огородника возле загородного дома. Их строят сегодня из различных материалов, чего раньше не было. Причем речь идет о разных материалах, начиная от дерева и поликарбоната и заканчивая полипропиленовыми трубами. И именно об этой конструкции, выполненной из полипропиленовых труб, и пойдет речь сегодня.

Особенности

Теплица из ПВХ для большинства людей была чем-то фантастическим. Сегодня это абсолютно нормальное явление, которое никого не удивляет. Раньше для каркаса использовали только брус и доски, после чего проемы между ними остекляли или закрывали плотной пленкой. Такая конструкция хоть и была надежной, но с точки зрения затрачиваемых усилий, оказалась слишком невыгодно. И это в контексте того, что подбор деталей и их обработку нужно было проводить прямо на даче. Само дерево как материал слишком подвержено старению и гниению, и даже при некачественном закреплении пленки такой тип рамы может просто сломаться.

Дачники считают, что теплица из полипропиленовых труб более интересное решение, как с точки зрения технических особенностей, так и финансов. При сборке такой конструкции из материалов ППР используются простые, легкие в работе и удобные комплектующие.

Пластик, как правило, не подвержен коррозии. Кроме того, он не разрушается от контакта с влажной почвой и даже не стареет. То есть, собрав такую ​​тепличную конструкцию, ее можно будет использовать по прямому назначению длительное время. И, кстати, разобрать его не менее просто. Это мобильная конструкция, которую можно легко улучшить или изменить. Собрать его можно примерно за сутки, поэтому такое решение также нравится дачникам.

Типы конструкций

Обратите внимание, что рассматривается множество типов зданий. Они могут отличаться друг от друга сезонностью, типом, категорией отопления и его наличием, используемым материалом укрытия, а также каркасом. Для формирования теплиц из пластиковых труб подходят самые простые решения, надежность которых доказана временем:

• двускатная, выполненная в виде домика;
• многоугольная, где форма скатов относится к типу комплекса;
• арочный, у которого рама выполнена в полукруглом варианте;
• настенное крепление

Теперь рассмотрим именованные типы несколько подробнее. Стеновые решения обычно завершают у южной или юго-западной стены дома или любого другого помещения. В этом случае стена будет своеобразной тепловой массой. Днем она нагревается, а ночью отдает тепло, что позволяет значительно снизить среднесуточные перепады температур, а также защитить растения в теплице от ветров с севера. В таких пластиковых теплицах для растения создается чрезвычайно благоприятный микроклимат, а цена на них будет довольно низкой.

Основным недостатком такой конструкции будет то, что на стену будет постоянно воздействовать влага. Кроме того, не будет хорошей вентиляции, что может вызвать деформацию и последующее разрушение стены.

Фронтальный вариант считается одним из самых удобных и востребованных. Объяснение этому очень простое: в этом случае каркас будет чрезвычайно прочным и выдержит нагрузки от ветра и снега. Такие теплицы имеют достаточно небольшой коэффициент отражения, что позволяет большему количеству солнечного света попадать внутрь теплицы, тем самым делая ее максимально эффективной.

Если поднять угол ската, то можно добиться схождения снежного покрова с крыши зимой. Эти теплицы обычно оборудуются 1 или 2 дверьми и вентиляционными окнами. Стены по бокам такой теплицы могут быть не только полностью вертикальными, но и несколько наклонными. Это повысит освещенность в утреннее и вечернее время, что для зданий в широтах умеренного типа будет крайне важно.

Если говорить о многоугольной конструкции, то она практически повторяет арочную форму за счет наличия нескольких плоскостей, образующих стены и откосы. Это позволяет увеличить пространство внутри и избежать слишком сильного отражения солнечных лучей. Недостатком такой теплицы будет то, что сделать ее своими руками будет непросто из-за слишком большого количества стыков. По этой причине его обычно создают не из пластикового профиля, а из металлических труб. Ну или из профиля для гипсокартона, собирая каркас на петлях.

Арочные решения также достаточно распространены благодаря тому, что они просты в уходе, долговечны и достаточно устойчивы. Также у них небольшое количество узлов подключения, а внутри у них просторно и действительно много места для растений. Создать такую ​​конструкцию можно не только из пластика, но и вообще из любого вида труб, подобрав необходимые размеры и высоту. Недостатком такого типа решения будет повышенное скопление снега зимой и довольно большой коэффициент отражения для лучшего солнца.

Можно частично уменьшить, если здание правильно расположить — с севера на юг. При этом стены по бокам подсвечиваются утром и вечером. А днем ​​солнце будет освещать крышу, где преломление лучей невелико, а также южный фронтон.

А со скоплением снега можно бороться тремя способами:

• непрерывная очистка;
• демонтаж теплицы на зиму или пленки;
• изменить форму на ланцет.

В последнем случае теплица будет еще более устойчивой, а изменение ее высоты в сторону увеличения значительно улучшит микроклимат в теплице.

Размеры и расположение

Осуществляя подбор места для установки такой теплицы, следует понимать, что желаемый участок должен быть максимально ровным и хорошо освещаться солнцем. Кроме того, следует сразу понимать, как именно будет функционировать теплица. Если, например, речь идет о выращивании растений зимой, то сразу следует рассмотреть устройство системы отопления.

Как правило, размер этой конструкции будет определяться на основе следующих параметров:

• какой будет фундамент для теплицы;
• какая у него будет форма;
• сезонность, то есть будет ли помещение использоваться зимой;
• видов, а также количество культур, подлежащих посадке.

Слишком большую теплицу делать не стоит, так как чем она больше, тем больше будет затрат на поддержание нужного микроклимата в теплице. Обычно высота теплицы составляет около двух метров. Если говорить о ширине, то ее обычно определяют после расчета того, сколько растений будет высажено, будут ли дорожки между грядками, а также расчета необходимого расстояния для обустройства двери. Обычно для него берут не менее 60 сантиметров.

Если говорить о длине, то стандартный показатель такой постройки обычно составляет 8 м. Диаметр будет зависеть от пожеланий садовода, так как общепринятого стандарта нет. Есть модели, площадь которых составляет 100 кв. м, но и там затраты будут соответствующие. Кстати, следует сказать, что возводить конструкцию лучше всего на трубах, имеющих диаметр от 16 до 110 миллиметров.

Чертежи и схемы

Для постройки такой конструкции вам потребуется чертеж или проект теплицы из пропиленовых труб. В общем, сделать такой эскиз просто и самостоятельно. Достаточно будет продумать форму каркаса, где будут указаны размеры, а также важные узловые конструкции и дуги. Существует множество готовых решений, которые также легко адаптировать под собственные нужды самостоятельно.

Если чертеж пишется своими руками, то следует учитывать следующие моменты:

• что будет основой;
• детали конструкции и какой материал будет использоваться для фронтонов;
• форма, размещение основных узлов соединения, а также расстояние между несущими частями;
• что будет стыковка, а так же детали крепежа.

Обратите внимание, что трубы из ПП-пластика можно склеивать между собой, надевать на шурупы или шурупы, припаивать друг к другу с помощью специальной установки и так далее.

Самым простым решением будет сделать схему арочного каркаса полипропиленовой теплицы, а затем обтянуть ее пленкой. Прямоугольные конструкции возводятся несколько сложнее из-за необходимости дополнительных расчетов и установки дополнительных ребер жесткости. Да и в таких конструкциях слишком много узлов и доков, что может значительно ослабить конструкцию.

Кроме того, в пояснительной записке к схеме должны быть указаны размеры теплицы, а также ее форма. Обычно также указывается количество материалов, которые понадобятся для строительства, а также способ, которым будет закреплена конструкция. Проект теплицы, помимо текстового пояснения, также будет содержать необходимые чертежи, где необходимо будет указать ширину, длину и высоту постройки, а также количество окон и дверей и их расположение. важно понимать, что необходимо отдельно подготовить чертежи компоновки и физические особенности фундамента, дверей, форточек и торцевых стен. Если есть какие-либо другие особенности, например, модель будет усилена композитной арматурой, то это также должно быть указано в проектной документации.

Пошаговая инструкция: мастер-класс

Теперь попробуем разобраться, как сделать теплицу из полипропиленовых труб. Все описанные действия будут актуальны не только для больших теплиц, но и для построек мини-типа.

Цоколь

Если теплица пленочная, то есть относится к категории легких, то для таких решений будет достаточно фундамента из дерева: бруса или досок. Если теплица находится на постоянном месте и будет тяжелой, то для такой постройки необходимо будет соорудить фундамент из кирпича, бетона, камней или шлакоблоков.

Для изготовления деревянной основы необходимо подготовить доски толщиной 2,5 см и шириной 20 см. Теперь их нужно обработать, чтобы защитить древесину от гниения. После этого осуществляется нарезка стержней арматуры длиной 90-100 сантиметров. Их сечение должно быть 1,2 сантиметра. После этого на земле отмечаются контуры будущей конструкции и создается ров, глубина которого будет 10-15 сантиметров. На его дно укладывается слой песка, после чего монтируется материал для утепления. Как правило, речь идет о толе.

Теперь на эту основу ставится заранее изготовленная коробка, после чего она со всех сторон тщательно покрывается гидроизоляцией. После этого проверьте углы коробки и ее стороны.

Теперь фундамент усилен. Для этого требуется вбить в четыре угла с внутренней стороны металлические стержни, изготовленные из арматурных прутьев. Именно они не дадут коробу деформироваться и будут держать форму строго прямоугольной.

С наружной части через указанные в проекте расстояния вбиваются стержни, которые изготовлены из арматурного проката указанного сечения. На них монтируются полипропиленовые трубы сечением от 1,3 до 2 сантиметров. Метровая арматура забивается в землю таким образом, чтобы над поверхностью оставался кусок прута размером 40 на 50 сантиметров. Кстати, следует учитывать, что такой фундамент из легких досок может прослужить максимум от 3-5 лет. Дело в том, что даже несмотря на обработку дерева и наличие утеплителя, оно все равно рано или поздно начнет гнить. По такому же алгоритму можно сделать фундамент из бруса.

Если конструкция теплицы постоянная, то необходимо учитывать инструкцию по созданию фундамента из искусственных материалов. Сделаем это на примере бетона. Для его изготовления сначала по периметру будущего помещения теплицы выкапывается траншея глубиной от 30 до 40 сантиметров. А вот глубина может быть разной — принципиального значения этот показатель не имеет. После этого дно выравнивается и уплотняется частью бревна или бруса, имеющего Т-образную ручку сверху.

После этого выполняется гидроизоляция из рубероида или другого материала высокой плотности. Теперь необходимо засыпать, затем утрамбовать слой песка толщиной 5-7 сантиметров. На него укладывается слой щебня толщиной от 10 до 15 сантиметров, который также следует разровнять и утрамбовать.

Для максимальной атмосферостойкости необходима бетонная лента, на той стороне, где будет располагаться здание, выложить слой пенопласта, толщина которого будет от 30 до 50 миллиметров.

На оставшуюся высоту фундамента требуется сделать каркас армирующего типа из арматурных элементов, которые соединяются между собой сваркой или хотя бы проволокой. По периметру траншеи делается опалубка из досок таким образом, чтобы после заливки бетона она была выше уровня земли на 200-300 миллиметров.

Осталось тщательно измерить расстояния с обеих сторон здания таким образом, чтобы стержни, расположенные вертикально, находились друг напротив друга. Расстояние между ними может варьироваться в пределах 60-100 сантиметров. К этим стержням будут крепиться каркасные трубы из полиэтилена.

Обычно используются стержни сечением 1,2-1,5 сантиметра при сечении трубы от 1,3 до 2 сантиметров. Большая длина конструкции вызывает уменьшение шага между трубами. Стержни требуется забить по краю траншеи. После этого следует еще раз проверить обратное положение и уложить уже сделанный армированный пояс. Теперь осталось только провести заливку песчано-цементного раствора. При заливке раствором всех слоев и процессе их утрамбовки следует следить за тем, чтобы вертикальные стержни не сместились.

Если такое смещение присутствует, его следует немедленно исправить. Те слои бетона, чтобы они были уже залиты, следует уплотнить любым своим стержнем, чтобы из раствора вышел слой воздуха. Когда верхний слой уже залит, его остается выровнять, после чего дать высохнуть. Важным моментом является то, что этот процесс должен проходить максимально естественно. Если на улице идет дождь, а фундамент еще не высох, его следует накрыть пленкой. Если погода слишком жаркая и сухая, то ее нужно намочить, после чего накрыть мокрой мешковиной.

Каркас

Теперь поговорим о сборке каркаса теплицы. Обычно этот процесс начинается с того, что заготавливаются необходимые отрезки пластиковых труб. После того, как они будут вырезаны, размер лучше подписать, чтобы не перепутать. Теперь начинается процесс сборки. Сначала берутся трубы на 5 арок промежуточной категории, которые попарно склеиваются с помощью крестовин. Теперь арки торцевого типа соединяются по варианту из 3-х тройников и 4-х отрезков труб. Два отрезка должны образовывать боковые дуги, которые крепятся к тройникам, имеющим угол 45 градусов, чтобы при изгибе арки в дугу тройники, которые свободно смотрят вниз. Впоследствии к ним нужно будет прикрепить стойку, которая будет использоваться для формирования дверного проема.

Теперь нужно соединить остальные куски трубы тройником 90 градусов, а затем объединить все части в одну общую конструкцию. Важно, чтобы боковой тройник располагался перпендикулярно оси тройника под углом 45 градусов.

Две нижние стяжки бокового типа собираются из 6 частей труб и 5 тройников на каждую стяжку. Тройниковые выводы четко направлены в сторону, ведь к ним должны крепиться дуги.

На следующем этапе берутся 2 стяжки концевого типа из трех отрезков трубы и 2 тройника плоскостного типа на каждую стяжку. После этого по ранее описанной схеме необходимо собрать дверные проемы. Для этого в нижних тройниках фиксируются отрезки труб, а затем они соединяются с помощью тройников и специальной перемычки. Затем они приклеиваются к частям трубы, которые будут выступать продолжением стоек. Через время их нужно будет подрезать по размеру при соединении с аркой.

Теперь соберите стены торцевого типа. Для этого необходимо взять стяжки концевого варианта и арки и соединить их с помощью стоек, тройников и 2-х плоскостных растворов снизу. Верх трубы необходимо обрезать по размеру. После этого приступайте к сборке каркаса на основе фундамента. Сначала осуществляется установка арки торцевого варианта и последующее соединение с нижними связями. После монтажа этой арки к тройникам, расположенным по низу стяжек, ее крепят на торец специальной перемычкой. По этому принципу происходит последовательное закрепление всех арок промежуточного типа. Затем осуществляется монтаж второй стены торцевого типа, которую также нужно припаять к нижней и верхней стяжке.

Далее следует проверка диагоналей кадра. Если есть какие-то проблемы, его выравнивают, после чего крепят к брусу с помощью саморезов и двухлепестковых струбцин из металла.

Осуществляем монтаж боковых стяжек, которые крепятся на специальные болты мебельного варианта на высоте полутора метров с обеих сторон изнутри теплицы. Для придания конструкции большей жесткости необходимо приделать продольные захваты. После этого процесс формирования каркаса выходит на финишную прямую. Сначала из отрезков труб, уголков и тройников по схеме собираются форточки и двери, а оконные рамы крепятся к дверным коробкам на петлях с помощью саморезов. Также крепятся петли на дверной коробке.

После этого двери крепятся к дверным проемам с помощью петель и осуществляется монтаж стяжек из труб с помощью специальных болтов для мебели.

Обшивка

После того, как каркас выполнен, остается приступить к обшивке конструкции. Рассмотрим, как это сделать на примере полиэтилена. Лучше всего это делать при температуре около 20 градусов тепла, чтобы в дальнейшем материал не провис. Полиэтилен крепится клипсами, что дает возможность при необходимости подтянуть пленку и устранить провисание. Там, где пленка соприкасается с землей, можно ее присыпать и сверху положить какой-нибудь утяжелитель.

Чтобы он прослужил дольше, лучше использовать армированный или материал с большим количеством слоев, обладающий отличными показателями износостойкости, прочности и герметичности. Минус использования такого материала в том, что он недолговечен. Этот фильм обычно используется один или два сезона, после чего его необходимо заменить. А пленочное покрытие обычно не может обеспечить достаточную теплоизоляцию.

Советы по уходу

Чтобы продлить срок службы теплицы этого типа, необходимо следовать определенным советам. Первый момент, о котором следует знать, это то, что конструкцию из ПВХ лучше делать разборной, чтобы ее можно было убрать в холодное время года. Это значительно расширит его использование. Как правило, такие конструкции представляют собой растворы для шнеков, которые легко убирать осенью в сарае. Второй момент, о котором нужно знать, это то, что если теплица не разбирается, то придется постоянно очищать ее от снега. Можно, однако, на зимний период просто демонтировать пленку и аккуратно сложить в сухом месте. Тогда он не деформируется раньше времени, но и демонтировать его следует аккуратно.

Третий пункт будет актуален, если самодельная теплица покрыта поликарбонатом. В этом случае осенью и весной ее следует промывать для уничтожения спор грибков и различных вредителей. Кстати, если для обшивки использовался поликарбонат, толщина которого невелика, то не лишним будет установить на зиму специальные вертикальные опоры, чтобы при скоплении на крыше большой массы снега крыша просто не крах.

Примеры готовых построек

Интересным видом такого сооружения будет теплица под названием «Березка». Он считается одним из самых популярных на сегодняшний день и предназначен для покрытия поликарбоната толщиной до 4 миллиметров. У этой модели очень продуманная комплектация с широкой базой и большой площадкой для посадки. Это значит, что его можно использовать для посадки различных культур: огурцов, томатов, перцев и так далее.

При этом теплица имеет уменьшение объема, а значит помещение будет прогреваться быстрее. Такой раствор обычно устанавливается на фундамент. Причем достаточно даже брусчатого варианта, который будет пропитан антисептиком. При желании его можно демонтировать на зиму, а место расположения такой теплицы можно легко изменить.

Еще один вариант, который тоже будет интересен – модель «Дачная-2ДУМ». Данная модель теплицы предназначена для сотового поликарбоната, благодаря чему арочная конструкция позволяет свести к минимуму количество стыков и попадание влаги в ячейки. Сверху эта теплица покрыта прочными шестиметровыми листами, которые имеют толщину 4 миллиметра. Существует две модификации этой модели – с длиной базы 4,5 и 8 метров. Благодаря своей конструкции эта теплица прекрасно прогревается в любое время года, что позволяет даже в холодных широтах выращивать урожай с марта по октябрь.

Кстати, у этой модели небольшая масса, поэтому она просто закрепляется на земле.

О том, как сделать теплицу из полипропиленовых труб, смотрите в следующем видео.

Построить теплицу из столбов и балок —

Мы построили теплицу из кедра и пихты из столбов и балок в нашем саду. Он имеет залитый бетонный фундамент и гравийный пол, а также застеклен прозрачными поликарбонатными панелями с двойными стенками. Я снял обзорное видео, охватывающее все основные этапы строительства, и разместил его на своем канале YouTube. В этом блоге есть подробная информация о проекте и ссылка на планы, а также список оборудования на правой боковой панели. Плюс несколько изображений для добавления в Pinterest.

Посмотрите видео на Youtube и загрузите планы.

Как построить теплицу | Post and Beam

Посмотрите это видео на YouTube.

(расшифровка видеоролика о теплице из стоек и балок)

Демонстрация готовой теплицы из кедра в саду

Анимированная сборка теплицы из стоек и балок

Теплица имеет залитый бетонный фундамент со встроенными анкерными болтами и седлами из оцинкованных стоек. В каждом углу стоит столб 6х6. Балки, идущие с севера на юг, состоят из двух секций, скрепленных болтами, и сидят поверх стоек.

Sketchup Модель теплицы из стоек и балок

На восточной и западной сторонах есть каркасные стены размером 2 × 4, которые крепятся болтами к фундаменту и привинчиваются к стойкам и балкам. Затем четыре изогнутые угловые скобы монтируются заподлицо с помощью болтов.

Sketchup Модель сборки теплицы из стоек и балок

Две поперечные шпалы 6×6 попадают в прорези в балках север-юг. Длинные болты с запаздыванием проходят вертикально и горизонтально в каждом из этих соединений. Другая стена из стоек проходит через заднюю, обращенную на север сторону теплицы.

Sketchup Модель конструкции теплицы из стоек и балок

Дверной проем спереди обрамлен двумя колесными дисками 4×4, которые вставляются в выступы в передней поперечине и седлам стоек в фундаменте. Стены из шпилек с каждой стороны дверного проема завершают фасад.

Оцинкованный отлив затем прибивается гвоздями к нижней части каждой стойки. Стяжка стропил 2×6 увеличивает прочность длинных балок и помогает в строительстве элементов крыши.

Sketchup Модель теплицы на столбах и балках, сборка

К поперечинам добавляются временные раскосы для поддержки коньковой балки. И эта балка тоже сделана из двух секций. Теперь все стропила обрезаны и их можно устанавливать и прикручивать к северно-южным и коньковым балкам.

Sketchup Модель стоек и стропил крыши теплицы

После этого удаляются временные опоры конькового бруса. Блоки 2×4, затем 2×6 добавляются в середине пролета между стропилами, а также поверх балок. Затем к хвостовикам стропил прикручиваются обшивочные доски.

Модель Sketchup с изображением крыши теплицы Post and Beam

Двойное поликарбонатное остекление вырезано и прикручено к восточной и западной стенам.

Дверь, порог и рама устанавливаются между 4х4. И еще остекление завершает переднюю и заднюю стены. Листы кровельного остекления вырезаются и крепятся к стропилам и блокировке.

Модель Sketchup с вентиляционными отверстиями

На торцах фронтона есть несколько 2×4 для завершения рамы и поддержки последнего остекления теплицы. И этот каркас будет поддерживать вентиляционное отверстие с жалюзи и задний вытяжной вентилятор.

Модель теплицы Sketchup с деталями коньковой крышки

Два дополнительных жалюзийных вентиляционных отверстия добавлены внизу на каждой боковой стене для большего потока воздуха. Крышка конька изготавливается из нескольких частей. Сначала идет изготовленная на заказ деревянная крышка, за которой следует предварительно сформированная оцинкованная верхняя крышка.

Фундамент для теплицы

Начнем с изготовления бетонных форм и заливки фундамента. А началось все три года назад с нескольких линий, нарисованных баллончиком на траве в углу нашего сада, и экскаватора моего соседа.

Линии раскопок отмечены на садовой лужайке

На севере есть небольшой спуск, который ведет к дороге, поэтому мой сосед Чарли соскребает траву и верхний слой почвы, чтобы сделать ровный прямоугольник для фундамента.

Соседи Экскаватор готов копать яму под фундамент

И нам нужно было снять верхнюю стойку ворот автомобиля, чтобы вместить экскаватор.

Экскаватор копает яму для фундамента нашей теплицы

Основные этапы строительства теплицы

собираемся охватить все основные шаги, которые мы предприняли в строительстве этой теплицы. Затем я выпущу серию из 4 частей, в которой все будет рассмотрено более подробно. Так что ищите этот плейлист.

Это ни в коем случае не производственная теплица… Я хотел сохранить внешний вид стойки и балки (или деревянного каркаса), чтобы соответствовать другим конструкциям, которые я построил на нашей территории.

Фундамент теплицы, наложенный на садовый газон

Итак, после того, как я проработал размер и дизайн, мы нашли солнечное место в нашем огороженном саду, чтобы поставить его.

Дренаж подземной теплицы

После этого я вырыл несколько траншей для перфорированной дренажной трубы. А это собирало воду из-под теплицы и вокруг нее и выбрасывало ее в канаву у дороги.

Траншеи, вырытые под теплицей для отвода воды.

Эта труба и траншея выложены ландшафтной тканью и заполнены дренажным камнем. И я смог подключиться к существующей линии сразу за забором.

Гравий был добавлен и выровнен, ровно и ровно перед заливкой фундамента

Когда я закончил установку и закапывание трубы, я добавил несколько ярдов щебня перед тем, как приступить к бетонным формам.
