расположение, высота от столешницы, как установить, ошибки монтажа

Какой должна быть современная кухня для хозяйки? Эргономика рабочего пространства, стилевая концепция интерьера, цветовое исполнение, механизмы подвижных частей, фактура материалов — все это определяет комфорт нахождения людей в помещении. Дизайнеры совершенствуют свои навыки в проектировании кухонных интерьеров с использованием последних технических новинок и мировых трендов, чтобы поражать воображение покупателей.

Какой бы не был дизайн-проект кухни, а обойтись без электроточек невозможно. Наличие 220V требуют: чайники, кофемашины, микроволновки и электроприборы, которые питаются от сети или периодически нуждаются в зарядке аккумулятора: телефонов и планшетов.

Чтобы определить необходимое количество розеток для кухни, нужно посчитать количество потребителей и прибавить запас в несколько дополнительных разъемов 220V.

Кухонную бытовую технику разделяют на стационарную и нестационарную. Стационарной считается техника с постоянным местом стоянки, например, плита, холодильник, микроволновка или чайник – кухонные помощники, которые используются каждый день.

Нестационарная техника – это используемая периодически, а большую часть времени хранящаяся в шкафу, к примеру, кухонный комбайн или мясорубка.

ВАЖНО! На кухонной столешнице постоянно располагаются: чайник, кофеварка, тостер и мультиварка (выбраны для примера) – для каждого из них нужна отдельная розетка, а для временно используемых приборов достаточно одной или двух дополнительных электроточек, вряд ли кто-то одновременно будет пользоваться блендером, мясорубкой, электрошашлычницей и фритюром.

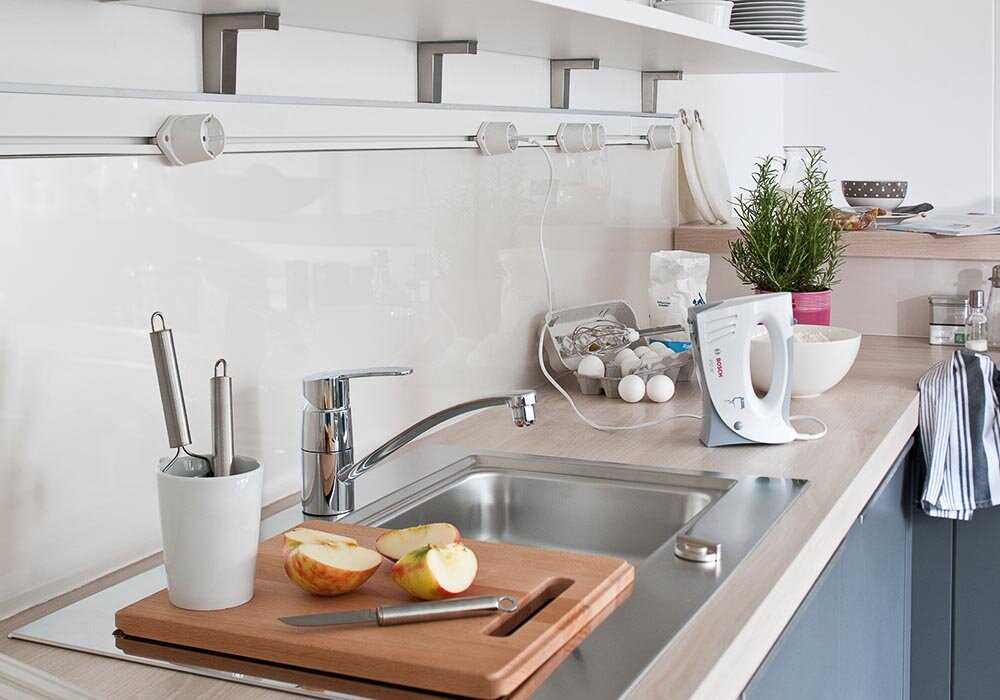

Расположение розеток на фартуке

Разъем питания в рабочей зоне кухни нужен для бытовых приборов, которые стоят на столешнице. Не нужно забывать выключатели, которые активируют декоративную подсветку или измельчитель мусора. О проводке для этих потребителей лучше позаботиться заранее.

• Удобнее всего размещать розетки на кухонном фартуке группами по 2-3 штуки;
• Если кухня большая: Г-образная или П-образная – правильно будет расположить бытовую технику с разделением по типу, например, чайник рядом с кофеваркой, а мультиварку рядом с йогуртницей;
• От плиты и мойки нужно отступить 200мм, так как пользоватся электроточкой будет не удобно: у мойки мешает кран, а над варочной поверхностью декоративная рамка быстро загрязняется или обугливается;
• Лучше сделать два блока по два гнезда в разных концах кухни, чем единый блок на четыре.

ВАЖНО! Если планируется установить непрозрачную стеновую панель, то на стадии замеров можно попросить мастера добавить или убавить количество розеток. От существующих гнёзд штробится стена и протягивается провод до новой электроточки. При установке кухонного фартука лишние подрозетники закрываются, а следы протяжки кабеля прячутся под стеновой панелью.

Высота розеток на фартуке для кухни

Расстояние от чистового пола до рабочей поверхности находится в диапазоне между 850-950мм в зависимости от роста пользователя. Разъем 220V нельзя располагать вплотную к столешнице, пользоваться им будет не удобно и это может привести к попаданию воды внутрь. Не следует забывать про кухонный плинтус – для его установки нужно оставить расстояние, обычно от 15 до 30мм. Ошибкой будет монтировать розеточную рамку вплотную к бортику для кухни – выглядит это не эстетично и доставляет сложности при уборке.

Оптимальная высота розеток на кухонном фартуке 950-1050мм от чистового пола до центра электроточки или на расстоянии 100мм от столешницы.

ВАЖНО! Кухонные салоны, специализирующиеся на продаже корпусной мебели на заказ, предоставляют подробный план расположения всех ключевых элементов кухни, в том числе и рекомендации по расстановке электроприборов.

Размеры отверстия под розетки в фартуке

Стандартные размеры отверстий в фартуке из стекла (для пластиковых и МДФ фартуков размеры аналогичны):

одинарная электроточка – 70х70мм

блок из двух (2х) – 140х68мм

блок из трех (3х) – 210х68мм

блок из четырех (4х) – 280х68мм

блок из пяти (5х) – 350х68мм

Встречаются нестандартные гнёзда или другие электроприборы, встраиваемые в розеточные подстаканники: регуляторы теплого пола или блоки управления кондиционером, которые имеют бОльшие размеры и для их успешного монтажа делается точный замер по месту. Сюда же относятся вилки на 380V для электроплит старого образца.

Отверстие под розетку в фартуке из стекла можно вырезать на специальном оборудовании до закалки. Любая попытка сделать отверстие в готовом изделии приведет к взрыву изделия, и оно распадется на маленькие осколки.

На производстве используется ЧПУ для раскроя листового стекла, что позволяет точно сделать отверстия и вырезы на кухонном фартуке и успешно его смонтировать. Нанесение декоративных покрытий: покраски или УФ-печати — производится уже после обработки и закаливания стекла.

Розетки в кухонном фартуке из пластика или МДФ вырезаются при монтаже на объекте. Можно перенести координаты электроточки с помощью рулетки или использовать шаблон и лазерный уровень. Отверстие легко сверлится насадкой для дрели или перфоратора диаметром 68мм (D=68). Последующая сборка производится так же как и у стеклянных стеновых панелей.

ВАЖНО! У опытных мастеров может возникнуть вопрос: почему размер отверстия под розетку в стеклянном фартуке 68мм, а не 70? Все просто: стандартный разъем питания имеет монтажную планку 70мм и, если в стекле сделать вырез такого же размера, электроточка будет проваливаться внутрь, что помешает корректной установке.

Как установить розетку на фартук?

Разъемы питания собираются поверх фартука в предварительно вырезанные отверстия. Не нужно беспокоиться, что будет виден край выреза. У каждой встроенной электроточки есть декоративная рамка, которая с запасом закрывает отверстие под нее. Для розеточных блоков на 2, 3, 4 или 5 разъемов есть декоративные наладки, которые устанавливаются уже после сборки внутренней части.

От правильного монтажа розеток на стеклянный фартук зависит безопасность эксплуатации. Для этого нужно: правильно подключить провода, соблюдая полярность: заземление, фаза и ноль — и закрепить электроточку в подрозетнике саморезами и распорными лапками, при этом не допускается использовать деревянные подкладки, колышки или штапики.

ВАЖНО! Розеточные стаканы подбирают под тип стены — подрозетники для бетона не будут надежно держаться в гипсокартонной стене.

Накладная розетка на фартуке

Встречаются такие ситуации, когда на кухне установлена накладная розетка и переделывать на встроенную нет ни желания, ни времени. Для монтажа такой конструкции достаточно замерить координаты расположения провода и отверстий для крепежа.

При сборке накладной розетки провод продергивается через отверстия в фартуке, а розеточный блок фиксируется на стене саморезами. Такой способ так же позволяет изменить местоположение разъемов питания на более удобный для хозяйки.

ВАЖНО! Если у вас установлена стеновая панель и необходимо добавить разъем 220V в рабочую зону, оптимальное решение – удлинитель, который хорошо приклеивается к стеклу на двухсторонний скотч. Останется только аккуратно уложить провод в плинтусе или кабель-канале.

Типовые ошибки и как их избежать

При расположении розеток на фартуке из стекла встречаются следующие ошибки:

Подрозетники не закреплены в стене => надежно закрепить при помощи алебастра или клея

Розеточные стаканы установлены не по уровню => разобрать и установить по уровню

Отверстия смещены относительно подрозетников => пробурить новые отверстия в стене, если невозможно, изготовить новую панель с правильными вырезами

После сборки выбивает автомат или нет тока => проверить правильность подключения, чтобы избежать ошибок рекомендовано фотографировать провода в гнезде

Слишком низко расположены электроточки => переносить, если это невозможно, то использовать удлинитель

Нет разъемов питания для бытовых приборов снизу: плита, посудомойка и т. д. => протянуть удлинитель с соответствующим сечением провода

Вместо единого тройного блока используется одинарный + двойной разъем => эстетичнее выглядит единый блок на три гнезда

Малое число розеток ведёт к использованию тройников, что небезопасно => планировать количество разъемов с запасом

Отверстие в фартуке большего или меньшего размера => сделать вырез рекомендованного размера (см. здесь)

ВАЖНО! На стадии замеров стеклянной панели следует обсудить и согласовать все вырезы и отверстия – по месту добавить отверстие под розетку на скинали будет нельзя.

Розетки портят вид фартука?

Не все готовы жертвовать красотой ради удобства. Для некоторых заказчиков неприемлемо, чтобы розетки портили вид фартука, особенно это касается фотопечати. Вырез под электроточку закроет важный элемент рисунка, а вилки, торчащие из стены, еще больше усугубят картину.

В магазинах электрики огромный выбор скрытых розеток для кухни. Ассортимент включает в себя выдвижные розеточные блоки для столешницы и шкафов разных форм, размеров и количестве возможных потребителей. Для их монтажа сверлится отверстие в столешнице или стенке навесного шкафа, и подключается провод нужного сечения.

ВАЖНО! Прежде чем делать вырез, убедитесь, что выдвижной блок в сложенном состоянии не будет мешать использованию шкафов.

Выводы

Розетки на кухонном фартуке из стекла – необходимая вещь в арсенале любой современной хозяйки. Главное, ответственно подойти к делу и учесть возможные ошибки. Очень важен этап планирования еще на стадии начала ремонта, тогда все работы пойдут как по маслу.

Вас волнует вопрос: как установить розетки на стеклянный фартук? Студия интерьерного стекла ИнтерГласс в Екатеринбурге в этом поможет. Наши мастера замерят и установят стеновые панели из закаленного стекла со всеми необходимыми вырезами.

Примеры вырезов под розетки в стекле

сколько, где и как установить

Современные кухни предусматривают наличие большого количества бытовых электрических приборов: вытяжки, холодильника, микроволновой печи, посудомоечной машины, электрического чайника, кухонного комбайна. Все это приводит к повышению требований, предъявляемых к проводке. Особое внимание стоит уделить расположению и правильному монтажу розеток, расчету необходимого количества и защите установленных элементов.  Подобную работу можно выполнить самостоятельно, имея базовые навыки и знания. Есть некоторые особенности при монтаже розетки на фартук кухни, которые будут рассмотрены ниже.

Содержание

• 1 Что учитывать при расположении розеток
• 2 Правила расположения кухонных розеток
• 3 Подготовка к установке
• 4 Как сделать розетку на кухонном фартуке
• 5 Пошаговый алгоритм подключения
• 6 Дополнительные рекомендации по установке

Что учитывать при расположении розеток

Существует несколько стандартных вариантов расположения розеток по периметру кухни, но ни один из них не будет универсальным. Чтобы эксплуатация кухни была удобной, необходимо тщательно продумать где и сколько розеток расположить.

Например, над рабочей поверхностью рекомендуется располагать не менее 3 розеток в параллельном соединении. На фартуке кухни в нескольких местах выполняется монтаж строенных или сдвоенных элементов. Не лишним будет отдельный выход под питание плиты, вытяжки или мойки.

Группа розеток на фартуке

Рекомендуется при проведении ремонтных работ на кухне проложить новый провод с тремя жилами из меди, для обеспечения работы розеток европейского образца. При выборе сечения провода нужно отталкиваться от максимальной суммарной мощности всех приборов (предполагаем, что вся техника будет включена одновременно).

При расчете количества розеток стоит учесть, что допустимо включение нескольких приборов малой мощности в один источник, но нужно предусмотреть и запасные элементы для подключения дополнительного оборудования. Основное скопление источников питания будет наблюдаться в месте установки кухонной стенки. При этом потребуются выводы как на нижней части стены, так и на кухонном фартуке.

Правила расположения кухонных розеток

При разработке схемы расположения источников питания необходимо руководствоваться правилами техники электробезопасности. К основным правилам относят:

1. Расположение розетки за кухонной стенкой на расстоянии десяти сантиметров от пола.
2. Подключаемый электрический прибор должен находится в радиусе не более полутора метров от источника питания (для встроенной техники такой радиус составляет метр).
3. Установка вывода под вытяжку происходит непосредственно на одном уровне с прибором.
4. Розетки на кухонном фартуке находятся на расстоянии одного — полутора метров над полом.
5. Над плитой и мойкой установка таких элементов категорически запрещена.

Специфика кухонного помещения накладывает определенные требования по отношению к защите розеток от брызг жира и воды, копоти, температурного воздействия. В целях повышения безопасности эксплуатации и предотвращения появления неприятного запаха и перегорания контактов рекомендуется установка источников питания со специальными пластиковыми крышками или глубоким корпусом. Не лишним будет и монтаж специальных приспособлений для защиты от влаги.

Глубокая розетка с защитными шторками

Подготовка к установке

После составления плана расположения розеток можно переходить к его осуществлению на кухне. Для этого при помощи карандаша отмечается месторасположение выводов. При установке розеток на фартуке кухни многое будет зависеть от материала самого фартука. Например, при обустройстве керамического покрытия из плитки или фанерного фартука достаточно будет аккуратно просверлить отверстия под установку в поверхности и далее действовать по стандартному алгоритму. Гораздо сложнее при работе со стеклянным покрытием. При обустройстве такого варианта требуется заранее выполнить все замеры и расчеты, разметку на поверхности и передать данные изготовителям фартука. Только в таком случае производитель сможет заранее реализовать отверстия под оборудование выводов питания.

Розетки на стеклянном фартуке

Часто для фиксации розеток на фартуке создается деревянный уступ. Помните, что нормы обеспечения безопасности не предусматривают установку скрытых источников питания на кухонных поверхностях. Соединения розеток тщательно скручиваются между собой, зачищаются, фиксируются и качественно изолируются, чтобы предотвратить перегрев в процессе эксплуатации. Провода фазы и нуля разводят в разные стороны.

Как сделать розетку на кухонном фартуке

Чтобы сделать розетку на фартуке можно воспользоваться следующим алгоритмом действий:

1. Выполняется пошаговый алгоритм подключения. При этом стоит обратить внимание, что до монтажа самого фартука вырезаются отверстия в стене, в которые ставится подрозетник и формируется проводка.
2. Монтаж облицовочного материала фартука. При установке стеклянной поверхности отверстия в фартуке выполняет его производитель по представленным схемам. В случае использования других материалов, такие отверстия выполняются самостоятельно. Желательно подобрать расположение источников питания так, чтобы не нарушить рисунок поверхности.
3. Выполнить установку и подключение питания в подрозетнике.

Для подключения потребуются такие инструменты и материалы:

• перфоратор для обустройства подрозетника;
• коронки и канавочное долото для укладки проводки;
• изолированный электрический кабель проводки;
• коробки подрозетника;
• саморезы;
• розетки с защитными крышками или приспособлениями.

Пошаговый алгоритм подключения

Чтобы правильно сделать выводы под розетки, необходимо согласовать их расположение с расположением элементов газовой, водопроводной и вентиляционной систем, чтобы избежать нарушений в их работе.

1. Помещение необходимо обесточить.
2. По разметке выполняется обустройство отверстий и углублений под коробки розеток и прокладку проводки к ним при помощи перфоратора и долота.
3. Устанавливаются розеточные коробки.
4. В штробы укладываются провода проводки. При помощи оболочки провода и саморезов кабель фиксируется в штробе.
5. Выполняется подключение розетки к проводке. При этом находят одинаковые по цвету провода и подключают их с одной стороны к розетке, а с другой – при помощи соединительных экспресс-клемм к коробке распределения питания.

   Установлены подрозетники, провода уложены в штробы

6. Штробы заполняются раствором, а поверхность выравнивается шпатлевкой.
7. Выполняется проверка соединений.
8. Прикручивается розетка.
9. Включается питание помещения.

Дополнительные рекомендации по установке

При расположении розеток на кухонном фартуке допускается высота монтажа от 10 до 30 см над столешницей рабочей поверхности. При этом не стоит брать минимально возможную высоту, поскольку поверхность стола часто заставлена продуктами, посудой и мелкой бытовой техникой, что делает доступ к источнику питания проблематичным.

На самом фартуке рекомендуется минимизировать количество выводов, лучше увеличить их концентрацию по краям рабочей поверхности. При расположении розеток возле мойки и плиты отдельное внимание обращают на требования по обеспечению безопасности.

Розетки на кухне можно условно распределить на три линейки. Первая и верхняя линейка потребуется для подключения вытяжки и светильников, необходимых для подсветки рабочей поверхности кухни. Нижняя линейка предназначена для подключения крупных бытовых приборов (холодильник, плита, водонагреватель), фильтров мойки. Эта линия питания может быть спрятана за поверхностью кухонной стенки ниже столешницы. Средняя линейка пригодится для подключения множества приборов, которые могут быть включенными постоянно, например, микроволновая печь или электрический чайник, или временно, например, тостер, миксер, кофемолка.

Современные кухни перегружены различной бытовой техникой, которая требует питания. При проведении ремонтных работ стоит хорошо просчитать, сколько розеток сделать по периметру помещения, а сколько вывести непосредственно на кухонный фартук. Несмотря на то что выводы на фартуке требуют дополнительной защиты и манипуляций при установке, их использование очень удобно и актуально при подключении вспомогательной техники.

Розетки на кухне – расположение, высота, схема установки

Монтаж электропроводки – кропотливая процедура, которую необходимо сделать чуть ли не в первую очередь, так как придется резать и сверлить стены. По этой причине необходимо сразу представлять, где разместить розетки на кухне и сколько их потребуется. В этом случае необходимо ориентироваться на не имеющееся количество электроприборов, но и немного подумать заранее – может быть, есть какие-то вещи, которые хотелось бы купить и они появятся в течение нескольких лет.

Содержание

• Особенности кухонных розеток
• Требования к высоте розетки
• С чего начать
• Что входит в сеть постоянно
• Что будет входить отдельно
• Выдвижные и поворотные1 розетки


  9 розетки на кухне с точки зрения дизайнера (видео)

• Общие выводы

Особенности кухонных розеток

Даже при бережном обращении с кухонной техникой вода часто разбрызгивается или проливается, плюс на кухне гораздо чаще производится влажная уборка. Современные устройства сами по себе обладают достаточно высокой защитой от попадания влаги, но все же установка розеток на кухне предполагает использование влагозащищенных моделей, по крайней мере, тех, что будут стоять возле посудомоечной машины или недалеко от водопровода.

Кухня – это место, где собраны самые мощные электроприборы, поэтому следует тщательно продумать не только расположение розеток на кухне, но и суммарную мощность приборов. Это позволит рассчитать точное количество розеток, что можно «посадить на один провод» и сколько таких групп придется сделать для безопасного использования всех устройств. Некоторые из розеток, необходимых на кухне, обычно поставляются для одного конкретного устройства. Например, это необходимо при установке духовых шкафов, некоторые модели которых потребляют более 5 кВт.

При покупке розеток не жадничайте и выбирайте недорогие «слабенькие» модели на 10 Ампер, тем более, что характеристики большинства предлагаемых на рынке устройств уже 16 Ампер.

Требования к высоте розетки

Расположение розеток на кухне (нажмите для увеличения)

Из старых рекомендаций и правил, как правильно установить электропроводку, есть некоторые мифы, которых «по привычке» придерживаются при выборе высоты розеток на кухне. Это стандарты СССР, по которым высота установки розеток прописывалась строго 90 см от пола. То же касается и модной в свое время тенденции размещать их примерно на 30 см — так делали все, но никто не знал, почему.

На самом деле в ПУЭ есть только два прямых запрета относительно расположения розеток и выключателей – установка запрещена ближе 50 см от газовой трубы и 60 см от раковины. Есть еще несколько ограничений, но они касаются общественных зданий и детских учреждений. В частном же доме предоставляется полная свобода, так что все розетки для кухни можно установить там, где удобно.

С чего начать

Чтобы решить, как правильно расположить розетки на кухне, в первую очередь составляется поэтажный план, на котором будет показано расположение мебели и всех электроприборов. Здесь нелишним будет посоветоваться с человеком, который будет вести все это домашнее хозяйство. В этом вопросе хватает мелочей, например, желательно, чтобы расположение розеток на кухне учитывало, левша он или правша, чтобы потом не запутаться в проводах от миксер или блендер.

расположение розеток для электроприборов (нажмите для увеличения)

Когда план расстановки мебели и техники готов, теперь можно приступать к размещению розеток на кухне, учитывая, что на большинстве устройств провод подключения редко бывает длиннее одного метра. Если суммарная мощность двух устройств не превышает 3,5 кВт, то следует подумать о том, как установить двойную розетку. Также она подходит для стационарно установленных устройств, которые не включаются одновременно, но лучше рассчитать с запасом. Если сейчас сложно представить, как можно вместе включить посудомойку и духовку, то неизвестно, какие привычки появятся потом.

Что включено в сеть постоянно

У каждого свои предпочтения, но основной список кухонной техники (и тех, что будут включены туда отдельно) будет следующим:

• Духовка (электрическая духовка) является одним из самых мощных устройств, потребление электроэнергии у некоторых моделей может достигать 5-6 кВт. Для таких устройств потребуется отдельная линия.
• Электрическая плита или варочная поверхность. Чаще всего это 3-4 комфорта, каждый мощностью 1,5-2,5 кВт — если они включаются все вместе, то нужна отдельная линия. Если это индукционная плита, то расположение розеток на кухне должно предусматривать, что она должна быть установлена ​​на расстоянии от других приборов.
• Посудомоечная машина. В ней находится ТЭН для нагрева воды – именно он является основным потребителем электроэнергии и обычно он составляет 1,5-2 кВт. Учитывая, что он используется не часто, это позволяет подключать устройство к линии с другими электроприборами.
• Мультиварка. Большинство ее программ рассчитаны примерно на час работы — за это время она «потянет» около 2 кВт. Желательно включать в отдельную розетку, но вполне может быть и двойной, в которую можно подключать и не особо мощные устройства.
• Хлебопечка. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. С этого времени ТЭНы постоянно включены около 40 минут. Его можно скрыть, пока не нужно печь хлеб, но чаще всего он включен постоянно.
• Микроволновка и электрочайник. В зависимости от модели они потребляют около 1,5-2,5 кВт. Их особенностью является малая продолжительность работы – зачастую она составляет 5-10 минут, в течение которых они не будут создавать большой нагрузки на электросеть. Их можно свободно включать в двойные розетки параллельно друг другу или другим устройствам.
• Холодильник чаще всего требует отдельного подключения — его мощность невелика, но его обычно устанавливают отдельно. По этой же причине розетка для холодильника может быть двойной – свободная розетка рано или поздно обязательно пригодится.
• Розетка для вытяжки вызывает много вопросов, так как ее чаще всего устанавливают под потолком подальше от других устройств, а миф о необходимости размещения точек подключения на высоте 90 см достаточно силен. На самом деле нет ничего страшного в том, что розетка для вытяжки будет располагаться рядом с ней.
• Также для телевизора понадобится отдельная розетка, если ее установка предусмотрена хотя бы в проекте.

В результате к сети будет постоянно подключено не менее 10 электроприборов. В зависимости от расположения и мощности некоторые из них могут быть оснащены двойными розетками. В любом случае, при подсчете того, сколько должно быть розеток на кухне, нужно учитывать и приборы, которые будут время от времени включаться.

Что будет входить отдельно

Когда все устройства, необходимые на кухне, определены (которые будут постоянно подключены к сети), то нужно представить, какие еще устройства будут на ней использоваться. В первую очередь потребуется подключить такое оборудование, как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и тому подобное. Как раз для таких устройств нужно подумать, с какой стороны от них установить розетку и где ее вообще разместить – возле стола или над столешницей.

Если у вас есть привычка читать во время еды, или вам просто нужен телефон под рукой, то рано или поздно его нужно будет зарядить. То же самое касается ноутбука или планшета.

Также следует помнить, что кухня – это место, где часто убирают – не помешает подумать, где разместить розетки, чтобы шнур питания пылесоса не сбрасывал все со стола или столешницы. можно сделать двойную розетку для холодильника и при необходимости подключить к ней пылесос.

Если подумать с позиций здравого смысла, то розетки нужно устанавливать прямо на кухонном фартуке и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предусмотрено, поэтому можно устанавливать розетки блоками — от двух до четырех двойных в каждом из этих мест.

В общем, есть простое правило, позволяющее рассчитать, сколько розеток нужно на кухне – нужно рассчитать, сколько техники будет использоваться в любом случае и прибавить к этому количеству 25% про запас.

Выдвижные и поворотные розетки

Очень красивый и простой в использовании — легко достать и легко спрятать, когда он не нужен. Они представляют собой своеобразный компьютерный сетевой фильтр, который спрятан в трубке. Основной механизм встроен в поверхность столешницы, а если нужно что-то включить, то стоит только нажать на кнопку и уже есть куда подключить вилку.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь недостатков у них может быть не меньше, чем достоинств:

• Нужно четко продумать, как расположить розетки на кухне — такие модели занимают место в шкафах — саму трубку нужно куда-то установить и не факт, что в будущем это место отнимется у шкафа не понадобится.
• Опять же, провода к основанию устройства придется вести внутри шкафов, что усложняет а) монтаж, б) перемещение этих шкафов при необходимости.
• Чем сложнее конструкция, тем больше вероятность ее поломки — чтобы не переживать по этому поводу, нужно выбирать очень качественную встраиваемую розетку, стоимость которой будет на порядок выше чем стандартный.
• Стабильность и вредные привычки. При поднятии открытого устройства над столешницей снижается его устойчивость, плюс, кроме того, установленная трубка может шататься. К этому добавляется неистребимая привычка выдергивать вилку из розетки за шнур. Даже если при вынимании вилки держаться за основание, весь блок все равно расшатается, ведь качественные розетки имеют тугие подпружиненные контакты, благодаря чему хорошо проводят электрический ток.
• В случае поломки поиск и установка нового устройства могут быть проблематичными.

Конечно, при покупке качественной подъемной муфты и правильном уходе за ней она прослужит столько же, сколько и обычно. Но если хотя бы один из перечисленных пунктов заставляет задуматься, то более правильным решением все же будет сделать розетки на кухне стандартными.

Размещение розеток на кухне с точки зрения дизайнера (видео)

Общие выводы

Установка кухонных розеток требует дополнительных расчетов и готового плана помещения, на котором указано, где будет располагаться как минимум основная техника и мебель. Это подскажет, как сделать правильное расположение розеточных блоков, а расчетная мощность устройств подскажет, к каким из них нужно тянуть отдельный провод, а какие можно поставить на одну линию.

Размещение розеток практически не ограничено — нельзя ставить ближе полуметра от газовой трубы и 60 сантиметров от раковины. В целях безопасности не размещайте розетки ниже 15 см от поверхности пола.

В общем, на кухне предоставляется практически неограниченная свобода действий в этом вопросе, если правильно рассчитать электропроводку.

Мой пьяный кухонный фартук — SparkFun Learn

• Дом
• Учебники
• Мой пьяный кухонный фартук

≡ Страниц

Авторы:
Диаметр

Избранное

Любимый

3

Вслед за нашим Харто

В офисе SparkFun Ханну Харто очень любят, поэтому, когда мы увидели ее кампанию по запуску национального тура, уровень энтузиазма был высок. После некоторых взвешенных и рациональных дебатов мы убедили нашего бесстрашного лидера рискнуть значительными инвестициями в Интернет и привести Харто в штаб-квартиру SparkFun!

ReplaceMeOpen

ReplaceMeClose

В этом уроке мы покажем вам, как сделать свой собственный (возможно, преследуемый) фартук MDK, в комплекте с загружаемыми аудиоклипами из вашего Harto!

Рекомендуемая литература

Вот некоторые навыки, используемые в этом руководстве. Если вы не знакомы с каким-либо из них, ознакомьтесь с ним, прежде чем строить свой фартук MDK.

• Работа с токопроводящей нитью
• LDK 4: Создание фетровой пуговицы
• Как паять
• Работа с проводом
• Руководство по подключению триггера LilyPad MP3

Соберите ингредиенты

Вот список деталей электроники, которые вам понадобятся для создания этого проекта. Мы включили немного пайки и немного шитья. Базовых инструментов для этих задач нет в этом списке, поэтому обязательно включите их, если у вас их еще нет!

Вам также понадобится несколько неэлектронных деталей:

• Чистый фартук (вы можете сделать его, если хотите, мы купили его в магазине для ресторанов)
• Фетр для изготовления фигурок
• Клей (я использовал горячий клей, но вам подойдет!)

Подготовительные работы

Начнем с кнопок!

Мы использовали пять кнопок в форме сэндвича с жареным сыром, тако, начос, корндога и кнопки «Просто скажи нет выпечке!» значок. Если вы хотите использовать те же формы, вы можете скачать PDF или векторные файлы здесь!

Все инструкции по созданию кнопки из этих или любых других форм уже были продемонстрированы в учебнике LDK Experiment 4. Вырежьте фигурки, используя наши шаблоны или свои любимые блюда, и выполните те же действия, чтобы создать пуговицы!

Возможно, вы заметили в видео, что кнопки немного глючат. Я решил рассмотреть это как часть очарования подарка, сделанного своими руками, но вы можете уменьшить количество ложных срабатываний для них, сделав их меньше, чтобы они не сгибались каждый раз, когда тело, на котором они надеты, движется! Если вам ДЕЙСТВИТЕЛЬНО нужна точность, вы можете создать простые старые формы из фетра, которые НЕ ЯВЛЯЮТСЯ пуговицами, разместить их, а затем разместить рядом с ними обычные старые кнопки LilyPad и соединить их проводами. В нем нет такого забавного фактора, как сдавливание больших войлочных форм для создания звука, но вы получите НАМНОГО больше точности.

Mix It Up

Мы работаем с триггером LilyPad MP3, очень крутым аппаратным обеспечением, которое позволит нам воспроизводить звуковые клипы через фартук. Чтобы добраться туда, нам нужно будет добавить динамики, и мы также собираемся добавить зарядное устройство для литий-полимерных аккумуляторов, чтобы упростить зарядку фартука, когда батареи разрядятся. Для этой части фартука мы собираемся немного припаять. Проволока даст нам лучший звук, идущий к динамикам, чем нить. Провод также образует очень прочное соединение с зарядным устройством, которое может немного напрячься при подключении и отключении аккумулятора.

Начните с зарядного устройства. И плата зарядки, и триггер MP3 имеют черный разъем JST. За разъемом на каждой плате есть два небольших сквозных отверстия, помеченных как «плюс» и «минус». Используя многожильный соединительный провод, соедините их, положительный к положительному и отрицательный к отрицательному. Для питания схемы подключите литий-полимерную батарею к разъему JST на красной зарядной плате. Чтобы зарядить схему, подключите кабель micro USB к серебряному разъему на красной плате. Светодиод загорится, чтобы вы знали, что он заряжается.

Далее динамики. Белые провода на ваших динамиках недостаточно длинные, чтобы дотянуться до верхней части фартука там, где они вам нужны, поэтому вы собираетесь удлинить их дополнительным соединительным проводом. Зачистите и спаяйте концы. Как только они будут надежно соединены, закройте соединение небольшим количеством термоусадки, чтобы защитить его.

Над петлями для пришивания левого и правого динамиков имеются две пары сквозных отверстий под пайку. Если вы перевернете доску, эти отверстия будут помечены буквами L и R для левого и правого. Каждый набор также имеет положительные и отрицательные стороны.

Припаяйте обе стороны одного динамика к левому набору сквозных отверстий, а обе стороны другого динамика к правому набору. Обратите внимание на маленькие значки «+» и «-» на задней панели динамиков. Соедините каждый провод соответствующим образом.

Далее вам нужно разместить эти детали на фартуке. У нашей были две ключевые особенности, которые нам очень понравились: широкая кромка двойной толщины по верхнему краю и карман для карандашей.
Мы активно использовали эти функции, поэтому, если у вас их нет, вам, возможно, придется проявить немного творчества.

Сначала мы вырезаем разрез по низу этой широкой верхней кромки, превращая ее в подобие вывернутого кармана. Мы сунули два динамика в этот карман черными сторонами к тому, что будет передней частью фартука. Как только мы были довольны ими, мы закрепили их парой маленьких точек горячего клея на обратной стороне.

Далее вырезаем маленькое отверстие в задней части кармана.

Это позволило нам положить литий-полимерный аккумулятор в карман, затем продеть провод через заднюю часть и подключить его к красной зарядной плате. Включите выключатель питания на триггере MP3, и вы должны увидеть, как загорается светодиод.

Вы можете использовать еще пару капель горячего клея, чтобы прикрепить эти доски, но вы будете делать это на ткани одинарной толщины, чтобы она могла просвечиваться. Я рекомендую сделать пару быстрых стежков обычной непроводящей нитью, чтобы удерживать все на месте, пока вы будете пришивать следы.

С подключенными динамиками и зарядным устройством вы готовы приступить к серьезному шитью!

Готовим вместе

Вот схема того, как вы собираетесь собрать этого плохого мальчика. Все эти следы можно сшить на машине — я использовал машину, потому что это позволяло использовать белую верхнюю нить и токопроводящую нижнюю нить, что делало стежки почти невидимыми с лицевой стороны фартука. Если вы будете шить вручную, они будут немного более заметны. Независимо от того, какой маршрут вы выберете, вам нужно будет вручную пришить триггер MP3 и края кнопок к концам дорожек. Вы можете сделать это, намотав токопроводящую нить на дорожку и завязав ее узлом, прежде чем пришивать соответствующий язычок компонента. Это легко и эффективно!

Небольшое замечание по размещению: мы хотели, чтобы кнопки были на передней части фартука, а схема сзади, где ее не было видно. Итак, когда вы смотрите на диаграмму, серые компоненты находятся на противоположной стороне ткани от цветных компонентов.

Как показано на схеме, вы связываете одну сторону каждой кнопки с вкладкой пронумерованной дорожки на MP3-плеере. Все остальные стороны кнопок будут встречаться на контакте GND. Эти нити могут соприкасаться, пересекаться или соприкасаться друг с другом — все они идут в одно и то же место! Также важно отметить, что когда я говорю «сторона» кнопки, я имею в виду те два проводящих края, которые вы сделали, следуя руководству по кнопкам, которые представляют собой две точки, которые не связаны друг с другом, если только кнопка не толкают. Конечным результатом должно быть то, что когда вы нажимаете кнопку, соединяя две ее стороны, вы также соединяете соответствующий пронумерованный контакт с землей. Это то, что говорит триггеру MP3 воспроизводить звук.

Вот краткий снимок верхней части фартука, чтобы вы могли видеть соединения с платой MP3.

Специальный соус

У вас есть красивый фартук и потрясающая трасса, но в проекте не хватает Харта, не так ли? Вот четыре набора аудиоклипов, которые вы можете выбрать, чтобы закончить! Выберите любые 5 звуковых клипов из этих загрузок, чтобы связать их с вашими 5 кнопками!

Набор 1: Цитаты о еде из эпизодов MDK

• Штифт 1 (Жареный сыр)

• Контакт 2 (корндог)

• Контакт 3 (без запекания)

• Контакт 4 (начос)

• Контакт 5 (тако)

Загрузите весь набор здесь.

Набор 2: Полезный кухонный совет от мастера

• «У меня нет сыра!»

• «Я ничего не боюсь!»

• «Ты никогда не узнаешь, пока не попробуешь!»

• «Выучи еще один язык!»

• «Всегда чисто на ходу!»

Загрузите весь набор здесь.

Набор 3: Индивидуальные котировки Только для фартуков!

• «Пожалуйста, на гриле!»

• «Корн-доги вкусные»

• «Никакой выпечки, потому что зачем печь, когда можно вздремнуть.»

• «Тако — самый универсальный фрукт».

• «Ммммммм.»

Загрузите весь набор здесь.

Набор 4: Один вкладыш

• «Сыр на гриле»

• «Корн Дог»

• «Начос»

• «Тако»

• Без выпечки

Загрузите весь набор здесь.

Загрузить выбранные треки в триггер MP3 очень просто! Вам нужно будет вставить карту флэш-памяти в устройство чтения SD-карт и подключить ее к компьютеру.
