Инструкция по раскладке плит перекрытия. Видео с описанием ошибок при раскладке плит

Перед тем как перейти к  раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные  плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных  плит перекрытия:

Ширина

Стандартная ширина плит ПК:  1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Длина

Плиты ПК с шагом 300 мм по длине. Минимальная длина  от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм. Длина от  2  и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Толщина

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.

Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная.  Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес:  колонны, тяжелое оборудование, тяжелые кирпичные камины и т. д.

Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).

Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах.  В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

форма для плит ПК

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя.  Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так.  Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть  записаны ПК, 1ПК, 2ПК  — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования.  На всю длину цеха завода натягиваются канаты из металла, заливает  бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше.  Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

плиты ПБ пример прайса

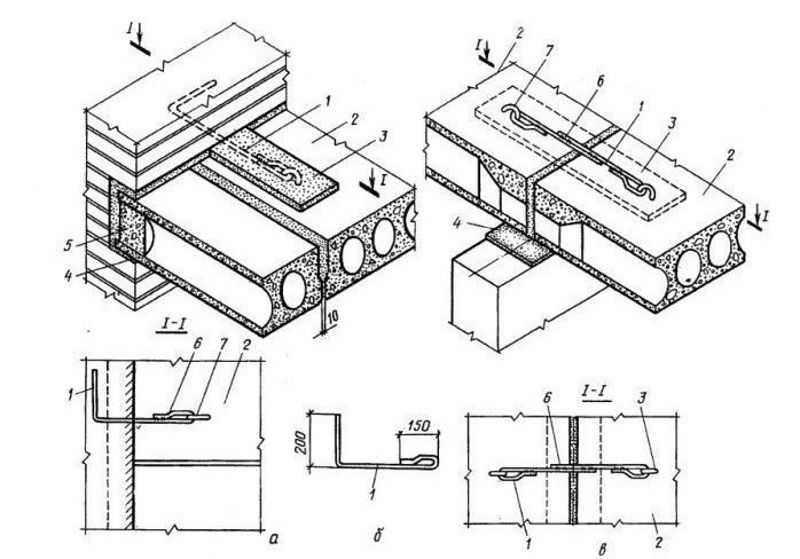

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

1. Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
2. У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
3. Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)
4. Минимальное опирание плиты 90 мм, максимальное 250 мм.  Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)

   Инструкция раскладки плит перекрытия

Некоторые правила из практики:

1. Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и  не к каждому участку могут подъехать.
2. Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
3. Летом заказывайте плиты заранее. В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
4. Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.

Пример раскладки плит:

Раскладка плит перекрытия

Как не допустить ошибок при раскладке плит. Видео:

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше.Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов.  Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия  необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

Проект двухэтажного дома с полноценным вторым этажом Д110

Проект двухэтажного дома с мансардным вторым этажом С118

Проект квадратного дома с мансардным этажом М142

все виды и стандартные размеры

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

• круглыми;
• овальными;
• полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

• 6 м.
• 12 м.
• 18 м (редко).

Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

Когда, где и как делать пропилы в бетоне

К

Хуан Родригес

Хуан Родригес

Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 29.12.21

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

kozmoat98/Getty Images

Пропилы используются для создания контрольных швов в бетоне, которые помогают контролировать появление трещин из-за усадки. Разрезы должны быть сделаны на заранее определенном расстоянии и только после бетон приобрел достаточную прочность, но при до начинается внутреннее растрескивание. Поэтому сроки спилов имеют решающее значение. Определение того, когда делать надрезы, зависит от многих факторов, включая тип добавок и заполнителей, используемых в бетоне, температуру воздуха и состав бетонной смеси.

Совет

Выполнение пропилов в бетоне может быть очень техническим процессом: если вам непонятен процесс или проект, позвоните профессионалу.

Когда пилить бетон

Помимо бетонной смеси и погодных условий, определение времени распиловки бетона зависит от твердости бетона, а также от типа режущего оборудования, используемого для распиловки. Слишком ранняя резка вызывает растрескивание, эффект, создаваемый пильным полотном, вытягивающим заполнитель из положения, оставляя грязный, ослабленный край вдоль разреза. Это также вызывает износ алмазных пил по бетону. Слишком позднее распиливание может привести к неконтролируемому растрескиванию, так как бетон сжимается во время отверждения.

Распиловку можно начинать через три-шесть часов после заливки бетона, в зависимости от погодных условий. Лучший способ определить, готова ли плита, — это сделать пробные надрезы, чтобы проверить, нет ли растрескивания. Распиловка должна начинаться, как только прекращается растрепывание во время этих пробных распилов.

Некоторые подрядчики откладывают распиловку, чтобы защитить свое оборудование и пильный диск, чтобы уменьшить его истирание. Существует несколько типов пильных полотен, которые можно использовать, в зависимости от типа бетона и того, как скоро можно начинать резку. К другим факторам, которые могут привести к чрезмерному износу лезвия и растрескиванию соединения, относятся:

• Слишком сильное нажатие на диск
• Резка пилой на высокой скорости
• Использование пилы с погнутым шпинделем
• Использование неподходящего пильного диска

Где пилить бетон

Прежде чем приступить к резке бетона, важно выбрать место, где будут выполняться эти разрезы. Рекомендуется начинать распилы на или в центре линий колонн. Расстояние между швами должно быть в 24–30 раз больше толщины плиты, но это должно быть подтверждено инженером-строителем. Расстояние между швами обычно составляет от 12 до 18 футов в зависимости от количества армирования плиты. Если вы используете бетон с высокой усадкой, вы можете уменьшить расстояние между пропилами. Вот другие факторы, которые помогут вам определить, где следует распилить:

• Попробуйте сформировать квадратные узоры
• Делайте пропилы непрерывными
• Выберите область, которая не имеет непрерывной стальной арматуры от одной плиты или квадрата к другой.
• Лучше иметь меньшие трещины, чем увеличивать стоимость, имея и поддерживая несколько соединений.
• В жарких погодных условиях вы можете попробовать сформировать квадрат большего размера, а затем разрезать внутренние швы. Делая это, вы будете контролировать быстросхватывающиеся бетонные трещины на больших площадях.

Как пилить бетон

Такие факторы, как методы отверждения, толщина плиты и тип основания, должны быть проанализированы, прежде чем выбирать, где должны быть вырезаны швы. После того, как вы разметите стыки, которые нужно разрезать, отметьте их меловой линией. Если вы используете оборудование для резки водой, убедитесь, что вода стекает до лезвия. Дайте лезвию достичь необходимой глубины, затем начните ходить или перемещать оборудование, следуя отметке мелом. Вот несколько рекомендаций при распиловке бетона:

• Не перекручивайте пильный диск.
• Не позволяйте лезвию вращаться во время разреза, так как это увеличивает износ связки.
• При резке бетона с толстой арматурой используйте диски с сегментами из мягкого металла.
• Всегда используйте необходимые СИЗ (средства индивидуальной защиты).

Глубина пропила

Хорошее эмпирическое правило — разрезать швы на одну четверть или одну треть толщины плиты. Для плиты толщиной 6 дюймов это означает резку на глубину от 1 1/2 до 2 дюймов. Убедитесь, что глубина пропила соответствует техническим характеристикам конструкции. Если стык слишком глубокий, блокировки агрегата будет недостаточно для передачи нагрузки. Если спил слишком мелкий, могут возникнуть случайные трещины.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Руководство по оптимальной работе стыков бетонных покрытий. Институт транспорта Университета штата Айова . 2012.

2. Анализ безопасности труда. Университет Северной Каролины в Чапел-Хилл . 2020.

Контрольные швы в бетоне — когда резать и расстояние

Когда резать контрольные швы и правильное расстояние
Обновлено 1 июля 2021 г.

Правильно расположенные стыки. Примечание. Внутренние углы, где обычно возникают трещины, имеют правильно расположенные швы.

Важно принять активное участие в решении вопроса о размещении компенсационных шарниров. Часто к расшивке не относятся достаточно серьезно, и «пилорез» приходит к вам на работу и делает разрезы там, где он считает нужным или там, где ему удобно. Кроме того, на большинстве планов не указано расстояние между швами. Так что не оставляйте эту важную часть бетонной конструкции на волю случая.

Найдите местных подрядчиков по бетону, которые помогут с вашим проектом.

ЧТО ТАКОЕ КОНТРОЛЬНЫЕ СОЕДИНЕНИЯ?

Контрольные швы представляют собой запланированные трещины, допускающие деформации, вызванные изменениями температуры и усадкой при высыхании. Другими словами, если бетон трескается, вы должны играть активную роль в принятии решения о том, где он трескается, и что он будет трескаться по прямой линии, а не случайным образом.

КОГДА РЕЗАТЬ КОНТРОЛЬНЫЕ СОЕДИНЕНИЯ

Убедитесь, что вы разрезаете соединения достаточно быстро. В жаркую погоду бетон может треснуть, если швы не будут вырезаны в течение 6-12 часов после отделки бетона. В этом случае, если вы не хотите использовать инструмент для нарезки канавок для резки швов, есть легкие пилы для сухой резки с ранним входом, которые можно использовать почти сразу после отделки. Эти пилы режут на глубину от 1 до 3 дюймов, в зависимости от модели.

РАССТОЯНИЕ КОНТРОЛЬНЫХ ШВОВ

Расстояние между швами (в футах) не должно превышать толщину плиты более чем в 2-3 раза (в дюймах). 4-дюймовая плита должна иметь стыки на расстоянии 8–12 футов друг от друга.

При расположении стыков опытные подрядчики часто используют их для создания привлекательного ромбовидного узора.

Видео о нарезке швов в бетоне (размещение контрольных швов в свежем бетоне)
Время: 03:11

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ ПО СОЕДИНЕНИЮ

• Вырежьте швы достаточно глубоко
  Вырежьте швы на 25% глубины плиты. Плита толщиной 4 дюйма должна иметь швы глубиной 1 дюйм.
• Как резать швы
  Инструменты для нарезки швов в свежем бетоне. Резка пилой прорезает швы, как только бетон становится достаточно твердым, чтобы края, примыкающие к разрезу, не откалывались от пильного диска.
• Прокладка швов под стенами или под коврами
  Под стенами их не видно.
