размеры, конструкция и особенности монтажа

Способ облицовки стен гипсокартонными панелями чрезвычайно популярен. В связи с этим изменилась технология монтажа электропроводки и ее фурнитура. Нужно знать, как монтируется подрозетник для гипсокартона, а также его размеры, модели и спектр установок для электрических элементов.

Содержание

Особенности подрозетников для гипсокартона
Формы и конструкции
Разметка стен и подготовка отверстий
Монтаж одинарного подрозетника
Особенности монтажа блока

Особенности подрозетников для гипсокартона

Подрозетники в гипсокартон

Для выравнивания поверхности конструкций и обустройства перегородок интерьера используют недорогой и простой в применении гипсокартон. Работы выполняются на каркасе из металлического профиля шириной 50 мм. Поэтому между гипсокартоном и стеной остается свободное пространство на разводку проводов. Обычный гипсокартон — возгораемый материал. Поэтому согласно ПУЭ проводку выполняют в негорючих трубах или кабелем, не поддерживающим горение.

Для монтажа скрытой проводки, установки электрического прибора на полых стенах используют специальные подрозетники для ГКЛ. Еще их называют монтажные или установочные коробки. Приспособление является своего рода прокладкой между основной стеной и прибором. Конструкция позволяет надежно укрепить в полой стене розетку и выключатель, кнопки, светорегулятор или датчик движения.

Подрозетник – это обязательный элемент при монтаже электрооборудования. Он должен соответствовать нормам противопожарной безопасности. Без подрозетника крепление при эксплуатации будет расшатываться, гипсокартон со временем деформируется, а розетка может выпасть.

Формы и конструкции

Форма подрозетника

Приспособления могут иметь круглую, квадратную или прямоугольную форму различных цветов. Чаще используются круглые модели. Они отличаются диаметром и глубиной посадки. При нагревании отдают тепло гипсокартону, что важно в случае короткого замыкания. Могут использоваться при токе максимум в 16А и напряжении до 400 вольт.

Основные характеристики:

Размеры подрозетника по гипсокартону варьируются – глубина посадки от 40 до 62 мм, диаметр от 60 до 75 мм. При выборе учитывают толщину листа и расстояние между ними и стеной.
Чтобы коробка входила плотно, коронка для сверления отверстия должна быть такого же диаметра.
Внутренний диаметр максимум 65 мм.

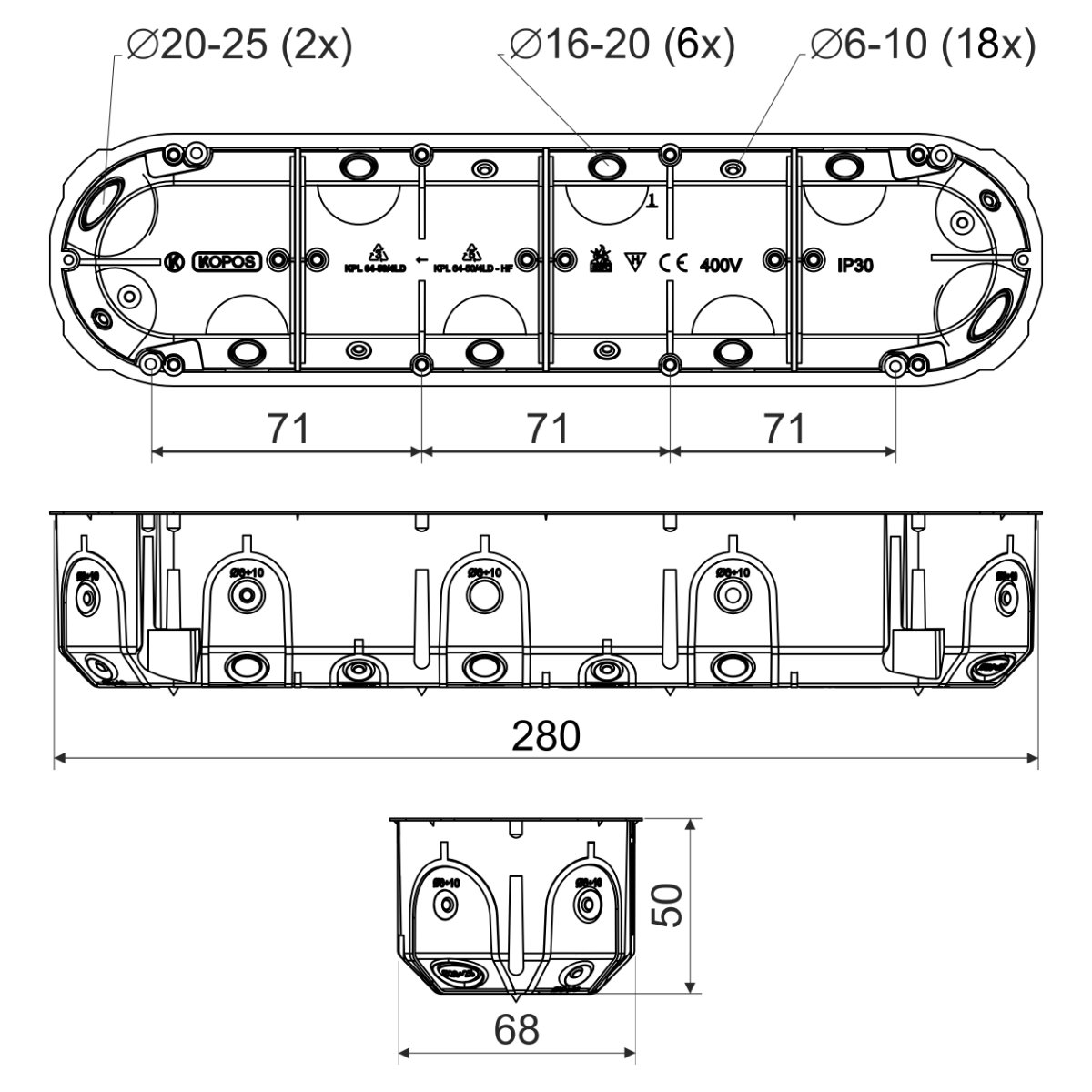

Если устанавливается сразу несколько элементов под одной рамкой, расстояние между центрами следует выдерживать в пределах 71 мм.

Есть продукция, размеры которой отличаются от общепринятых норм. При выборе подходящего изделия нужно соотнести размеры пространства за перегородкой и глубину подрозетника.

Изготавливаются из металла или пластика, служат для крепления всей конструкции к гипсокартону. Идеальный вариант – изделия, выполненные из самозатухающей пластмассы. На их лицевой части имеется 4 крепежных винта: пара для фиксации рамки розетки, два других винта оснащены специальными прижимными лапками, которые упираются в тыльную сторону листа.

На задней поверхности есть разметка для отверстий под кабель. Фасадная часть не совсем круглая. Две противоположные стороны как бы срезаны, что помогает собрать блок из нескольких коробок. При необходимости можно подобрать двойной и тройной подрозетник. Также выпускают специальные соединители для сбора конструкции.

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

до центра отверстия розетки 30 см;
до центра выключателя 90 см;
для стиральной машины один метр;
для кухонного стола 1м 20 см;
не ближе, чем 20 см до дверного проема;
расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону. Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Если гипсокартон крепится на деревянные бруски, или сам дом деревянный, используются не пластмассовые, а металлические подрозетники с определенным уровнем защиты.

Монтаж одинарного подрозетника

Вывод провода в подрозетник

После подготовки отверстия в него запускают кабель и устанавливают коробку. Основные этапы монтажа:

В подрозетнике строительным ножом подрезают отверстия для провода и выводят его наружу.
Вставляют коробку в окно гипсокартона.
Проверяют свободный ход кабеля, чтобы его не зажало.
Закрепляют подрозетник на стене, проверив уровнем горизонтальное положение.

Плотно фиксируют шурупами коробку к поверхности стены. При этом крепления монтажных лапок не должны выступать за пределы подрозетника. После того как коробка установлена в нужном положении, закручивают монтажные винты, пока лапки не подойдут к тыльной стороне листа. Чтобы не испортить обшивку, крепеж затягивают до появления сопротивления. Затем делают еще один полуоборот. Теперь можно устанавливать розетку или выключатель.

Особенности монтажа блока

Установка нескольких подрозетников в один блок имеет некоторые особенности. Монтаж группы коробок выполняют по той же схеме. Предварительно проводят обработку гипсокартона шпаклевкой, наносят разметку на стену. Расстояние между центрами подрозетников должно быть 71 мм без погрешностей. Затем высверливают необходимое количество отверстий. Перегородка между ними удаляется ножом или пилой. Кабель подводится только в первое окно.

Конструкция обычных моделей предусматривает их соединение за счет выступов на коробке. Блок для ГКЛ собирается при помощи специальных соединителей. Они имеют стандартный диаметр. В первой и последней коробке удаляется одна боковая заглушка, в остальных по две. Переходник устанавливают на посадочное место и защелкивают. К нему присоединяют вторую коробку. Таким образом подрозетники собираются в одну общую линию. В первой коробке удаляется заглушка, через нее подводится питающий провод. Далее необходимо установить собранный блок.

В некоторых случаях крепежные ушки не дают свободно установить конструкцию в паз. Обычно они несколько выступают за диаметр коробки. Можно попробовать заводить ее по диагонали. Другой вариант – вырезать в гипсокартоне небольшие проушины с одной стороны.

Главное, размер лунки не должен быть больше, нежели наружный диаметр подрозетника. Если все выполнено правильно, блок без проблем должен встать на свое место. На последнем этапе затягивают крепежные винты. Делать это нужно постепенно с осторожностью, чтобы не повредить гипсокартон.

На первый взгляд установка электрических приборов кажется простым делом. Но есть некоторые нюансы и сложности. Приобретать розетки и подрозетники лучше одновременно с гипсокартоном. Так можно соотнести между собой характеристики материалов, модели и размеры, способы крепления. От того, насколько правильно выполнена работа, зависит не только внешний вид, но и безопасная долгосрочная эксплуатация.

Диаметр подрозетника и другие параметры: глубина, межосевое расстояние

При выполнении ремонтных работ, смене старых точек питания на новые крайне важен диаметр подрозетника, поскольку под него нужно делать соответствующее гнездо в бетонной, кирпичной или гипсокартонной перегородке. Зная стандартные параметры детали, мастер выполняет работы быстро и без проблем.

Содержание

Назначение подрозетников
Размеры и виды
Стандартные параметры коробки
Монтаж коробки в бетонные и кирпичные стены
Монтаж по стене с кафелем
Монтаж подрозетника в гипсокартон
Как выбрать установочную коробку
Частые ошибки при монтаже установочной коробки

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель — довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Монтаж подрозетника в гипсокартон

Для стен из ГКЛ мастер должен купить специальную коробку с фиксирующими лапками. Её не нужно крепить саморезами. Она просто ставится в панель за счет боковых крепежей.

При формировании гнезда в гипсокартонной стене работают специальной коронкой по ГКЛ. Не рекомендуется сильно давить на перфоратор, поскольку панель обладает относительной хрупкостью и может просто сломаться.

Как только мастер дойдет до основной стены из бетона или кирпича, нужно поменять коронку на соответствующую и продолжить сверление на заданную общую глубину.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Размеры, конструкция и особенности монтажа

Чрезвычайно популярен метод обшивки стен гипсокартонными панелями. В связи с этим изменилась технология монтажа проводки и ее арматуры. Необходимо знать, как монтируется розетка из гипсокартона, а также ее размеры, модели и диапазон установки электрических элементов.

Содержание

Характеристики гипсокартонных розеток
Формы и конструкции
Разметка стен и подготовка отверстий
Установка одиночной розетки
Особенности блочного монтажа

Особенности гипсокартонных розеток

Розеточные коробки в гипсокартоне

Для выравнивания поверхности конструкций и обустройства межкомнатных перегородок используется недорогой и простой в эксплуатации гипсокартон. Работа ведется на каркасе из металлического профиля шириной 50 мм. Поэтому между гипсокартоном и стеной остается свободное пространство для проводки. Гипсокартон – легковоспламеняющийся материал. Поэтому согласно ПУЭ разводку выполняют в негорючих трубах или кабелем, не поддерживающим горение.

Для монтажа скрытой проводки, установки электроприбора на пустотелых стенах используются специальные розетки для гипсокартона. Их еще называют монтажными или монтажными коробками. Крепеж является своеобразной прокладкой между основной стеной и прибором. Конструкция позволяет надежно закрепить в пустотелой стене розетку и выключатель, кнопки, диммер или датчик движения.

Розетка является обязательным элементом при установке электрооборудования. Он должен соответствовать нормам пожарной безопасности. Без подрозетника крепление в процессе эксплуатации будет расшатываться, гипсокартон со временем деформируется, подрозетник может выпасть.
