1ПК 63-30 по стандарту: ГОСТ 26434-85

увеличить изображение

Стандарт изготовления изделия: ГОСТ 26434-85

Плита перекрытия 1ПК 63-30 представляет собой многопустотную железобетонную прямоугольную конструкцию. Является несущей частью перекрытия жилых зданий, возводимых из кирпича, камней и блоков в областях с сейсмической активностью 7 и более баллов. В данных строительных элементах запроектированы круглые пустоты, которые могут иметь диаметр 120 или 140 миллиметров, их наличие повышает устойчивость изделий к изломам, кроме того их можно использовать для размещения различных инженерных сетей.

К достоинствам таких плит можно отнести сравнительно небольшой вес, точные геометрические размеры, ровные поверхности, готовые к декоративной отделке, высокие показатели шумо- и теплоизоляции, устойчивость перед грибками, грызунами, и другими вредителями. Все эти качества делают их одним из самых популярных материалов на строительном рынке.

Расшифровка маркировки

Как и все железобетонные изделия плиты перекрытия именуются марками согласно рабочим чертежам. Марки состоят из букв и цифр, образующих шифр. Маркировка плиты 1ПК 63-30 означает, что:

1. 1ПК — плита перекрытия с диметром пустот 159 мм,

2. 63 — длина (дм),

3. 30 — ширина (дм).

Кроме этих параметров в маркировке могут прописываться нагрузки (от 3 до 8 кПа), класс арматуры, так же при необходимости вносят дополнительные характеристики, отражающие особые условия использования плит и обозначения конструкционных отличий (наличие, размеры и положение проемов, вид и расположение арматурных выпусков и закладных элементов).

Материалы и производство

Многопустотные плиты перекрытия 1ПК 63-30 следует изготавливать в заводских условиях в стальных опалубках с соблюдением требований, закрепленных в ГОСТ 26434-85. Технологический процесс производства плит включает в себя ряд самостоятельных операций: приготовление бетонной смеси, изготовление арматурных деталей, формование, вибрирование, тепловую обработку, распалубку. Все эти стадии должны проходить под строгим контролем и с высокой точностью для получения готовых конструкций необходимых форм и качеств. В основе плит лежит конструкционный тяжелый бетон со средней плотностью в диапазоне от 2200 до 2500 кг/м3.

Армируются плиты перекрытия пространственными и каркасами и сварными сетками, выполненными из предварительно-напряженной стали класса АтV, которые служат им стальным «скелетом». Допускается применение арматуры других классов исходя из требований проекта. Заводом-изготовителем должен быть разработан комплекс мероприятий, препятствующих коррозионному разрушению металла в соответствии с указаниями СНиП II-28-73.

Готовые конструкции проходят контрольные испытания неразрушительными методами на прочность, жесткость, трещиностойкость, оцениваются их внешний вид, толщина защитных слоев. Партия плит или часть партии плит, прошедшая проверки, сопровождается соответствующими сертификатами качества.

Хранение и транспортировка

Многопустотные плиты перекрытия 1ПК 63-30 следует хранить на заранее обустроенных складах и площадках. Конструкции укладываются в горизонтальном положении в штабеля с высотой, не превышающей 2,5 метров. При складировании и перевозке обязательно должны использоваться деревянные прокладки, которые обеспечивают сохранность конструкций от повреждений.

Погрузо-разгрузочный комплекс работ проводится за монтажные петли, таким образом, чтоб нагрузка от собственного веса плиты равномерно распределялась между четырьмя петлями.

Перевозку к месту монтажа требуется осуществлять транспортом, оборудованным крепежными и опорными приспособлениями.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст. 435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий»

ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий» содержит общие технические требования к указанным изделиям, устанавливает параметры, размеры и типы плит. Руководствуясь стандартом, разрабатывают техническую и нормативную документацию.

Типы и размеры плит

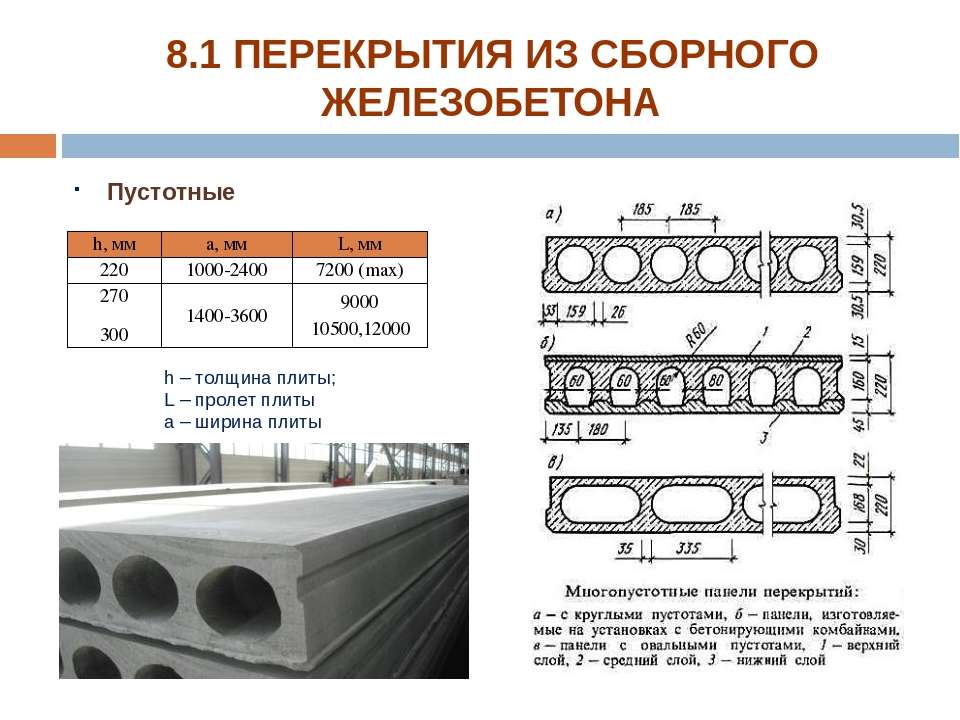

Плиты перекрытия подразделяют на многопустотные и сплошные однослойные. Типы многопустотных: 1ПК, 2ПК и ПБ. Все они имеют толщину 220 мм, в изделиях 1ПК и 2ПК имеются круглые пустоты диаметром 159 и 140 мм соответственно. ПБ изготавливаются методом безопалубочного формования, размеры и форма пустот устанавливаются техническими условиями или стандартами.

Сплошные однослойные плиты перекрытия по ГОСТу делятся на 2 типа: 1П толщиной 120 мм и 2П — 160 мм, для изготовления используется только тяжёлый бетон.

В проектном положении ПБ должны опираться по двум сторонам. Для 1П и 2П (для 1ПК и 2ПК — только при условии стендового формования) предусмотрено опирание по двум, трём или четырём сторонам.

При определении конструктивных размеров (длины и ширины) за основу берут координационные и уменьшают их на ширину зазора между смежными изделиями. Помимо этого, ГОСТ на железобетонные плиты содержит таблицу для учёта дополнительных размеров.

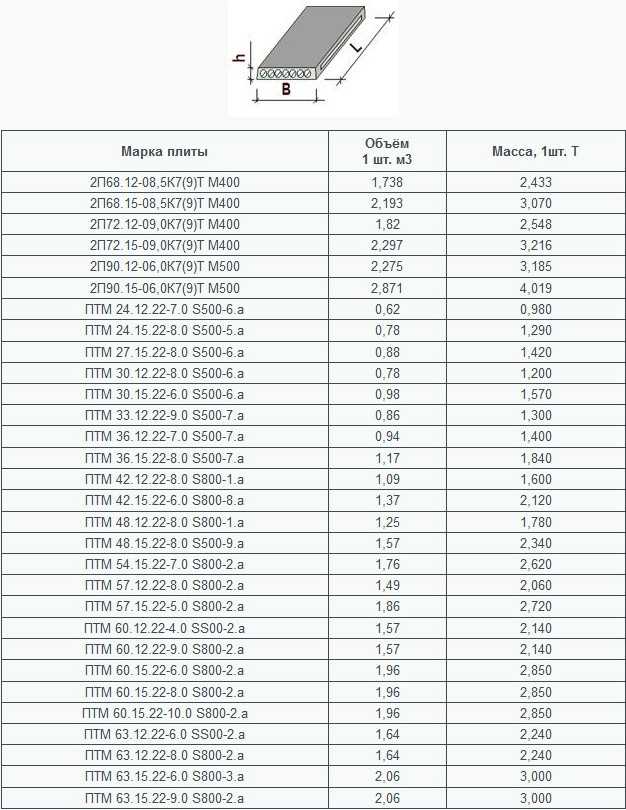

Таблица 1.

Условные обозначения

Плиты перекрытия железобетонные для жилых зданий по ГОСТ 26434-2015 маркируются условными обозначениями — буквенно-цифровым индексом, состоящим из нескольких групп. Расшифровка:

• 1-я группа. Тип плиты, конструктивные размеры — толщина в сантиметрах, длина и ширина в дециметрах, округлённые до целого значения.
• 2-я группа. Расчётная нагрузка, выраженная в килопаскалях. Для преднапряженных изделий — класс арматуры. В этой группе может присутствовать буква «Л», указывающая на то, что плита перекрытия изготовлена из лёгкого бетона.
• 3-я группа. Дополнительные свойства и конструктивные особенности, например: расположение и вид закладных деталей, арматурные выпуски, стойкость к сейсмическим воздействиям и агрессивным средам, другое. Особенности конструкции обозначают арабскими цифрами или строчными буквами, условия использования — прописными буквами.

Технические требования

Основной ГОСТ на пустотные плиты перекрытий, а также на сплошные изделия, — 26434-2015. Однако в нём содержатся отсылки к другим стандартам. В зависимости от проектного положения, плита перекрытия предназначена для восприятия расчётных нагрузок 3, 4,5, 6 или 8 килопаскаль.

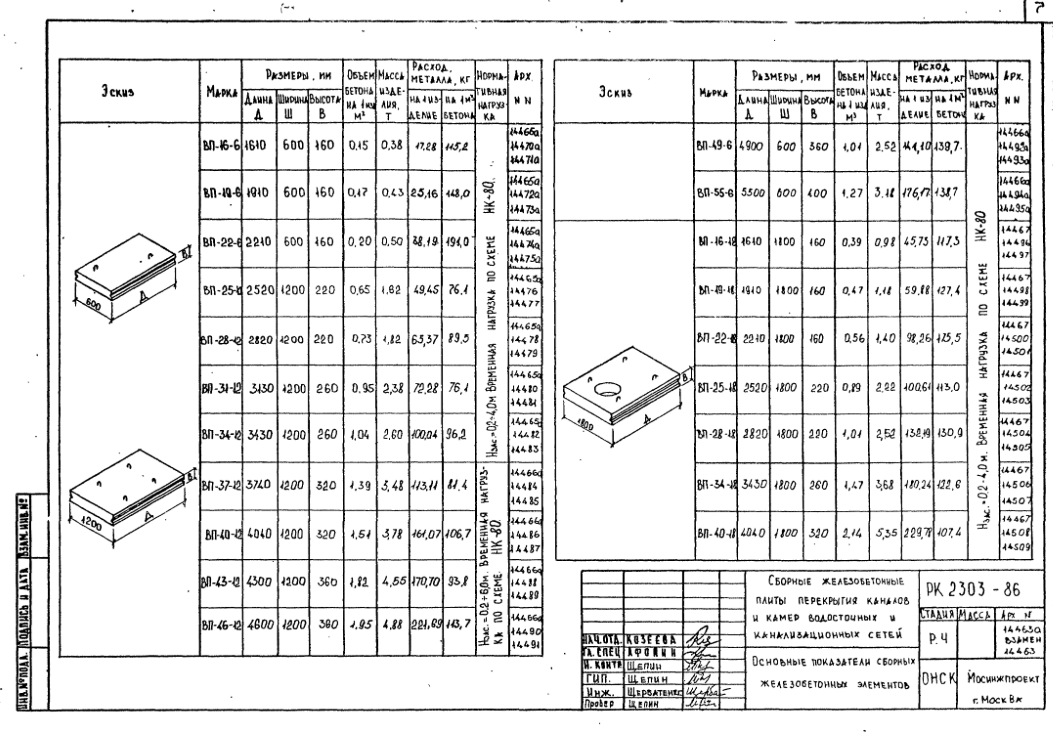

Рабочие чертежи ЖБИ, применяемых для строительства конкретного объекта, должны содержать полную информацию о конструктивных деталях, включая отверстия, вырезы, выпуски арматуры, закладные. Также на чертежах указывают расход стали и бетона. Проектная организация вправе вносить уточнения.

ГОСТ на плиты перекрытий предписывает определять показатель огнестойкости в соответствии с требованиями, предъявляемыми к зданию. Эта информация содержится в технической и нормативной документации, включая СНиП 21.01-97, и в обязательном порядке вносится в чертежи.

При определении точности линейных размеров руководствуются положениями ГОСТ 26433.0 и ГОСТ 21779. Требования к качеству должны соответствовать ГОСТ 13015.

ГОСТ на железобетонные плиты для каждого типа рекомендует определённые конструкции пола. Для 1ПК, 2П и 1П — плавающий и пустотный, для двух первых типов также беспустотный слоистый и однослойный по стяжке. Для ПБ — пустотный и однослойный (оба варианта по стяжке), для 2ПК подходит только однослойный.

Важный показатель — звукоизоляция перекрытия. Нормативный документ СНиП 23-03-2003 «Защита от шума». В таблице 2 приводятся показатели, которыми следует руководствоваться при определении значений звукоизоляции.

Таблица 2.

Купить любое количество железобетонных плит перекрытия по ГОСТу 26434-2015 вы всегда можете в компании ЖБИ 24/7. Позвоните или закажите звонок, чтобы согласовать с менеджером условия и сроки поставки.

ГОСТ 26434—2015 ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ

Руководство по строительству | Бетонные полы, плиты

Типы плит первого этажа

1. Массивная плавающая бетонная плита первого этажа

Массивная плавающая бетонная плита первого этажа должна использоваться только в том случае, если глубина гранулированного наполнителя составляет менее 900 мм.

Диаграмма B51 — Типичная деталь твердой плавающей бетонной плиты первого этажа

2. Залитая на месте подвесная плита первого этажа.

Если глубина засыпки гранул больше 900 мм следует использовать сплошную плавающую бетонную плиту первого этажа. Залитые на месте подвесные плиты первого этажа следует использовать только в тех случаях, когда маловероятна осадка грунта под собственным весом. Если образовалась щель, это создало бы риск скопления взрывоопасных газовых смесей под полом.

Диаграмма B52 — Типовая деталь наружной стены для монолитной плиты подвесного перекрытия

Литая монолитная подвесная плита перекрытия Фрагмент стены

Там, где подвесная плита перекрытия пересекает стену, в верхней части плиты должна быть установлена ​​арматура, чтобы уменьшить риск растрескивания.

Диаграмма B53 — Типовая деталь стены монолитной плиты подвесного перекрытия

Взрывоопасные газовые смеси в подпольных пустотах:

В подпольных пустотах существует риск скопления взрывоопасных газовых смесей.

Газ может появиться, если:

1. Участок, на котором ведется строительство, является загрязненной или рекультивированной землей, или

2. Газовые трубы расположены вблизи или под строительной площадкой, а плиты перекрытий сооружены вне земли, или там, где может образоваться пустота под полом из-за оседания грунта.

В случаях, описанных выше, между землей и нижней стороной пола или изоляцией (при наличии) должно быть предусмотрено вентилируемое воздушное пространство не менее 150 мм.

Важно обеспечить вентиляцию по периметру вместе с вентилируемым воздушным пространством, описанным выше, чтобы обеспечить достаточную вентиляцию под полом.

Во всех случаях важно обеспечить, чтобы уровень первого этажа снаружи был ниже, чем верхняя часть уровня черного пола, чтобы избежать ситуации с эффектом приямка.

Проблемы, связанные с бетонными полами

Разрушение бетонных полов считается довольно серьезной проблемой. Неудача обычно может быть связана с одним или несколькими из следующих факторов: плохие материалы, низкое качество изготовления или плохой дизайн. Чтобы предотвратить необходимость дорогостоящего и, возможно, разрушительного ремонта на более позднем этапе, следует проявлять осторожность на каждом из этих этапов. Руководящие принципы передовой практики, чтобы избежать этих проблем, следующие:

1. Надлежащим образом зачистите существующее заземление

Убедитесь, что существующее заземление зачищено до подходящей опоры. Перед началом работ очень важно удалить весь верхний слой почвы и растительности со всей площади здания. Не рекомендуется оставлять насыпи мягкой земли между траншеями фундамента, так как это увеличивает риск того, что она не будет удалена до начала засыпки участка слоями зернистой засыпки. Важно, чтобы гранулированная засыпка укладывалась на прочную, чистую и хорошую несущую поверхность.

2. Следует использовать гранулированный наполнитель, соответствующий назначению.

3. Используйте вибрационный валик для уплотнения слоев гранулированного наполнителя.

Слои должны быть меньше 225 мм и больше 150 мм. Каждый слой после укладки необходимо уплотнить отбойной плитой или виброкатком. Если позаботиться на этом этапе, риск неудачи снизится.

4. Гранулированный наполнитель не следует использовать, если глубина заполнения превышает 900 мм.

Подвесной бетонный пол менее подвержен разрушению и должен использоваться в этом случае.

5. Ослепление гранулированным наполнителем.

Засыпка не требуется, если каждый слой гранулированного наполнителя хорошо утрамбован. Шпаклевку следует сгребать, чтобы убедиться, что острые точки, оставшиеся после виброкатка, закрыты, после чего на нее можно укладывать DPM.

6. Используйте полиэтилен толщиной 1200 в качестве DPM

Важно, чтобы DPM не был поврежден транспортным средством во время заливки плиты, так как целью DPM является предотвращение подъема влаги. Следует использовать только первичный материал, и следует избегать материалов, описываемых как «сверхмощные» или «C1200». Используемый первичный материал должен соответствовать требованиям I.S. ЕН 13967.

7. Убедитесь, что между DPC и DPM имеется зазор

DPC и DPM должны образовывать непрерывный барьер для предотвращения проникновения влаги из грунта. Возведение стен до укладки полиэтиленового ДПМ и заливки плиты перекрытия некорректно, так как не позволяет сформировать надлежащий нахлест между ДПМ и ДПК.

Диаграмма B54 – Пример правильного нахлеста между DPC и DPM

8. Не должен опираться на плиту перекрытия.

Все блочные конструкции или перегородки с несущими стойками и возвышающиеся стены должны иметь фундамент, поскольку плиты перекрытий, как правило, не рассчитаны и не сконструированы для восприятия таких нагрузок, как нагрузки от дымоходов, опор, стен и перегородок с несущими стойками.

9. Будьте осторожны при установке изоляции.

Изоляция должна быть предусмотрена под всей площадью пола, степень изоляции будет зависеть от ряда конкретных элементов проекта, таких как:

• Тип используемой изоляции и ее свойства.

• Требуемое значение U, которое должно быть достигнуто.

• Отношение площади пола к его периметру и т. д.

Тепловой мост может образоваться там, где встречаются два элемента конструкции, например, там, где встречаются пол и стена. Тепловые мосты могут иметь большое влияние на общую эффективность жилища, и в результате изоляция должна быть тщательно проработана и установлена ​​в таких соединениях. Ряд методов достижения соответствия этому аспекту правил можно найти в Техническом руководящем документе L Строительных норм и правил. Одним из методов, описанных в тексте, является использование допустимых деталей конструкции (ACD).

10. Необходимо соблюдать осторожность, чтобы избежать риска растрескивания.

В жаркую погоду при укладке бетонных плит перекрытий необходимо обеспечить их защиту от прямых солнечных лучей и охлаждение. Это предотвратит растрескивание из-за слишком быстрого высыхания.

Использование изоляции по периметру на стыке пола и стены позволяет свести к минимуму тепловые мостики.

Предотвращение разрушения плиты

• Весь верхний слой почвы и растительные остатки должны быть удалены с площадки.

• Гранулированный наполнитель следует уплотнять слоями.

• Важно обеспечить использование подходящего гранулированного наполнителя.

• Не следует использовать глубокую засыпку.

• Слепите гранулированный наполнитель.

• При необходимости следует использовать барьер DPM или радоновый барьер калибра 1200.

• ЦПМ должны быть размещены и плита должна быть залита, когда стены находятся на высоте ЦОД.

• Стены никогда не должны возводиться непосредственно на плите; у них должны быть основания.

• Изоляция должна быть обеспечена по всей их площади, чтобы обеспечить соответствие Строительным нормам и правилам.

• Для плотов DPM и стяжка должны быть на вершине плота, а толщина стяжки должна быть не менее 65 мм. Для армирования рекомендуется использовать легкую сетку внутри плота.

Армирование подвесных плит перекрытий

Существует ряд доступных армирующих сеток, сетка может иметь префикс букв A, B или C. Для каждого префикса доступен диапазон диаметров.

Сетка типа А состоит из квадратов размером 200 мм на 200 мм, стандартный диапазон сеток типа А составляет от A98 до A393. Сетка типа В состоит из квадратов 200 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 200 мм; стандартный диапазон сеток типа А составляет от B196 до B1131. Сетка типа C состоит из квадратов 400 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 400 мм; стандартный диапазон сеток типа А составляет от C283 до C785.

Из-за риска скопления взрывоопасного газа под подвесным полом из-за осадки грунта под собственным весом Технический документ C Строительных норм и правил рекомендует использовать подвесные полы только в ситуациях, когда осадка маловероятна.

Диаграмма B55 – Типовая подвесная плита первого этажа – железобетон

Толщина перекрытия и типы армирующей сетки для типовых пролетов первого этажа дома

В приведенной ниже таблице указаны соответствующие значения толщины перекрытий и типов армирующей сетки для типичных пролетов цокольных этажей жилых домов. Допущение: внутренние перегородки на плиту не опираются. Основные стержни, которые должны проходить в направлении пролета и сетки, должны располагаться так, чтобы основные стержни располагались ниже второстепенных стержней. Между нижней стороной плиты и основными стержнями должно быть обеспечено номинальное покрытие 25 мм. Бетонная смесь должна быть 30Н20. Опорные возвышающиеся стены и несущие плиты должны быть не менее 100 мм.

Таблица B5 – Соответствующая глубина перекрытий и типы арматурных сеток для типичных плит первого этажа в жилых домах

Эквиваленты арматурных стальных стержней

В таблице ниже перечислены эквиваленты арматурных стальных стержней, которые можно использовать в качестве альтернативы В-сеткам. Основные стержни должны располагаться ниже второстепенных стержней и проходить в направлении пролета. Стержни должны быть связаны в местах пересечения. Допущение: внутренние перегородки на плиту не опираются. Бетонное покрытие и прочность такие же, как указано выше.

Таблица B6 – Эквиваленты арматурных стальных стержней для использования в качестве альтернативы сеткам

T обозначает сталь с высоким пределом текучести.

Альтернативная деталь подшипника для подвесных плит перекрытия

Ниже показана альтернативная деталь подшипника для подвесных плит перекрытия. Дополнительное армирование может быть размещено в верхней части плиты на передних кромках и особенно в углах, чтобы уменьшить риск растрескивания.

Диаграмма B56 – Типовое армирование краев

Непрерывные плиты над стеной должны быть снабжены дополнительным армированием, чтобы снизить риск образования трещин.

Диаграмма B57 — Типовая деталь плиты, непрерывная по стене

Следует отметить, что допускается формировать углубления для труб только по периметру плит.

Диаграмма B58 — Типовая деталь для углублений под трубы

Сборные бетонные полы

Доступны различные системы сборных железобетонных полов для использования в конструкции подвесных полов на уровне земли или выше. Эти системы служат альтернативой использованию подвесных монолитных бетонных плит перекрытий или подвесных деревянных полов.

Сборные железобетонные перекрытия можно классифицировать, хотя и в целом, следующим образом:

1. Полые плиты.

2. Балка и блок.

3. Сборные доски или предварительно напряженные плиты с монолитным бетонным покрытием (блоки заполнения или пустотообразователи могут быть включены или не включены).

Примеры сборных железобетонных перекрытий показаны ниже. Следует отметить, что продукция конкретного производителя не представлена; иллюстрации предназначены для того, чтобы дать представление о доступном ассортименте. В зависимости от конкретных продуктов, которые будут использоваться, эти детали могут отличаться. Необходимо соблюдать данные производителя.

Диаграмма B59 — Типовая деталь пола из блоков и балок

Диаграмма B60 — Типовая деталь системы пола с тавровой балкой собственной разработки

Диаграмма B61 — Полая ядра. Типичная деталь

Диаграмма B62 — Блок и доля. Обратите внимание на следующие аспекты установки при следовании подробным рекомендациям производителя:

• В некоторых системах может потребоваться перекрываемый пролет и опоры, подпорки.

• Местоположение ЦОД.

• Что происходит, когда накладываются точечные нагрузки, такие как перегородки?

• Требуется ли армирование стяжек?

• Требования к стяжке или заливке цементным раствором.

• Изоляция. Расположение, количество и метод, используемые для установки изоляции, чтобы избежать образования мостиков холода и соответствовать требованиям строительных норм и правил.

• При необходимости детали установки радоновой мембраны.

Дополнительная информация

Если пролет подвесных бетонных цокольных этажей превышает 5 м, в Техническом руководящем документе А Строительных норм и правил требуется профессиональное руководство по проектированию несущих стен. Требование к верхним деревянным перекрытиям с пролетом более 5 м такое же.

Точки безопасности

• Во избежание образования поддона рекомендуется, чтобы уровень пола был на уровне или выше внешнего уровня земли.

• DPM или пароизоляционный слой следует размещать над несущим полом и под стяжкой или облицовкой плит, чтобы предотвратить повреждение пола или отделки водяным паром с пола.

• Между нижней стороной пола и землей должно быть вентилируемое воздушное пространство размером не менее 150 мм.

• Избегайте перегрузки предварительно напряженных блоков блочными поддонами во время строительства.

• Бетону требуется время для затвердевания, прежде чем он сможет выдержать нагрузку, убедитесь, что отведено достаточное время.

Размер арматуры для перекрытий | Science

••• Jupiterimages/Photos.com/Getty Images

Обновлено 10 марта 2018 г.

Автор: Donna McLean

Арматурная сталь, более известная как арматура, повышает прочность на растяжение и повышает долговечность бетонных плит. Правильный размер арматуры для конкретной плиты зависит от предполагаемого использования плиты, ее толщины и прочности, а также от того, является ли арматура единственным армированием. Арматура и бетон хорошо работают вместе, потому что они расширяются и сжимаются в унисон при изменении температуры. Поскольку кислород не может достичь его, арматурная сталь, полностью закрытая бетоном, не изнашивается. Разные размеры подходят для разных работ.

Размеры арматуры

Арматура обычно поставляется в виде стержней длиной 20 футов. Ребристые арматурные стержни, также называемые деформированными арматурными стержнями, позволяют бетону, залитому вокруг них, надежно удерживать стержень. Чтобы определить размер стержня, диаметр измеряется на одном плоском конце. Измерение не включает ребристость. Размер диаметра указан в восьмых долях дюйма. Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура размера 18 имеет диаметр 2 1/4 дюйма.

Общие размеры арматуры

Арматура во внутренних двориках, подвальных этажах, фундаментах и ​​подъездных путях может иметь размеры от 3 до 6. Подрядчики иногда используют «правило 1/8», означающее, что размер арматуры составляет 1/8 толщины плита. Например, плита толщиной 6 дюймов может иметь арматуру с маркировкой размера 6 или 3/4 дюйма.

Плиты для септиктенков могут потребовать использования как сварной сетки, так и арматуры. В таких случаях обычно используют арматуру размеров 3 и 4. Расстояние между матами сварочной проволоки может варьироваться от 6 до 18 дюймов. Меньшее расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.

Маркировка арматуры

Каждый стержень имеет маркировку, указывающую на стан, размер стержня, тип металла и обозначение марки или минимальный предел текучести. Буква или символ, ближайший к концу полосы, идентифицирует мельницу. Размер бара чуть ниже этого. Затем вы должны найти букву «W» или «S». «W» говорит о том, что стержень изготовлен из низколегированной стали, а «S» — о углеродистой стали, также называемой мягкой сталью. Оценка дается последней и может быть показана цифрой или линиями, проходящими по всей длине стержня. Одна линия указывает на марку 60, марку, часто используемую для жилищного бетонного строительства. Марка 60 также может быть обозначена цифрой 4, что означает метрическую марку 420.

Местные строительные нормы и правила

Перед началом нового проекта ознакомьтесь с требованиями и рекомендациями по бетону и арматуре вашего штата и местных строительных норм и правил.

Прочность, необходимая при сжатии и прочности на растяжение, которая является наибольшим напряжением растяжения, которое железобетон может выдержать без разрыва, определяет формулу и толщину самого бетона, а также тип, класс, размер и шаг сетки арматура.
