Выбирая кухонный гарнитур в магазине, немало потребителей сталкивается с проблемами подбора оптимального варианта для своей кухни. Для кого-то цена оказывается слишком завышенной, кто-то не доволен качеством сборки, а кому-то, возможно, просто нравится собирать кухонные гарнитуры своими руками.

Особенно это актуально для частного загородного дома, где возможна нестандартная планировка помещений. В любом случае самостоятельное создание кухонного гарнитура вполне возможно, главное иметь большое желание, немного опыта и понимание сути процесса.

Как пожелаем, так и сделаем!

Что необходимо учитывать перед тем, как приступить к работе

1. Любое производство обычно начинается с создания чертежа будущей конструкции, в котором рассчитываются ее размеры и особенности. Перед тем как начертить кухонный гарнитур, нужно определиться с функциональностью мебели и ее основными характеристиками. Определить, где будет храниться запас продуктов, а где – бытовые приборы и посуда, как будут располагаться модули относительно плиты и мойки, как подключать вытяжку к вентканалам и подобные моменты.
2. Чтобы правильно выполнить чертеж кухонного гарнитура с размерами, необходимо знать основные принципы расчетов оптимальных размеров, от которых будет зависеть удобство всего кухонного гарнитура. К тому же, существуют типовые стандарты, такая своеобразная инструкция или рекомендация, которые были рассчитаны еще в советское время. Чтобы хозяйке пришлось меньше ходить по кухне, наклоняться за посудой или тянуться за баночкой с крупой. Хотя бы…

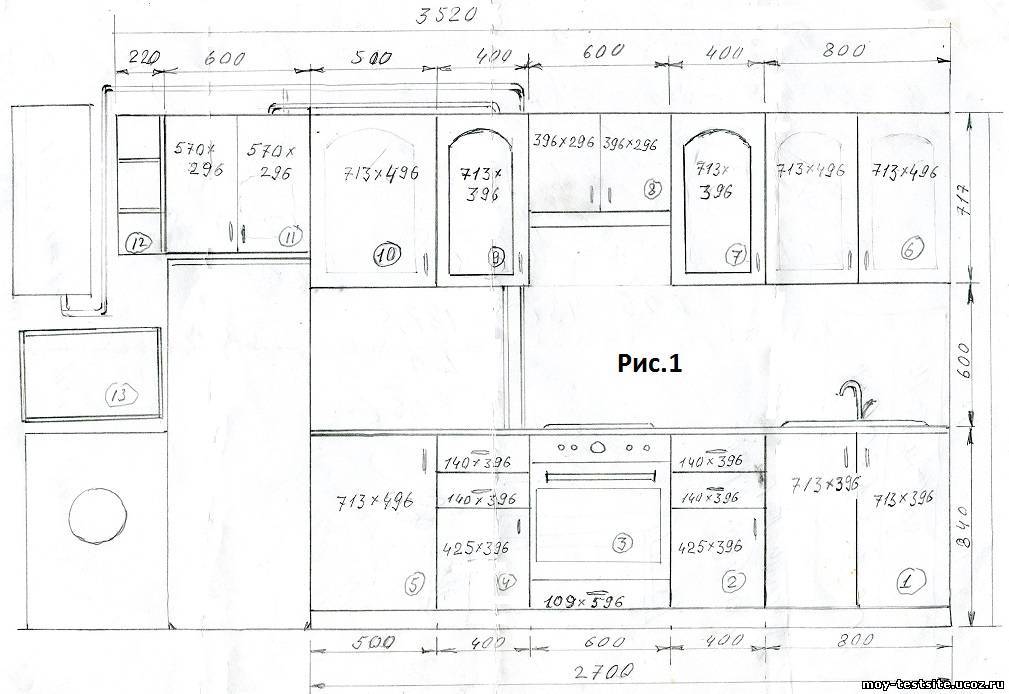

Примерный чертеж на обычном тетрадном листе

Некоторые технические нюансы

Примеры чертежей с правильно подобранными размерами

Так, для проектирования столешницы выбирается глубина 600 мм, а расстояние от нее до нижней части навесного шкафа кухни должно быть не менее 450 мм. Средняя глубина настенного шкафа 300 мм, а ширина напольных шкафов может варьироваться от 150 до 1200 мм, в зависимости от предпочтений.

Ориентируясь на рост человека, для которого проектируется кухонный гарнитур, подвесные полки устанавливаются на высоте от 350 до 1320 мм. Мойка должна располагаться по отношению к плите не ближе, чем на 600 мм, а уровень вытяжки находиться на высоте около 650-750 мм от уровня плиты. Чертежи и размеры кухонных гарнитуров нужно подгонять под человека, а не под стены и потолки.

Совет!
Есть такое фото с изображением многорукого человека, как у Да Винчи – только у кухонного стола.
Вот как раз там все размеры указаны, и примерное расположение кухонной мебели относительно рабочей зоны.
Руководствуйтесь!
Или посмотрите подобный пример:

Оптимизация кухонного пространства

3. Далее подбирается материал для создания гарнитура, основной характеристикой которого должна быть экологичность. Наиболее подходящей для этих целей является фанера, или вариант подороже – натуральное дерево. Также в качестве вспомогательных материалов может использоваться ДСП, массив или шпон.
   Для облегчения процесса сборки мебели лучше заранее просчитать все необходимые детали, нанеся их на чертежи кухонных угловых гарнитуров. Угловой вариант в любом случае будет удобнее, так как размещается компактнее.
4. После этого с вашей стороны уже последует заказ коробок и фасадов на производстве по индивидуальным размерам. То есть, самого гарнитура, собственно. Передавайте на предприятие чертежи угловых кухонных гарнитуров вместе с подробным описанием.
   Неплохо еще заранее определиться с материалом и проплатить его, если не желаете получить мебель из плохо спрессованных опилок. Кроме того, рекомендуется закупить все комплектующие для будущих шкафов, включая выдвижные корзины, лотки для приборов и ручки для шкафчиков.

Результат продуманной «самодеятельности»

Важно!
Не менее, а даже более!
Необходимо четко определиться и запланировать покупку основных кухонных принадлежностей и техники.
От габаритов выбранной духовки, плиты или мойки будут зависеть размеры проектируемых столешниц и глубины шкафчиков.
Многие кухонные элементы имеют определенные стандарты, но не стоит исключать конструкционных особенностей некоторых из них.

Угловые кухни своими силами

В отличие от прямых шкафов, проектирование угловой мебели требует большей внимательности при замерах и основных подсчетах. Перед тем как составлять чертежи кухонных угловых гарнитуров, необходимо иметь не только четкие параметры и размеры помещения, включая точную величину угла, выбранного для размещения проекта, но и представление о размещении оборудования – это и будет своего рода инструкция.

Малейшее отклонение угла от нормы приведет к тому, что между стеной и мебелью образуется зазор, или, хуже того, угловой шкаф просто не уместится в заданные габариты. Поэтому одной из главных задач при проектировании угловой кухни является определение величины угла, также с учетом всех неровности стен.

Подумайте о здравом смысле!

Необходимо продумать примерный дизайн будущего кухонного гарнитура, от которого будут зависеть основные размеры. Глубина подвесного шкафа в данном случае должна быть не более 350-400 мм, а остальные его габариты рисуются в соответствие с общими размерами проекта. (См. также статью Дизайн интерьера кухни: виды.)

Чтобы быть уверенным в том, что кухонный гарнитур своими руками получится таким, как вы его запланировали, рекомендуется для составления четкого чертежа обратиться за услугами к профессионалам, имеющим опыт в проектировании мебели. Таким образом, вы избежите дополнительных проблем, которые могут возникнуть в процессе установки.

Если же вы уверены в том, что все замеры произведены верно, то существует несколько специальных программ, помогающих самостоятельно сделать эскиз проекта по заданным размерам.

Резюме

Проектирование – это для опытных. Или хотя бы для думающих. Невозможно просто так взять и нарисовать акварельными красками чертежи кухонных угловых гарнитуров, нужно руководствоваться многими требованиями и предписаниями. У вас должно получиться! А в дополнение к вышесказанному, посмотрите видео в этой статье.
