Профили для гипсокартона – важный элемент обшивки любого помещения, выполняемой при помощи ГКЛ. Они представляют собой изделия различной длины и размеров, изготовляемые на профилегибочном станке из стальной ленты, покрытой слоем цинка. Профили предназначены для сборки каркасов – жёстких оснований, на которые непосредственно монтируются листы гипсокартона или другая обшивка.

Сфера применения

Профили подходят для применения в жилых, производственных и общественных помещениях с различным уровнем влажности. Они являются основным элементом при обустройстве различных по назначению и конфигурации каркасных конструкций: для возведения внутренних перегородок, подвесных потолочных систем, стеновых обшивок с утеплением или без такового. Также некоторые типы профилей используются при выполнении наружной обшивки зданий различными видами сайдинга.

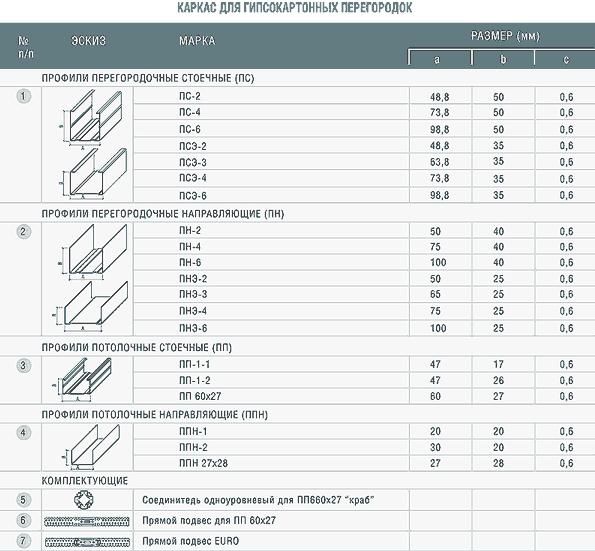

Типы и размеры профилей

Основная классификация стальных профилей – это их тип по назначению или области применения.

Технические характеристики

Для изготовления профилей используется лента толщиной 0,38; 0,4; 0,45; 0,5; 0,55; 0,6 мм. Номенклатурная длина изделий – 2,5; 2,75; 3,0; 4,0; 4,5; 6,0 м.

Стоечный

ПС имеет С-образную форму с загнутыми кромками и предназначен для монтажа вертикальных и горизонтальных стоек каркаса при облицовке стен гипсокартонными листами и возведении перегородок. Для прокладки скрытых инженерных коммуникаций в стенке профиля предусмотрены специальные отверстия. Продольные канавки, выполняющие функцию рёбер жёсткости, расположены на всех сторонах изделия. Для сооружения усиленных, особо прочных каркасных систем, а также при устройстве дверного проёма применяется UA-профиль усиленный с толщиной стенок 2,0 мм.

Размеры

ПС выпускаются следующих размеров: 50×40; 75×40; 50×50; 65×50; 75×50; 100×40; 100×50 мм.

Направляющий

ПН имеет П-образную форму и применяется для монтажа стоечных и потолочных профилей. Также при помощи ПН монтируют перемычки между стойками при сооружении каркаса для перегородок и стеновой облицовки. ПН применяются в паре с ПС и ПП-профилем соответствующего типоразмера. Для придания большей жёсткости, изделия имеют две продольные бороздки. Также в стенке профиль имеет готовые монтажные отверстия диаметром 8 мм под дюбель, что значительно ускоряет крепление направляющих к несущему основанию (стенам, потолку или полу).

Размеры

Металлический направляющий профиль для стеновых конструкций выпускается следующих размеров:

• Высота полок: 37; 40; 50 мм.
• Ширина изделий: 50; 65; 75; 100 мм.

Наиболее популярные типоразмеры ПН: 75×37; 100×37; 50×40; 65×40; 75×40; 100×40 мм.

Потолочный

ПП имеет С-образную форму и предназначен для создания каркасов подвесных потолочных конструкций. Особенность потолочных изделий – стандартные размеры: высота полки 27 мм, а ширина 60 мм. Такое широкое основание позволяет без проблем прикручивать листы гипсокартона с отступом от края в пределах 2 см. Кромка профиля загнута вовнутрь и служит для монтажа при помощи подвесов с зажимом и тягой. При этом загнутая кромка должна выдерживать нагрузку не менее 25 кг.

Потолочный направляющий

ПНП имеет стандартный размер 28×27 мм и применяется при монтаже каркасных систем одноуровневых потолочных систем. Направляющие крепятся к стенам по периметру помещения, в них вставляются потолочные изделия. При использовании в обшивке стен, ПНП крепятся к полу и потолку и служат направляющими для вертикальных стоек каркасной конструкции.

Арочный

ПА представляет собой длинномерный цельногнутый элемент, изготавливаемый из потолочного профиля 60×27 мм методом гибки на специальном оборудовании. Использование именно этого профиля для изготовления арочных изделий обусловлено оптимальной конструкцией ПП: сделанные канавки на полках и стенке обеспечивают высокую жёсткость ПА, а широкая стенка позволяет без затруднений крепить изогнутые листы гипсокартона.

Арочные изделия могут быть изогнутыми как стенками внутрь, так и наружу, что определяет их вогнутую или выпуклую форму. Минимальный радиус изгиба для вогнутой формы составляет 500 мм, а для выпуклой – 1000 мм. Длина изделий обуславливается условиями заказа, при этом максимальная длина ПА составляет 6 метров.

ПА применяется при создании изогнутых и криволинейных потолочных конструкций, а также арок, колонн, куполов из гипсокартона.

Профиль «Синус» от Knauf

Специальная разработка компании Кнауф – металлический профиль «Синус», представляющий собой гибкий прокат из оцинкованной стали толщиной 0,6 мм. Такие изделия имеют U-образное сечение и выполняют функцию направляющих при создании криволинейных облицовок стен и фигурных перегородок.

Особенности производства ограничивают длину изделий: максимум составляет 1,9 м. Предельный радиус изгиба зависит от размера профиля и составляет:

• 125 мм для изделий размером 50×40 мм;
• 175 мм при размерах 75×40 мм;
• 250 мм для профиля 100×40 мм.

Угловой

ПУ – перфорированное длинномерное изделие, предназначенное для укрепления наружных углов после обшивки стен гипсокартоном. ПУ также применяются для защиты от сколов дверных и оконных откосов. Крепление уголков к гипсовым листам производится шпаклёвкой, которая проникает в отверстия, чем обеспечивается надёжная фиксация профилей без использования метизов.

Кроме стальной ленты, для изготовления ПУ используют поливинилхлорид, из которого получаются лёгкие декоративные уголки для защиты наружных углов облицовки. При шпаклёвке по гипсокартону для выравнивания внутренних и наружных углов используют штукатурный профиль – изделие из тонкой стальной или армирующей сетки из стекловолокна.

Размеры

ПУ выпускается следующих размеров: 20×20; 25×25; 31×31; 35×35 мм. Декоративные пластиковые углы могут иметь больший размер: до 50×50 мм.

Виды крепежа и дополнительные элементы

Кроме различных профилей, при обустройстве каркасной системы под гипсокартонную обшивку применяются различные удлинители, соединители, подвесы и другие крепёжные элементы.

Типы соединителей

Соединители – комплектующий элемент каркасной системы, предназначенный для соединения профилей в различных плоскостях. Для изготовления соединителей используется оцинкованная сталь толщиной 0,9 мм, что обеспечивает изделиям необходимую прочность и жёсткость. Соединительные элементы бывают двух видов.

Одноуровневый

Этот тип часто называется «краб». Предназначен для соединения перпендикулярных отрезков к несущим основную нагрузку профилям. Этот элемент позволяет быстро собрать сложные каркасные конструкции, а также усилить каркас и увеличить его жёсткость за счёт создания дополнительных перемычек, которые также крепятся к основанию.

Двухуровневый

Двухуровневые соединители предназначены для монтажа несущих профилей к основным элементам в подвесных потолочных конструкциях. Такие элементы позволяют соединить два профиля, расположенные в перпендикулярном направлении и находящиеся на разных уровнях. Особенностью такого соединения является подвижность нижнего уровня, к которому крепится обшивочный материал. Этот метод монтажа «плавающего» подвесного потолка чаще всего применяется в деревянных домах, где возможна усадка или подвижки при изменении влажности.

Угловой

Соединитель угловой применяется при сооружении подвесных каркасов для соединения ПП под прямым углом. Этот элемент позволяет надёжно соединить два профиля и обеспечить дополнительную жёсткость и прочность каркасной системы.

Knauf Мульти

Для гибкого соединения профилей под различными углами компания Knauf разработала специальный соединительный элемент «Мульти». Он изготавливается из стали толщиной 0,9 мм и может использоваться как для потолочных систем, так и для стеновых каркасов, а также может использоваться в качестве удлинителя профилей.

Удлинитель профиля

При сборке больших каркасных конструкций возникает необходимость удлинения стоек и поперечин. Для этих целей используется специальный элемент – стальной удлинитель, позволяющий нарастить длину профиля до необходимой величины. Фиксация удлинителя производится 4 саморезами в торец профиля, что обеспечивает надёжность и жёсткость соединения.

Виды подвесов

Подвесы предназначены для крепления профилей на различные основания.

Прямой

Подвес прямой изготавливается из стальной ленты толщиной 0,7–0,9 мм и предназначен для монтажа подвесных каркасов, а также применяется для крепления профилей к другим поверхностям (стенам) при необходимости их выравнивания в одну плоскость. Подвес представляет собой перфорированную пластину с отверстиями для крепления к основанию и фиксации профилей. Перед монтажом пластину необходимо согнуть для получения П-образной формы. Тип крепежа и количество подвесов на один профиль выбирается с учётом веса облицовочного материала, при этом максимальная нагрузка на подвес не должна превышать 40 кг.

Анкерный с зажимом

Подвес анкерный предназначен для монтажа подвесных конструкций. Его особенность – возможность регулировки по высоте в процессе монтажа. Это позволяет быстро монтировать подвесные каркасы на больших площадях. Подвес имеет специальные уши, которые цепляются за полки ПП и обеспечивают надёжное сцепление.

Подвес используется совместно с металлической тягой (стальная спица диаметром 4мм и длиной 350, 500, 1000 мм), которая через ушко на конце крепится к потолку. Спица выступает в роли своеобразной направляющей, по которой скользит подвес. Специальный зажим (тонкая изогнутая пластина) позволяет легко регулировать уровень каркаса и выставить конструкцию на любом расстоянии от потолочного основания.

Knauf Нониус

Для быстрого и точного монтажа подвесных потолочных систем компания Knauf разработала уникальный подвес «Нониус», состоящий из трёх частей. Нижняя часть при помощи специальных замков присоединяется к потолочному профилю. Верхняя часть подвеса – металлическая планка длиной от 200 до 1000 мм с отгибающимся ухом для крепления к основанию. Соединение верхней и нижней части происходит при помощи фиксатора. При необходимости создания большого внутрипотолочного пространства (опустить подвесной потолок на большое расстояние), применяются Нониус-удлинители.

Применяемые крепёжные элементы

Для монтажа гипсокартонных систем используются следующие виды крепежа:

• Шурупы самонарезающие (саморезы). Для соединения профилей и других металлических элементов конструкции используются саморезы типов LN (прокалывающий) и LB (высверливающий) диаметром 3,5 мм, длиной 9,5 и 11 мм. Для крепления листов гипсокартона к металлическим профилям используются прокалывающие шурупы типа TN толщиной 3,5 мм и длиной 25; 35; 45; 55; 65 мм, а также типов MN, SN и XTN толщиной 3,9 мм и длиной от 19 до 55 мм. Для крепления гипсокартона к профилям со стенками от 0,7 до 2,0 мм используются саморезы типа TB с высверливающим концом.

• Саморезы с распорными и рамными дюбелями применяются для крепления несущих элементов каркаса к бетонным, кирпичным и другим полнотелым основаниям. Для крепления к пустотелым конструкциям и основаниям из лёгких бетонов используются саморезы с дюбелями типов «бабочка», «зонтик», а также шнековый дюбель и Кнауф-Хартмут.

• Дюбель гвоздь предназначен для быстрого крепления подвесов и других элементов каркаса к любым основаниям из бетона, кирпича, пеноблоков, деревянным конструкциям.

• Анкер-клин размером 6×40 мм применяется при креплении подвесов и других несущих элементов подвесных систем к бетонному потолочному основанию.

Критерии выбора крепежа и профилей

Выбор качественного профиля и других металлических элементов для каркасной системы – залог долговечности облицовки. При выборе следует обращать внимание на следующие возможные признаки брака:

• Следы ржавчины говорят о некачественном цинковом покрытии. Так как метал довольно тонкий, коррозия значительно сокращает срок службы каркаса. Также недопустимо наличие обильной смазки на металлических элементах – именно так пытаются защитить некачественные изделия от преждевременного ржавления.
• Неправильная прокатка. Этот дефект виден даже невооружённым глазом: кривизна и винтообразность профилей недопустима.
• Неточные размеры. Даже незначительные отклонения в высоте полки могут привести к перекосу обшивки, исправить который можно только смонтировав новый каркас.
• Края профилей не должны иметь «заусенцев».
• Саморезы должны хорошо ввинчиваться, без «гуляния» по металлической поверхности.
• Рекомендуется выбирать более толстый профиль: он более прочный, не деформируется при вкручивании метизов, а саморезы не срывают резьбу после полного ввинчивания.

Основные производители

Профили, крепёжные и дополнительные элементы для гипсокартонных систем на российском рынке строительных материалов представлены многими производителями как отечественными, так и зарубежными. Мы рассмотрим наиболее известные бренды и производственные компании.

Крупнейшим поставщиком гипсокартонных систем и связанной продукции является международный бренд KNAUF. При производстве профилей компания руководствуется собственными ТУ 1121–012–04001508–2011, а также нормами стандарта EN 14353. Компания KNAUF предлагает строительным компаниям и частным клиентам комплексные решения, в которые входит всё необходимое для быстрого и качественного монтажа гипсокартонной облицовки. Каждый профиль и другая продукция имеет цветную маркировку и логотип бренда, что защищает изделия этого производителя от подделок.

Gyproc – один из крупнейших производителей гипсокартона и комплектующих изделий. Компания производит ГКЛ из гипса собственной добычи. 65 заводов, расположенных в разных странах позволяют Gyproc изготавливать качественную продукцию и поставлять её потребителям по всему миру. Профили и другая сопутствующая металлопродукция изготавливается в соответствии с ТУ 1121–001–56846022–2011.

ООО «МегаТорг-Профиль» производит профили, комплектующие и крепёж для гипсокартонных систем под брендом «СТиВ». Данная продукция соответствует внутренним техническим условиям 1108–001–0159983533–2011. Также компания производит профнастил, металлочерепицу, металлические водосточные системы и другую продукцию.

Группа компаний АНКАР занимается изготовлением профиля и комплектующих аксессуаров для гипсокартонных систем с 2011 года. Производство осуществляется по ТУ 1108–001–1058893353–2012. Высокое качество продукции и широкий ассортимент позволили компании уже 2015 году начать поставки в Европу.

Также известными российскими производителями крепежа, профилей и аксессуаров для гипсокартонной облицовки является завод «Металлист» и компания «Зубр ОВК».

Размеры и виды профиля для гипсокартона

При монтаже конструкции из ГКЛ нужно собрать надежный каркас. Рассмотрим, какой выбрать профиль для гипсокартона, если размеры и виды изделий отличаются.

Размеры профилей для гипсокартона

С английского profile (профайл) – профиль. Изделия широко применяются при монтаже гипсокартонных систем. Основной каркас состоит из несущих, направляющих или стоечных деталей. Для обозначения используют маркировку: CD, UD, CW, UW. Первая буква указывает на вид изделия (C – стоечный, U – направляющий), вторая – на применение (W – для обшивки стен, D – для потолочных работ). Рассмотрим подробнее, какие бывают размеры профиля для гипсокартона.

ПН (UW)

Направляющий нужен для установки перегородок и отделки стен. Размеры:

• длина – 3 м;
• высота – 40 мм;
• ширина – 50, 65, 75, 100 мм.

В спинке имеются отверстия для саморезов.

ПС (CW)

Стоечный применяется при монтаже каркаса для стен и перегородок.

Профиль ПС для гипсокартона имеет размеры:

• длина – 3, 3,5, 4, 6 м;
• высота – 50 мм;
• ширина – 50, 65, 75, 100 мм.

ПП (CD)

Потолочный профиль нужен для крепления потолочного каркаса. Устанавливается на потолок анкерными зажимами или прямыми подвесами. Полки и основание выполнено в виде ребра жесткости, что придает изделию прочности.

Размеры профилей ПП для ГКЛ:

• длина – 3 м;
• высота – 27 мм;
• ширина – 60 мм.

ПН (UD)

С помощью направляющего потолочного профиля монтируют потолочные каркасы и многоуровневые потолки. Боковые части имеют продольные гофры, за счет которых изделие достаточно жесткое. Основание оснащено отверстиями для крепления дюбелями или саморезами.

Размер профиля ПН для гипсокартона:

• длина – 3 м;
• высота – 27 мм;
• ширина – 28 мм.

UA

Это усиленный вид профиля, применяемый при монтажных работах при установке дверных проемов. Его размеры:

• длина – 3, 4, 6 м;
• высота – 40 мм;
• ширина – 50, 75, 100 мм;
• толщина – 2 мм.

ПУ

Угловой профиль используют для формирования и укрепления углов. Изделие защищает конструкцию от сколов, трещин и повреждений. Полки имеют отверстия для лучшего сцепление стали с клеящим раствором.

Размеры:

• длина – 3 м;
• сечение – 25 × 25 × 0,4, 31 × 31 × 0,4, 31 × 31 × 0,5 мм.

ПМ

Маячковый профильный материал применяют для выравнивания поверхностей. Его стандартные размеры:

• длина – 3 м;
• сечение – 22 × 6, 23 × 10 и 62 × 6,6 мм.

ПА

Арочный профиль получил свое название, исходя из назначения. Его используют при монтаже каркаса для арок и криволинейных конструкций. Изделие легко сгибается.

Как выбрать профиль для ГКЛ?

Зная, какие бывают профили для гипсокартона, легко сделать выбор. В зависимости от назначения определите требуемый тип изделия: несущий или направляющий, стеновой или потолочный. Решите, какую конструкцию хотите создать. Для формирования углов нужны угловые профили, для создания арки или изогнутого каркаса – арочные.

Выберите предпочтительный материал и покрытие. Алюминий легкий и прочный, однако дорогостоящий. Оцинкованная сталь стойкая к коррозии и более дешевая. Материалы пожаробезопасны, не боятся открытого огня.

Подберите оптимальную толщину. Разные производителя предлагают материалы толщиной 0,4, 0,55, 0,6 мм. Чем выше показатель, тем прочнее и долговечнее конструкция. Изделие толщиной 0,55 и 0,6 мм отлично переносит нагрузки и вибрацию, не деформируется и не трескается.

Обратите внимание на вес. Показатель зависит от материала изготовления и размеров. Вес измеряют в кг на погонный метр (кг/п. м). Чем выше показатель, тем выше несущая способность конструкции.

Перед покупкой лучше выполнить просмотр и убедиться, что металлические профили соответствуют заявленным размерам, не имеют дефектов.

Если ищите качественные недорогие металлизированные углозащитные ленты для проведения строительных работ, сделайте выбор в интернет-магазине OptiTrade. При заказе онлайн возможна доставка по территории РФ.

классификация и наименование, назначение, видео и фото

• Типовые виды металлических профилей для гипсокартона
• Назначение и характеристики профиля направляющего (ПН)
• Функциональность стоечного профиля (ПС)
• заявка, Размеры Потолочный направляющий профиль (ПНП)
• потолочный профиль (ПП)
• Дополнительные типы профилей
• арочный профиль
• усиленный профиль
• Для защиты внешних углов
• Монтажные профили

Различные гипсовые конструкции, созданные с использованием каркаса из металлических профилей. Они бывают различной формы, габаритов, назначения. Для определения нужного типа профиля следует разобраться с его назначением, размерами. Виды продукции для гипсокартона рассчитаны на его конкретное применение, поэтому стоит ознакомиться с каждым видом отдельно.

виды профилей, используемые для создания каркаса для гипсокартона

Типовые виды металлических профилей для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции несложный. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, потолком, ограждающими профилями. Чтобы исправить нужный профиль, следует пересмотреть его маркировку и размеры.

Профиль стоечный для стеллажа ГКЛ

Какие бывают профили для гипсокартона:

№

Какие основные профили для гипсокартона бывают?

Назначение и характеристики профиля направляющего (ПН)

Профиль направляющий, сокращенно ПН он же UW. толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также поражения его ржавчиной. По внешнему виду ПН выпускается в виде полос с буквой «П», которые используются при возведении металлического каркаса для фальшстен. Используется для быстрого возведения стен различной толщины. Направляющие служат основой в монтажном каркасе, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятать в стене коммуникации.

Профиль направляющий, применяется для каркаса для фальшстены из гипсокартона

Размеры направляющего элемента для гипсокартона:

В профиле производителем могут быть сделаны отверстия 8 мм. для крепления изделия к основанию (стене, потолку). крепеж, в основном, представляет собой дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Устройство перегородок, выравнивание первой стены из гипсокартона монтируется активной формой из металлического изделия по ранее сделанной разметке. Затем применяют СС (стоечные), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначение и размеры профиля UD

Функциональность стоечного профиля (ПС)

Стойки под профиль стоячный, ПС кратко или другое обозначение европейского КВ. Этот вид металлических планок используется при производстве металлического каркаса для фальшстены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Несущая рамная конструкция фальшстены, металлический элемент вставляется в неподвижную НП. Что касается ширины PS и PN, то она имеет одинаковый размер. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка изделий	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
По часовой стрелке (ПС) 50*50	0,4-0,6	50	50	2,6; 3; 4
По часовой стрелке (ПС) 65*50		65
По часовой стрелке (ПС) 75*50		75
По часовой стрелке (ПС) 100*50		100

Профильная стойка применима для создания каркасных перегородок из гипсокартона

В зависимости от созданного дизайна приобретается нужный размер. Длина может быть от 3 до 4 м. Отличительной особенностью профиля является специальный паз для удобного монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение

, Размеры профиля направляющего потолочного (ПНП) ​​

Обозначается как ПН (НАРУЖНЫЙ) (расшифровка — профиль направляющий потолочный). П-образное сечение, с гладкими стенками. Используется как база-опора для стоек и перемычек. Крепится по периметру конструкции, на нее потом устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Используется при производстве металлической основы к потолку из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дополнительной вставки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28*27 – 0,4-0,6 мм., ширина 28 мм., высота – 27 мм., длина – 3 м.

Потолочный профиль (ПП)

Пожалуйста, наиболее востребованным в каждом ремонте является потолочный профиль (ПП) или другое обозначение КД. Изделие используется при монтаже металлического каркаса для подвесных, фигурных, многоярусных потолков из гипсокартона. профиль вставляется, при монтаже, в направляющую и крепится к подвесам. Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. Профиль для потолка применим на специальных саморезах, называемых мастерами «жучками» – диаметр – 3,5–3,9.мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры Профиль для гипсокартонного потолка: толщина 0,4-0,6 мм., ширина — 60мм., высота 27мм., длина стандартная 3м, под заказ 4м.

Дополнительные виды профилей

И выпускаемые виды профилей для гипсокартона, используемые в строительстве по металлическому каркасу не так часто, и в значительной степени вытеснили собственно ручное производство.

арочный профиль

Этот арочный профиль для гипсокартона предназначен для создания изогнутых арок и других элементов на потолке или на стене. В основу производства лег арочный профиль потолочного металлического элемента. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ, а фасонные элементы для гипсокартона

Фабрика предлагает свои варианты гибочного профиля для арок на заказ, имеющие отличительные особенности в эксплуатации. Для этого обычный ПП (60х37) после гибки обозначается как ПА.

Размеры по радиусу изгиба:

гнутый профиль

деталь, другие варианты изготовления арок.

усиленный профиль

Элемент обозначен UA. Продукт используется для укрепления основы для обрамления гипсокартона. Применим в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами утяжеления (повесить телевизор на поверхность перегородки), создании перегородок из гипсокартона дверных проемов, оконных.

Армированный профиль крепится к каркасному пространству, где предполагается подвешивание тяжелых предметов на гипсовой основе

Размеры усиленного профиля для гипсокартона:

маркировка изделий	толщина изделия	Задний профиль, мм.	Высота ребра, мм.	количество рядов тиснения на спинке	Стандартная длина профиля, м.
УА 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
УКР 75-40-2		75		2 шт.
УА-100-40-2		100
УА-125-40-2		125
УА-150-40-2		150

Для защиты внешних углов

Маркировка PU. Данный вид ГКЛ предназначен для подрезки углов различных механических действий (удар) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности при помощи шпаклевки. Размеры:

Монтажные профили

Для создания металлического каркаса применять профили и комплектующие к ним, чтобы основа каркаса под гипсокартон была прочной и служила долгий срок службы.

Для резки оцинкованного профиля используются ножницы для резки металла. Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым ухудшается антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе – там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только с помощью дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материала основы, сложности металлоконструкции. Крепления должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся вдоль профиля через каждые 40-60 см. минимальное расстояние берется в том случае, если планируется большая нагрузка на оштукатуренную поверхность. Кроме того, для усиления каркаса создаются усиления стоечных профилей, проходящих в условиях строительной площадки утяжеление.

Для печати Вам, -применяется теплоизоляционный герметизирующий материал, выбор которого зависит от места расположения, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей. Такие профили для гипсокартона, как «KNAUF» изготавливаются по размерам всех гостей, придерживаясь всех спецификаций.

Деталь быстрого способа возведения ограждений в квартире.

Видео:

Видео:

Видео:

Измерительная система для размеров и размеров гипсокартона

GMS1100 – G измерение размеров гипсокартона

GMS1100 представляет собой бесконтактную систему измерения гипсокартона в котором используется лазерная технология для измерения полноразмерной формы гипсокартона/гипсокартона в процессе производства. Система измеряет и отображает профиль толщины, профиль конусности, ширину и профиль кромки, длину сырой и сухой плиты. GMS1011 работает с лазерами PreciCura компании LIMAB.

Отображаемый размер гипсокартона или гипсокартона

Все основные контрольные значения отображаются и сравниваются с допустимыми пределами.

Такие значения, как:

• Угол кромки
• Ширина конуса
• Высота конуса

Графики трендов ключевых значений, включая ширину, толщину и углы кромки, отображаются на дисплее. Все измеренные данные архивируются для обеспечения качества и последующего анализа.

Простой способ увидеть размер гипсокартона

Размеры гипсокартона/гипсокартона легко измерить с помощью нашей бесконтактной измерительной системы. Оптические лазерные датчики PeriCura устанавливаются на передаточный стол/инвертор и могут измерять всю толщину гипсокартона. Лазерные датчики размещаются перед ножом для постоянного полного профиля кромки. Графики в режиме реального времени предоставляются операторам мгновенно вместе с предупреждениями и другими указаниями.

Свяжитесь с LIMAB

Система измерения профиля гипсокартона LIMAB и другие наши продукты представлены во всем мире. Не стесняйтесь обращаться к нам в LIMAB, мы будем рады помочь вам!

Загрузки

• Обзор
• Функции
• Преимущества
• Технические характеристики

Обзор

Базовая спецификация

Принцип работы
Толщина измеряется парой оптических лазерных датчиков PreciCura, установленных на передаточном столе / инвертор, чтобы получить поперечный профиль полной толщины. Ширина и профиль кромки измеряются с помощью пары двухмерных лазерных датчиков ProfiCura, установленных перед ножом, которые постоянно дают полные профили кромки. Не используются движущиеся части. Принцип измерения – оптическая триангуляция. Датчики, работающие попарно, делают точность измерений не зависящей от вибраций и движений доски. Необязательная длина и усадка измеряются с помощью лазерной доплеровской технологии.

Версии системы

GMS1100
Полная система измерения толщины, ширины и профиля кромки

GMS1100-T
Система измерения профиля толщины. Эта система также может использоваться для других типов продуктов на поперечных конвейерах, давая поперечные профили полной толщины.

GMS1100-EP
Система измерения ширины и профиля кромки. Обнаружение края гипсокартона с высоким разрешением.

Опции системы

• Дополнительная станция измерения ширины. Устанавливается ближе к смесителю для более ранней коррекции профиля кромки
• Измерение усадки. Два бесконтактных доплеровских измерителя длины после ножа и после сушилки для определения фактической усадки плиты

Функции

Бесконтактное измерение
Принцип лазерного измерения означает, что продукт измеряется бесконтактно. Нет сжатия продукта, нет царапин или следов грязи при измерении мокрой доски и нет износа.

Термостабилизированная монтажная рама
Для обеспечения стабильных и точных измерений в заводских условиях, где температура может меняться, компания LIMAB разработала уникальную температурно-механическую стабильную монтажную раму. Это обеспечивает долговременную стабильность и устраняет необходимость в частой калибровке.

Защита от агрессивных сред
Для обеспечения надежных измерений в запыленной гипсовой среде GMS11000 оснащен встроенной системой защиты от принудительной подачи воздуха. Большой объем воздуха обеспечивается блоком вентилятора/фильтра, поставляемым с системой , что означает, что техническое обслуживание не требуется часто. Системный компьютер установлен в полноразмерном напольном шкафу для ПК.

Программное обеспечение
Система предоставляет простые для чтения графики толщины и профиля кромки в режиме реального времени с указанием предупреждений и пределов допуска, так что операторы могут мгновенно увидеть, где возникают проблемы. Простая в использовании обработка рецептов. Все важные данные будут сохранены для последующего анализа. Можно просмотреть информацию о тенденциях важных параметров, таких как конусность, ширина и углы кромок. Контроль стопки для предотвращения опрокидывания досок. Программная компенсация неплоских и вибрирующих досок улучшает расчет конусности. Сеть TCP/IP предоставляется для заводской линии и для удаленной диагностики.

Калибровка
Калибровочные инструменты для толщины, ширины и краевых профилей входят в комплект поставки системы, включая вспомогательное программное обеспечение.

Преимущества

Поточный контроль качества
Непрерывный, последовательный контроль толщины, ширины и профиля кромки продукта может сократить брак и повысить эффективность установки. Нет временных задержек по сравнению с ручными проверками и быстрая обратная связь при изменении продукта.

Бесконтактное измерение
Отсутствие маркировки или деформации изделия. Отсутствие механического износа обеспечивает низкие затраты на техническое обслуживание.

Хорошо зарекомендовавшая себя конструкция
LIMAB производит лазерные датчики уже более 30 лет, и мы предлагаем 3-летнюю гарантию на некоторые датчики. У нас также есть собственный дизайн и производство всех других частей системы, таких как механические рамы и системное программное обеспечение. Система GMS1100 производится более 15 лет, установлено около 200 установок по всему миру. На протяжении многих лет он постоянно обновлялся и дополнялся новыми функциями в соответствии с требованиями рынка.

Полный пакет
С полной системой, собранной в LIMAB, мы предоставляем комплексное решение «под ключ», где мы, как единственный подрядчик, берем на себя полную ответственность. GMS1100 включает в себя все аппаратное и программное обеспечение, необходимое для любой заводской установки. LIMAB обеспечивает ввод в эксплуатацию, обучение и постоянную поддержку и обслуживание продукции по всему миру.

Совместимость и обслуживание
Мы предлагаем обновления установленных систем, содержание которых зависит от состояния текущей системы и требований заказчика. Станции измерения ширины и толщины могут быть модернизированы отдельно. Иногда достаточно лишь установить ПО последней версии. Мы держим датчики, как новые, так и датчики, взятые взаймы на время ремонта, на складе, чтобы свести к минимуму проблемы при обслуживании.

Технические характеристики

900 41

Технические характеристики – толщина
Диапазон толщины изделия (обычно)	6–35 мм
	0,2-1,4 дюйма
Диапазон толщины лазера	200 мм
	7,9 дюйма
Разрешение	0,01 мм
	0,0004 дюйма
Точность измерения толщины	± 0,1 мм при 2σ
	± 0,004 дюйма при 2σ
Частота выборки лазером толщины	2000 (Гц)
Спецификация – Ширина
Диапазон ширины (обычно)	595-1250 мм
	23,4-49,2 дюйма
Количество точек на профиль	265. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
