Плита перекрытия ПК 59-12-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно  ГОСТа 9561-91.  Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию  бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия ПК 59-12  — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники —  подъемного крана. Плиты пустотные  являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых  железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться плиты пк 59.12.8  должны исключительно в заводских условиях и согласно нормативам ГОСТа. Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту  порядка восемьсот  килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:

Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край плиты 59-12 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление. На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия  можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры. Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.

Пустотные плиты перекрытия: размеры, вес, характеристики

В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.

СодержаниеСвернуть

• Особенности пустотелых плит перекрытия ГОСТ 9561-91
• Маркировка плит
• Сколько весит пустотелая плита перекрытия
• Допустимые нагрузки пустотелой плиты перекрытия
• Заключение

При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.

Особенности пустотелых плит перекрытия ГОСТ 9561-91

Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.

Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:

Табл.1

Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.

Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.

Маркировка плит

Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.

Расшифровка маркировки:

• 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
• 24: длина 2,400 м.
• 10: ширина 1 м.
• 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
• А- V: использовано стержневое армирование класса А- V.
• С: силикатный бетон.
• С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.

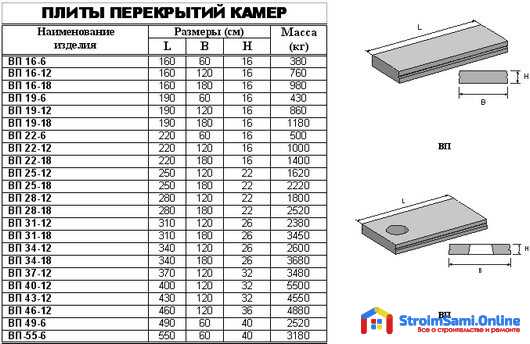

Сколько весит пустотелая плита перекрытия

Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.

Рассмотрим технологию расчета на следующем примере:

Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:

• Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
• Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
• Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
• Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.

Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.

Допустимые нагрузки пустотелой плиты перекрытия

Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24. 10-5А-VС-С6.

Исходные данные:

• Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
• Суммарная нагрузка от мебели, домочадцев и другого оборудования 150 кг/м2.
• Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
• Суммарная нагрузка на плиту составляет 496+150=646 кг/м2.

Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.

Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.

Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.

Заключение

Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.
