размеры ГОСТ, вес, блоки 24 (12) х 6 х 6, цена

Если вы хотите построить ленточное основание в сжатые сроки, то вам необходимы ФБС блоки для фундамента. Эта разновидность железобетонных изделий используется в обустройстве сборных ленточных конструкций из ФБС (фундаментных блоков сплошных), для возведения стены основания.

В этой статье мы расскажем вам о сортаменте фундаментных блоков, познакомим вас с нормативными документами, регламентирующими габариты подобных изделий, и опишем процесс сборки стены фундамента из ФБС.

Фундаментные блоки ФБС – что это такое?

Блок ФБС представляет собой прямоугольный параллелепипед, отлитый из армированного бетона. На боковых гранях (торцах) блока обустроены прямоугольные выемки, облегчающие процесс заливки вертикального шва в кладке.Блок изготавливается на заводе, производящем железобетонные конструкции.

Своими силами залить такой блок невозможно. Поскольку в производстве блоков используется технология вибропрессования. А массивное изделие (вес фундаментных блоков ФБС типа достигает полутора тон) можно спрессовать только на заводском стенде.

Сортамент  блоков

Сортамент ФБС блоков классифицируется по типу арматуры, используемой во внутренней решетке изделия, и типу раствора, который применяют при заливке ЖБИ.

По первому признаку блоки разделяют на:

• Изделия с напряженным каркасом, сформированным из растянутой или закаленной арматуры.
• Изделия с ненапряженным каркасом, сформированным из необработанной арматуры.

Причем, и в том, и в другом случае, на каркас расходуют арматуру из стали марок А1 или А111.

По типу бетона блоки бывают

• Изделия из тяжелого бетона, которые изготавливают из раствора марки М250, М300, М400.
• Изделия из легкого бетона, которые изготавливают из раствора марки В100 или В150.
• Изделия из керамзитобетона, изготовленные из особого раствора, в котором в качестве армирующего наполнителя используется гранулированный керамзит.

От принадлежности к одной из единиц сортамента зависит и размер, и вес, и как следствие этого, цена фундаментных блоков ФБС типа.

Достоинства и недостатки использования изделий

В список достоинств ФБС блоков можно включить следующие характеристики:

• Достаточно высокую несущую способность блока, сравнимую с характеристиками литого монолита.
• Высокую сопротивляемость изделия негативному влиянию биологической среды. Спрессованный на вибростенде блок характеризуется высокой поверхностной твердостью и минимальной пористостью. Поэтому глубокое проникновение плесени в структуру блока – маловероятно.
• Крупные габариты – ускоряющие процесс постройки основания. Ведь самый большой фундаментный блок ФБС — 24х6×6 дециметра по длине, ширине и высоте — заполняет почти четверть 10-метровой стены классического, ленточного основания. То есть, для формирования малозаглубленного фундамента нужно всего 16 блоков. А глубоко погруженное основание сложат из 32 боков (в два ряда).

К недостаткам ФБС блоков можно причислить следующие свойства:

• Большой вес изделия. Даже самый небольшой фундаментный блок ФБС — 4 на 4 на 6 дециметров по габаритам – весит несколько сотен килограмм, что вынуждает использовать в процессе монтажа стен фундамента тяжелую строительную технику (кран и прочее).
• Недостаточную герметичность кладки из ФБС блоков. В стене фундамента будут слабые места – швы кладки, которые буквально притягивают воду из грунта. Поэтому по внешней стороне блока, в обязательном порядке, обустраивают слой надежной гидроизоляции.
• Недостаточную теплостойкость, которая, впрочем, характерна и для ленточной заливки.

Кроме того, как недостаток следует отметить и дороговизну процесса строительства основания из блоков. В среднем сборная конструкция обходится на 30-40 процентов дороже литого, ленточного основания.

Размеры фундаментных блоков ФБС

Габариты фундаментных блоков определяются особым нормативным документом – государственным стандартом (ГОСТ), в котором указаны не только главные размеры изделия (длина, ширина, высота), но допустимые отклонения от этих величин.

ГОСТ на фундаментные блоки ФБС типа – 13579-78 – разделяет сортамент на 14 типоразмеров. Причем по длине блока сортамент разделен на три позиции (изделия с габаритами около 24, 12 и 9 дециметров). По высоте сортамент разделен на три позиции (изделия с габаритами около 6 и 3 дециметров). По ширине сортамент разделен на четыре позиции (изделия с габаритами от трех до шести дециметров).

Кроме того, существуют изделия, оформленные по отраслевым стандартам. Примером такой продукции является фундаментный блок ФБС 6 на 4 на 6 дециметров по основным габаритам. Такие блоки позволяют построить основания с нестандартными габаритами.

Сборка фундамента из ФБС блоков

Монтаж сборного фундамента начинается с разметки и рытья котлована. Причем такие конструкции предполагают обустройство классического котлована (прямоугольной выемки), а не траншеи.

Разметка будущего места строительства ведется с помощью вех и проволоки, которыми очерчивают верхнюю границу котлована. Ее габариты будут больше соответствующих размеров фундамент на глубину погружения подошвы основания. Поскольку стенки котлована под сборное основание обустраиваются с уклоном в 45 градусов.

Этап земляных работ завершается подсыпкой песчаной подушки на дно траншеи, вырытой по периметру котлована. Ширина этой выемки должна совпадать с шириной подошвы фундамента.

Дальнейшая сборка основания выполняется следующим образом:

• На песчаную подушку настилают ленту рубероида – она убережет основание от нежелательного контакта с грунтовой влагой.
• На гидроизоляционную прослойку монтируют особый, блок ФЛ типа. Именно эти изделия, поперечное сечение которых напоминает трапецию, формируют подушку будущего фундамента.
• На ФЛ блоки монтируют первый ряд ФБС изделий. Укладывая сплошные блоки от угла к центру. Вертикальные швы между блоками и горизонтальный шов между подошвой и первым рядом стены фундамента заполняют скрепляющим раствором.
• Следующий ряд блоков укладывают по правилам кирпичной перевязки – верхнее изделие должно базироваться на двух нижних, перекрывая своим центром вертикальный шов.
• По завершению монтажа стены на верхних гранях крайнего ряда блоков заливают монолитный ростверк (армирующий пояс).

Подобную схему строительства можно упростить за счет отказа от блоков ФЛ типа. В некоторых случаях сборные конструкции заменяют монолитной подошвой, залитой поверх гидроизолирующего слоя. Этот прием уменьшает смету строительства, но увеличивает продолжительность всего процесса сооружения основания.

ТамбовБизнесСтрой — Фундаментные блоки

Фундаментные блоки стеновые представляют собой своеобразное семейство в виде современных материалов, применяемых в качестве оснований для тех или иных сооружений. За счет конкретной принадлежности к марке, классу и виду бетона, для фундаментных блоков характерным является различие между собой в габаритах, а, соответственно, и рассчитываются они на широчайший диапазон температурных режимов, а также оказываемых на них нагрузок. Чтобы не запутаться в том ассортименте, которым располагают ФБС, принята определенная маркировка, при этом буквенные и цифровые их значения совсем нетрудно запомнить.

Обозначение типов блоков производится в виде букв, при этом первые две определяют, собственно, фундаментные блоки – ФБ. По третьей букве можно определить конкретно используемый для ФБС вид бетона. Так, буква «Т» определяет бетон тяжелый, буква «П» – бетон пористый, а буква «С» – бетон силикатный. Теперь остановимся на маркировке в виде цифр, в округленном виде они указывают на то, какие размеры имеют фундаментные блоки. Ширина, длина и высота изделий определяется в дециметрах. К примеру, требование купить блоки фундаментные при предоставлении к вниманию потребителя ФБС-9-4-6 определяет для него такие параметры: основание выполняется длиной в 880 мм (9), ширина составляет 400 мм (4), высота – 580 мм (6). Предлагаемый вариант блоков располагает, как видно, небольшими размерами, при этом такие блоки удобны в укладке. Несмотря на это, в Тамбове блоки фундаментные пользуются наибольшей популярностью в виде ФБС-12 и ФБС-24, потому как они являются наиболее длинными. Для ФБС-12 длина составляет 1180 мм, а для ФБС-24 она определена в 2380 мм.

Если рассматривать актуальность применения ФБС, то следует заметить, что они подходят едва ли не для любого типа строений вне зависимости от их размеров. Блоки фундаментные, цена на которые является достаточно приемлемой, при правильно возведенном фундаменте обеспечивают исключительную его долговечность и надежность. Применяются фундаментные стеновые блоки и в устройстве оснований в строительстве малоэтажного типа, и в возведении зданий многоэтажного типа. Между тем, только данными областями их использование не ограничивается. Так, например, блоки ФБС используются в создании резервуаров подземного и наземного типа, причем начиная от небольших и стандартных размеров и заканчивая огромными объемами. Также эти блоки используются в возведении различного типа подвалов и хранилищ. Все это является лишь незначительной толикой в перечислении подходящих для них областей использования.

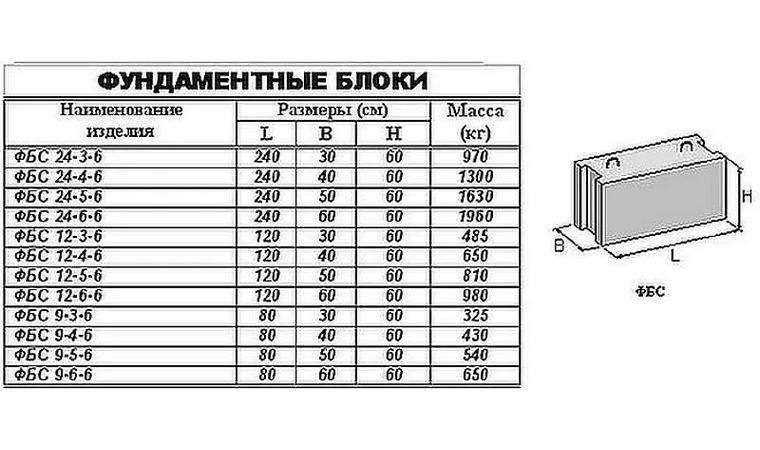

Наименование	Размер, мм			Вес, кг	Цена за 1 шт с НДС, руб
	L – длина	B – ширина	H – высота
ФБС 24. 3.6.	2380	300	580	980	от 3745
ФБС 24.4.6.	2380	400	580	1300	от 4910
ФБС 24.5.6.	2380	500	580	1630	от 6120
ФБС 24.6.6.	2380	600	580	1960	от 7495
ФБС 12.3.6.	1180	300	580	490	от 1940
ФБС 12.4.6.	1180	400	580	650	от 2590
ФБС 12.5.6.	1180	500	580	815	от 3040
ФБС 12. 6.6.	1180	600	580	980	от 3690
ФБС 9.3.6.	880	300	580	366	от 1485
ФБС 9.4.6.	880	400	580	488	от 1940
ФБС 9.5.6.	880	500	580	611	от 2335
ФБС 9.6.6.	880	600	580	735	от 2845
ФБС 12.3.3.	1180	300	280	230	от 1175
ФБС 12.4.3.	1180	400	280	310	от 1365
ФБС 12. 5.3.	1180	500	280	380	от 1615
ФБС 12.6.3.	1180	600	280	460	от 2010

Осуществляем доставку по Тамбову и Тамбовской области!
