Таблицы расчета перекрытий
Расчет балок перекрытия
Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП «Нагрузки и воздействия»). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L — расчетная длина балки (расстояние в свету между опорами).
Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм — максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия — не будет вибраций, скрипов, ощущения «батута».
Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.
Примечания:
- Балки серии W изготавливаются длиной 6 метров.
Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон) - Балки серии L изготавливаются длиной до 13,5 метров.
- Рекомендуемые шаги — 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
- Максимальный пролет — расстояние «в свету» между соседними опорами.
- Шаг балок — межосевое расстояние двух соседних балок.
Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)Таблица расчета балок межэтажного и цокольного перекрытия
Расчет нагрузки 400 кг/м2 для деревянных перекрытий
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | |||
|---|---|---|---|---|---|
| 0,3 | 0,4 | 0,5 | 0,6 | ||
| 240 | Балка ICJ-240W | 4,95 | 4,50 | 4,16 | 3,93 |
| 300 | Балка ICJ-300W | 5,80 | 5,35 | 4,96 | 4,70 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,75 | 5,38 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 5,45 | 4,95 | 4,55 | 4,30 |
| 240 | Балка ICJ-240L с полкой 89 мм | 6,05 | 5,50 | 5,10 | 4,80 |
| 300 | Балка ICJ-300L | 6,50 | 5,90 | 5,45 | 5,15 |
| 300 | Балка ICJ-300L с полкой 89 мм | 7,20 | 6,55 | 6,10 | 5,75 |
| 360 | Балка ICJ-360L | 7,45 | 6,75 | 6,30 | 5,90 |
| 360 | Балка ICJ-360L с полкой 89 мм | 8,30 | 7,50 | 7,00 | 6,60 |
| 400 | Балка ICJ-400L | 8,10 | 7,35 | 6,80 | 6,40 |
| 400 | Балка ICJ-400L с полкой 89 мм | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка ICJ-460L | 9,00 | 8,15 | 7,50 | 7,10 |
| 460 | Балка ICJ-460L с полкой 89 мм | 10,00 | 9,05 | 8,40 | 7,90 |
| 500 | Балка ICJ-500L | 9,60 | 8,70 | 8,05 | 7,60 |
| 500 | Балка ICJ-500L с полкой 89 мм | 10,60 | 9,60 | 8,95 | 8,40 |
| 600 | Балка ICJ-600L | 11,00 | 9,95 | 9,25 | 8,70 |
| 600 | Балка ICJ-600L с полкой 89 мм | 12,00 | 11,00 | 10,20 | 9,60 |
Таблица расчета балок чердачного не эксплуатируемого перекрытия
Расчет для нагрузки 200 кг/м2 без нагрузки на деревянные перекрытия от стропильной системы
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | ||||
|---|---|---|---|---|---|---|
| 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | ||
| 240 | Балка ICJ-240W | 5,65 | 5,52 | 4,95 | 4,68 | 4,50 |
| 300 | Балка ICJ-300W | 5,80 | 5,80 | 5,80 | 5,60 | 5,35 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 6,20 | 5,80 | 5,45 | 5,15 | 4,95 |
| 240 | Балка ICJ-240L с полкой 89 мм | 6,90 | 6,45 | 6,05 | 5,75 | 5,50 |
| 300 | Балка ICJ-300L | 7,40 | 6,90 | 6,50 | 6,15 | 5,90 |
| 300 | Балка ICJ-300L с полкой 89 мм | 8,25 | 7,70 | 7,20 | 6,90 | 6,60 |
| 360 | Балка ICJ-360L | 8,50 | 7,90 | 7,50 | 7,10 | 6,80 |
| 360 | Балка ICJ-360L с полкой 89 мм | 9,45 | 8,80 | 8,30 | 7,90 | 7,55 |
| 400 | Балка ICJ-400L | 9,25 | 8,60 | 8,10 | 7,70 | 7,40 |
| 400 | Балка ICJ-400L с полкой 89 мм | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка ICJ-460L | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка ICJ-460L с полкой 89 мм | 11,40 | 10,60 | 10,00 | 9,50 | 9,05 |
| 500 | Балка ICJ-500L | 11,00 | 10,15 | 9,55 | 9,10 | 8,65 |
| 500 | Балка ICJ-500L с полкой 89 мм | 12,15 | 11,30 | 10,60 | 10,05 | 9,65 |
| 600 | Балка ICJ-600L | 12,50 | 11,65 | 11,00 | 10,40 | 9,95 |
| 600 | Балка ICJ-600L с полкой 89 мм | 13,30 | 12,90 | 12,15 | 11,55 | 11,05 |
Таблица расчета балок чердачного не эксплуатируемого перекрытия
Расчет для нагрузки 250 кг/м2 с нагрузкой на перекрытие от стропильной системы
| Высота балки, мм | Тип балок / шаг балок | Максимальные пролеты, м | ||||
|---|---|---|---|---|---|---|
| 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | ||
| 240 | Балка ICJ-240W | 5,25 | 4,95 | 4,60 | 4,35 | 4,15 |
| 300 | Балка ICJ-300W | 5,80 | 5,80 | 5,50 | 5,20 | 4,95 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,80 | 5,80 | 5,70 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 5,77 | 5,36 | 5,04 | 4,79 | 4,58 |
| 240 | Балка ICJ-240L с полкой 89 мм | 6,43 | 5,97 | 5,61 | 5,33 | 5,10 |
| 300 | Балка ICJ-300L | 6,88 | 6,39 | 6,01 | 5,71 | 5,46 |
| 300 | Балка ICJ-300L с полкой 89 мм | 7,68 | 7,13 | 6,70 | 6,37 | 6,09 |
| 360 | Балка ICJ-360L | 7,92 | 7,35 | 6,92 | 6,57 | 6,28 |
| 360 | Балка ICJ-360L с полкой 89 мм | 8,80 | 8,17 | 7,69 | 7,31 | 6,99 |
| 400 | Балка ICJ-400L | 8,58 | 7,97 | 7,50 | 7,12 | 6,81 |
| 400 | Балка ICJ-400L с полкой 89 мм | 9,54 | 8,85 | 8,33 | 7,91 | 7,57 |
| 460 | Балка ICJ-460L | 9,54 | 8,85 | 8,33 | 7,91 | 7,57 |
| 460 | Балка ICJ-460L с полкой 89 мм | 10,59 | 9,83 | 9,25 | 8,79 | 8,40 |
| 500 | Балка ICJ-500L | 10,16 | 9,43 | 8,87 | 8,43 | 8,06 |
| 500 | Балка ICJ-500L с полкой 89 мм | 11,27 | 10,46 | 9,84 | 9,35 | 8,94 |
| 600 | Балка ICJ-600L | 11,64 | 10,81 | 10,17 | 9,66 | 9,24 |
| 600 | Балка ICJ-600L с полкой 89 мм | 12,89 | 11,97 | 11,26 | 10,70 | 10,23 |
Расчет деревянной балки перекрытия на прогиб, пример, таблица
//в Плита перекрытия /от admin
Деревянные балки между этажами
Древесина – один из наиболее распространенных строительных материалов, который используется и для ответственных несущих конструкций и для отделочных работ. Устройство межэтажных и чердачных перекрытий жилых домов чаще всего производится с использованием балок из дерева.
Правильно произведенный расчет балки позволит обеспечить долговечную эксплуатацию и экологическую чистоту возводимого здания.
Как определить длину балки
Помещения в строящихся зданиях чаще всего имеют прямоугольную форму, что позволяет размещать несущие конструкции перекрытия параллельно наименьшей стене. Размер балки зависит не только от габаритов помещения, но и от материала из которого возводятся стены.
Глубина заделки балки в кирпичной стен составляет от 100 до 150 мм. При заделке в деревянную стену показатель заделки балки должен быть не менее 70 мм.
В ряде случаев для размещения несущих конструкций перекрытия используются различные крепежные элементы из металла.
Это кронштейны различной конфигурации, уголки или разнообразные перфорированные пластинки и гвоздевые плитки. При применении крепежа длина балки почти всегда будет ровна пролету помещения или другими словами расстоянию между стенами.
Применяется и такое конструктивное решение, когда несущие элементы перекрытия являются частью стропильных конструкций. В этом случае балка является конструкцией для формирования свеса, то она опирается на мауэрлат и имеет выпуск за внешнюю грань каждой стены примерно на 500 мм. Это конструктивное решение может увеличить её длину примерно на 1 метр.
Производя подбор и расчет деревянных балок необходимо помнить, что самым оптимальным расстоянием, которое можно перекрывать, применяя эти конструктивные элементы, является 6 метровый пролет.
При необходимости перекрывать большие расстояния рекомендуется использование деревянных конструкций прямоугольного или двутаврового сечения изготовленных из клееного бруса или применять промежуточные конструкции, такие как стойки, колонны, декоративные арки и т.
п.
Сбор нагрузок воздействующих на балки
Диапазон различного вида нагрузок действующих на несущие конструкции достаточно велик. Он различается исходя из целевого применения балки, то есть ответа на вопрос эта балка располагается в междуэтажном или чердачном перекрытии. Конструкции междуэтажных перекрытий несут нагрузку в основном только от веса самого перекрытия, от процесса жизнедеятельности людей которые там находятся и того производственного процесса который там проходит.
Так расчетная нагрузка на междуэтажное перекрытие в жилых зданиях равна 150кг/м2 х 1,3 = 195 кг/м2.
Коэффициент 1,3 обеспечивает надежность работы конструкции. Вес междуэтажного перекрытия включает вес балок, полов, конструкций потолка, утеплителя. При производстве расчетов вес междуэтажного перекрытия лучше всего рассчитывать в каждом случае индивидуально.
Нагрузка на чердачное перекрытие, эксплуатация которого не предусматривает 70 кг/м2 х 1,3 = 91 кг/м².
Вес самого чердачного перекрытия включает в себя вес балок, утеплителя, материала зашивки и составляет 50 кг/м2. В случае, если балка является не только чердачным перекрытием, но и входит в конструкцию стропильной системы здания, то её расчет производится в составе стропильных конструкций.

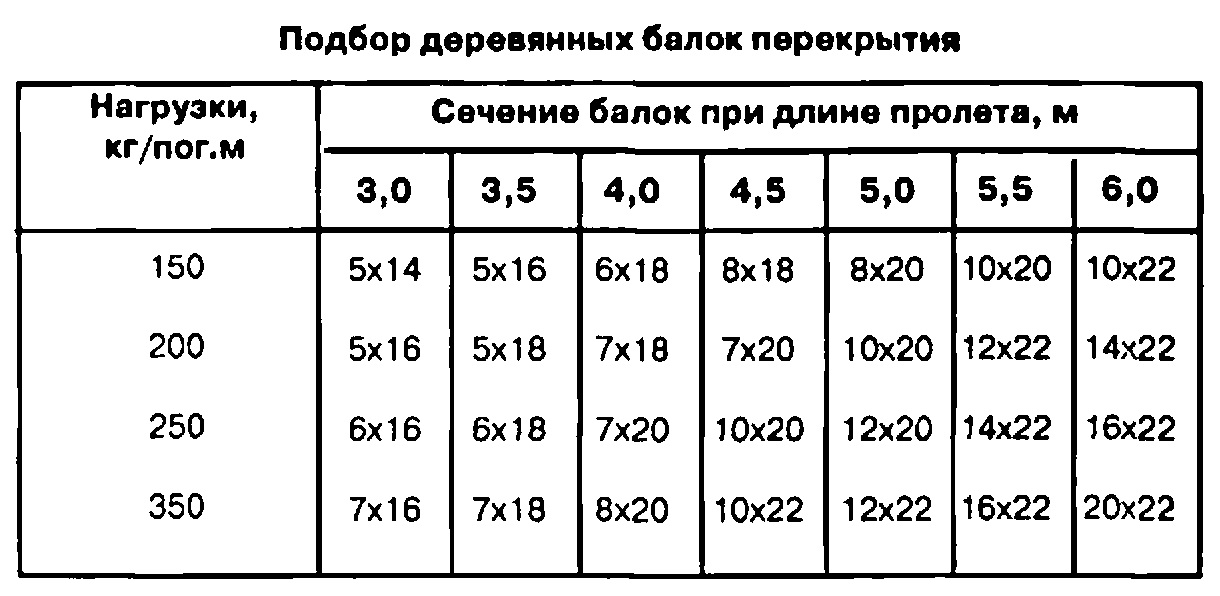

В случае, когда величина прогиба превышает указанные величины, это может нанести существенные деформационные изменения в геометрии потолочных конструкций. Так при длине балки перекрытия 6 метров величина допустимого прогиба будет составлять 17 мм. Если предположить, что потолок в помещении будет из гипсокартонных плит, то образование трещин неминуемо. Поэтому производя расчет, следует сразу же учитывать материал, из которого будет выполняться конструкция потолка. Если заказчик для оформления потолка будет использовать подвесные конструкции типа «Армстронг», то беспокоиться не о чем, а если для отделки будут применяться материалы на основе гипса, минеральных вяжущих, то возможно стоит увеличить надежность перекрытия и увеличить сечение балок, чтобы полностью исключить возможность прогиба.
Максимальный пролет балки перекрытия
Engineering ToolBox — Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!
Сорт пихты Дугласа № 1 и № 2 и максимальный пролет балок перекрытия — британские единицы
Рекламные ссылки
Максимальный пролет балок перекрытия для № 1 и № 2 сорта пихты Дугласа указаны ниже. Макс. статическая нагрузка (вес конструкции и фиксированные нагрузки) 10 фунтов/фут 2 . Живая нагрузка – это вес мебели, ветер, снег и прочее.
- 1 фунт/фут (фунт f /фут 2 ) = 47,88 Н/м 2
- 1 фут = 0,3048 м
- 1 дюйм = 25,4 мм
Макс. Рабочая нагрузка
30 фунтов/фут 2 (1436 Н/м 2 )
| Максимальный диапазон 9005 2 (футы — дюймы) | ||||
|---|---|---|---|---|
| Номинальный размер (дюймы) | Расстояние от центра до центра (дюймы) | Сорт пиломатериалов | ||
| Отдельные конструкционные | № 1 | № 2 | ||
| 2 x 6 | 12 | 12 футов — 6 дюймов | 12 футов — 0 дюймов | 11 футов — 10 дюймов |
| 11′ — 4″ | 10′ — 11″ | 10′ — 9″ | ||
| 24 | 9′ — 11″ | 9′ — 1″ | ||
| 2 x 8 | 12 | 16 футов — 6 дюймов | 15 футов — 10 дюймов | 15 футов — 7 дюймов |
| 16 | 14′ — 5″ | 14′ — 1″ | ||
| 24 | 13′ — 1″ | 12′ — 4″ 9008 3 | 11 футов – 6 дюймов | |
| 2 x 10 | 12 | 21 фут – 0 дюймов | 20 футов – 3 дюйма | 19 футов – 10 дюймов 9 0083 |
| 16 | 19 футов — 1 дюйм | 18 футов — 5 дюймов | 17 футов — 2 дюйма | |
| 24 | 16 футов — 8 дюймов | 15 футов — 0 дюймов | 14 футов — 1 дюйм | |
| 12 | 25 футов — 7 дюймов | 24 фута — 8 дюймов | 23 фута — 0 дюймов | |
| 16 | 23′ — 3″ | 21′ — 4″ | 19′ — 11″ | |
| 24 | 20′ — 3″ | 17′ — 5″ | ||
Максимальная динамическая нагрузка
60 фунтов/фут 2 (2873 Н/м 2 )
| Максимальный пролет (фут-дюйм) | ||||
|---|---|---|---|---|
| Номинальный размер (дюймы) | Расстояние между балками (дюймы) | Марка пиломатериалов | ||
| № 1 | № 2 | |||
| 2 x 8 | 12 | 13′ — 1″ | 12 футов — 7 дюймов | 12 футов — 4 дюйма |
| 16 | 11 футов — 11 дюймов | 11 футов — 5 дюймов | 10 футов — 8 дюймов | 24 | 10 футов — 5 дюймов | 9 футов — 4 дюйма | 8 футов — 8 дюймов |
| 2 x 10 | 12 | 16′ — 1″ | 15′ — 0″ | |
| 16 | 15′ — 2″ | 13′ — 11″ 90 083 | 13′ — 0″ | |
| 24 | 13′ — 3″ | 11′ — 4″ | 10′ — 7″ | |
| 2 x 12 | 12 | 20′ — 3″ | 18′ — 7″ 900 83 | 17 футов — 5 дюймов |
| 16 | 18 футов — 5 дюймов | 16 футов — 1 дюйм | 15 футов — 1 дюйм | |
| 15′ — 10″ | 13′ — 2″ | 12′ — 4″ | ||
| 2 x 14 | 12 | 20 футов — 10 дюймов | 19 футов — 5 дюймов | |
| 16 | 21 фут — 8 дюймов | 18 футов — 0 дюймов | 16 футов — 10 дюймов | |
| 24 | 17 футов — 9 дюймов | 14′ — 8″ | 13′ — 9″ | |
Рекламные ссылки
Похожие темы
Балки и колонны
Прогиб и напряжение, момент инерции, момент сопротивления и техническая информация о балках и колоннах.
Сопутствующая документация
Калькулятор угла — столярный угольник
Вычислите углы с помощью прямой доски, пересекающей столярный угольник.
Ножки для досок Таблица и калькулятор
Ноги для досок используются для измерения объема пиломатериалов.
Воздуховоды или трубы, проходящие через стальные балки – максимальные размеры
Максимальные размеры воздуховодов или труб, проходящие через балки серии K.
Несущая способность балок перекрытий
Несущая способность деревянных балок перекрытий — Марка С — метрические единицы.
Полы — динамические нагрузки
Полы и минимальные равномерно распределенные временные нагрузки.
Воздействие низкочастотных вибраций на строительные конструкции
Воздействие низкочастотных вибраций на строительные конструкции.
Торцовочная пила — расчет угла пилки
Расчет угла наклона торцовочной пилы для плинтусов и декоративных молдингов.
Пиломатериалы хвойных пород — сортировка
Необработанные пиломатериалы, пиломатериалы с обработанной поверхностью (обработанные), обработанные пиломатериалы, пиломатериалы из цехов и заводов и дворовые пиломатериалы.
Конструкционные пиломатериалы — Размеры сечений
Базовый размер, площадь, моменты инерции и модуль сечения для пиломатериалов — метрические единицы.
Конструкционные пиломатериалы — Свойства
Свойства конструкционных пиломатериалов.
Фермы
Общие типы ферм.
Типичные нагрузки на пол
Равномерные и сосредоточенные нагрузки на пол
Деревянные балки – прочность материала
Прочность на изгиб и сжатие пород древесины, используемых в балках.
Коллекторы для древесины — макс. Поддерживаемый вес
Вес, поддерживаемый двойным или тройным деревянным коллектором.
Рекламные ссылки
Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т.
д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О Engineering ToolBox!
Мы не собираем информацию от наших пользователей. Подробнее о
- Политика конфиденциальности Engineering ToolBox
Реклама в ToolBox
Если вы хотите рекламировать свои продукты или услуги в Engineering ToolBox, используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Цитирование
Эту страницу можно цитировать как
- Инженерный набор инструментов (2009 г.). Максимальный пролет балки перекрытия . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/floor-joists-span-d_1479.html [День месяца год].
Изменить дату доступа.
. .
закрыть
Сделать ярлык на главный экран?
Двутавровые балки TJI
Выбирая Trus Joist, вы выбираете бренд, который:
— Изобрел самую первую двутавровую балку более 50 лет назад
— Ведущие инновации и дизайн для создания набора изделий из инженерной древесины, включая двутавровые балки, LVL Microllam, LSL Timberstrand и PSL Parallam
— Расширение границ диаграмм пролетов, чтобы сделать современные концепции открытых полов реальностью 003
— Сегодня это один из самых надежных брендов в строительном сообществе.
Трусовая балка. Единственный выбор.
Чтобы отправить чертежи для взлета — нажмите здесь 5
Таблица пролетов
Критерии L/480, которые мы рекомендуем для оптимального пола
Особенности и преимущества:
-LVL Фланец для повышенной прочности и отсутствия скрипа на полу
— Возможность пролета до 32 футов
— Предварительно прорезанные отверстия для механических частей
— Различные глубины и серии для любого применения
— Собственное проектирование и разработка
— Длинные пролеты
9 0002 I-Joists могут достигать колоссальных 32 футов без опоры, что дает строителям домов возможность создавать открытые планы этажей в соответствии с требованиями клиентов.
