Виды балок перекрытия и расчет расстояния между ними

Обычно, пролеты между этажами, опираются на стены только двумя своими сторонами. Это обстоятельство заставляет вести расчет балок перекрытия более точно, чем при расчёте деталей первого этажа, где опорой будет служить достаточное количество столбов или вообще будут использованы специальные плиты.

Общая технология расчета

Расчет балки перекрытия нужно производить, с учетом всех возможных нагрузок, которым она будет подвергаться. Для этого, следует сложить между собой несколько разных видов оказываемого давления, каждый из которых будет рассчитываться отдельно.

Общий вес конструкции, оказывающей давление на конструктивный элемент.

В этом компоненте нужно учесть вес, который прибавит последующая отделка. Это и пароизоляционные материалы, и покрытие пола – линолеум, ламинат и подобные им материалы, а так же утепление. Еще, давление будут оказывать все ограждающие конструкции. Это материал, из которого будут изготовлены стены.

При расчете, необходимо точно знать толщину используемого материала и его плотность, для последующих вычислений. Так же нужно точно рассчитывать вес всех указанных выше типов значений в совокупности.

Расчет временной нагрузки.

Сюда можно включить все предметы, которые можно перемещать, убирать или добавлять в процессе использования помещения. Это может быть мебель, все люди, которые будут одновременно находиться в помещении и прочее. Одномоментная распределенная нагрузка для жилых зданий, изготовленных из железобетона, например, составляет 150 кг/м2.

Вычисление общего расчетного значения.

Определение общего значения, осуществляется с применением таблиц коэффициентов и величин, входящих в СНиП. Применив данные из таблиц к конкретному виду постройки, можно получить величину давления на квадратный метр площади. Делается это, умножением приведенных в таблицах коэффициентов на полученные значения.

Последним этапом в определении итоговой величины, будет сложение полученных нормативных и расчетных данных. Расчетное или нормативное значение, полученное в кг/м2 нужно умножить, на длину пролета. В итоге получается число, которое определяет несущую способность балки.

Виды перекрытий

Каждую разновидность этого элемента сооружения, нужно тщательно рассчитать, чтобы в дальнейшем не прогнулся пол или потолок, не произошло геометрического изменения всей постройки, и чтобы прочность оказалась на должном уровне.

При вычислении, необходимо учитывать не только нагрузки, которым будет подвергаться эта часть постройки, но и материал, из которого она сделана. Это определяет ее несущую способность.

У разных материалов значения прочности разные, как и у поверхностей, которые в итоге будут получены с их применением. Есть несколько основных видов балок, которые используются наиболее часто:

Деревянные

Наиболее часто применяемое решение в частных домах. Как в брусовых, так и в бревенчатых или каркасных сооружениях.

Существует ряд ограничений на использование именно деревянных элементов:

  • Длина пролета. Обычно – не более пяти метров, если они используются для междуэтажных пролетов
  • Для чердачных помещений, длина пролета может составлять не более шести метров

Для всех деревянных деталей в строительстве, есть важный параметр – сечение. Какое конкретно потребуется для сооружения, определяется, исходя из нагрузки, которую будет получать этот элемент конструкции.

Например — при сооружении перекрытия шириной 3 метра и при используемых балках 6*20 расстояние между ними должно быть 1,25 м. для межэтажного перекрытия и 1,85 м. — для чердачного

Приведенные в таблице значения следует учитывать еще на этапе проектирования. Вместе с сечением, нужно учесть еще один параметр – расстояние между этими деталями дома. Оно будет тем меньше, чем больше ширина пролета.

Для расчета расстояния между конструктивными элементами, надо учесть еще и толщину досок, которые будут использованы для сооружения пола. При толщине, меньшей, чем 28 миллиметров, расстояние между деревянными балками не должно превышать 50 сантиметров.

Металлические

Перекрытия, сооруженные по металлическим балкам, получаются тоньше, достаточно надежны и служат дольше деревянных. Но применяются металлические балки перекрытия гораздо реже.

Вес и подверженность коррозии, ограничивают область их применения. Также, на применяемость этого типа конструктивных элементов, влияют более низкие звукоизолирующие и теплоизолирующие характеристики.

Но, есть и положительные качества таких конструкций:

  • Возможность создавать пролеты более 6 метров длиной
  • Негорючесть
  • Невосприимчивость к таким биологическим процессам, как гниение или плесень
  • Повышенная, по сравнению с деревянными, прочность

Несмотря на некоторые положительные характеристики, они не стали слишком популярны среди тех, кто строит свой дом. В основном, это произошло из-за достаточно высокой цены и необходимости применения специальной подъемной техники при строительстве.

Если же говорить о строительстве больших многоквартирных зданий, то здесь сыграла роль именно цена. Дома выходят достаточно дорогими. Но, при использовании технологии монолитного домостроения, выбор этого вида конструкций оправдан, так как там можно достигнуть экономии за счет других моментов в строительстве.

Железобетонные

Такой тип конструктивных элементов, применяется при строительстве многоэтажных сооружений. Экономически, их использование приносит ощутимое снижение затрат на строительство. Есть и другие плюсы:

  • Возможность создания больших, длиной до 7,5 метров, пролеты
  • Прочность полученной поверхности будет очень высокой

К минусам можно отнести только необходимость использования подъемной техники в виде кранов. Перекрытия создаются с использованием пустотных или легкобетонных плит.

Заключение

Применение каждого из видов деталей конструкции, должно иметь четкие основания. Основывать выбор нужно на том, какие размеры будут иметь применяемые балки перекрытия, из чего будет возводиться сооружение, и даже учитывать расстояние между этими частями перекрытия, которое можно получить в итоге.

Все эти факторы повлияют не только на сложность проектирования, но и на итоговую цену всего сооружения.

Расстояние между балками перекрытия: расчет

Начнем с того, что такое перекрытие?

Перекрытие – это такая конструкция, которая разделяет по высоте смежные помещения.

Говоря простым языком, перекрытие – это конструкция для образование этажей, как для отделения жилого помещения от чердачного и подвального, так и для отделения жилых помещений. Отличают между собой междуэтажное, цокольное, подвальное и чердачное перекрытие величина выдерживаемой нагрузки (ее определяет тип балок и расстояние между балками перекрытия), а также обшивка балок.

Арматурный каркас под монолитное междуэтажное перекрытие

Требования к перекрытиям

Конструкция должна обладать необходимой прочностью для того, чтобы выдерживать не только нагрузку своего веса, а и дополнительную – такую как вес людей, мебели, оборудования. Величина предполагаемой нагрузки на один квадратный м перекрытия определяется в зависимости от того, как используется помещение.

Выполняется соответствующий расчет. Вот какие могут быть нагрузки:

  • для чердачного перекрытия нагрузка может быть не больше 105 кг;
  • для цокольного перекрытия и междуэтажного – не менее 210 кг нагрузки на кв. м площади перекрытия.

Исходя из этого, определяется, какой использовать брус, и как его укладывать.

Нагрузка на один квадратный метр цокольного перекрытия должна быть не менее 210 кг.

Перекрытия должны быть достаточно жесткими для того, чтобы не образовывались прогибы. Брус деревянных перекрытий можно использовать как лаги для пола следующего этажа. Чтобы определить, какой использовать брус, необходимо немного соприкоснуться с сопроматом. Выполняют такой расчет лаг, обычно, архитекторы, а те, кто хочет строить своими руками – пользуются таблицами.

При реконструкции или строительстве нового элемента разделения помещений необходимо позаботится о звукоизоляции. Как это сделать и какие к звукоизоляции требования – это определяют нормативные строительные документы. Для этого требуется тщательно закрывать имеющиеся щели на стыках элементов конструкции и применять соответствующие материалы, чтобы заполнить расстояние между балками.

Перекрытия, которые разделяют помещение, имеющие, при этом, разницу в температуре, должны соответствовать теплозащитным требованиям нормативных документов. Для этого используем утеплители, которые укладываются между балками. Их количество определяет расчет. Чтобы лаги не стали мостиками холода, к выбору материала лаг необходимо подходить с соответствующими знаниями.

Схема балочного перекрытия, состоящего из балок и внутреннего заполнения.

Любая конструкция перекрытия должна противостоять длительному огненному воздействию. Предел огнестойкости у различных конструкций колеблется от 15 до 50 минут. Железобетонные перекрытия, в этом смысле – самые стойкие, деревянные – самые слабые. Поэтому, прежде чем использовать деревянный брус, необходимо осуществить пропитку древесины бруса соответствующим огнестойким материалом или использовать оштукатуривание готовой конструкции.

Вернуться к оглавлению

Виды перекрытий

По типу конструкции выделяют два типа перекрытия. Первый тип – это балочное. Оно состоит из балок и внутреннего заполнения. Второй тип – безбалочная конструкция. Безбалочное выполняется из однородных элементов, таких как плиты-настилы или панели-настилы.

Вернуться к оглавлению

Балочные деревянные перекрытия

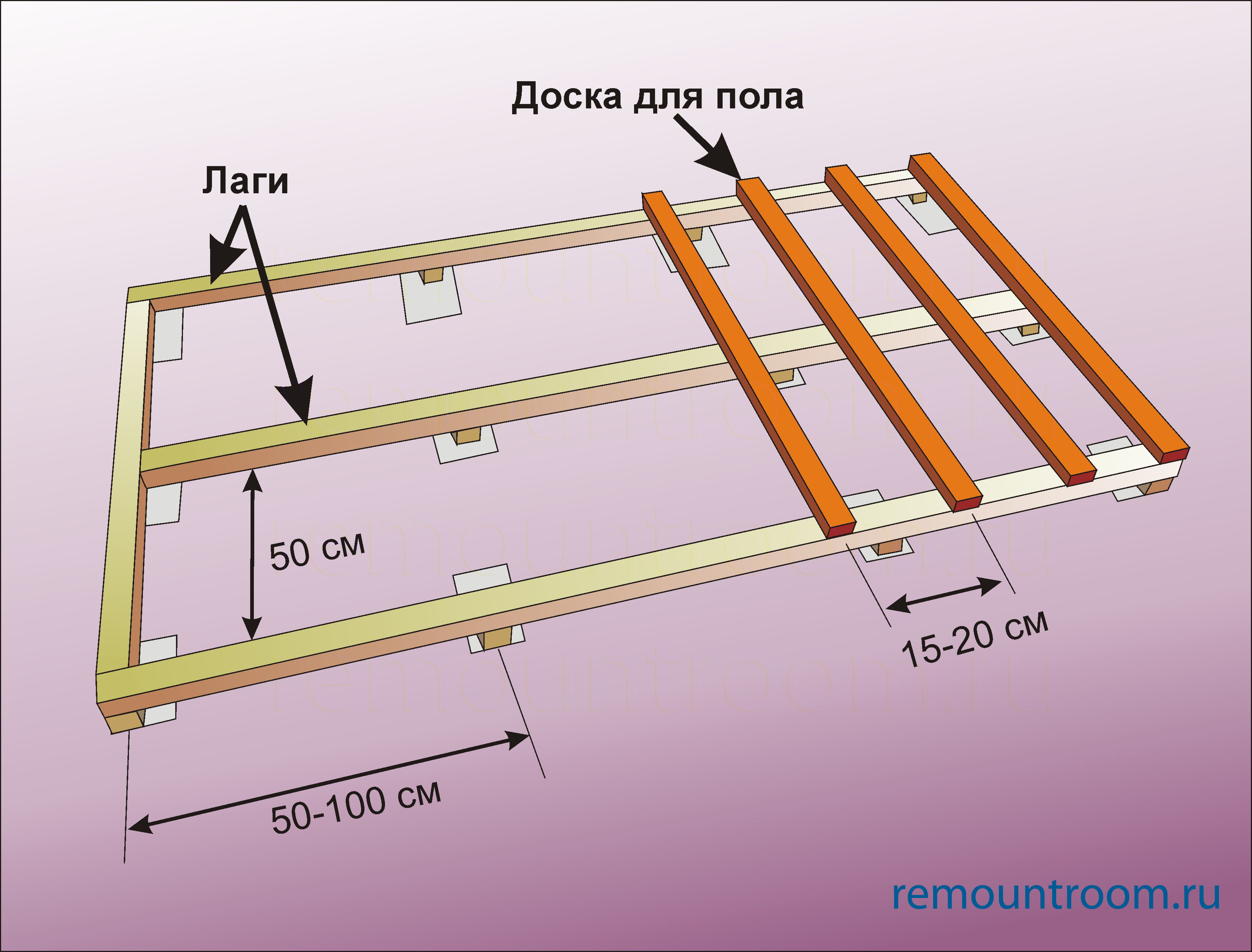

Каркасом такого перекрытия являются деревянные балки (лаги), которые следует крепить на равномерном расстоянии друг от друга. Расчет этого расстояния производится в зависимости от сечения балки и ширины пролета между опорными стенами.

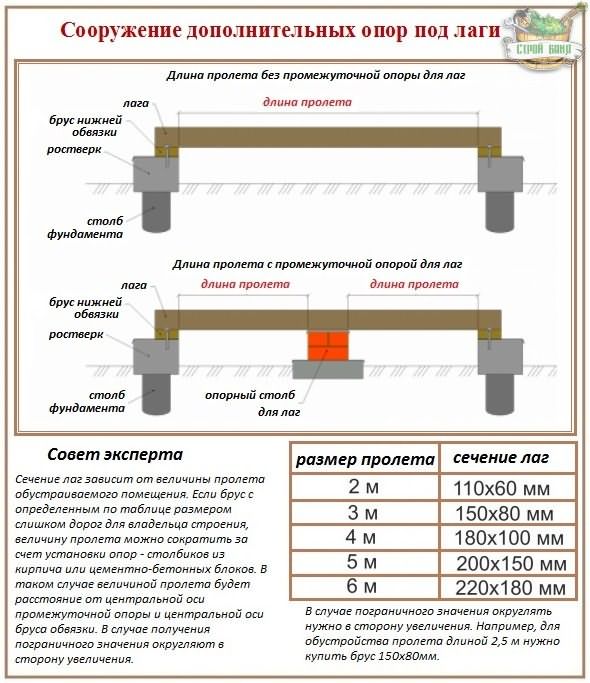

Специалисты уже давно произвели такой расчет. Расстояние между балками перекрытия подскажет таблица:

Сечение (для деревянной балки)см х смШирина пролета перекрытия3 мШирина пролета перекрытия3,5 мШирина пролета перекрытия4 мШирина пролета перекрытия4, 5 мШирина пролета перекрытия5 м
Брус 5 х 160,8 м0,6 м0,45 м
Брус 6 х 201,25 м0,80 м0,70 м0,55 м0,45 м
Брус 10 х100,60 м0,45 м0,35 м
Брус 14 х 181,81,48
Брус 15 х 202,42,0
Брус 16 х 222,5

Конструкции балочных деревянных перекрытий прекрасно подойдут для постройки частного загородного дома.

Этот расчет справедлив для междуэтажного перекрытия из деревянных балок. Для чердачного перекрытия крепить брусы можно на расстоянии, превышающем этот расчет на 35%.

Если нет цельного бруса требуемого сечения, лаги можно изготовить из кругляка или досок. Для таких лаг кругляк обтесывается из двух сторон, а доски – скрепляются.

Если балки используются как лаги для пола следующего этажа, то, при толщине доски не более 28 мм, расстояние между лагами не должно превышать 50 см.

Если вы хотите строить коттеджный дом или частный дом своими руками, то нужно использовать именно балочную конструкцию из деревянных брусов. Такая конструкция очень легкая в монтаже, а также недорогая. Помимо этого, вам будет обеспечена отличная теплоизоляция и достаточно высокая прочность.

Изготавливаться эти лаги должны только из хорошей древесины и, желательно, чтобы это была хвойная порода. Брусы должны быть маслянистыми. Сечение лаг покажет расчет. У древесины лаг не должно быть дефектов.

Наиболее важным этапом при изготовлении брусов считается просушка материала и на это может уйти около 3 дней. Если вы плохо проведете просушку, то спустя какое-то время лаги очень сильно просядут или покоробятся.

В последнее время, огромной популярностью у застройщиков пользуются деревометаллические лаги и двутавровые балки, сделанные на основе клееного бруса. У этих материалов значительно снижены недостатки балок и лаг из обычной древесины – низкая механическая прочность, пожароопасность и подверженность разрушению микроорганизмами и термитами. Расчет сечения, длины и расстояния между такими балками необходимо смотреть в соответствующих таблицах.

Вернуться к оглавлению

Технология монтажа своими руками

Чтобы уложить своими руками балки на опорные стены, в них, через интервал, который дал расчет, оставляют гнезда. Балка должна опираться на стену (входить в гнездо) не менее чем на 12 см, но не упираться в заднюю стенку. Конец лаги, который заходит в гнездо, должен быть в два слоя обмотан рубероидом для гидроизоляции. Торец лаг не изолируется. Лаги можно изготовить из обрезных досок, скрепив их между собой.

Деревянные балки очень удобны в таких перекрытиях, так как на них сверху стелется напольное покрытие, а снизу монтируется чистовой потолок.

Для дальнейшего монтажа своими руками, к боковой части лаг прибивают черепные брусы 40 х40 или 50 х 50, к которым, в дальнейшем, необходимо крепить накат из досок. К несущим брусам перекрытия крепится потолок нижнего помещения. Для удобства и быстроты монтажа, накат выполняют (предварительно) в виде щитов, которые, затем, крепят к черепным брусам саморезами (плотно прижимая друг к другу).

На этот накат, в дальнейшем, своими руками нужно крепить изоляцию (звуко- или тепло-) на слой пароизолирующего материала. Пароизолирующим материалом может быть пергамин, толь или специальная пленка. Ею выстилается накат с захватом части бруса (на высоту изоляции). В качестве звуко- или теплоизоляции может использоваться минеральная вата, шлак, пенопласт, керамзит, перлит, В отдельных случаях, для засыпки между лаг может использоваться сухой песок, стружка, опилки, древесная листва, солома.

На лаги снизу своими руками подбивается чистовой потолок, а сверху своими руками настилается пол. Деревянный брус, в этом случае, очень удобен, так как используется в качестве лаг для пола. На него легко крепить любой листовой материал. В такие лаги можно забить гвоздь, ввернуть саморез или забить скобу.

Вернуться к оглавлению

Балочные металлические и железобетонные перекрытия

В качестве балок в таких конструкциях применяются:

  • двутавр;
  • швеллер;
  • уголок.

Швеллер и уголок для этих целей необходимо, предварительно, сварить определенным образом. Естественно, этому предшествует небольшой расчет.

К неоспоримым преимуществам таких металлических балок относятся:

В железобетонных перекрытиях в качестве балок могут использоваться двутавр, швеллер, а также уголок.

  1. Высокая надежность и долговечность.
  2. Пожаробезопасность и стойкость к биологическим врагам.
  3. Возможность безопасного перекрывания пролетов в 4 -6 метров.

Расстояние между такими балками перекрытия может быть вдвое больше, чем между деревянными и регламентируется, чаще, размерами плит настила (расчет должен подтвердить, что плиты вынесут определенную нагрузку). Такие балки, напрямую, нельзя использовать в виде лаг для настила пола. К ним непросто (но возможно) подшивать потолок.

К сожалению, это не все недостатки перекрытия, использующего металлические конструкционные материалы. Еще к недостаткам такого перекрытия следует отнести:

  1. Образование ржавчины во влажных помещениях.
  2. Необходимость в грузоподъемных механизмах при монтаже.
  3. Хорошая звуко- и теплопроводность (с этими недостатками борются путем обертывания торцов металлических конструкций войлоком).

Накат на таких балках бывает не только из досок, но и из плит. Это могут быть облегченные железобетонные плиты или плиты из других легких и прочных строительных материалов – их применение регламентирует расчет.

Чтобы избежать коррозии несущих балок, используют железобетонные балки перекрытия. Такие балки укладывают на расстоянии 0,6 -1,0 м. Заполняют пространство между балками легкобетонными плитами или легкобетонными блоками. Поверх такого перекрытия делают стяжку под пол, а потолок штукатурят под побелку, покраску или обои.

Вернуться к оглавлению

Безбалочные перекрытия

Схема безбалочного перекрытия дома

Безбалочные перекрытия выполняют, одновременно, и несущую, и ограждающую (разделяющую) функции. В их конструкции нет балочных ригелей, и состоят они из монолитной плиты или нескольких плит или панелей. Существует три разновидности безбалочных перекрытий:

  1. Сборные.
  2. Монолитные.
  3. Сборно-монолитные.

Сборные перекрытия нельзя смонтировать своими руками, так как для этого требуется грузоподъемный механизм и стропальщики. Зато такое перекрытие быстро собирается и выдерживает большие нагрузки. Собирается оно из пустотелых или П-образных железобетонных плит. Для монтажа покрытий могут использоваться лаги из дерева.

Своими руками, чаще всего, изготавливают монолитное железобетонное перекрытие. Его можно выполнять постепенно и неспеша. Самым трудоемким и ответственным этапом в его выполнении является монтаж подвесной опалубки и армирование. Заливка слоя бетона в 8 – 12 см, по сравнению с этими кропотливыми работами, кажется отдыхом. Заливают бетон марки М200 своими руками, арматуру используют любую.

Для настилания пола на такую конструкцию, желательно, уложить деревянные лаги. Для настила линолеума или плитки лаги укладывать не надо.

Вернуться к оглавлению

Технология сборно-монолитных перекрытий

В настоящее время более эффективными и долговечными являются сборно-монолитные перекрытия, выполненные с использованием новых современных технологий. Они являются альтернативой перекрытиям из плит пустотного настила, монолитным и деревянным перекрытиям. Поэтому остановимся на них немного подробнее.

Вернуться к оглавлению

Конструкция и характеристики

В таких конструкциях деревянный брус или стальная балка заменены железобетонной балкой, а вместо щитов зашивки используются легкие, но прочные, цементные блоки. Элементы конструкции сборно-монолитных перекрытий производятся промышленным способом из жестких бетонных смесей и состоят из железобетонных балок и пустотных блоков-вкладышей, изготовленных из керамзитобетона. Железобетонные балки выполняют несущую роль в перекрытии и чаще всего бывают продольными, реже – П-образной формы, имеющими длину до 7,2 м. Но существует технология, при которой эти элементы изготавливаются непосредственно на стройплощадке.

Балки имеют сравнительно небольшую массу (1 погонный м весит не более 19 кг) и потому удобны при монтаже. При этом нет необходимости делать опалубку, достаточно установить монтажные опоры. Расстояние между баками соответствует размеру керамзитных панелей. В качестве лаг такие балки использовать нельзя.

Вернуться к оглавлению

Используемые материалы

В качестве арматуры используются стальные стержни, которые соединяются хомутами на расстоянии 25 см. Затем вручную выполняется укладка пустотелых блоков. Выполняя работу, следует так устанавливать крайние блоки, чтобы они слегка касались стен, служащих опорой балкам, не оставляя щелей для вытока бетона. Блоки-вкладыши должны иметь размеры 530х200х200, а их вес – не выше 14 кг.

После сбора на эту конструкцию укладывается арматурная сетка с шагом 100х100 мм, затем производится заливка бетона или керамзитобетона и выполняется его уплотнение. Получилась ребристая монолитная плита,1 кв. м которой весит около 360 кг при несущей способности 1300 кг/кв. м.

И так, сборное междуэтажное перекрытие состоит из 8 слоев:

  • бетонная заливка;
  • арматурная сетка;
  • арматура балки;
  • железобетонная балка;
  • пустотелый блок;
  • усиленная железобетонная балка;
  •  распределительный пояс;
  • металлическая сетка.

В местах, где запланированы большие проемы, например, лестничные, перпендикулярно балкам перекрытия нужно положить дополнительный брус, который, опираясь на стены, создает большую жесткость. Для этого нужны деревянные брусы, какие будут не менее жесткими, чем основные балки. Небольшие проемы выполняют на месте, просто просверливая или вырубая бетон.

Для укладки на такую конструкцию пола из листовых материалов необходимы лаги, которые монтируются своими руками отдельно. Материалом лаг, обычно, является сосна.

Размер балки перекрытия и пролет в жилом строительстве

На днях у меня был хороший спор с другом. Он утверждал, что балки его пола были слишком малы для его дома, из-за чего его пол шатался. Я взглянул и сказал, что они выглядят нормально, но им просто нужна дополнительная поддержка. Затем я упомянул, что могу доказать свою точку зрения, потому что существуют специальные таблицы нагрузок, изложенные в строительных нормах и правилах, которые определяют размеры балок перекрытия.

Правильный размер балок перекрытия определяется Международным жилищным кодексом – IRC. В нем указаны максимальные длины пролетов для деревянных балок всех размеров — от 2×6 до 2×12 и больше. Код также определяет размеры балок и пролеты для различного расстояния между балками — от 12 до 24 дюймов.

Независимо от того, строите ли вы новый дом или уже приобрели его, понимание функции ваших балок пола имеет решающее значение. Почему? Во-первых, они поддерживают вес вашего дома вместе с внешними стенами. Другая причина заключается в том, что знание того, какую роль они играют в каркасе вашего дома, может помочь вам сделать ремонт или оценить проблемы с каркасом пола в будущем.

В этой статье мы рассмотрим все, что вам нужно знать о размерах балок перекрытий и пролетах в жилом строительстве. Мы рассмотрим стандартные деревянные балки, а также инженерные балки, такие как двутавровые балки и LVL. Наконец, мы рассмотрим способы оценки ваших балок перекрытия и дадим вам несколько советов о том, как починить негабаритные балки.

Содержание (Перейти к теме)

  • Что такое пролет и расстояние между балками перекрытия?
  • Требования к нормам для балок перекрытия
  • Факторы, влияющие на расстояние между балками перекрытия и пролет 016
  • Типовой размер балки перекрытия в жилом строительстве
  • Размер балки перекрытия – Пример
  • Размер балок перекрытия в существующем доме
  • Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?
  • Как далеко могут пролетать балки пола?
  • Стандартный пролет балки перекрытия
  • Максимальный пролет балки перекрытия
  • Калькулятор пролета балки перекрытия
  • Другие типы балок перекрытия
    • Двутавровые балки перекрытия
    • Балки перекрытия фермы
    • 9002 9

    • Таблица пролетов двутавровых балок
    • Заключение

    Что такое пролет и расстояние между балками пола?

    Балки перекрытия располагаются под вашим полом и представляют собой куски пиломатериалов, поддерживающие вес всего, что находится внутри вашего дома. Они поддерживаются балкой или балками, вбитыми в бетон вашей цокольной плиты.

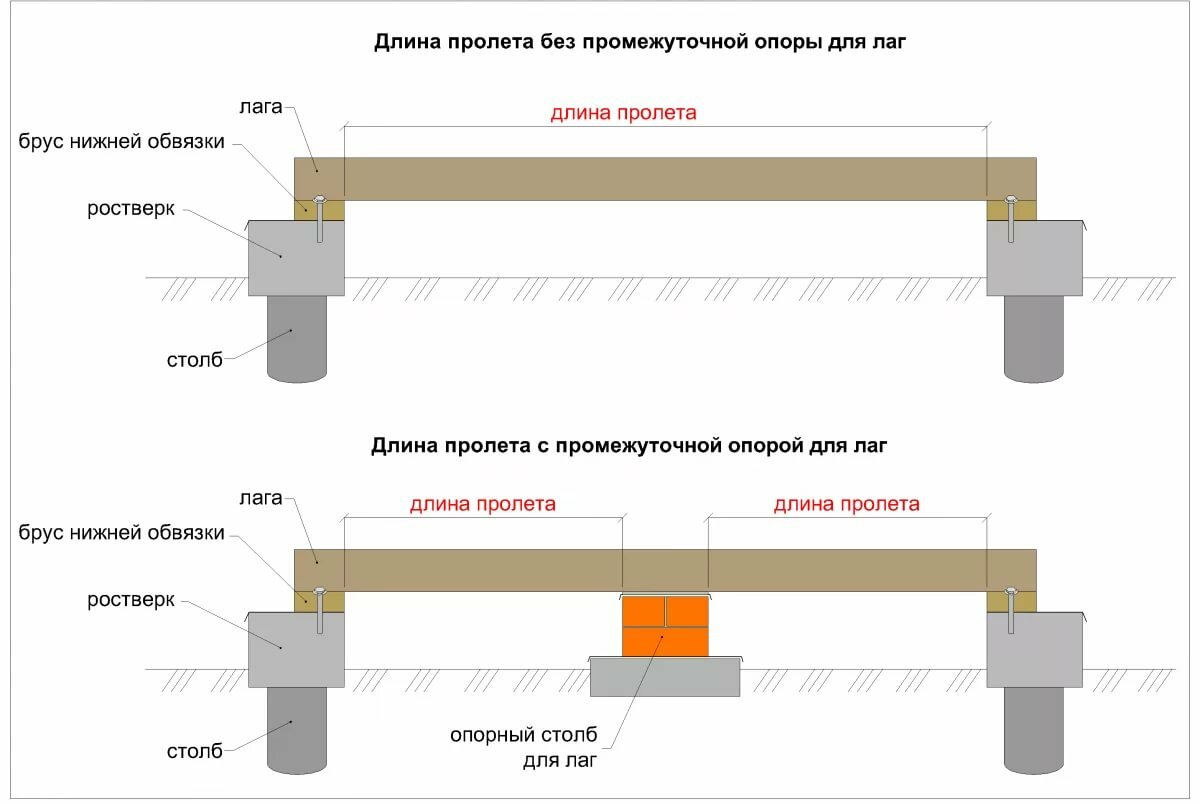

    Пролет балки перекрытия — это длина отдельной балки от стен фундамента до внутренней балки.

    Расстояние между балками обычно составляет 16 дюймов, но также может быть 12 дюймов, 20 дюймов и 24 дюйма. Расстояние и способность перекрывать большее или меньшее расстояние зависят от размера пиломатериалов, используемых для балок.

    Требования к перекрытиям

    Строительные нормы и правила, особенно Международные жилищные правила, четко определяют допустимые пролеты для перекрытий в зависимости от типа пиломатериалов и расстояния между ними. Кодекс также описывает тип пиломатериала, требования к креплению и любые другие требования, которые вам понадобятся для установки балки в доме.

    Факторы, влияющие на расстояние между балками перекрытия и их пролет

    На определение длины пролета балки влияет множество факторов. Кроме того, расстояние между лагами зависит от множества факторов. Ожидаемая временная нагрузка на каркас пола, порода используемой древесины, качество древесины и размер пиломатериалов — все это влияет на длину и расстояние между лагами пола.

    Размер пиломатериала

    Размер пиломатериала, используемого для балок пола, является самым важным определяющим фактором с точки зрения того, насколько далеко может простираться балка. Столы с пролетами балок начинаются с пиломатериалов 2×6 и доходят до 2×12.

    Например, балка из южной сосны 2×6 может иметь длину 12 футов. Балка 2 × 12 того же вида и качества может охватывать почти 25 футов. Пролеты, указанные в таблицах пролетов IRC, указывают на пролет макс. , поэтому многие подрядчики часто делают перекрытие пола ради устойчивости. Таким образом, если есть пролет 11 футов, часто используются 2×8, хотя 2×6 технически приемлемы.

    Породы дерева

    Породы каркасных пиломатериалов, к которым вы сможете получить доступ, зависят от того, где вы живете. Для большей части США южная желтая сосна (SYP) является основным видом пиломатериалов, к которым вы сможете получить доступ. Другие виды, такие как ель, сосна и/или пихта, также довольно распространены. Пихта Дугласа, болиголов и лиственница дополняют виды, встречающиеся на столах для перекрытий пола.

    SYP 2×12 с шагом 16 дюймов может охватывать около 23 футов. Ель/сосна/пихта 2×12 на том же расстоянии может охватывать только около 21,5 фута. С разницей почти в 18 дюймов очень важно знать, из какого вида вы строите. В целом, пихта Дугласа и лиственница являются самыми прочными, за ними следует SYP.

    Сорт пиломатериалов

    Еще одним аспектом балок перекрытия является качество используемой древесины. Вся древесина, произведенная для коммерческой продажи, проходит сортировку. Высший сорт – отборный – обычно не имеет пятен, сучков и других дефектов, которые могут ослабить древесину. Отборные пиломатериалы могут выдерживать самые большие нагрузки.

    После выбора класса древесина получает класс 1, 2 или 3. Пиломатериалы с классом 1 имеют более высокое качество, чем 2 или 3, и так далее. Таблицы пролетов балок включают максимальные длины пролетов для всех четырех сортов для каждого вида пиломатериалов.

    Если вы не уверены в сорте пиломатериала, который вы покупаете, к древесине должна быть пришита белая бирка с указанием сорта и черный штамп на самом пиломатериале с указанием сорта и породы.

    Нагрузки на балки перекрытия

    Потенциальные нагрузки на пол, опирающийся на ваши балки, также учитываются в таблицах пролетов балок. Когда вы посмотрите на IRC, вы заметите две отдельные таблицы пролетов для балок перекрытия. Один рассчитан на 30 фунтов на квадратный фут (psf) динамической нагрузки, а другой — на 40 фунтов на квадратный фут.

    Для этого есть причина. Спальни или балки, поддерживающие спальни, разрешается строить в соответствии со спецификациями для динамической нагрузки 30 фунтов на квадратный фут. Почему? Считается, что спальни не имеют такого же уровня нагрузки, как более посещаемые помещения, такие как гостиная. Другие жилые помещения должны иметь балки, которые могут выдерживать 40 фунтов на квадратный фут, поэтому необходимы две разные таблицы нагрузок на балки.

    В то время как в спальне потенциально могут быть балки меньшего размера, чем в гостиной, из-за различных требований к нагрузке, большинство домов построены с балками одинакового размера по всему дому. Таким образом, дом, в котором требуется 2 × 10 балок, будет иметь только 2 × 10, даже если в нем есть спальни, которые могут иметь 2 × 8 балок из-за более низких требований к нагрузке.

    Типовой размер балки перекрытия в жилом строительстве

    Размер балки перекрытия варьируется от 2×8 до 2×12. Реже можно увидеть балки размером 2 × 6, даже если они включены в таблицы пролетов балок. В старых домах чаще используют балочный каркас 2×6.

    Не существует «типичного» размера балки перекрытия, потому что существует очень много переменных, касающихся каркаса пола. Тем не менее, если вы обеспокоены тем, что ваши балки пола меньшего размера, то беглый взгляд на таблицы пролетов балок IRC может сказать вам, подходят ли они по размеру или нет.

    Определение размеров балок перекрытия – Пример

    При определении размеров балок перекрытия вы измеряете расстояние между поверхностями опор. Это означает, что пролет, указанный в таблице, не включает длину балки, которая будет опираться на балку, бетонный блок или каменную стену с обеих сторон. Подшипник не включен, потому что длина балки на поверхности зависит от опорной поверхности.

    Балка должна опираться не менее чем на 1,5 дюйма на деревянную или металлическую поверхность и не менее чем на 3 дюйма на бетонную или каменную поверхность. Зная это, допустим, вы строите новый дом со стенами из бетонных блоков и одной главной балкой, идущей по центру дома, который представляет собой прямоугольник.

    Например, расстояние от внутренней поверхности бетонной стены до поверхности деревянной балки составляет 17 футов 6 дюймов. Ваши балки будут опираться непосредственно на бетонную и деревянную балку. Вы также планируете использовать балки перекрытия одинакового размера для всей конструкции, поэтому сначала просмотрите таблицу пролетов балок для нагрузок 40 фунтов на квадратный фут, а не 30. , который представляет собой расстояние между вашими балками. Вы будете использовать пиломатериалы класса 1 SYP. Имея эту информацию, таблица пролетов балок говорит мне, что для дома необходимо 2 × 12 балок.

    Размеры балок перекрытия в существующем доме

    Хотите знать, правильно ли подобраны размеры балок перекрытия в вашем доме? Спуститесь вниз и посмотрите на свои балки. Это может быть сложно для тех, у кого есть полностью готовые подвалы, хотя, если у вас подвесной потолок, вы можете просто поднять панель и использовать фонарик, чтобы посмотреть.

    Сначала вы ищете размер балки перекрытия. Измерьте ширину балки. Помните, что фактическая ширина 2×8 составляет 7 ¼», ширина 2×10 — 9 ¼», а 2×12 — 11 ¼». Далее вам нужно знать расстояние между лагами. Если вы видите одну балку, то вы, вероятно, можете взять рулетку и увидеть расстояние до следующей балки.

    После того, как вы измерили, посмотрите, сможете ли вы измерить свой пролет. Если на пути есть стена, вам придется оценить. Каркасная стена с гипсокартоном имеет ширину 4 дюйма. Добавьте зазор между каркасом и бетонной стеной фундамента, и вы получите около 5 дюймов.

    Вам также необходимо проверить, можете ли вы определить тип пиломатериала, используемого для ваших балок пола. На черной этикетке на пиломатериале будет указана используемая порода дерева, а также сорт. Это поможет вам взглянуть на правую колонку в таблицах пролетов балок перекрытия.

    Если ваши существующие балки имеют размеры 2×10 на расстоянии 16 дюймов по центру и относятся к определенному классу SPF (ель, сосна, пихта). Вы измерили расстояние от края балки до готовой стены подвала и добавили 5 дополнительных дюймов к этому пролету, чтобы получить общий пролет 15 футов 8 дюймов.

    Взглянув на таблицы пролетов балок пола, я понял, что выбранный класс SPF 2×10 при 16 дюймах по центру может охватывать максимальное расстояние 16 футов. Поскольку ваш пролет составляет всего 15 футов 8 дюймов, ваши балки имеют правильный размер для вашего дома.

    Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?

    Лаги пола в доме обычно располагаются на расстоянии 12 дюймов, 16 дюймов или 24 дюймов друг от друга. Наиболее распространенное расстояние между лагами пола составляет 16 дюймов.

    Обратите внимание, что столы с пролетами балок также включают 19,2 дюйма по центру в качестве опции. Это расстояние типично для двутавровых балок и ферменных балок, поскольку вершины этих типов балок шире. Тем не менее, в новых домах вы найдете стандартные деревянные балки, расположенные на расстоянии 19,2 дюйма, поскольку это расстояние становится все более распространенным.

    Обратите внимание, что в таблицах пролетов балок пола не указаны варианты интервалов для чего-либо, кроме 24 дюймов. Таким образом, если вы планируете новую постройку и хотите разместить балки, например, на расстоянии 30 дюймов, вы делаете это на свой страх и риск. Кроме того, имейте в виду, что ни одно ведомство, занимающееся выдачей разрешений на строительство, никогда не разрешит план размещения балок на расстоянии, отличном от того, что указано в таблицах пролетов.

    Как далеко могут пролетать балки пола?

    В самых экстремальных случаях длина балки пола может достигать 26 футов. Выбранная пихта Дугласа 2 × 12, выдерживающая динамическую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут, расположенная на расстоянии 12 дюймов, будет иметь наибольшую длину пролета. Однако вы сможете использовать его только под спальной зоной, так как он рассчитан на 30 фунтов на квадратный фут, а не на 40.

    Максимальный пролет балки пола, которая должна выдерживать динамическую нагрузку в 40 фунтов на квадратный фут, будет чуть более 23 футов. Опять же, это будет для избранной пихты Дугласа 2 × 12, расположенной на расстоянии 12 дюймов.

    Стандартный пролет балки перекрытия

    Бегло взглянув на таблицы пролетов балок перекрытия, вы поймете, что любой пролет больше 20 футов встречается редко. Трудно найти пиломатериалы для каркаса длиной более 20 футов, которые обычно намного дороже, когда они доступны. Многие строители, которые сталкиваются с пролетами более 20 футов, предпочитают устанавливать балки, чтобы разбить более длинные пролеты.

    Не существует стандартной длины пролета балки перекрытия просто потому, что каждый дом уникален. Достаточно одного взгляда на таблицу пролетов балок перекрытия, чтобы понять, что существует множество комбинаций переменных, когда речь идет о балках перекрытия.

    Максимальный пролет балки перекрытия

    Существуют максимальные пролеты для балок перекрытия. Мы рассмотрим эти промежутки ниже. Обратите внимание, что все максимальные пролеты указаны для выбранных пиломатериалов из пихты Дугласа с расстоянием между центрами 12 дюймов.

    Макс. пролет балки для 30 динамических нагрузок PSF

    Размер балки Макс. диапазон
    2×6 12 футов 6 дюймов
    2×8 16 футов 6 дюймов
    2×10 21’
    2×12 25 футов 7 дюймов

    Макс. пролет балки для 40 динамических нагрузок PSF

    Размер балки Макс. диапазон
    2×6 11 футов 4 дюйма
    2×8 15’
    2×10 19’1”
    2×12 23 фута 3 дюйма

    Калькулятор пролета балки перекрытия

    Если у вас нет времени на просмотр таблиц пролёта балки, то калькулятор пролёта балки перекрытия поможет вам интервал может охватывать.

    Этот калькулятор также учитывает более специфические критерии, такие как влажность и виды, не указанные в таблицах интервалов IRC. Тем не менее, следует отметить, что таблицы пролетов балок перекрытия IRC являются последним словом в отношении того, что разрешено и что не разрешено для балок перекрытия, а не калькулятором перекрытий.

    Другие типы балок перекрытий

    Существует множество других вариантов балок перекрытий, помимо традиционных пиломатериалов. В большинстве проектов строительства новых домов предпочтение отдается использованию балок перекрытий в виде ферм или двутавровых балок, а не стандартных пиломатериалов, поскольку они могут охватывать большую длину при меньших затратах.

    Двутавровые балки перекрытия

    Двутавровые балки перекрытия имеют верхнюю и нижнюю полки размером 2×3, 2×4 или LVL. Между фланцами находится инженерная древесина — обычно OSB (ориентированно-стружечная плита), называемая «паутиной».

    Двутавровые балки часто шире, чем стандартные пиломатериалы для каркаса, и могут охватывать большие расстояния. Двутавровые балки недороги, особенно по сравнению с 2х12. Поскольку в двутавровых балках используются только меньшие пиломатериалы для фланцев и промышленные пиломатериалы для стенок, они значительно дешевле, поэтому их предпочитают в новом строительстве.

    Балки ферменного пола

    Балки ферменного пола, как следует из их названия, являются фермами. В балках стропильного пола используются пиломатериалы 2 × 3 или 2 × 4 исключительно для формирования ряда перемычек, составляющих одну балку пола. Обычно есть верхний пояс и нижний пояс. Между поясами расположены «паутины» из дерева одинакового размера, которые проходят по диагонали сверху вниз, повторяя этот рисунок по всей длине балки.

    Места пересечения лямок с поясами скреплены стальными пластинами для гвоздей. У ферм есть преимущества, которых нет у двутавровых балок и традиционных деревянных балок, например, открытая лямка, которая значительно упрощает прокладку сантехнических, электрических и ОВК.

    Таблица пролетов двутавровых балок

    Пролет двутавровой балки перекрытия в жилищном строительстве полностью зависит от производителя двутавровой балки. Вот почему в IRC нет таблиц пролетов двутавровых балок перекрытий, потому что они не могут учитывать все различные типы двутавровых балок, представленных на рынке.

    Производители выпускают таблицу пролетов двутавровых балок, чтобы помочь установщикам при установке своего конкретного продукта. Они не должны использоваться при установке любого другого типа двутавровой балки. Поэтому, если вы выберете двутавровые балки перекрытия, убедитесь, что у вас есть соответствующая литература с описанием правильных методов установки для этого производителя, потому что вы не найдете ее в IRC.

    Заключение

    Длина ваших балок пола зависит от многих факторов, и простой взгляд на ваши балки и предположение, что они слишком малы, не является хорошим способом определить эффективность ваших балок. Вы должны знать все переменные, которые определяют длину пролета балки, чтобы оценить ваши балки.

    Если вы строите новый дом, то план вашего дома будет проштампован инженером, а ваши балки будут правильно рассчитаны. Но если вы строите пристройку самостоятельно или другую конструкцию, необходимо соблюдать таблицы пролетов балок в IRC.

    Помните, что неправильно подобранный размер балок перекрытия может привести к раскачиванию, вибрации и даже полному выходу из строя. Прежде чем строить, проконсультируйтесь с профессионалом и поймите, что перестройка всегда лучше, чем недостройка.

    Как определить размер лаг пола?

    Статьи по теме для чтения:

    • Как определить размер стропил крыши согласно IRC | Простое объяснение с примерами
    • Как определить размеры потолочных балок в соответствии с IRC | Легко объясняется на примерах

    Хотите научиться легко определять размеры лаг пола?

    Глава 5 Международного жилищного кодекса (IRC) 2018 г. регулирует проектирование и строительство напольных систем. Элементы перекрытий должны быть правильно спроектированы, чтобы обеспечить достаточную поддержку в соответствии с возлагаемыми на них нагрузками.

    Системы полов, рассматриваемые в этой главе, состоят из 4 различных типов систем полов.

    • Каркас деревянного пола
    • Деревянные полы на земле
    • Стальной каркас пола
    • Бетонные плиты на земле

    В этом посте мы рассмотрим элементы каркаса деревянного пола. Проектирование и конструкция балок деревянного пола описаны в разделе R502 Международного жилищного кодекса (IRC).

    Раздел R502 описывает критерии каркаса деревянного пола, которые также включают нормативные таблицы пролетов.

    В этом посте мы узнаем, как правильно подобрать размер балки перекрытия в зависимости от ее пролета, расстояния между ними и породы используемого дерева.

    Интересный совет: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

    Нагрузки на балки перекрытия

    Размеры деревянных балок перекрытий определяются на основе одной из двух таблиц, приведенных в коде. В этих таблицах пролетов указаны допустимые пролеты балок перекрытия для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

    Код распознает 2 типа нагрузок, действующих на балки перекрытий: динамические нагрузки и постоянные нагрузки.

    Временные нагрузки  определяются кодом следующим образом:

    Нагрузки, возникающие при использовании и нахождении в здании или другой конструкции. Сюда не входят строительные и экологические нагрузки.

    Постоянные нагрузки  определяются кодом следующим образом:

    Вес строительных материалов, встроенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделка, облицовка и другие аналогичные архитектурные и конструкционные элементы, а также стационарное сервисное оборудование.

    Важно отметить, что системы перекрытий также могут служить в качестве диафрагмы для сопротивления боковым нагрузкам от землетрясений и ветра, однако в главе 5 требования к системе перекрытий не основываются на этих нагрузках. В главе 6 рассматриваются эти нагрузки, но в этом посте мы рассмотрим только упомянутые выше гравитационные нагрузки, основанные на главе 5 кода.

    Таблицы пролетов балок перекрытия

    Как упоминалось выше, в таблицах пролетов в коде перечислены допустимые пролеты балок перекрытия для обычных размеров пиломатериалов в зависимости от применяемого сценария расчетной нагрузки.

    Теперь, чтобы выбрать правильную таблицу, мы должны понять, какую динамическую нагрузку следует использовать, поскольку две таблицы различаются в зависимости от типа используемой динамической нагрузки.

    Для Жилые спальные районы мы должны использовать Таблицу R502.3.1(1) , а для Жилые жилые помещения мы должны использовать Таблицу R502. 3.1(2) .

    Нормы требуют, чтобы балки перекрытия, установленные в жилых спальных районах, были рассчитаны на динамическую нагрузку 30 фунтов на квадратный фут (psf), для чего предписывает Таблица R502.3.1(1), и в то же время код требует, чтобы балки перекрытия, установленные в жилых жилых помещениях, были рассчитаны на динамическую нагрузку 40 фунтов на квадратный фут (psf), для чего таблица R502.3.1 (2) предписывает.

    Поэтому, если вы устанавливаете балки пола, обслуживающие спальню, вы должны использовать Таблицу R502.3.1(1), а для всех других зон здания, кроме спальной комнаты, вы должны использовать Таблицу R502.3.1(2).

    Однако важно отметить, что таблица R502.3.1(1) НЕ может использоваться для временных нагрузок, превышающих 30 фунтов на квадратный фут, и постоянных нагрузок, превышающих 20 фунтов на квадратный фут. Как и в таблице R502.3.1(2), НЕЛЬЗЯ использовать для временных нагрузок, превышающих 40 фунтов на квадратный фут, и постоянных нагрузок, превышающих 20 фунтов на квадратный фут.

    Если эти нагрузки превышаются, расчет не соответствует предписывающим стандартам таблицы, и в этом случае балки перекрытия должны быть рассчитаны в соответствии с принятой инженерной практикой.

    Теперь, когда все это позади, давайте взглянем на эти таблицы, чтобы узнать, как правильно определить размеры балок перекрытия, используя предписывающие стандарты:

    Для простоты выше показаны только заголовки таблиц. Заголовок таблицы должен быть понят в первую очередь, прежде чем мы сможем правильно определить размер балки пола. Каждая таблица промаркирована. Как видите, первый стол предназначен для жилых спальных зон, а второй — для жилых жилых помещений.

    В таблицах представлена ​​следующая информация о них:

    1. Расстояние между балками перекрытия в дюймах (12, 16, 19,2, 24)
    2. Породы и сорта пиломатериалов
    3. Различные варианты размеров пиломатериалов (2×6, 2×8, 2×10, 2×12)
    4. максимальный пролет балки перекрытия в зависимости от размера пиломатериала, сорта/сорта и используемого расстояния.

    Теперь, чтобы правильно определить размеры балок перекрытия, давайте рассмотрим несколько примеров.

    Как определить размеры балок перекрытия

    Определение размеров балок перекрытия – Пример размера балки перекрытия 1

    Вопрос: Каков максимально допустимый пролет балки перекрытия 2×10 Hem-Fim #2, расположенной на расстоянии 12 дюймов от центра и поддерживающей спальню со статической нагрузкой 10 фунтов на квадратный фут?

    Первый шаг, давайте соберем всю предоставленную информацию в вопросе:

    • Спальня: Используйте таблицу R502.3.1(1)
    • Расстояние между балками пола: 12 дюймов Используемый размер пиломатериала: 2×10

    Теперь давайте найдем максимально допустимый пролет для элемента 2×10 в приведенном выше сценарии:

    Таким образом, в приведенном выше примере максимально допустимый пролет для элемента 2×10 составляет 18′-6″ .

    Размер балок перекрытия – Пример размера балки перекрытия 2

    Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера, который будет использоваться, учитывая следующий сценарий:

    Вопрос : Если балки пола из лиственницы Дугласа №3 должны быть расположены на расстоянии 12 дюймов от центра, поддерживая жилую комнату с собственной нагрузкой 20 фунтов на квадратный фут, каков минимально допустимый размер балки, когда необходимо, чтобы длина пролета составляла 10 футов-0 дюймов?

    Первый шаг, давайте соберем всю предоставленную информацию в рамках вопроса:

    • Гостиная: используйте стол R502. 3.1(2)
    • Расстояние между балками пола: 12 дюймов
    • Породы и сорта: Пихта-лиственница Дугласа #3
    • Пролет балки перекрытия: 10′-0″

    Теперь давайте найдем минимально допустимый размер балки с учетом приведенного выше сценария:

    Таким образом, в приведенном выше примере минимально допустимый размер балки для пиломатериала из пихты Дугласа-лиственницы №3 с пролетом 10 футов -0″ это 2×8 , так как он может охватывать 10 футов-3 дюйма. Элемент 2×6, например, нельзя использовать, так как он может охватывать только 8-1″.

    Чтобы узнать больше о проектировании и изготовлении каркаса деревянного пола, обязательно ознакомьтесь с разделом R502 Международного жилищного кодекса (IRC) 2018 года.


    Надеемся, что с учетом приведенных выше примеров вам будет проще определить размеры деревянных балок пола в соответствии с таблицами Международного жилищного кодекса.

    В заключение давайте ответим на несколько часто задаваемых вопросов, касающихся балок перекрытий.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
