Эксплуатация мотопомпы: типы, устройство и назначение

Создание статьи: 03.03.19

Последнее обновление: 01.11.21

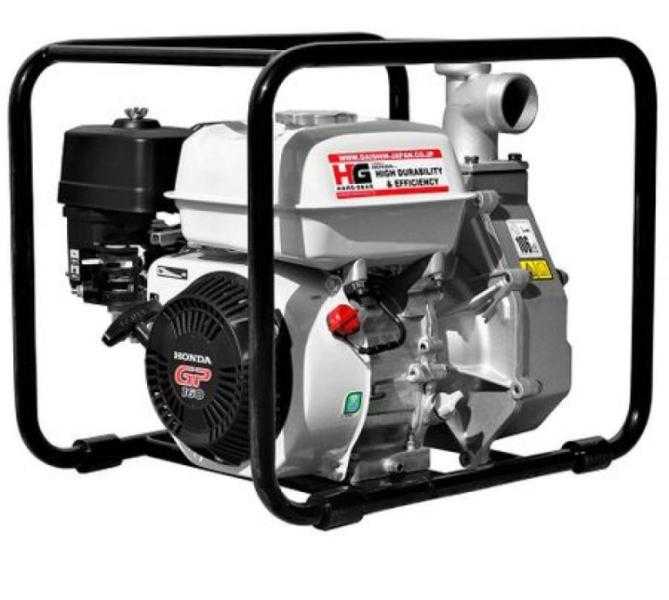

Мотопомпа – это самовсасывающий насос, предназначенный для перекачки чистой или грязной воды, работающий на бензиновом, дизельном или электрическом двигателе. Принцип работы прост: двигатель приводит в движение крыльчатку или диафрагму. В результате этого жидкость поступает во всасывающий рукав и выбрасывается в напорную трубу. Назначение мотопомп различных моделей – откачка воды из подтопленных подвальных помещений, полив участка, чистка отстойников, ликвидация возгораний.

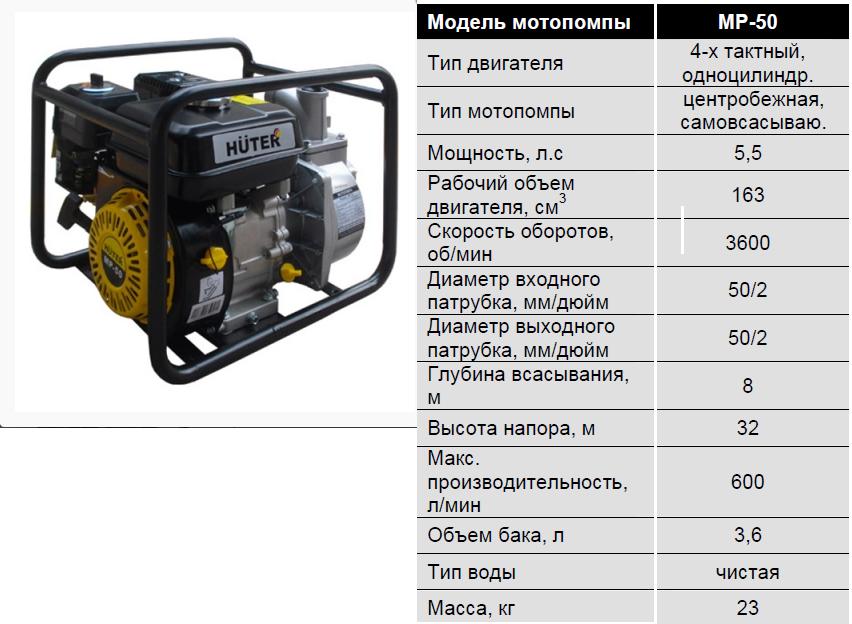

Технические характеристики мотопомп

При выборе агрегата учитывают: планируемое назначение – для чистой или грязной воды, тип потребляемого топлива. Для работы с чистой и несильно загрязненной водой предназначены центробежные модели, а с загрязненными и вязкими жидкостями – мембранные.

Мембранные и центробежные насосы в мотопомпах

В мембранных насосах одной из рабочих стенок является мембрана. Объем рабочей камеры может меняться за счет того, что мембрана под действием нагрузки изгибается сначала в одну сторону, а затем в противоположную.

Жидкость всасывается в рабочую камеру под действием вакуума при увеличении ее объема, а затем выталкивается из нее в область нагнетания насоса при уменьшении рабочей камеры. По принципу работы мембранный насос схож с поршневым.

Центробежный насос перекачивает воду, используя центробежную силу, которая создается за счет вращения лопастей насоса.

Также при покупке принимают во внимание:

• Производительность – количество кубических метров жидкости, которое перекачивается в течение часа. От производительности мотопомпы зависит расход топлива. У малопроизводительных моделей бытового назначения он составляет до 2 л/час, у агрегатов с высокой производительностью – 4-5 л.
• Высота подъема. Расстояние, на которое оборудование может передавать жидкость в горизонтальном направлении, равно наибольшей высоте подъема, умноженной на 10.
• Мощность двигателя мотопомпы, которая во многом определяет условия эксплуатации.
• Глубина всасывания – расстояние между уровнем установки оборудования и уровнем забора жидкой среды.
• Диаметры отверстий на входе и выходе – 50, 75, 100 мм.

Виды мотопомп по типу двигателя

Наиболее популярны бензиновые и дизельные агрегаты:

• Для бытового применения востребованы бензиновые модели с двух- или четырехтактным двигателем. Предназначены для кратковременной работы с небольшими объемами жидкости. Отличаются малым уровнем шума и небольшим рабочим ресурсом.
• Мотопомпы с дизельным мотором – мощные, надежные, высокопроизводительные модели, обычно предназначенные для работы с вязкими и загрязненными жидкими средами.

Разновидности агрегатов по назначению

В зависимости от планируемой области применения, выбирают модели для перекачки чистой воды или загрязненных жидких сред.

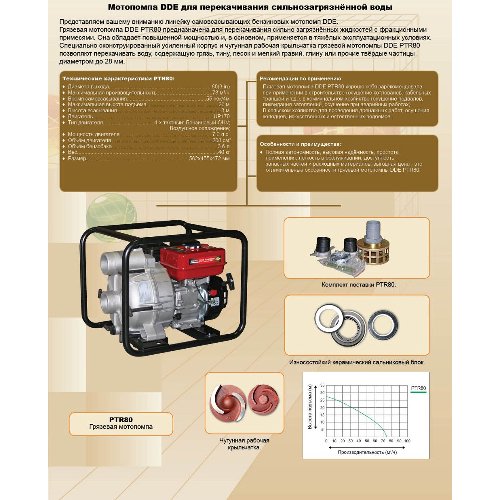

Грязевые мотопомпы: особенности

Для этих агрегатов характерны:

• высокая производительность;
• способность перекачивать среды, в которых твердые частицы достигают размеров в 25 мм;
• возможность быстро извлечь из насосной части частицы, размеры которых превышают максимально допустимые параметры;
• диаметры входного и выходного отверстий – 50-100 мм.

Четырехтактные двигатели, которыми обычно оснащают грязевые агрегаты, отличаются высокой устойчивостью и не требуют подготовки масло-бензиновой смеси.

Агрегаты для чистой или слабозагрязненной воды

• Низконапорные. В устройство таких мотопомп обычно входят двухтактные двигатели на бензиновом топливе. Модели имеют невысокую производительность, компактны и мобильны. В перекачиваемых средах могут присутствовать частицы, размер которых не более 5 мм. Оборудование обычно применяется для обслуживания дачных участков, небольших личных хозяйств.
• Высоконапорные, иначе называемые «пожарными». Эти мотопомпы не только применяются для ликвидации очагов возгорания, но и востребованы для передачи жидких сред на дальние расстояния по горизонтали. Отличаются высокой производительностью и высотой подъема, оборудуются четырехтактным бензиновым или дизельным двигателем. Такие насосы рекомендуются для полива участка, находящегося далеко от скважины или открытого водоема, для откачки воды из крупногабаритных бассейнов.

мощность и производительность для чистой воды

МПБ-2500 — самая мощная бензиновая мотопомпа по объему перекачиваемой чистой воды. Устройство используют сельскохозяйственные предприятия (полив и орошение, животноводческие комплексы), строительные организации (осушение котлованов), службы ЖКХ (осушение колодцев) и МЧС — ликвидация последствий наводнения.

Технические характеристики

На МПБ-2500 устанавливаются самые широкие рукава диаметром 150 мм (6 дюймов). В комплекте вы найдете хомуты, уплотнительные шайбы — все, что нужно для монтажа, а вот сами рукава приобретаются отдельно в крупных строительных магазинах.

Чтобы основательно их закрепить, изучите статью «Как правильно установить рукава на мотопомпу». Обратите внимание: всасывающий рукав должен быть армированным, чтобы его не сплющило давлением.

Фильтр мотопомпы пропускает частицы диаметром до 16 мм, не позволяя засорить насос. Максимальная глубина погружения МПБ-2500 — 7 метров, подать воду она сможет на 20 метров в высоту.

От этих параметров зависит и производительность помпы: чем глубже забирать воду и чем выше ее поднимать — тем меньше будет напор. Мощность теряется также из-за соединений и сгибов рукавов.

Устройство

Центробежный насос помпы приводится в движение бензиновым двигателем с воздушным охлаждением, изготовленным по технологии HONDA®. Надежные и долговечные двигатели этого бренда экономично потребляют топливо, а также отличаются низкой вибрацией и уменьшают шум работы помпы.

Мотопомпа заводится вручную, что не представляет трудностей: запуск облегчат автоматический декомпрессор и качественная система зажигания.

Емкость масляного картера — 1,1 литра. Обязательно ознакомьтесь со статьей «Выбор моторного масла для мотопомп» перед началом работы. Именно неправильно подобранное масло зачастую становится причиной поломки мотопомпы.

Производитель сознательно не стал утяжелять модель огромным топливным баком. Одной заправки (6,5 литра) хватает на полтора часа работы. За это время помпа перекачает почти 4 тысячи литров.

Износостойкие детали насоса — крыльчатка и улитка — отлиты из чугуна, а на вал двигателя установлен керамический сальник.

За счет мощного насоса МПБ-2500 тяжелая модель — 65 кг. Но управиться с ней может один человек: на помпе установлены резиновые колеса-шасси и выдвижные ручки для удобного перемещения.

Итак, МПБ-2500 — надежная и мощная мотопомпа для чистой воды. Несмотря на внушительную производительность, устройство остается мобильным. Такая помпа наиболее востребована в сельскохозяйственной отрасли, в строительстве и в работе коммунальных служб.

Технические характеристики мотопомпы СКАТ МПБ-2500

Понимание того, как измерять производительность насоса

Насосы работают в основном за счет преобразования электроэнергии в движение. Производительность насоса можно измерить с помощью 3 основных аналитических моделей; расход (Q), напор (ч) и эффективность (n). Эти 3 модели позволяют пользователям получить общее представление о работе насоса во время работы.

Блог по теме: выявление и объяснение основных компонентов вашей промышленной панели управления

Что такое «Расход, Q»

Расход — это мера скорости и скорости жидкости, проходящей через насос. В зависимости от использования насоса расход может измеряться как объемный расход (в случае насосов, перекачивающих жидкости) и массовый расход (для насосов, работающих с другими типами жидкостей).

• Для объемного расхода: Q=vA
  Где v=скорость жидкости
  А A= площадь поперечного сечения аппарата, содержащего жидкость
• Для массового расхода: m= pQ= pvA
  Где p= плотность жидкости
  И m= масса

Масса и скорость жидкости связаны по следующей формуле: v=m/pA Напор, H

Напор насоса является мерой того, насколько высоко жидкость может быть прокачана насосом. Эта модель позволяет пользователям установить, насколько мощная их помпа. Если можно пренебречь влиянием трения на входной и выходной патрубках насоса, то напор насоса будет равен h — высоте свободного конца шланга над поверхностью питающего резервуара.

Существует заметная зависимость между напором и расходом для каждого насоса: Увеличение напора вызывает уменьшение расхода.

Напор может достигать максимального значения, при котором расход будет равен нулю. Когда напор равен нулю, скорость потока максимальна

Эффективность, n

Эффективность насоса — это точка, в которой скорость потока Q и напор h работают с максимальной эффективностью.

Максимальная эффективность достигается при идеальном балансе между Q и h, особенно в точке между Q=0 и h=0.

Эффективность измеряется как n= выход/вход; где выход — это мощность, отдаваемая жидкостью, а вход — мощность, потребляемая двигателем.

Эффективность электрических насосов также может быть измерена с помощью:

Вход=VI

• Где V=напряжение, подаваемое на двигатель

• I=ток, подаваемый на двигатель

Примечание: Все единицы, используемые для измерения эффективности, должны быть одинаковыми, чтобы их можно было отменить и сделать единицу эффективности безразмерной.

Проанализировав эти 3 аналитические модели, вы можете определить, насколько хорошо ваш насос работает в рамках своего применения.

Темы:

промышленный насос,

предотвратить необходимость ремонта промышленного насоса,

ремонт насоса,

сервисный центр управления, двигателей и насосов

Как читать характеристику насоса: полное руководство

Как читать кривую производительности насоса, остается темой, вызывающей большой интерес в пищевой, молочной, фармацевтической промышленности и производстве напитков , поэтому в этом посте мы представляем важную информацию о двух наших самых популярных типах — Центробежный и объемный. .

Кривая производительности насоса поможет вам выбрать правильный насос для конкретных нужд вашей области применения.

Поскольку время производственного цикла увеличивается, правильный выбор насоса с первого раза становится важнее, чем когда-либо. В то же время, понимание всего диапазона возможностей каждого насоса в конкретных условиях эксплуатации дает вам окно для ваших вариантов, поэтому вы не ограничены лишь несколькими вариантами в процессе выбора.

Также называется кривой выбора насоса, кривой эффективности насоса или кривой производительности насоса. Диаграмма кривой насоса дает вам информацию, необходимую для определения способности насоса создавать поток в условиях, влияющих на производительность насоса . Точное чтение характеристик насоса поможет вам выбрать правильный насос на основе таких переменных, как:

• Напор (давление воды)
• Поток (объем жидкости, который вы должны перекачать за определенный период времени)

Насос должен создают достаточный перепад давления, чтобы компенсировать потерю напора, создаваемую в трубопроводных системах трением, клапанами и фитингами. Кривая насоса показывает два коэффициента производительности по осям X, Y, поэтому вы можете увидеть объем жидкости, который насос может перекачивать при различных условиях давления.

В объяснении этой кривой насоса также рассматриваются такие переменные, как: поршневые насосы

Например, если вы знаете расход, требуемый для вашего применения, вы находите расход в галлонах в минуту (или час) вдоль нижней горизонтальной линии кривой, а затем проводите линию до напора/PSI, которую вы требовать. Кривая покажет вам, будет ли выбранный вами насос работать в этом приложении.

1. КАК СЧИТАТЬ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО НАСОСА?

Кривые обычно включают показатели производительности, основанные на давлении, расходе, мощности в л.с., подстройке рабочего колеса и требуемом чистом положительном напоре на всасывании (NPSHr).

Кривые центробежного насоса полезны, поскольку они показывают показатели производительности насоса на основе напора (давления), создаваемого насосом, и расхода воды через насос. Скорость потока зависит от скорости насоса, диаметра рабочего колеса и напора.

Что такое голова?

Напор — это высота, на которую насос может поднять воду прямо вверх. Вода создает давление или сопротивление с предсказуемой скоростью, поэтому мы можем рассчитать напор как перепад давления, который насос должен преодолеть, чтобы поднять воду.

Распространенными единицами измерения являются футы головы и фунты на квадратный дюйм. (Калькулятор характеристик насоса может предлагать различные единицы измерения, такие как бар или метры напора). Как показано на рис. 1, каждые 2,31 фута напора равны 1 фунту на квадратный дюйм.

Рис. 1. Каждые 2,31 фута напора создают давление в 1 PSI.

Формула для PSI: Футы напора/2,31 = PSI

Расход – это объем воды, который насос может перекачать при заданном давлении . Расход указан на горизонтальной оси в таких единицах, как галлоны в минуту или галлоны в час, как показано на Рис. 2.

Рис. 2. Базовая кривая производительности центробежных насосов показывает диапазон производительности. На этой кривой напор измеряется в фунтах на квадратный дюйм; расход измеряется в галлонах в час. Учитывая взаимосвязь между напором и PSI, мы можем взглянуть на кривую выборки по-другому и сказать, что при напоре 184,8 фута (80 фунтов на квадратный дюйм X 2,31 фута) насос будет генерировать расход 1321 галлон в час.

Что такое общий динамический напор?

Хотя характеристики насоса помогают выбрать правильный насос для работы, сначала необходимо узнать общий динамический напор для применения.

Общий динамический напор (TDH) представляет собой количество напора или давления на стороне всасывания насоса (также называемое статическим подъемом) плюс сумма 1) высоты, на которую должна перекачиваться жидкость, плюс 2) потери на трение, вызванные шероховатость или коррозия внутренней трубы.

TDH = статическая высота + статическая подъемная сила + потери на трение

• Статический подъем — это высота, на которую поднимается вода, прежде чем она достигнет всасывающей стороны насоса.
• Статическая высота — это максимальная высота, достигаемая трубой на стороне нагнетания насоса.
• Потери на трение (или потери напора) – это потери на трение в трубе при заданном расходе.

Узнайте больше о центробежных насосах и основных расчетах.

Как использовать кривые производительности насоса при выборе оборудования: основы

Допустим, вы хотите узнать скорость потока, которую вы можете получить от насоса на рисунке 3 при частоте 60 Гц, когда расчетное давление составляет 80 фунтов на квадратный дюйм. В этом случае кривая показывает, что насос может достигать скорости потока 1321 галлон в час при давлении нагнетания 80 фунтов на квадратный дюйм.

Рис. 3. На этой кривой производительности насоса насос может создавать давление нагнетания 80 фунтов на квадратный дюйм при расходе 1321 галлон в час. Диаграммы характеристик насоса показывают расход по горизонтальной оси и давление по вертикальной оси.

Чтение кривых центробежного насоса, содержащих дополнительную информацию

Поскольку некоторые центробежные насосы работают в диапазоне мощностей, их кривые будут содержать дополнительную информацию. На рис. 4, например, показан насос мощностью от 2 до 10 лошадиных сил в зависимости от желаемой производительности.

Рис. 4. Насосы с регулируемой мощностью могут работать в различных сочетаниях напор/поток и с различными размерами рабочего колеса.

Дополнительные кривые см. в кривых производительности Alfa Laval LKH.

Размер трима крыльчатки

Размер крыльчатки — еще одна переменная, влияющая на соответствие требованиям к производительности. На приведенной выше кривой показаны размеры отделки крыльчатки в правом конце каждой кривой в диапазоне от минимального 4,33 дюйма до максимального 6,42 дюйма.

Уменьшение размера рабочего колеса позволяет ограничить насос определенными требованиями к производительности . Приведенная выше кривая показывает максимальную производительность насоса с рабочим колесом с полной настройкой, минимальную производительность насоса с рабочим колесом с минимальной настройкой и производительность, обеспечиваемую рабочим колесом с расчетной настройкой или с наибольшей настройкой рабочего колеса, соответствующей расчетным условиям. Рабочие колеса обычно обрезаются на 0,20 дюйма (или 5 мм) за раз.

Размер крыльчатки также является важным фактором при работе с жидкостями, чувствительными к сдвигу, или жидкостями, вязкость которых меняется под давлением.

Требуемый/доступный чистый положительный напор на всасывании

В дополнение к давлению и расходу кривая в нижней части рисунка 4 показывает NPSHr, что означает требуемый чистый положительный напор на всасывании. NPSHr — это минимальное давление, необходимое на стороне всасывания насоса, чтобы избежать кавитации или попадания воздуха в поток жидкости. NPSHr определяется насосом. Всегда хочется НПШа>НПШр.

НПШа, где «а» означает в наличии , определяется технологическим трубопроводом.

Вы всегда хотите, чтобы NPSH был больше, чем NPSHr. Без достаточного положительного всасывания насос будет кавитировать, что повлияет на производительность и срок службы насоса.

Переменные эффективности и производительности

Хороший КПД насоса означает, что насос не тратит энергию впустую для поддержания своей производительности. Ни один насос не эффективен на 100%, однако в работе ему приходится выполнять перекачку жидкостей.

При выборе комбинации насоса и двигателя учитывайте не только общую текущую потребность, но и будущую потребность, чтобы убедиться, что ваш выбор соответствует изменяющимся требованиям. С этой целью s Обычной практикой является адаптация насоса к параметрам производительности, а не к максимальной эффективности.

Например, , в то время как середина кривой эффективности насоса обычно находится там, где насос работает с максимальной эффективностью с точки зрения давления и расхода , движение вправо по кривой вверху показывает увеличение мощности, необходимой для поддержания потока скорость по мере увеличения напора. Например, для расхода 40 галлонов в минуту при напоре 80 футов требуется 2 л.с., но для поддержания расхода 40 галлонов в минуту при напоре 110 футов потребуется двигатель мощностью 3 л.с.

Вы можете проверять насосные системы, используя рабочие характеристики насосов. Как только вы определите точку наилучшего КПД (BEP) для вашего приложения, вы можете внести коррективы для повышения общей эффективности системы, например, добавить частотно-регулируемый привод (VFD) и изменить диаметр рабочего колеса насоса. Управление расходом путем регулировки скорости насоса с помощью частотно-регулируемого привода вместо напорных клапанов может привести к повышению эффективности и большей экономии энергии.

При параллельном использовании насосов можно увеличить подачу при том же напоре. Как показано на рис. 5, параллельное использование насосов дает скорость потока, которая является суммой скоростей потока насоса A и насоса B.

Наконец, кривые насосов с регулируемой скоростью показывают расход при различных оборотах в минуту, как показано на рис. 6.

рис. 5. Предположим, два одинаковых насоса, при параллельном использовании расход удваивается. Системная кривая показывает скорость потери давления. По мере увеличения расхода потери давления увеличиваются. Рисунок 6

2. Как читать кривую поршневого насоса

Насос прямого вытеснения (PD) производит один и тот же поток при заданной скорости (в оборотах в минуту — об/мин) независимо от давления нагнетания. Кривые объемного насоса дают вам информацию, необходимую для определения способности насоса создавать поток в условиях, влияющих на производительность насоса.

Насосы PD выпускаются в различных механических конструкциях, вот некоторые из них:

• Насосы с кольцевым поршнем
• Роторно-лопастные насосы
• Двухвинтовые насосы
• Винтовые насосы

Кривая поршневого насоса отвечает на несколько важных вопросов в процессе выбора насоса:

1. На какой расход рассчитан насос?
2. Насколько проскальзывание влияет на работу насоса?
3. Сколько л.с. требуется для ожидаемого давления?

Кривые отвечают на эти вопросы, отображая пересечения нескольких важных переменных, включая производительность, рабочую мощность, вязкостную мощность и требуемый чистый положительный напор на всасывании (NPSHr).

Производительность

Производительность, как показано на рис. 7, представляет собой объем жидкости, который насос может вытеснить при числе оборотов в минуту.

По мере увеличения числа оборотов поток насоса увеличивается с 0 галлонов в минуту или (галлонов в минуту) при 0 оборотах в минуту до примерно 130 галлонов в минуту при 500 оборотах в минуту. Помните, что некоторые калькуляторы кривых производительности могут включать такие единицы измерения, как литры в минуту (л/мин), поэтому при использовании калькуляторов проверяйте единицы расчета.

Рис. 7 . Кривая PD насоса показывает производительность насоса на горизонтальных линиях в единицах в минуту. В этом примере кривая показывает галлонов в минуту (GPM) и литров в минуту (LPM) в левом поле, а вертикальные линии указывают скорость насоса в оборотов в минуту (RPM) .

Важность вязкости при выборе насоса

Насосы прямого вытеснения обеспечивают постоянный поток жидкости при заданной скорости насоса. Однако при увеличении вязкости увеличивается сопротивление потоку, поэтому для поддержания потока в системе при более высокой вязкости насосам требуется большая мощность.

Низкая вязкость также влияет на производительность насоса в виде проскальзывания. Проскальзывание – это внутренняя рециркуляция жидкости с низкой вязкостью со стороны нагнетания насоса обратно на сторону всасывания насоса. Величина проскальзывания в насосе PD зависит от вязкости жидкости и давления нагнетания.

По мере увеличения давления нагнетания, сохраняя постоянную вязкость, больше жидкости просачивается со стороны нагнетания на сторону всасывания насоса, поэтому насос должен вращаться с более высокими оборотами для поддержания производительности.

На рис. 8 кривая объемного насоса показывает влияние вязкости на проскальзывание с коррекционной диаграммой. При изменении вязкости и давления поправка на проскальзывание указывает на то, что пропускная способность падает с максимума примерно 7 галлонов в минуту до минимума примерно 3,5 галлонов в минуту. Когда вязкость превышает 1000 сП, проскальзывание в жидкостных гигиенических насосах практически не происходит. Если проскальзывание не является фактором, используйте линию 0 PSI для определения расхода.

Поскольку насосы PD создают поток для перекачивания жидкостей с относительно высокой вязкостью, выбор насоса PD требует анализа трех основных факторов, влияющих на перекачку жидкости:

Динамическая вязкость жидкости , плотность и реакция на сдвиг .

Рис. 8. Поправка на проскальзывание учитывает изменения производительности насоса с учетом вязкости жидкости (сопротивления потоку) и давления нагнетания.

Динамическая вязкость

Динамическая вязкость является мерой сопротивления жидкости течению. Только на основании здравого смысла мы можем представить, что вода менее вязкая или менее текучая, чем кукурузный сироп, поэтому кукурузный сироп имеет более высокую вязкость, чем вода. Мы измеряем внутреннее сопротивление потоку как абсолютную вязкость (также называемую динамической вязкостью). Очень важно, чтобы используемая вязкость соответствовала условиям сдвига «в насосе» или скорости сдвига 800 или более с-1 (инверсные секунды). Как показывает следующее сравнение, различия в вязкости сильно различаются в зависимости от жидкости:

• При комнатной температуре абсолютная вязкость воды составляет около 1 сантипуаз (сП)
• При комнатной температуре абсолютная вязкость кукурузного сиропа составляет около 5000 сП (сП)

Плотность вес жидкости по объему.

Вода менее плотная, чем, например, кукурузный сироп, поэтому, если вы поместите равные объемы воды и кукурузного сиропа рядом, кукурузный сироп будет весить больше, чем вода. Кроме того, из-за различий в плотности воды и кукурузного сиропа вода будет плавать поверх кукурузного сиропа, если его смешать. Следующее сравнение показывает разницу в плотности воды и кукурузного сиропа в килограммах на кубический метр:

• Плотность воды: 1 г/см³ или 997 кг/м³
• Плотность кукурузного сиропа: 1,38 г/см³ или 1380 кг/м³

Сдвиг

Жидкости, чувствительные к сдвигу, при изменении вязкости, 00007 например, когда они ударяются о рабочее колесо внутри насоса. Некоторые жидкости становятся менее вязкими при увеличении силы (так называемое разжижение при сдвиге), в то время как другие становятся более вязкими при увеличении силы (так называемое загущение при сдвиге).

Для сравнения, ньютоновские жидкости, такие как вода, не меняют своей вязкости независимо от усилия сдвига.

Однако вязкость чувствительных к сдвигу веществ в технологической линии меняется. Обычные вещества, чувствительные к сдвигу, включают кетчуп, шампуни и полимеры; по мере увеличения сдвига во время обработки кетчупа вязкость кетчупа снижается.

Продолжая пример обработки кетчупа, в следующем разделе обсуждается дополнительная важная информация о характеристиках насоса: рабочая мощность л.с. (WHP), мощность вязкости (VHP) и требуемый положительный напор на всасывании (NPSHr).

Тормозная мощность

При выборе размера насоса PD важно выбрать правильную тормозную мощность. Тормозная мощность (BHP) — мощность, необходимая насосу для преодоления давления нагнетания. BHP определяется путем сложения рабочей мощности (WHP) и вязкостной мощности (VHP).

BHP = WHP + VHP

Чтобы правильно проанализировать тормозную мощность, вы должны сравнить рабочую мощность с вязкостной мощностью.

Рабочая мощность

Рабочая мощность (WHP) — это мощность, необходимая выбранному насосу PD для достижения желаемого расхода с учетом ожидаемого падения давления на компонентах системы. Компоненты, такие как клапаны, теплообменники и фильтры/фильтры, и это лишь некоторые из них. WHP иногда называют внешней мощностью.

Чтобы определить WHP, найдите пересечение ожидаемого перепада давления (PSI) и числа оборотов в минуту, как показано на рис. 9. Вспомните, что требуемое число оборотов в минуту было результатом требуемого расхода в сочетании с поправкой на проскальзывание, если таковая имеется.

Рис. 9. Рабочая мощность (WHP) — это мощность, необходимая для работы поршневого насоса. По мере увеличения давления со стороны нагнетания насоса для работы насоса требуется дополнительная мощность. Например, при 300 об/мин и 150 PSI насосу требуется 6,7 рабочей мощности.

Вязкость, мощность в л.с.

Поддержание производительности насоса при различной вязкости требует соблюдения минимальной мощности, как показано на рис. 10. Существует определенная минимальная мощность, необходимая для обеспечения вращения вращающихся частей насоса, с учетом вязкости жидкости в насосе. . VHP иногда называют внутренней мощностью л.с.

Чтобы получить требуемую мощность для приложения, добавьте WHP и VHP.

• WHP = 6,7
• VHP = 4
• Требуемая мощность 6,7 + 4 = 10,7

Рис. внутри насоса. При 300 об/мин и вязкости 500 сП насосу требуется 4 VHP.

ПОСЛЕДУЮЩИЕ ШАГИ

Как переработчику вам нужен насос, который безопасно и эффективно перекачивает продукт из точки А в точку Б. Но при таком большом разнообразии насосов, двигателей и применений выбрать правильный насос может быть сложно.
