Профили металлические

Металлический профиль — это один из самых популярных способов крепления разного рода строительных материалов, использующихся при ремонте помещения.

Самым популярным в использовании является П-образный металлический профиль, правильный монтаж которого напрямую влияет на надежность и качество всей конструкции в целом.

Следовательно, перед тем, как купить металлический профиль, нужно хорошо изучить все его технические параметры и подобрать наиболее оптимальный тип фиксации изделий.

Наиболее интересной темой в данной области является способ крепления металлических профилей друг к другу, а также дальнейшее присоединение к ним декоративных гипсокартонных панелей.

Что представляет собой металлический профиль?

Строительный металлический профиль представляет собой П-образную планку. Главным предназначением данных профилей является крепеж строительного материала при внутренней отделке помещений.

Сравнить конструкцию из П-образных металлических профилей можно с деревянной обрешеткой. Отличие заключается в том, что изделия из металла значительно экономят площадь пространства и гарантируют наиболее точное совпадение с используемыми монтажными элементами.

На сегодняшний день металлический профиль наиболее часто используются с облицовкой из гипсокартона. В таких ситуациях нередко возникает необходимость соединения отдельных крепежных элементов друг с другом. Более того, скрепление требуется не только П-образных профилей аналогичных параметров, но и другой вспомогательной фурнитуры (крестовины, уголки, переходники и др.).

Применяется дополнительная фурнитура к металлическим профилям для того, чтобы сведение нескольких металлических профилей между собой было наиболее точным и надежным. Необходимость использования данных элементов возникает не всегда, но специалисты советуют как можно чаще прибегать к данным действиям.

Принцип монтажа профиля к профилю зависит от определенной ситуации. Стандартный пример – это стык в крестовине (место пересечения двух профилей с созданием «узла»). Реализация данного типа крепежа происходит различным образом, но чаще всего это применение той же фурнитуры, идущей в комплекте с изделием.

Крепление металлических профилей друг к другу

Вся особенность крепления П-образных металлических строительных профилей заключается в том, что каждая конструкция по-своему уникальна. Все различия зависят лишь от параметров конкретного металлического профиля, к которым относится наличие отверстий, проемов, перфорации. Все перечисленные особенности значительным образом упрощают установку конструкции (обрешетки).

Монтаж металлической обрешетки может быть выполнен грубым способом (саморезами с полным игнорированием технологических отверстий) или же с полным соблюдением инструкции. В прилагаемых документах прописаны все рекомендации использования подготовленных отверстий в металлических профилях.

Гипсокартон крепится на металлическую обрешетку именно в соответствии с инструкцией, поскольку данный способ отличается большим количеством достоинств. Главной положительной характеристикой такого принципа монтажа является надежность готовой конструкции. Но, как и в любой ситуации, имеется ряд отрицательных моментов, одним из которых является необходимость использования заклепок. Именно поэтому перед тем, как купить металлический профиль, необходимо произвести точные замеры и тщательные расчеты. Хотя, на деле нередко бывает, что все предварительные работы и намеченные схемы не соответствуют действительности по различным причинам.

Крепление металлического профиля к стене

Изначально необходимо придумать конфигурацию, на основе которой, будет осуществляться монтаж обрешетки. Например, это может быть крепление металлических профилей «крест-накрест» или же параллельно вдоль стены. В последнем случае связывать профили между собой нет необходимости. При этом для исключения функции усиления при скреплении установка должна осуществляться жестким способом.

При креплении металлического профиля к стене с дальнейшим монтажом гипсокартона необходимо использовать для большей жесткости саморезы или дюбели. Также используются распорные элементы, которые усиливают метизы. Важно знать, что использование (ввинчивание) дюбелей происходит без захвата профильной основы. Для данной цели применяется специальная фурнитура для металлических строительных профилей: скобяные детали хомуты. Такие элементы сами производят захват планки, обеспечивая фиксацию краев при помощи метизов. Если в комплекте с изделием фурнитура не идет, то ее необходимо купить вместе с металлическим профилем.

Крепление металлического профиля к потолку

Потолочный монтаж металлических профилей для последующего крепления гипсокартона осуществляется тем же методом, что и настенный. Нередко в данный принцип вносятся существенные изменения, которые зависят от установки панелей декоративного назначения. Суть в том, что современные декоративные отделочные материалы используются и для формирования одноуровневого потолка, и для многоуровневой конструкции. В последнем случае схема крепления гипсокартонных панелей на металлические профили будет гораздо сложнее. Также используются дюбели, саморезы и хомуты из для создания первого уровня обрешетки. В дальнейшем уже к нему крепятся панели второго уровня, закрывающие выступающие части поверхности.

Соединение металлических профилей между собой

Металлические строительные профили соединяются друг с другом двух основных схем: техника наращивания и крестообразное соединение (упоминалось выше по тексту). И в том и в другом случае необходимо следование инструкции, которая предполагает применение специальной фурнитуры.

Для наращивания (удлинения) П-образных профилей используются стыковые сегменты – металлические профильные фиксаторы. В данные элементы вводятся окончания планок, после чего они закрепляются пресс-шайбой.

Для крестообразной схемы применяется сегмент-краб – крестовина, в которую вводятся четыре конца, фиксирующиеся тем же способом, как и при сращивании, т.е. пресс-шайбой. Иногда для финальной фиксации металлических профилей применяются другие специальные детали.

Изгиб металлического профиля

Изгиб профиля не осуществляется для закрытых металлических профилей, имеющих форму трубы или прямоугольника. Данная операция возможна лишь в отношении плоских моделей.

Сначала специальными ножницами для резки металла необходимо подготовить надрезы, которые облегчат правильное осуществление сгиба. К таким способам прибегают, когда реализовываются нестандартные проекты по облицовке помещения.

Осуществление монтажа подвесных элементов

Подвес – это плоская металлическая перфорированная деталь, относящаяся к фурнитуре основного вида металлического профиля. Иными словами, это вспомогательный сегмент, применяемый с целью усиления всей обрешетки, а также для конструирования сложной схемы.

Металлические профили для гипсокартонных панелей крепятся к стене с подвесом с помощью предварительно подготовленной схемы фиксации. Затем метизы закручиваются через перфорацию в профиле.

Характеристика способов фиксации металлических строительных профилей

Механический принцип фиксации – применение широкого спектра метизов, начиная с пресс-шайб, заканчивая саморезами. Специалисты и домашние мастера считают, что данный способ является самым целесообразным и надежным. Правда, бывают разногласия в отношении подбора необходимого метиза. Больше всего положительных отзывов имеют комплектные пресс-шайбы с шурупами, которые загоняются в перфорацию. Иногда при необычных вариациях такой монтаж невозможен, следовательно, используются саморезы и дюбели.

Гипсокартонные панели также крепятся к металлическим профилям при помощи шурупов и саморезов. Важно следить за тем, чтобы не происходило деформации листов. С этой целью предварительно нужно подготовить отверстия в гипсокартоне, служащие для дальнейшего ввода в них крепежных элементов.

В заключении стоит сказать, что облицовка пространства декоративными отделочными материалами – очень щепетильная процедура, требующая внимательности и аккуратности. Подготавливаясь к данному процессу важно непросто разобраться в креплении металлических профилей, но и произвести точные расчеты и планирование дальнейших работ. Помните, что применяя широкие профили, Вы «съедаете» пространство, делая его уже.

Купить металлический профиль Вы можете в специализированных строительных магазинах, а также в торговой сети «Планета Электрика».

Вам будет интересно:

Профиль для светодиодной ленты

Перфорированный кабельный лоток: применение и монтаж

Профиль ЛСТК, металлическая конструкция, здание, оцинкованная балка, строительство

Оцинкованный профиль – это легкий и прочный материал, который используется в строительстве для монтажа каркасов различного назначения. Изделия выпускаются в ассортименте по форме и размеру, отличаются удобством в использовании и долговечностью.

Основные виды поперечных сечений эффективных гнутых профилей: швеллерообразные, С-образные, Z-образные, и Сигма-образные профили.

ЛСТК профили изготавливаются путем профилирования в холодном состоянии из листовой стали толщиной 0,5…4 мм и более на профилегибочных станах и на гибочных прессах. Процесс профилирования заключается в последовательном изменении формы поперечного сечения исходной заготовки при прохождении её через ряд вращающихся горизонтальных и вертикальных валков (роликов).

Проблема коррозионной стойкости таких профилей решается оцинкованием, а также покрытием защитными полимерными материалами. Причем нанесение цинкового или полимерного покрытия, как правило, происходит на крупных сталелитейных предприятиях. Оцинкованную ленту (штрипс) – исходное сырье для холодного формования профилей ЛСТК – выпускают Северсталь, НЛМК, ММК.

Для изготовления ряда профилей, таких как металлический оцинкованный профиль, профиль шляпный, гнутый оцинкованный профиль, используют технологии и оборудование, которые позволяют исключить человеческий фактор, который каким-нибудь неблагоприятным образом может повлиять на качество и точность изготовления деталей.
Кроме того, каждый металлический профиль изготавливается так, чтобы расходы на материалы были минимальными. Ведь чем ниже себестоимость продукции – тем выгоднее цена металлопрофилей.

Сферы применения оцинкованного гнутого профиля ЛСТК.

Монтаж кровли.

Устройство вентилируемых фасадов.

Строительство ангаров, складов, производственных цехов, автосервисов, автомоек, теплиц, коровников и многих других зданий.

Изготовление несущих конструкций.

Монтаж перегородок, заборов, ограждающих конструкций.

Устройство подвесных и фальшпотолков.

Сооружение металлического каркаса для крепления теплоизоляционных и отделочных материалов и т. д.

Виды профилей ЛСТК.

ПС – стоечный. Каркасный оцинкованный профиль данного типа используется для устройства вертикальных опор при монтаже перегородок и облицовке стен. Изделие крепится непосредственно к стене. Дополнительная отбортовка на металлических п-образных планках придает им повышенную жесткость, не допускают прогиба под нагрузкой. Высокие стенки допускают возможность прокладки кабеля со слабым током под отделкой.

ПН – направляющий. Изделия имеют п-образную форму и используются в качестве перемычек между стойками каркаса. В направляющих профилях из оцинкованной стали уже имеются готовые отверстия для вкручивания саморезов.

ПУ – угловые. Металлические планки такой формы используются для выравнивания и укрепления внешних и внутренних углов. Оцинкованные угловые профили защищают торцы отделочных материалов от механических повреждений, придают оформлению более аккуратный вид.

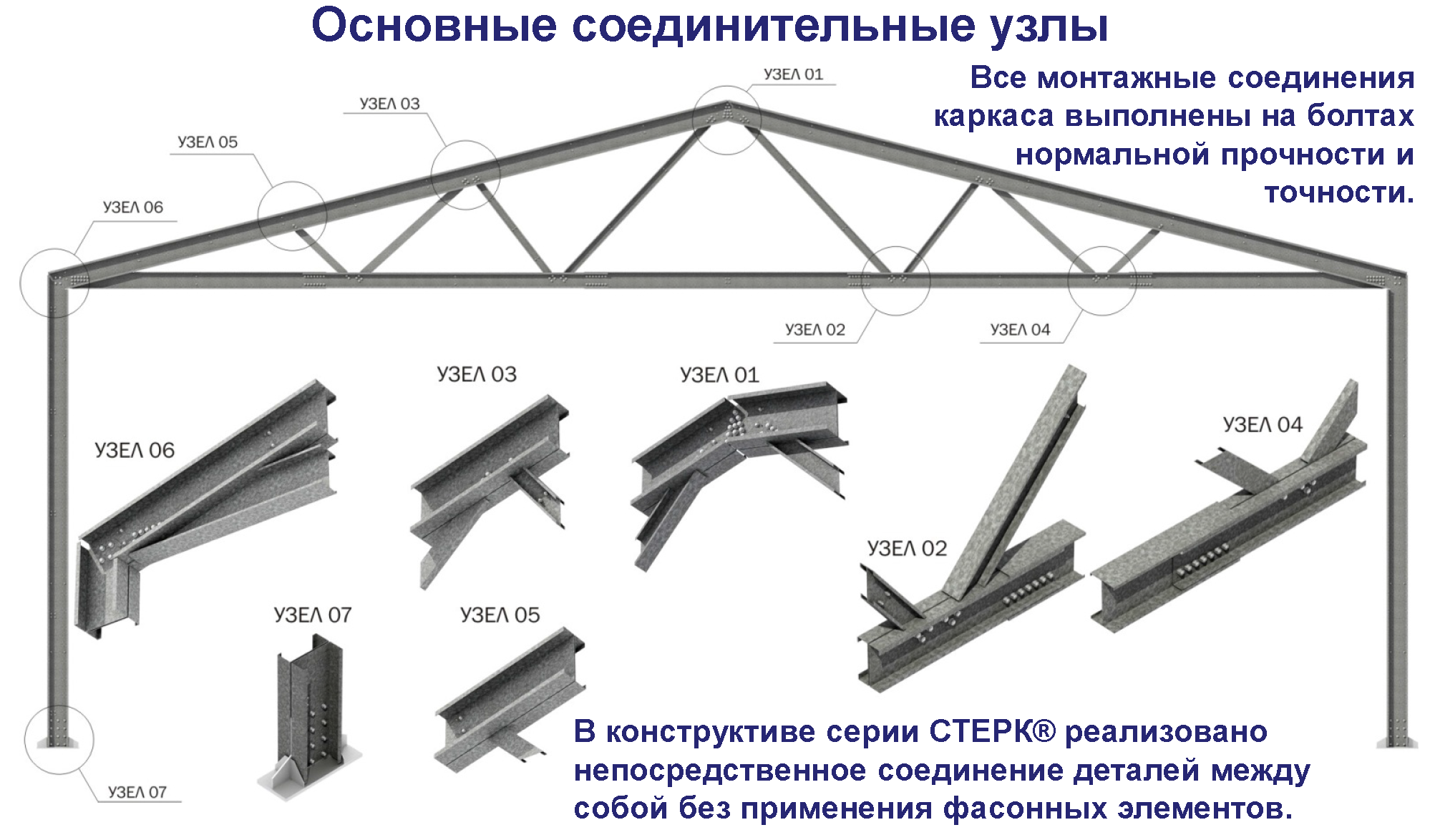

Изготовление несущих конструкций (легкие стальные тонкостенные конструкции — ЛСТК)

Производство металлического, шляпного и гнутого оцинкованного профиля и легких стальных тонкостенных несущих конструкций, проектирование металлокаркасных зданий, сооружений, складских помещений из легких металлических конструкций осуществляется из высококачественного ЛСТК профиля, который изготавливается из тонколистовой оцинкованной стали путем профилирования.

Легкие стальные тонкостенные конструкции (ЛСТК) — плод многолетнего тесного сотрудничества инженеров, конструкторов, архитекторов, промышленных производителей. Благодаря этой технологии перед строителями открылись новые возможности по повышению качества и точности строительных работ, снижению затрат и значительному сокращению сроков строительства.

Благодаря ЛСТК можно быстро и эффективно строить каркасные здания самого различного назначения с применением различных типов каркаса. Использование этой технологии позволяет строить абсолютно разные по своему функциональному назначению объекты: это может быть гараж, офисно-складское здание, торговый центр или общежитие, а также часть здания: например каркас покрытия, перекрытие, стены.

Наиболее универсальный вид несущих конструкций покрытий и перекрытий – стальные балки. За многие десятилетия применения в строительстве эта конструкция неоднократно модернизировалась, отвечая требованиям времени.

Высокая степень заводской готовности, свойственная выпускаемым металлургической промышленностью горячекатаным балкам, является их несомненным преимуществом по сравнению с балками ЛСТК, однако необходимо отметить низкую эффективность таких балок, связанную с нерациональным распределением материала между поясами и стенкой, которая, оставаясь недогруженной, составляет до половины площади сечения, а также невыгодное с точки зрения расхода металла соотношение высоты балок к перекрываемому ими пролету.

Этих недостатков лишены балки ЛСТК, составленные из тонкостенных профилей.

Основы формирования подобных систем едины в своем подходе – это стремление увеличить долю металла в поясах относительно доли металла в стенках и, соответственно, максимальное уменьшение толщины стенки балки ЛСТК, что приводит к уменьшению расхода материала.

Главные плюсы ЛСТК — это легкость монтажа, широкая область применения технологии, малый удельный вес конструкций, низкая эксплуатационная стоимость.

Использование таких конструкций в сооружении зданий позволяет сэкономить деньги и время, учесть все эксплуатационные (не говоря уже об архитектурных) требования заказчиков, быстро получить исходно-разрешительную документацию на строительство и при необходимости легко перенести сооружение на другую площадку.

С использованием тонкостенных оцинкованных профилей реализуются любые конструктивные решения.

Оцинкованный строительный профиль ЛСТК применяется в самых различных областях современного строительства. Он получил свою популярность благодаря сочетанию целого рядя положительных качеств и характеристик, что делает данный материал оптимальным по соотношению цена/качество.

Профиль ЛСТК, будь то отдельный профиль или балка (составное сечение из нескольких профилей ЛСТК) или оцинкованный уголок, имеет широкий спектр применения. Его используют при отделочных работах, при строительстве зданий и сооружений, при проведении реконструкции и ремонта. С его помощью создаются подвесные конструкции и перегородки, фасады зданий и сооружений, потолки и стены из гипсокартона. Данный профиль применяется при создании элементов декора помещения и функциональных деталей.

Благодаря оцинкованному покрытию профиль может применяться и при проведении наружных работ. Это делает его устойчивым к воздействию влаги и температуры. Он не подвергается воздействию коррозии и служит достаточно долгий срок.
На сегодняшний день использование ЛСТК профиля становится популярнее. Это связано с тем, что профиль имеет форму, которая не изменяет свою геометрию и устойчива к изменению влажности и температуры окружающей среды. Кроме того, на металле не образуется грибок, разрушающий конструкцию. Временем уже доказана надёжность и стабильность данного строительного материала.

Современная промышленность выпускает ЛСТК профиль самой разной формы и размера. Конкретные показатели выбираются исходя из необходимой сферы применения. Благодаря этому профиль можно использовать и как основу для легких конструкций некапитальных строений, и как основной элемент металлического каркаса серьезных быстровозводимых зданий различного назначения. Так же возможно строительство отдельных быстровозводимых модулей и сооружений. Конструкция получается прочной и способной справляться с внешним воздействием.

Профиль здания Определение | Law Insider

Все, что нужно знать о профиле ИПН в строительстве

Профиль IPN очень полезен в строительстве и общестроительных работах, благодаря тому, что он обеспечивает дополнение при проектировании: колонны, балки для зданий и т. д.

Профиль IPN: характеристики, преимущества и функции

Надежная конструкция достигается благодаря правильному выбору материалов. Ламинированные изделия являются фундаментальной основой при реализации конструкций для строительных и гражданских работ. В этой статье мы рассмотрим особый тип ламинированных профилей: профиль IPN, где мы объясним характеристики, преимущества и функции этого профиля.

Какими характеристиками обладает профиль IPN?

hierro_structural_profile_1_0Изначально они изготавливаются из конструкционного и жаропрочного чугуна, что делает их устойчивыми к износу, ударам и коррозии. С другой стороны, они очень практичны в области сварки.

Как видно на изображении, он имеет двойную Т-образную форму и обычный размер по толщине.

Отличаются от других профилей тем, что имеют крылья, перпендикулярные центральному телу, то есть душе. На своей внутренней стороне они имеют наклон 14% по отношению к внешним сторонам. Крылья на стыке граней закруглены, поэтому они идеально подходят для горячей прокатки, сварки, завинчивания и экструзии.

Эти профили обозначаются буквами IPN, за которыми следует число, которое указывает на номинальную высоту профиля и выражается в миллиметрах. Аналогичным образом, минимальная высота составляет 80 мм, а максимальная — 600 мм, но чаще всего используется высота от 100 до 200 мм.

Каковы преимущества использования этого типа профиля?

Как правило, при возведении конструкции она не может быть ни настолько тяжелой, чтобы рухнуть, ни настолько легкой, чтобы не держаться прочно. Вот почему удобно использовать этот профиль, так как он имеет тенденцию к облегчению веса. Разберем некоторые преимущества использования:

Простота установки, так как имеет очень упрощенную и практичную конструкцию.

Легко адаптируется ко всем видам потребностей, в зависимости от требуемой конструкции.

Они предлагают простое и быстрое решение для прямых гибочных балок.

Для каких функций можно использовать профиль IPN?

Во многих случаях они используются для поддержки или просто удержания. Они также используются в качестве отделки высоты и внутренней отделки потолков. В соответствии с потребностью, которая у вас есть, таким же будет и использование, которое вам будет дано. Профессионал тщательно анализирует характеристики и видит, подходит ли он в нужное вам место.

Например, специалист обращает внимание на мелкие детали, такие как форма, если она плоская, угловая, круглая, П-образная, Т-образная, квадратная и так далее. Если требование указывает на профиль, который позволяет соединить две поверхности или гарантировать большую прочность и армирование в высотном здании, профиль IPN играет жизненно важную роль.
