технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Оглавление:

1. Технические параметры
2. Расшифровка маркировки
3. Область применения
4. Стоимость панелей разных серий

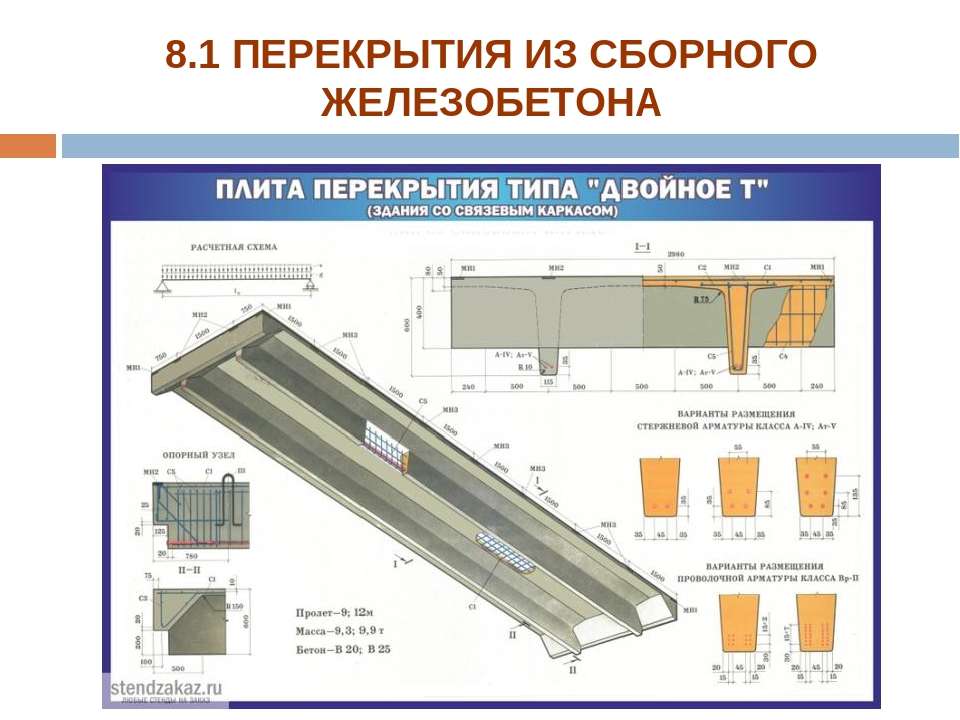

Описание конструкции, характеристики и особенности

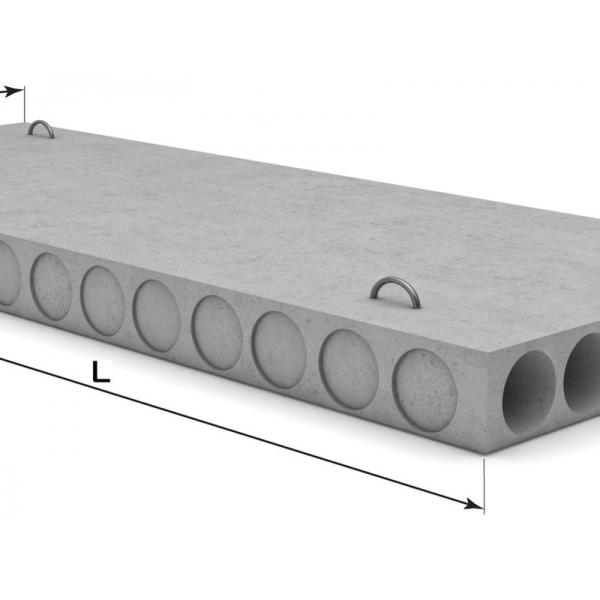

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

• Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
• Улучшить изоляционные способности здания.
• Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
• Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

Серия	Несущая способность, кг/м2	Размеры (длина× ширина× толщина), мм	Вес, кг	Цена за 1 шт, рубли
ПК 16.10-8	800	1580×990×220	520	2 930
ПК 20.12-8		1980×1190×220	750	4 340
ПК 30.10-8		2980×990×220	880	6 000
ПК 36.10-8		3580×990×220	1060	6 410
ПК 45.15-8		4480×1490×220	2120	12 600
ПК 60.18-8		5980×1780×220	3250	13 340
ПК 90.15-8		8980×1490×220	4190	40 760
2ПК 21. 12-8	800	2080×1190×220	950	3 800
2ПК 62.10-8		6180×990×220	2425	8 730

Расчёт многопустотной плиты по предельным состояниям первой группы

2. Расчёт многопустотной плиты по предельным состояниям первой группы

Исходные данные. Многопустотная плита из тяжелого бетона класса В40 опирается поверху на железобетонные ригели каркаса, пролет ригелей – l_p=5,9м. Нормативное значение временной нагрузки 3,5кПа. Требуется рассчитать и законструировать плиту перекрытия. Класс рабочей арматуры принять А-V.

2.1 Расчет плиты по предельным состояниям первой группы

2.1.1 Расчётный пролёт и нагрузки

Для установления расчётного пролёта плиты предварительно задаёмся размерами сечения ригеля:

h_p=(1/12)*l_p=(1/12)*590=50см, b_p=0.5*h_p=0.4*50=20см.

При опирании на ригель поверху расчётный пролёт плиты составит:

l_o=l-b_p/2=6,4-0,2/2=6,3м.

Рекомендуемые материалы

Подсчёт нагрузок на 1м² перекрытия сводим в таблицу 1.

Таблица 1 – Нормативные и расчётные нагрузки на 1м² перекрытия

На 1м длины плиты шириной плиты 2,1м действуют следующие нагрузки, Н/м: кратковременная нормативная pⁿ=1050*2,1=2205; кратковременная расчетная р=1260*2,1=2646; постоянная и длительная нормативная qⁿ=6130*2,1=12873; постоянная и длительная расчетная q=7074*2,1=14855,4; итого нормативная qⁿ+pⁿ=12873+2205=15078; итого расчетная q+p=14855,4+2646=17501,4.

2.1.2 Усилия от расчётных и нормативных нагрузок

Расчётный изгибающий момент от полной нагрузки:

M=(q+p)*l²₀*g_n/8=17501,4*6,3²*0.95/8=82487,4Н^.м.

Расчетный изгибающий момент от полной нормативной нагрузки:

Mⁿ=(qⁿ+pⁿ)*l²₀*g_n/8=15078*6,3²*0.95/8=71065,4Н^. м.

То же, от нормативной постоянной и длительной временной нагрузок:

M_ld=qⁿ*l²₀*g_n/8=12873*6,3²*0.95/8=60672,9Н^.м.

То же, от нормативной кратковременной нагрузки:

M_сd=рⁿ*l²₀*g_n/8=2205*6,3²*0.95/8=10392,6Н^.м.

Максимальная поперечная сила на опоре от расчетной нагрузки:

Q=(q+p)*l₀*g_n/2=17501,4*6,3*0.95/2=52372,9Н.

То же, от нормативной нагрузки:

Qⁿ=(qⁿ+pⁿ)*l₀*g_n/2=15078*6,3*0.95/2=45120,9Н.

То же, от нормативной нагрузки:

Qⁿ_ld=qⁿ*l₀*g_n/2=12873*6,3*0.95/2=38522,5Н.

2.1.3 Установление размеров сечения плиты

Плиту рассчитываем как балку прямоугольного сечения с заданными размерами bxh=210х22см (где b – номинальная ширина, h – высота плиты). Проектируем плиту одинадцатипустотной. В расчете поперечное сечение пустотной плиты приводим к эквивалентному двутавровому сечению. Заменяем площадь круглых пустот прямоугольниками той же площади и того же момента инерции.

Вычисляем:

h₁=0.9*d=0.9*15.9=14.3см;

h_f=h_f’=(h-h₁)/2=(22-14.3)/2=3.8см;

тогда приведенная толщина ребер равна:

b_p=b=b_f’-n*h₁=207-11*14.3=49,7см,

где b_f’=207см – расчетная ширина сжатой полки.

Приведенная толщина бетона плиты:

h_red=h-(n*p*d²)/4b=22-(11*p*15.9²)/(4*207)=11.5см>10 см.

Рабочая высота сечения h₀=22-3=19см.

Толщина верхней и нижней полок h_f=(22-15.9)^.0.5=3см.

Ширина ребер: средних – 2.9см, крайних – 3см.

Плита изготавливается из тяжелого бетона класса В40, имеет предварительно напрягаемую рабочую арматуру класса А-VI с электротермическим натяжением на упоры форм. К трещиностойкости плиты предъявляются требования 3-ей категории. Изделие подвергают тепловой обработке при атмосферном давлении.

Бетон тяжёлый класса В40

Призменная прочность бетона нормативная: R_bn=R_b,ser=29МПа, расчётная R_b=22МПа, коэффициент условий работы бетона g_b2=0.9; нормативное сопротивление при растяжении R_btn=R_bt,ser=2.1МПа, расчётное R_bt=1.4МПа; начальный модуль упругости бетона E_b=32.5*10³МПа.

Передаточная прочность бетона R_bp устанавливается так, чтобы при обжатии отношение напряжений s_bp/R_bp£0.75.

Арматура продольная класса A—VI

Нормативное сопротивление R_sn=R_s,ser=980МПа,

Расчётное сопротивление R_s=225МПа,

Модуль упругости E_s=1.9*10⁵МПа.

Предварительное напряжение арматуры назначаем таким образом, чтобы выполнялись условия . При электротермическом способе натяжения:

Принимаем s_sp=600МПа.

Определяем коэффициент точности натяжения арматуры

где n – число стержней напрягаемой арматуры, принимаем n=8.

.

При благоприятных влияниях предварительного напряжения g_sp=1-0.1=

=0.9. При проверке по образованию начальных трещин в верхней зоне плиты g’_sp =1+0.1=1.1. Значение предварительного напряжения с учётом точности натяжения арматуры составит 0.9*600=540МПа.

2.1.5 Расчёт прочности плиты по сечению, нормальному к продольной оси

При расчёте прочности, сечение плиты принимается тавровым (полка нижней растянутой зоны в расчёт не вводится). Размеры сечения показаны на рисунке 2б.

Вычисляем:

Находим

Высота сжатой зоны сечения:

следовательно, нейтральная ось проходит в пределах сжатой полки, и сечение рассчитывается как прямоугольное шириной b_f^’=207см. Вычисляем характеристики сжатой зоны

ω=0,85-0,008·R_b=0,85-0,008·22·0,9=0,69

Вычисляем граничную высоту сжатой зоны

ξ_R=

где σ_SR=R_s+400- σ_SP2

σ_SP=0,6R_sn=0,6·785=471 МПа

σ_SP2=γ_sp· σ_SP·0,7=0,84·471·0,7=276,95 МПа

σ_SR=680+400-276,95=803,1 МПа

Поскольку соблюдается условие x<x_R (0. 034<0.43), то расчётное сопротивление арматуры умножается на коэффициент условий работы g_s6:

где h=1.15 – коэффициент, принимаемый равным для арматуры класса A-V.

Требуемую площадь сечения рабочей арматуры определяем по формуле:

где h=1-0.5x=1-0.5*0.058=0.971.

Принимаем в качестве предварительно напряжённой продольной рабочей арматуры три стержня арматуры класса A-V 3Æ16мм с общей площадью A_sp=6,03см². Арматура устанавливается в четвертом слева и крайних рёбрах плиты.

2.1.6 Расчёт прочности плиты по наклонным сечениям

По конструктивным требованиям в многопустотных плитах высотой не более 30см поперечная арматура не устанавливается, если она не нужна по расчету. Проверим необходимость постановки поперечной арматуры расчетом. Проверяем условие: Q£ 0.3j_w1j_b1R_b b h₀,

где Q – поперечная сила на опоре от расчетной нагрузки; Q=52,37кН,

j_w1=1, так как поперечная арматура отсутствует;

j_b1=1-0. 01R_b=1-0.01*22=0.78.

Условие:

52,37<0.3*1*0.78*22*10^-1*49,7*19,

52,37кН<486,13кН, выполняется,

следовательно, прочность плиты по наклонной полосе между наклонными трещинами обеспечена.

Поперечную арматуру в плите можно не устанавливать, если выполняются условия:

а) Q_max£2.5*R_bt*b*h₀; Q_max=Q.

52,37<2.5*1.4*10^-1*49,7*19,

52,37кН<330,51кН, условие выполняется.

б) Q₁£M_b1/c, Q₁=Q_max-q₁*c=52,37-11,88*0.475=46,73кН,

где с — проекция наклонного сечения, принимаем:

с=2,5h₀=2,5*19=47,5см;

q=g^p*b*g_f=8,334*1,5*0,95=11,88кН/м,

М_b1=j_b4(1+j_n)g_b2R_bt*b*h₀²;

j_b4=1.5- для тяжелого бетона; j_n=0;

где Р=A_sp(s_sp-100)=5,96*(540-100)*0. 1=262кН – усилие предварительного обжатия,

100МПа – минимальное значение суммарных потерь предварительного напряжения.

Принимаем j_n=0.5.

М_b1=1,5*(1+0,22)*0,9*1,4*10^-1*49,7*19²=4137кН*см.

М_b1/с=4137/47,5=87,09кН.

Условие Q₁£М_b1/с:

46,73кН<87,09кН выполняется,

следовательно, поперечную арматуру в плите не устанавливаем.

На приопорных участках длиной l/4 арматуру устанавливаем конструктивно Æ4 Вр-I с шагом S=h/2=22/2=11см, в средней части пролёта поперечную арматуру не устанавливаем.

2.2 Расчет плиты по предельным состояниям второй группы

2.2.1 Геометрические характеристики сечения

При расчёте по 2-ой группе предельных состояний в расчёт водится двутавровое сечение плиты (рисунок 2в).

Площадь приведённого сечения:

расстояние от нижней грани до центра тяжести приведённого сечения:

момент инерции сечения:

момент сопротивления сечения:

упругопластический момент сопротивления по растянутой зоне

здесь g=1. 5 для двутаврового сечения при 2<b_f/b=207/49,7=4,2<6,0.

Упругопластический момент по растянутой зоне в стадии изготовления и обжатия W_pl’=W_pl=20343см³.

Расстояния от ядровых точек – наиболее и наименее удалённой от растянутой зоны (верхней и нижней) – до центра тяжести сечения:

2.2.2 Потери предварительного напряжения

Расчёт потерь выполняем в соответствии с требованиями СНиП 2.03.01-84*. Коэффициент точности натяжения арматуры принимаем g_sp=1.0.

Потери s₁ от релаксации напряжений при электротермическом натяжении высокопрочных канатов:

s₁=0.03*s_sp=0.03*600=18МПа.

Потери s₂ от температурного перепада между натянутой арматурой и упорами равны нулю, так как при пропаривании форма с упорами нагревается вместе с изделием.

Потери от деформации анкеров s₃ и формы s₅ при электротермическом способе равны нулю. Поскольку арматура не отгибается, потери от трения арматуры s₄ также равны нулю.

Усилие обжатия

Эксцентриситет силы Р₁ относительно центра тяжести сечения е_ор=у₀-а=11-3=8см. Определим сжимающие напряжения в бетоне:

где Mg=q*l²/8=(2,07*3,0)*6,4²/8=31,8кНм – изгибающий момент в середине пролета плиты от собственного веса,

l=6,4м – расстояние между прокладками при хранении плиты.

Устанавливаем значение передаточной прочности бетона из условия s_bp/R_bp£0.75, но не менее 0.5В (В — класс бетона):

0,78МПа,

0,5 B=0,5*40=20МПа.

Принимаем R_bp=20МПа, тогда:

при расчёте потерь от быстронатекающей ползучести s₆ при

 <

Итак, первые потери s_los1=s₁+s₆=18+0,79=18,79МПа.

С учётом потерь s_los1:

Р₁=А_sp(s_sp-s_los1)=5,96*(600-18,79)*10^-1=346,4МПа.

Отношение .

Из вторых потерь s₇…s₁₁ при принятом способе натяжения арматуры учитываются только потери s₈ от усадки бетона и потери s₉ от ползучести бетона.

Для тяжёлого бетона классов В40 и ниже s₈=40МПа.

Так как s_bp/R_bp<0.75 то s₉=127.9*s_bp/R_bp=112,5*0,029=3,26МПа.

Вторые потери s_los2=s₈+s₉=40+3,26=43,26МПа.

Полные потери s_los=s_los1+s_los2=18,79+43,26=62,05МПа<100МПа, принимаем s_los=100МПа.

Усилие обжатия с учётом полных потерь:

Р₂=А_sp(s_sp-s_los)=5,96*(600-100)*10^-1=298кН.

2.2.3 Расчёт по образованию нормальных трещин

Образование нормальных трещин в нижней растянутой зоне плиты не происходит, если соблюдается условие M_n=71,065кН*м£M_{crc(Mcrc – момент образования трещин):}

Поскольку M_n<M_crc (71,065<79,52), то в нижней зоне плиты трещины не образуются.

Проверим, образуются ли начальные трещины в верхней зоне плиты от усилия предварительного обжатия. Расчётное условие:

здесь R_bt,p=1МПа – нормативное сопротивление бетона растяжению, соответствующее передаточной прочности бетона R_bp=20МПа;

Р₁ — принимается с учётом потерь только s₁, Р₁=346,4кН;

M_g – изгибающий момент в середине пролёта плиты от собственного веса, M_g=31,8кН*м.

Вычисляем: 1.12*346,4*(8-5,72)£1*10^-1*20343,5+31,8, 884,57кН*см<2066,2кН*см.

Условие выполняется, значит, начальные трещины в верхней зоне плиты от усилия предварительного обжатия не образуются.

2.2.4 Расчёт прогиба плиты

Для однопролётной шарнирно опертой балочной плиты прогиб можно определить по формуле:

где 1/r – кривизна оси элемента при изгибе. Кривизна оси элемента, где не образуются трещины при длительном действии нагрузки:

где j_b1=0. 85 – коэффициент, учитывающий снижение жесткости под влиянием неупругих деформаций бетона растянутой зоны;

j_b2 – коэффициент, учитывающий снижение жёсткости (увеличение кривизны) при длительном действии нагрузки под влиянием ползучести бетона сжатой зоны при средней относительной влажности воздуха выше 40%, равна 2; j_b2 – то же, при кратковременной нагрузке равна 1.

Так как в растянутой зоне плиты трещины не образуются, то кривизна оси (без учета влияния выгиба):

где  – кривизна соответственно от кратковременных и от постоянных и длительных нагрузок,

Тогда прогиб будет равен:

От постоянной и длительной временной нагрузок:

Тогда прогиб будет равен:

Тогда полный прогиб будет равен:

2.3 Проверка панели на монтажные нагрузки

Панель имеет четыре монтажные петли из стали класса А-1, расположенные на расстоянии 70см от концов панели (рисунок 3а). С учётом коэффициента динамичности k_d=1.4 расчётная нагрузка от собственного веса панели:

где собственный вес панели; b_п – конструктивная ширина панели; h_red – приведённая толщина панели; r — плотность бетона.

Расчётная схема панели показана на рисунке 3б. Отрицательный изгибающий момент консольной части панели:

Этот момент воспринимается продольной монтажной арматурой каркасов. Полагая, что z₁=0.9*h₀=0.9*19=17.1см, требуемая площадь сечения указанной арматуры составляет:

Если Вам понравилась эта лекция, то понравится и эта — 49 Кавитация.

что значительно меньше принятой конструктивно арматуры 3Æ16 А-II, А_s=5,96см².

При подъёме панели вес её может быть передан на две петли. Тогда усилие на одну петлю составляет

Площадь сечения арматуры петли

принимаем конструктивно стержни диаметром 14 мм, А_s=1,539см².

Меньше значит больше с многопустотными плитами

Универсальный продукт для многих целей

Пустотные плиты представляют собой сборные плиты из предварительно напряженного бетона, обычно используемые при устройстве полов в многоэтажных жилых, коммерческих, офисных и промышленных зданиях. Также можно использовать многопустотные плиты в вертикальной или горизонтальной установке в качестве стен или шумозащитных экранов. Плиты были особенно популярны в Северной Европе, где основное внимание в жилищном строительстве уделялось сборному железобетону. Существуют различные виды пустотных плит. Обычно стандартная ширина составляет 1200 мм.

Экономия бетона

Высокооптимизированное и экономичное использование материала делает многопустотные плиты одним из самых устойчивых продуктов в строительстве.

Сборная железобетонная плита имеет трубчатые пустоты, идущие по всей длине плиты, что делает плиту намного легче, чем массивная сплошная бетонная плита перекрытия такой же толщины или прочности.

В поперечном сечении многопустотных плит бетон используется только там, где он действительно необходим. Участки, где бетон действует только как балласт, заменяются пустотами. Например, в многопустотных плитах толщиной 200 мм 49.9 процентов поперечного сечения состоит из пустот. В многопустотных плитах толщиной 400 мм этот процент может достигать 55,6. Это обеспечивает экономию затрат на бетонные материалы, а также экономию на вертикальных конструкциях, фундаментах и ​​арматуре.

Долговечная плита

Предварительно напряженные многопустотные плиты не трескаются под эксплуатационными нагрузками. Это уменьшает прогибы по сравнению с конструкциями из железобетона, поскольку все сечение многопустотной плиты способствует сопротивлению нагрузкам. При устранении трещин арматура будет лучше защищена от коррозии, что продлит срок службы конструкции.

Свобода индивидуального проектирования

При проектировании здания из многопустотных плит облегченное длиннопролетное решение дает больше возможностей по сравнению с традиционными массивными короткопролетными плитами. При использовании многопустотных плит в жилых домах перегородки внутри квартир, как правило, могут быть ненесущими. Это дает свободу для индивидуального проектирования квартир, а также для модификаций в течение срока службы здания.

В коммерческих и общественных зданиях большепролетные многопустотные плиты позволили построить удобные автостоянки без опор, с быстрым и легким доступом и выездом.

Звукоизоляция для высоких требований

Во многих странах к звукоизоляции современных многоэтажных жилых домов предъявляются очень высокие требования. Пустотные плиты хорошо отвечают этому требованию, особенно в отношении передачи воздушного шума. Со стандартными решениями для многопустотных плит требование R’w ≥ 55 дБ относительно передачи воздушного шума может быть легко достигнуто.

Наиболее распространенные толщины с соответствующими пролетами:

Пустотные плиты толщиной 370 мм были специально разработаны для жилых зданий с целью выполнения требований звукоизоляции без дополнительного бетонного покрытия.

ПОДРОБНЕЕ О ПУСТОТНЫХ ПЛИТАХ

Зачем использовать многопустотные плиты? Краткая информация

Универсальный продукт для многих целей

Пустотные плиты обычно используются при устройстве полов в многоэтажных домах, как в простых, так и в сложных проектах жилых, коммерческих, образовательных, медицинских и промышленных зданий, благодаря своей универсальности. в охватных возможностях. Толщина многопустотных плит может варьироваться от 120 до 500 мм, а типичный пролет составляет 5-20 м. Стандартная ширина 1,2 м, но иногда используются и другие размеры, например 2,4 м.

Плиты обладают отличной огнестойкостью, высокой прочностью и уменьшенным собственным весом, что позволяет соответствовать нормам сейсмостойкости. Кроме того, их отличные тепловые свойства помогают снизить потребление энергии для отопления и охлаждения зданий. Например, многопустотные плиты можно использовать для возведения уникальных объектов, где необходимы эффективные акустические свойства (до R’w ≥ 55 дБ со стандартными решениями из многопустотных плит) и высокая несущая способность. Плиты также хорошо подходят для доступного жилья, где ключевым фактором является ресурсосберегающее строительство.

Из чего состоят пустотные плиты?

Одна захватывающая перспектива многопустотных плит не часто обсуждается. Плиты изготовлены из двух материалов, свойства которых доведены почти до предела. Во-первых, бетон: общая прочность мокрого литого бетона С20/25, а прочность многопустотного бетона С40/50-С50/60. То есть более чем в два раза выше. Конечно, специальный бетон с прочностью 100-200 МПа производился для конкретных целей, но сейчас речь идет об основном строительстве.

Кроме того, предварительно напряженные пряди изготовлены из чрезвычайно прочной стали. Часто считается, что титан или углеродное волокно являются более прочными материалами, чем сталь. Однако сталь труднодоступна, поэтому предварительно напряженная оплетка очень прочная. Они имеют прочность на разрыв 1860 МПа. Для сравнения, титан имеет предел прочности на разрыв 1100 МПа. Кроме того, считается, что углеродное волокно относится к своему классу прочности 1500–2500 МПа, но предварительно напряженная сталь относится к тому же классу прочности. Номинальная прочность на разрыв стандартной арматурной стали составляет 550 МПа. Следовательно, предварительно напряженная прядь более чем в три раза прочнее!

Однако многопустотные плиты не всегда используются в качестве горизонтальных конструкций. Они также могут быть установлены вертикально в качестве наружных стен, перегородок и шумозащитных экранов. Этому способствуют длинные пролеты и прочная конструкция. Следовательно, они особенно выгодны для промышленных зданий, где требуется высокое унифицированное пространство. С другой стороны, плиты очень устойчивы к изменяющимся погодным условиям и обладают эффективным шумоподавлением, что делает их идеальными шумозащитными экранами.

Эффективное использование площади

Пустотные плиты не только позволяют строить многоцелевые здания, но и увеличивают полезную площадь пола. Как? Пролет многопустотной плиты может быть даже до 20 м без промежуточных опор, в результате чего получаются просторные помещения с меньшим количеством перегородок.

Задумайтесь: если для перекрытий жилых домов используются большепролетные многопустотные плиты, то внутри квартир можно делать ненесущие перегородки. Это дает свободу архитекторам, поскольку план этажа можно легко изменить. Для этого конструкция здания должна быть спроектирована таким образом, чтобы плиты были длиннее комнат или даже квартир. Точно так же в коммерческих и общественных зданиях большепролетные многопустотные плиты позволяют уменьшить количество внутренних несущих конструкций, например. колонны, что может сильно раздражать, например, на парковках. Таким образом, архитекторы и проектировщики конструкций имеют больше свободы в проектировании хорошо функционирующих и визуально привлекательных пространств.

Кроме того, уменьшение необходимости в несущих стенах и колоннах приводит к более легким конструкциям. Таким образом, снижается вес всего здания, что приводит к меньшим размерам и более доступным фундаментам. Это особенно полезно при проектировании и строительстве зданий в сейсмических районах, поскольку сила землетрясения пропорциональна весу конструкции.

Повышенная устойчивость

В целом, многопустотные плиты являются одним из наиболее экологичных продуктов в строительстве, поскольку для их производства требуется меньше материалов – меньше цемента, меньше воды и меньше стали – по сравнению с монолитными. Кроме того, пустоты в плитах делают производство более экономичным. В результате получаются более легкие плиты, что снижает транспортные расходы, поскольку за один раз можно доставить больше плит по сравнению, скажем, со сплошными плитами.

Целые конструкции, построенные из многопустотных плит, также имеют более длительный срок службы, поскольку плиты не трескаются под эксплуатационными нагрузками, а вся арматура защищена от коррозии. Итак, если подумать, в мире есть спрос на устойчивое и долговечное строительство из-за роста населения, экстремальных погодных условий и сейсмичности. Следовательно, имеет смысл проектировать только те здания, которые выдержат испытание временем. В конце концов, устойчивое развитие поддерживается и даже требуется различными заинтересованными сторонами; правительства, граждане и другие компании в строительной отрасли.

Подводя итог, вопрос не столько в том, зачем использовать многопустотные плиты, сколько в том, почему их не использовать? Пустотные плиты очень хорошо протестированы – 1 000 000 000 м² = один миллиард квадратных метров многопустотных плит в одной только Европе было установлено – надежное и надежное решение.
