Зачем нужен рекуператор?

В вашей квартире или доме скорее всего устроены 2 вент-канала (вент-шахты) отводящие воздух (вытягивающие) из Кухни и С/узла. Откуда возьмется новый воздух? По проекту -из окон, дверей и щелей. А если у вас хорошие герметичные окна и двери ? Вот и получается, что при закрытых окнах или засоренных шахтах эта система должным образом не работает, а при открытых – сквозняк, пыль, холод и шум проникают внутрь.

Именно здесь и помогает рекуператор воздуха Marley.

Он позволяет проветрить индивидуально каждое помещение без открытия окон и без вашего постоянного участия. Он сам выводит (вытягивает) старый воздух на улицу забирая и сохраняя в себе его тепло, а потом сам поставляет внутрь свежий, очищенный от пыли и подогретый воздух. На это действие Рекуператор Marley расходует всего 3,5-7 Вт/ч (= 1 энергосберегающая лампочка), а проветривает помещение до 25 м2. При парном использовании площадь может быть увеличена до 60 м2.

Для домов с индивидуальным отоплением – очень важно свойство рекуператора сохранять энергию воздуха. Вам не придется его вновь нагревать (как скажем в чисто приточных системах и бризерах) Значит каждую минуту вы будете экономить ваши средства.

Зачем нужна вентиляция?

Наверное, нет такого городского человека, до которого не доходила бы информация о качестве воздуха, которым ему приходится дышать. И тем не менее, планируя ремонт или строительство, не всем приходит в голову мысль о необходимости оснащения жилища, офиса или другого обитаемого помещения качественной системой вентиляции.

А ведь все, что в последующем будет окружать, может также являться дополнительным источником отравления и без того не свежего воздуха. Это и строительно-отделочные материалы, содержащие асбест, и мебель, сделанная из ДСП, и бытовая или офисная техника, и многие другие источники, которые в том или ином количестве присутствуют в любом доме.

Кроме того сам человек в результате своей жизнедеятельности выделяет в час около 16 литров углекислоты. А ведь приходится еще пользоваться бытовой химией, электрической или газовой плитой. О курении уже можно и не говорить. Пластиковые же стеклопакеты и плотные двери надежно и надолго сохраняют все перечисленное.

Откуда же взять тогда 20 л кислорода, необходимые человеку за тот же час? Правильно, можно открыть окно и… в удовольствие подышать уличной копотью, вдохнуть полную грудь пыли и запустить пожить комаров и мух. Зимой и вовсе можно устроить домашним или коллегам приятный сквознячок на уровне -25°C.

Второй вариант — установить систему вентиляции и забыть про проблемы с воздухом. Хорошо спроектированная и смонтированная вентиляция Marley позволит не только удалить постоянно накапливающиеся пыль, запахи и углекислый газ, но и обеспечить приток очищенного воздуха без лишних затрат. В дополнение к вентиляции Marley можно установить кондиционер, и тогда Вы будете иметь совершенную и комфортную климатическую систему.

Что такое Рекуператор?

Рекуператор свежего воздуха — это устройство, позволяющее проветривать помещение практически без потери энергии.

В чем же заключается принцип работы рекуператора от Marley?

Основной секрет в инновационном керамическом теплообменнике, через который воздух поступает 70 секунд из помещения, нагревая его, затем 70 секунд — в помещение, снимая с него тепло.

При этом, затраты на электроэнергию ничтожно малы. Прибор потребляет всего 3,5-7 Вт (не больше выключенного телевизора).

За счет своей конструкции он не займет много места в Вашем помещении (все агрегаты расположены в толщине стены) и будет смотреться, как хороший вентилятор.

Прибор не создает сквозняков, точнее позволяет их избежать, его можно устанавливать даже за шторами, так как он забирает и подает воздух в стороны по стене.

Словом, рекуператор — это прекрасное решение для вентиляции.

За счет чего происходит нагревание холодного поступающего воздуха в рекуператоре Marley MEnV-180?

В рекуператоре расположен керамический элемент с тонкими гранями, которые сохраняют тепло отводимого воздуха. После смены направления движения воздуха керамический элемент отдает тепло поступающему холодному воздуху. Тем самым электроэнергии на нагрев не расходуется.

Как и когда обслуживать рекуператор Marley?

Все очень просто, раз в полгода о необходимости проверить состояние фильтра Вам даст знать лампочка на устройстве. Обслуживание происходит изнутри помещения. Открутив 2 болта, Вы извлечете керамический элемент и фильтр. Керамический элемент промывается под струей воды, а фильтр пылесосится, либо заменяется новым. С наружной стороны защитный фильтр легко извлекается из колпака и так же пылесосится. Вся процедура занимает 15 минут.

Нужна консультация? Заполните форму ниже, и наш специалист свяжется с Вами!

Имя

Телефон

E-mail (если есть)

Сообщение

Антибот

Как работает рекуператор

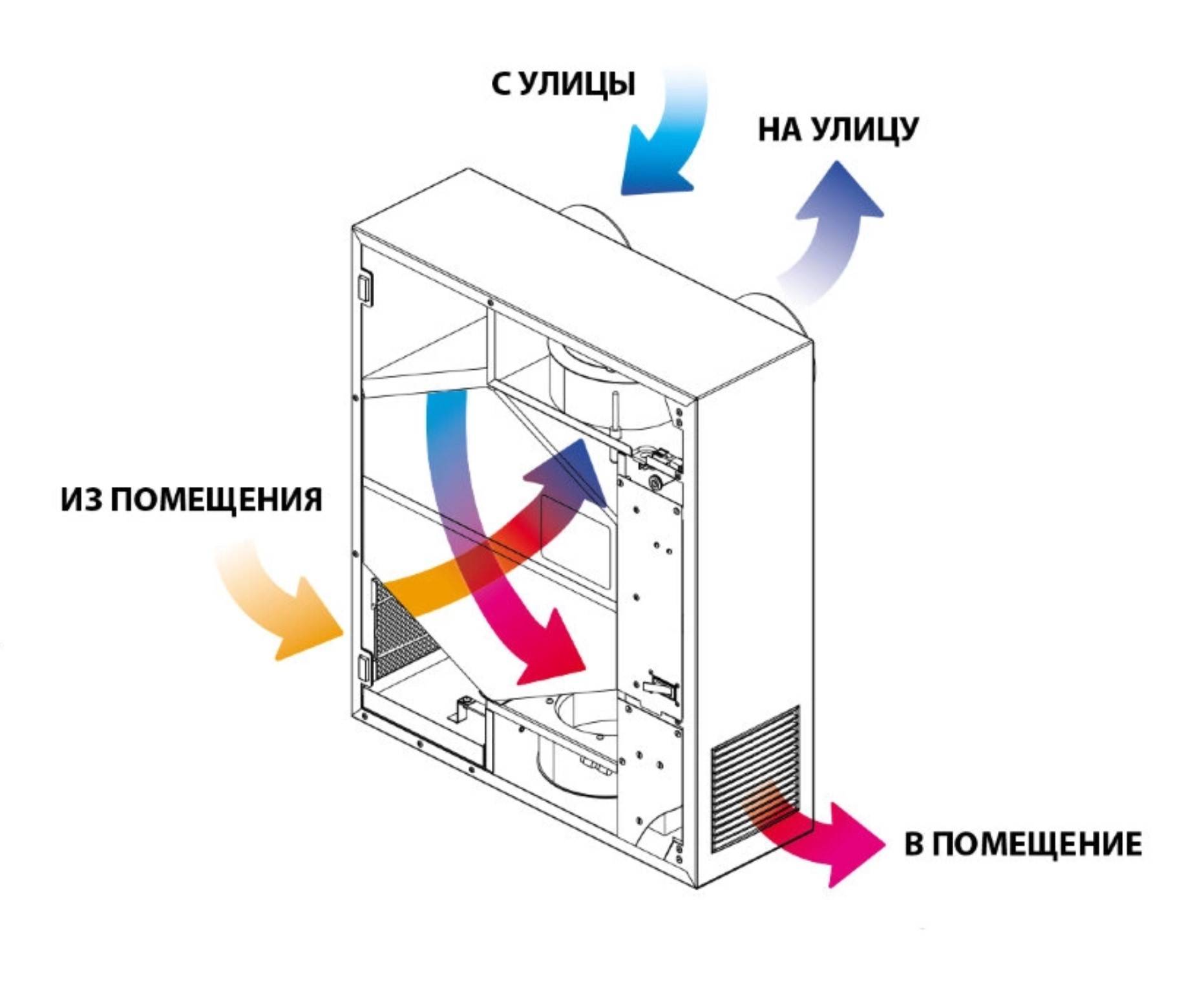

Рекуператор воздуха – особая приточно-вытяжная установка, которая выводит из помещения отработанный воздух и одновременно наполняет его свежим с улицы. Внутри прибора есть теплообменник, который аккумулирует комнатное тепло и потом отдает его воздушным потокам с улицы, подогревая их.

Высокотехнологичный рекуператор аккумулирует тепло от  удаляемого из помещения воздуха и передает его с КПД до 97% свежему воздуху, поступающему в помещение.

Рекуператор был создан специально для того чтобы экономить на отоплении. Благодаря ему с улицы поступает не холодный воздух, а свежий уже подогретый.

 Режимы работы рекуператора

М1. Постоянно работает вытяжной вентилятор. Система работает только на вытяжку.

М2. Постоянно работает приточный вентилятор. Система работает  только на приток.

М3. Основной режим. Установленное время  (одно из 9) работает и останавливается вытяжной вентилятор. Далее, в течение того же времени работает и останавливается приточный вентилятор. Далее все повторяется. Через каждые 90 минут работы в режиме М3 Система  автоматически, для защиты от обледенения, на 4 минуты переключается в режим М1 .

М4. Если температура приточного воздуха становится + 14°С, то вентиляторы автоматически начинают работать следующим образом ( в зависимости от того, какое время в интервале от 20 до 90 секунд установлено) : 20 секунд приточный , 40 секунд  вытяжной  или 30 секунд приточный , 60 секунд вытяжной и т.д. То есть вытяжной вентилятор работает вдвое дольше, чем приточный. Когда температура приточного воздуха доходит до +20°С Система автоматически возвращается в режим М3.

1 Цикл

Отработанный теплый воздух удаляется из помещения и, проходя через керамический регенератор тепловой энергии, постепенно нагревает его, отдавая до 97% своего тепла. Через некоторое время, когда керамический регенератор нагрелся, система автоматически переключается в режим притока воздуха.

2 Цикл

Свежий воздух с улицы, проходя через керамический регенератор тепловой энергии подогревается до комнатной температуры за счет накопленного в регенераторе тепла. Когда регенератор остывает, вентилятор снова включается в режим вытяжки воздуха и цикл повторяется.

Защита от переохлаждения

В режим М4 СПВВР автоматически переходит из режима М3, если температура поступающего в помещение воздуха становится +14 С. При этом вытяжной вентилятор будет работать вдвое дольше, чем приточный. Когда температура приточного воздуха доходит до +20°С СПВВР автоматически возвращается в режим М3.

Защита от достижения «точки росы» и конденсата

За счёт подпора уличного воздуха система предохраняет прибор от достижения «точки росы», когда он не работает. Хотя небольшое количество конденсата и образуется, благодаря автоматическому режиму защиты системе не грозит обледенение.

Значение слова Рекуперация

Значение слова Рекуперация по Ефремовой:
Рекуперация – Возвращение материалов или энергии, израсходованных один  раз при проведении процесса, для повторного использования в таком процессе.

Рекуперация в Энциклопедическом словаре:
Рекуперация — (от лат. recuperatio — получение) – возвращение  части материалов или энергии для повторного использования в том же технологическом процессе. Так, ценные растворители извлекаются из отработавших смесей, отходящие из какой-либо теплотехнической установки газообразные продукты сгорания нагревают в рекуператоре поступающие в эту установку топливо и воздух и т. д.

Значение слова Рекуперация по Финансовому словарю:
Рекуперация – восстановление курса акций после его резкого понижения. – повторный сеанс чтения курсов акций на бирже.

Значение слова Рекуперация по словарю Ушакова:
РЕКУПЕРАЦИЯ
рекуперации, мн. нет, ж. (латин. recuperatio – возвращение) (тех.). 1.Восстановление вещества, израсходованного в каком-н. технологическом процессе. 2.Использование для промышленной цели какого-н. отброса, напр.газа улетучивающегося при коксовании угля.

Рекуператор (Википедия):

(от лат.  recuperator — получающий обратно, возвращающий) — теплобменник поверхностного типа для использования теплоты отходящих газов, в котором теплообмен между теплоносителями осуществляется непрерывно через разделяющую их стенку. В отличие от регенератора трассы потоков теплоносителей в рекуператоре не меняются. Рекуператоры различают по схеме относительного движения теплоносителей — противоточные, перекрестные, прямоточные и др.; по конструкции — трубчатые, пластинчатые, ребристые, оребрённые пластинчатые рекуператоры типа ОПТ и др.; по материалу изготовления — металлические, мембранные, пластиковые и др.; и по назначению — подогреватели воздуха, газа, жидкостей, испарители, конденсаторы и т. д.

Восстановление. Типы рекуператоров | Серверная служба

Рекуператор — устройство, предназначенное для освежения воздуха и нормализации температуры. Он предотвращает потери тепла в помещении зимой, а летом предотвращает поступление наружного воздуха.

Что означает выздоровление?

Рекуперация (от лат. recuperatio — «обратное получение») — частичный возврат энергии за ее повторное использование. Эта система позволяет эффективно проветривать помещение и экономить на отоплении. Рекуператор легко аккумулирует 2/3 тепла, уходящего от отопления.

Принцип работы рекуператора

В последнее время большую популярность приобрели приточно-вытяжные системы вентиляции. Так, зимой их используют для очистки приточного воздуха и обогрева его калорифером. Теплый очищающий воздух нагревает и разбавляет загрязненную воздушную массу. «Отработанный» воздух поступает в вытяжную вентиляцию и затем выводится на улицу.

Основной целью рекуперации является нагрев приточного воздуха. Вы также можете установить температуру самостоятельно. Практически все современные модели оснащены системой автоматического управления. Приточно-вытяжная система вентиляции с рекуператором подает теплый воздух, очищенный от пыли и аллергенов. Это также снижает потребление тепла.

Типы рекуператоров

Наиболее популярным типом является пластинчатый теплообменник, но есть и другие типы. Ниже представлена ​​дополнительная информация о рекуператорах.

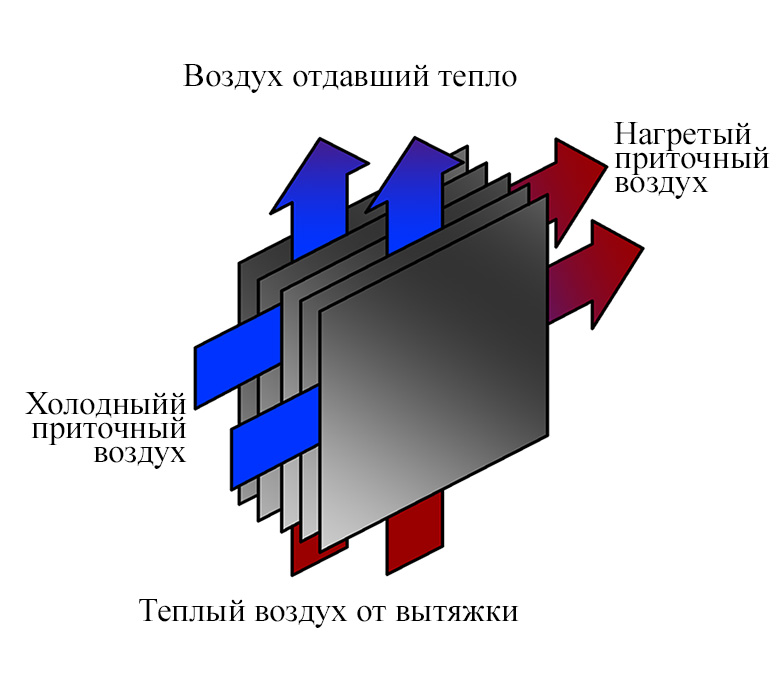

Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)

Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)

Этот тип используется в системах приточно-вытяжной вентиляции. Отличительной его особенностью является неразрывность потоков приточного и вытяжного воздуха, которые не могут смешиваться в силу конструктивных особенностей устройства.

Преимущества:

1. КПД до 92%.

2. Не требует частого обслуживания.

3. Нет деталей, потребляющих электроэнергию. Это означает, что вы можете сэкономить электроэнергию.

Недостатки:

1. Иногда возникает необходимость пересечения воздуховодов в рекуператоре. Это не всегда возможно

2. Зимой пластинчатый теплообменник может замерзнуть. Во избежание этого необходимо время от времени выключать приточный вентилятор или использовать перепускной клапан.

3. Такие рекуператоры используются только для теплообмена.

Рекуператор с роторным теплообменником (Роторный рекуператор)

Рекуператор с роторным теплообменником (Роторный рекуператор)

Ротационные рекуператоры занимают второе место по популярности. Принцип действия основан на прохождении потоков приточного и вытяжного воздуха через вращающийся теплообменник.

Преимущества:

1. КПД составляет около 85%.

2. Ротационный теплообменник способен возвращать тепло и влагу.

3. Можно контролировать общую эффективность рекуператора

Недостатки:

1. Для обеспечения подачи свежего воздуха необходимо установить дополнительные фильтры на приток и вытяжку.

3. В данном рекуператоре имеются мобильные компоненты и потребители электроэнергии. Поэтому необходимо проводить регулярное техническое обслуживание (в отличие от пластинчатых рекуператоров).

Рекуператор оборотной воды

Рекуператор оборотной воды

Рекуператоры водяные рециркуляционные применяются в системах приточно-вытяжной вентиляции. Они передают тепловую энергию от отдельно стоящего вытяжного теплообменника к приточному с помощью воды. антифриз или другие теплоносители.

Теплообменники (приточный и вытяжной) располагаются отдельно друг от друга и соединяются трубопроводом теплоизоляции. Такие рекуператоры используются не так часто из-за низкого КПД и частого обслуживания.

Крышный рекуператор

Крышный рекуператор

Крышные рекуператоры устанавливаются на крыше здания. Идеально подходит для больших зданий, таких как торговые центры, производственные цеха, тканевые здания и другие. Этот тип рекуператоров позволяет сэкономить пространство под потолком, так как теплообменники устанавливаются снаружи.

Преимущества:

1. КПД 68%.
2. Устанавливается на крышу. Специальная система крепления исключает дополнительную нагрузку на конструкцию крыши.
3. Низкие расходы и эксплуатационные расходы.

Серверная служба Компания осуществляет профессиональное проектирование и монтаж систем вентиляции. Также мы занимаемся поставкой вентиляционных установок со встроенными рекуператорами из Китая и Европы по лучшим ценам.

Установка системы вентиляции с рекуперацией позволяет:

• Повысить эффективность вентиляции;
• Снижение потребления тепловой и электрической энергии;
• Создание комфортной атмосферы в помещении.

Есть вопросы? Позвоните нам: +998 (70) 202-01-32 и вы получите всю необходимую информацию.

Принцип действия | Теплообменник

Теплообменник со статическим смесителем предотвращает большие перепады температур в продукте

Охлаждение и нагрев вязких продуктов обычно затруднено по сравнению с водянистыми продуктами. Это связано, прежде всего, с отсутствием принудительной конвекции, с ламинарным режимом течения и, следовательно, с невозможностью адекватного поступления продукта на теплообменную поверхность. Это может привести к большим перепадам температур в продукте и отрицательно сказаться на качестве конечного продукта.

Теплообменник по основным принципам статического смесителя

Поскольку статические смесители целенаправленно нарушают режимы течения в трубе, можно улучшить теплопередачу с помощью статических смесителей при охлаждении и/или нагреве. Этот принцип был положен в основу разработки типа теплообменника, который производит PRIMIX.

Подробнее о теплообменнике

Конструкция теплообменника

Проточный теплообменник PRIMIX состоит из одной или нескольких параллельно установленных труб. Теплообменная среда обтекает эти трубы; это может быть как холодная, так и горячая вода, а также горячее масло или пар. Вязкий продукт течет по трубам теплообменника и отдает свое тепло на более холодную или более теплую поверхность трубы. Спиралевидные смесительные элементы, расположенные в этих теплообменных трубах, нарушают ламинарный характер потока, обеспечивая лучшую скорость обновления продукта на теплообменной поверхности и, таким образом, более эффективный процесс охлаждения или нагревания.

С ACT теплопередача выше на 20–100 %

Усовершенствованная технология соединения (ACT), используемая в теплообменниках PRIMIX, обеспечивает дополнительную контактную поверхность и улучшает теплопередачу на 20–100 %. В этой технике смесительные элементы впаиваются в трубку без швов. Щель, расположенная между спиралевидным элементом и внутренней стенкой трубки, полностью заполняется припоем. Обеспечивая оптимальные условия во время этого процесса пайки, это соединение между трубкой и элементом работает как проводник тепла. В результате поверхность смесительного элемента также вовлекается в процесс теплообмена, что приводит к более компактной и эффективной конструкции теплообменника.

Минимизация разброса времени пребывания в теплообменнике

В конструкции теплообменника минимизация разброса времени пребывания достигается за счет дополнительного использования специальных адаптеров с острыми как бритва краями. Таким образом, плоская входная поверхность трубной доски была полностью скрыта, что привело к значительному улучшению картины потока. Конструкция используется в качестве стандарта для вязких и чувствительных жидкостей, где важна минимизация разброса времени пребывания. Дальнейшая минимизация разброса времени пребывания достигается за счет обеспечения элементов теплообменника очень гладкими поверхностями в местах, где охлаждаемый продукт соприкасается с поверхностью теплообменника. Надежность теплообменника со статическим смесителем, сконструированного PRIMIX, зарекомендовала себя в критических областях применения в химической, нефтехимической, фармацевтической и пищевой промышленности. Таким образом взрывоопасные и токсичные технологические среды надежно смешиваются и подвергаются термической обработке.

Теплообменник с ламинарным потоком – неподвижная смесительная система

Вязкость протекающего продукта оказывает большое влияние на характер потока через пустую трубу. Этот режим течения в основном ламинарный и не турбулентный. Ламинарный или слоистый характер течения означает, что теоретически жидкость в центре трубы течет быстрее всего, а жидкость, расположенная ближе всего к стенке трубы, неподвижна.
