Технические характеристики реечных потолков | Размеры: ширина, длина, толщина

Технические характеристики реечного потолка таковы, что позволяют его владельцам эксплуатировать потолок без вмешательства в течение длительного времени. Реализуемые нами панели изготавливаются из алюминия. Тыльная сторона панелей покрыта грунтом или лаком, либо грунт плюс эмаль (Scandy), а лицевая — специальным декоративным покрытием (термопленка Scandy) по слою грунта, либо грунт плюс высококачественная эмаль. Такое покрытие делает панели устойчивыми к механическим воздействиям.

Реечный потолок может быть смонтирован абсолютно в любом помещении, как во влажном (панели абсолютно не боятся влаги), так и в помещениях с повышенной противопожарной безопасностью (не горючи).

Размеры реечного потолка могут сильно отличаться. Их ширина колеблется в диапазоне от 83-х до 165-ти мм, в зависимости от дизайнерской линейки. Панели потолка ППР-84, изготовленного в итальянском стиле, имеют ширину 84 мм без учета вставок. Более строгие немецкие потолки ППР-83 шириной 83 мм. Есть и широкие панели DUO – ППР-149. Соответственно, ширина реечного потолка этого типа составляет 149 мм. Если с вышеописанными линейками потолков все абсолютно понятно, то с потолками французского дизайна ППР-КФ несколько сложнее. В этой линейке покупателю предоставляется возможность поэкспериментировать с шириной реек и вставок. Ширина реечного потолка в этом стиле может быть 25, 100 и 150 мм. Панели комбинируются между собой в любой последовательности, в зависимости от дизайнерских решений.

Итальянский дизайн ППР-84

Немецкий дизайн ППР-83

Французский дизайн ППР-КФ

Голландский дизайн ППР-149

В свою очередь длина реечного потолка может варьироваться в диапазоне от нуля до шести метров. Мы подходим индивидуально к каждому клиенту, панели продаются сразу по размеру помещения. Это делается для экономии материалов и средств покупателя.

Толщина реечного потолка составляет 0,3-0,5 мм, что делает панели более легкими и значительно облегчает процесс монтажа. Толщина панелей в эмали составляет 0,3-0,33 мм, а толщина панелей в пленке Scandy колеблется в диапазоне 0,48-0,55 мм.

Для более удобного восприятия, мы объединили данные в таблицу.

Название	Ширина	Длина	Толщина	Материал
Рейки	83 / 84 / 100 / 150 / 165	до 6м	0.3 мм	Алюминий
Рейки (Scandy)	84 / 100	до 6м	0.5 мм	Алюминий
Вставки	15 / 16 / 25 / 35	до 6м	0.3 мм	Алюминий
Торцевой профиль	16 х 16	до 6м	0.3 мм	Алюминий
Стрингер	—	до 6м	0.5 мм	Сталь оцинкованная
Спицы	—	250 / 500 / 1000мм	—	Сталь оцинкованная
Пружины	—	—	—	Сталь оцинкованная
Толщина реек указана без учета покрытия.

Также ознакомьтесь с комплектацией реечных потолков.

На нашем сайте представлено огромное разнообразие размеров реечного потолка в разных цветовых гаммах. Выберите и вы свой потолок!

Выбрать потолок

Алюминиевый реечный потолок для ванной: расчет материалов и технология установки

Вы приняли решение установить алюминиевый реечный потолок для ванной, но не знакомы с тем, как это делается. Не беда, эта статья именно то, что Вам нужно. Здесь изложена технология сборки потолка из алюминиевых реек своими руками, а так же полезные советы и рекомендации для начинающих домашних мастеров.

Реечный потолок

Прежде всего, алюминиевый потолок для ванной состоит из металлического каркаса и облицовочных панелей (реек). Алюминиевые потолочные панели для ванной изготавливаются методом холодной штамповки. Сверху они покрыты специальной краской и защитным лаком, что препятствует разрушительному воздействию влаги на панели.

Металлический каркас изготавливается из металлических, штампованных и оцинкованных профилей. Цинк так же препятствует коррозии металла. В целом срок службы комплектующих материалов подвесного реечного потолка 25 лет.

Варианты потолочных реек

Комплект каркаса на реечный потолок состоит из следующих элементов:

• Пристенный уголковый профиль
• Несущий потолочный профиль с просечками или стрингер
• Универсальный регулируемый подвес (спица крюк + спица петля соединенные лепестковой пружиной)

Крепеж осуществляется дюбелями и саморезами 6 х 40 мм. Облицовка каркаса выполняется широкими потолочными рейками. Размеры потолочной рейки: ширина от 9 до 20 см, длина 3 или 4 м, толщина 0,5 мм.

Разметка реечного потолка

Потолочная рейка имеет скругленные загнутые края. Это сделано для того, чтобы закрепить ее на стрингере. Самые ходовые рейки шириной 10 см.

Какие рейки выбрать

Алюминиевые потолки для ванной могут быть облицованы тремя видами потолочных реек:

• Открытого типа
• Закрытого типа
• Рейки со вставками

Первый тип реек оставляет открытыми межреечное пространство. Облицовывать потолок такими панелями рекомендуется при высоте потолочного перекрытия от 3 м и более. Если сделать ниже, то будут заметны потолочные коммуникации при включенном освещении.

Проводка освещения в гофре

Второй тип имеет с одной стороны панели выступ, который перекрывает при монтаже на стрингер межреечный промежуток. Применение такой рейки создаст впечатление отделки потолка деревянной вагонкой.

Третий вариант самый популярный и оригинальный. Между панелями в алюминиевый реечный потолок устанавливают вставки, которые могут выполняться из отличного по цвету алюминиевых реек шириной 16 мм.

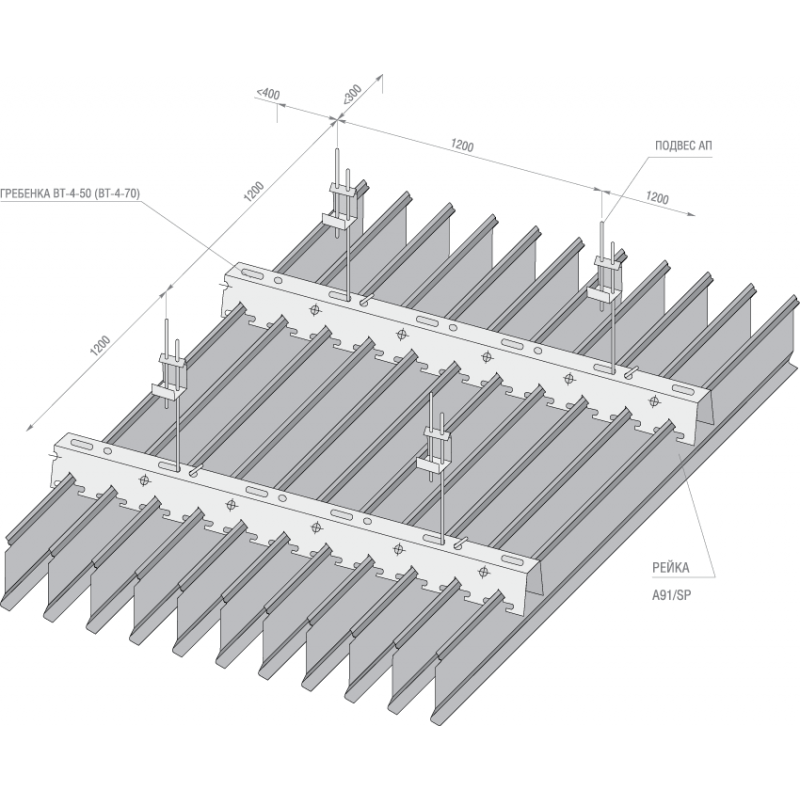

Схема реечного потолка

Особенно красиво смотрятся вставки с зеркальным покрытием. Далее рассмотрим, как рассчитать реечные потолки в ванную комнату с рейками и вставками.

Расчет реечного потолка для ванной

Важно знать! Устанавливают алюминиевый потолок в ванной после того, как завершены работы по укладке плитки на пол и стены.

Для расчета реечного потолка существуют следующие правила:

• Длина пристенного уголкового профиля равна периметру потолка
• Потолочный несущий профиль устанавливают по длине помещения с интервалом 1,2 метра для малых помещений интервал можно сократить до 0,6 м. Его длину можно рассчитать по формуле: ((H / 0,6) – 2) x L = Z

Крепление пристенного уголка

где

• H — ширина помещения
• 0,6 – интервал между соседними профилями
• L – длина помещения
• Z – длина профиля необходимая для помещения

1. Количество универсальных подвесов равно общей длине стрингеров деленное на интервал крепления подвесов или 1 м
2. Потолочные рейки и вставки монтируют перпендикулярно направлению стрингера на его просечки. Количество реек можно рассчитать по формуле: H / (S + J) = K

где

• H – ширина помещения в м
• S – ширина потолочной рейки в м
• J – ширина межреечной вставки в м
• K – количество потолочных реек и вставок в штуках

Монтаж реек на стрингер

Разметка горизонтального уровня потолка

Поскольку плитка уже уложена на стены, по ней очень легко ориентировать уровень будущей подвесной системы. Линейкой необходимо отметить требуемую высоту (горизонтальную плоскость) реечного потолка и по периметру на стенах поставить карандашом метки на расстоянии не более 1 м друг от друга.

Важно знать! Потолок в ванную реечный можно опускать на произвольную высоту, но не менее 12 см. Этот зазор необходим для установки встраиваемых осветительных приборов.

На потолке размечают оси расположения несущих стрингеров. По осям ставят отметки для крепления универсальных подвесов. После этого разметка завершена.

Обратите внимание! Линия на стенах не должна попасть на плиточный шов. При сверлении отверстий плитка может лопнуть.

Подрезка потолочной рейки

Монтаж электрической проводки освещения

Проводка освещения укладывается в пластиковый гофрированный рукав и крепится к потолку на хомуты. В местах расположения точечных светильников выводят петли длинной 25 – 30 см для дальнейшего подключения приборов освещения.

Важно помнить! Если есть оголенные концы проводов, то их необходимо заизолировать изолентой.

По отмеченной линии производят крепление пристенного уголкового профиля. Для этого с шагом 35-40 см сверлят отверстия. Угол монтируют окрашенной стороной к полу.

Делают это сначала сверлом по плитке, а потом по бетону. В отверстия молотком осторожно забивают дюбеля и к ним саморезами крепят уголковый профиль. По отметкам на осях несущих профилей дюбелями крепят универсальные подвесы. Для этого на одной спице предусмотрена петля.

К установленным подвесам на крюки подвешивают несущие стрингеры. Горизонтальную плоскость стрингеров контролируют правилом с уровнем.

Установка потолочных реек и встроенных точечных светильников

Рейки на алюминиевый реечный потолок в ванной подрезают по размеру болгаркой. Монтируют рейку на стрингеры путем защелкивания их в просечки профиля. В местах расположения точечных светильников на рейке вырезают отверстие. Делается это дрелью с коронкой по диаметру светильника.

Прибор освещения монтируют в отверстие, отогнув пружины. После этого рейку устанавливают на стрингеры и подключают к проводке освещения светильники. Если последняя рейка больше чем остается незакрытого пространства, то ее необходимо подрезать.

Для этого вдоль рейки отмечают карандашом прямую линию и по ней, приложив линейку, несколько раз с усилием проводят острым строительным ножом. Поперек рейки ножницами по металлу делают надрезы с интервалом 30 см. Отогнув кусок вверх-вниз, его отламывают.

Установка профиля

После установки последней рейки производится монтаж межреечных вставок. Их отрезают в размер и защелкивают между двух потолочных реек. Когда эта процедура окончена потолок выравнивают так, чтобы он ровно лежал на пристенном уголке.

Алюминиевый реечный потолок: устройство, виды, монтаж

Технические помещения сложно привести в порядок: слишком противоречивые требования должны сочетаться в отделочных материалах. Они должны быть практичными и красивыми, при этом не должны бояться воды, повышенной влажности. А еще очень желательно, чтобы они были просто монтируемыми и недорогими. Согласитесь, найти подходящий под эти требования материал совсем не просто. Один из вариантов – алюминиевый реечный потолок. Если вам нужно обновить потолок в ванной, туалете, прихожей, балконе или кухне, присмотритесь к этой системе.

Содержание статьи

• 1 Устройство реечного потолка и его виды
• 2 Компоненты системы
• 3 Формы выпуска и цены
• 4 Инструменты для монтажа
• 5 Процесс монтажа
  • 5.1 Установка настенного профиля
  • 5.2 Установка стрингеров
  • 5.3 Установка реек

Устройство реечного потолка и его виды

Как и любая подвесная система, реечный алюминиевый потолок монтируется ниже уровня пола, поэтому исходное состояние чернового потолка не имеет значения. Состоит из подвесной системы, к которой крепятся несущие профили. Эти профили имеют специальные углубления для крепления алюминиевых планок, образующих лицевую сторону потолка.

Реечный подвесной потолок — один из вариантов недорогого ремонта

Внешний вид алюминиевого потолка зависит от типа планок. Их изготавливают из тонкостенного алюминия, затем окрашивают, покрывают защитным слоем лака. Цвет — любой из палитры RAL. Самым распространенным является белый и его оттенки, бежевый. Обычно они есть в наличии, другие цвета доступны по запросу. При выборе цвета также можно выбрать тип поверхности – матовая, полуматовая, глянцевая.

Алюминиевый реечный потолок: устройство

Рейки могут быть разной ширины и формы. Ширина — от 90 мм до 200 мм. Лицевая поверхность планки может быть плоской (немецкая и русская), закругленной (итальянская). Встречаются и треугольные секции, но в квартирах они используются редко. Отдельно стоит упомянуть перфорированные планки. Они хороши для проветривания, но вид слишком формальный для квартиры или дома.

Ленточные профили для алюминиевых подвесных потолков

По способу крепления алюминиевый подвесной потолок бывает:

Наиболее распространенный вариант с открытым исходным кодом. Зазоры закрываются рейками другого цвета, но можно подобрать такую ​​же. Есть еще вариант – планка с доской. При использовании щели сразу закрываются. В частных домах и квартирах областью применения таких потолков является ванная, туалет и кухня.

Компоненты системы

Алюминиевый реечный потолок состоит из:

Вы можете собрать алюминиевый реечный потолок в ванной или на кухне за несколько часов. Все просто, самые сложные операции – установка креплений, нарезка реек и профилей на отрезки необходимой длины.

Помимо этих компонентов, вам нужно будет позаботиться об освещении. Чаще всего используются точечные светильники. Для них в рейках вырезаются отверстия. Также можно использовать люстры, но крепление придется продумать самостоятельно.

Формы выпуска и цены

Возможны две формы выпуска алюминиевых реечных потолков: все элементы по отдельности или в комплекте. Набор рассчитан на определенные размеры, в комплект входит все необходимое. Подвески могут отсутствовать, так как высота потолка может быть разной. Если вы хотите сделать металлический натяжной потолок в типовой ванной или кухне, то без труда найдете нужный комплект. Недостатком такого решения является небольшой выбор цветов.

Если вы покупаете комплектующие для реечного потолка самостоятельно, то выбор гораздо шире. Стандартная длина рельса 6 м, но есть и четыре и пять метров. Цена зависит от ширины планки, типа профиля, толщины металла, длины и цвета. Самые дешевые – белые плоские. Стоят от 45 рублей за погонный метр (при ширине 100 мм). Цена окрашенного «под дерево» — от 100 руб/м при ширине 100 мм. Самые дорогие — хром. За них придется заплатить от 260 руб/м (при той же ширине).

Остальные комплектующие стоят совсем немного:

• направляющие — 150-180 руб за 4м;

вставка

• – от 56 до 360 рублей за 4 м;

В общем, если вам нужен способ быстро и недорого привести в порядок потолок в ванной или на кухне, вам нужен алюминиевый реечный потолок.

Монтажный инструмент

Для монтажа металлического реечного потолка потребуются простые инструменты:

Несколько пояснений по поводу инструмента. Сверла нужны для установки дюбелей, размер подбирайте соответственно. Если стены облицованы плиткой, необходимы сверла для плитки. После того, как в керамике проделаны отверстия, сверло следует сменить на такое, которое предназначено для работ по бетону.

Корона необязательна, но с ней проще работать. Если короны подходящего размера нет, можно вырезать отверстие ножницами по металлу: сначала сделать небольшое отверстие в центре, затем по спирали вырезать его нужного размера.

Процесс установки

В первую очередь необходимо определиться с уровнем подвесного потолка. Если других ограничений нет, учитывайте высоту встраиваемых светильников, которые планируется установить: высота светильника + 3-5 см. Затем начинается собственно установка.

Установка стенового профиля

Крепление алюминиевого реечного потолка начинаем с нанесения разметки на стены — нужно провести линию, по которой будем выравнивать ламели. Проще всего это сделать с помощью лазерного рубанка (уровня), если его нет, придется переносить метку водяным уровнем.

По намеченной линии необходимо будет закрепить стеновой профиль. Бывает двух видов — Г-образный и П-образный. С первым работать проще, а при установке второго получится плотно зафиксировать стрингер за счет накладок. Так что выбор за вами.

Некоторые точки установки профилей и направляющих

Пристенный профиль нарезается на отрезки необходимой длины — по ширине и длине туалета, ванны или кухни. Прикладываем отрезанный кусок к начерченной линии, отмечаем на ней места установки креплений. Ставим по одному дюбелю по краям, затем через 40-50 см. Если на стенах плитка, то крепления должны быть в ее середине, поэтому больше ориентируемся на это, а не на расстояние.

Просверлите отверстия в планке по меткам, установите профиль на место. На этот раз через проделанные отверстия делаем отметки на стене. Сверлим, устанавливаем пластиковые дюбели. Они должны быть вровень с поверхностью стены. Чтобы не повредить плитку при забивании, можно вбить дюбель через деревянный брусок. После установки дюбелей крепим стеновой профиль. Аккуратно срезаем углы. Можно сделать под 45°, а можно аккуратно под прямую линию.

Установка косоуров

Стрингеры (направляющие) монтируются так, чтобы их края заходили в установленный стеновой профиль. По длине они на 1 см короче расстояния между стенками — чтобы не терлись и не скрипели. Пристенный профиль не будет нести никакой нагрузки. Весь вес примут на себя подвески и мешалки.

Шаг между направляющими не более 1,2 м, установка подвесов от стены 30 см, между подвесами 120 см. Заливаем стрингер в профиль, берем выбранную подвесную систему, устанавливаем их на выбранном расстоянии.

Варианты крепления рейки к потолку

Некоторые способы крепления пружины к потолку показаны на рисунке выше. Подвеска может быть не только такая – любая на ваш выбор. Первый вариант подойдет, если вам нужно опустить потолок на значительную высоту. В этом случае высота регулируется с помощью пружины. Во втором и третьем случаях высота регулируется завинчиванием/выкручиванием самореза или дюбеля. Понятно, что предел регулировки будет намного меньше, но это зависит от длины винта (можно выбрать и длинный).

Если направляющая устанавливается в П-образный стеновой профиль, на нем необходимо вырезать небольшой участок верхней полки и загнуть вверх. В противном случае стрингера просто не будет. При использовании Г-образного профиля такой проблемы нет.

Установка стрингера в П-образный профиль

Устанавливаемые направляющие должны находиться примерно на одном уровне. Если для регулировки используется пружина, плоскость нужно выставить на этом этапе, если шурупы или дюбеля, то можно после установки реек. Самолет управляется пузырьковым строительным уровнем или нивелиром.

Установка реек

Далее, собственно, начинаем собирать алюминиевый реечный потолок. Освобождаем полоски от защитной пленки (она может быть белой или прозрачной и тогда ее можно не заметить), нарезаем на кусочки необходимой длины. Длина – на 0,5-0,8 см меньше расстояния между стенками. Резать сразу много досок не стоит — комнаты с идеальной геометрией встречаются редко. Можно вырезать по 2-3-4 штуки за раз.

Можно резать ножницами по металлу или алмазным диском на болгарке. Если вы работаете ножницами, отрежьте брусок по отметке от краев, проведите чем-то острым по линии реза, согните по этой линии. Рельс обычно ломается. Но край не очень ровный. Будет ровнее, если резать ножницами или болгаркой.

Собираем реечный алюминиевый потолок; установка перил

Первую рейку обычно кладут у двери напротив входа. Заводится одним концом в стеновой профиль, немного разворачиваясь, а второй заводится с другой стороны. Перейдите к месту установки. При этом его нужно немного потянуть вниз, чтобы пазы на стрингерах не цеплялись. После установки на место планка прижимается вверх до щелчка — выступы на планке входят в вырезы на направляющей. Проверяем все соединения. Таким же образом кладем и другие рейки, только последнюю планку обычно приходится подрезать. Можно провести линию вдоль, сделать надрезы перпендикулярно ей и отрезать кусками. Это легче.

Установка вставок

После установки всех реек можно проверить плоскость потолка (если вы этого не сделали при установке направляющих и использовали длинные саморезы). Делается это отверткой, вставляемой в щель между планками — закручиваем/откручиваем саморезы. Последним этапом монтажа алюминиевого реечного потолка является установка вставок (щелевого профиля). Его нарезают на куски такой же длины, как и ламели, а края также заводят в стеновой профиль. Затем один край заводят в паз. При этом вставка своим выступом цепляется за край планки. Просто нажмите на второй край до щелчка. Проверяем соединение по всей длине, где нужно — подправляем.
