Печь-камин с лежанкой | Порядовки печей

Автор: Владимир Григорьев (Новосибирск)

В авторской конструкции печи-камина обе ее составляющие максимально функциональны; камин имеет классическую прямоугольную форму и перекрывается поворотным шибером (7), благодаря чему может топиться как одновременно с печью, так и отдельно; собственно же печь, как в лучших традициях русской печи, приспособлена и для обогрева помещения, и для приготовления пищи, и даже для лечения на лежанке понародным рецептам простуды и ревматизма.

Автор печи Владимир Григорьев делится старинными секретами лечебных свойств русской печи: «…Еще исстари недуги, прежде всего различные простудные заболевания, а также ревматические боли в суставах и пояснице, лечили на лежанке старой доброй русской печи. Для избавления от ревматизма и радикулита требовалось, конечно же, немало времени, а вот простудные заболевания русская чудопечь излечивала за день».

Печь-камин с лежанкой

1 — задвижка заднего хода печи

2 — задвижка зимнего хода печи с лежанкой

3 — задвижка лежанки

4 — задвижка летнего хода печи

5 — шибер лежанки

6 — задвижка зимнего хода печи, печи с лежанкой

7 — шибер камина

8 — чугунная плита

9 — топка

10 — поддувало

11 — колосниковая решетка

12 — сушилка

13, 14 — дверки прочистные

15 — дверка поддувальная

16 — дверка топочная

Работа печи

1. Летний режим.

Открыта задвижка 4 летнего хода, все остальные закрыты. Дымовые газы из топливника по летнему каналу устремляются в дымовую трубу. В данном режиме можно готовить на чугунной плите без нагрева массива печи.

2. Зимний режим.

Открыты задвижки 1 и 6, все остальные закрыты. Дымовые газы из топливника устремляются по всем дымооборотам, равномерно прогревая весь массив печи.

3. Режим нагрева лежанки.

Открыты задвижка 3 и шибер 5. Дымовые газы из топливника устремляются в горизонтальные каналы под лежанкой, равномерно ее прогревая. Через полчаса лежанка прогревается до 40–45°С.

4. Зимний режим с нагревом лежанки.

Открыты задвижки 2, 3 и 6. Дымовые газы из топливника устремляются в горизонтальный канал под лежанкой, далее через все дымообороты печи, прогревая весь ее массив. Если шибер 5 закрыт, то прогреваться будет только 1/2 часть лежанки. Для прогрева всей лежанки необходимо открыть шибер 5.

Материалы и металлоизделия

Кирпич красный М 100 — 2900 шт. (без трубы)

Кирпич шамотный ШБ-8 — 300 шт.

Глина — 1 м³ (без трубы)

Песок — 1,8 м³ (без трубы)

Уголок стальной 50 х 50 — 1,4 м

Уголок стальной 100 х 100 — 0,9 м

Лист стальной 3 мм — 2,3 м²

Лист стальной 6 мм — 0,3 м²

Дверка прочистная 130 х 130 — 5 шт.

Дверка прочистная 250 х 140 — 1 шт.

Решетка колосниковая 200 х 300 — 1 шт.

Дверка топочная 250 х 210 — 1 шт.

Задвижка 250 х 250 — 4 шт.

Задвижка 120 х 250 — 1 шт.

Шибер 120 х 250 — 1 шт.

Шибер 250 х 250 — 1 шт.

Плита чугунная — 1 шт.

Смотрите также

• Порядовки печей | №3 (58) ‘2012
  Комбинированная садовая печь

  Погожий день, проведенный за приготовлением шашлыка или любого другого блюда на природе в компании близких друзей, запомнится надолго. Тем более если кулинарное колдовство совершалось на своей даче, на специально подготовленной для этих целей площадке, где стационарная печь оборудована для приготовления любого блюда…

• Порядовки печей | №2 (57) ‘2012
  Русская печь

  В этом номере журнала «Камины и отопление» приведена порядовка традиционной русской печи. Автор конструкции – печник Владимир Григорьев (г. Новосибирск). В печи можно приготовить хлеб, пиццу, щи, кашу и многое другое…

• Порядовки печей | №1 (56) ‘2012
  Отопительно-варочная печь с лежанкой + камин

  Авторское сооружение, сочетающее камин с открытой топкой и отопительно-варочную печь с лежанкой, играет композиционно-смысловую, декоративно-художественную роль в интерьере, одновременно являясь вполне функциональным отопительным прибором. ..

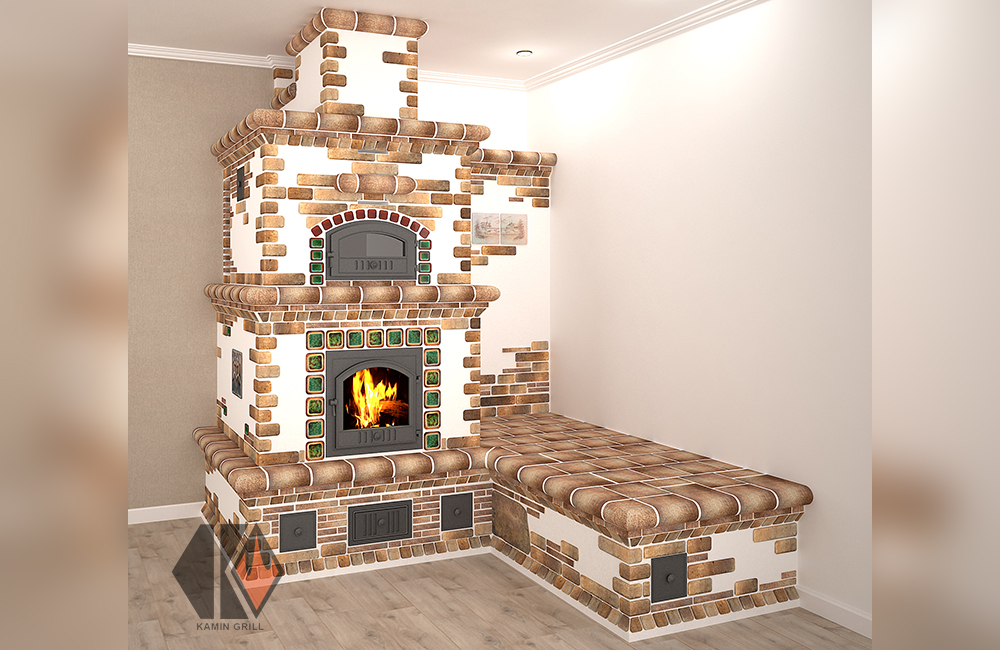

Камин с лежанкой: фото, порядовка, своими руками

Лежанка – обязательная часть настоящей русской печи. В условиях той тяжелой жизни, которую вели крестьяне, это приспособление считалось и действительно было эффективным средством для поддержки здоровья, как, например, баня. Тепло, идущее от камня, равномерно прогревало тело, предупреждая развитие многочисленных простудных, сосудистых и прочих заболеваний.

Современная версия печи – камин с лежанкой, вполне способен выполнять эту функцию.

Конструкция печи

Обустроить такой вариант возможно только в собственном доме. Сооружение возводится из кирпича, имеет изрядный вес и требует фундамента. В условиях городской квартиры возможны разного рода имитации, например: электрический камин или стальной твердотопливный в комбинации с деревянным коробом, который и выполняет роль лежака. Благодаря способности дерева хорошо хранить тепло, устройство получается довольно эффективным. Но, конечно, размер имеет минимальный.

Печь камин с лежанкой устроена так:

• для лучшего сжигания топлива и вывода нагретого газа в очаге формируется колпак – пространство между топочной камерой и дымоходом, обычно конусовидной формы. Лежанка сооружается как продолжение этого колпака;
• От дымохода прокладывается труба, которая и будет обогревать основание. Длина может быть до 2 м, общая теплоотдача устройства при этом не изменяется.

Чем ниже расположено пологое место, тем ниже придется опускать трубу из дымохода, а это уже непростая инженерная задача. Чем выше основание, тем проще соорудить печь своими руками. На фото – очаг с высоким лежаком.

Принцип работы

Печи камины с лежанкой могут работать в двух режимах – зимнем и летнем. В последнем случае предполагается нагрев только воздушного контура самого очага. В зимнем режиме устройство прогревается целиком, как настоящая русская печь.

Производится нагрев следующим образом:

• разжигается огонь при открытых задвижках: одна из них перекрывает дымоход, вторая – трубу, обогревающую лежаночную часть печи;
• очаг протапливается около 10 минут;
• перекрывается дымоход с тем, чтобы нагретый газ двигался по трубе. Так как тяга уже сформировалась, то воздух будет перемещаться по указанному пути, и очаг дымиться не будет;
• степень нагрева регулируется шириной открытого зазора. Управление ничем от обычного не отличается.

Разновидности устройства

• Лежак над топочной камерой – устройство наиболее простое и эффективное. Камин с лежанкой своими руками в большинстве случаев по такой схеме и сооружается. Поверхность облицовывается кирпичом, изразцами, мрамором, талькохлоритом – любым камнем с показателями теплопроводности, близким к глине. Отличие от традиционного варианта только в устройстве камеры: имеется прозрачная дверца из жаропрочного стекла для наблюдения за пламенем.
• Лежак в стороне от топки – как правило, размещается ниже. Здесь нужно подумать над прокладкой трубы от дымохода с тем, чтобы обеспечить хорошую тягу. Под основание понадобится либо фундамент, либо прочные опоры.
• Ступенчатый лежак – один может размещаться над топкой, второй в стороне от нее, но с примыканием, третий выглядит как независимый элемент. Обычно лежак, если он удален от камеры, не обогревается, хотя можно устроить и такой вариант. В первую очередь нагревается главный – над топкой, а примыкающие во вторую. Камин с лежанкой на фото – многоступенчатый.

Технология сооружения

Строительство лучше начинать с варианта попроще – грубы, например. Если некоторый опыт наличествует, то рекомендуется воспользоваться готовым проектом с подробной порядовкой, потому что для расчета нужен не некоторый, а солидный опыт.

Порядовка – это схема укладки кирпича каждого ряда. Зачем она нужна? Печь – это не короб из кирпича с закрепленной внутри колосниковой решеткой. Это конструкция с полостями разного размера и формы – зольника, топочной камеры, воздуховодных каналов. От их правильного соотношения зависит функциональность сооружения. Камин с лежанкой, порядовка которого уже рассчитана, требует лишь тщательного воспроизведения – и успех обеспечен.

Строительство производится в несколько этапов:

• возводится фундамент и гидроизолируется. Закладывается он вместе с фундаментом дома, но в одно целое не связан, так как усадка у них разная;
• кирпич используется красный глиняный и шамотный, печь кладут на песчано-глиняный раствор;
• укладку производят, тщательно соблюдая схему порядовки. В требуемых местах закрепляются дверцы и заслонки. Если предполагается отделка изразцами, во время кладки между кирпичами монтируют для них проволоку;
• сооружается дымоход.

Самостоятельная кладка печи – дело сложное, но выполнимое. При сомнениях на любом этапе работ, рекомендуется обратиться за помощью к опытному печнику.
