Пол в деревянном доме с ленточным фундаментом. Как сделать правильный бетонный пол в деревянном или каркасном доме

В деревянном или каркасном доме обычно делают полы первого этажа на деревянных лагах. Деревянные лаги пола опирают на грунт или концы лаг (балок) висят на стенах фундамента или цоколя дома.

Деревянные полы первого этажа менее долговечны, боятся влаги, недостаточно устойчивы к механическим воздействиям, обладают низкой звукоизолирующей способностью. На таких полах сложно сделать полноценный теплый пол. Имеются проблемы при устройстве полов во влажных помещениях деревянного или каркасного дома — ванной комнате, котельной и т.п.

Устройство же цокольного железобетонного перекрытия выгодно только для дома с подвалом.

Для частного дома без подвала самой выгодной конструкцией пола первого этажа является устройство бетонного пола по грунту. При выборе такой конструкции для деревянных и каркасных домов существует  предубеждение, что близость грунта к нижним венцам и брусьям деревянных стен, отсутствие в этих узлах достаточной вентиляции будут способствовать накоплению влаги и гниению деревянных деталей.

По указанной выше причине застройщики,  которые строят дом для себя, испытывают определенные трудности при выборе конструкции узла сопряжения пола по грунту, с фундаментом (цоколем) и деревянными стенами дома.

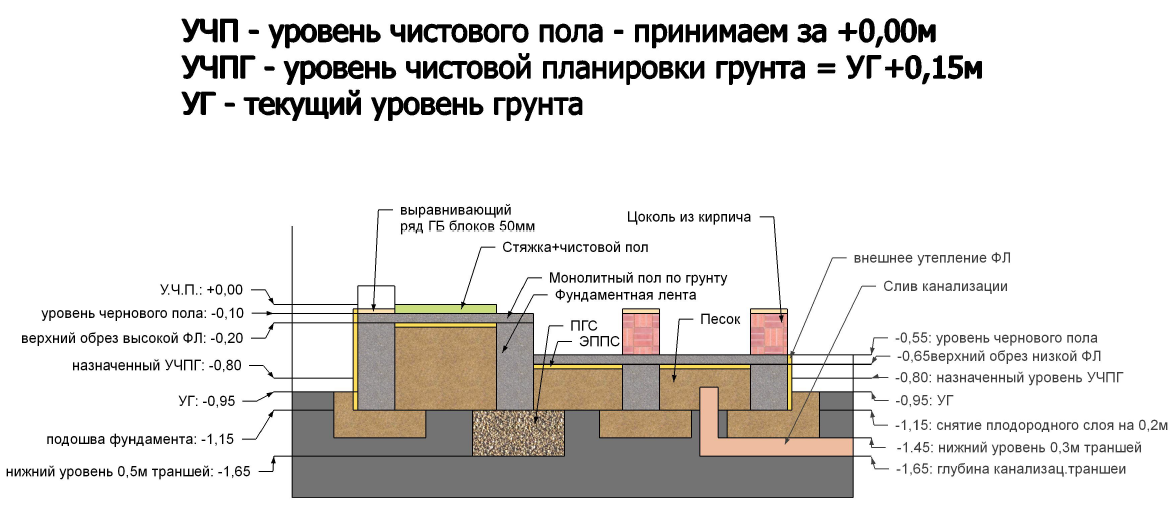

Ниже на рисунке предлагается вариант устройства бетонного пола по грунту для деревянного (бревенчатого, брусового) или каркасного дома.

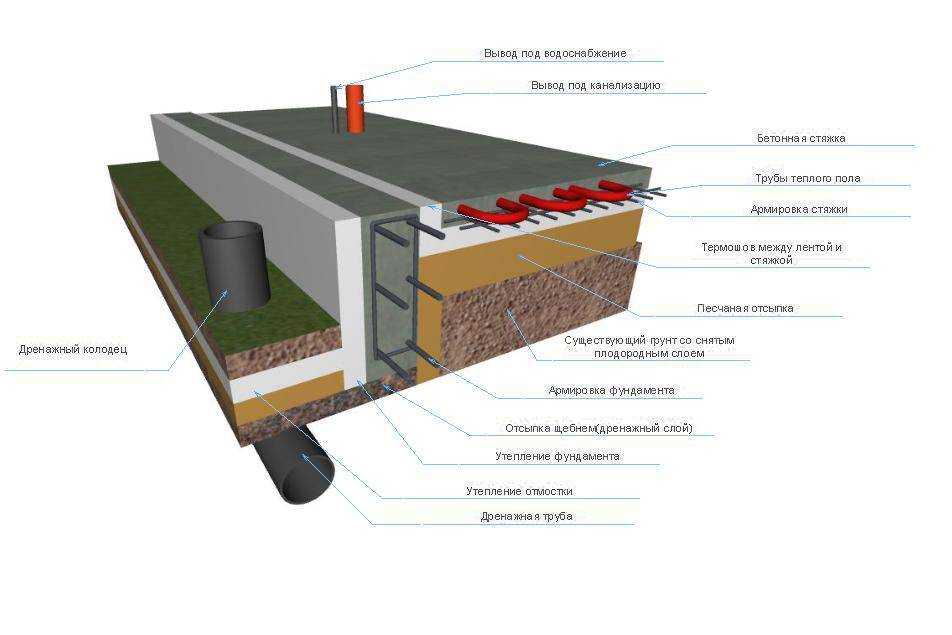

Деревянный или каркасный дом с бетонными полами по грунту. Фундамент дома мелкозаглубленный, с защитой пучинистого грунта от промерзания

Здесь конструкторы постарались сделать максимально открытый и проветриваемый узел. Кроме того, в зоне контакта дерева с цоколем обеспечивается тепловой режим, исключающий выпадение в этом месте конденсата.

Для дома выбран мелкозаглубленный теплоизолированный фундамент. Теплоизоляция защищает грунт под подошвой фундамента от промерзания. В результате на фундамент не действуют силы морозного пучения грунта.

Фундамент ленточный из монолитного бетона. Между лентой фундамента и стеной дома устроен кирпичный цоколь.

Применение кирпича для устройства цоколя обусловлено двумя причинами:

• Кирпич имеет более низкую теплопроводность по сравнению с бетоном.
• В цоколе имеется термовкладыш из экструдированного пенополистирола. Выполнить кладку с вкладышем проще и удобнее, чем заделывать его в бетон.

Для защиты грунта в основании фундамента от промерзания служит вертикальная и горизонтальная теплоизоляция. Отличительной особенностью узла является то, что слои теплоизоляции расположены изнутри и под лентой фундамента. Размеры теплоизоляции, указанные на рисунке, выбраны для условий климата региона г.Москвы.

На рисунке ниже представлена тепловая карта этого узла, на которой видно распределение температур в толще грунта и в конструкциях дома в расчетном режиме.

На тепловой карте показано распределение температур в толще грунта и в конструкциях дома. Температура грунта под подошвой фундамента близка к нулю градусов.

Как сделать деревянный пол на ленточном фундаменте. Пол по почве – качества и особенности технологии

Что представляет собой пол по почве? Это конструкция, при устройстве которой нет расстояния между землей и полом – она находится прямо поверх грунта, исключая возможность возникновения воздушных прослоек.

Чаще всего пол по почве устраивают именно в домах, возведенных на ленточной основе (заливают его между стенами базиса), поэтому он не является несущим. Вес стен и крыши здания ложится на основание, а пол принимает нагрузку от чистового покрытия, предметов интерьера, ненесущих перегородок и людей.

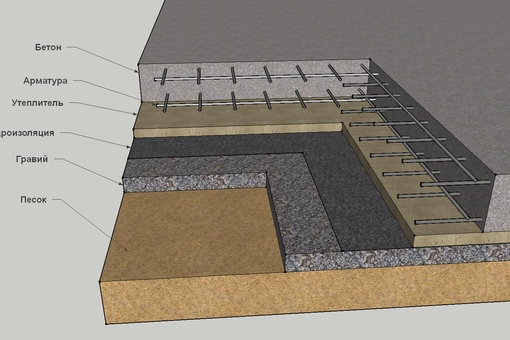

Структура данного типа пола отличается многослойностью. Каждый из семи уровней играет определенную роль, влияющую на качество готовой конструкции. Пол по грунту состоит из:

• Подошвы
• Подстилочного пласта
• Гидроизоляции
• Утеплителя
• Главного несущего слоя
• Выравнивающей стяжки
• Чистового покрытия

Разобравшись в предназначении каждого пласта, подобрать материалы для обустройства пола не представит особого труда. А благодаря их доступности, можно значительно сэкономить.

Достоинства и недостатки

Устройство полов по грунту при ленточном фундаменте имеет как положительные, так и отрицательные моменты.

Среди плюсов такого типа пола можно отметить:

• То, что он подходит для заливки на большинстве видов почв;
• Устойчивость к зимнему пучению;
• Небольшой расход бетонной смеси, если сравнивать с плитным базисом;
• Простоту в установке;
• Возможность самостоятельной закладки без найма профессионалов;
• Отсутствие нужды дополнительного утепления инженерных коммуникаций;
• То, что он сразу готов к укладке любых напольных покрытий;
• Отсутствие нужды проветривания подпола.

При наличии большого количества явных достоинств, полу по почве присущи и минусы:

• Возводя внушительный цоколь углубление ленточного базиса нужно засыпать немалым объемом земли, что чревато лишними затратами;
• Если территория под застройку отличается высоким уровнем грунтовых вод, закладка пола по земле не имеет смысла.

Ленточный фундамент с бетонным полом. Что нужно знать застройщику о конструкции пола по грунту

Данная технология обладает высоким эксплуатационным ресурсом только при соблюдении требований нормативов СП от 2011 года за номером 29.13330 (ранее СНиП 2.03.13-88). Чтобы понять конструкцию «пирога» пола по грунту первого этажа здания, необходимо рассмотреть Факторы, действующие на залитую плиту:

1. Силы пучения, которыми обычно пугают индивидуальных застройщиков, под большинством зданий не возникают. Коттеджи, базирующиеся на плитах, ленточных основаниях, ростверках, опирающихся на землю либо заглубленных в нее, выделяют некоторое тепло в нижний уровень. При нормальном утеплении фундаментов (оклеивание наружных стен основания экструдированным пенополистиролом) под подошвой дома всегда сохраняется геотермальное тепло недр.
2. В любом проекте должен присутствовать дренаж и/или ливневка, которыми от силовых конструкций коттеджа отводятся паводковые, грунтовые, талые воды. Поэтому высокая влажность земли под домом – чаще всего агрессивная реклама, призывающая застройщика увеличить бюджет строительства для борьбы с несуществующей опасностью. Справедливости ради, стоит отметить, что в отсутствие ливневки и/или дренажной системы грунт под зданием будет действительно постоянно влажным.
3. Даже в отсутствие сил пучения земля под домом в 90% случаев в процессе эксплуатации просядет. Плита основания пола, привязанная к ленточному фундаменту, окажется висящей на нем, что не особо страшно при нормальном армировании. Плавающая стяжка в этом случае опустится ниже вместе с полом, что потребует демонтажа и повторного изготовления плиты. Поэтому используется обратная засыпка не извлеченным на этапе котлована грунтом, а нерудными материалами с обязательным послойным уплотнением виброплитой или ручной трамбовкой каждых 20 см песка, щебня.
4. Рекомендуемый многими компаниями слой геотекстиля под подушкой обратной засыпки в данном случае, не только не нужен, но и вреден. Грунт не будет уплотнен, эффективность стяжки/плиты сведется к нулю. Нетканый материал используется лишь при изготовлении подушек перед укладкой наружных инженерных систем (канализация, водопровод), мощением парковок брусчаткой, дорожек тротуарной плиткой. В этом случае актуальны фильтрующие, дренажные свойства геотекстиля.

Какие полы лучше сделать на ленточном фундаменте. Пол для первого этажа при ленточном фундаменте

Давайте рассмотрим подробней, что такое ленточный фундамент – полосы из железобетона,  которые уложены под стенами несущими и распределяют вес постройки по всему периметру. Такое решение позволяет оказать достаточное сопротивление, выдавливание грунта, избегая перекоса и проседания постройки. Как правило, для ленточного фундамента выбирают бетонный пол для первого этажа.

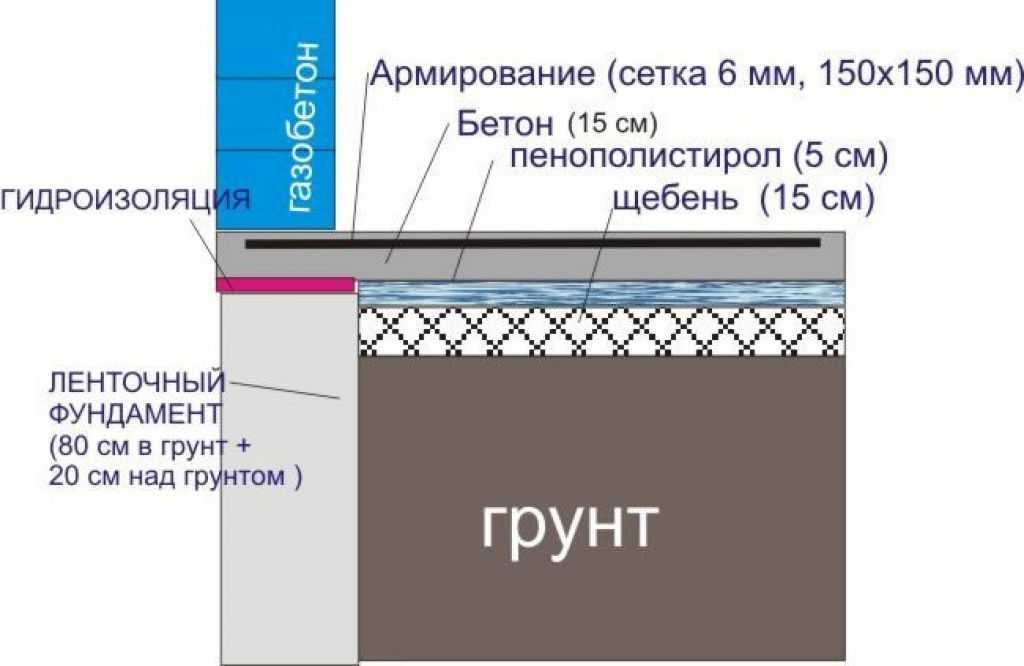

Поэтапный процесс укладки бетонного пола для первого этажа при ленточном фундаменте

Этап 1.

Основа

Когда смонтирован цокольный этаж или выполнен фундамент, переходят к следующему этапу – монтажу пола на готовый ленточный фундамент. Количество бетона нужно для пола можно посчитать воспользовавшись строительным калькулятором наливного пола . В получившийся в процессе возведения фундамента (ленточного) периметр здания тщательно засыпают выкопанный грунт в процессе подготовки котлована. После этого до необходимого уровня насыпается почва и далее тщательно уплотняется.  Чтобы уплотнить грунт его на протяжении 2-4 часов проливают водой по всему периметру площади равномерно. Когда грунт полностью оседает, выполняют подсыпку слоем щебня. Выбирать слой щебня необходимо не менее 10 см, а сами фракции щебня могут быть как крупной, так и средней и мелкой фракции.

Этап 2.

Обустраиваем бетонный пол для первого этажа

По периметру площади здания необходимо насыпать 6-10 сантиметровым слоем песка и сверху слой щебня. Для того чтобы защитить от воздействия влаги на песочный слой раскладываем пленку из полиэтилена. Сверху пленки будет накладываться арматурная сетка с толщиной 10-12 мм (зависит от будущей нагрузки). Арматурную сетку необходимо вязать размером ячеек до 20 сантиметров. В тех местах, где будут пересечения арматуры, другими словами углы сетки их сваривают при помощи сварки или связывают при помощи вязальной проволоки. Когда сетку полностью связывают ее необходимо поднять, над уровнем песка. Это делается для создания защитного слоя, в процессе будущей заливки бетонного слоя. Такое решение позволяет защитить армирующий слой от неблагоприятного влияния атмосферных осадков. Связанная арматура, залитая бетоном, будет распределять равномерно всю нагрузку.

Ознакомитесь с техникой заливки бетона зимой.

При уровне бетонного слоя заливки 20 см, арматурную сетку необходимо поднимать на несколько сантиметров над поверхностью. Когда армированную сетку приподнимают над почвой, щебнем, полиэтиленовой пленкой и слоем песка переходят к началу заливки бетонного слоя. Как правило, для этого применяют 200 марку бетона. Для правильных расчетов требуемого объема бетона, следует умножить толщину заливаемого слоя на общую площадь пола (для примера 20 сантиметров), + 5% для запаса, так как чаще всего на заводах не доливают бетон или могут возникнуть ошибки в расчетах. Зачастую при постройке дома существуют большие погрешности, именно по этой причине стоит сделать небольшой запас.

Рекомендация

Для надежной защиты готового фундамента и пола от попадания влаги потребуется выполнить качественную гидроизоляцию.
Смотрите как это сделать в

Этап 3.

Ровный пол

Чтобы правильно заливать бетонный пол по уровню, необходимо натянуть по двум диагоналям или прямым вдоль комнаты нить (маяки), и при достижении установленного уровня начинают  поверхность бетона разравнивать. Для этого используется сапка или лопата. Это черновая основа, а чистовой уровень пола из бетона будут выводить стяжкой .

Этап 4.

Заключительный

Когда залили бетонный пол на грунт, теперь бетон необходимо накрыть пленкой, чтобы защитить от влияния внешней среды, исключить быстрое испарение влаги из бетона. Снять пленку можно только по истечению 2 суток.

Полы по грунту на первом этаже частного дома без подвала

РЕКЛАМА

Другие статьи на эту тему:

⇒ Бетонный пол по грунту в каменном частном доме.
⇒ Как сделать правильный бетонный пол в деревянном или каркасном доме..
⇒ Деревянный пол на лагах в частном доме.
⇒ Пол с сухой сборной стяжкой из листов ГВЛ, ДСП, ОСП или фанеры

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

• с опорой на грунт — со стяжкой по грунту или на лагах;
• с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

РЕКЛАМА

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру.  По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей  площади здания, служит опорой для стен и основанием для пола, Рис. 2.

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

• теплоизоляцию помещений из условий энергосбережения;
• комфортные гигиенические условия для людей;
• защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
• предотвращать накопление конденсата водяных паров внутри конструкции пола;
• снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из не пучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм. Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона,  в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Читайте: «Защита дома от радиоактивного почвенного газа радона»

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя  и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

• пол по грунту с бетонной стяжкой;
• пол по грунту с сухой сборной стяжкой;
• пол по грунту на деревянных лагах.

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

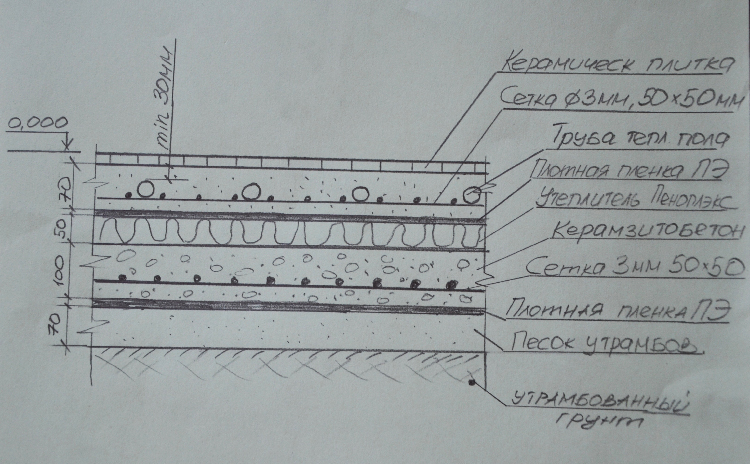

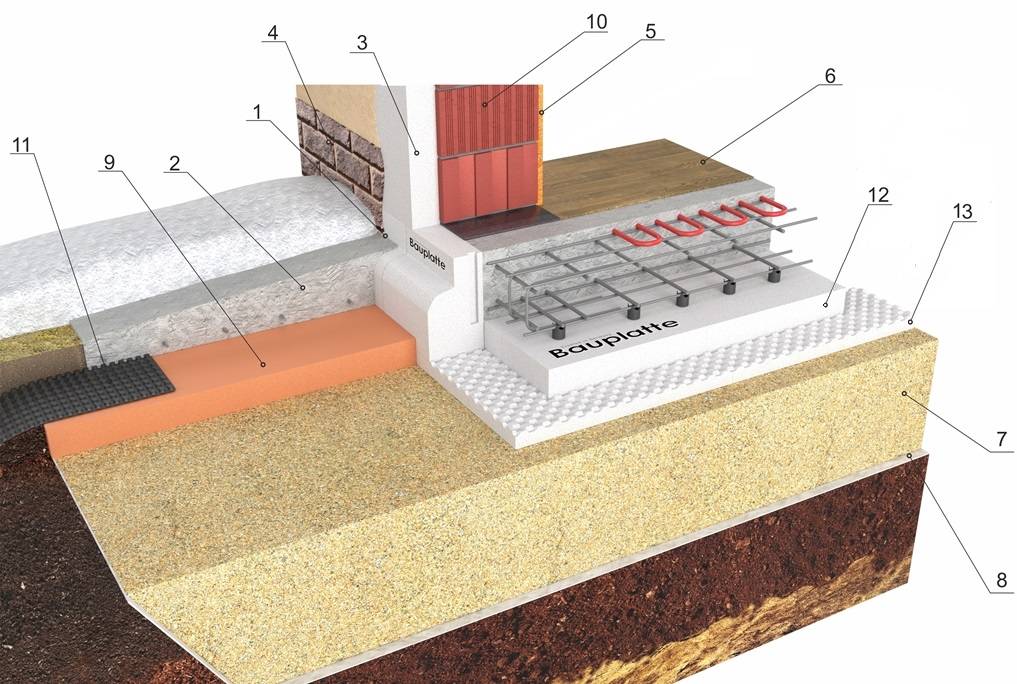

Полы по грунту представляют собой многослойную конструкцию, Рис. 4. Пройдемся по этим слоям снизу вверх:

1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см²). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м² и поставляется в рулонах шириной от 0,5 до 3,0 м, длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м³ достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м³, чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см.  Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Керамзитобетон крупнопористый без песчаный капсулированный. Каждая гранула керамзита заключена в цементную водонепроницаемую капсулу.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Читайте: «Крупнопористый капсулированный керамзитобетон — свойства и приготовление»

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале,  а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый  или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т. п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.

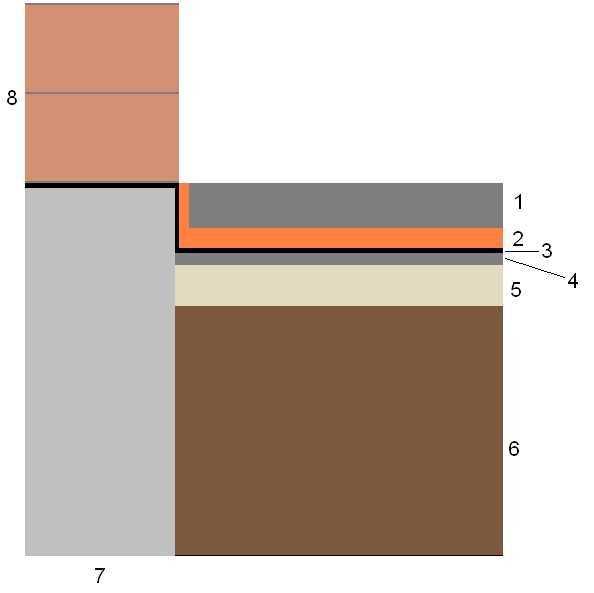

Устройство примыкания пола к наружной стене показано на Рис. 6.

Позиции на рис.6 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — армированная стяжка из бетона класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).

Читайте: «Как правильно сделать сухую сборную стяжку пола в частном доме».

Рис.7. Обязательно  в полу, по периметру наружных стен, укладывают утеплитель лентой, шириной не менее 0,8 м. Снаружи утепляют фундамент (цоколь) на глубину до 1 м.

Температура грунта под полом, в зоне примыкания к цоколю по периметру наружных стен, достаточно сильно зависит от температуры наружного воздуха. В этой зоне  образуется мостик холода. Через пол, грунт и цоколь тепло уходит из дома.

Температура грунта ближе к центру дома всегда положительная и мало зависит от температуры на улице. Грунт подогревается теплом Земли.

Строительные правила предписывают обязательно утеплять зону, через которую уходит тепло.  Для этого, рекомендуется устраивать теплозащиту на двух рубежах (рис.7):

Товары для дома

⇆

1. Утеплять снаружи цоколь и фундамент дома на глубину не менее 1,0 м.
2. Укладывать слой горизонтальной теплоизоляции в конструкцию пола по периметру наружных стен. Ширина ленты утеплителя вдоль наружных стен не менее 0, 8 м. (поз.11 на рис. 6).

Толщину теплоизоляции рассчитывают из условия, что общий показатель сопротивления теплопередаче на участке пол — грунт — цоколь, должен быть не меньше аналогичного параметра для наружной стены.

Проще говоря, суммарная толщина утеплителей цоколя плюс пола должна быть не меньше толщины утеплителя наружной стены.   Для климатической зоны в районе г. Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на цоколе 100 мм., плюс 50 мм. горизонтальная лента в полу по периметру наружных стен.

При выборе размеров слоя теплоизоляции учитывают также то, что утепление фундамента способствует уменьшению глубины промерзания грунта под его подошвой.

Читайте: «Утепленный теплоизолированный фундамент лучший для дома.»

Это минимальные требования к утеплению пола по грунту. Понятно, что чем больше размеры теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладывать теплоизоляцию под всей поверхностью пола в целях энергосбережения, обязательно необходимо лишь в случае устройства в помещениях теплых полов или строительства энергопассивного дома.

Кроме того, сплошной слой теплоизоляции в полу помещения бывает полезен и необходим для улучшения параметра теплоусвоения поверхности покрытия пола. Теплоусвоение поверхности пола — это свойство поверхности пола поглощать теплоту в контакте с какими-либо предметами (например, ступнями ног). Особенно это важно, если чистовой пол делают из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться, как более теплый.

Показатель теплоусвоения поверхности пола для жилых зданий не должен быть выше 12 Вт/(м²·°С). Калькулятор для расчета этого показателя можно найти здесь.

Плита основания из бетона класса В 12,5 толщиной 80 мм. по слою щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги сечением минимум, ширина 80 мм. и высота 40 мм., рекомендуется укладывать на слой гидроизоляции с шагом 400-500 мм. Для выравнивания по вертикали, их укладывают на пластиковые подкладки в виде двух треугольных клиньев. Путем сдвигания или раздвигания подкладок регулируется высота расположения лаг. Пролет между соседними точками опирания лаг не более 900 мм. Между лагами и стенами следует оставлять зазор шириной 20-30 мм.

Лаги лежат свободно без крепления к основанию. На время монтажа чернового пола их можно скрепить между собой временными связями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ЦСП. Толщина плит не менее 24 мм. Все стыки плит должны обязательно опираться на лаги.  Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половой доски. Такой пол из качественной доски можно эксплуатировать без напольного покрытия. Допустимая влажность древесины материалов пола 12-18%.

В пространство между лагами при необходимости можно уложить утеплитель. Плиты из минеральной ваты обязательно сверху закрывают паропроницаемой пленкой, которая препятствует проникновению в помещение микрочастиц утеплителя.

Рулонную гидроизоляции из битумных или битумно-полимерных материалов наклеивают в два слоя на бетонный подстилающий слой методом подплавления (для наплавляемых рулонных материалов) или наклейкой на битумно-полимерных мастиках.  При устройстве оклеечной гидроизоляции следует обеспечить продольную и поперечную нахлестку полотнищ не менее 85 мм.

Для проветривания подпольного пространства полов на грунте по лагам, в помещениях должны быть предусмотрены щели в плинтусах. Минимум в двух противоположных углах помещения оставляют отверстия площадью  20-30 см² .

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.

Позиции на Рис.5.:
1-4 — Элементы чистового пола.
5 — Сборная стяжка из листовых материалов.
6-7 — Клей и саморезы для сборки стяжки.
8 — Лага деревянная.
9 — Прокладка деревянная выравнивающая.
10 — Гидроизоляция.
11 — Столбик кирпичный или бетонный.
12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Подробно о полах без бетонной стяжки, на лагах читайте здесь.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, утеплив цоколь и подземную часть ленточного фундамента.

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.

Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.
О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Еще статьи на эту тему:

⇒ Бетонный пол по грунту в каменном частном доме.
⇒ Как сделать правильный бетонный пол в деревянном или каркасном доме..
⇒ Деревянный пол на лагах в частном доме.
⇒ Пол с сухой сборной стяжкой из листов ГВЛ, ДСП, ОСП или фанеры

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См.
вся история

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

• Утвержденный документ А.
• Несущая способность.
• Фундамент ленточный кирпичный.
• Фундаменты зданий.
• Сваи забивные.
• Фундаменты в фундаментах.
• Насколько глубоким должен быть фундамент.
• Как спроектировать плитный фундамент.
• Подложка фундамента.
• Свайные фундаменты.
• Сплошной фундамент.
• Фундамент траншейный бутовый.
• Ступенчатый фундамент.
• Недра.
• Траншейный фундамент.
• Виды земляных работ.
• Типы кулисных фундаментов.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Вид
  история комментариев

Инструкции по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

Ленточные фундаменты

Фундаменты должны быть предусмотрены для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Схема В8 — Типовые ленточные фундаменты

Стандартные размеры, необходимые для фундаментов

Схема В9 — Стандартные размеры, необходимые для фундаментов

9000 Глубина котлована фундамента должна быть не менее 600 мм ниже уровень земли в завершение.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести обследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 — Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Заполните соответствующим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 — Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армированием легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

В зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне, необходимо принять 2 общие меры предосторожности:

1. Если траншея находится в пределах 1 м от фундамента, траншея должна быть заполнена бетоном до уровень подошвы фундамента.

2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Схема B14 — слив менее 1 м от фундамента

Схема B15 — слив более 1 м от фундамента

909035 Подъемные стены 906 0035 Услуги через возвышающиеся стены

Пространство для сервисных труб и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для ясности маскирование опе не показано на эскизах.

Диаграмма B16 — Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема необходимо предусмотреть перемычку. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 — Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема B18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема B19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы

Перенос уровней

Возвышающиеся стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно составлять от 150 мм до 860 мм.

Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма В23 — Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 — Установка влагозащитной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 — Типичная ступенчатая деталь DPC на наклонной площадке

Диаграмма B26 — Перепады уровней внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Схема B27 — Деталь А — Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен составлять 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить проникновение влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т.е. стеной между домом A и домом B ниже. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма B28 — Путь боковой сырости

Диаграмма B29 — Перепады уровней в соседних домах

Схема B30 — Деталь X — Типовая деталь стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.
