Полы по грунту своими руками

Полы по грунту в России получили распространение сравнительно не давно, все дело, видимо, в отсутствии требуемых материалов. Если лес в Советском Союзе еще можно было, хоть как-то, достать, то утеплитель и бетон были из другого измерения. Вот и строили избёнки на пеньках, перестилали деревянными лагами, засыпали листвой, мхом, опилками, в общем кто во что горазд. Рады этому были только мыши!

Много чего переменилось с тех давних пор, но в деревне бытует глубокое убеждение, что деревянные полы теплее и дешевле. Последнее утверждение, на мой взгляд, очень спорный вопрос. Но сегодня не об этом.

Состоят полы по грунту из нескольких слоев. Самый нижний из которых — это насыпанный грунт. Я разравнивал грунт сразу после того, как залил цоколь, в расчете на то, что строители при укладке стен его утрамбуют получше любой виброплиты… Так оно и вышло.

Схема утепленной стены и полов по грунту выглядит так:

Вообще положа руку на сердце, если бы я сейчас начинал новый дом, то сначала залил бы цоколь, потом обустроил бы нормальные бетонные полы, а уже потом начал класть стены. Уверяю вас, что очень неудобно и трудоемко бетонировать полы в готовом доме. Но плюсы тоже есть: не так жарко и дождик не капает сверху)))

Утепление цоколя

Цоколь утепляем, по периметру дома. Хотя бы на 30 сантиметров в высоту. Для этого пенополистирол, который имеет размеры 1,2х0,6 м режем пополам, таким образом, чтобы размер был 1,2х0,3 м.

Резать пенополистирол совсем не сложно обычным ножом. К 5-ти сантиметровой плите прикладываем прави́ло и прорезаем в глубину примерно на половину, за несколько раз, постепенно углубляясь. Потом, попросту, ломаем плиту пополам. Ломаем обо что угодно имеющее угол, хоть об ту самую упаковку утеплителя, откуда мы эту плиту вытащили.

Далее «грибами» пришпандориваем этот утеплитель к цоколю изнутри дома в два слоя (притом, что толщина утеплителя 5 см). Примерно вот так:

На фотке видно, что где-то утеплитель лежит в два слоя (10 см), а где-то в один (левее). В один слой я укладывал утеплитель там, где через стенку находится не улица, а смежная комната и то не по всей стене, а только 1,2 метра от улицы.

Что же касается теплопроводности, то цоколь из бетона толщиной 45 см имеет сопротивление теплопередаче R=0,3 м²•°С/Вт. К нему мы добавляем утеплитель толщиной 10 см с R=3,33 м²•°С/Вт и получаем общую R=3,63 м²•°С/Вт, что нас и СНиП вполне устраивает. Откуда брать все эти показатели и как постараться в этом разобраться я описывал в расчете толщины стен, так что с вашего позволения повторяться не буду.

Устройство песчаной подушки

После утепления цоколя делаем песчаную подушку. Насыпать песок нужно на 17 см ниже уровня будущего пола. Почему 17? 10 см — это утеплитель, который мы положим, а 7 см — это толщина бетонной стяжки пола.

Насыпаем послойно, хорошо уплотняя каждый слой. Хорошо. когда песок немного влажный, но не настолько, чтобы с него стекала вода. Это упростит уплотнение. Когда до цели останется 6-7 см необходимо поставить направляющие. По ним, как по рельсам, будет скользить прави́ло, создавая ровную поверхность из песка. Для маяков можно использовать профиль из металла. Для того, чтобы установить направляющие маяки, насыпаем кучки песка под краями и в центре направляющей. Утрамбовываем кучки. При помощи пузырькового уровня выставляем направляющую строго горизонтально и по заданной отметке (17 см ниже уровня будущего пола). Остальные направляющие размещаются аналогично на расстоянии меньшем, чем длина прави́ла. И обязательно на уровне заданной отметки и строго горизонтально.

После того, как установлены все направляющие, несколько раз проверено, что все в горизонте, послойно насыпаем песок и уплотняем. Когда уровень приблизится к заданной отметке, выравниваем песок прави́лом, уплотняем, подсыпаем ещё немного, выравниваем, и так далее, пока не добьемся нужного результата.

Аккуратно вытаскиваем направляющие, и засыпаем песком то пространство, которое от них осталось. Уплотняем! Уплотнять надо качественно! Лучше использовать виброплиту, но если её нет, то можно и пенек с ручками или собственный вес, если позволяет)))

Укладка утеплителя на пол

Существует множество рецептов пирога пола по грунту. Я выбрал самый бюджетный. На песок решил сразу положить утеплитель. Ничего сложного в этом этапе нет: если подушка из песка сделана хорошо, то лист утеплителя плотно всей площадью ложится на песок. Как я писал выше, используем экструдированный пенополистирол. Итак укладываем 2 слоя утеплителя.

На фирму я особо внимания не обращал. На моей стройке побывал и оранжевый, и голубой, и розовый утеплитель, в конечном итоге все залилось серым бетоном…

Бетонирование пола в доме

Вообще вся работа по заливке пола похожа на засыпку песка, только в главной роли — бетон. Это, с одной стороны, сложнее, с другой — проще. Сложнее тем, что бетон надо сделать на улице и привезти на тачке, маневрируя по досочкам. Легче потому, что на бетоне не надо прыгать и несколько раз выравнивать одно и то же место.

Сначала кладем несколько арматурин. Они нужны для того, чтобы сетка лежала не на земле. Я использовал 1,5 метровые куски и раскладывал их через каждые полметра. На них уже кладется сетка. Сетка не должна касаться утеплителя! Не нужно выкладывать сетку сразу на всю комнату или, того хуже, на весь дом. По ней неудобно ездить на тачке и ходить. Для начала достаточно будет и одного ряда.

После этого нам по уровню необходимо выставить направляющие. Поскольку пол у нас уже ровный и с песком мы очень постарались, то здесь будет все существенно проще. Делаем подставки из дерева нужной толщины и ставим на них направляющие. Если направляющие высотой 4 см, а толщина стяжки нам нужна 7 см, то подставка должна быть толщиной 3 см. Чтобы направляющая не падала с деревяшки, можно присаморезить еще пару дощечек с двух сторон))) В общем, творчество!

Ставим подставки между ячеек, ставим направляющие маяки. Проверяем пузырьковым уровнем плоскость. В зависимости от результата либо радуемся, либо начинаем колхозить что-то еще…

Начинаем фитнес! Заливку! Бетон растягиваем движениями прави́ла вправо-влево с небольшой амплитудой, и при этом тянем прави́ло на себя по направляющим. По мере продвижения вытягиваем арматуру на себя из бетона. Сетка уже не упадет, значит, будет в бетоне работать правильно.

Не забываем все-таки следить за уровнем. Удобнее, когда он находится прямо на прави́ле.

В итоге получается примерно такой пол. На фотографии ванна, поэтому уровень пола тут немного ниже, чтобы потом сделать теплый пол.

Оставшиеся от маяков щели нужно замазать цементным раствором. Маяки необходимо снимать часов через 12-15 максимум. Я всегда снимал на утро, и однажды лишился маяка, потому, что закончил заливать в обед предыдущего дня. Пришлось оставить маяк жить в полу)))

Всем хорошей стройки!

Армирование бетонного пола по грунту

29.07.2020

Нужно ли использовать армирование стяжки бетонных полов? Да, обязательно, если рассчитываете сделать качественный бетонный пол, который будет служить долго. Обычно стяжку делают на мягком основании, это может быть пенополистирол, песок или керамзит, поэтому армирующая сетка важна. Она предотвращает и компенсирует деформации.

Цель армирующей сетки сохранить поверхность целым полотном на месте, чтобы ее куски не двигались под финишным слоем отделки. Этого будет достаточно, ведь конструкция пола по большому счету не является несущим объектом.

Конструкция полов по грунту

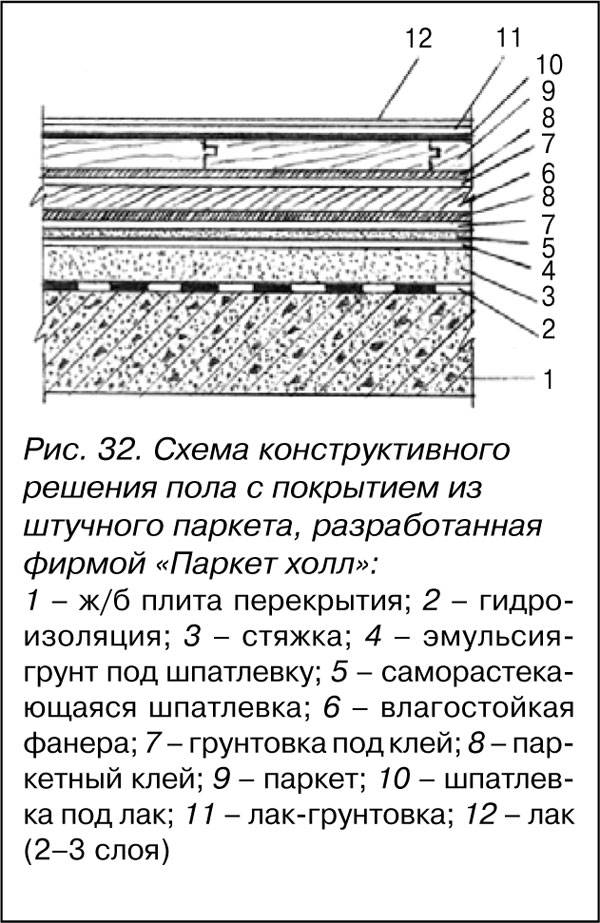

Устройство полов по грунту можно представить на следующей схеме:

Часто возникает вопрос, нужно ли на утрамбованный грунт под подстилающий слой бетона постелить полиэтиленовую пленку?

Такая пленка не дает уверенности в герметичности. Часто при демонтаже видно что между пленкой и бетоном появляется вода. Бетон чернеет, там образуются грибки и подстилающий слой будет работать в тяжелых условиях. Почему так происходит, откуда берется вода?

1. В грунте всегда есть влага, особенно если уровень грунтовых вод высоко. Именно в месте, где соединяются грунт и бетон образуется точка росы, потому что бетон всегда более инерционный. В результате влажный воздух, попавший между пленкой и подстилающим слоем конденсируется, образуя воду.
2. Слой бетона содержит воду. Для схватывания бетона достаточно 5-10% воды от его массы. Остальной жидкости деваться некуда, внизу пленка, наверху будет пароизоляция. Избыток жидкости будет постепенно конденсироваться между пленкой и бетоном.
3. Если пленка повреждается или нарушен стык, то испаряющаяся из грунта влага добавляет количество воды под пленку.
4. Перечисленные выше условия сокращают срок службы подстилающего слоя.

Если пленку под подстилающий слой не стелить, то со временем процент его влажности сравняется с процентом влажности грунта. Чем меньше процент влажности бетона, тем он лучше будет работать. Вывод: пленка под бетоном задерживает воду, создает ему тяжелые условия работы, а также становится причиной появления грибка.

Сетки для стяжки металлические

Если стяжка выполнена из цементного раствора, нужна металлическая сварная сетка 100х100мм 3мм, либо 100х100 4мм. Высота стяжки должна быть не менее 50мм. Пол по грунту с интенсивными нагрузками, например в гараже, нужно укрепить сеткой 50х50 мм диаметр 4 мм, высота слоя 100 мм.

Если для стяжки применяют мелкофракционный бетон, можно удешевить устройство пола, так как бетон дешевле цементного раствора. Тогда закладываем высоту бетона 60-70мм и стяжка получится прочной. В таком случае можно заказать сетку с крупными ячейками: 150мм и 200мм, это также выйдет дешевле.

Есть ли смысл в добавлении фибры? Да, пол по грунту получится прочней, но добавление фибры не отменит армировочную сетку.

Как армируют пол по грунту

Сетки раскладывают по поверхности теплоизоляции, соединяя нахлестом. Под них равномерно подкладывают подставки:

• высотой 1,5-2 см, если толщина 50 см;
• высотой 2-3 см, если толщина слоя 60-70 см.

Это может быть маячковый профиль, соответствующей высоты. Иногда, чтобы приподнять крепление, используют цементный раствор. Это делается для того, чтобы металл был внутри слоя раствора.

Нужно ли армосетку крепить анкерами через всю конструкцию к бетонному основанию? Конечно нет, так как нарушается тепло- и гидроизоляция. В этом не никакого смысла, тем более, что масса цементного слоя и финишной отделки крепко фиксируют нижние слои. Цель маячковых профилей или подставок удержать сетку на проектных отметках до заливки раствора, чтобы она оказалась внутри него.

Крепежные элементы не должны быть связаны с арматурой стен, лестниц, цоколя — ни с чем. Иногда конструкцию такой стяжки называют плавающей, так как ее укрепление не связано ни с чем. В противном случае при неминуемой естественной усадке более тяжелые и массивные элементы дома подействуют на нее и повредят.

Внутренние стены, перегородки, не должны опираться на армированную стяжку, у них должен быть свой фундамент.

Последовательность устройства полов

1. Выкапываем и убираем верхний слой грунта. Оставшийся грунт утрамбовываем.
2. Выполняем обратную засыпку, используя песок и щебень. Уплотняем каждый слой по 20 см, поливая их водой. Чем лучше будет утрамбована обратная засыпка, тем меньше вероятности проседания насыпи. Если засыпка полметра и больше, то это будет дорого. Можно на дно вырытого котлована разместить строительные отходы, битый бетон и раствор.
3. На уплотненное песчаное и щебеночное основание укладывается подстилающий слой бетона, толщиной 100-150 мм. Хотя согласно СП 29.13330.2011 для жилых помещений эта величина составляет 80 мм, лучше увеличить ее до 100-150 мм, тогда основание будет более прочным.
4. Бетон при укладке должен иметь скругление к стене. На это скругление опирается пароизоляция, когда ее край будет примыкать к стене и подниматься вплоть до финишного покрытия. Если этого не сделать, увеличивается вероятность случайного повреждения мембраны пароизоляции.
5. Укладываем пароизоляцию. Это делается обязательно. Дело в том, что влажность, которая находится в грунте, всегда стремится выйти вверх в виде пара. Это естественный и постоянный процесс. Пар будет подниматься и проникать в теплоизоляцию и финишное покрытие и наносить им ущерб. Влажность и сырость поднимутся по стенам, внизу их будет постоянно мокро и заводиться плесень. Поэтому наносится слой пароизоляции. Ее виды:
   • полиэтиленовая или полипропиленовая пленки;
   • мембрана пленочная;
   • жидкая резина;
   • рубероидные наплавляемые материалы:
   • пенетрирующие смеси.
     Стыки пароизоляции герметично соединяются между собой.
6. По периметру помещения по стене устанавливают демпферную ленту. Ее изготавливают из вспененного полиэтилена, она гасит расширения всей конструкции, также уплотняет зазор между утеплителем и стеной.
7. Далее укладывают теплоизоляцию. Ее не нужно приклеивать или прикручивать саморезами, так как вес, который ляжет сверху, плотно прижмет ее. В качестве теплоизоляции используется плотная минеральная вата, а еще лучше экструзионный пенополистирол, толщина 50 мм. Нужно ли укладывать пенополистирол полосой по стене внизу по периметру помещения? Если снаружи дома стоит высокий утепленный цоколь, то скорее всего нет. Но, если есть мостик холода, то придется положить полоску утеплителя по периметру.
8. Укладываем армировку по маякам.
9. Трубы отопления и водопроводные для теплых полов необходимо утеплить мерилоном. Эти трубы, нагреваясь и охлаждаясь, играют в диаметре, увеличиваясь и сужаясь, что приведет к растрескиванию раствора вокруг них. Мерилон сильно увеличит диаметр трубы, и поведет к увеличению высоты стяжки. Чтобы не увеличивать ее высоту, поверх труб, уложенных в мерилон, набрасывают 2 слоя штукатурной металлической сетки, самой тонкой 10х10 мм. Не стоит ее укладывать сплошным настилом, а только над водопроводными и отопительными трубами.
10. Укладываем стяжку из цементного раствора или мелкофракционного бетона.

Тепло- и гидроизоляция бетонного пола под грунт

В качестве утепления долгое время использовался пенополистирол. Этот материал выпускался разных видов, с большей и меньшей плотностью.

Новый вид полистирола это экструзионный пенополистирол. В чем его преимущества? Он намного прочнее, его тепло- и гидроизоляционные свойства выше. Поэтому в доме, утепленном экструзионным пенополистиролом, тщательно подходят к устройству вентиляции.

Эти плиты сами по себе являются гидроизолирующим слоем, а вместе с рубероидным материалом отлично изолируют от влаги и пара. Экструзионный пенополистирол по краям имеют выемки, что позволяет при укладке складывать их одна в одну, создавая однородный слой.

Такой утеплитель необходим, если в помещении будет много влаги и пара. Например помещение над подвалом, гаражом, ванна, сауна.

Перед его укладкой бетонную подготовку следует покрыть битумной грунтовкой.
