Потолочный подвес — виды и применение для разных видов подвесных потолков

Одним из наиболее популярных способов ремонта потолков, уже давно считаются подвесные композиции. Они могут быть разного типа, иметь много уровней или располагаться на одном и том же уровне, но, во всех решениях такого плана применяется потолочный подвес. Эта деталь обеспечивает надежную фиксацию всех составляющих композиции.

Зачем они нужны

Во многих ситуациях, без таких элементов обойтись совершенно невозможно. Иногда, достаточно всего лишь нескольких брусков, изготовленных из подручных материалов наподобие дерева, прикрепленных к поверхности плиты перекрытия. Но, в большинстве случаев, пространства, оставшегося между перекрытием и новой декоративной поверхностью, будет недостаточно.

В такой ситуации нужно применить одну из разновидностей подвесных креплений, которые обеспечат надежное крепление всех элементов нового покрытия и при этом, обеспечат наличие необходимого пространства между плоскостью декоративного полотна и бетонным основанием.

Кроме того, в некоторых вариантах устройства подвесных декоративных конструкций, необходима укладка шумопоглощающего материала или монтаж утепляющего слоя. Во втором случае, крепления такого рода добавят необходимое пространство, а в ситуации с шумопоглощающими материалами, помогут решить проблему акустического комфорта. Для этого, выпускаются специальные модели с демпфирующими прокладками.

Прямые подвесы

Обычно, такой потолочный подвес применяется для установки покрытий из гипсокартона. Он представляет собой прямую металлическую пластину с нанесённой на нее перфорацией, которая сгибается в определенных местах. После сборки необходимой конструкции, оставшиеся свободными концы пластины отгибаются в стороны и не мешают дальнейшему монтажу декоративного покрытия.

Помимо потолочных конструкций, подобные детали активно применяются для сооружения любых декоративных объемов с применением ГКЛ. С их помощью можно собрать гипсокартонную стену или соединить детали любых каркасных оснований. Эта разновидность является наиболее востребованной.

С их помощью, можно не только присоединить профили к межэтажной плите. Очень часто, они применяются для соединения между собой нескольких частей каркаса или сборки перехода между двумя уровнями конструкции.

Регулируемые подвесы

Применяются для создания каркасных оснований в навесных конструкциях. Особенно актуальны такие крепежи при сооружении многоярусных или многоуровневых систем. Представляет собой изогнутую планку, в которую вставлена стойка потолочного подвеса. Перемещаясь вдоль стойки, пластина может быть зафиксирована на любом уровне. После того, как необходимая длина получена, свободный конец стойки загибается, обеспечивая надежную фиксацию.

Можно соединить несколько таких стоек в одну систему, получая возможность опустить декоративное полотно практически на любое расстояние. Вторым применением для регулируемых по длине фиксаторов стали наклонные потолки. Установив на противоположных концах стрингера крепежи разной длины, можно добиться любого необходимого угла наклона.

Крепление ПП2

Этот вариант фиксирующей части выделяется своей формой – она представляет собой изогнутую в двух местах металлическую пластину. Выгибается из толстой, до 2 миллиметров стали и предназначается для того, чтобы прикрепить к межэтажному перекрытию шпильку.

На двух сторонах у нее имеются отверстия, в одно из которых вставляется сама шпилька, а при помощи второго отверстия осуществляется фиксация к перекрытию. Максимальная нагрузка на квадратный метр готового покрытия, собранного с применением таких фиксаторов, составляет 45 килограмм.

Крепеж с виброизоляцией

Это – особенная разновидность таких деталей. В конструкции предусмотрена установка специальной демпфирующей прокладки, не позволяющей вибрациям передаваться на полотно потолка через нее.

Использование подобного элемента в системе подвесного потолка со звукоизолирующими свойствами, позволяет очень эффективно снижать уровень постороннего шума, проникающего в помещение.

Специальные типы

В некоторых подвесных композициях, используются нестандартные типы крепежа. Так, для армстронга и подобных ему систем, применяется подвес, похожий на регулируемый. Он действительно, имеет возможность регулировки, но, для этого используется несколько иная система. Крепление состоит из двух, параллельно закрепленных стоек, которые соединяются подвижной металлической пластиной.

При необходимости, обе стойки могут двигаться относительно друг друга и быть зафиксированы в нужном положении. На одной из стоек, имеется специальная петля, сквозь которую проходит анкер, которым вся система прикручивается к плите перекрытия. На второй стойке, с противоположной стороны, имеется крючок, который используется для фиксации стрингера.

Подобный крепёжный элемент используется не только в системах армстронг, но и в множестве других моделей декоративных подвесных покрытий. Особенно удобен, он в монтаже реечных конструкций или ячеистых потолков.

Дюбель-гвоздь и прямой подвес для гипсокартона

• Некоторые нюансы при работе
• Характеристики и размеры подвеса
• Разметка и монтаж обрешетки
• Ошибки новичков

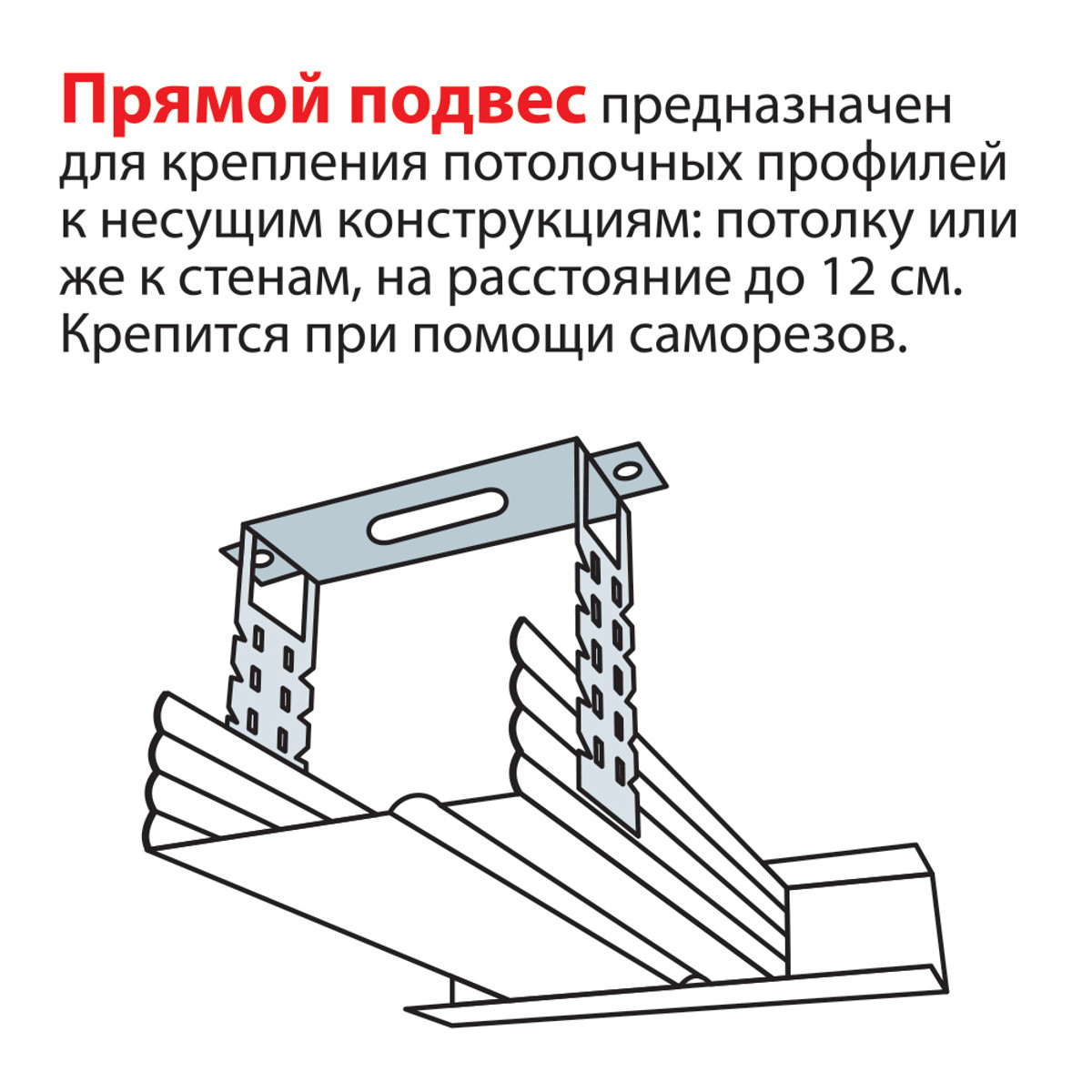

Одним из основных элементов для изготовления «обрешетки», каркаса из потолочного профиля (ПП), на который в дальнейшем крепится гипсокартон, является прямой подвес.  Для его крепления необходимы шурупы, гвозди или дюбель-гвозди. Конструкция стены или потолка с использованием этого приспособления является самой простой и надежной.

Подвес прямой, фото которого вы видите, позволяет без каких — либо сложностей регулировать расстояние между основной стеной и новой (той которую планируем смонтировать). При необходимости в промежуток между ГКЛ и стеной укладывается утеплитель, гидро-  или шумоизоляция, на строительных рынках сейчас огромный выбор разнообразных видов изоляции.

Некоторые нюансы при работе

1. Первый и очень важный —  это соблюдение техники безопасности. Края изделия острые потому, очень легко порезаться. При монтаже на кирпичную стену, в целях экономии времени можно не размечать места для сверления. Я использую такой вариант крепления подвеса 60х27. Одной рукой прижимаем его к стене, другой перфоратором или дрелью сверлим отверстие, сквозь лепестки. Именно в таких случаях сверло (или бур, в случае с перфоратором) может намотать его на себя и оставить на ваших руках глубокие порезы (я предупреждаю об этом в целях вашей безопасности, так как сам длительное время занимался отделкой помещений ГКЛ).
2. Подвес прямой Кнауф для гипсокартона встречается разной толщины и длины, поэтому прежде чем покупать, замерьте, на какое расстояние от несущей стены вам необходимо вывести обрешетку. Поверхность, которую вы планируете закрыть может оказаться очень неровной или же наоборот, вам потребуется сделать, к примеру, нишу в стене либо многоуровневый потолок.

Иногда приходится увеличивать его длину куском профиля. Делается это так: отрезается потолочный профиль необходимой длины, с двух сторон приворачиваем по подвесу. Один крепим на основную стену, второй выгибаем вперед, для будущей обрешетки. А вот если расстояние от обрешетки до стены минимальное (не больше 10 см.), то вполне подойдут самые тонкие и дешевые.

К содержанию↑

Краткое описание размеров и характеристик подвеса

Рассмотрим подвес прямой 60х27, технические характеристики которого говорят сами за себя. Вся его конструкция состоит из трех частей:

• Спинки с ребрами жесткости, при помощи которых он фиксируется на поверхности. Именно на ней располагаются отверстия для крепления к стене или потолку;
• Двух одинаковых лапок, расположенных с двух сторон от центра. На эти лапки и крепится в дальнейшем профиль для гипсокартона. Шаг отверстий на них составляет 5 мм. В некоторых случаях можно ориентироваться без рулетки, а только по этим отверстиям.

Прямой подвес, размеры которого составляют 30 см, является стандартным. Длина каждой лапки равняется 12 см. Еще есть варианты с длиной лапки всего 7,5 см. Средняя толщина металла составляет 0,7 мм. Как уже говорилось выше, толщина и внешний вид самого изделия могут незначительно отличаться друг от друга.

Сталь, из которой изготавливаются подвесы для гипсокартона, проходит специальную химическую обработку, которая позволяет увеличить срок эксплуатации изделия. Металл не подвержен коррозии, что позволяет использовать его не только для внутренних, но и для наружных работ.

К содержанию↑

Разметка и монтаж обрешетки на стену

В зависимости от строения и материала несущей конструкции, на которой нужно вывести обрешетку, выбираем элемент, которым будет крепиться прямой подвес. Предлагаю рассмотреть вариант с кирпичной стеной в обычной квартире. В данном случае нам потребуется дюбель гвоздь 6/40 (при условии, что стена не из пеноблоков или трепельного кирпича). Самым оптимальным решением будет с помощью длинного уровня или профиля для ГКЛ сделать разметки по всей поверхности стены. Расстояние между каждым вертикальным рядом должно быть 40 см. (в некоторых случаях, при отделке металлическим сайдингом или декоративным камнем частота обрешетки уменьшается до 30 см).

Можно сначала разметить места установки, а именно точки для сверления под дюбель. Затем, просверлив нужное количество отверстий перфоратором, закрепляем подвес для ПП 60х27 и забиваем дюбель молотком. Второй вариант я считаю наиболее быстрым, лично я работаю с помощью такого метода. Прижимаем к стене на уровне разметки. Во второй руке держим перфоратор и рассверливаем отверстия прямо сквозь него. Бур немного шире, поэтому он слегка разобьет место для крепления, но незначительно. Дюбель-гвоздь хорошо проходит в образовавшееся отверстие вместе с пробкой.

К содержанию↑

Ошибки новичков

Теперь, предлагаю рассмотреть некоторые ошибки, которые возможны при выборе материала для крепления потолочного профиля (ПП). На фото ниже монтажники вовсе отказались от использования прямых подвесов под гипсокартон размером 60х27.
Ошибки совершенные при этом:

1. Потолочный профиль наглухо прикручен к деревянному брусу, с нарушением всех инструкций и технологий.
2. Деревянный брус так же, как и профиль закреплен к основной стене без малейших намеков на эластичность крепления.
3. Об использовании прямых подвесов люди выполнявшие эту работу видимо даже не слышали. В конструкции есть два – три подвеса, но они расположены в хаотичном порядке.

Результатом такой работы будет трещина на поверхности через пару лет. И все это из-за нарушения технологии монтажа.

Еще одна частая ошибка новичков — это неправильное крепление. При монтаже удлиненного прямого подвеса на стену можно закреплять его как в центральные отверстия, так и в лепестки. А вот при возведении обрешетки для потолка подвес рекомендуется крепить только во внутренние отверстия основной спинки с ребром жесткости.  Лист гипсокартона имеет приличный вес, а крепление в более широкую часть надежней.

Категорически не рекомендуется сгибать их в том случае, если вы закрепили профиль 60х27 не в уровень с остальными, лучше не поленитесь и перекрутите несколько саморезов. Каждая лапка, перед креплением на него ПП, должна быть максимально оттянута от стены по прямой линии. Тяга подвеса необходима для достижения полной вытяжки его лапок.

Только соблюдая все технические правила и условия монтажа прямого подвеса 60х27 под гипсокартон, вы добьетесь ровной, красивой, а самое главное – качественной о долгосрочной поверхности.

В случае, если у вас возникнут вопросы по применению и монтажу обрешетки для ГКЛ, или просто захотите поделиться своим мнением, я всегда готов ответить или обсудить в комментариях к данной статье.
