установка, размеры, выбор коронки для монтажа + видео

Стены, перегородки и потолки из гипсокартона стали характерными реалиями сегодняшней строительной площадки. Мобильность перепланировки, сухой способ возведения конструктивных элементов и декора, высокая ремонтабельность и экологичность — далеко не полный перечень преимуществ, прочно закреплённых за технологиями монтажа из гипсокартона. Ещё не так давно строители с опаской отзывались о нововведении, но сегодня ситуация с подрозетниками радикально изменилась. Далее речь пойдёт об установочных монтажных коробках, применяемых в стенах из гипсокартона.

Содержание

• Выбор материала и размеры подрозетника

• Подготовка продрозетника к установке в гипсокартон, подбор коронки

• Пошаговая инструкция монтажа установочной коробки

  • Видео: «Как установить электромонтажную коробку в гипсокартоне»

• Завершающий этап работы

• Критерии выбора подрозетников

Выбор материала и размеры подрозетника

Потребность в электрификации помещений, выполненных из гипсокартонных стен и потолков привела к созданию специальных аксессуаров, позволяющих монтировать электрические выключатели, розетки и другие средства энергообеспечения с учётом специфики материала.

Одним из из таких аксессуаров является подрозетник для установки розеток и выключателей в гипсокартоновую перегородку.

Коробка электромонтажная (электротехническая) – это устройство, которое предназначено для прокладки, соединения и развода электрических кабелей. Применяется при электрификации зданий внутренними и наружными линиями электропередачи.

Установочная электротехническая коробка круглой формы

Электромонтажные коробки подразделяются на два вида: коробки распределительные и коробки установочные.

Первые предназначены для монтажа точки разветвления проводов, вторые для установки выключателей или розеток подачи напряжения. Установочные коробки, кроме своего прямого назначения, могут играть роль распределительной коробки.

Существуют металлические и пластиковые электрические коробки, на бытовом языке называемые подрозетниками. Наиболее широкое применение получили коробки из полипропилена, благодаря низкой себестоимости и прекрасным диэлектрическим свойствам.

По конструкционным особенностям подрозетники делятся на две категории.

• установочные коробки для полнотелых стен
• установочные коробки для пустотелых стен

Отличие их заключается в том, что подрозетники, предназначенные для монтажа в пустотелых стенах, снабжены зажимным механизмом, который позволяет надёжно закреплять коробку в стене.

Закрепляется в стене при помощи зажимного устройства

На всей территории Европейского континента принят единый стандарт внутреннего поперечного сечения подрозетника, который составляет 68 мм. Благодаря этому, установочные коробки являются универсальным монтажным устройством для всех видов розеток и выключателей.

Различные производители электротехники, выпускают подрозетники имеющие незначительные отличия в форме, цвете и плотности пластика. Могут отличаться форма и материал, из которого сделан зажимной механизм, представляющий из себя две «лапки» на подвижных резьбовых фиксаторах.

Для установки двух и более коробок в одном месте, используются «батареи» подрозетников, скреплённых в единый блок специальными соединителями. Такие блоки применяются в местах, которые используются для подключения большого количества потребителей. Например, в кухне над рабочим столом или для подключения оргтехники в офисных помещениях.

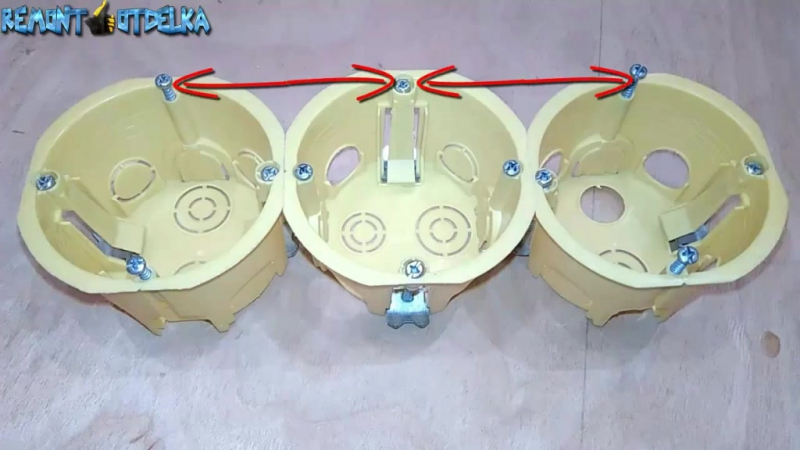

Блок подрозетников для установки трёх розеток

Кроме традиционно круглых установочных коробок, бывают также коробки квадратной формы, прямоугольной или овальной.

При выборе нужной формы подрозетника учитывается конкретная ситуация, в которой будет производиться монтаж.

Квадратные и прямоугольные подрозетники используются в том случае, когда внутри устанавливаемой точки, планируется дополнительная разводка кабелей. Это связано с тем, что внутренний объем таких коробок больше. Фактически, эти разновидности подрозетников, совмещает в себе функции раздаточной и установочной коробки одновременно.

Один из видов подрозетника квадратной формы

Овальные подрозетники применяются при монтаже двух и более розеток или выключателей в одном месте, заменяя собой сборные блоки. Их выгодно использовать в тех случаях, когда розетки расположены вертикально.

Используется электротехническая коробка овальной формы

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).

Пошаговая инструкция монтажа установочной коробки

Если подрозетники и инструменты готовы, а разметка нанесена на стены, процедура установки не займёт много времени и сил.

Первым делом нужно сделать отверстие. Для этого устанавливается коронка на шуруповёрт (дрель, перфоратор) и на средних оборотах, упираясь сверлом в намеченный центр, высверливается окружность нужного диаметра.

Видео: тонкости монтажа подрозетника в стене из гипсокартона.

Так как под гипсокартоном проложен кабель, который будет подсоединяться к розетке, сверлить нужно не спеша, следя за тем, что бы не повредить проводник. Как только коронка пройдёт через толщу гипса, её можно вынимать из отверстия.

После этого необходимо достать кабель из стены и ввести внутрь подрозетника. Соответственно, если кабелей несколько, все они на момент крепления установочной коробки к стене, должны быть внутри подрозетника.

Разводка кабелей при монтаже установочной коробки

Если это не глухая стена, а перегородка, зашитая гипсокартоном только с одной стороны, кабеля выводить не обязательно, так как остаётся открытым доступ с другой стороны.

И последний, заключительный этап — закрепление коробки в стене. Для этого подрозетник вставляется на своё место, и плавно затягиваются винты зажимного устройства. При этом главное — не переусердствовать, так как чрезмерное затягивание шурупов может привести к повреждению резьбы в пластмассовом «теле» коробки. Лучше всего выставить регулятор усилия на дрели на низкие значения (3–4 деления), а окончательный затяжку провести вручную.

Видео: «Как установить электромонтажную коробку в гипсокартоне»

Завершающий этап работы

На завершающем этапе работы проводится корректировка установленных подрозетников. Возможные дефекты устраняются, убирается пыль, и обрезаются до нужных размеров кабеля.

Если кабелей много, то при обрезании нужно помнить об их маркировке. Наклейки с подписями переносятся на новое место, что бы впоследствии не возникло путаницы.

Если во время сверления и установки где-то образовался скол гипсокартона, его нужно ликвидировать при помощи гипсовой шпаклёвки («Унифлот» и др.). Для увеличения прочности и предотвращения растрескивания, места шпаклёвки предварительно проклеиваются сетчатым бондажём.

Критерии выбора подрозетников

Чтобы из океана подрозетников, которые расположились на прилавках магазинов, выбрать именно ту модель, которая соответствует запросам, нужно знать его точный размер (диаметр и глубину), форму (круглую, квадратную, овальную) и назначение (для бетона, гипсокартона или пустотелого кирпича).

Если всё это известно, останется определиться лишь с производителем, выпускающим это электротехническое устройство. Естественно, отдавать предпочтение стоит торговым маркам, чья продукция известна и хорошо зарекомендовала себя.

Вот несколько примеров из наиболее известных моделей, которые успешно применяются на профессиональном уровне.

• Подрозетник СЗЕЗ — выпускается российским производителем. Прекрасно зарекомендовал себя в электромонтажных работах, отличается качественным пластиком, высокой степенью пожарной безопасности.
• Установочная электротехническая коробка HEGEL 68х60 мм. КУ 1205 — бренд отечественной компании, на российском рынке с 2006 года. Отличительной особенностью модели являются металлические зажимы.
• Подрозетник китайского производства «Dr.HD» (ID9288) – несмотря на не совсем лестные отзывы о товарах китайского производства, данная продукция отличается высоким уровнем качества. Коробка квадратной формы и вмещает в себе все положительные характеристики, присущие подрозетникам с такой формой.
• Коробка электротехническая 2332UJBS — продукт компании «ABB» (Швеция), изготовлена из высококачественного полипропилена. Торговая марка хорошо известна своим профессиональным электромонтажным оборудованием.
• Подрозетник GUSI ELEKTRIC 68 мм. Продукт отечественного производства, приятно отличается ценой. Качество соответствует мировым стандартам.

Монтаж установочной коробки, благодаря простоте её устройства, доступен каждому взрослому человеку. Процедура не требует специальных навыков или знаний. Единственное необходимое условие, если монтаж производится во время ремонтных работ, это полное отключение подачи электрического тока. Перед тем как приступить к работе необоходимо обесточить розетку и дополнительно проверить отсутствие напряжения при помощи индикатора.

• Автор: Ангел Плодородия
• Распечатать

Оцените статью:

(3 голоса, среднее: 2.3 из 5)

Поделитесь с друзьями!

Как установить подрозетник в гипсокартон своими руками

Перед тем как установить подрозетник в гипсокартон, необходимо выяснить, каким образом производятся не только основные, но и подготовительные работы, а также как правильно осуществлять монтаж своими руками, и на что важно обращать внимание при этом.

Содержание

Размеры подрозетников

При возведении гипсокартонных конструкций с дальнейшей их эксплуатацией в качестве рабочих стен, на которых будут присутствовать дополнительные компоненты, одной из наиболее простых работ является установка розетки. Для качественного выполнения данного процесса важно предварительно правильно подобрать размер подрозетника. В основном изделия обладают одинаковыми размерами, но бывают и некоторые отличия.

Наиболее популярным решением являются коробки 68х45, которые отлично подходят под все обычные розетки. При наличии новых стен со значительной глубиной можно подобрать более глубокий подрозетник, поскольку процесс фиксации данных коробок осуществляется достаточно легко, если в ходе работ сверление производится посредством коронки подходящего диаметра.

Если есть потребность в монтаже нескольких розеток, а не одной, то следует приобрести двойной подрозетник.

Подготовка стен

Осуществлять отделку данных поверхностей гипсокартоном многие люди начали массово, поскольку в таком случае удается заметно ускорить проведение ремонтных работ, а также придать им ровности без использования сыпучих материалов, которых при существенных дефектах стен в старых зданиях потребуется задействовать значительное количество.

Произвести монтаж гипсокартонных листов можно на профиль, что имеет ширину в 5 см, оставляя за собой достаточное пространство для дальнейшего помещения утеплителя, звукоизоляции и проводов. При проведении данных работ также возникает потребность в установке подрозетников.

Обратите внимание! Плохо разбираясь в электрике лучше всего прибегнуть к услугам специалистов, которые сумеют качественно проложить электрические кабели, поскольку допущенные в ходе самостоятельной прокладки ошибки могут в будущем стать причиной короткого замыкания, способного привести к возгоранию.

Осуществлять приобретение подрозетников желательно вместе с гипсокартоном, так как в этом случае удастся сэкономить значительное количество времени, выполнив подбор подходящих монтажных коробок.

Обыкновенные гипсокартонные листы с легкостью воспламеняются при пожаре. Исключением является лишь пожароустойчивый материал, который в основном имеет розовый или красный окрас и специальную маркировку. По этой причине при приобретении подрозетников также требуется обращать внимание на их пожарные нормы безопасности.

Важно! При выборе розеток для установки в гипсокартонных конструкциях необходимо рассматривать лишь те изделия, у которых ободок выполнен из металла, что при чересчур высоком напряжении обеспечит прохождение тока через себя и срабатывание защиты предохранителя в щитке. Помимо этого произойдет отключение электричества, что исключит вероятность возможных отрицательных последствий.

Чтобы все же произвести качественный монтаж подрозетника в гипсокартоне требуется осуществить подготовку стен должным образом:

1. В первую очередь рекомендуется совершить нанесение шпаклевки, благодаря которой поверхность становится более прочной и начинает отлично удерживать форму во время сверления.
2. Далее по окончании застывания шпаклевочного состава необходимо тщательно вскрыть материал грунтовкой. После впитывания нанесенной смеси гипсокартон перестанет крошиться при дальнейшей обработке.

Осуществив указанные действия можно приступать к определению будущих мест монтажных коробок.

Разметка стен перед установкой подрозетников

Перед тем как произвести проделывание отверстия в гипсокартоне и выяснить, где оно конкретно должно быть и очертить требуемую область, нужно подумать о его целевом предназначении. В основном все зависит от личного удобства.

В соответствии с общепринятыми европейскими стандартами дистанция между розеткой и полом должна достигать 30 см, а выключатель необходимо устанавливать на высоте в 90 см, при этом от середины прибора до границы дверного проема должно быть оставлено 18 см, не считая наличников и самого короба.

Данные нормы достаточно удобные не только конкретно при проведении монтажных работ в гипсокартоне, но и в быту иногда возникают случаи, что требуют индивидуального подхода:

• На кухне часто происходит установка над поверхностью столешницы. В основном их высота достигает 1,2 м.
• Если в гостиной расположен аквариум или персональный компьютер, то розетку лучше всего монтировать выше, чем 30 см от поверхности напольного покрытия, благодаря чему удастся избежать болтающихся под ногами кабелей.
• В ванной комнате обычно осуществляется устанавливание двойных розеток в гипсокартон на высоте 1 м, что удобно для стиральной машины и иной бытовой техники.

Саму же разметку под подрозетник необходимо выполнять следующим образом:

1. Первым делом нужно наметить горизонтальную полосу на требуемой высоте от уровня пола. Для этого нужно воспользоваться рулеткой и простым карандашом, а далее необходимо выяснить место установки подрозетников, учитывая при этом симметрическое размещение конструкции по отношению ко всем участкам стены.
2. Если следует произвести установку лишь одного элемента, то в подходящем месте на оптимальной высоте требуется отметить на стене точку, которая станет центром для будущей розетки или выключателя, где будет произведен монтаж коробки.

Обратите внимание! Если совершается монтаж нескольких коробок, то от середины первой нужно сделать отступ в 71 мм и разметить центр второго подрозетника и последующих через одинаковое расстояние, которое должно быть максимально точно соблюдено. В ином случае в дальнейшем могут появиться трудности с монтажом накладной рамки, поскольку конструкция может не поместиться или после ее установки останутся щели.

Помимо этого следует брать во внимание расположение металлических профилей, что являются для гипсокартонных листов опорой, а иначе во время проделывания отверстий есть вероятность их повреждения, ввиду чего перегородка станет менее устойчивой.

После всех выполненных действий на стене будут намечены точки, которые определяют центр коробок. Далее можно начинать делать отверстия.

Проделывание отверстий

Специалисты при проведении данных работ прибегают к использованию коронок, устанавливаемых на дрель, но если отсутствует возможность воспользоваться ею, то можно задействовать обыкновенное сверло и монтажный нож.

Диаметр посадочного отверстия должен быть таким, чтобы монтируемая коробка помещалась в него впритык. При этом необходимо учитывать, что габариты подрозетников бывают различными, поэтому может потребоваться наличие нескольких коронок или осуществлять разметку стен, пользуясь изделием для их очертания.

Сделав в гипсокартоне отверстие коронкой или другим инструментом, рекомендуется совершить обработку его края посредством смешанного из шпаклевки и грунтовки состава, который произведет укрепление, а также обеспечит надежность и устойчивость в дальнейшем установленной розетки.

Обратите внимание! Во время проделывания отверстий в гипсокартоне следует избегать сильного надавливания на инструмент, поскольку это может стать причиной повреждения или продавливания листов.

Установка одинарного подрозетника

При качественно выполненном предыдущем этапе осуществить монтаж изделия в гипсокартон удастся совершить быстро и без каких-либо сложностей, произведя ряд действий в следующей последовательности:

1. В проделанное отверстие необходимо вывести электрическую проводку и поместить подрозетник на подготовленное для него место.
2. Дальше требуется произвести выкручивание специальных креплений для крепления розеточной рамки.
3. На следующем этапе нужно осуществить вкручивание винтов до тех пор, пока они не обеспечат неподвижное состояние устанавливаемого изделия.
4. Затем следует произвести монтаж рамки в подрозетник в специальные зажимы, и выполнить закрепление шурупов.
5. Помимо этого необходимо также произвести тщательное закручивание провода, что фиксирует лапки на фурнитуре. Завинчивание нужно осуществлять до окончательной неподвижности.

В итоге подрозетник готов к дальнейшему монтажу розетки.

Монтаж двойного подрозетника

Процесс установки имеет незначительные отличия от предыдущего варианта. Единственной отличительной особенностью является проделывание дополнительного отверстия, в каждое из которых необходимо осуществить выведение по кабелю, что в дальнейшем будут присоединены к розеткам.

Помимо этого перед его монтажом в ходе разметки нужно соблюдать ранее описанную дистанцию (71 мм) между центрами проделываемых окружностей.

Установка розетки в подрозетник

Для ее правильного монтажа после предыдущего этапа необходимо осуществлять следующее:

• Нужно произвести укорачивание торчащего провода до 7 см, которого обычно вполне достаточно для подсоединения.
• Устанавливаемые розетки должны быть для гипсокартона. Приобретать иные не следует, поскольку они не подойдут. Лучше всего отдавать предпочтение изделиям из пластика, которые намного безопаснее и имеют более доступную стоимость.
• Рекомендуется осуществлять заземление конструкции. Благодаря этому удастся избежать удара током. В этом случае нужно желтый провод присоединить к клеме заземления, встроенного в розетках. Оставшиеся кабели являются нулем и фазой.

Далее требуется присоединить все проводы и прикрутить розетку к подрозетнику. По окончании нужно совершить монтаж ее наружной рамки.

Узнав как установить подрозетник в гипсокартон, удастся не только произвести быстро все работы своими руками, но и качественно, избежав возможных ошибок при креплении, а также выборе изделия.

Вас может заинтересовать:

Как установить розетку в гипсокартон | Главная Руководства

Крис Дезиэль

Электрики называют электрические розетки розетками или розетками, а их установка в гипсокартоне предполагает установку электрической коробки. В новом строительстве вы прибиваете черновую коробку к стойке стены и вырезаете для нее отверстие в гипсокартоне, прежде чем повесить ее. Если стена уже покрыта, у вас есть два варианта. Один из них — вырезать большое отверстие, прибить коробку к стойке и произвести ремонт. Более простой альтернативой является использование ремоделирующей коробки. Поскольку он крепится к самому гипсокартону, его не обязательно располагать рядом со стойкой.

Новое строительство

1. Сделайте карандашную отметку для чернового электрощита на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна быть в пределах 5 1/2 дюймов от пола.

2. Прибейте или привинтите коробку сбоку к стойке. Передняя часть коробки должна выступать за край стойки на 1/2 дюйма, чтобы она была на одном уровне с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное выравнивание коробки с краем стойки.

3. Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытащите достаточную слабину, чтобы выполнить соединения. Если коробка металлическая, закрепите провода винтовыми зажимами. Пластиковые коробки самозажимные.

4. Измерьте точное положение коробки по отношению к полу и краю листа гипсокартона, который подходит к ней. Перенесите измерения на гипсокартон и начертите на лицевой стороне листа прямоугольник такого же размера, как коробка. Вырежьте отверстие пилой для гипсокартона.

5. Вставьте коробку в отверстие при подвешивании гипсокартона и забейте хотя бы одно крепление в шпильку рядом с коробкой. Подключите розетку после обклеивания и отделки гипсокартона.

Добавление выхода к существующему гипсокартону

1. Найдите удобную стойку с помощью искателя и отметьте рядом с ней место нового выхода, чтобы установить черновую коробку. Если вы используете коробку для реконструкции, вы можете разместить ее в любом месте стены, кроме стойки.

2. Используйте пилу для гипсокартона, чтобы вырезать отверстие в гипсокартоне, достаточно большое, чтобы вы могли прибить черновую коробку к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. С помощью канцелярского ножа откройте половину обеих поверхностей шпилек. Прикрепите черновую коробку к стойке, убедившись, что передняя часть выступает за край стойки на 1/2 дюйма, и протяните провода через заднюю часть.

3. Измерьте размеры сделанного вами отверстия и отрежьте кусок нового гипсокартона, чтобы он соответствовал размеру. Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для нее отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к шпилькам с обеих сторон коробки с помощью шурупов или гвоздей и скотча и закончите.

4. Установите коробку для реконструкции, обведя контур задней части коробки на поверхности гипсокартона и обрезав контур пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставить коробку в отверстие. Когда коробка окажется на одном уровне с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы закрепить коробку на гипсокартоне.

5. После отделки гипсокартона подключите розетку к черновой коробке. Подключите его к коробке для реконструкции после того, как коробка будет надежно прикреплена к гипсокартону.

Список литературы

• Прекрасные домашние строительство: установка электрических коробок и рецептов
• Дома. к отверстию под новую розетку в существующей стене – провести их через чердак или подвал, просверлить отверстие в верхней или нижней пластине стены и пустить их вертикально в нужное место.

Предупреждения

• Перед работой с электрическими проводами всегда выключайте питание. Если вы не уверены, проверьте их с помощью тестера напряжения.

Биография писателя

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.

Установка электрической розетки

Установка электрической розетки
Моя подруга Мелисса хотела, чтобы электрическая розетка была спрятана за
ее новый настенный ЖК-телевизор, и удалось уговорить меня сделать это.

Розетку нужно было установить всего на 1 метр выше существующей розетки, поэтому
установка не потребовала особых усилий, чтобы протянуть провода сквозь стены.
Так что я знал, что все это можно сделать в рамках относительно детерминированного
количество времени.

Я начал с того, что проделал небольшое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила.
Я начал с небольшого отверстия, чтобы убедиться, что там, где я хотел, есть пустое пространство.
гнездо, чтобы идти, а также нащупать точное расположение шпильки, прежде чем я ее разрежу
намного больше.

Несмотря на то, что я использовал ремонтную розетку, которую можно монтировать прямо в гипсокартон, это
Всегда лучше ставить новую головку рядом со шпилькой, чтобы ее можно было вкрутить прямо в
дерево для хорошей меры.

Показан контур, который я нарисовал из шаблона, поставляемого с розеткой, хотя я не рисовал
часть контура слева — там я прикрепляю прямо к шпильке.

Розетки для переделки имеют откидные крылья на концах для удержания розетки прямо в гипсокартоне.
Крыло откидывается при повороте винта, к которому оно прикреплено.
по часовой стрелке для затягивания. Это приводит к тому, что розетка зажимает гипсокартон между
крыло и большие фланцы на обоих концах электрической коробки. Это аккуратная система,
хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка, если ее установить просто
к краям гипсокартона вот так.

При первоначальном вырезании отверстия лучше не пытаться следовать всем углам контура.
На самом деле, я обычно предпочитаю рисовать немного меньше, чем наброски. Достаточно легко увеличить
отверстие после этого, но невозможно сделать его меньше. И шаблон почти такого же размера
крышки (см. первое изображение статьи), так что места для ошибки мало.

Канцелярский нож отлично справится с работой по гипсокартону. Сначала прочно разрежьте по линиям,
затем продолжайте делать это, пока не войдете достаточно глубоко, затем используйте нож, как пилу.
хотя бы резать до конца.

Если в вашем доме стены оштукатурены (1950-е годы или ранее), то не так просто вырезать красивое отверстие для
розетка, вы можете прочитать об установке в гипсокартонных стенах.

Довольно чистый срез, первоначальный прямоугольник удален.

Затем пришло время установить розетку, расширив отверстие, чтобы вместить все
неровности и выступы на розетке. Также обратите внимание, что я снял крыло с левой стороны гнезда,
и согнул металл, чтобы я мог привинтить эту сторону прямо к шпильке.

И проверка посадки в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны.
чтобы освободить место для откидного крыла. Отверстие все еще меньше, чем в шаблоне
предложил бы.

Подключение к существующей розетке

Затем пришло время подключиться к существующей розетке, которая находилась всего в метре ниже.
новая розетка. Не забудьте перед этим вынуть прерыватель, иначе вы получите
довольно резкое напоминание сделать это, когда вы берете розетку за ее клеммы (говоря от
опыт, хотя и не по этому поводу)

Удалив этот сокет, мы увидим, что он является частью цепочки сокетов, т.к.
не разделенная розетка, а к ней подключены два кабеля, один питающий, другой
переход к следующему сокету.
Они использовали розетку для
соедините провода вместе — это может соответствовать или не соответствовать существующим электрическим
кодексы в некоторых юрисдикциях. Я думаю прежде всего потому, что если кто-то работает, то можно
испортить цепи вниз по линии. Особенно, если перебить нейтральную (белую) во время
оставив горячий (черный) подключенным.

Больше всего меня беспокоило то, что оба провода подводились сверху, так что эти отверстия
в металлическом ящике уже было полно.
Я мог бы попробовать протянуть второй провод в одно из отверстий, но это
это немного уродливо, и, вероятно, также является нарушением правил электротехники.

Поэтому я решил попробовать провести провод за розеткой, зацепив его
пару хирургических щипцов через отверстие на дне и потяните его.
Хирургические щипцы хороши для
такая работа, потому что они узкие, с петлей довольно близко
спереди, так что вы можете достать через маленькое отверстие и открыть их.

Обычно вы можете найти бывшие в употреблении хирургические щипцы в магазинах излишков по несколько долларов за штуку.

Чтобы легче было зацепить провод, я снял внешнюю изоляцию
конец его, так что я мог протянуть один проводник за раз в отверстие.
Оглядываясь назад, было бы проще, если бы я снял внутреннюю изоляцию.
с самого конца проводов, а также.
Силы щипцов едва хватило, чтобы продеть в отверстие по одному проводу за раз.

После того, как провода были вставлены, я использовал плоскогубцы с тонкими губками, чтобы протянуть их дальше.
в розетку достаточно далеко, чтобы основная изоляционная оболочка была втянута в
розетка.

Следующим шагом было поставить компенсатор натяжения обратно на дно раструба, хотя
Я забыл сфотографировать этот шаг.

На всякий случай решил сделать подключение нулевого провода
все с одной проволочной гайкой.
С питающим проводом, один провод идет к следующему разъему, один провод к новому разъему и
короткий провод к имеющейся розетке, было четыре провода соединить вместе.

Для четырех и более проводов гайки винтовых клемм
работают довольно хорошо, пока вы их достаточно затяните. Лучше всего держать
латунную втулку плоскогубцами, затягивая установочный винт,
просто чтобы получить достаточный крутящий момент. Далее накручиваем на него пластиковую заглушку.
