Чердачная лестница с люком своими руками: инструкции, чертежи, примеры

Зачастую выход на чердак находится как раз в одном из жилых помещений дома. И при проектировании такого выхода раньше многим дизайнерам и архитекторам приходилось решать, какую комнату придется «обидеть» некрасивой лестницей в углу. На крайний случай изготавливалась стремянка, которая пряталась в кладовой. И в случае необходимости перед хозяевами стояла задача вытащить ее, отнести к люку, не задев по дороге телевизор, поставить и подняться.

И при этом желательно, чтобы ножки лестницы не поехали и сама она не свалилась, пока человек не будет находиться на чердаке. Пока современный рынок не предложил замечательную альтернативу всем этим хлопотам в виде особого вида люка, за которым прячется сама лестница.

Почему бы  и вам ведь не построить нечто подобное, ведь чердачная лестница с люком – не такой уж и сложный механизм, и во всем при желании можно разобраться? Тем более, что с нашими фото-инструкциями, полезными советами и видео-историями у вас просто нет шанса не справиться!

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все «прячущиеся» чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

В общем же вся конструкция выглядит примерно так:

Самыми прочными и практичными признаны такие лестницы, которые сделаны на металлической основе с деревянными ступеньками. В домашних условиях, конечно, нечто подобное соорудить сложно, а вот работа с деревом под силу каждому.

Шаг 1.

Планируем и проектируем

Итак, для начала внимательно рассмотрите заботливо приготовленные для вас схематические иллюстрации:

У вас сложилось понимание, как именно будет выглядеть проем чердачного люка и с какой стороны к нему будет крепиться лестница? Тогда идем дальше.

Шаг 2. Подбираем крепление для люка и лестницы

Именно от прочности и качества механизма зависит то, насколько легко будет открываться люк, и насколько он будет выдерживать возложенные на него нагрузки. Самый простой механизм из всех существующих в этом плане – это петли и защелки. Разница лишь в том, как именно вы расположите их: по длинной стороне створки, или по короткой, и куда будет открывается сам люк – верх или вниз.

И здесь многие домашние умельцы идут на такие хитрости: они используют не простые мебельные петли, а приспосабливает автомобильные капотные, и получается крышка люка с пружинным механизмом ничуть не хуже, чем у самых дорогих промышленных вариантов. Такая пружина помогает поднимать тяжелую лестницу с люком и фиксировать ее в нужном направлении.

Т.е. каждый раз, когда вы будете подниматься на чердак, вам уже не нужно будет применять особых усилий, чтобы поднять обычно массивную крышку люка.

Вдобавок, совсем не лишним будет кронштейн, который поможет зафиксировать открытый люк в определенном положении. Таким образом, вы не позволите люку открывается на больший угол, чем он рассчитан, и отлетевшая вниз крышка не стукнет случайно проходящего мимо человека по голове.

Еще вы можете применить для массивного чердачного люка так называемый газовый лифт – такие приспособления сегодня активно продаются для тяжелых дверей. Все это тоже поможет легко открывать и закрывать люк наверх, а еще газовый лифт просто не позволит опускаться крышке быстро резко.

Ведь бывают ситуации, что человек решил спуститься с чердака по приставной лестнице, стал закрывать за собой крышку люка, а та под своей тяжестью попросту захлопнулась. Результат – сотрясение мозга и быстрый полет вниз. Подумайте над этим, ведь подобного легко избежать.

В качестве фиксатора крышки люка вы также можете применить стальную цепочку, как здесь:

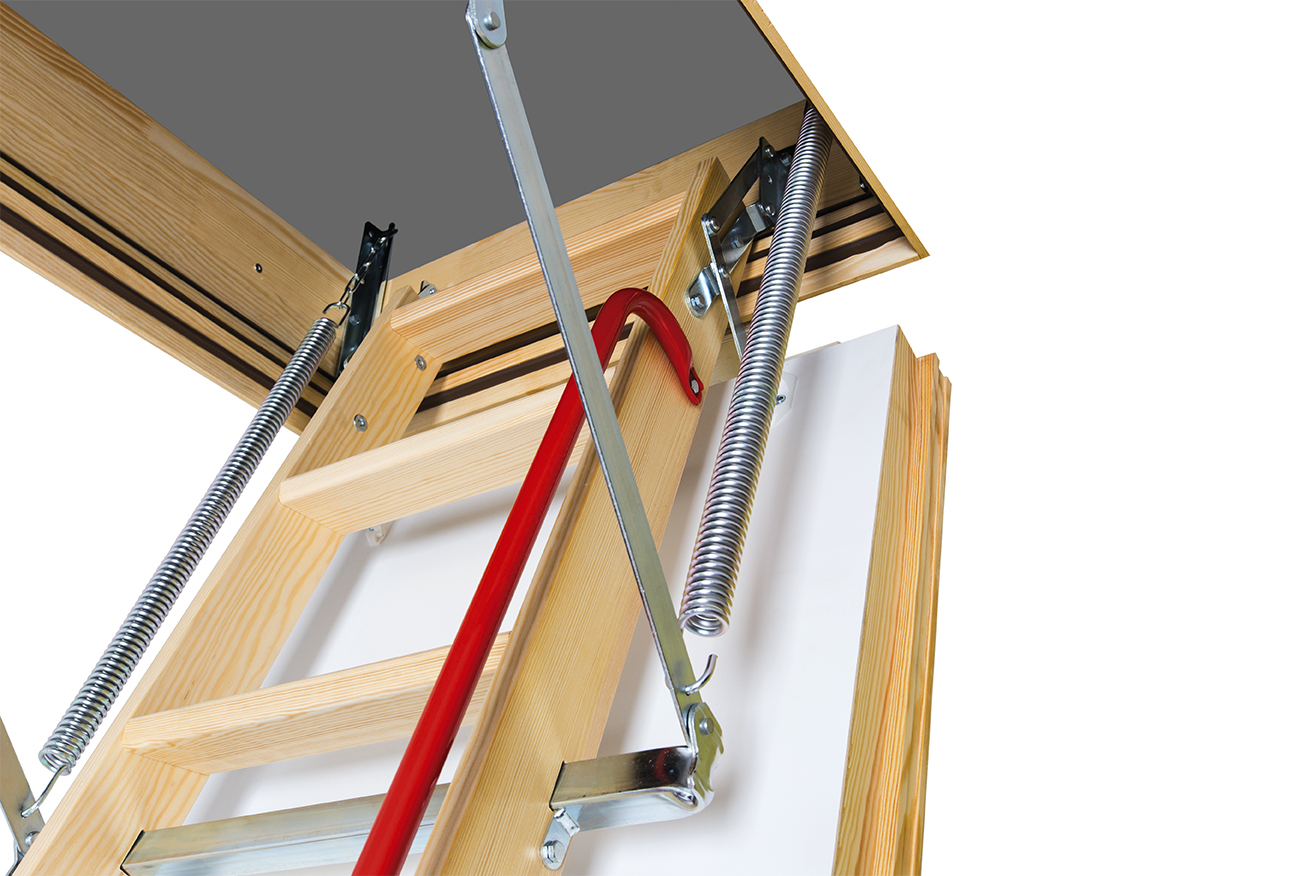

Шаг 3. Устанавливаем пружинный механизм

Также обязательно необходимо продумать для складной лестницы не только ее составные элементы, но и главный пружинный механизм. Речь идет о таком приспособлении, которое обеспечит надежную фиксацию всей конструкции лестницы в закрытом положении на чердаке.

Но учтите, что чем крепче и тяжелее получится такая фиксация, тем больше усилий вам потом придется прикладывать, чтобы раскрыть лестницу и развернуть ее. И тем больше будет нагрузка уже на сам механизм, а он не вечен.

Еще один важный момент: чем больше наклон самой лестницы, тем больше будет оказываться нагрузка на место крепления ее к перекрытию чердака. Самая маленькая нагрузка будет при угле установки в 90 градусов. Но лестницу так не установить, конечно же, поэтому оптимальный угол, на который вы можете ориентироваться, находится в диапазоне от 65 до 75 градусов.

Шаг 4.

Изготавливаем чердачный люк

А теперь продумайте конструкцию самого люка. У него могут быть одна крыша или две (верхняя и нижняя), дополнительные удерживающие механизмы и даже дистанционное управление.

Вот подробная пошаговая инструкция, которой вам удобно будет пользоваться:

• Шаг 1. Сделайте необходимые замеры и начертите их на фанере.
• Шаг 2. Изготовьте боковые стенки путем нанесения клея на стыки будущего люка.
• Шаг 3. Скрепите все детали шурупами.
• Шаг 4. Снова промажьте все кромки ПВА и приклейте дно.
• Шаг 5. Забейте для надежности скобы, при помощи строительного степлера.
• Шаг 6. Сделайте из плиты МDF-распорку.
• Шаг 7. Положите распорку в короб – так вы поймете, куда наносить клей.
• Шаг 8. При помощи шурупов прикрепите распорку к подготовленному коробу.
• Шаг 9. Начертите на дне короба линию и снова пройдитесь по разметке скобами.
• Шаг 10. Прибейте дно к распорке.
• Шаг 11. Положите на дно короба теплоизоляцию.
• Шаг 12. Засуньте в щели короба оконный изолятор.
• Шаг 13. При помощи степлера и шурупов прибейте крышку к коробу.

Вам также помогут наши мастер-классы, которые замечательно иллюстрируют процесс изготовления чердачных люков с лестницами из разных материалов и разных конструкций:

Продолжение:

Шаг 5. Устанавливаем люк и лестницу в проем

Был ли люк и чердачная лестница своими руками изготовлены, или же вы решили не заморачиваться и приобрели готовую конструкцию, в любом случае сейчас вам придется столкнуться с одинаковыми сложностями в процессе их установки.

Итак, если перекрытие вашего чердака сделано из бетона, проем для выхода на крышу нужно делать заранее – вырезать его потом будет сложно. А вот в деревянном перекрытии люк следует устанавливать между несущими балками, расстояние между которыми – не менее 60 сантиметров, но не более 1 метра.

Важно, чтобы при подъеме и спуске человека по такой лестнице вся нагрузка была равномерно распределена между балками, поэтому люк с лестницей устанавливать необходимо так, чтобы крышка открывалась параллельно балкам, но не поперек им. Как здесь:

Еще один пример монтажа люка с лестницей в деревянном перекрытии:

Как вы видите, при помощи деревянных треугольников (косынок) по углам крышки люка была сооружена специальная ниша, в которую потом будет вложен утеплитель.

По сути, все это – работа одного дня для опытного мастера и замечательная практика для начинающего. Смело приступайте!

Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.

Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.

Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.

Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:

По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:

• Петли здесь монтируется только с верхней стороны, и никогда с нижней.
• Также створка должна открываться только наверх.
• Коробка делается усиленной, углового типа.

Виды и группы по времени противостояния огню

По огнеупорности чердачные люки также делятся на три основные группы:

1. Первая группа. Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
2. Вторая группа. У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
3. Третья группа. Хорошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.

Требования к изготовлению пожарного люка и лестницы

Особые требования предъявляются у таких изделий к зазору крышки люка к чердачному перекрытию: он должны быть минимальными. А сама коробка может быть даже деревянной, только если она сама была предварительно пропитана огнезащитными составами. Но чаще всего такие лестницы изготавливают из металла толщиной от 1-2 миллиметра до 2 миллиметров.

Естественно, чем тоньше металл, тем меньше он сможет противостоять огню. Согласитесь, если стены уже объяты пламенем, и выхода из окон или дверей нет, тогда лестница, по которой можно сбежать на чердак, уж точно должна быть целой, а не зажечься, как спичка.

А еще часто не знают о таком моменте. Никаких специальных отдельных ГОСТов на производство подобных конструкций из лестниц с люком не существует. Есть только рекомендации, и отдельные испытания на огнестойкость. Туда входят такие конкретные понятия, как материал изготовления лестницы с люком, наличие специального уплотнителя, которые не позволят распространяться огню, не поддерживающий горение теплоизолирующий материал. Все это прописано в современных СНиПах 2.01.02-85.

А напоследок мы приготовили для вас вот такой приятный бонус, который поможет легко поднимать по лестнице любые предметы:

Будьте в курсе!

Подпишитесь на новостную рассылку

Установка чердачной лестницы — статьи от building-companion.ru

Содержание:

1. Особенности

2. Самостоятельное изготовление

3. Как установить лестницу

4. Что стоит учесть

Лестница на чердак — важный конструктивный и эстетический элемент постройки. Она может соединять хозяйственные этажи дома, использоваться как выход на чердачное помещение. Каковы характеристики разных типов конструкций, из каких материалов они сделаны и на что обращать внимание при их выборе? Рассмотрим каждый из этих вопросов.

Мансарда в доме может бывает функциональной или нефункциональной. Во втором случае помещение называют чердаком, где можно хранить сезонные или редко используемые предметы и бытовую технику. В данной ситуации эстетичности и функциональности лестничной конструкции ведущей в чердачное помещение не уделяется большого внимания. В свою очередь, лестница на чердак, который постоянно используется хозяевами, где обычно находятся спальни или ванная, должна быть безопасной в использовании. Она должна выглядеть привлекательно, так как являются составляющей интерьера. Лестничная конструкция, ведущая на редко посещаемый чердак или в кладовую, обычно имеет вид раздвижной тип (раздвигается с потолка). Складные изделия должны быть практичными, не занимать слишком много места, их визуальные особенности отодвигаются на второй план.

Подъемный механизм, ведущий в чердачное помещение, должен не только обеспечивать безопасное и комфортное использование, но и выступать в качестве эстетичного элемента интерьера, поскольку обычно их устанавливают на видном месте дома, например, в холле или гостиной. При выборе типа подъемного механизма, необходимо учитывать свободное пространство в том месте, где он будет монтироваться. При недостаточном количестве свободного пространства для чердачного подъемного механизма, от массивных железобетонных конструкций лучше отказаться в пользу компактных изделий. Для мансардных моделей чаще всего используются бетонные конструкции, отделанные керамической плиткой или деревом, либо целиком деревянные. Хорошим материалом для деревянных лестниц на чердак служит древесина лиственных деревьев (твердых), таких как дуб, клен, бук, ясень, вишня. Также используются и более дорогие экзотические породы дерева.

Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion. Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.

Найти строителя для обустройства фундамента дома под ключ »

На рынке доступны готовые лестницы для самостоятельного монтажа, с которыми не должно возникнуть никаких проблем. В новых домах, чтобы лестница стала явным декоративным элементом, хозяева решают смонтировать лестничную конструкцию профессионально, которая разработана специально для данного здания. В этом случае при строительстве дома железобетонные лестницы обычно заливают вместе с потолком, а затем покрывают выбранной облицовкой — деревом, ковролином или плиткой. Ответственность за производство и монтаж деревянных лестниц несут плотники.

Лестница для неиспользуемого чердака

Лучшее решение – чердачный подъемный механизм в виде люка вмонтированного в потолок с выдвижной системой. Для их производства чаще всего используется дерево или металл. Монтируется складная чердачная лестница своими руками без каких-либо проблем. Их преимущество в том, что они не требуют много места, а в сложенном виде полностью «прячутся» в потолок и практически незаметны. Они используются не часто, поэтому не обязательно должны быть украшением интерьера. Вместо эстетики складных лестниц стоит сделать акцент на их хорошей теплоизоляции. Вывод потолка на чердак часто вызывает образование в этом месте мостиков холода, через которые тепло уходит из нижних помещений на чердак. Обратите внимание на чердачные подъемные механизмы с дополнительным слоем утеплителя. Эти типы утеплительных чердачных конструкций снабжены люком типа «сэндвич», который утеплен, а также уплотнителями по периметру. Такая конструкция ограничивает потери тепла через потолок.

При выборе чердачных подъемных механизмов следует правильно подбирать их размер, чтобы они соответствовали поверхности того места, где они будут раскладываться. Они имеют сегментированную конструкцию, поэтому при выдвижении частично вращаются вокруг своей оси и требуют свободного места под люком. Также стоит знать, что пролет после раскладывания должен быть на расстоянии от стены или перил, чтобы можно было безопасно подняться по ним. В потолке должен быть проем подходящего размера. Стандартно для чердачных конструкций требуется проем 60 × 120–130 см или 70 × 120–140 см. Так как конструкция полностью готова к сборке, в процессе монтажа не возникает сложностей. Следует помнить, что крепление лестницы начинается с обрешетки с лестницей, а в конце пристраивается люк.

На строительном рынке есть много моделей раскладных и раздвижных чердачных лестничных конструкций. Зачастую они отличаются удобством в эксплуатации, но только при неинтенсивном использовании. Когда такие лестницы раскладываются и складываются по 3-4 раза в день, то лучше заранее позаботиться о более прочных механизмах, которые будут надежными при интенсивной эксплуатации.

Относительно вертикали, готовые лестницы зачастую имеют небольшой угол наклона. Другими словами – производители создают конструкции чересчур крутыми, поэтому при поднятии и спуске по ним, возникают определенные неудобства, в особенности, когда нужно поднять или спустить какую-либо вещь. Поэтому, многие владельцы частных домов отказываются от готовых комплектов, а занимаются монтажными работами самостоятельно, используя собственные чертежи, когда расчеты выполняются под конкретный вес, с определенными механизмами.

Изготовление чердачных лестниц своими руками – что потребуется?

Запланировав создание складной или выдвижной лестничной конструкции на чердак, важно правильно провести подготовительный этап и запастись необходимыми материалами. Изначально монтируется люк, который представляет деревянную раму, за которую «прячется» вся конструкция. Изготовить раму – не сложно. Для этого понадобится брус сечением 50х50, а также фанера 10 мм. Планируете создание деревянной лестницы?  Тогда нужно подготовить доски шириной от 120 до 150 мм и толщиной от 25 до 25 мм.

Определение длины досок – более сложная задача. В этом вопросе важно знать наверняка, какой будет конструкция. Решите для себя, какая лестница подойдет лучше – раздвижная или складная, а также то, сколько она будет содержать секций. Далее происходит расчет материала для создания ступеней, определяется расстояние между ступенями, а также толщина пиломатериала. При изготовлении люка, важно не экономить на комплектующих, отвечающих за амортизацию системы при открывании и закрывании. Люк закрепляется на петли. Поэтому, желательно чтобы петли были не только мощными, но и функциональными, а также долговечными.

К числу важных комплектующих относятся механизмы, удерживающие люк и лестницу. Речь идет о своеобразных амортизаторах, которые можно купить в готовом виде или же создать самостоятельно, при наличии определенного инструмента. При изготовлении важны шарниры, за счет которых обеспечивается складывание и раскладывание конструкции. Их можно купить в мебельном магазине, поэтому с ее покупкой проблем не возникнет.

Для изготовления потребуется:

• Шуруповерт.
• Гвозди/саморезы.
• Рулетка.
• Бруски.
• Ножовка по металлу.
• Монтажный пистолет.
• Карточные петли.

Размеры лестничных конструкций

Все нормативы, которые понадобятся для самостоятельного создания подъемного механизма, уже давно выведены профессиональными строителями. Поэтому, понадобится только спроецировать их на конкретное помещение. Высота марша должна быть не больше, чем 350 см, а ширина – в диапазоне от 650 до 1100 мм. При изготовлении более высоких конструкций они потеряют в надежности. У чердачных лестниц зачастую не более 15 ступеней. При необходимости большего количества ступенек вся конструкция подвергается дополнительному укреплению. Расстояние между ступеньками – 15-20 см. Сами ступени должны иметь толщину не меньше, чем 2 см.

Правильный угол постановки – 60-80°. При большем угле снижается безопасность конструкции, при меньшем – потребуется минимум свободного пространства. При проектировании, важно учитывать вес людей, которые предположительно будут использовать подъемный механизм. Речь идет не только о килограммах хозяина, а также его родственниках. Также важно учитывать то, какие предметы будут подниматься на чердак или спускаться с помещения. Ступени не должны скользить. В противном случае, при подъеме или спускании на чердачное помещение можно получить травмы. Чтобы создать потолочный проем, нужно использовать габариты готового люка и самой лестничной конструкции. Важен точный расчет каждого миллиметра, а также качественное утепление входа на чердачное помещение, чтобы через люк в дом не проникал холодный воздух.

Первый этап создания – проектирование и создание чертежей. Самодельные изделия изготовить не сложно, если тщательно распланировать каждый этап. Нужно подготовить материалы, а также инструменты, которые будут задействоваться в работе. Далее устанавливается обычная приставная лестница, которая позволит удобно создать нишу для люка в потолке. После выбора места, где будет вход на чердак, в потолке вырезается окно прямоугольной формы, где будет оборудован люк. Применяется брус 5х5 см, из которого создаются заготовки по габаритам готового отверстия. После скрепления конструкции, сверху нужно набить фанеры толщиной 10 мм. Далее примеряется крышка. Если она полностью подходит по размерам, то для закрепления используются заранее подготовленные петли.

После установки люка начинается этап изготовления. Это также не сложная задача, в особенности с конструкциями складного типа. В работе используйте приставную лестницу. Прикручиваем брусья – в верхней части они фиксируются на петли. Далее конструкция распиливается на две части, причем верхняя часть должна быть в 2 раза больше, чем нижняя. По диагонали нужно предусмотреть дополнительные планки для усиления жесткости конструкции, чтобы лестницу не вело в процессе использования. Обе части конструкции соединяются петлями. Верхняя часть закрепляется на люке анкерами, а для закрепления складной части применяются крючки. Это гарантирует, что изделие не будет раскладываться самостоятельно. После этих работ нужно прижать конструкцию к стене, после чего зафиксировать.

Для выбора подходящего строителя дома по желаемой технологии малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле подрядчиков видны примеры работ и отзывы, можно запросить оценку стоимости их работ.

Найти компанию для строительства коробки дома »

Как видим, установка чердачной лестницы своими руками – простая задача даже для человека, который не имеет опыта в строительстве. Возможно изготовление чердачных конструкций из трех частей, которые при складывании прячутся в люк. Каждая составная часть фиксируется петлями. На заключительном этапе изделие хорошо отшлифовывается и покрывается лаком.

Для создания чердачных подъемных механизмов совершенно не обязательно иметь уникальные навыки строителя. Важен тщательный подход к выполнению работ, а также правильный план. При грамотном проекте для создания механизма не понадобится много времени и усилий.

Монтаж лестницы стоит начинать только после подготовки всех необходимых элементов. Среди важных моментов – надежное укрепление люка, чтобы под тяжестью конструкции не произошло его обрушение. После проведения основных работ осуществляется утепление крышки люка, в особенности для домов, которые эксплуатируются круглый год.

Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

В статье использованы фотографии с сайта
http://s-stroit. ru.

Чердачные люки с герметичной изоляцией Wellhofer

от Fergal Flatley

Понедельник, 27 августа 2018 г.

Wellhöfer является одним из ведущих мировых производителей высококачественных чердачных люков и компактных лестниц, которые производятся в Вюрцбурге, Германия, уже более 60 лет. Ассортимент их продукции был протестирован на соответствие строгим стандартам EN и DIN, превосходящим требования по воздухонепроницаемости и изоляции.

Wellhöfer является одним из ведущих мировых производителей высококачественных чердачных люков и компактных лестниц, производимых в Вюрцбурге, Германия, уже более 60 лет. Ассортимент их продукции был протестирован на соответствие строгим стандартам EN и DIN, превосходящим требования по воздухонепроницаемости и изоляции.

Чердачные люки Wellhöfer имеют полностью изолированную и герметичную чердачную дверь, а также являются единственным производителем чердачных люков, который применяет независимую систему герметизации по периметру люка к соседним элементам здания (например, выступам и деревянным балкам в потолках).

Долговечность чердачного люка имеет решающее значение. Понимая, насколько холодным и влажным может стать чердачное пространство зимой, компания Wellhöfer сертифицировала и испытала люк 4D в экстремальных климатических условиях, эквивалентных тем, которые требуются для наружных дверей в зданиях; соответствует EN 1121. В целом продукция Wellhöfer подходит для нового строительства или модернизации и обеспечивает рентабельный вклад в рейтинг дома с низким энергопотреблением.

Важность установки герметичного утепленного чердачного люка

• Выход на чердак является слабым местом любого здания. Благодаря своему расположению между теплым жилым помещением и холодным чердачным помещением.
• Установка неизолированного чердачного люка/лестницы может снизить общее значение U для потолка до 20 %.
• Чердачные люки Wellhöfer прошли испытания по тем же стандартам (Класс климатической устойчивости 3), что и наружные окна и двери, чтобы убедиться, что они способны выдерживать более холодные и влажные климатические условия, часто возникающие на чердаках.

До 70% стоимости изолированного чердачного люка может быть потеряно из-за недостаточной герметизации при установке, что приведет к потерям энергии, структурным повреждениям и риску образования плесени. Система двойного уплотнения Hoka, используемая в чердачных люках Wellhöfer, предотвращает эти риски.

Неправильная герметизация люка по периметру герметичной оболочкой может привести к образованию дыры размером с страницу формата А4, что приведет к значительным дополнительным расходам на отопление, риску образования конденсата на чердаке и снижению комфорта.

Система двойного уплотнения Hoka для чердачных люков Wellhöfer.

Преимущества

Значительное снижение потерь тепла благодаря плотной изоляции над дверцей люка

• Повышение комфорта в доме
• Снижение общих расходов на отопление
• Снижение риска образования конденсата
• Снижение риска образования тепловых мостов

9000 2 Чердачный люк Wellhöfer также превосходит обременительные санитарные требования, установленные Институтом Sentinel Haus в Германии, на 9раз, сводя к минимуму риск выделения вредных летучих органических соединений монтажниками или конечными пользователями. В дополнение к результатам тепловых потерь, Psi – приведенные ниже иллюстрации температурной реакции демонстрируют с помощью стрелок вектора теплового потока значительно улучшенное распределение тепловых потерь через потолочное соединение.

По сравнению с неизолированным люком, где все потери тепла в основном сосредоточены непосредственно через неизолированный блок. Низкая температура, созданная в этой области, вернулась к минимальной температуре поверхности (критическая температура 10,29°С).°С. Значительно ниже рекомендованной для детали L 14°C, чтобы избежать поверхностной конденсации и последующего роста плесени в этих условиях. устойчив к воздействию температуры / окружающей среды и старению.

Защитные профили : Белый пластик с предварительно закрепленной клейкой лентой.

Подъемный механизм : Рычажно-пружинная система уравновешивает вес лестницы

Значение U : 0,75 Вт/м2k

Класс воздухонепроницаемости : Класс герметичности 4 Значение, a = 0,02 м3/чм (даПа)

Замок : Магнитный x 2, две магнитные защелки с удерживающим усилием 5 кг

Дополнительные принадлежности : Специальный заказ, действует время выполнения

Рычажно-пружинная система Wellhofer уравновешивает вес лестницы

Делиться
Подробнее

Автор блога

Fergal Flatley

Консультант по техническим характеристикам изоляции и вентиляции

Фергал  является квалифицированным руководителем строительных проектов, он проявляет большой интерес к зеленому строительству и разработке биоразлагаемых материалов для строительства, поэтому получил степень бакалавра наук. в передовых технологиях древесины и устойчивого строительства в Sligo I.T. После этого Фергал получил диплом с отличием в области управления строительными проектами, прежде чем присоединиться к экологическому отделу. Совсем недавно он успешно сдал экзамен на подрядчика по пассивным домам, проводимый Институтом пассивного дома в Германии, прошел полное обучение по детализации с низким энергопотреблением и является сертифицированным валидатором вентиляции города и гильдий.

Сопутствующие товары

Подробнее

Блог

Может идти дождь, но нет необходимости из-за проблем, связанных с влагой

Подробнее

Блог

Изоляция подвесного деревянного пола: Из-под руководства по установке (Метод 2)

Читать подробнее

Недавно просмотренные продукты

Могут ли жильцы безопасно покинуть здание через люк на крыше лифта?

Представьте себе мир без лифтов. Какой кошмар. Эти механические чудеса предлагают исключительное удобство и полезность. Поскольку они широко распространены, многие люди принимают их как должное. Невероятно, насколько незнакомы мы с механизмом, с которым мы так часто сталкиваемся и на который полагаемся.

Ничего страшного, если вы знакомы с лифтами за пределами повседневной жизни только из фильмов. Однако эти представления обычно должны быть более точными.

Ярким примером является фильм «Живи быстро или крепко», в котором главный герой Джон Макклейн чудом спасается от врага, цепляясь за трос, подвешенный в шахте лифта. Отбросив в сторону несоответствия, из-за которых он вообще оказался там, единственный отдаленно реальный аспект заключается в том, что в некоторых шахтах лифта есть системы шкивов.

А вы знаете, что такое шахта лифта? Или система шкивов? Гидравлический или тяговый лифт движется быстрее? Находится ли люк на крыше лифта над лифтом, и если да, то можно ли его использовать для эвакуации в экстренной ситуации? К концу этой статьи вы поймете, с какими лифтами вы сталкиваетесь ежедневно, для общего ознакомления, чтобы вы могли оставаться таким же хладнокровным, спокойным и собранным, как Макклейн, в чрезвычайной ситуации.

Какие типы лифтов есть в современных зданиях?

В большинстве современных многоэтажных зданий вы найдете лифтовую шахту, которая проходит от фундамента до крыши. Шахта или шахта — это замкнутое пространство, в котором размещаются компоненты лифта для подъема и спуска. Здесь вы найдете кабину лифта, устройства безопасности, лестничные и кабинные двери, системы освещения и вентиляции.

• Гидравлические лифты

Типы лифтов различаются системами подъема и опускания, расположенными внутри шахты лифта. Менее распространенный гидравлический лифт работает именно так, как следует из названия, опираясь на гидравлическую энергию от цилиндра, заполненного негорючей жидкостью, под кабиной или платформой лифта.

При нажатии кнопки включается электродвигатель системы, который оказывает давление на жидкость и заставляет ее циклически опускаться на дно цилиндра. Когда жидкость циркулирует, поршни внутри цилиндра приходят в движение, что приводит к подъему платформы. Механизм работает так же и для спуска, с той разницей, что поршни качают в противоположном направлении.

Из-за компонента давления гидравлические лифты вызывают медленный подъем, требуя больше энергии для создания подъемной силы, поскольку поршням требуется больше времени для создания достаточной кинетической энергии. Гидравлические лифты обычно устанавливаются в зданиях с низкой и средней этажностью из-за потребности в энергии. Однако они дешевле в установке и требуют меньше обслуживания.

Местным специалистам по техническому обслуживанию требуется доступ к нижней части кабины лифта. Из-за этого машинные помещения находятся рядом с цокольным этажом, а внутри вы найдете гидравлический насос лифта, системы шумоизоляции, а также электрические компоненты и компоненты безопасности. Доступ в эти помещения ограничен для публики, доступ к ним предоставляется только обслуживающему персоналу, включая лицензированных электриков.

• Тяговые лифты

Тяговые лифты используют шахты лифта для включения подвесных тросов, прикрепленных к кабине лифта, для создания системы шкивов с тяговой машиной над головой. С помощью направляющих, закрепленных вдоль шахты лифта, скользящие направляющие башмаки, прикрепленные к внешней стороне кабины лифта, обеспечивают легкое вертикальное перемещение по шахте лифта.

После нажатия на нужный этаж с помощью кнопки, он направляет энергию на тяговую машину, которая задействует систему шкивов механизма, заставляя его шестерни вращаться. Противовес на противоположной стороне кабины лифта внутри шахты снижает энергию, необходимую для подъема кабины лифта, направляемую скользящими башмаками, которые перемещаются по направляющим. Этот механизм позволяет легче и быстрее перемещаться между этажами с меньшими затратами энергии. Эти лифты намного эффективнее и, следовательно, быстрее для более контролируемых подъемов и спусков. Однако они дороже в установке и требуют частого обслуживания и тщательного осмотра сертифицированными специалистами.

Поскольку в тяговых лифтах используется система шкивов для подъема и спуска, их машинное отделение обычно находится рядом с крышей здания на этаже пентхауса. Они могут располагаться непосредственно над шахтой лифта или примыкать к ней. Расположение комнаты зависит от нескольких факторов, включая строительные нормы и требования к шуму, ее близость к многоквартирным домам и офисным помещениям, а также размер этажа здания.

В помещениях находятся тяговая машина, контроллер, двигатель и привод, блок питания и другие механические компоненты. Поскольку в верхней части здания находится множество движущихся частей, эта область представляет собой особую уязвимость. Мало того, что помещение постоянно ограничено для всех, кроме квалифицированного персонала, для предотвращения несанкционированного доступа и несанкционированного доступа, оно также хорошо проветривается, чтобы предотвратить перегрев этих компонентов. Пожарная безопасность имеет первостепенное значение; вам следует серьезно отнестись к функциям безопасности.

• Безопасность лифтов и шахт лифтов

Хотя системы вентиляции обычно надежны, безопасность пассажиров требует, чтобы профессиональные строители учитывали все возможности. В зависимости от требований строительных норм шахта лифта может содержать или не содержать спринклерные системы для сдерживания пожаров в чрезвычайных ситуациях. Таким образом, оборудование включается для смягчения последствий потенциальных бедствий, предлагая гораздо больше удобства и практичности.

По этой причине люки в крыше, известные как дымоотводы шахты лифта, обеспечивают большую универсальность и полезность, поскольку они устанавливаются как люки в крыше лифта непосредственно над гидравлическими и тяговыми шахтами лифта. В качестве альтернативы их можно наносить над или рядом с машинным помещением на крыше здания.

Дымоотводчики, такие как наш одностворчатый автоматический дымоотводчик BA-NB-20SV, идеально подходят для установки на крышах зданий или в качестве дымоотводов в шахтах лифтов. Поскольку шахты представляют собой закрытые помещения, они служат естественной воронкой и местом выхода дыма и ядовитых газов в случае пожара при наличии надлежащей вентиляции. BA-NB-20SV имеет расширенные функции безопасности, такие как обнаружение пожара и дыма, а также увеличенную площадь для максимальной вентиляции для проветривания помещений.

С плавкой вставкой, внесенной в список UL, BA-NB-20SV может похвастаться автоматическим механизмом разблокировки панели, который срабатывает при температуре выше 174 градусов по Фаренгейту (74 градуса по Цельсию). Эти сверхнадежные двери откроются против силы до 49км на квадратный метр, автоматически фиксируется в открытом положении для максимальной вентиляции.

Эти вентиляционные системы имеют решающее значение для здоровья и безопасности лифтовых шахт, поскольку они потенциально могут сдерживать структурное воздействие пожаров, локализуя их и обеспечивая безопасную и своевременную эвакуацию людей, находящихся в здании. В случае возгорания дымоотводы локализуют пожары, указывая пожарным, где они происходят в здании, что позволяет повысить эффективность их тушения.

Могут ли жильцы использовать люк на крыше лифта для безопасного выхода из здания?

Проще говоря, нет, нельзя. Над кабиной лифта находится люк аварийного выхода, который остается запертым на болты и доступен только снаружи. Тем не менее, люк является мерой предосторожности, позволяющей аварийным бригадам получить доступ к пассажирам в случае отключения электроэнергии или чрезвычайной ситуации, которая не позволяет открыть двери лифта.

Даже если бы вы могли открыть люк на крыше лифта изнутри, это привело бы к большему доступу к шахте, так как вы остались бы внутри шахты лифта без крыши и машинного отделения наверху.

Действия в чрезвычайных ситуациях

В планах эвакуации подчеркивается важность максимально быстрого и эффективного выхода из здания. Если возможно, всегда пытайтесь избежать чрезвычайной ситуации, следуя планам аварийного выхода вашего здания.

Если вы застряли в кабине лифта, сохраняйте спокойствие и найдите кнопку аварийного реагирования, а не аварийный люк лифта. Лифтовые службы обычно имеют круглосуточные телефонные линии для реагирования на бедствия.
