Удельный вес эмали, вес 1 литра эмали ПФ 115

Эмаль, или если быть точнее эмалевая краска, со времени своего появления и по сегодняшний день претерпела много изменений, но в основе своей осталась прежним, хорошо знакомым лакокрасочным материалом. В его основе:

• пленкообразующие вещества (лаки),
• растворитель (это может быть скипидар или сольвент, но чаще всего используется уайт-спирит),
• пигменты (окрашивающие эмаль в различные цвета).
• специальные добавки и наполнители обеспечивают разнообразие свойств эмалей и расширяют сферу их использования.

Любая эмалевая краска токсична и пожароопасная, поэтому работа с ними требует особой осторожности и соблюдения мер безопасности.

В зависимости от вида основы (разнообразные модификации акриловых лаков), различают разновидности эмалевых красок. Каждая из них имеет свои особенности и предпочтительную область применения.

Алкидные эмали обладают высокой стойкостью к атмосферному влиянию. Исключение составляет привычная для пост-советского пространства пентафлевая алкидная эмаль ПФ-266. Эмаль этой марки стойко переносит истирание, но крайне сильно подвержена перепадам температур, влажности и другим атмосферным проявлениям. Поэтому эмаль ПФ-266 используется исключительно для внутренних работ, например, для окраски полов.

В отличие от предыдущего представителя эмалевых красок, ПФ-115 более популярная, широко используемая в быту эмаль. Вес одной литровой банки такой краски приблизительно 0,9 кг.

Производится на основе алкидного лака и характеризуется такими свойствами как:

• стойкость к атмосферному влиянию,
• переносимость истирания и применения моющих средств,
• устойчивость к легким абразивам и минеральным маслам,
• создает блестящую глянцевую, прочную поверхность,
• держится покрытие в течение 4 – 6 лет на открытом воздухе и до 15 лет в помещениях.

Качество покрытия зависит от условий сушки эмали. Так, для длительного срока эксплуатации покрытия сушка должна происходить при температуре около 100ºС. Если эмаль сохнет в естественных условиях, атмосферостойкость, твердость и прочность покрытия существенно снижаются.

Другой вид новых, но уже ставших популярными за свои эксплуатационные качества эмалевых покрытий – акрилово-полиуретановая эмаль. Сохнет быстро в естественных условиях при комнатной температуре, образует прочный, долговечный, внешне привлекательный декоративный слой, стойкий к атмосферному влиянию, ультрафиолетовому излучению, износостойкий, можно разбавлять водой. Рекомендуется нанесение на предварительно прогрунтованную поверхность. Удельный вес этого вида эмали немного выше, чем у пентафлевых. Вес 1 литра эмали на акрилово-полиуретановой дисперсии от 1,2 до 1,3 кг.

Эмаль ПФ-115 технические характеристики, применение, состав

Эмаль ПФ 115 технические характеристики которой не уступают брендовым краскам от лучших производителей мира, обладает отличной адгезией практически ко всем строительным и конструкционным материалам, очень проста в применении, безопасна в экологическом смысле и отличается хорошими декоративными свойствами. Кроме того, она водостойкая, не боится ультрафиолета, довольно эластична. Об этих и других свойствах популярной краски расскажем более подробно.

Что означает маркировка ПФ-115

Хорошо известная профессиональным строителям и владельцам частных домов эмаль ПФ-115 появилась на рынке в далеких 60-х годах прошлого века. До сих пор она остается одной из самых практичных красок для различного рода ремонтных и строительных работ. Такой долговечностью краска обязана не только низкой цене, но и ряду уникальных потребительских качеств.

Производится краска практически без изменений со дня первого выхода на рынок. Регламентирует ее состав ГОСТ 6465-76. Если вы желаете воспользоваться именно классической ПФ 115, то покупайте краску, изготовленную по ГОСТ. Многие производители вносят изменения в химический состав и выпускают краску по ТУ. Угадать, улучшены или ухудшены ее свойства очень сложно, проверить можно только экспериментальным путем. Но не всегда есть время заниматься этим, да и покупать краску, пусть и недорогую, для экспериментов, по карману не каждому.

В названии ПФ 115 зашифрован химический состав и основные сферы применения. Индекс понятен специалисту, но ни о чем не говорит рядовому покупателю. Тем не менее, информация очень важная.

Буквенный символ ПФ обозначает, что связующим краски выступает пентафталевый лак (разновидность алкидной смолы). Сфера применения пентафталевых красок — наружные и внутренние работы по широкому кругу материалов.

Цифры 115 показывают сферу применения:

• 1 — для наружных работ в различных климатических условиях;
• 15 — номер химического состава, определяется ГОСТ и расшифровывается производителем.

По своему физическому состоянию краска ПФ-115 — суспензия, взвесь твердых и жидких частиц разного рода в жидкой среде. Частицы представлены растворителями, красителями, пигментами, сиккативом, двуокисью титана и другими наполнителями. Основой служит достаточно вязкий пентафталевый лак, который растворяется уайт-спиритом или другими органическими жидкостями.

Химический состав краски ПФ-115

В классическом виде в состав краски ПФ 115 входят разные компоненты, в зависимости от цвета. Отличаются разные виды эмали, как по количеству компонентов, так и по их процентному соотношению. Но особенностью этой краски является то, что независимо от состава, основные эксплуатационные свойства остаются неизменными.

Производится краска в готовых цветах, изменить оттенок можно только смешивая разные модификации ПФ 115 в определенной пропорции. Причем смешав точно дозированное пробное количество разных красок и получив желаемый цвет, можно пропорционально увеличить объем компонентов и подготовить нужный запас краски желаемого выбранного оттенка.

Для примера рассмотрим состав наиболее распространенных видов краски ПФ 115, технические характеристики которых во многом совпадают.

Белая:

1. пентафталевый лак — 28%;

2. диоксид титана — 62%;

3. уайт спирит — 10%.

Голубая:

1. лак — 26%;

2. TiO2 — 60%;

3. белила цинковые — 6%;

4. лазурь — 4%;

5. растворитель — 4%.

Серая:

1. Лак — 20%;

2. TiO2 — 75%;

3. технический углерод — 0,5%;

4. растворитель — 4,5%.

Выпущенная по ГОСТ краска точно соответствует этому химическому составу и покрытие будет обладать теми качествами, которые указаны в паспорте краски.

Технические характеристики краски ПФ-115

Как уже упоминалось, краска обладает рядом свойств, которые в таком сочетании довольно уникальны, что и позволило составу выдержать жесткую конкуренцию и продержаться на рынке более полустолетия. При этом эмаль является одной из самых популярных, что само по себе — явление уникальное.

Основные характеристики краски ПФ-115 покажем в виде таблицы:

Массовая часть нелетучих веществ,%	49-70
Блеск поверхности, %	≥ 50
Вязкость условная при Т=20 0С	60 -120
Время высыхания при 20 0С, ч	≤ 24
Эластичность при изгибе	≤ 1
Твердость, усл. ед	0,15-0,25
Ударная прочность	≥ 40
Уровень адгезии пленки, баллы	1
Укрывистость г/м2	60 – 100
Водостойкость	≥ 2
Маслостойкость,ч	≥ 24
Устойчивость к моющим средствам, ч	≥ 15
Расход, кг/м2	0,1 – 0,18
Группа горючести	легковоспламеняемая
Запах	ярко выраженный
Токсичность	умеренная

По своим свойствам эмаль ПФ-115 требует осторожного обращения, особенно при использовании в закрытых помещениях. Перед работой необходимо проверить работоспособность вентиляции и отсутствие источников открытого огня. Также не рекомендуется использование тепловых пушек, как на жидком топливе, так и с электрическим подогревом.

Назначение и области применения

Благодаря высокой вязкости и отличной адгезии, применение краски ПФ 115 отличается большой широтой.

Составом можно красить:

• дерево;
• бетон;
• штукатурку;
• шпатлевку;
• кирпич;
• металл.

Не подходит она разве что для кровельных работ — при сильном нагревании листов шифера или жести могут появляться трещины и сильно изменяется цвет.

Используется эмаль преимущественно для внешних работ для конструкций находящихся под открытым воздухом. Применяется как в виде монослойного покрытия, так и в составе многослойных, в сочетании с грунтами, антикоррозионными и антисептическими пропитками, изолирующими слоями. Собственными антисептическими и бактерицидными свойствами эмаль не обладает, поэтому при обработке дерева и стен из кирпича или бетона во влажных условиях такие добавки необходимы.

Обладает эмаль ПФ-115 и очень высокими декоративными свойствами — по ГОСТ 6465-76 она производится в 22 цветах и оттенках. В последние десятилетия производители предлагают модернизированную краску, которая выпускается практически во всех цветах шкалы RAL. В этом случае на банках или бочках с краской указан номер цвета из каталога. Это один из немногих случаев, когда купить краску, изготовленную не по ГОСТ предпочтительнее, чем стандартную. Но необходимо учесть, что такой вид эмали стоит больше обычной за счет применения дорогих красителей.

Высокая эластичность пленки, которую можно получить при окраске поверхностей в два и более слоя (однослойное покрытие применяется только при обновлении ранее выполненной отделки такой же краской, при условии, что на нем нет трещин и вздутий) позволяет применять ПФ 115 в совершенно различных климатических условиях. Температурный диапазон, при котором готовое покрытие сохраняет свои свойства составляет невероятных – 50…+60 ⁰С. Но краска полностью соответствует заявленным характеристикам только при соблюдении всех технологических правил нанесения покровного слоя. Как правильно пользоваться эмалью расскажем дальше.

Применение и рекомендуемые схемы окраски

Водостойкая алкидная эмаль ПФ 115 может наноситься любым из видов малярного инструмента — кистью, валиком, распылителем. При расчете количества необходимой краски непременно нужно принимать во внимание особенность окрашиваемой поверхности и цвет краски.

Бетон, кирпич, нешлифованное дерево впитывают краску довольно интенсивно и расход ее будет больше, чем при покрытии строганой древесины, металла или ранее окрашенных поверхностей.

Подбор количества краски по цвету

В зависимости от цвета, расход стандартной краски находится в достаточно больших пределах. При комнатной температуре для окраски 1 м² однотипной не загрунтованной поверхности понадобится:

0,1-0,14 кг —
краски белого цвета

 0,05 – 0,06 кг —
краски черного цвета

0,07 – 0,1кг —
краски синего цвета

0,07 – 0,08 кг —
краски коричневого цвета

0,1 – 0,2 кг —
краски красного цвета

Расчет приведен для однослойной окраски. При определении реального, количество слоев умножается на при веденные цифры и еще раз умножается на коэффициент 0,9 — на каждый последующий слой идет меньше краски, чем на первый. Наносить второй слой можно не ранее, чем по истечении 24 часов после завершения предыдущего покрытия.

Окрашиваются поверхности только идеально сухие, прогретые до температуры не менее +5 ⁰С. Оптимально — выполнять покрасочные работы с применением ПФ 115 в сухую безветренную погоду при температуре внешнего воздуха в интервале +15 …+22 ⁰С. В этом случае краска будет сохранять оптимальную вязкость, растворитель — не слишком быстро испаряться с поверхности, а риск возникновения потеков сведется к минимуму.

На расход краски также влияет способ нанесения. При использовании валика он будет больше, чем кисти, а распылитель может привести к некоторому перерасходу состава. Также средний расход напрямую зависит от качества подготовки поверхности под покраску и соблюдения стандартных схем применения краски.

Схемы окраски эмалью ПФ-115

1. Окраска металла.

Металлы всех видов окрашиваются эмалью только после грунтовки составами ГФ 0119, ВЛ 05, ГФ 021 или их аналогами, совместимыми с пентафталевыми красками. В индексе грунтовок обязательно должна первой стоять цифра 0. Если грунтовок нет, а поверхности не очень ответственные, то для грунта можно использовать саму эмаль ПФ 115, разбавленную уайт-спиритом до 50% от первоначальной плотности.

Поверхности, несущие следы коррозии, перед грунтовкой обрабатываются ингибиторами ржавчины (преобразователями) типа «Уникор». Эти составы наносятся после механической очистки металла от ржавчины и жиров. Они превращают продукты коррозии в прочные и плотные соединения, по твердости не отличающиеся от массива металла. Окрашиваются металлы эмалью ПФ 115 в два слоя.

2. Окраска дерева.

По дереву эмаль наносится без грунтовки в 2 – 3 слоя. Если есть необходимость (рекомендовано), обработать поверхность древесины антипиренами, антисептиками и фунгицидами, совместимыми с пентафталевыми красками. Производители ЛКМ предлагают широкий выбор подобных составов, но при их применении необходимо тщательно изучить инструкцию — часть из них предназначены под акриловые краски, некоторые выступают в роли самостоятельного покрытия.

3. Штукатурка, бетон, кирпич.

Эти материалы окрашиваются эмалью в 2 – 3 слоя без грунтовки. Но желательно использовать антиплесневые препараты — эмаль образует плотную поверхность с низкой паропроницаемостью и остаточная влажность может вызвать появление благоприятных условий для развития плесени и грибка в массиве материала, если там остались споры вредителей.

При окраске любого из материалов поверхность должна быть тщательно очищена от пыли и просушена. Остаточная влажность не должна превышать 10 – 15%. Свежие бетонные стены и фундаменты, а также кирпичные сооружения можно красить не ранее, чем через полгода после окончания монтажа. Интервал между нанесением следующего слоя краски — не менее суток.

В большинстве случаев в заводской таре краска продается полностью готовой к применению. Но после открывания банки растворитель начинает интенсивно испаряться и плотность эмали возрастает. Для приведения краски в рабочую консистенцию используется уайт-спирит или сольвент, а также их смеси. Бензин и керосин применять не рекомендуется — они хоть и растворяют эмаль, но значительно изменяют ее оттенок и блеск.

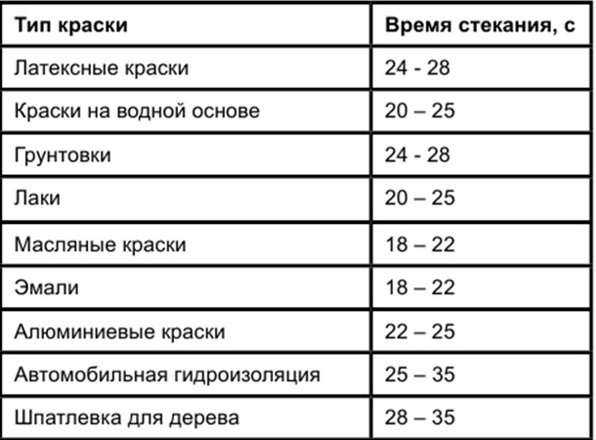

При подготовке краски к работе ее необходимо тщательно перемешать, добавляя растворитель мелкими порциями. В процессе работы краску тоже нужно периодически перемешивать.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Измерение массовой плотности минерализованной ткани с помощью рентгеновской фазовой томографии на основе решеток

1.
Вайнер С, Вагнер ХД. Материал кости: отношения структура-механическая функция. Ann Rev Mater Sci. 1998; 28: 271–289. 10.1146/annurev.matsci.28.1.271 [CrossRef] [Google Scholar]

2.
Рошгер П., Пасхалис Э.П., Фратцл П. , Клаусхофер К. Распределение плотности минерализации костей в норме и при патологии. Кость. 2008; 42: 456–466. 10.1016/j.bone.2007.10.021
[PubMed] [CrossRef] [Академия Google]

3.
Garberoglio R, Brännström M. Сканирующее электронное микроскопическое исследование дентинных канальцев человека. J Oral Biol. 1976; 21: 355–362. [PubMed] [Google Scholar]

4.
Пэшли ДХ. Дентин: динамичная основа — обзор. Сканирующая микроскопия. 1989;3(1):161–176. [PubMed] [Google Scholar]

5.
Арола ДД, Репрогель РК. Ориентация канальцев и усталостная прочность человеческого дентина. Биоматериалы. 2006;27(9):2131–2140. 10.1016/к.биоматериалы.2005.10.005
[PubMed] [CrossRef] [Академия Google]

6.
Бартлетт Дж. Д. Развитие зубной эмали: протеиназы и их матричные субстраты эмали. Стоматология ИСРН. 2013;2013:684607
10.1155/2013/684607
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

7.
Бауэрляйн Э. Справочник по биоминерализации: биологические аспекты и структурообразование. Вайнхайм, Германия: Wiley-VCH; 2007. [Google Scholar]

8.
Elliott JC, Wong FS, Anderson P, Davis GR, Dowker SEP. Определение концентрации минералов в зубной эмали по измерениям ослабления рентгеновского излучения. Подключить тканевый рез. 1998;38:61–72. 10.3109/03008209809017022
[PubMed] [CrossRef] [Google Scholar]

9.
Schmitz JE, Teepe JD, Hu Y, Smith CE, Fajardo RJ, Chun YHP. Оценка минеральных изменений в формировании эмали с помощью озоления/BSE и MicroCT. Джей Дент Рез. 2014;93(3):256–262. 10.1177/0022034513520548
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

10.
Cuy JL, Mann AB, Livi KJ, Teaford MF, Weihs TP. Наноиндентирование механических свойств эмали коренных зубов человека. Арх Орал Био. 2002; 47: 281–29.1. [PubMed] [Google Scholar]

11.
Ангкер Л., Ноколдс С., Суэйн М.В., Килпатрик Н. Количественный анализ содержания минералов в здоровом и кариозном первичном дентине с использованием изображений BSE. Дж Орал Био. 2004; 49: 99–107. [PubMed] [Google Scholar]

12.
Maerten A, Fratzl P, Paris O, Zaslansky P. О минерале в коллагене коронкового дентина человека. Биоматериалы. 2010;31:5479–5490. 10.1016/j.biomaterials.2010.03.030 [PubMed] [CrossRef] [Google Scholar]

13.
Davis GR, Evershed ANZ, Mills D. Количественная высококонтрастная рентгеновская микротомография для стоматологических исследований. Джей Дент. 2013;41:475–482. 10.1016/j.jdent.2013.01.010
[PubMed] [CrossRef] [Академия Google]

14.
Deyhle H, Dziadowiec I, Kind L, Thalmann P, Schulz G, Müller B. Минерализация кариозных поражений на ранней стадии in vitro — количественный подход. Дент Дж. 2015; 3:111–122. [Бесплатная статья PMC] [PubMed] [Google Scholar]

15.
Бойс ЭД. О низковольтной сканирующей электронной микроскопии и химическом микроанализе. Микроск Микроанал. 2000; 6: 307–316. [PubMed] [Google Scholar]

16.
Занетт И., Эндерс Б., Дирольф М., Тибо П., Градл Р., Диас А. и др.
Птихографическая рентгеновская нанотомография количественно определяет распределение минералов в дентине человека. Научный представитель 2015; 5:9210
10.1038/srep09210
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

17.
Доукер С.Е., Эллиот Дж.К., Дэвис Г.Р., Уилсон Р.М., Клотенс П. Синхротронное рентгеновское микротомографическое исследование концентраций минералов в микрометровом масштабе в здоровой и кариозной эмали. Кариес Рез. 2004; 38: 514–522. 10.1159/000080580
[PubMed] [CrossRef] [Google Scholar]

18.
Лангер М., Пакуряну А., Сухонен Х., Клотенс П., Пейрин Ф. Рентгеновская фазовая нанотомография разрешает трехмерную ультраструктуру костей человека. Плос ОДИН. 2012;7:e35691
10.1371/journal.pone.0035691
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

19.
Занетт И., Вайткамп Т., Ланг С., Мор Дж., Дэвид С., Барушель Дж. Количественная фазовая и абсорбционная томография с рентгеновским решетчатым интерферометром и синхротронным излучением. Physica Status Solidi A. 2011; 208:2526–2532. 10.1002/pssa.201184276 [CrossRef] [Google Scholar]

20.
Велройен А., Бех М., Занетт И., Шварц Дж., Рэк А., Тимпнер С. и др.
Рентгенофазово-контрастная томография ишемически-реперфузионных повреждений почек. Плос ОДИН. 2014;9:e109562
10.1371/журнал.поне.0109562
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

21.
Тапфер А., Брарен Р., Бех М., Вилнер М., Занетт И., Вейткамп Т. и др.
Рентгеновская фазово-контрастная КТ мышиной модели аденокарциномы протоков поджелудочной железы. Плос ОДИН. 2013;8:e58439
10.1371/journal.pone.0058439
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

22.
Дженсен Т.Х., Бех М., Биндерап Т., Бёттигер А., Дэвид С., Вайткамп Т. и др.
Визуализация метастатических лимфатических узлов с помощью рентгеновской фазово-контрастной микротомографии. Плос ОДИН. 2013;8:e54047
10.1371/journal.pone.0054047
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

23.
Герцен Дж., Донат Т., Пфайффер Ф., Банк О., Падесте С., Бекманн Ф. и др.
Количественная фазово-контрастная томография жидкого фантома с использованием обычного рентгеновского источника. Экспресс Оптика. 2009;17(12):10010–10018. 10.1364/ОЭ.17.010010
[PubMed] [CrossRef] [Google Scholar]

24.
Вилнер М., Бех М., Герцен Дж., Занетт И., Хан Д., Кеннтнер Дж. и др.
Количественная рентгеновская фазово-контрастная компьютерная томография на 82 кэВ. Экспресс Оптика. 2011;21(4):4155–4166. 10.1364/OE.21.004155 [PubMed] [CrossRef] [Google Scholar]

25.
Сарапата А., Чабиор М., Коццини С., Сперл Дж., Беке Д., Лангнер О. и др.
Количественная характеристика электронной плотности пластиковых материалов, замещающих мягкие ткани, с использованием рентгеновской фазово-контрастной визуализации на основе решетки. Обзор научных инструментов. 2014;85(10):103708
10.1063/1.4898052
[PubMed] [CrossRef] [Google Scholar]

26.
Сарапата А., Вилнер М., Уолтер М., Дуттенхофер Т., Кайзер К. и др.
Количественная визуализация с использованием высокоэнергетического рентгеновского фазово-контрастного КТ с полихроматическим рентгеновским спектром 70 кВп. Экспресс Оптика. 2015;23(1):523–535. 10.1364/ОЭ.23.000523
[PubMed] [CrossRef] [Академия Google]

27.
Момосе А., Кавамото С., Кояма И., Хамаиси Ю., Такай К., Судзуки Ю. Демонстрация рентгеновской интерферометрии Талбота. J Appl Phys. 2003; 42: 866–868. [Google Scholar]

28.
Weitkamp T, Diaz A, David C, Pfeiffer F, Stampanoni M, Cloetens P, et al.
Рентгеновское фазовое изображение с решетчатым интерферометром. Экспресс Оптика. 2005;12(16):629–6304. [PubMed] [Google Scholar]

29.
Клотенс П., Людвиг В., Барушель Дж., Дайк Д.В., Ландуйт Дж.В. Рентгеновский интерферометр. Appl Phys Lett. 1999;75(19): 2912–2914. [Google Scholar]

30.
Пфайффер Ф., Бех М., Банк О., Крафт П., Эйкенберри Э.Ф., Бренниманн С. и др.
Жесткое рентгеновское изображение в темном поле с использованием решетчатого интерферометра. Физика природы. 2008; 7: 134–137. 10.1038/nmat2096
[PubMed] [CrossRef] [Google Scholar]

31.
Пфайффер Ф., Коттлер С., Банк О., Дэвид С. Жесткая рентгеновская фазовая томография с источниками низкой яркости. Phys Rev Lett. 2007;98:108105
10.1103/PhysRevLett.98.108105
[PubMed] [CrossRef] [Google Scholar]

32.
Бек М., Банк О., Донат Т., Фейденхансл Р., Дэвид С., Пфайффер Ф. Количественная рентгеновская компьютерная томография в темном поле. физ.-мед. биол. 2010;55:5529–5539. 10.1088/0031-9155/55/18/017
[PubMed] [CrossRef] [Google Scholar]

33.
Ци З., Замбелли Дж., Бевинс Н., Чен Г.Х. Количественное изображение электронной плотности и эффективного атомного номера с помощью фазово-контрастной КТ. физ.-мед. биол. 2010;55(9):2669–2677. 10.1088/0031-9155/55/9/016
[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

34.
Шримптон ПК. Значения электронной плотности различных тканей человека: измерения комптоновского рассеяния in vitro и расчетные диапазоны. физ.-мед. биол. 1981;26(5):907–911. 10.1088/0031-9155/26/5/010
[PubMed] [CrossRef] [Google Scholar]

35.
Вилнер М., Бех М., Герцен Дж., Занетт И., Хан Д., Кеннтнер Дж. и др.
Количественное фазово-контрастное изображение на основе решеток при 82 кэВ. Экспресс Оптика. 2013;21:4155–4166. 10.1364/ОЭ.21.004155
[PubMed] [CrossRef] [Google Scholar]

36.
Weitkamp T, Tafforeau P, Boller E, Cloetens P, Valade JP, Bernard P, et al.
Статус и эволюция линии луча ESRF ID19. Протокол конференции AIP. 2010;1221(1):33–38. 10.1063/1.3399253 [CrossRef] [Google Scholar]

37.
Резникова Э., Мор Дж., Бёрнер М., Назмов В., Якобс П.Дж. Мягкая рентгеновская литография фазово-контрастных изображений субмикронных структур SU8 с высоким соотношением сторон. Микросист Техн. 2008; 14:1683–1688. [Google Scholar]

38.
Мэнли Р.С., Ходж Х.К., Анж Л.Е. Исследования плотности и показателя преломления твердых тканей зуба. Джей Дент Рез. 1939; с. 203–211. 10.1177/00220345390180030301 [CrossRef] [Google Scholar]

39.
Кинни Дж. Х., Налла Р. К., Попл Дж. А., Бреуниг Т. М., Ричи Р. О. Возрастной прозрачный корневой дентин: концентрация минералов, размер кристаллитов и механические свойства. Биоматериалы. 2005; 26:3363–3376. 10.1016/к.биоматериалы. 2004.090,004
[PubMed] [CrossRef] [Google Scholar]

40.
Швасс Д.Р., Суэйн М.В., Пуртон Д.Г., Лейхтер Дж.В. Система калибровки микротомографии для использования в исследовании кариеса. Кариес Рез. 2009;43:314–321. 10.1159/000226230
[PubMed] [CrossRef] [Google Scholar]

41.
Dowker SEP, Elliott JC, Davis GR, Wilson RM, Cloetens P. Трехмерное исследование эмали зубных щелей человека с помощью синхротронной рентгеновской микротомографии. J Устные науки. 2006; 114: 335–359. 10.1111/ж.1600-0722.2006.00315.х
[PubMed] [CrossRef] [Академия Google]

42.
Вайдманн С.М., Уэзерелл Дж.А., Хэмм С.М. Изменения плотности эмали в срезах зубов человека. J Oral Biol. 1967; 12: 85–97. 10.1016/0003-9969(67)

-8
[PubMed] [CrossRef] [Google Scholar]

43.
Ангмар Б., Карлстр Д., Глас Дж. Э. Исследования ультраструктуры зубной эмали. J Ultrastruct Res. 1963; 8: 12–23. 10.1016/С0022-5320(63)80017-9
[PubMed] [CrossRef] [Google Scholar]

Crest Densify: подходит ли вам зубная паста для восстановления плотности зубов?

Лучший способ продлить жизнь своим зубам — чистить зубы зубной пастой.
что восстанавливает плотность зубов. Кислоты в повседневных продуктах могут смягчить и разжижить
эмаль оставляет зубы с повреждениями, которые могут остаться навсегда. зубная паста с.
восстанавливающие свойства плотности могут реминерализовать эмаль, которая укрепляет зубы, поэтому
они более устойчивы к последующим вызовам. У всех зубы теряют
плотности со временем, поэтому узнайте, может ли зубная паста, восстанавливающая плотность, быть правильной.
для тебя.

Что такое зубная эмаль?

Эмаль – это тонкое внешнее покрытие
зуб. Эта жесткая оболочка является самой твердой тканью человеческого тела. Эмаль помогает
защитить зубы от повседневного использования, такого как жевание, кусание, хруст и
шлифовка. Хотя эмаль является надежным защитником зубов, она может откалываться и трескаться.
Это может привести к кариесу и другим проблемам с зубами. Эмаль тоже может поцарапаться.
через некоторое время. Кислоты в повседневных продуктах питания могут смягчить и истончить эмаль, вызывая разрушение зубов.
быть более восприимчивым к кариесу или кариесу. Когда кариес входит
твердая эмаль, она имеет вход в основную часть зуба.

Что такое плотность зубов?

Ваша зубная эмаль состоит из плотной матрицы микроскопических минералов. Как и ты
в течение дня, употребляйте кислые продукты и напитки, такие как кофе, чай,
и безалкогольные напитки, могут постепенно разрушать ценные минералы зубной эмали и
структурная плотность.

Если вы не выполняете ежедневную гигиену полости рта или не чистите зубы
зубная паста с уплотняющими свойствами, такими как добавление фтора, эмаль
плотность ваших зубов будет естественным образом разрушаться. Когда это начнет происходить, это может
оставляйте свои зубы с повышенным риском кариеса и кариеса
проблемы с чувствительностью.

Узнайте, как Crest Densify продлевает срок службы зубов

Как и кости, зубы со временем теряют плотность, что может привести к разрушению и разрушению.
даже выпадение зубов. Вот почему Crest — бренд зубной пасты номер один в мире.
Америка — запустила свою самую большую инновацию за последние годы,
Уплотнение гребня.
Это первая в своем роде зубная паста, которая активно восстанавливает плотность зубов.
повторная минерализация
эмаль каждый раз, когда вы чистите зубы, чтобы продлить срок службы ваших зубов.

Как это работает?

Crest Densify помогает укрепить зубы за счет повторного затвердевания эмали (реминерализации).
для крепких и здоровых зубов. Он также защищает зубы, предотвращая будущие
распада (деминерализации) путем создания 24-часовой защиты плотности от
потеря плотности, при чистке щеткой два раза в день. Crest Densify — это простое переключение на
гарантия того, что ваша улыбка будет здоровой и красивой на долгие годы.

• Активно восстанавливает плотность зубов, продлевая срок их службы
• Система 2X Enamel Protection System реминерализует ослабленную эмаль и предотвращает
  деминерализация
• Содержит фтор для защиты от кариеса

Кому это выгодно?

Менее 1 из 5 миллениалов считают плотность и защиту эмали главными показателями.
преимущество, на которое они обращают внимание при выборе зубной пасты, но более половины
беспокоит потеря зубов с возрастом — впереди поседение, получение
морщины или даже набор веса. Вот почему Crest стремится помогать людям
инвестировать в здоровье своих зубов, и это начинается с правильного
зубная паста и рутина. Crest Densify использует новую премиальную формулу, чтобы предложить
надежная защита от раннего кариеса и обладает таким же надежным активным
ингредиент многих других продуктов Crest, фторид олова.

Все испытывают потерю плотности. Это неизбежно. К счастью, каждый может
восстановить эту плотность и укрепить зубы с помощью нового Crest Densify.

5 лучших советов по уходу за зубами для поддержания крепкой зубной эмали

1. Ограничьте употребление сладких продуктов и напитков
   Бактерии во рту питаются сахаром из
   продукты и напитки. Затем они производят кислоты, которые смягчают и изнашивают вашу кожу.
   эмаль.
2. Ешьте продукты, которые защищают эмаль
   Кальций в продуктах питания противостоит кислотам в организме.
   рот, вызывающий гниение. Это также помогает сохранить ваши кости и зубы крепкими.
3. Избегайте чрезмерной чистки
   Вы можете стереть эмаль, если будете чистить слишком быстро
   и тяжело.
4. Используйте фторид
   Американская стоматологическая ассоциация (ADA) называет фторид
   «борец с полостью природы», потому что он укрепляет эмаль и помогает
   восстановить ранние стадии разрушения зубов.
5. Проходите регулярные осмотры
   Чтобы ваши зубы были крепкими, посещайте стоматолога каждые
   6 месяцев на осмотр и чистку.

Источники:

https://crest.com/en-us/oral-care-products/toothpaste/crest-pro-health-densify-whitening-toothpaste/
https://crest.com/en-us/oral-care-tips /tooth-эмаль/can-you-restore-tooth-эмаль-естественно
https://www.
