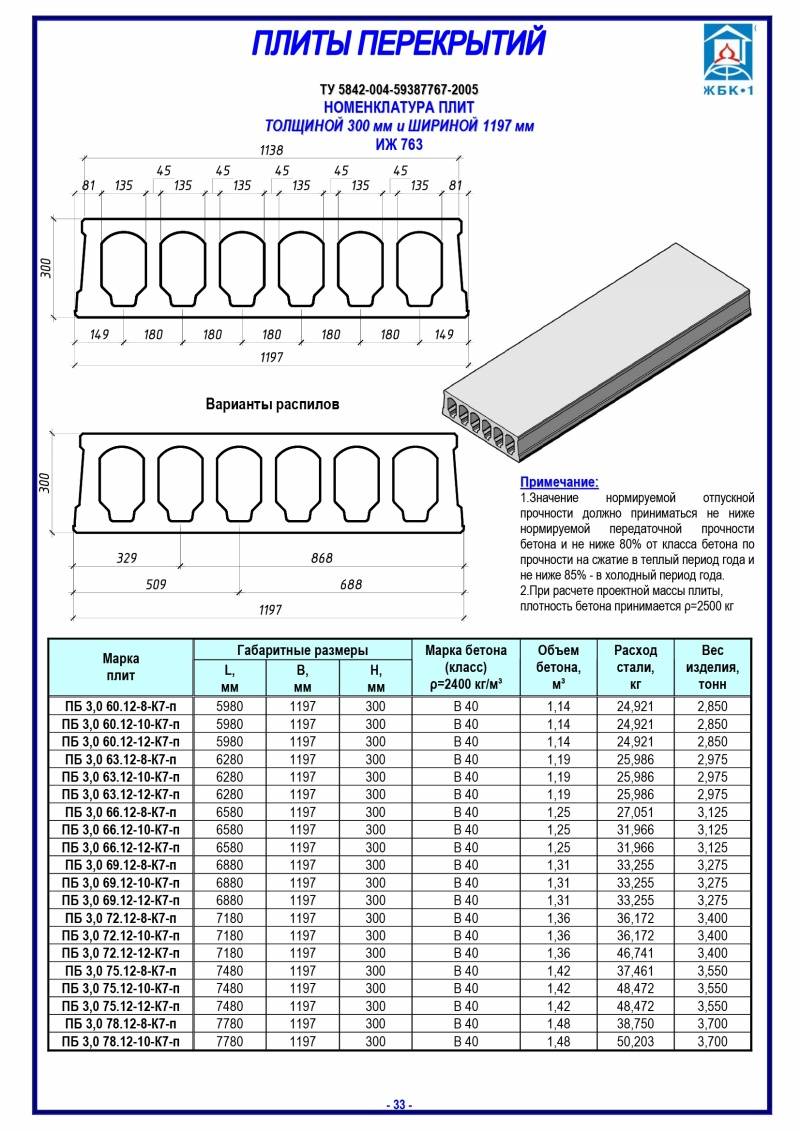

Floor Slabsadmin2023-04-03T15:47:46+00:00

Внешнее решение

Внешнее решение прокладывает путь для более быстрого, безопасного и эффективного строительства зданий. Выбор сборного железобетона вместо традиционного на месте может привести к сокращению до 60 % рабочей силы, необходимой на строительной площадке, и сэкономить до 30 % времени строительства.

Banagher Precast Concrete Решения по сборному железобетону за пределами площадки включают, помимо прочего, сборные перекрытия, двойные тройники, лестницы, стены, сердечники лифтов, балки, фасадные панели, изготовленные на заказ и архитектурные сборные конструкции.

Мы понимаем, что нет двух одинаковых зданий, и мы предлагаем нашим клиентам гибкость с проектированием для производства и сборки (DfMA). Мы также можем предоставить индивидуальное инженерное решение для изменения конструкции здания на месте на сборный железобетон. Чем раньше мы приступим к проекту, тем большее влияние мы сможем оказать. Выбрав правильное решение для перекрытий из сборного железобетона, здания могут стать более эффективными, а центральные опоры могут быть устранены.

Широкая плита

Широкие плиты имеют широкий диапазон размеров и конфигураций, поэтому наши дизайнеры следят за тем, чтобы каждый проект был разработан индивидуально для применения и нагрузок. Мы стремимся уменьшить вес плит, чтобы снизить затраты, уменьшить транспортные нагрузки и крановые нагрузки, где это возможно. Широкая плита идеально подходит для пролетов до 10 метров и может использоваться в сочетании с нашими сборными колоннами и балками.

Пролеты = от 2 м до 10 м

Глубина = от 100 мм до 300 мм

Ширина = до 3 м

Особенности

• Легкие блоки для транспортировки и подъема крана
• Sp Возможна высота до 35 м (DT)
• Тяжелые нагрузки
• Упрощение конструкции
• Ускорение программы
• Уменьшение рабочей силы
• Огнестойкость
• Естественная звукоизоляция
• Проемы для коммуникационных труб/каналов
• Без временных подпорок
• Обеспечивает безопасную рабочую платформу
• Уменьшает количество колонн
• Доступно соединение на сдвиг
• Регулируемые опалубки – подходят по размеру
• Мгновенная стабильность
• Конкурентоспособная стоимость
• Разработано для каждого проекта

900 59

Двухтавровые перекрытия

Мы отличаемся от других производителей сборного железобетона благодаря нашим уникальным двутавровым балкам перекрытия и крыши Banagher. Наши двойные тавра могут иметь пролет до 30 м и применяются в зданиях, многоэтажных автостоянках и чаще в резервуарах, бассейнах и спортивных сооружениях, где требуются длинные пролеты без центральных опор.

Пролеты = 3 м – 30 м

Глубина = от 310 мм до 1010 мм

Ширина = до 3 м

Общее использование

• Многоэтажные здания
• Re сервоприводы
• Спортивные сооружения
• Бассейны
• Многоэтажные автостоянки
• Склады
• Производственные помещения
• Фармацевтические заводы
• Капсулы

9 0059

Projects

• UCD Science Center Phase 2
• Kingston University Townhouse, London
• The Avenue MSCP, Bracknell
• Sports Academy, Tralee IT

Ассортимент продукции

Ссылка для загрузки страницы
Перейти к началу
Программа

FACE: история болезни Нью-Йорка 07NY015 | NIOSH



New York Case Report 07NY015

Резюме

В феврале 2007 г. взрослый мужчина-строитель (потерпевший) получил смертельные травмы, упав с обрушившейся сборной бетонной плиты перекрытия на строительной площадке десятиэтажного здания. Бетонная плита пола была 26 футов (футов) 5½ дюймов (дюймов) в длину, 8 футов 3 дюйма в ширину и 8 дюймов в толщину и весила примерно семь тонн. Плиты перекрытий располагались на стальном каркасе здания, состоящем из вертикальных стальных колонн и горизонтальных стальных балок. Плиты не были прикреплены к стальному каркасу во время инцидента. Примерно в 9В 20:00 пострадавший и его коллега находились на 6-м этаже, используя монтировки, чтобы установить сборные плиты перекрытия в их окончательное положение, прежде чем они должны были быть постоянно прикреплены к стальному каркасу. Южная часть плиты опиралась на горизонтальные стальные балки, а ее северная часть была подвешена (консольно) без поддержки стальных балок. После того, как двое рабочих закончили регулировку плиты, они оба пошли на север по плите возле ее восточного конца. Плита внезапно наклонилась вниз с северной стороны, повернулась почти в вертикальное положение и застряла между стальными опорами. Сотрудник уперся локтями в плиту перед собой и взобрался наверх. Пострадавший упал этажом ниже. Затем неудавшаяся плита упала, ударила жертву и пробила цементные плиты пола внизу. Пострадавший провалился в проем, образованный упавшими плитами, и приземлился на 3-й этаж. Сотрудник сразу подбежал к пострадавшему и вывел его из зоны обрушения. Один из рабочих позвонил 911. И полиция, и служба экстренной помощи отреагировали в течение нескольких минут. Пострадавший был доставлен в больницу, где через час скончался. Расследование после инцидента показало, что ряд стальных колонн, в том числе те, что в зоне обрушения, были возведены по отвесу. Колонны вне отвеса привели к увеличению расстояния между колоннами, что привело к уменьшению поддержки балки для плит, расположенных между этими колоннами. Целостность изначально неудавшейся плиты была дополнительно нарушена ее формой с надрезами и консольным сечением.

Эксперты штата Нью-Йорк по оценке и контролю со смертельным исходом (NY FACE) рекомендуют следующие меры для предотвращения подобных инцидентов в будущем. Работодатели должны:

• соблюдать конструктивные размеры и допуски, указанные в проекте монтажа, и проверять вертикальное и горизонтальное выравнивание стального несущего каркаса перед монтажом любых сборных плит;
• гарантировать, что рабочие используют системы индивидуальной защиты от падения при работе на сборных железобетонных плитах перекрытия, которые не закреплены постоянно на стальном каркасе;
• провести обучение сотрудников по предотвращению опасностей падения, связанных с работой на незакрепленных сборных железобетонных плитах перекрытий; и
• закрепите сборные плиты к стальному каркасу способом, указанным в плане монтажа, сразу после монтажа плит.

Дополнительно:

• необходимо тщательно оценить целостность и опорную прочность сборных железобетонных элементов сложной формы или с насечками; При необходимости следует предусмотреть дополнительное крепление.
• Процедуры контроля качества должны быть внедрены, чтобы гарантировать соблюдение надлежащих допусков всеми специалистами, участвующими в проекте строительства из сборного железобетона.
• Совещания перед началом строительства должны быть проведены для четкого определения обязанностей всех ключевых участников проекта строительства из сборного железобетона.

Введение

В феврале 2007 г. взрослый строитель мужского пола (потерпевший) получил смертельные травмы после падения с трех этажей в результате обрушения сборных железобетонных плит перекрытий на строительной площадке многоэтажного здания. Программа оценки смертельных исходов и контроля штата Нью-Йорк (NY FACE) узнала об инциденте из газетной статьи на следующий день. Следователь NY FACE связался с работодателем жертвы, компанией по сборке железобетонных изделий, чтобы собрать предварительную информацию. Следователь NY FACE посетил строительную площадку 8 марта 2007 г. , но владелец строительного проекта был недоступен, и следователь NY FACE не смог посетить место происшествия. Единственный свидетель происшествия, коллега потерпевшего, отказался от интервью NY FACE. Районный офис Управления по охране труда и гигиене труда (OSHA) расследовал инцидент с помощью инженера из Управления строительства (DOC) Национального офиса OSHA. Исследователь NY FACE подготовил этот отчет на основе информации, предоставленной работодателем и OSHA.

Работодатель жертвы занимался сборкой железобетонных изделий более тридцати лет и нанимал профсоюзных работников. Компания разработала и внедрила программы безопасности и гигиены труда на рабочем месте в соответствии с требованиями OSHA. Потерпевший работал в компании разнорабочим в течение трех лет. Это был первый несчастный случай в компании.

На момент инцидента работодатель пострадавшего был сборщиком сборных железобетонных изделий для проекта строительства десятиэтажного дома. Бетонные плиты перекрытия и стеновые панели (бетонные элементы) были изготовлены изготовителем сборных железобетонных изделий и доставлены на строительную площадку. Монтажник сборного железобетона отвечал за возведение стальной конструкции, состоящей из вертикальных колонн и горизонтальных балок, которые должны были служить каркасом здания. Сборные плиты перекрытия и стеновые панели были размещены на стальном каркасе (фото 1) монтажником, который затем отрегулировал или переместил бетонные элементы в их окончательное положение и прикрепил их к стальному каркасу путем заливки цементным раствором или сварки дополнительной стальной опоры.

Компания разработала план защиты от падения для рабочей площадки. Компания определила, что обычные средства защиты от падения, такие как системы индивидуальной защиты от падения (PFAS), системы страховочных сеток или системы ограждений, либо невозможны, либо создают большую опасность для рабочих, выполняющих задачи. Система мониторинга безопасности и зона контролируемого доступа (CAZ) в сочетании с обучением сотрудников были внедрены для защиты рабочих от опасностей падения.



Наверх

Исследование

Строительство здания началось в сентябре 2006 года и было разделено на три участка (рис. 1). На момент происшествия компания завершила монтаж стального каркаса и сборных железобетонных плит в зонах 1 и 2. В зоне 3, где произошел инцидент, стальная конструкция была возведена и закреплена болтами до девятого этажа десятиэтажного здания. Сборные железобетонные плиты перекрытий возведены до восьмого этажа; они не были залиты цементным раствором и не снабжены дополнительной сварной стальной опорой. Заливка и сварка были отложены во время инцидента из-за отрицательных температур.

Утром в день происшествия пострадавшему и его коллеге было поручено привести плиты пола в их окончательное положение для заливки раствором и сварки. Двое рабочих начали с северной стороны 5-го этажа в Зоне 3 и двинулись на юг, выравнивая плиты четырехфутовыми монтировками.

Каждая сборная плита была пустотелой бетонной и имела размеры 26 футов (футов), 5,5 дюймов (дюймов) в длину, 8 футов 3 дюйма в ширину и 8 дюймов в толщину. Каждая плита весила около семи тонн. Плиты перекрытий были ориентированы продольными (длинными) сторонами на восток и запад и опирались на горизонтальные стальные балки с поперечных (ширинных) сторон (рис. 2). Заштрихованные области, которые были определены как L (длина опоры) и W (ширина опоры) на рисунке 2, представляют опорные или опорные области, где плита поддерживалась стальными балками. В соответствии с проектной спецификацией каждая плита перекрытия должна иметь минимальную длину опорной зоны балки или опорную длину 3″.

Примерно в 9:20 пострадавший и его коллега выравнивали третью плиту с северной стороны здания на 6-м этаже. Плита располагалась между двумя стальными колоннами. Чтобы вписаться в пространство, плита была надрезана, а с северной стороны в обоих углах была отрезана секция размером 3 фута 2 ¼ дюйма на 5 ¾ дюйма. На рис. 3 показаны размеры плиты с надрезом.

На рис. 4 показан вид сверху на расположение неудавшейся плиты и двух соседних плит на стальных балках, а на рис. 5 показано соединение неисправной плиты. Заштрихованная часть неудавшейся плиты на рис. 4 была подвешена или установлена ​​на консоли без поддержки стальных балок. Из-за зубчатой ​​формы ширина (W) опорных площадей балки была уменьшена с 8 футов 3 дюйма (т. е. полная ширина плиты перекрытия) до 5 футов 3/4 дюйма с каждой стороны. На рис. 5 показано, что указанная расчетная длина опоры (т. е. длина зоны, опирающейся на балку) должна составлять 3″. Расследование после инцидента, проведенное OSHA, показало, что опорная длина этой плиты составляла всего 1 дюйм.

Непосредственно перед инцидентом потерпевший и его коллега выравнивали плиту по ее юго-западному и юго-восточному углам, толкая ее на север, чтобы закрыть зазор между этой плитой и соседней плитой на севере. После того, как двое рабочих закончили регулировку плиты, они оба пошли на север по плите возле ее восточного конца. Плита внезапно наклонилась вниз на своей консольной северной стороне и повернулась вдоль своей продольной оси, приняв почти вертикальное положение. Сотрудник уперся локтями в плиту перед собой и взобрался наверх. Пострадавший упал этажом ниже. По словам коллеги, плита перекрытия сначала вышла из строя на восточной опоре рядом с зазубренным концом (см. звездочку на рис. 4). Несостоявшаяся плита застряла между стальными балками, повисла вертикально и не сразу упала. Затем заклиненная плита упала, ударила жертву и врезалась в цементные плиты пола внизу. Пострадавший провалился в проем, образованный упавшими плитами, и приземлился на 3-й этаж.

Первоначальное обрушение плиты 6-го этажа (Фото 2) вызвало эффект домино, который продолжился до первого этажа, что привело к обрушению еще пяти плит (Фото 3). Обрушенные плиты включали по одной плите с 5-го, 4-го и 3-го этажей и по две со 2-го этажа. Соседняя плита, находившаяся южнее зоны обрушения на 4-м этаже, была отодвинута в вертикальное положение и зажата между опорами (фото 4).

Сотрудник, зовя на помощь, сбежал по лестнице на третий этаж и вытащил пострадавшего из-под нависшей над ним плиты четвертого этажа. На место прибыли еще двое рабочих; один позвонил 911. Полиция и бригада скорой медицинской помощи прибыли на место в течение нескольких минут. Техники скорой медицинской помощи (EMT) и сотрудники полиции переместили пострадавшего в район, удаленный от зоны обрушения. Пострадавший был доставлен в больницу, где через час скончался.

После инцидента инженер Управления по охране труда и промышленной гигиене США (OSHA DOC) обследовал зону обрушения, изучил следы разрушения на опорных балках рухнувшей плиты, измерил размеры и длины опорных балок десяти других плит с надрезами, аналогичными рухнувшей плите, определил фактическое расстояние между возведенными колоннами вокруг области обрушения и оценил напряженное состояние рухнувшей плиты. Расследование OSHA DOC установило, что, хотя непосредственной причиной инцидента было обрушение плиты 6-го этажа, следующие факторы способствовали разрушению плиты и эффекту домино после первоначального обрушения:

1. Восемнадцать колонн стального каркаса, в том числе две в зоне обрушения, были возведены по отвесу, за пределами допусков, разрешенных отраслевыми стандартами, установленными Американским институтом стальных конструкций (AISC 303-05, раздел 7.13).
2. Шесть процентов (6%) плит перекрытий, обследованных Управлением по охране труда и промышленной гигиене, имели более короткую площадь опоры балки или опорную длину, чем минимальные 3″, указанные инженером-строителем проекта. Неисправная плита 6-го этажа имела опорную длину 1″. Колонны вне отвеса привели к увеличению расстояния между колоннами и привели к уменьшению опорной длины плит, расположенных между этими колоннами.
3. Сборные железобетонные плиты были возведены до восьмого этажа в Участке 3 без заливки плит цементным раствором или сварки дополнительных стальных опор для крепления плит к стальным балкам. Это отрицательно сказалось на структурной устойчивости плит.
4. Надлежащее армирование плит с надрезами, в том числе той, которая изначально вышла из строя, не было обеспечено, что привело к нарушению структурной целостности этих плит.



Наверх

Рекомендации/обсуждение

Рекомендация № 1: Работодатели должны соблюдать конструктивные размеры и допуски, указанные в проекте монтажа, и проверять вертикальное и горизонтальное выравнивание стального несущего каркаса перед монтажом любых сборных плит.

Обсуждение: Контроль качества при строительстве сборных железобетонных архитектурных конструкций имеет важное значение для обеспечения целостности конструкции и безопасности рабочих. Для здания из сборного железобетона стальной каркас является основной несущей конструкцией здания. Прогиб несущего каркаса может нарушить целостность конструкции здания и создать серьезную угрозу безопасности, особенно при строительстве многоэтажных зданий.

Монтажники должны строго соблюдать конструктивные размеры и допуски, указанные в проекте монтажа и отраслевых стандартах, при возведении стального несущего каркаса. Монтажники должны убедиться, что все конструктивные размеры и допуски соответствуют размерам и допускам, указанным на монтажных чертежах, перед монтажом сборных плит. В частности, перед укладкой плит перекрытия необходимо проверить вертикальное и горизонтальное выравнивание элементов конструкции. Монтажники должны немедленно уведомить генеральных подрядчиков (ГК) или руководителей строительства (СМ) о любом прогибе каркаса здания, колонн и балок.

В этом случае вертикальное выравнивание стального каркаса не проверялось до возведения плит перекрытия. Колонны, вышедшие из строя, были идентифицированы только после инцидента. Эти колонны вне отвеса привели к уменьшению поддержки балки для сборных плит и поставили под угрозу структурную целостность плит перекрытия.

Рекомендация № 2: Работодатели должны убедиться, что рабочие используют Индивидуальные системы защиты от падения (PFAS) при работе с сборными железобетонными плитами перекрытия, которые не закреплены постоянно на стальном каркасе.

Обсуждение: Компании, занимающиеся сборкой железобетонных изделий, должны предоставить рабочим PFAS и гарантировать, что рабочие всегда используют их при работе с плитами перекрытия, которые не закреплены постоянно на стальном каркасе. До того, как плиты перекрытий будут постоянно прикреплены к стальному каркасу, полы могут не иметь конструктивной прочности для безопасной поддержки рабочих. Внедренная работодателем система контроля безопасности и зона контролируемого доступа (ЗДП) в данном случае не защитила работников от опасности падения, связанной с искробезопасными полами. В этом случае использование PFAS могло предотвратить летальный исход.

Рекомендация № 3: Работодатели должны проводить обучение сотрудников по предотвращению опасности падения, связанной с работой на незакрепленных сборных железобетонных плитах перекрытия.

Обсуждение: Сборщики сборных железобетонных изделий должны информировать рабочих об опасности падения, связанной с работой на незакрепленных сборных железобетонных плитах перекрытий, и обсудить необходимые методы безопасной работы. По возможности рабочие должны оставаться, ходить или работать на участках, поддерживаемых стальными балками. Рабочие должны пройти обучение по правильному использованию PFAS при работе с незакрепленными плитами перекрытия.

Рекомендация №4: Сборщики сборных железобетонных изделий должны крепить сборные плиты к стальному несущему каркасу методом, указанным в плане монтажа, как только плиты будут установлены в окончательное положение.

Обсуждение: В строительной отрасли используются два основных типа бетона: обычный монолитный бетон и сборные железобетонные плиты. При возведении монолитной бетонной конструкции строители изготавливают формы и заливают бетон на строительной площадке. Бетон должен затвердеть, прежде чем строитель сможет перейти к следующему этажу. Каждый этаж построен над вылеченным бетонным полом, который структурно закреплен. Напротив, сборные железобетонные плиты производятся производителями сборных железобетонных изделий на заводе и доставляются на строительную площадку, где они размещаются и закрепляются на несущем каркасе. Есть этапы, когда элементы здания не скреплены и не закреплены.

Сборщики сборных железобетонных изделий должны как можно скорее залить раствором или сварить плиты, чтобы закрепить их на стальном каркасе. Институт сборного железобетона (PCI), отраслевая группа, которая устанавливает единые отраслевые стандарты и практики, рекомендует выполнять заливку цементным раствором и сухую укладку по мере возведения плит. PCI также рекомендует, чтобы полы, покрытые композитным покрытием или слоем конструкционно-армированного бетона, отставали от возведения не более чем на три уровня в любой области. Иными словами, в любой момент и на любой стадии строительства должно быть не более трех этажей незакрепленных плит перекрытий.

Плиты перекрытий в данном случае возведены до восьмого этажа; плиты не заливались раствором и не поддерживались дополнительными приваренными стальными опорами. Это способствовало эффекту домино, который был вызван обрушением плиты 6-го этажа.

Рекомендация № 5: Следует тщательно оценить целостность и опорную прочность сборных железобетонных элементов сложной формы или с выемками; При необходимости следует предусмотреть дополнительное крепление.

Обсуждение: Плиты необычной формы могут потребовать специальных процедур монтажа, таких как дополнительное крепление. В этом случае неудавшаяся плита была надрезана, чтобы поместиться в пространство между двумя колоннами; он консольно выступал более чем на 3 фута 2 дюйма в поперечном направлении. Конструкция и прочность этих плит с надрезами должны быть тщательно оценены. Должны были быть предусмотрены дополнительные крепления или усиление, чтобы компенсировать уменьшение площади опоры балки. Инженеры-строители проекта должны тщательно изучить рабочие чертежи и убедиться, что производители сборных железобетонных изделий предоставят необходимые дополнительные опоры.

Рекомендация № 6: Следует внедрить процедуры контроля качества, чтобы обеспечить соблюдение надлежащих допусков всеми специалистами, участвующими в проекте строительства из сборного железобетона.

Обсуждение: Контроль качества имеет важное значение для прочной конструкции здания. Должны быть установлены и внедрены четко определенные процедуры контроля качества на протяжении всего процесса строительства. Для проведения периодических проверок должны быть назначены компетентные лица, чтобы обеспечить безопасность работников и качество работы. GC или CM должны обеспечить соблюдение надлежащих допусков всеми специалистами на каждом этапе проекта для обеспечения точной подгонки и общего соответствия проектным спецификациям.

Рекомендация № 7: Работодатели должны проводить встречи перед началом строительства, чтобы четко определить обязанности всех ключевых участников проекта строительства из сборного железобетона.

Обсуждение: Строительство сборных железобетонных строительных конструкций требует скоординированных усилий многих сторон, включая архитекторов, инженеров, поставщиков материалов, производителей сборных железобетонных изделий, монтажников и других строительных субподрядчиков. Перед началом строительства необходимо провести совещание, на котором должны присутствовать все основные участники. На совещании должны быть определены обязанности каждой стороны и установлены процедуры связи для ключевых участников в ходе строительства. Угрозы безопасности строительства на каждом этапе строительства, меры защиты рабочих и процедура контроля качества должны быть рассмотрены и обсуждены со всеми участниками.

Ключевые слова: сборный железобетон, плита перекрытия, допуски, многоэтажное здание, конструкция, падение, разрушение, стальной каркас
