Плиты перекрытия в ARCHICAD

Один из основных и часто используемых инструментов в ARCHICAD – это «Перекрытие». Пользоваться им довольно легко.  Давайте разберемся с функциями и настройками инструмента. А в конце мы рассмотрим объект «Плиты Перекрытия», который мы создали для вас.

Как сделать перекрытие в ARCHICAD?

Перекрытие – базовый инструмент, который используется всегда. Поэтому давайте узнаем про него немного больше.

Чтобы активировать команду, перейдем в панель инструментов на вкладку «Конструирование». Выбираем «Перекрытие». Как только вы активировали инструмент, в информационном табло появятся настройки.

За способ построения отвечает пункт «Геометрический Вариант».

Нам доступно 3 варианта построения:

1. Многоугольник. Если вы выберите этот способ вам нужно указать любое количество точек для многоугольника. Для завершения построения нужно замкнуть контур или кликнуть на конечную точку второй раз.
2. Прямоугольник. Указав две точки можно построить прямоугольник по его диагонали.
3. Повернутый прямоугольник. Понадобится задать отрезок, а затем длину вытягивания прямоугольника.

Следующий параметр – это «Конструкция». Конструкция может быть либо основной, либо многослойной. То есть состоять из одного слоя или нескольких.

Вы можете назначить тип конструкции перекрытия прямо из информационного табло. Кликните на иконку в пункте «Конструкция».

Как создать многослойную конструкцию мы рассматривали в видео уроке – «Собственная многослойная конструкция в ARCHICAD». Там говорится о стенах. Но многослойные конструкции перекрытий и стен не отличаются.

Ещё один важный параметр – это «Расположение Плоскости Привязки». Привязка перекрытия осуществляется относительно этажа. Для однослойной конструкции доступно два способа привязки: по верху перекрытия и по низу.

У многослойных конструкций больше параметров. Можно задать привязку относительно ядра конструкции, а также по верху и по низу всего перекрытия.

Чтобы задать плоскость привязки перекрытия найдите пункт «Расположение Плоскости Привязки» в информационном табло. И выберите необходимый вариант.

Расположение плоскости привязки и ее виды хорошо иллюстрирует разрез по перекрытию.

Однослойное перекрытие лучше привязывать по верху. А многослойную конструкцию по верху ядра.

Перекрытие простой и понятный инструмент. Но не во всех проектах перекрытия могут быть сплошными.

Объект плит перекрытия для ARCHICAD

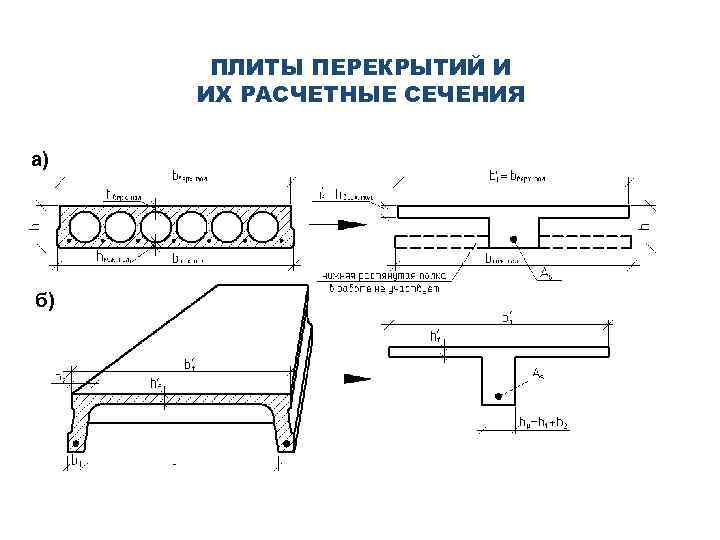

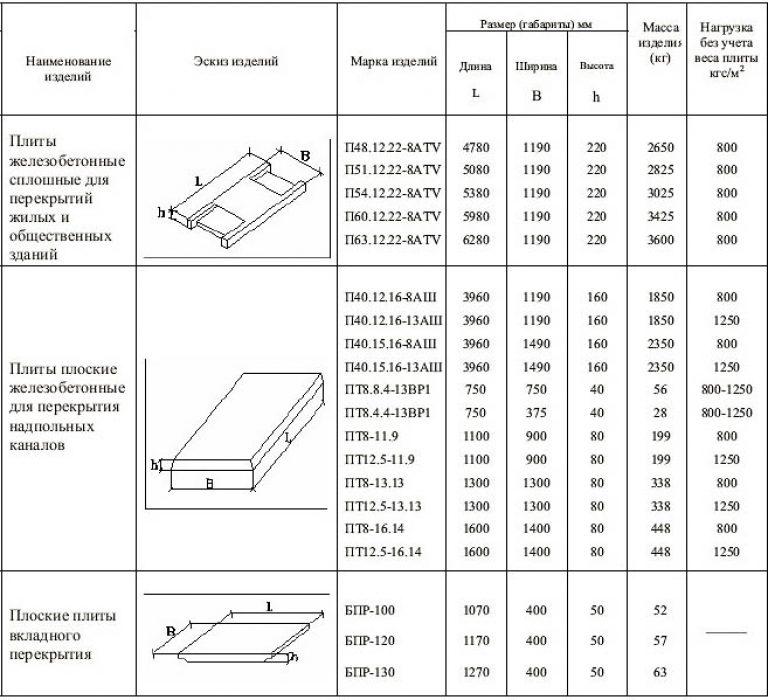

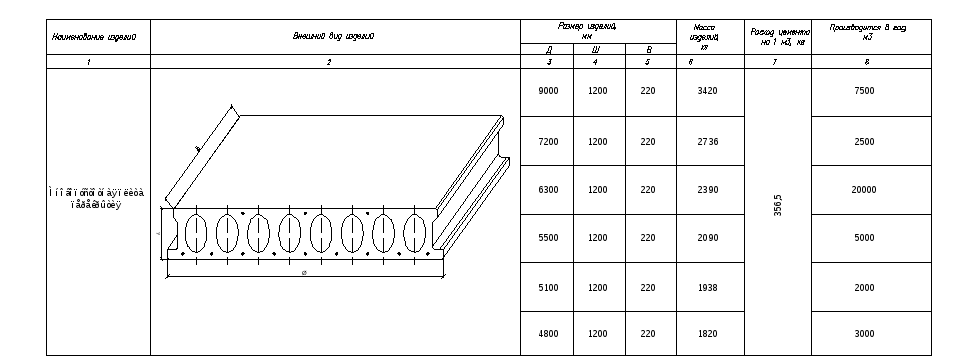

Если вы хотите разработать более подробный и качественный проект и в нем используются штучные элементы заводского изготовления, например, сборное перекрытие из многопустотных плит, то инструмента «Перекрытие» для этого недостаточно.

Поэтому наш учебный центр AMS создал новый объект ARCHICAD «Плиты Перекрытия». Его можно использовать для создания планов перекрытия или покрытия в ARCHICAD. Также объект рассчитывает маркировку плиты исходя из ее размеров.

Он предоставляет возможность создавать не только перекрытие из многопустотных плит, но и из ребристых панелей.

Посмотрите как это быстро и просто:

Для начала загрузите объект «Плиты Перекрытия» и разберемся с его основными настройками.

Если вы не знаете, как загружать объекты в библиотеку ARCHICAD, читайте нашу статью «Где скачать объекты ARCHICAD».

Объект работает только в ARCHICAD 23 и выше. Где взять актуальную версию программы смотрите в нашем видео «Инструкция, как бесплатно скачать ARCHICAD».

Настройки объекта

Перейдите в параметры объекта на страницу «Все Параметры». Там находятся все настройки.

В списке параметров «ОТОБРАЖЕНИЕ» в пункте «Тип плиты» можно выбрать пустотную ли ребристую плиту. Этот параметр влияет на отображение в 3D.

У самой ребристой плиты есть два типа сечения в зависимости от высоты плиты: 300 мм или 450 мм.

С помощью остальных параметров можно настроить перья в 3D и 2D, а также материал для плиты.

В списке параметров «МАРКИРОВКА ПЛИТ» настраивается текст маркера. Шрифт и размер шрифта.

Также можно отключить маркировку, нужно убрать галочку с пункта «Маркировка».

Наименование плиты рассчитывается автоматически. Оно зависит от размера плиты.

Можно заменить маркировку плиты, вписав значение в пункте «Переопределение Маркировки».

Хотите изменить только начало маркировки плиты, например, «ПК» на «ПГ»? Нужно задать новое значение в строке параметра «Маркировка».

В объекте учитывается величина опирания для пустотных плит. Ее можно задать в списке «ОПИРАНИЕ» в пункте «Ширина Опирания».

Раньше приходилось чертить невидимую линию стены вручную. Теперь этого делать не надо. Эта функция есть в объекте.

Вот и все, мы немного разобрались с инструментом «Перекрытие» и поделились с вами нашим новым объектом.

Используйте его для ваших проектов, где это необходимо. Ведь это значительно сокращает время на создание планов плит перекрытия.
