для чего необходима и зачем нужно знать все обозначения и расшифровку, основные типы и размеры разных марок конструкций

Основным строительным материалом является бетон, из которого производят элементы зданий различной прочности и назначения (фундаментные блоки, стены, лестничные марши и т. д.).

Горизонтальные плиты перекрытия – это специальные бетонные конструкции несущего типа, предназначенные для разделения этажей.

Отличаются технологией производства и качественными показателями. В соответствии с действующим ГОСТ 23009-2016, вся информация должна наноситься производителем на бетонные перекрытия в виде буквенно-числовой маркировки.

В публикации детально рассмотрим данные, из которых состоит стандартная и дополнительная маркировка.

Содержание

• 1 Основные типы конструкций
• 2 Для чего нужно ставить марку?
• 3 Зачем нужно знать все обозначения?
• 4 Какие данные включает?
  • 4.1 Дополнительные отметки
• 5 Как расшифровать буквенно-цифровой код?
• 6 Заключение

Основные типы конструкций

Классификация осуществляется в соответствии с типом конструкции. Перечислим виды перекрытий:

1. Пустотные – бетонные плиты с наличием технологических полостей, позволяющие получить максимальные тепло- и шумоизоляционные показатели. Подходят для возведения зданий различного назначения и этажности. С изменением диаметра пустот, изменяются основные характеристики плит (прочность, масса, максимальная величина возможной нагрузки и т. д.).
2. Монолитные – самый прочный тип перекрытия, не имеющий технологических полостей, дополнительно усиленный армирующим слоем. Для их производства используются бетонные смеси высоких марок. Благодаря повышенным нагрузкам применяются в строительстве высотных сооружений, в которых прочность перекрытия является определяющим фактором.
3. Ребристые – предназначаются для обустройства различных типов кровли.

Для чего нужно ставить марку?

Маркировка позволяет узнать основные технические характеристики бетонных перекрытий, чтобы правильно подбирать их в соответствии с назначением и предполагаемой величиной нагрузки.

Важно! Все параметры, отображаемые в марке, являются универсальной информацией. Основные правила маркировки должны соблюдаться производителями железобетонных изделий. Внесение самостоятельных изменений не допустимо.

Правила нанесения обозначений на бетонные перекрытия, используемые в строительных работах, утверждены ГОСТ 23009. Информация, содержащаяся в марке, позволяет подобрать необходимый тип конструкции исходя из ее основных параметров (конструкция, габариты, масса, прочность).

Зачем нужно знать все обозначения?

Правильно определить конфигурацию и качественные характеристики поможет соответствующая маркировка.

Каждый тип бетона имеет свои технологические особенности и свойства, отличается качественными показателями сырья, из которого он изготовлен.

На этапе проектирования зданий и сооружений различного назначения, учитываются все типы строительных материалов, используемые в процессе выполнения монтажных работ. Только изучив основные правила маркировки плит, отображенные стандартные и дополнительные данные, можно правильно рассчитать конфигурацию перекрытий.

Какие данные включает?

Марка бетонной плиты – это буквенно-числовое обозначение, которое отражает основные параметры материала и его тип, позволяющие проектировщику корректно определить уровень надежности и прочности изделия.

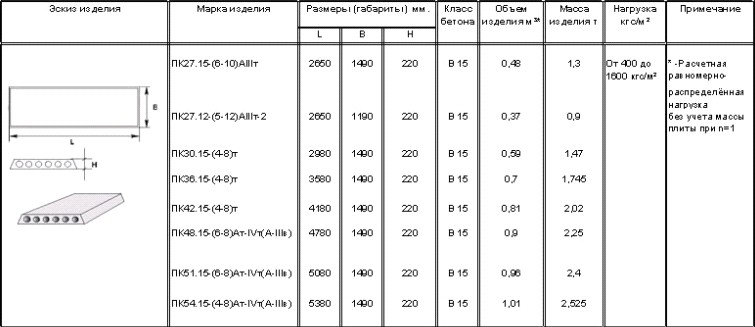

Расшифруем стандартную маркировку на примере ПК63. 10-8. AтVта:

• Две первые буквы — обозначается вид строительного элемента. ПК – плита перекрытия.
• 63 – ее длина, измеряемая строго в дециметрах. Длина всегда меньше на 20 мм, в отличие от указанного значения в маркировке. Соответственно, реальная длина изделия составляет 62,8 дм (6280 мм).
• 10 – это ширина элемента в дециметрах. Реальная ширина плиты на 10 мм меньше, и составляет 90 дм (900 мм). Эти особенности маркировки следует всегда учитывать при подборе необходимых строительных материалов.
• Число 8 обозначает максимальную величину нагрузки, прилагаемой к несущей поверхности. Единица измерения этого параметра – центнер на квадратный метр. Следовательно, максимальная нагрузка, будет составлять примерно 800 кг/м², что является неплохим показателем прочности.
• АтVта – говорит о наличие в изделии армирования, для увеличения его надежности и прочности.

Помимо этого, в маркировке могут содержаться дополнительные литеры:

• «т» — означает, что при производстве элемента использовался тяжелый бетон. В результате этого, удается добиться максимальной прочности и улучшить все эксплуатационные характеристики.
• «а» — в технологических полостях плит находятся дополнительные уплотнительные вкладыши.

Знание основного порядка маркировки строительных изделий поможет определить их тип, габаритные размеры, величину максимальной нагрузки и т. д.

Дополнительные отметки

Все типы плит отличаются количеством точек опоры, толщиной, диаметром технологических пустот и расстоянием между ними. Конструктивные особенности строительных изделий подразумевают их расположение на несущих стенах зданий. Они могут иметь от двух до четырех точек опоры. Поэтому, дополнительные буквы в маркировке, обозначают количество опор:

1. 2ПКТ – три точки опоры.
2. 2ПКК – четыре.

Дополнительные обозначения строительных изделий указываются в виде краткой информации, размещаются на боковых поверхностях, и разделяются на три блока:

1. Основная информация	Марка. Данные производителя. Штамп соответствия продукции всем требованиям ОТК.
2. Характеристики	Дата производства. Габаритные размеры. Масса.
3. Данные для монтажа	Количество точек опоры. Установочные риски. Верх изделия. Места крепления строп.

Обозначением «ПБ» отмечают строительные материалы, произведенные по технологии непрерывного формования. О наличии грушевидных пустот свидетельствует маркировка «ПГ».

Как расшифровать буквенно-цифровой код?

Расшифруем основную информацию, которую указывают производители на своих изделиях:

В соответствии с типом технологических пустот, плиты перекрытия имеют следующий вид обозначения:

Заключение

Информация, которая содержится в маркировке, полностью описывает качественные характеристики бетонных плит перекрытия, используемых во всех отраслях промышленности для возведения различных объектов и жилых многоэтажных домов. Благодаря этому, на этапе проектирования, можно правильно подобрать необходимый материал.

Плиты перекрытия

Плиты перекрытия

Технология строительства из сборных ЖБИ изделий была прежде всего разработана для возведения многоэтажных зданий, однако со временем такие ЖБИ изделия, как плиты перекрытия, стали довольно популярны и в сфере частного домостроения. Перекрытие из сборных железобетонных плит считается наиболее выгодным решением, так как изделия обладают высокими прочностными характеристиками и не требуют каких-либо дополнительных мер в процессе укладки. Плиты перекрытия являются одновременно потолком нижнего этажа и полом верхнего этажа. Благодаря продольным пустотам внутри, железобетонные плиты обладают хорошей звуко- и теплоизоляцией. Перекрытие из ЖБИ плит может устанавливаться совместно с балками или без них, с укладкой на поперечные либо продольные железобетонные ригели. Монтаж плит перекрытия рекомендуется производить на несущие стены из кирпича, блоков или бетона.

Конструкция небольшого частного дома подразумевает использование плит перекрытия как минимум в двух частях здания: для отделения подвального (цокольного) этажа от основного помещения; и для отделения основного помещения от чердачного. Наиболее подходящим перекрытием для подвального помещения являются именно железобетонные плиты перекрытия, так как они отличаются достаточной прочностью и жесткостью, что способствует равномерному распределению нагрузки от мебели и людей на стены и фундамент дома. Для создания чердачного перекрытия можно использовать как сплошные, так и пустотные железобетонные плиты. Изделия укладываются вплотную друг к другу, выполняя функцию несущей и ограждающей конструкции одновременно. Железобетонные плиты перекрытия имеют довольно обширный размерный диапазон по длине, однако шире, чем 1800 мм, в частном домостроении применяются крайне редко.

Чтобы выдерживать нагрузки целого здания с людьми и мебелью, ЖБИ плиты перекрытия должны иметь размеры и характеристики, соответствующие расчетным чертежам, поэтому в зависимости от места расположения ЖБИ изделий, составляется точный чертеж с размерами и нагрузкой, которую должны выдержать изделия. Возведение собственного дома дело важное и ответственное, поэтому требует особого внимания к деталям уже на стадии проектирования.

Обращаем Ваше внимание, что в нашей компании можно совершенно бесплатно заказать раскладку плит перекрытия. Для этого позвоните нам по телефону, указанному в шапке сайта, либо напишите в чат или на почту: [email protected]

Конструкционно железобетонные плиты перекрытия можно разделить на сплошные (полнотелые) и пустотные. Все они обладают разными эксплуатационными характеристиками и подходят для конкретных типов строений. Заводы ЖБИ выпускают широкий ассортимент плит перекрытия всех типоразмеров, среди стандартных параметров выбора которых можно выделить длину (от 1.6 до 10.8 метров), ширину (от 1 до 1.8 метра), толщину (220 мм для стандартных плит, 160 мм для облегченных и 265 мм для утолщенных) и несущую способность (от 300 до 1600 кг/м2).

Если для Вашего проекта необходимы плиты перекрытия нестандартных размеров, смело обращайтесь к нашим менеджерам, они помогут решить эту проблему и подобрать необходимые ЖБИ изделия. Для заказа звоните +7 (495) 648-55-57

Разновидности плит перекрытия

Полнотелые железобетонные плиты перекрытия представляют собой сплошное монолитное изделие без пустот, которое можно устанавливать как на несущие стены здания, так и на колонны. Это прочные и массивные железобетонные плиты, лучше других защищенные от трещин и нежелательных прогибов, однако обладающие низким уровнем звуко- и теплоизоляции. В основном, полнотелые плиты используются при возведении небольших малоэтажных построек. Поверхность у изделий достаточно ровная, что позволяет сократить временные затраты на отделку потолка. К полнотелым плитам относится такой вид ЖБИ изделий, как ребристые плиты. Они оснащены боковыми и вспомогательными продольными ребрами жесткости, которые позволяют выдерживать значительные нагрузки и обеспечивают высокую несущую способность изделий. Основная сфера применения ребристых плит — промышленные объекты, торговые комплексы, площадки для размещения тяжелого оборудования или техники. Ребристыми плитами удобно перекрывать проемы большой длины.

Пустотные железобетонные плиты перекрытия наиболее универсальный и распространенный вид ЖБИ изделий, не ограниченный в использовании типом сооружения. Пустотные плиты обладают повышенной звуко- и теплоизоляцией благодаря продольным сквозным отверстиям (пустотам). Вес у пустотных плит меньше, чем у сплошных, однако по прочностным характеристикам они ни чуть не уступают. Через пустоты внутри плит удобно проводить различные кабели и инженерные коммуникации. Среди многопустотных плит перекрытия можно выделить:

• Плиты ПК, которые изготавливаются в специальных металлических формах (опалубках) с последующим виброуплотнением. Ширина у плит ПК варьируется от 1000 до 1500 мм, длина от 1500 до 9000 мм, а коэффициент нагрузки от 600 до 1200 кг/м2. Толщина у изделий стандартная и равна 220 мм
• Плиты ПБ, изготовленные более современным методом безопалубочного формования, который позволяет создавать изделия с максимально точными линейными размерами и монтажными петлями, что значительно облегчает процесс укладки плит. Изделия имеют стандартную ширину 1200 мм и толщину 220 мм. Нарезать по длине плиты ПБ можно как в поперечном сечении, так и вдоль, или под углом в сорок пять градусов, исходя из требований проекта
• Плиты ПНО (или ПБО, 3.1ПБ) толщиной 160 мм относятся к типу облегченных железобетонных многопустотных плит. Они отличаются меньшим весом и толщиной, в сравнении со стандартными пустотными плитами, и обычно используются при малоэтажном строительстве
• Плиты НВ, НВК, НВКУ, 4НВК изготавливаются из тяжелого бетона с применением предварительно напряженной арматуры, однако не предусматривают наличие монтажных петель и закладных деталей. Монтаж изделий производится с помощью канатных строп. В зависимости от количества рядов армирования, веса, длины и нагрузки, плиты перекрытия подразделяются на:
  • Плиты НВ — с одним рядом армирования, длиной до 7000 мм и максимальной нагрузкой до 2200 кг/м2
  • Плиты НВК — с двумя рядами армирования, длиной до 9000 мм и максимальной нагрузкой 2200 кг/м2
  • Плиты НВКУ — с двумя рядами армирования, длиной до 12000 мм и максимальной нагрузкой 1250 кг/м2
  • Плиты 4НВК — с двумя рядами армирования, длиной до 16200 мм и максимальной нагрузкой 2500 кг/м2

Стандарты маркировки плит перекрытия

Чтобы разобраться, какая именно плита перекрытия Вам подойдет по размерам и характеристикам, рассмотрим детально маркировку данных ЖБИ изделий. Согласно ГОСТ 9561-2016, маркировка плит перекрытия состоит из двух буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например ПК, ПБ, ПНО, НВ. Еще одна буква после типа изделия говорит о наличии дополнительной стороны для опирания, например «Т» — опирание плиты осуществляется на три стороны, или «К» — опирание плиты осуществляется на четыре стороны. Далее следуют две цифры, обозначающие длину плиты в дециметрах. После длины идут еще две цифры, обозначающие ширину (этот параметр завышают на 10-20 мм). Последняя цифра характеризует расчетную нагрузку изделия. Во второй группе может содержаться информация о классе арматуры (например AtVt), левой или правой стороне изделия (Л или П), особых климатических условиях использования (С — сейсмическая устойчивость), стойкости бетона в условиях воздействия агрессивных сред (Н — нормальная проницаемость бетона; П — пониженная; О- особо низкая), типе бетона (Я — ячеистый; Л — легкий; С — плотный силикатный; М — мелкозернистый; П — пескобетонный; Ж — жаростойкий), наличии монтажных петель (П — петли обычные; А — анкерные петли) и так далее.

У некоторых плит перекрытия в маркировке перед буквенными обозначениями можно встретить начальные цифры, обозначающие толщину изделия:

• 1 — 100 миллиметров
• 2 — 120 миллиметров
• 3 — 140 миллиметров
• 4 — 160 миллиметров
• 5 — 180 миллиметров
• 6 — 200 миллиметров

Существует также разделение маркировки плит перекрытия по способу опирания:

• Плиты маркировки 2ПД — 6ПД опирают на две стороны
• Плиты маркировки 3ПТ — 6ПТ опирают на три стороны
• Плиты маркировки 1П — 6П опирают на четыре стороны

Если у Вас остались вопросы или Вы сомневаетесь с выбором плит перекрытия — звоните или пишите нам! Мы проконсультируем по чертежам, бесплатно сделаем раскладку плит и ответим на все интересующие вопросы 🙂

Основные характеристики плит перекрытия

Стандартные плиты перекрытия производятся на ЖБИ заводах преимущественно из тяжелого силикатного бетона, либо из легкого конструкционного бетона с уплотненной структурой. Изделия рассчитаны на применение в неагрессивной среде, однако если плиты необходимо устанавливать в условиях критических температур или повышенной влажности, при изготовлении будет использоваться бетон специальных марок и немного другое армирование. В зонах с высокой сейсмической активностью применяются изделия с повышенным классом прочности. Практически все железобетонные плиты перекрытия имеют готовую к отделке поверхность как снизу, для потолка помещения, так и сверху, для последующей укладки пола. Перед установкой плит крайне важно просчитать схему опирания с учетом всех весовых нагрузок.

В силу того, что плита перекрытия является несущим элементом конструкции дома, к ней предъявляют особые требования, которые должны соответствовать нормам строительства и регламентам ГОСТ. Наши заводы-производители ЖБИ строго следят за соблюдением контроля качества при изготовлении всех железобетонных изделий. Среди основных таких требований можно выделить:

• Прочность ЖБИ изделий. Плита перекрытия является одним из наиболее нагруженных элементов конструкции, поэтому её прочность рассчитывается с максимальным запасом, включающим постоянные нагрузки от веса самого здания и динамические нагрузки от веса мебели и людей
• Жесткость ЖБИ изделий. Плиты перекрытия должны выдерживать нагрузки на сжатие и растяжение (изгиб), поскольку любая деформация может привести со временем не только к разрушению перекрытия, но и к обрушению всего здания
• Огнестойкость ЖБИ изделий. Немаловажный фактор для плит перекрытия, позволяющий в случае ЧП покинуть здание до того, как произойдет обвал перекрытия. Железобетонные изделия в среднем выдерживают воздействие открытого огня на протяжении 60 — 120 минут

При выборе пустотных плит перекрытия стоит обращать внимание еще и на такие характеристики, как гидроизоляция, звукоизоляция и теплопроводность.

Если Вы сомневаетесь с выбором и не знаете, какие именно плиты перекрытия подойдут для Вашего проекта — звоните нам! Мы всегда проконсультируем Вас по любому интересующему вопросу и поможем выбрать самый оптимальный вариант по цене и скорости доставки.

Звоните: +7 (495) 648-55-57

Как выбрать плиты перекрытия для частного дома?

При выборе междуэтажного перекрытия довольно часто возникает вопрос, какой именно материал будет наиболее подходящим по качественным характеристикам и ценовым параметрам. Прежде всего стоит отметить, что существует три типа междуэтажных перекрытий: из дерева, из монолитного железобетона и из сборного железобетона. В данной статье речь пойдет о перекрытии именно из сборных железобетонных изделий, изготовленных на заводах ЖБИ.

На первый взгляд, все ЖБИ плиты перекрытия довольно сильно схожи между собой и отличаются разве что параметрами длины, ширины и толщины. Но в действительности железобетонные плиты обладают целым рядом отличительных характеристик, которые подробно перечислены в ГОСТ 9561-91. Одной из таких отличительных характеристик является способ армирования ЖБИ изделий. В зависимости от типа плиты перекрытия, армирование может быть выполнено из предварительно напряженной либо обычной, ненапряженной, арматурной стали. Предварительно напряженное армирование ЖБИ изделий используется чаще, так как позволяет плитам перекрытия выдерживать повышенные нагрузки.

К следующему, не менее важному параметру, относится допустимое количество сторон опирания плиты перекрытия. Как правило, большинство железобетонных плит опирается только на две короткие стороны, но существуют плиты с допустимым опиранием на три и четыре стороны. Для примера, плиты перекрытия ПК и ПБ можно опирать только на две стороны; у плит перекрытия 1ПКТ допускается опирание на три стороны; а у плит перекрытия 1ПКК возможно опирание на четыре стороны.

Способ производства ЖБИ плит перекрытия тоже имеет свои отличия, которые заключаются в технологии изготовления. Плиты ПК отливают в металлической форме (опалубке) с закрепленным внутри стальным арматурным каркасом. Плиты ПБ изготавливают более современным методом непрерывного безопалубочного формования на специальным стендах-дорожках. Такой метод производства ЖБИ позволяет изготавливать изделия с ровной, гладкой поверхностью. Плиты ПБ меньше подвержены растрескиванию и имеют более высокий свободный прогиб. Кроме того, изделия можно нарезать любой необходимой длины в соответствии с требованиями заказчика.

Допускается разрезка плит вдоль и под углом от 30 до 90 градусов. Несущая способность ЖБИ изделий при этом сохраняется. Возможность нарезать плиты по индивидуальным размерам значительно упрощает их установку, а, главное, дает свободу при проектировании дома, ведь размеры коробок здания и несущие стены могут быть не привязаны к стандартным размерам тех же плит ПК.

При покупке плит перекрытия ПК длиной более 4200 мм с предварительно напряженной арматурой, важно знать, что заводские изделия оснащены специальными упорами, которые расположены по обеим сторонам плиты. Если сделать торцевой срез, отсекающий один конец плиты вместе с вертикальной арматурой, упор потеряет свою функциональность и перестанет работать, а цепляться за бетон будет только боковая поверхность рабочей арматуры внутри плиты. У плит ПБ тоже есть свой нюанс: хоть они и имеют ровную, гладкую поверхность, хорошую геометрию и высокую несущую способность, диаметр пустотного отверстия у этих изделий составляет всего 60 мм. У плит перекрытия ПК пустоты варьируются от 114 до 203 мм в диаметре, что позволяет без какого-либо труда пробивать отверстия для канализационного стояка, диаметр которого равен 100 мм. Поэтому, если Вы остановили свой выбор на плитах ПБ, следует сразу выяснить у персонального менеджера, каким образом будет лучше создать отверстие у плиты, чтобы не повредить арматуру внутри изделия.

Случаются ситуации, когда плиты перекрытия приходится складировать на участке из-за того, что монтировать изделия сразу же нет возможности. В такой ситуации самое главное соблюдать несколько простых правил, которые помогут сохранить плиты перекрытия в первозданном виде. Прежде всего необходимо подготовить место с твердой и ровной поверхностью для складирования плит. Ни в коем случае нельзя оставлять изделия на голой земле, так как это может привести к их деформации, трещинам и переломам, которые возникают в следствие неравномерных нагрузок. Укладывать плиты друг на друга необходимо штабелями, но не более десяти штук в один ряд. Под самую нижнюю плиту устанавливают деревянные бруски толщиной примерно 200 на 200 мм, а последующие ряды прокладывают дощечками толщиной 25 мм. Дощечки должны располагаться строго друг над другом для обеспечения равномерной нагрузки на плиты. При установке деревянных прокладок со стороны торцов, необходимо отступать от края на 300 — 450 мм.

Наша компания бесплатно предоставляет услугу по раскладке плит перекрытия с учетом всех особенностей изделий и требований заказчика. Мы умеем читать чертежи и всегда готовы помочь с поиском плит перекрытия нестандартных размеров!

Звоните: +7 (495) 648-55-57

Применение плит перекрытия в промышленном строительстве

В промышленном строительстве особой популярностью пользуются такие железобетонные изделия, как плиты перекрытия, балки, ригели, колонны и сваи. Именно благодаря высокой прочности ЖБИ изделий, застройщики могут возводить надежные, устойчивые постройки любой этажности. Для создания междуэтажных перекрытий в промышленных зданиях используют железобетонные плиты, способствующие отличной звуко- и теплоизоляции помещений. Плиты перекрытия являются одними из базовых конструктивных элементов, разделяющих пространство внутри здания на этажи и воспринимающих нагрузки от собственного веса, веса людей, тяжелых предметов (мебели) и технического оборудования, равномерно распределяя его на стены здания. Высокие прочностные характеристики ЖБИ плит перекрытия делают их устойчивыми к деформации и механическому воздействию. Кроме того, изделия связывают между собой отдельные стены, повышая пространственную жесткость всей конструкции.

Для плит перекрытия не существует ограничений по температурному режиму, поэтому их можно устанавливать как в отапливаемых, так и неотапливаемых промышленных помещениях. Применение морозостойких марок бетона позволяет использовать ЖБИ изделия в различных климатических условиях, а дополнительная гидроизоляция — в помещениях с повышенным уровнем влажности. Для районов с сейсмической активностью до девяти баллов по шкале Рихтера изготавливаются плиты с дополнительным защитный поясом из арматуры.

На заводах ЖБИ производят ребристые плиты перекрытия, основным преимуществом которых является повышенная прочность за счет наличия продольных ребер жесткости, а также устойчивость к значительным механическим нагрузкам. Изделие представляет собой сплошную цельную плиту с продольными элементами по бокам, которые выполняют роль балок, работающих на изгиб. Выпускаемые заводом ЖБИ плиты отличаются устойчивостью к появлению трещин, огнестойкостью, шумоизоляцией, точностью геометрических размеров и высокой несущей способностью. Такой уровень технических характеристик возможен благодаря использованию современных методов производства ЖБИ изделий, строгому контролю качества изготовляемой продукции, соблюдению строительных норм и правил, требований ГОСТ. Ребристыми плитами перекрывают не только промышленные здания, но и чердачные помещения в жилых домах, при условии что шаг несущих конструкций не будет превышать шести метров.

Помимо ребристых плит в промышленном строительстве можно встретить длинномерные плиты внутреннего настила от девяти до двенадцати метров, которые используются при обустройстве перекрытий различных крупных сооружений. Маркируются эти изделия как НВ (настил внутренний с нижним однорядным армированием), НВК (с двухрядным армированием), НВКУ и 4НВК. Дополнительный индекс «К» в маркировке длинномерных плит НВ обозначает, что было установлено двухрядное армирование (сверху и снизу плиты). Длинномерные плиты настила производятся на заводах ЖБИ методом непрерывного безопалубочного формования с применением предварительно напряженной арматуры одного из трех типов (минимального, среднего или усиленного). В качестве основного материала используется тяжелый, плотный бетон с высокой степенью трещиностойкости. Плиты имеют продольные пустоты круглого сечения, однако не предусматривают наличие закладных деталей. Монтаж изделий осуществляется с помощью двухпетлевых канатных строп.

Преимущества использования плит перекрытия:

• Сокращение не только денежных затрат, но и сроков на строительство
• Разнообразие типоразмеров позволяет подобрать изделия для любого проекта
• Плиты перекрытия можно использовать в зданиях любой этажности
• Благодаря пустотам внутри, изделия обладают повышенной звуко- и теплоизоляцией
• Плиты не деформируются в процессе эксплуатации
• Арматура внутри плит перекрытия обеспечивает надежность и долговечность всей конструкции
• Использование ЖБИ плит позволяет заново обустраивать перекрытия при реконструкции или ремонте уже готового здания
