Статья Блоки ФБС размеры под фундамент гост в стандартной таблице размер, вес| Размеры ФБС блоков таблица в БЗСК Екатеринбург

Содержание:

1. Размерный ряд блоков ФБС
2. Маркировка ФБС блоков
3. Таблица размеров ФБС блоков

Наш завод «Березовский ЗСК» выпускает различные виды железобетонных строительных конструкций, которые используются при возведении зданий различного типа и назначения. Одним из популярных и востребованных видов таких изделий является стеновой фундаментный блок ФБС, который представляет собой железобетонное изделие в виде параллелепипеда. ФБС изготавливают из:

• силикатного бетона;
• высокопрочного легкого бетона В100;
• тяжелого бетона марки М50-М200.

Благодаря разнообразию размеров блоков ФБС и высоким эксплуатационным характеристикам, эти изделия получили популярность в строительстве, причем не только для решения тех задач, для которых они предназначались изначально.

Из стандартных фундаментных блоков часто обустраивают:

• ленточные фундаменты;
• стены в подвальных и цокольных этажах;
• их используют для обустройства заградительных элементов при дорожно-строительных работах;
• применяют при строительстве эстакад и погрузочно-разгрузочных терминалов;
• а также везде, где требуется высокая прочность, надежность и долговечность конструкции, а типоразмер и параметры блоков делают их оптимальными для использования.

Технология производства ФБС схожа с технологией изготовления большинства железобетонных конструкций и выполняется только в заводских условиях. Для дополнительной прочности выполняется армирование, а для удобства монтажа устанавливаются закладные элементы, поскольку размеры и вес блоков достаточно большой. По этой же причине любые работы, связанные с погрузкой, разгрузкой и укладкой таких элементов, проводятся с использованием строительной техники.

Широкое использование таких блоков при возведении фундаментов, подвальных помещений, а также различных инженерных сооружений объясняется их эксплуатационными характеристиками и рядом преимуществ, среди которых:

• высокая несущая способность;
• скорость монтажа;
• долговечность материалов в сложных условиях эксплуатации;
• наличие специальных технологических пазов для стыковки при укладке;
• при использовании добавок и пластификаторов они имеют высокую стойкость к циклам заморозки-разморозки.

Есть у стандартных стеновых блоков и недостатки:

• негерметичность стыков, которая требует применения дополнительных мер по гидроизоляции внутренних помещений;
• значительный вес изделия, что предполагает использование строительной техники для монтажа. Также могут возникнуть сложности с доставкой этого строительного материала на отдаленные участки работы;
• невысокие теплоизолирующие свойства.

Поскольку эти изделия используются для решения разных задач, ГОСТом предусмотрен стандартный ряд размеров фундаментных блоков, которые отличаются длиной, шириной и высотой изделия. В стандартном варианте для ФБС предусмотрено 15 типоразмеров, подбирая и комбинируя которые можно решить любые строительные задачи.

Ключевые параметры необходимого строительного блока ФБС прописываются в его маркировке и позволяют быстро подобрать изделие требуемого типа.

Маркировка фундаментных блоков выполняется в виде буквенно-цифрового обозначения, в котором указывается:

• тип строительного изделия. В данном случае это аббревиатура ФБС;
• размеры блока. Указываются в сантиметрах с разделением точкой. Первый параметр обозначает длину блока, второй – ширину, а третий – высоту изделия;
• характеристика марки бетона. За цифровым значением размеров идет буквенное обозначение характеристики бетона, из которого изготовлен этот строительный блок. Как правило, используют индекс «Т» для тяжелого бетона, «С» – для силикатного бетона, «П» – для керамзитобетона.

Такая система маркировки позволяет быстро и просто различать разные типы и типоразмеры ФБС как в условиях складского хранения, так и на стройплощадке.

Естественно, что представленная продукция отличается не только размерами, но и весом, который необходимо учитывать как при расчетах параметров конструкции и выборе подушки основания, так и при планировании доставки строительных материалов на участок работ.

Вес ФБС в зависимости от марки бетона, из которого он изготовлен и типоразмера готовой продукции, значительно отличается. Например, для ФБС из тяжелого бетона вес может составлять от 470 кг до 1,63 тонны.

Для удобства выбора блоков требуемой модификации и проведения необходимых расчетов по обустройству фундамента или конструкции другого типа предлагаем вам ознакомиться со сводной таблицей, где представлены типоразмеры и вес готовых железобетонных блоков стеновых фундаментных с их маркировкой и размерами. Вся продукция, представленная в нашей таблице, полностью соответствует требованиям ГОСТа 1357978.

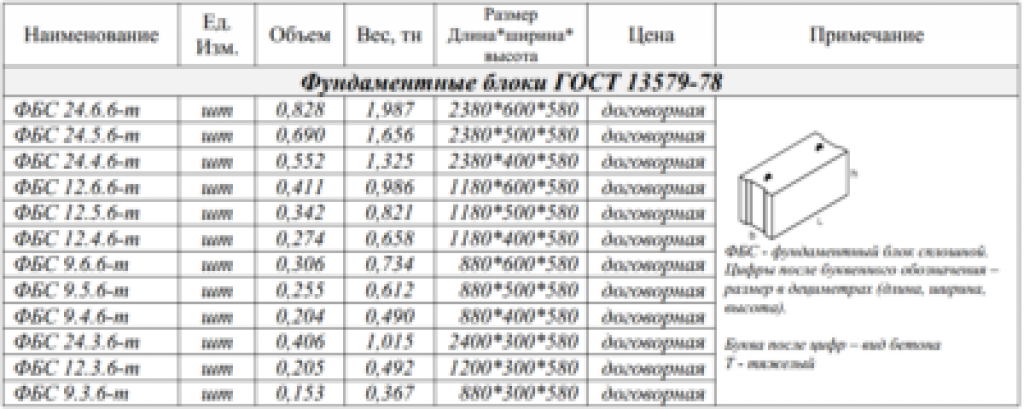

Таблица характеристик блоков ФБС, изготовленных по ГОСТ 1357978 (размеры, вес)

Вы всегда можете подобрать и заказать необходимые модификации ФБС производства нашего завода по выгодной цене. Если вам необходима помощь или консультация, а также информация об особенностях технологии производства, характеристиках готовой продукции и области ее применения, вы всегда можете обратиться за помощью к нашим сотрудникам. Также они помогут подобрать и другие необходимые строительные материалы нашего производства, укомплектовать заказ под строительство конкретного объекта, а также подобрать наиболее выгодный вариант доставки нашей продукции. Доставку выполняем в любой регион России железнодорожным и автомобильным транспортом.

Статьи:

• Трубы железобетонные безнапорные

•


  Армирование плит перекрытия

• Что такое железобетонный ригель в строительстве

• Бетон класса B25

• Виды и размеры железобетонных перемычек

• Размеры дорожных плит, их вес, маркировка и характеристики

• Фундамент на забивных железобетонных сваях для частного дома

• Технология производства ЖБИ

• Дефекты железобетонных конструкций

• Сколько весит дорожная плита

• Виды плит перекрытия

• Преимущества и схема канализации из бетонных колец

• Размеры, вес и объём бетонных (ЖБИ) колец

• Отличия плит ПК от ПБ

• Составные фундаменты для опор ЛЭП

Таблицы:

• Таблица размеров лестничных маршей

• Таблица размеров железобетонных колонн

• Таблица размеров железобетонных свай

• Размеры пустотных плит (таблица)

ФБС 9*4*6-Т: размеры, цены, характеристики.

Фундаментный блок сплошной

Технические характеристики

Производственный процесс основан на использовании бетонной массы с плотностью 1800-2400 кг на метр кубический. Учитывая марки цементных составов, распределены классы прочности растворной массы блоков:

• М100 – от В7.5;
• М150 – минимум В12.5;
• М200 – В15.

Влагостойкость блоков – W2. Что же касается количества рабочих циклов («замораживание-оттаивание»), их должно быть более 50. Именно ГОСТы определили данный параметр устойчивости камней к воздействию отрицательных температур. Но ожидать чего-то сверхъестественного от железобетонных изделий в отношении теплопроводности, не имеет смысла.
Рабочие габариты блоков указаны в дециметрах, когда говорят о типе изделия. Допустимы округления в большую сторону. Также предусмотрена маркировка, чтобы понимать, какой тип бетона использован для изготовления ж/б продукции – Т (тяжелый), П (керамзитовый, основа пористая), С (силикатный).
Между цифрами маркировки, которые указывают на габариты блока, могут стоять точки, дефисы, звездочки или пробелы. Например, ФБС-24-6-6-Т или ФБС-24*6*6-Т. Но суть от этого не меняется. Это все равно фундаментный блок, длина которого 2380 мм, ширина 600 мм, высота 580 мм, изготовленный из тяжелого бетона.
По ГОСТу предусмотрены определенные требования относительно массы выпускаемых камней. Минимальный вес изделия – 260 кг. Но даже использование самых маленьких сплошных конструкций не обходится без привлечения строительной спецтехники. Наиболее ходовой и популярный товар – блоки 1960 кг.
Производственный процесс тщательно контролируется специалистами, чтобы продукция получалась геометрически одинаковой, с гладкой, плотной поверхностью. Любые отклонения станут причиной того, что гидроизоляция всей конструкции впоследствии будет нарушена, поверхность может потрескаться и быстро разрушиться.
Часто встречаются изделия под маркой Т меньшего веса. Это должно насторожить. Значит, на самом деле, использован другой бетон, например, керамзитовый, и маркировка должна быть другой. Либо же, внутри камня пустоты, поры из-за некачественного уплотнения, что отрицательно скажется на качестве готового объекта. Заказывая фундаментные блоки, обязательно сверяют вес изделий с маркировкой, все должно точно соответствовать.
В ГОСТе указаны и допустимые максимальные погрешности (см) при изготовлении железобетонных изделий:

• длина – 1,3;
• ширина/высота – 0,8;
• вырез – 0,5.

Изготавливают продукт с металлическими петлями. Так гораздо удобней грузить и разгружать конструкции, перемещать по стройплощадке или складу. Есть варианты, у которых поверхность отделана специальными материалами, но это исключительные виды, стандарт – гладкая и плотная поверхность.

Стандартные размеры ФБС

Размерные параметры блочных камней также регламентированы государственными стандартами. Длина конструкций представлена в трех вариантах, мм: 2380, 1180, 880. Изменение ширины происходит с шагом 100 мм, диапазон, мм – 300-600. Что же касается высоты, здесь выбор наиболее ограничен, мм: 280, 580.

Сфера использования блоков

Подходят для организации:

• фундаментов;
• несущих стеновых конструкций;
• сооружений через реки и озера, ж/д переезды для авто и людей;
• наклонных спусков вместо лестниц;
• эстакад;
• оградительных сооружений;
• подпорных стенок.

Но первые две позиции в перечне – это первостепенные направления использования изделий.

Фундамент

Сплошные блоки используют для организации фундаментной основы ленточного типа, если позволяет грунт, в районах с благоприятными сейсмическими условиями. Желательно, чтобы были песчаные грунты, скальные. Если почвенный слой слабый приходится дополнительно делать армирующий пояс каждый раз после установки два ряда блоков. Иногда армопояс предусмотрен для всего дна котлована, пока не выведут первый блочный ряд, потом готовят песчаную подушку и укладывают сплошные блоки.
Прерывистую фундаментную основу возводят на слабопучинистых почвах. Меньше расходуется стройматериалов, соответственно, экономится бюджет. Между блоками выдерживают расстояние до 0,7 м. Затем заполняют пустоту грунтом, хорошо утрамбовывают. Несущая способность участка должна быть отличной.
На территории, где слабые грунты, также можно построить заданный объект, используя фундаментные блоки. Железобетонные конструкции для первого ряда выбирают с подушкой, чтобы основание стало больше по площади. А потом уже укладывают обычные сплошные изделия. Есть и один важный секрет строительства фундаментных основ: чтобы прочность фундамента была максимальной, выбирают самые длинные блоки, уменьшая количество стыков.

Преимущества и недостатки материала

Зачастую не целесообразно делать монолитную основу, а выгодней воспользоваться возможностями сплошных блоков:

• строительство ведется быстрее – специалисты укладывают блоки по технологии без задержек, как в случае с ожиданием полного высыхания бетонного раствора;
• определены стандартные типоразмеры ж/б изделий, поэтому строители без проблем рассчитывают, сколько понадобится ФБС;
• экономия бюджета за счет отсутствия опалубочной системы, каркаса из арматурных элементов;
• заказчик только выбирает готовый продукт по заданным требованиям и габаритам;
• железобетонная продукция прослужит около ста лет;
• в процессе эксплуатации блочные элементы не деформируются;
• стены из блочных камней очень сложно механически повредить.

Есть у стройматериала и один солидный недостаток – большой вес. Работать с блоками без спецтехники невозможно. А это дополнительная статья расходов в общую смету по строительству. Иногда расходы действительно серьезные.

Стоимость фундаментных блоков

Некоторые строители причисляют к недостаткам и стоимость стройматериалов. Однако во многих случаях фундаментные блоки разрешают использовать повторно, вместо новых изделий, ведь они практически не разрушаются в эксплуатации. Степень разрушения легко устанавливает эксперт и тогда строители точно понимают, подходят неновые стройматериалы для строительства конкретного объекта или нет.
В любом случае, все изделия лучше приобретать у производителей, которые завоевали авторитет, пользуются хорошими рекомендациями, заказчики отзываются о них положительно. Важно приобрести качественную продукцию и достойно конкурировать на строительном рынке.
