Утепленная шведская плита: плюсы и минусы технологии

Мечты о собственном коттедже сбываются быстрее, если возводить фундамент УШП по шведской технологии. Получаете два в одном: классическую железобетонную опору для стен плюс готовый теплый пол.

Содержание

• 1 Бетонный пирог с начинкой
• 2 Мировая технология
• 3 Структура
• 4 Технологические особенности
  • 4.1 1. ПОДУШКА
  • 4.2 2. ОПАЛУБКА
  • 4.3 3. АРМИРОВАНИЕ
  • 4.4 4. БЕТОНИРОВАНИЕ
• 5 Преимущества УШП
• 6 Четыре аргумента «против»
• 7 УШП – современная технология
• 8 Необходимые расчеты
• 9 Зоны особого внимания
• 10 Заключение

Бетонный пирог с начинкой

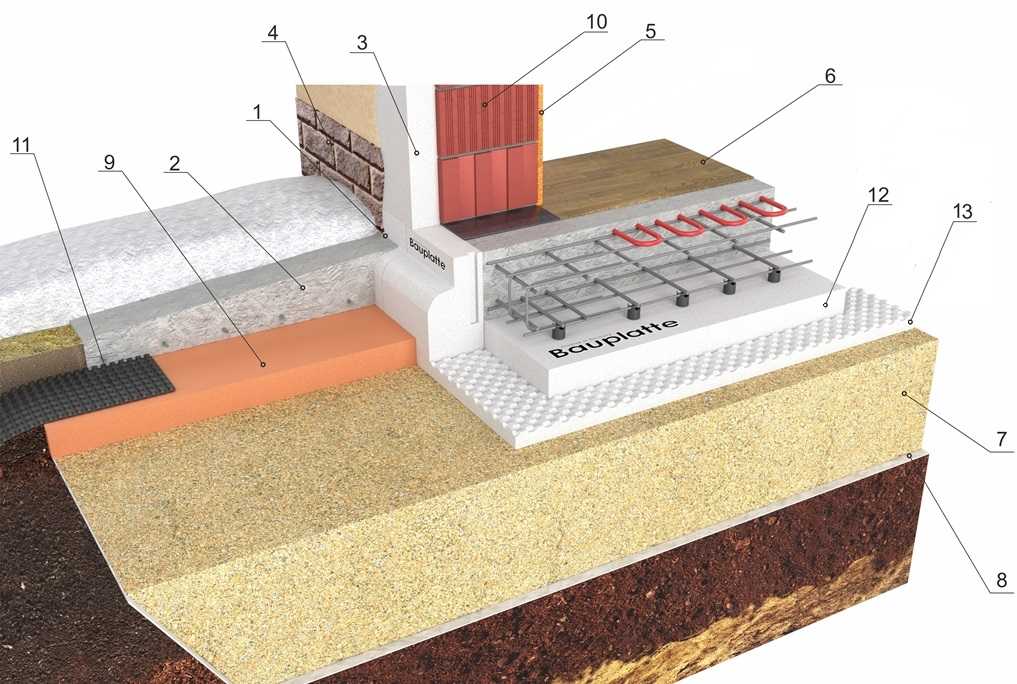

По сути УШП – многослойный «пирог» из:

• дренажной системы;
• песчаной «подушки»;
• современных утеплителей, изоляционных материалов;
• армированного бетона;
• контуром отопления дома;
• инженерными коммуникациями.

Такой фундамент не промерзает при отрицательных температурах, сдерживает сезонные подвижки, вспучивание грунта. Из-за многослойности, бетонной начинки утепленная шведская плита не даёт усадки.

Входы для воды, канализации, кабели закладываются под «подушку» из гравия. Водопровод углубляется до зоны промерзания.

Мировая технология

Из-за схожести климата, геологических условий технология была заимствована в Швеции российскими строителями. Во многих странах мира десятки лет используются подобные конструкции.

Утепленные фундаменты УШП делают не только шведы.

1. Энергосберегающие утепленные плиты эффективны в регионах с суровым климатом, высокой влажностью воздуха. Они широко применяются на участках с близким залеганием подземных вод, слабым грунтом.
2. Накоплен опыт их возведения в нашей стране. Он позволяет оценить плюсы/минусы УШП в российских условиях, цену технологии. По признанию посетителей строительных форумов, этот метод имеет право на существование.
3. Процесс возведения многослойного фундамента УШП не требует долгого времени, спецоборудования, тяжеловесного транспорта, больших трудозатрат. Монолитная армированная плита без проблем выносит даже сибирские морозы. Утеплённая отмостка, дренажная система спасает от обильного таяния снегов, осадков. Устойчиво себя ведёт УШП на суглинистых почвах.

По признанию владельцев домов, при точном соблюдении технологии качество фундамента на высоте.

Структура

• Жесткость, прочность УШП фундамента традиционно обеспечивает железобетон. Эксплуатационные качества этого слоя сохраняют гравийная подушка, гидроизоляция.
• Утеплитель укладывается по поверхности фундамента, бокам возводимой конструкции. Защищает слой бетона от промерзания, препятствует потерям тепла. Благодаря пенополистиролу под фундаментом УШП в течение календарного года сохраняется умеренная плюсовая температура.
• Равномерный прогрев дома, грунта под ним приводит к существенной экономии на отоплении.
• Контур водопровода, канализация, кабель-каналы с электропроводкой прячутся внутри многослойной конструкции. Прокладываются дублирующие контуры.

Технологические особенности

1. ПОДУШКА

• Её состав, толщина зависит от разновидности грунта. Фундамент нельзя выкладывать на плодородный слой. Несущий потенциал основания должен быть не ниже 1 кг/см2.
• Для плотных глинистых или скалистых почв достаточно снять плодородный почвенный пласт. Для легких торфяных требуется замена почвы на значительную глубину. Для водоотведения по периметру площадки в дренажные канавы с учетом стока воды укладываются перфорированные трубы.
• «Подушка» из смеси утрамбованного щебня, песка с системой водоотведения отлично защищает железобетон от грунтовых или наземных вод.
• Чтобы камень в процессе укладки, трамбовки УШП не смешивался с почвой, на грунт укладывается защитное полотно.

• Нужную плотность «подушки» обеспечивает трамбовка виброплитой. Качество подготовки основания определяется пенетрометром.

2. ОПАЛУБКА

• Она также выполняет роль утеплителя. Плотный экструзионный пенополистирол не утяжеляет многослойную конструкцию. Укладывается по всей поверхности, с боков подготовленной площадки утепленной шведской плиты.
• Для удобства изготовления опалубки применяются L-образные листы.
• Дополнительно утеплитель выкладывают по периметру подготовленной площадки фундамента. Отмостку укрывают защитной плёнкой, присыпают песком, после строительства дома бетонируют или укрепляют декоративным камнем.
• Для жесткости УШП утепляют в два пласта. Вторым рядом листов создаются ребра жесткости по периметру, в пространственных канавках внутри.

3. АРМИРОВАНИЕ

• Для армирования применяются сетки, стержни. При необходимости, армирующий каркас усиливается под несущими стенами. Для легких конструкций каркас заменяют армирующим поясом.
• Для зон с умеренным климатом достаточно одного армирующего слоя. В холодных регионах усиливают армирование с учетом снежной нагрузки.
• Контуры водяного теплоснабжения размещают вверху армированного пояса или между арматуными стержнями.
• В условиях зоны сильных морозов укладывают двойной отопительный контур.

4. БЕТОНИРОВАНИЕ

• Фундамент необходимо заливать в один приём, тепловой контур обязательно опрессовывается. Верхняя поверхность разравнивается. После 2-3 часов после заливки, когда бетон схватится, поверхностный слой смачивается. Влажность поддерживается не менее трёх суток, пока строение не отвердеет полностью. В сухую, ветреную или жаркую погоду плиту прикрывают плёнкой. Бетон выстаивается до 3-х суток, только после его полного отвердения разбирается опалубка.
• Шлифовка  поверхности специальным оборудованием заменяет выравнивающую стяжку.
• Глубинные вибраторы применяются с осторожностью, чтобы не повредить греющий контур.
• Готовую конструкцию укрывают, защищая от осадков. Можно оставить его в таком состоянии на зиму.
• Верхний слой (пол) готов к покрытию отделочными материалами. Не требует дополнительной стяжки.

Преимущества УШП

1. Отпадает необходимость в обустройстве подвалов, цокольных этажей для прокладки инженерных сетей. Вся разводка труб, кабеля делается на этапе возведения фунджамента.
2. На изготовление УШП требуется меньше времени, чем на возведение фундаментов по другим технологиям.
3. Подготовительный цикл не требует геологических изысканий, достаточно уточнить уровень залегания вод, определить несущую возможность грунта.
4. При возведении утепленной шведской плиты сразу монтируется, утепляется, изолируется отмостка, сокращаются сроки введения здания в эксплуатацию.
5. Качественные теплоизоляционные материалы, входящие в состав многослойной структуры, предупреждают сезонное оттаивание, заморозку бетона, что значительно увеличивает срок эксплуатации.
6. Гидроизоляция отмостки, дренаж исключают попадание влаги, сухой утеплитель сохраняет свои свойства, не разрушается железобетон.
7. Прогрев хорошо изолированного пола по всей площади дома существенно повышает энергоёмкость.
8. Армирование бетона, рёбра жесткости увеличивают несущую способность многослойной плиты. Создают запас прочности для снеговой нагрузки, расширяют диапазон выбора строительных материалов для возведения стен, кровли.
9. При монтаже опалубки достаточно изготовить конструкцию, поддерживающую листы утеплителя, что значительно сокращает расход материалов, упрощает демонтаж.
10. Бетон заливается в один этап, заполняя сооружение целиком. Образуется монолитная конструкция. Отсутствуют деформационные швы.
11. Выровненный отшлифованный слой позволяет приступать к отделке без обустройства чистового пола.
12. Доставка материалов, входящих в состав плиты, не требует применения большегрузных машин или грузоподъемной техники.

Четыре аргумента «против»

При всей уникальности и универсальности, простоте возведения, имеется ряд ограничений по применению.

1. Подходит только для ровных участков. При сложном рельефе насыпной грунт не обеспечит необходимую несущую способность.
2. Удорожание в сравнении с другими видами фундаментов. В УШП используется большой объем дорогостоящего пеностирола, он укладывается по площади сооружения и отмостки.
3. Затруднён доступ к коммуникациям в случае их повреждения, при необходимости проведении ремонтных работ.
4. Невозможно построить подвал.

Эти аргументы кажутся бесспорными только на первый взгляд.

• Сложный рельеф – не повод категорически отказываться от шведского «пирога». Многослойную структуру можно усилить и комбинировать .
• Удорожание за счет теплоизоляции компенсируется последующей эксплуатационной экономией.
• Что касается труб или возможных аварий, во-первых, подключается резервный контур, во-вторых, современное оборудование выявляет и устраняет дефекты трубопроводов дистанционно.

Можно возводить лёгкие щитовые или каркасные дома. Для двухэтажных коттеджей из блоков или кирпича надо обязательно делать ребра жесткости под всеми несущими стенами.

Минусом можно считать требования к профессионализму строителей, тех, кто будет монтировать шведскую плиту. Фундамент необходимо сделать за один раз, так как все инженерные конструкции вмонтированы в пол, в случае брака ее придется ломать.

УШП – современная технология

Возведение низких многослойных конструкций – технология для России новая. Для многих само слово «фундамент» по-прежнему ассоциируется с чем-то громоздким, основательным: сооружением из железобетонных блоков, перекрытий или мощным ленточным контуром будущего дома.

УШП существенно отличается от сложившихся представлений:

• При небольшой высоте все коммуникации проведены.
• Отапливаемый пол практически готов к эксплуатации – подключайся к источникам снабжениия и живи!
• Соорудить такое основание можно без аренды кранов или большегрузов, быстро – для дома в 100 м2 понадобится всего неделя.
• Дополнительного утепления не требуется, утепленная шведская плита выполняет функцию аккумулятора, сохраняет тепло в доме.

Необходимые расчеты

1. До начала проектных работ определяют подвижность слоёв грунта, вид почвы, уровень грунтовых вод.
2. От характеристик участка зависит глубина котлована, состав, объём дренажа. При расчете земляных работ необходимо учитывать — габаритные размеры площадки должны минимум на 2 м превышать размеры возводимой плиты.
3. Затем рассчитывается толщина «подушки». Учитывается плотность природных материалов, их способность к разрушению под нагрузкой.
4. Расчет утеплителя делается по геометрическим размерам дома с учетом отмостки. Плиты укладывают в два слоя, стыки 1-го ряда перекрывают листы последующего.
5. По прочности на сжатие, паропроницаемость, водопоглощению, термоудерживающей способности, экологичности из всех видов теплоизоляторов для фундамента УШП оптимально подходит экструдированный пенополистирол (рекомендуемая толщина 35 мм).
6. Трубы для теплого пола укладываются после гидравлических расчетов. При определении объема отапливаемых помещений в расчет не берутся межкомнатные перегородки, возможная мебель.
7. Толщина бетонного слоя  зависит от суммарной несущей нагрузки, климатических особенностей региона, используемой арматуры.

Стоимость  УШП складывается из:

• затрат на приобретение материалов;
• доставку, аренду необходимого оборудования, техники;
• зарплаты проектировщиков, строителей;
• некоторые застройщики экономят на использовании строительной техники, так как многие работы можно сделать вручную.

Однако, качественно сделанная УШП позволит существенно сэкономить на дальнейшем строительстве — это полностью готовый пол. Не стоить забывать и то, что фундамен УШТ очень энергоемкий, а это — прямая экономия на отоплении впоследствии.

Зоны особого внимания

• коммуникации прокладываются строго по чертежам с учетом вертикальных и горизонтальных привязок;
• важно придерживаться расчетов арматуры, при установке стержней нужен контроль за сохранностью труб;
• характеристики строительных материалов должны соответствовать проектным;
• при укладке утеплителя необходимо исключить контакт  с химическими соединениями, растворителями;
• для бетона необходимо использовать цемент нужной марки, от этого зависит прочность многослойного сооружения;
• максимальный временной интервал при заливке бетонного монолита не более 3 часов.

Заключение

Соблюдение технологии при возведении фундамента – гарантия комфортности и долголетия здания.

Пользуйтесь электроприборами так же, как раньше, а платите в 2 раза меньше!

Вы сможете платить за свет на 30-50% меньше в зависимости от того, какими именно электроприборами Вы пользуетесь.

Читать далее >>

УШП фундамент — технология устройства и конструкция плиты

Главная » Технологии бетонирования

Надежный фундамент – необходимый элемент любого строения. Современные технологии позволяют делать его более дешевым и функциональным. Одним вариантов для частного строительства является утепленная шведская плита (УШП). Она заменяет традиционные свайные и столбчатые конструкции. Применение УШП в фундаменте – технология, позволяющая получить монолитное водонепроницаемое утепленное основание, которое даст возможность в будущем экономить на энергоносителях.

Содержание

1. Что такое УШП?
2. Основные достоинства и недостатки
3. Конструкция плиты
4. Технология изготовления

Что такое УШП?

УШП фундамент — прочный железобетонный монолит, укладываемый на слой теплоизолирующего материала. Эта технология была изобретена и опробована в суровых климатических условиях Скандинавии, где отлично проявила себя. Поскольку отечественный климат не слишком отличается, то шведская плита нашла применение и в России.

В основе шведского фундамента лежит бетонный монолит, равномерно распределяющий давление на поверхность грунта. Расположенный под ним слой утеплителя защищает от промерзания, поэтому он не вспучивается при морозах, не осаживается при оттепелях. Теплоизоляция делает основание надежным, оно не растрескивается весь срок эксплуатации здания, гарантирует гидроизоляцию и прочную опору для стен.

Фундамент УШП имеет небольшую глубину, поэтому его можно применять в сложных условиях:

• при повышенном уровне грунтовых вод;
• на рыхлых, мягких и сыпучих грунтах;
• на ненадежных основаниях, которые могут сдвигаться или вспучиваться.

Технология с применением плиты УШП позволяет выполнить работы самостоятельно без привлечения тяжелой техники. Во многом она схожа с традиционным ленточным основанием. При этом УШП фундамент более практичен и имеет множество других достоинств:

• Не требуется тяжелая техника для выполнения земляных работ, поскольку для строительства потребуется более мелкий котлован. Для небольших коттеджей их делают вручную.
• Монолит, лежащий в основе фундамента УШП, утепляется со всех сторон, под основанием и с боков. Поэтому он не подвержен перепадам температур, что продлевает срок его службы.
• При проектировании в монолит сразу включаются инженерные коммуникации, такие как канализация и водопровод, что удешевляет и ускоряет строительство.
• УШП обладает универсальными характеристиками, поэтому фундамент можно возводить на любой почве. Ее можно использовать для домов высотой до трех этажей.
• Плита является надежным гидроизолятором, что делает здание более долговечным. Она препятствует появлению мостиков холода, поэтому на стенах не проявляется конденсат и грибок.
• Верхняя поверхность УШП — готовая основа для пола в помещениях. Это удешевляет отделочные работы в здании.
• В конструкцию включается армирование и укладка теплых полов, что снижает расходы на строительство, ускоряет отделку помещений, делает отопление более экономичным.

Как всякая технология шведской плиты имеет и свои минусы, главным из которых считается стоимость такого фундамента. Среди других негативных особенностей отмечают:

• Невозможность устройства подвала под домом.
• Мягкость теплоизолирующего слоя может приводить к усадке здания, его могут повредить грызуны.
• Поскольку технология применяется несколько лет, нет достоверных данных о долговечности утеплителя.
• Сложности при строительстве зданий на склонах, ограничение высоты тремя этажами.

Относительно затрат на возведение УШП, деньги на материалы компенсируются возможностью отказаться от тяжелой техники, сделать большую часть работ своими руками. При эксплуатации затраты дополнительно компенсируются за счет теплоизоляции и экономной работы системы отопления.

Конструкция плиты

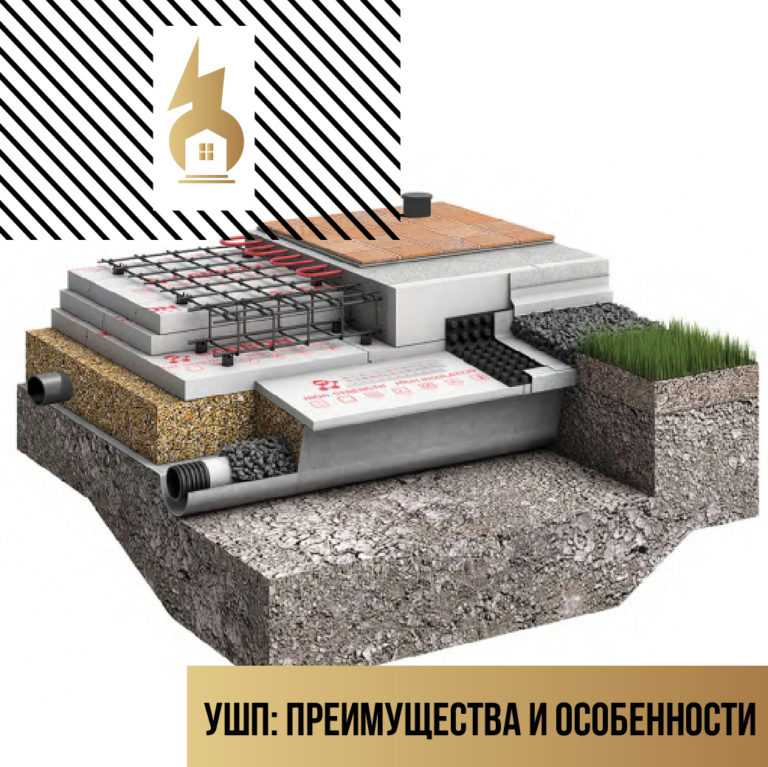

УШП фундамент — многослойная конструкция в виде пирога, главной частью которой является железобетонная плита. Она состоит из таких конструктивных элементов:

• Дренажная система из гравийной подушки или слоя из смеси гравия и щебня. Она же является демпфером, компенсирующим деформации почвы при замерзании и оттаивании. В дренаж монтируется система водоотвода, по которой талые или грунтовые воды будут отводиться от здания.
• Геотекстиль, отделяющий дренажную систему от грунта, который может его засорить.
• Гидроизоляционный слой отделяющий железобетонный монолит от грунтовых вод.
• Сверху укладывается теплоизолирующий материал, в основании и по контуру фундамента, чтобы избежать появления мостиков холода и обеспечить одинаковую температуру всей плиты.
• Каркас из толстых стальных прутьев, придающий фундаменту из УШП дополнительное сопротивление изгибающим и растягивающим нагрузкам.
• Все виды инженерных коммуникаций прокладываются внутри монолита – силовые и связевые кабели, водопровод, канализация, система теплого пола тоже устраивается на начальном этапе перед заливкой фундамента.
• Бетонная плита, на которую будет приходиться вся нагрузка – ее толщина подбирается, исходя из этажности здания и типа грунта. Под несущими стенами или колоннами делаются ребра жесткости.

При расчете толщины фундамента УШП лучше обратиться к проектировщикам, которые учтут тип грунта, марку раствора и другие характеристики, необходимые для успешного осуществления проекта. Слишком тонкое основание рискует треснуть под весом здания, а толстое приведет к необоснованным затратам. В зависимости от расчетных параметров, толщина фундамента находится в пределах 15-35 см.

Технология изготовления

Строительство основания требует четкого соблюдения технологии. Поэтому при монтаже фундамента УШП требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев. Каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

В дренаже прокладываются инженерные системы – канализация, водопровод, электрика в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирол толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы защитный бетонный слой составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически увлажнять.

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.
