Как сделать правильный пирог полов по грунту с качественной изоляцией

Если в плане дома не предусмотрено возведение его подземной части (подвала), то наиболее выгодным решением будет обустройство пола прямо на поверхности земли. Соблюдая все нормы и стандарты, можно соорудить своими силами качественную площадку. Это, конечно, далеко не самый дешевый и легкий вариант, но все, конечно же, относительно. В данном случае не потребуется использование спецтехники и очень дорогостоящих материалов, что облегчает и удешевляет процесс.

Какие плюсы у правильного пирога пола по грунту и есть ли у него минусы

Прежде чем начать изучать строение правильного пирога пола по грунту необходимо ознакомиться с его достоинствами и недостатками. Так к явным плюсам можно отнести:

1. При качественном построении надежно защитит помещение от проникновения холода от земли.

2. При желании можно существенно сократить расходы, остановив свой выбор на бюджетных вариантах материалов изоляции. Это снизит качество сооружения, но не очень существенно.

3. При выполнении таких работ нет нужды производить сложные технические расчеты, которые необходимы в других более сложных случаях.

заливка бетонной смеси для выделки чернового слоя

утепление пенополистиролом

4. На площадке, возведенной по такому принципу, очень легко устанавливать систему «теплый пол».

5. У такой конструкции очень высокие показатели звуковой изоляции.

К недостаткам правильного пирога по грунту относится следующее:

1. Если неправильно просчитана сумма всех высот уровней, то такая конструкция значительно урежет высоту помещений.

2. Такую систему не соорудишь при очень близком расположении грунтовых вод к поверхности земли, а также на зыбких грунтах.

3. Демонтаж в случаях необходимости очень трудоемкое и дорогостоящее занятие.

Полезной будет наша статья о том, как и чем утеплить деревянный пол в доме, чтобы круглый год было тепло и сухо.

Делаем правильный пирог пола по грунту с соблюдением всех необходимых норм изоляции

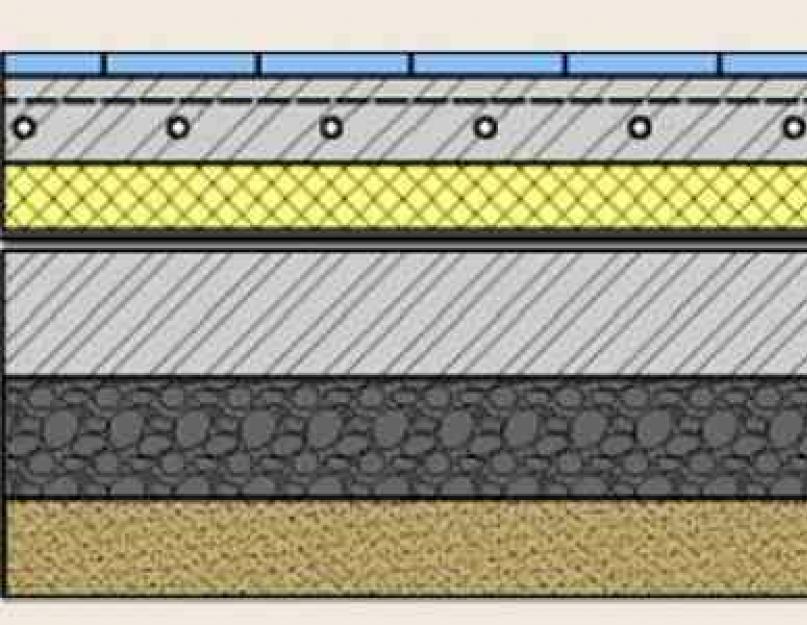

правильный пирог пола по грунту

Чтобы в процессе эксплуатации не возникло таких проблем как, паркет отсыревает (тянет влагу снизу), домочадцы часто болеют (постоянный холод в доме), а мебель перекосилась (площадку, на которой они стоят, «повело»), необходимо очень щепетильно отнестись к воссозданию всех слоев правильного пирога пола по грунту. Чтобы получить сухую, теплую, ровную и крепкую поверхность необходимо действовать следующим образом:

1. В среднем на первом этапе (снятие верхнего слоя грунта) вглубь уходят примерно на 50 см. Толщина может варьироваться в зависимости от того, насколько насыщена водой земля под постройкой, насколько низко может упасть температура зимой, будут ли монтироваться теплые полы по периметру первого этажа и многого другого. Мы будем отталкиваться от среднестатистических показателей, которые можно легко скорректировать под индивидуальные потребности.

2. После забора излишек земли необходимо проверить горизонтальность поверхности. А затем тщательно утрамбовать дно углубления, которое вырыли. Проделать качественно работу вручную практически невозможно, в качестве экономии лучше использовать виброплиту.

3. После этого должна пойти первая насыпь из песка. Высота ее может быть от 4 см до 8 см. В нашем случае этот показатель максимальный. После разравнивания верхнего слоя насыпи проводится ее трамбовка.

укладывание армирующей сетки

стяжка

4. Вторая прослойка – насыпь мелкого камня. Для этих целей подходит щебень или же гравий. Трамбовка на данном этапе не нужна, в отличие от выравнивания слоя. Высота его аналогична высоте предыдущего слоя.

5. Далее происходит заливка бетонной смеси для выделки чернового слоя. Он может быть изготовлен как с применением армирования, так и без, но лучше, конечно же, не экономить. Укладываем армированную сетку и заливаем ее смесью. Уровень раствора поднимается на 10 см над поверхностью предыдущего слоя (можно при определенных условиях уменьшить его до 5см).

6. Теперь необходимо защитить слои, которые будут укладываться позже от проникновения влаги к ним. Расстилаем изолирующий материал (мембрана или пленка) по всей поверхности, он должен быть уложен не только по самой площадке, но и по низу стен, к ней прилегающих. Заход на стену и одного полотна на другое равняется 20-25 см.

7. Далее укладываются плиты утепления. Их размеры и толщина выбирается индивидуально. Монтаж элементов осуществляется вплотную друг к другу, без зазоров.

8. Поверх расстилаются полотна изоляции от влаги. Делается это для того, чтобы теплоизоляционный материал не испортился не только от проникновения воды из грунта, но и с поверхности пола (в случае потопа, к примеру).

9. Последний слой – стяжка. Теперь армирование не просто желательно, а обязательно. Толщина завершающей прослойки около 10 см. Как правильно сделать стяжку самостоятельно тут.

Соорудить такую конструкцию сложно только в физическом плане, так как работы тяжелые и трудоемкие. В определенных случаях использование именно такого варианта абсолютно оправдано, особенно если учесть, что недостатков он имеет на порядок меньше нежели достоинств.

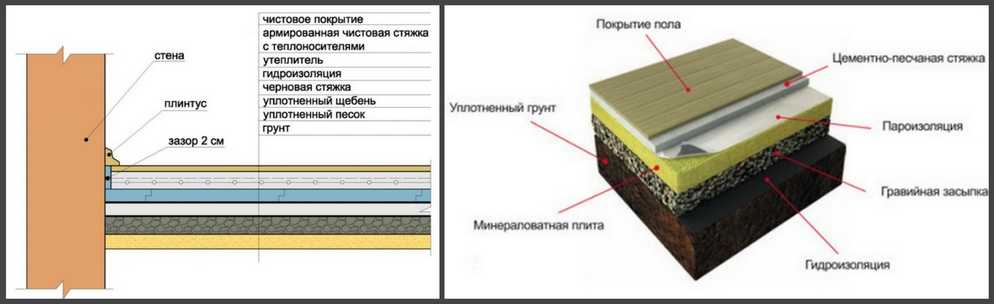

Как правильно сделать полы по грунту. Назначение слоев

Пол в доме можно изготовить двумя способами – сделать жесткое перекрытие из бетонных плит или сделать полы по грунту.

При строительстве жёсткого перекрытия, поднятого над грунтом, требуется вентиляция подпольного пространства. Для этого на этапе строительства фундамента закладываются вентиляционные отверстия – продухи. Если их не сделать, то влага, которая испарятся из грунта, будет конденсироваться на перекрытии, приводя к появлению грибка и разрушая его.

Чтобы продухи в зимний период не были засыпаны снегом, их необходимо делать на высоте выше толщины снегового покрова. Это обстоятельство вынуждает увеличивать высоту фундамента над уровнем земли, что ведет к дополнительным финансовым затратам. Этого можно избежать если сделать полы по грунту.

Полы по грунту. Что это такое?

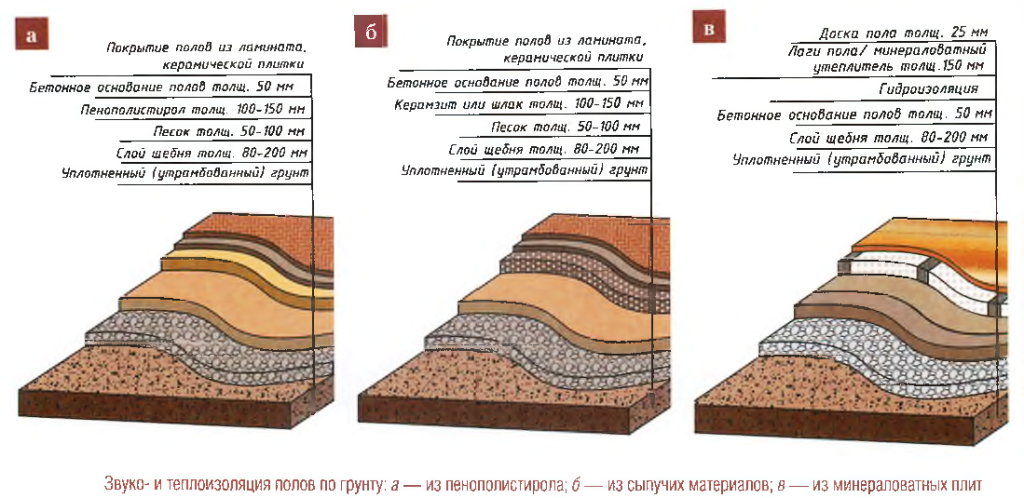

По своей сути это слоеный пирог из разных материалов, который лежит непосредственно на грунте.

Разберемся подробно с назначением каждого слоя данного пирога.

После возведения ленточного фундамента внутри его периметра остается свободное пространство. Еще до возведения стен дома это пространство должно быть засыпано грунтом и утрамбовано. Для засыпки лучше всего подойдет песок. Его легко насыпать и уплотнять. Перед уплотнением песка его следует увлажнить. Таким образом он лучше трамбуется.

Вообще качество и надежность полов по грунту очень сильно зависит от качества трамбовки грунта. Если грунт плохо утрамбовать, то полы впоследствии могут просесть. Это может привести к образованию щели между стеной и плинтусом, а также к повреждению финишного покрытия пола.

Засыпку нужно делать послойно и слоями не более 20-30см. Это связано с тем, что обычная виброплита может уплотнить грунт не более 20-30см. То есть насыпаем слой песка. Проливаем его водой и утрамбовываем. Затем засыпаем следующий слой песка и утрамбовываем.

После слоя песка не обязательно, но желательно насыпать слой щебня крупной фракции 40-60мм и толщиной примерно в 10см. Насыпать сильно большой слой щебня не имеет смысла, так как щебень нужен лишь для того, чтобы дополнительно уплотнить песок. Больше он никакую функцию в данном месте не выполняет. При прохождении щебня виброплитой отдельные камни втрамбовываются во внутрь песка и еще больше уплотняют его. По факту получается не щебеночная засыпка, а уплотнение грунта щебнем.

После слоя щебня необходимо сделать бетонную подготовку толщиной 3-5см. Её основное назначение – это дать твёрдое основание для наклейки гидропароизоляции. Такую гидропароизоляцию можно сделать только на жесткое основание, поэтому необходима бетонная подготовка. Также при производстве работ рабочим необходимо будет ходить по основанию и если не сделать бетонную подготовку, то высока вероятность того, что какой-нибудь камень повредить пароизоляцию. Поэтому, чтобы избежать этого делается либо стяжка с армированием, либо простая бетонная подготовка по утрамбованному грунту щебнем. Для строительства подготовки достаточно низкопробного бетона, например B7.5.

Так как грунт имеет естественную влажность, то обязательно нужна гидропароизоляция. Если её не сделать, то водяной пар будет попадать в конструкцию пола и там конденсироваться. Это в свою очередь приведёт к появлению грибка и неприятному запаху. В качестве гидропароизоляции используются битумные мастики или рулонные наплавляемые материалы.

Главное при строительстве гидропароизоляции – это ее целостность. Для этого все стыки нужно тщательно проклеить. Изоляция должна заходить на стены до верхнего уровня стяжки пола.

Сверху на гидропароизоляцию укладывают утеплитель. Лучше всего в качестве утеплителя подойдет экструдированный пенополистирол (ЭППС). Этот материал имеет очень низкий коэффициент водонасыщения и достаточно большую прочность на сжатие. Данный материал выдерживает давление в 20 т/м². Для хорошего утепления подойдет пенополистирол толщиной 50мм. Большая толщина утеплителя не имеет смысла, так как температура грунта под домом в зимний период всегда будет выше, чем рядом с домом.

Не стоит использовать керамзит в качестве утеплителя. Керамзит — это пористый материал, который очень быстро набирает влагу и теряет свои тепловые свойства.

Использовать пенопласт в качестве утеплителя тоже будет не лучшим решением. Он намного мягче ЭППС.

Сверху утеплителя делается стяжка пола, её еще называют плавающая, так как она не имеет жесткой сцепки с основанием. Стяжка обязательно армируется сварной стекой. Для жилой комнаты делается стяжка толщиной 50-60 мм и армируется сеткой с ячейкой 100х100 и диаметром прутка 3мм. Для гаража стяжка должна быть сделана на фракции щебня 10-20мм и толщиной не менее 100мм. Армирующая сварная сетка должна быть с ячейками 50х50 мм и толщиной прутка 4мм. Отдельные куски сварной сетки не нужно связывать между собой. Достаточно положить ее внахлёст порядка 10-15см.

Армирование стяжки должно быть выполнено в нижней её зоне. Такое расположение сварной сетки связано с тем, что именно в этом месте происходят растягивающие нагрузки при эксплуатации стяжки.

Перед заливкой стяжки прокладывается демпферная лента из вспененного полиэтилена по периметру комнаты. Демпферная лента компенсирует деформации стяжки из-за перепада температур. Особенно это актуально если в стяжку монтируется система теплый пол.

Иногда строители стремятся залить стяжку пола еще до возведения коробки дома аргументируя такой порядок работ тем, что необходима опора для опалубки при заливке монолитного перекрытия.

Но правильнее будет сделать стяжку пола после возведения стен и прокладки коммуникаций. Если же необходима опора для опалубки при заливке монолитного перекрытия, то в качестве такой опоры можно использовать ранее уплотненный грунт с положенными на него деревянными щитами или досками.

По готовой стяжке делается финишное покрытие пола. Оно может быть любым, например дерево, ламинат или керамическая плитка.

Экономный вариант полов по грунту

При обустройстве полов можно сэкономить, если отказаться от бетонной подготовки и применить более дешевую гидропароизоляцию. Например, полиэтиленовую пленку. В этом случае она укладывается прямо на уплотненный грунт. Полиэтиленовая пленка продается двойным рукавом. Её не следует разрезать, а нужно укладывать именно таким двойным слоем с внахлёст 15-20мм. Стыки обязательно проклеить клеем.

Но пленку не стоит укладывать на уплотненный грунт щебнем, так как она может порваться под сапогами строителей. Поэтому пленку лучше всего стоит использовать, если толщина обратной засыпки не превышает 20-30 см. В этом случае в качестве обратной засыпки можно использовать глину в один слой. Она тяжелее утрамбовывается, чем песок, но зато после трамбовки становиться более плотная, чем тот же песок. Нужно понимать, что такая экономная гидропароизоляция не дает 100% защиты, так как существует вероятность, что она может быть повреждена в процессе строительных работ. Её могут порвать арматурной сеткой или продавить камнем. Поэтому если есть желание сделать все правильно, то нужно применять бетонную подготовку и гидропароизоляцию на основе битумных мастик или наплавляемого материала.
