Чердачная лестница с люком своими руками, чертежи

Главная » Строительство » Чердачная лестница с люком своими руками, чертежи

Чердак для каждого человека может выполнять роль любой комнаты, например, мастерская или жилая комната. Здесь все зависит от фантазии и размеров чердачного помещения. Одно понятно точно, данное помещение необходимо оборудовать, и начинать данную работу следует с лестницы.
Очень часто попасть на чердак сложно, и приходится пользоваться стремянкой, которой требуется много места. Чтобы это исправить, можно сделать лестницу самому.

Содержание:

1. Оборудование места под лестницу
2. Виды чердачных лестниц
3. Чердачная лестница из двух частей
4. Чердачная лестница на шарнирах
5. Размеры чердачных лестниц

Оборудование места под лестницу

Прежде чем заниматься оборудованием чердака, следует сначала определиться с местом для лестницы. Данная лестница предполагает обустройство люка, то есть потолочной двери.

Самый оптимальный вариант создания данной лестницы – это коридор или нежилая комната. Только надо следить за тем, чтобы это место не загромождалось, особенно если лестницей пользуются нечасто.

Виды чердачных лестниц

Данная лестница бывает стандартная и складная.
Стандартная лестница – это широкие марши и перила. Данный вид является надежным, долговечным и очень легким в использовании. Но обустроить такую лестницу можно не в каждом помещении. Данный вид предназначен для помещений больших площадей.

Складные лестницы по удобству использования и безопасности совсем не уступают стандартным. Но имеют одно сильное преимущество, для их установки требуется немного места, и их можно устанавливать в любой удобной комнате.

Чердачная лестница из двух частей

Данная лестница делается из двух составляющих, она не совсем прячется наверху, ее видно. В некоторых интерьерах такой вариант может смотреться идеально.

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

•  Ножовка для дерева;
•  Рулетка;
•  Любая лестница из дерева;
•  4 карточных петли, шириной косоура;
•  Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
•  Саморезы, анкеры, петли и крючок.

Косоуром является основная балка, именно на нее будут крепиться ступеньки.
Сначала применяются короткие бруски. Один прикрепляется петлями к верху лестницы. А второй брусок прикрепляется к низу при помощи жесткого крепления.
Для надежности 2 рейки прикручиваются с внутренней стороны, но они не должны мешать раскладыванию.
С низу отмеряется 2/3 и делается распил в данном месте. После чего они крепятся между собой карточными петлями. Крепление производится так, чтобы она без труда складыалась

.

Первый брусок прикручивается к люку, после чего крепится крючок к стене, а к нижнему бруску петля, все это делается для крепкого крепления конструкции в закрытом состоянии.
Данный вид лестницы считается самым легким.

Чердачная лестница на шарнирах

Она создается из трех секций и дополнительно оборудованного люка.

С начала определяется проем люка. Для нужного размера люка, следует добавлять по 0,7 см в каждой стороне.
Для данной лестницы понадобится:

• 4 бруска размером 5х5, 2 длинных и 2коротких;
•  Лист фанеры толщиной 1 мм;
•  2 уголка из метала;
•  Листовой метал;
•  4 металлических полоски шириной по 2 см.

С краю каждого бруска делаются пропилы глубиной 25 мм, после чего они скрепляются клеем и саморезами в ровный прямоугольник. К нему прикрепляется выпиленный лист фанеры.
Замки заменяются на дверную защелку.
Для механизма, который будет открывать люк можно приобрести все в магазине, а можно сделать самому.
Для создания механизмов самому, необходимо сделать макеты из плотной бумаги, то есть создать углы с нужными размерами.

На двух полосках просверливаются отверстия под болты М10. Они собираются попарно и слегка стягиваются. С применением  малки вымеряется угол, по которому произойдет открытие люка. Механизмы следует раздвинуть именно на этот угол.

Пилой на листе метала вырезается та часть, которая перекроется уголком. Ненужная длина полос удаляется, а края закругляются. После чего уголок собирается. Необходимо сделать два абсолютно одинаковых уголка.

Лестница собирается из трех элементов, следует не ошибиться с размерами каждой части. Первая это размер люка, вторая покороче, а длина третьей – это остаточный отрезок.
Угол наклона, который измерялся на люке, переносится на доску, это будет наклон ступеней.
После чего размечаются доски длиной каждой секции. Доски прижимаются малярным скотчем, размечаются и делаются наклоны ступеней.

Так как секции будут крепиться шарнирами, следует просверлить под них отверстие пером №25. Распил досок производится четко по разметке секций.
Ступеньки нарезаются по ширине, в местах, где располагаются разметки делаются надпилы глубиной 5 мм. Детали крепятся клеем и саморезами.
Для полного сбора лестницы необходимо сделать специальный набор петель. Для этого следует взять 8 полос из метала шириной 2,5 см и болты для шарнира 8 мм.
В каждой полоске делаются отверстия – 2 под тетеву и одно под шарниры. Крепление петель производится в горизонтальном положении, крепление производится так, чтобы болт шарнира попал в заранее подготовленную ямку, а его концы были по кроям тетевы. После чего петли крепятся.
После чего производится монтаж лестницы. Крепление производится с первой части лестницы, которая устанавливается на крышке люка.

Чердачная лестница с люком своими руками чертежи которой предоставлены делается очень просто, остается только определиться, какая модель больше понравится.

Размеры чердачных лестниц

Перед созданием лестницы на чердак, необходимо ознакомится с размерами.

•  Ширина марша не менее 650мм;
•  Высота марша – 350мм;
•  Ступени в количестве 15 шт;
•  Между ступенями 20 см;
•  Ступени толщиной 2см;
•  Наклонный угол 60-80 градусов.

Сделать лестницу на чердак можно своими руками без лишних усилий и серьезных затрат. Стоимость таких лестниц значительно ниже, чем готовых на заказ. А вид совсем им не уступает.

с люком, складные, телескопические, установка

• Разнообразие конструкций
• Размеры
• Как установить
• Как установить простейшую двухсекционную чердачную лестницу своими руками
• Как сделать чердачную лестницу с люком на тетивах

Коттеджи, загородные частные дома и дачи часто оборудуют чердаками. Его можно использовать под склад, мастерскую или жилую комнату. Что бы ни подсказала ваша фантазия, для входа в это помещение понадобится надежная и удобная лесенка.

Лестница на чердак может проходить не только снаружи дома, но и внутри. Последний вариант имеет массу преимуществ. Отметим хотя бы то, что попасть туда можно, не выходя во двор.

Листая журналы с фото чердачных лестниц, невольно задаешься вопросом, а насколько реальна чердачная лестница своими руками. Разберемся, как сделать чердачную лестницу своими руками. Сразу отметим, что совсем необязательно, чтобы она была стационарной, ее прекрасно может заменить аккуратная складная чердачная лестница.

Разнообразие конструкций ↑

Отметим наиболее популярные конструкции лесенок на чердак:

• Стационарные. Наиболее удобный в эксплуатации и надежным вариантом, несомненно, является маршевая конструкция с перилами. Однако в некоторых случаях устройство такой лесенки обременительно и даже невозможно, скажем, на малых площадях.

Намного меньше пространства в помещении отнимают чердачные винтовые лестницы. К тому же расход материалов на них гораздо меньше, чем на маршевые.

• Переносные. Стремянки и приставные варианты используют преимущественно для мало эксплуатируемых чердаков, причем в основном в качестве временного решения. Переносные варианты не столь надежны.

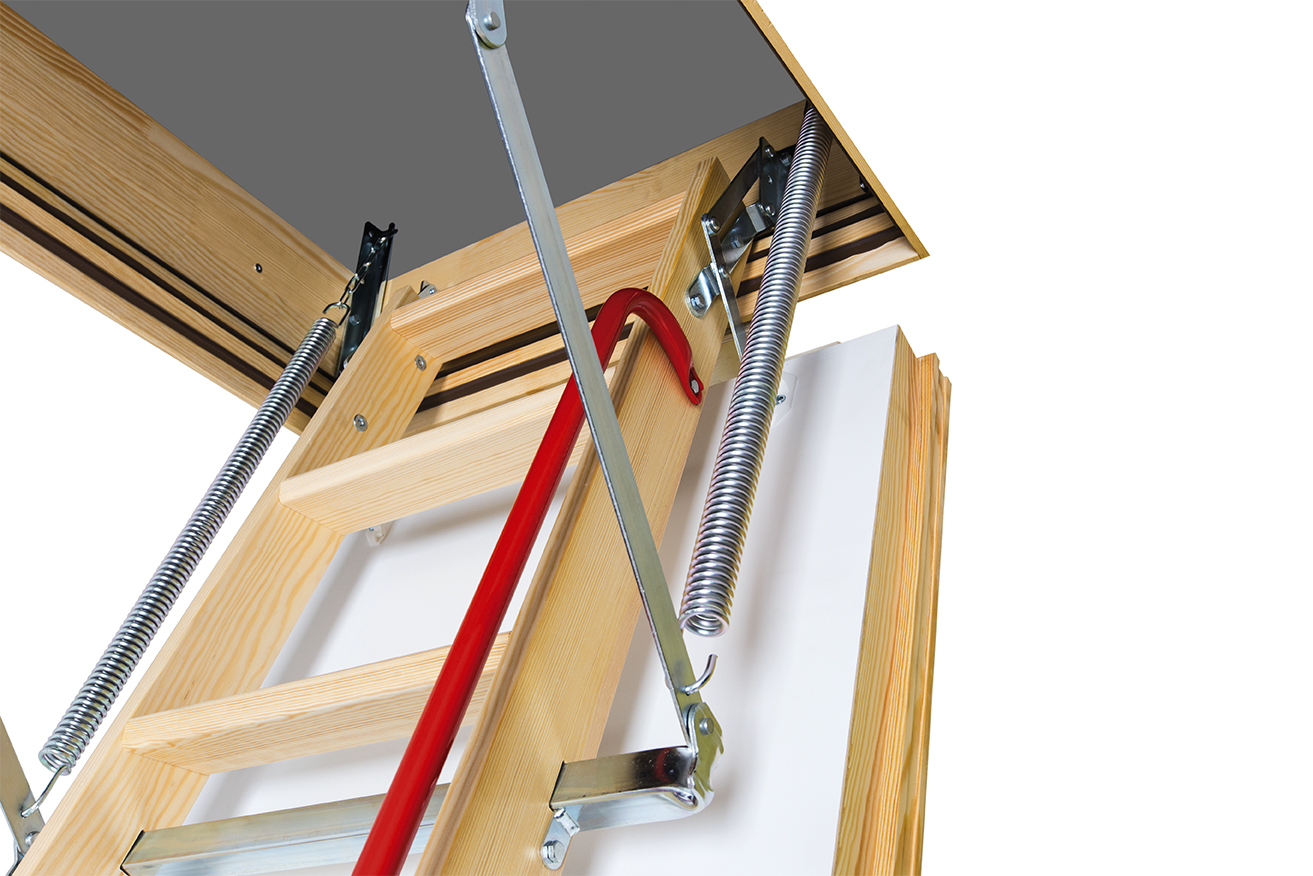

• Складные. Это оптимальный вариант установки чердачной лестницы своими руками. Сегодня можно купить готовые комплекты для изготовления чердачных лестниц, фурнитуру, механизм управления, крепежи и многое другое, что максимально упрощает их изготовление.

Поскольку чердачная лестница своими руками, металлическая (алюминиевая) или деревянная чаще всего бывает именно складывающиеся, стоит остановиться на них подробнее.

На заметку

Для чердака более популярны металлические модели, так как они менее подвержены износу.

Использование фурнитуры из пластика позволяет максимально уменьшить трение комплектующих при работе с чердачной лестницей, герметизирует проем, когда лесенка сложена. Утепленный люк для теплого чердака можно получить, заполнив его крышку пенополистеролом.

По способу управления различают ручные, а также автоматические чердачные лестницы с электроприводом.

Рекомендуем

В изделиях с ручным управлением к механизму рекомендуется присоединять груз. При этом процесс сборки лесенки заметно облегчается – во-первых, она как бы затягивается в нишу, а во-вторых, плавно опускается, поскольку вес конструкции компенсируется грузом.

Такая чердачная лестница компактная, прочная и скрытая – она полностью сливается с поверхностью потолка.

• Чердачные лестницы раздвижные.
• Ножничные. Среди популярных вариантов установки чердачной лестницы можно выделить также люки с выдвижным маршем. Их еще называют «гармошкой». Они, конечно, очень удобны, но со временем по мере износа некоторых деталей лестничный марш начинает неприятно скрипеть. Поэтому следует постоянно следить за состоянием рабочих соединений, своевременно всех их смазывать.
• Телескопическая. Такая конструкция имеет множество секций. Они выдвигаются и складываются друг в друга, и сложенная, она почти не занимает места. Как правило, их изготавливают из алюминия, который облегчает конструкцию, обеспечивает изделию жесткость и высокую прочность.
• Раскладная — секционная или шарнирная. Раскладные конструкции могут иметь две, три или четыре секции. Это зависит от их особенностей. Первый сегмент, который жестко закреплен на крышке люка чердака, должен соответствовать ее размерам. Другие секции раскрываются и образуют при этом прямой лестничный марш. Их подвижность обеспечивается за счет специальных петель и шарниров.
• Откидывающаяся. В условиях, когда катастрофически не хватает места, лучшим решением станет откидная лесенка. В сложенном виде конструкция крепится к стене и выдвигается исключительно по мере необходимости.

Размеры ↑

Собираясь купить чердачные складные лестницы, нужно обратить внимание на соответствие размеров: габариты изделия должны совпадать с размерами крышки люка. В противном случае раскладывающиеся элементы заденут люк. Оптимальными принято считать размеры проема, которые соответствуют раздвижной лесенке со следующими размерами: ширина – 0,7 м и длина – 1,2 м. Проем меньшего размера создаст определенные неудобства при подъеме на чердак, а больший размер приведет к росту теплопотерь.

Как установить ↑

Прежде всего для этого понадобятся чертежи и стандартный набор инструментов: ножовка, шуруповерт и другие.

Вариант №1

Как установить простейшую двухсекционную чердачную лестницу своими руками ↑

Конструкцию такого типа можно изготовить за два-три часа. Из материалов нужно запастись:

• четырьмя карточными петлями;
• двумя брусками толщиной в 20–30 мм, которые по длине совпадают с шириной люка;
• саморезами, анкерами, крючками с петельками.

В процессе работы необходима также обычная лесенка, длина которой больше расстояния от пола до уровня люка на чердак примерно на 300 мм.

Рекомендуем

Можно собрать простую приставную конструкция самому: взять две длинные стойки и зафиксировать на них с определенным шагом поперечные ступеньки.

• Монтаж начинают с установки брусков: один из них крепят по верхнему краю лесенки на петлю, другой — жестко крепят по нижней части.
• Отмерив 2/3 от длины изделия, аккуратно делают распил. Полученные сегменты соединяют, используя металлические петли.

Важно

Важно выбрать правильную сторону при закреплении петли, иначе лесенка будет складываться в неправильном направлении.

• По обратной стороне марша закрепляют длинные рейки. Их нужно расположить наискосок. В этом случае ничего не будет препятствовать движению конструкции и ей будет обеспечена достаточная жесткость.
• Верхний брус крепят к стене на анкеры, расположив его непосредственно под проемом.
• Чтобы не дать лесенке самопроизвольно раскрываться, ее нижний сегмент фиксируют на крючок, который закрепляют к стене на соответствующей петле расстоянию. Петлю при этом располагают на косоуре над чертой распила.

Самодельная чердачная лестница такой конструкции имеет большой минус – она со всеми брусьями и элементами крепежа практически на виду. А вот со своими прямыми задачами она справляется на отлично.

Вариант № 2

Как сделать чердачную лестницу с люком на тетивах ↑

Начнем с устройства люка

• Прежде всего определяются с местом устройства люка и рассчитывают для него оптимальные размеры. Его крышка должна свободно и бесшумно закрываться, поэтому проем устраивают по размерам, которые превосходят размеры люка примерно на 0,7–0,9 см по его периметру.
• Деревянный брус сечением 5 * 5 сантиметров делят на части соответственно известным размерам люка.
• На их концах проделывают пазы. Смазав их клеем, имеющиеся куски бруса соединяют в единую конструкцию в форме прямоугольника (квадрата). Соединения необходимо дополнительно усилить саморезами. Для обеспечения жесткости прикручивают косынки.
• К полученному прямоугольнику (квадрату) закрепляют крышку, вырезанную из листа фанеры. Затем проверяют ее соответствие проему.
• Проем выравнивают и в него крепят на петли крышку чердачного люка, предварительно врезав туда обыкновенную защелку.

Переходим к монтажу.

• Точно так же, как и в первом варианте работают с готовой приставной лесенкой. Ее делят на три части следующим образом: первый сегмент должен в точности соответствовать длине люка, следующий – немного меньше, а третий должен покрывать все оставшееся пространство от секций в разложенном виде вплоть до уровня пола.
• Наклон люка чердака отмеряют при помощи малки. Затем полученный угол наносят на обе доски, размечая места расположения ступеней. Чтобы отметки нанеслись равномерно, доски можно скрепить между собой, к примеру, скотчем.
• Отдельные секции собирают на шарниры, поэтому в местах их размещения предварительно просверливают отверстия. Они должны быть с обеих сторон.
• Грани конструкций зашлифовывают.
• В местах, где разместятся шарниры, доски распиливают.

Предлагаем посмотреть фото из слайдера (наведите мышкой на фото, и появится управление стрелками):

Нарезают и отшлифовывают ступеньки.

• В тетивах под них подготавливают углубления.
• Полученные выемки заполняют клеем и вставляют туда ступеньки. Соединения дополнительно усиливаются саморезами.
• Секции укладывают на выровненную устойчивую поверхность и соединяют, используя специальные петли.
• Выполнив проверку работы всех сегментов, деревянные поверхности отшлифовывают и наносят лак.
• Когда он окончательно высохнет, конструкцию устанавливают в проеме чердака. В случае необходимости проводят окончательную подгонку конструктивных элементов.





© 2023 stylekrov.ru

Фронтон на заказ Vents.

Com — Навесные навесные навесы

Навесные навесные навесы

Наш легендарный алюминиевый навесной навесной навес – очень популярный вариант для облегчения доступа на чердак. Представленные в 2010 году, мы продали их тысячами за последние несколько лет! Отзывы наших подрядчиков, строителей и домовладельцев были феноменальными! Изготовлен из прочного алюминия с не требующим обслуживания покрытием из запекаемой эмали. Доступны 4 стандартных размера (см. ниже), которые доставляются БЫСТРО! Или любой размер или цвет могут быть изготовлены на заказ. Предварительно повешены и готовы к установке! Они предназначены для поверхностного монтажа (устанавливаются поверх необработанного отверстия на внешней стороне стены) идеально подходят как для нового строительства, ОВКВ, так и для реконструкции. Доступен в вентиляционной и невентиляционной конфигурациях. Каждый блок поставляется с удобным внешним стопорным винтом, который надежно удерживает их в закрытом состоянии. Разработан так, чтобы выглядеть как обычный чердачный люк без открытой защелки или замка. Вы будете единственным, кто знает, что он вообще открывается. Блоки в форме Arch Top, Octagon и Doghouse также могут быть шарнирными. Теперь вы можете воспользоваться чердачным люком, который легко открывается и закрывается для доступа в чердачное помещение.

Любые вопросы Звоните по телефону 208-589-4020 для получения подробной информации.

Стандартные размеры и цены внизу страницы.

Фронтонные вентиляционные отверстия на петлях для легкого доступа на чердак.

Нажмите здесь, чтобы добавить заголовок

Щелкните этот текст, чтобы начать редактирование. Этот блок отлично подходит для демонстрации определенной функции или аспекта вашего бизнеса. Это может быть фирменный продукт, изображение всего вашего персонала, изображение или ваше физическое местоположение и т. д. Дважды щелкните изображение, чтобы настроить его.

Вот над чем мы работаем

Белые и под покраску обычно есть на складе и готовы к отправке

Не нашли нужный размер? Мы производим наши навесные фронтонные вентиляционные отверстия любого размера, поэтому позвоните нам или запросите онлайн-предложение

.

208-589-4020

 Форма предложения

24 дюйма в ширину и 36 дюймов в высоту, алюминиевый откидной фронтонный вентиляционный клапан — стандартное гвоздевое ребро

24 дюйма широкий X 36 дюймов в высоту Отверстие с откидным фронтоном — Стандартный гвоздь — Полностью экранированный (24×36 – размер двери/вентиля. Рама и ребро гвоздя на 2 дюйма больше, чем по периметру) Установлен внешний стопорный винт.

24 дюйма в ширину и 30 дюймов в высоту, алюминиевый откидной фронтонный вентиляционный люк — стандартное крепление с гвоздем

24 дюйма в ширину х 30 дюймов в высоту, 24 дюйма в ширину и 30 дюймов в высоту, навесной фронтон с вентиляционным отверстием — стандартный гвоздь — полностью экранированный (24×30 — размер двери/проема . Рама и ребро гвоздя на 2 дюйма больше, чем по всему периметру) Установлен внешний стопорный винт. Отверстие с откидным фронтоном высотой 24 дюйма — стандартное крепление для гвоздей — полностью экранировано (24×24 — размер двери / вентиляционного отверстия. Рама и крепление для гвоздей на 2 дюйма больше, чем по всему периметру) Установлен внешний стопорный винт.

32 дюйма в ширину и 24 дюйма в высоту, алюминиевый откидной фронтонный вентиляционный люк — стандартное крепление с гвоздем

32 дюйма в ширину х 24 дюйма в высоту, алюминиевый откидной вентиляционный люк — стандартный гвоздь — полностью экранированный (32×24 — размер двери/отверстия . Рама и ребро гвоздя на 2 дюйма больше, чем по всему периметру) Установлен внешний стопорный винт.

Изготовленный на заказ алюминиевый откидной вентиляционный люк — стандартное ребро гвоздя (срок выполнения 2–3 недели)

— стандарт Ребро гвоздя — данный размер соответствует размеру двери/вентиляционного отверстия. Рама и ребро гвоздя на 2 дюйма больше, чем по всему периметру) Установлен внешний стопорный винт.

Изготовленный на заказ алюминиевый восьмиугольный откидной вентиляционный люк — стандартное крепление с гвоздем (срок выполнения 2 недели)

  — стандартное крепление с гвоздем — данный размер соответствует размеру двери/вентиляционного отверстия. Рама и ребро гвоздя на 2 дюйма больше, чем по всему периметру) Установлен внешний стопорный винт.

Нужна откидная фронтонная вентиляция размера или цвета, которого нет в списке?

Просто позвоните нам и мы можем изготовить его для вас 208-589-4020

Или заполните форму Easy Quote Email Form , чтобы получить бесплатное предложение по электронной почте

Jane Doe — Another Company, LLC

Люк для чердака — установка кожуха и изготовление крышки люка

различные типы люков — изготовление крышки люка

После того, как у вас есть отверстие для доступа к чердаку из необработанного пиломатериала в потолке, вам необходимо установить обшивку из строганного бруса, чтобы сформировать готовый доступ. Как именно вы это сделаете, будет зависеть от типа люка, который вы собираетесь иметь. Три типичных стиля:

1. Простой вставной и поднимаемый люк.
2. Откидной люк, открывающийся в пространство на крыше.
3. Откидной люк, откидывающийся вниз — обычно требуется, если чердачная лестница крепится к потолочным балкам.

Однако, какой бы стиль ни использовался, общий принцип один и тот же: используйте строганную древесину для изготовления окантовки – она не должна быть слишком толстой (обычно достаточно 18 мм/¾ дюйма), но ширина должна соответствовать стилю люка и различные требования к положению крышки на месте — см. ниже.

Начните с измерения двух противоположных сторон рамы в потолке и отрежьте куски строганного бруса по размеру.

В свою очередь, подложите каждый отрезанный брусок, расположите его так, чтобы нижний край находился на одной линии с нижней стороной потолка, и закрепите его на месте с помощью двух или трех проволочных гвоздей — не забивайте гвозди, если вам нужно чтобы впоследствии внести какие-либо корректировки, открытие шляпок гвоздей облегчит это.

Теперь измерьте две оставшиеся противоположные стороны рамы в потолке и отрежьте куски строганного бруса по размеру.

Теперь по очереди подложите каждый отрезок бруса, расположите его так, чтобы нижний конец был на одной линии с нижней стороной первых двух прибитых строганных брусьев — проверьте, чтобы нижний край новых брусьев находился на одной линии с нижняя сторона потолка — если нет, вам нужно будет подогнать оригинальные куски бруса. Когда все доски и нижняя сторона потолка выровнены, закрепите новые доски двумя или тремя проволочными гвоздями. Наконец, забейте все гвозди, при необходимости используйте пробойник, чтобы забить их под поверхность дерева.

Обработайте нижнюю часть люка, измерив каждую из его сторон, и отрежьте четыре куска наличника со скосами на каждом конце, чтобы они подходили друг другу — оставьте их немного в стороне от внутренней поверхности кожуха и прибейте их к нижней стороне с помощью проволочных гвоздей. — затем проденьте проволочные гвозди через сходящиеся углы, чтобы скрепить соседние детали.

Различные стили штриховки.

1. Просто вставьте и поднимите люк.

Ширина бруса, используемого для изготовления кожуха, не имеет особого значения, так как крышка люка просто надевается на него. Нижний край кожуха находится на одной линии с нижней стороной потолка.

2. Откидной люк, открывающийся в подкровельное пространство.

Ширина бруса, используемого для изготовления корпуса, должна быть такой, чтобы нижний край находился на одной линии с нижней стороной потолка, а верхний край поддерживал крышку на одной линии с петлей.

Для облегчения работы есть еще две опции:

1. Используйте более толстую древесину для обшивки по всей длине балок, затем закрепите внутреннюю раму из более узкого строганого бруса для поддержки крышки люка после установки петель на крышке и балках — это немного уменьшает размер доступа .
   или
2. Используйте древесину, чтобы сформировать корпус, как описано, с верхними краями на соответствующем расстоянии вниз от положения шарнира, чтобы соответствовать толщине покрытия, и внесите необходимые корректировки, упаковав или обрезав при установке шарнира между покрытием и балкой.

3. Откидной люк, откидывающийся вниз – обычно требуется, если чердачная лестница крепится к потолочным балкам.

Ширина бруса, используемого для изготовления кожуха, не имеет особого значения, так как крышка люка в закрытом состоянии скроет его — единственное, что нужно помнить, это то, что он должен быть достаточно широким, чтобы вместить петлю и небольшой выступ вокруг верхней части кожуха. закрытая крышка для предотвращения сквозняков — наденьте штапик после установки откидной крышки.

Крышка люка.

Чтобы сделать крышку люка, просто отрежьте кусок фанеры толщиной 3 мм (1/8 дюйма) по размеру люка (минус 6 мм (¼ дюйма) в каждом измерении для обеспечения зазора) и обрежьте его строганой кромкой 25×50 мм (1×2 дюйма). древесина. Вы можете использовать более толстый кусок фанеры без деревянного каркаса, если крышка люка представляет собой простой «вставной» стиль, но деревянная рама действительно необходима там, где крышка на петлях, и вам нужно что-то, к чему можно прикрепить петли.
