Железобетонные перемычки для оконных и дверных проемов, характеристики и цены

Перемычки – это строительный материал прямоугольной формы, монтируемый над оконными или дверными проемами. Используются для усиления уязвимых мест и распределения нагрузки. Чаще всего применяются в зданиях, возводимых из кирпича. Без ЖБИ опор невозможно построить крепкое и надежное сооружение.

Как изготавливаются, виды и характеристики

Бетонные перемычки необходимы для равномерного распределения нагрузки, создаваемой стеной или перекрытием над проемом. Вес одинаково распределяется по краям ЖБИ опоры. Изготавливаются разных размеров и марок на заводах, можно сделать их и своими руками. Для производства используются арматура и бетон классом В15 и выше или марок М200 и М250. Плотность ЖБИ должна быть не меньше 2200 кг/м³. Гладкая или рифленая арматура с антикоррозийным покрытием применяется для улучшения прочности всего материала. Сталь увеличивает степень изгиба.

Перемычки разных размеров и марок изготавливаются следующим образом:

1. В форму укладывается каркас из арматуры.

2. Заливается бетон.

3. Форму со смесью оставляют для затвердевания.

Перемычки могут использоваться не только в качестве опоры для оконных или дверных проемов, но и в других конструкциях (для возведения беседок, павильонов, лестниц). С помощью них благоустраивают территории и площадки, делают гаражные и монтажные проемы. ЖБИ применяются в зданиях или сооружениях, построенных из кирпича, искусственного или природного камня, пено-, шлако-, газобетона или других подобных материалов.

В зависимости от назначения перемычки делятся на следующие виды:

• брусковые;
• плитные;
• балочные;
• фасадные.

Ширина ЖБИ опор первого типа не превышает 25 см. Плитная железобетонная перемычка выпускаются с шириной от 25 см. Все ЖБИ опоры имеют петли из арматуры или отверстия. Благодаря им значительно упрощаются их погрузка, транспортировка и монтаж.

Брусковые являются наиболее востребованными в возведении зданий. Они имеют практически квадратное сечение, которое не может быть больше 25 см. Применяются как в частном, так и в капитальном строительстве. Используются в качестве опоры для сооружений из кирпича, камня, газобетона или деревянных брусьев. Брусковые железобетонные оконные перемычки не боятся низких температур и устойчивы к влаге. Применяются не только для проемов, но и для заборов и подпор.

Плитные применяются для конструкций из кирпича, бетона, газобетона, монолита и других материалов. Как и предыдущий вид опор, эти имеют прямоугольное сечение. Но в отличие от брусковых плитные опоры производятся с шириной больше 25 см.

Балочные имеют с одной стороны дополнительную выступающую четверть – выборку, на нее укладываются другие перекрытия. Используются для строительства, жилых и производственных зданий.

Отличаются между собой перемычки не только по прочности, но и по способности выдерживать низкие температуры. Поэтому выбирать материал для строительства нужно не только из-за планируемой нагрузки, но и согласно погодным условиям и сейсмоактивности. Есть ЖБИ опоры, которые могут выдержать землетрясения до 7 баллов, а также устойчивы к агрессивным химическим веществам.

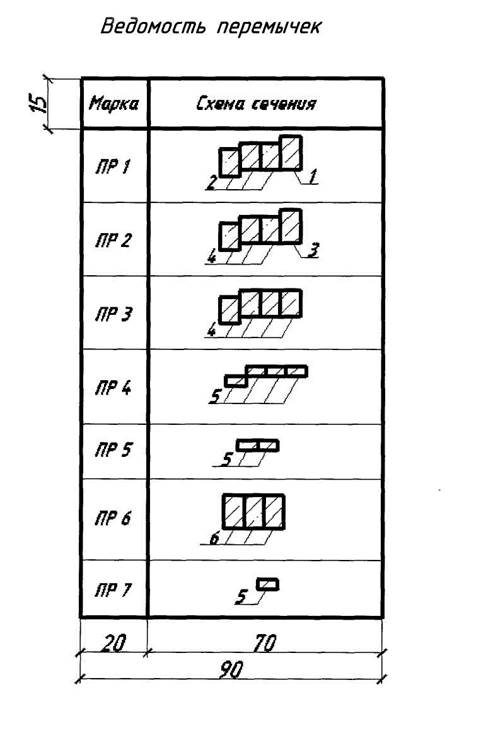

Маркировка:

• ПБ – брусковые;
• ПП – плитные;
• ПГ – балочные.

Первое число в маркировке означает номер поперечного сечения, буквы за ним – тип, следующее число – длину в дм (приблизительную). Число после дефиса – несущая способность кН/м. Строчная буква п означает наличие монтажных петель, а – выпусков арматуры. На стоимость ЖБИ опор влияют их тип и размеры.

Цена железобетонных перемычек разных размеров и марок:

Перед тем как купить перемычки для оконных и дверных проемов любой марки, размеров и веса, нужно обратить внимание на их состояние и наличие повреждений. В них не должно быть трещин и осколов. Поврежденный бетон не сможет выдержать больших нагрузок, из-за чего может рухнуть часть здания. Также не следует приобретать ЖБИ любого веса и марок по ценам, которые значительно ниже, чем у других поставщиков, так как высока вероятность, что для их производства использовались некачественные компоненты или цемент меньшей марки.

Устанавливать железобетонные опоры необходимо только согласно всем правилам и соблюдая технологию безопасности. Перемычки для зданий с кирпичными стенами и других сооружений имеют большой вес, поэтому обращаться с ними нужно крайне осторожно, чтобы избежать травм или повреждения стройматериала.

Хранить ЖБИ опоры необходимо уложенными в штабели высотой не больше 2 м. Между рядами обязательно укладывается прокладка, чтобы они не повреждались из-за собственного веса.

Что означает перемычка? (Определение, Использование, Свойства, Типы)

class=»eliadunit»>

Перемычка является общей частью зданий. Всякий раз, когда мы хотим создать проем, такой как двери и окна в здании, мы используем перемычки над окнами, двери, как проемы, как простое решение для поддержки веса над проемом.

Хотя конструкция перемычки проста и широко используется, мы здесь для того, чтобы дать теоретическое определение перемычки. Кроме того, в этой статье мы представили 6 типов перемычек и кратко их обсудили, чтобы дать вам представление. Почему это важно? Это поможет вам выбрать лучший тип перемычки для ваших строительных работ и даст вам возможность ответить что такое перемычки.

Перемычка — это один из типов балок, который предназначен для поддержки вышеупомянутого материала стены или перегородки, когда проемы, такие как двери, окна и т. д., необходимы для обеспечения конструкции здания.

Ниже приводится определение перемычки Merriam-Webster, чтобы понять значение перемычки.

Плоская горизонтальная балка, перекрывающая пространство между двумя опорами.

Определение Мерриам-Вебстер

Перемычка — американское слово. В британском английском это называется lintol. Так что не путайте. Перемычка и линтол — это одно и то же.

Балка перемычка — горизонтальный второстепенный конструктивный элемент. В основном используется над проемами в окнах, дверях, порталах, каминах и т. д.

класс=»элиадунит»>

Строительный материал для перемычки

Для строительства перемычек могут использоваться различные строительные материалы. Некоторые материалы балок перемычки перечислены ниже

.

• Армированный цементобетон (RCC)
• Камень
• Дерево/древесина
• Бамбук
• Сталь

Для чего используется перемычка? Использование или функции перемычек

Ниже приведены варианты использования перемычки:

• Основная функция перемычки состоит в том, чтобы воспринимать нагрузки, исходящие от стены непосредственно над проемом, и передавать их на боковые стены или опору из каменных столбов.
• Перемычка также служит защитой для окон и дверей.
• Непрерывные перемычки могут обеспечивать поддержку каменных конструкций от боковых нагрузок, таких как ветер или землетрясения.
• Дымоход над каминами может поддерживаться перемычками.
• Перемычка может использоваться в качестве опоры для элементов навеса.
• Можно улучшить архитектурную красоту здания, выбрав декоративные перемычки. Архитектура перемычки была бы хорошим поводом для беспокойства.
• Перемычки могут поддерживать небольшое расстояние пути. Его можно было бы назвать перемычкой.

Свойства перемычки

Ниже приведены общие свойства строительных перемычек:

• Перемычка обычно заканчивается в каменной стене. Иногда они заканчиваются в столбцах.
• Перемычки должны поддерживаться на каждом конце. Они должны быть достаточно расширены, чтобы опорная кладка была нагружена в пределах допустимого напряжения. 100 мм — это минимальная длина подшипника.
• Перемычки передают переносимый ими вес на каменные стены.
• Ширина перемычки остается такой же, как и ширина несущей стены.
• Перемычка также может использоваться как оживляющий композиционный элемент.

Руководство по строительству перемычек

Рекомендации по проектированию перемычек указаны в нормах проектирования. Перед строительством перемычки необходимо следовать действующим нормам страны. Ниже приведены некоторые общие рекомендации, которые могут различаться в разных кодах. Настоятельно рекомендуется следовать кодексу, применимому в вашей стране, а не этому руководству.

• Минимальная длина подшипника должна быть 100 мм.
• Пролет перемычки над проемами не должен превышать 3,5 м.
• Все бетонные перемычки должны быть усилены.
• Арматурные стержни бетонной перемычки должны выходить более чем на 600 мм за край проема и входить в опоры перемычки.

В то время как древесина все еще используется в строительстве домов, более тяжелые материалы, такие как блоки, бетон и камень, также могут использоваться, особенно в случае бизнес-структур и частных многоквартирных домов. Таким образом, использование стальных перемычек с перемешиванием становится все более известным. В зависимости от стоимости и наличия материалов для строительства перемычек используются разные материалы. По элементам выработки перемычки классифицируют на следующие виды:

1. Деревянная перемычка
2. Каменная перемычка
3. Железобетонная перемычка
4. Кирпичная перемычка
5. Перемычка из армированного кирпича
6. Стальная перемычка

Увидев эти шесть типов перемычек, вы можете задать простой вопрос.

Какую из этих перемычек следует использовать для вашего строительного проекта?

Ответ решать вам. Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

Деревянная перемычка

Деревянные или деревянные перемычки являются наиболее выдержанными видами перемычек. Они в основном используются в холмистой местности, где есть доступ к древесине. Но на открытых территориях использование древесины ограничено из-за значительной стоимости и доступности современных материалов. Если необходимо наличие более крупных перегородок, деревянная перемычка делается из двух деревянных частей, максимально избегаемых с помощью деревянных разделительных частей. Иногда деревянные перемычки усиливаются за счет установки пластин из мягкой стали вверху и внизу; такие перемычки называются перемычками с перемычками. У него есть и другие недостатки —

• Менее прочный.
• Древесина горючая, поэтому уязвима для огня.
• Эти перемычки имеют тенденцию быть конструктивно слабыми.
• Без соответствующей вентиляции древесина обречена гнить.

Каменная перемычка

Прямоугольные куски камня можно использовать в качестве перемычки. Этот тип перемычки в основном используется в этой области, где камень в изобилии доступен. Если длина проема велика, к тому времени в любом случае соединяются два куска дерева, чтобы дать перемычке все, что считается проемом. Их просто используют в горных постройках из-за слишком большого веса и отсутствия других материалов для их строительства. Его использование неразрывно связано с конструкциями из каменной кладки. Каменные перемычки должны использоваться в соответствии с пониманием характерных слоев. Толщина каменной перемычки является важным фактором в ее конструкции. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальной толщины должно быть 8 см. Такая перемычка будет прочной и прочной. Есть несколько неудобств и с каменной перемычкой.

• Высокая стоимость и, во-вторых, неспособность выдерживать чрезмерное поперечное напряжение.
• Из-за слабой прочности на растяжение они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
• Их трудно развернуть в городах, так как транспортировка — очень сложная задача.

Железобетонная перемычка

В настоящее время очень распространены железобетонные перемычки. В этом типе армирование используется для решения проблемы низкой податливости бетона. Они развиваются в современных структурах. Они подходят для больших нагрузок и больших пролетов. Их толщина держится в районе 8 сантиметров на каждый метр. Перемычки из железобетона могут быть сборными или отлитыми на месте. Как правило, сборные железобетонные перемычки используются, когда пролет перемычки меньше. Ширина перемычки должна быть равна ширине стены. Глубина перемычки балки зависит от длины пролета и величины нагрузки.

Бетон, хотя и прочен при сжатии, неустойчив к напряжению растяжения, поэтому в нижней части используются основные арматурные стержни для сопротивления растягивающему напряжению. Половина этих стержней изогнуты на концах. Стремена сдвига предусмотрены, чтобы противостоять напряжению сдвига. Как правило, цемент, песок и заполнители смешивают в соотношении 1:2:4, чтобы получить цементно-бетонный раствор. Эта перемычка имеет несколько преимуществ:

• Прочные, жесткие и прочные.
• Перемычка железобетонная обладает огнеупорными свойствами.
• Они экономичны и просты в изготовлении.
• Основным преимуществом ж/б перемычек является их адаптируемость под любой размер и форму.

Кирпичные перемычки

Перемычки кирпичные изготавливаются из крепкого, хорошо обожженного кирпича первого сорта. Он может быть сформирован в виде кирпичей на торце, кирпичей на краю и рядовых кирпичей, уложенных горизонтально над отверстиями. Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, обладают большей устойчивостью к сдвигу в торцевых соединениях, чем стандартные блоки.

Перемычки из армированного кирпича

Тяжелые нагрузки и большая длина пролета являются проблемой для кирпичных перемычек. Их можно преодолеть, используя арматурные стержни. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича. Глубина армированных кирпичных перемычек равна 10 см. или кратно 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места по длине для вставки стержней из мягкой стали в качестве арматуры. После установки стержней оставшийся зазор заполняется цементным раствором 1:3. В качестве вертикальных хомутов на каждом 3-м вертикальном стыке используются стержни толщиной 6 мм. В качестве основного армирования используются стержни толщиной 8-10 мм, расположенные внизу.

Стальные перемычки

Стальная балка-перемычка может быть подходящей, когда наложенные друг на друга нагрузки велики, а открытые зазоры значительны. Стальные перемычки предпочтительнее, когда глубина перемычки играет существенную роль, поскольку проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок. Эти перемычки состоят из секций швеллера или балок из катаной стали или секций швеллера, используемых по отдельности или в комбинации из двух или трех блоков. В зависимости от требований перемычка может состоять из одной секции или комбинации двух или более. Единственная стальная балка либо заделана в бетон, либо облицована камнем, чтобы сохранить ту же ширину, что и стена. Комбинация из двух или более блоков размещается рядом и удерживается на месте с помощью трубчатого сепаратора. Облегчение водой проводится в любом случае в течение десяти дней. У него много преимуществ:

• Стальные перемычки можно использовать, чтобы выдерживать более высокие нагрузки поверх более заметных перегородок без необходимости замены или усиления.
• Они невосприимчивы к ржавчине, эрозии или деформации.

Стальные перемычки

• более практичны и менее трудоемки.

Часто задаваемые вопросы

В чем разница между перемычкой и балкой?

Перемычка и балка являются горизонтальными элементами здания. Член идентифицируется между этими двумя именами на основе его функции.

Перемычка

поддерживает только вес стены над проемами и передает нагрузку только на стены.

В то время как балки несут постоянную и динамическую нагрузку от плиты. Затем эти нагрузки передаются на опорные колонны. Также балки выступают в роли элементов диафрагмы.

Что означает дверная перемычка?   Что такое дверная перемычка?

Горизонтальная балка, расположенная поперек дверного проема, чтобы нести нагрузку конструкции над ней, называется дверной перемычкой.

Вам нужна перемычка над окном?

Если между окном и несущей балкой наверху существуют кирпичные стены или другие тяжелые ненесущие элементы, над окном обязательно должна быть перемычка. Эта оконная перемычка будет распределять нагрузки на каменную стену рядом с окном. Оконные перемычки также могут защитить оконную раму от повреждений.

Что такое оконная перемычка?

Горизонтальный конструктивный элемент, установленный над окном для поддержки кирпичной стены над ним, называется оконной перемычкой.

Когда Вам нужна замена перемычки гаражных ворот?

Замена перемычки гаражных ворот обычно не рекомендуется, если только сама дверь серьезно не повреждена. Если гаражная дверь лишь слегка погнута или имеет маленькое отверстие, то может потребоваться только новая перемычка. Если ворота гаража сильно повреждены, единственным выходом может быть установка новой двери.

Это еще не все!!!!!!

Вот список статей о перемычках на нашем сайте

• Что такое Lintel? Типы перемычек
• Назначение перемычки
• Функции перемычки
• Расчетные нагрузки на балку перемычки

Скоро появятся новые статьи о перемычках…

Нужна перемычка над окном?
Если между окном и несущей балкой наверху существуют кирпичные стены или другие тяжелые ненесущие элементы, над окном обязательно должна быть перемычка. Эта оконная перемычка будет распределять нагрузки на каменную стену рядом с окном. Оконные перемычки также могут защитить оконную раму от повреждений.

class=»eliadunit»>

Сборные перемычки: решение для экономии средств и времени в строительстве

Содержание

Перемычка — это второстепенный конструктивный элемент, используемый для поддержки пролета стены над проемом в каменной стене. Их обычно относят к элементам второстепенной конструктивной важности, если только ширина проема не очень велика. Перемычки обычно представляют собой горизонтальные элементы с прямоугольным поперечным сечением и часто изготавливаются из железобетона или стали. Также могут использоваться другие материалы, такие как камень, кирпич, армированный кирпич и древесина.

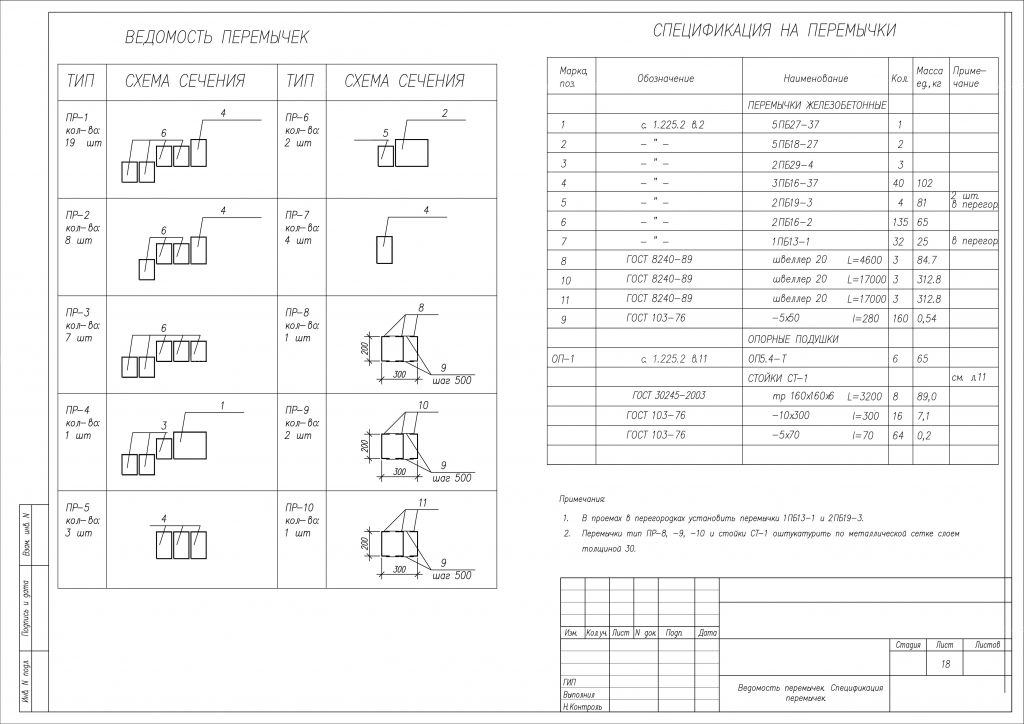

Перемычки играют важную роль в здании, и их детали могут быть включены в структурный чертеж в виде схемы перемычек, чтобы показать спецификацию арматурных стержней в зависимости от размера проемов. Такой график может помочь сюрвейеру зафиксировать стоимость перемычек в ведомости количества.

В Нигерии наиболее популярным материалом, используемым для перемычки, является железобетон, который может быть монолитным или сборным. Моноблочные перемычки могут быть сконструированы так, чтобы охватывать всю длину стен здания, и их часто называют цепными перемычками. С другой стороны, они могут быть сконструированы так, чтобы перекрывать соответствующее отверстие, не выходя далеко за его пределы. Сборные перемычки часто используются для перекрытия только соответствующего проема.

Цепочка перемычек в здании

Сборные перемычки всегда удобны для жилых зданий и в основном используются инженерами-экономистами. Основные преимущества включают экономию средств и времени для проекта или подрядчика.

Сборная железобетонная перемычка

По сути, идея тонких сборных перемычек заключается в том, что обеспечением верхней арматуры и подвесных стержней можно пренебречь для малонагруженных однопролетных элементов при изгибе. В нижней части перемычки предусмотрено усиление, чтобы принять на себя все напряжения изгиба. Однако обычная монолитная перемычка имеет преимущество перед сборной перемычкой, если здание будет подвергаться реконструкции или если перемычки проходят между железобетонными колоннами.

Преимущества сборных перемычек

Преимущества использования сборных перемычек в строительстве:

1. Значительная экономия на армировании достигается за счет использования обрезков других элементов
2. Это более устойчиво из-за снижения требований к цементу и заполнителям
3. Повышение контроля качества при производстве перемычки
4. Это также экономит и/или снижает стоимость опалубки
5. снижает затраты на оплату труда
6. Относительно легко построить.
7. Экономит время на программе строительства, так как его можно изготовить и хранить досрочно.

Недостатки сборных перемычек

1. Для установки перемычки может потребоваться подъемный механизм
2. Прочность стены/элемента снижается с монолитным

Спецификации сборных перемычек

(1) Размеры: Ширина перемычки должна быть равна ширине стены, на которую она опирается или опирается, если не указано иное. Глубина перемычки должна быть не менее 100 мм, а длина зависит от ширины проема. Должна быть предусмотрена длина торцевой опоры не менее 200 мм за лицевой стороной проема. Когда пролет перемычки превышает 2 м, следует уделить более серьезное внимание.

(2) Бетон: Для строительства перемычек следует использовать бетон с минимальной маркой прочности 15 МПа, если не указано иное. Качество цемента, заполнителя и воды должно быть минимальным требованием, используемым для строительства основных железобетонных элементов.

(3) Армирование: Обычно достаточно двух или трех высокопрочных стержней диаметром 12 мм (2Y12 или 3Y12), размещенных в нижней части перемычки. При этом минимальная площадь арматуры, необходимая для предусмотренного сечения, не должна быть нарушена (0,13 % от площади сечения). Верхнее усиление (подвески) со звеньями (хомутами) может быть предусмотрено или не предусмотрено в зависимости от принятой глубины. При размещении ссылок необходимо указать минимальную площадь и требуемый интервал.

Типовая резка и крепление арматуры для сборной перемычки

Техническое руководство по строительству сборной перемычки

(1) Подготовка поверхности : Для отливки сборной перемычки требуется плоская поверхность. Этого можно добиться на хорошо выровненном полу или на морской фанере, уложенной на твердую поверхность. Морская доска покроет все неровности, которые могут появиться на поверхности, и придаст гладкий законченный вид.

(2) Легкость демонтажа : На поверхность следует расстелить цементный мешок или мембрану, чтобы принять бетон перемычки и облегчить ее быстрое удаление без прилипания к платформе. В качестве альтернативы поверхность морской доски можно смазать одобренным материалом.

(3) Конструкция опалубки/формы : Форма для сборного железобетона может быть изготовлена ​​из досок или морских досок, соединенных вместе. При наличии также могут использоваться специальные формы из стали или пластика.

(4) Бетонное покрытие : Должно быть обеспечено номинальное бетонное покрытие (до звеньев) не менее 15 мм. Обычно при выборе бетонного покрытия должны учитываться степень огнестойкости, сцепление и долговечность (условия воздействия) перемычки.

(5) Бетонирование : Бетонная смесь прочностью не менее 15 МПа через 28 дней должна быть тщательно залита и укреплена в подготовленной форме/опалубке. Вибратор обычно не требуется для сборных перемычек, так как уплотнение может быть достигнуто путем утрамбовки бетона или постукивания по бокам формы/опалубки. Верхнюю поверхность можно обработать шпателем.

(6) Отверждение: Снимите формы через 24 часа и отвердите любым подходящим методом не менее чем за 7 дней до установки.

(7) Обращение и хранение: Сборные железобетонные перемычки являются хрупкими элементами, которые могут быть повреждены при неправильном обращении. Следует избегать всех форм ударов или падения с высоты. Элементы следует хранить на ровной поверхности и защищать до момента их размещения.

Устройство временных опалубок на плоской поверхности для сборной перемычки Блок сборной перемычки 100 мм x 230 мм x 1300 мм

Размещение/установка сборных перемычек

1. Нанесите высококачественный цементный раствор вокруг торцевой опоры каменной стены, которая будет поддерживать перемычку
2. Поднимите сборную перемычку аккуратно поместите его на раствор, соблюдая выравнивание и уровень
3. Установите временную опору для эффективного переноса напряжений.

Рекомендация

1. Архитекторы должны предусмотреть использование сборных перемычек в своих проектах, делая оконные или дверные проемы на каменных стенах. Хотя это не всегда возможно из-за наличия колонн в важных областях.
2. В недорогих и массовых схемах застройки можно использовать сборные перемычки для экономии средств и сокращения времени доставки.
