1. Полезная информация
2. Перемычки для усиления дверного проема: правила установки и расчета

Очень ответственным этапом при проектировании здания является расчет перемычки над дверным или оконным проемом. Для того чтобы выполнить эту задачу нужно заранее определить, какой именно тип укрепления будет использован в данном случае. Также важными показателями является примерная нагрузка, оказываемая сверху и габариты проема. Рассмотрим подробнее этот вопрос.

Предназначение перемычек

Для того чтобы понимать, насколько важно произвести правильный расчет дверной перемычки, нужно выяснить для чего она вообще нужна. Готовый проем с виду имеет обрамление из одного и того же материала, но если заглянуть глубже, становиться очевидным, что верхняя его часть имеет дополнительное укрепление, оно выглядит зачастую как поперечный элемент, заходящий вглубь кладки по бокам, это и есть перемычка. Ее устройство должно просчитываться в самом начале строительства.

Функции этого элемента трудно недооценить, к ним можно отнести следующие задачи:

• Укрепление стеновой конструкции. Без усиления вся конструкция может завалиться, так как ей будет непросто выдержать колоссальную нагрузку при наличии пустоты снизу, особенно это актуально для несущих стен.
• Формирование проема. Перемычка создает сам проем, так как является по сути его верхней частью, в кирпичных домах она даже может задавать его итоговую форму.
• Создание основы для дальнейшего строительства. На данную конструкцию устанавливаются потолочные перекрытия и продолжение стены.

При строительстве дома одинаково важным является усиление проема в несущих стенах панельного, кирпичного, блокового или деревянного дома. Для этой цели могут применяться различные методы.

Основные разновидности

Для обустройства перемычки используются особо прочные материалы, они могут быть из той же категории, что и сама стена либо же кардинально отличаться от исходной конструкции. Главное условие – это обеспечение укрепления проема, а также равномерное распределение оказываемой нагрузки. Все это поможет откорректировать дальнейший расчет для конструкции в стене.

Для того чтобы укрепить проем в несущей стене панельного или любого другого дома могут использоваться такие материалы:

• железобетон;
• металл;
• деревянные балки.

В зависимости от выбранного варианта установка перемычек над проемом отличается в технологическом плане. Также следует выделить в отдельную категорию кирпичные конструкции, их следует рассмотреть более подробно.

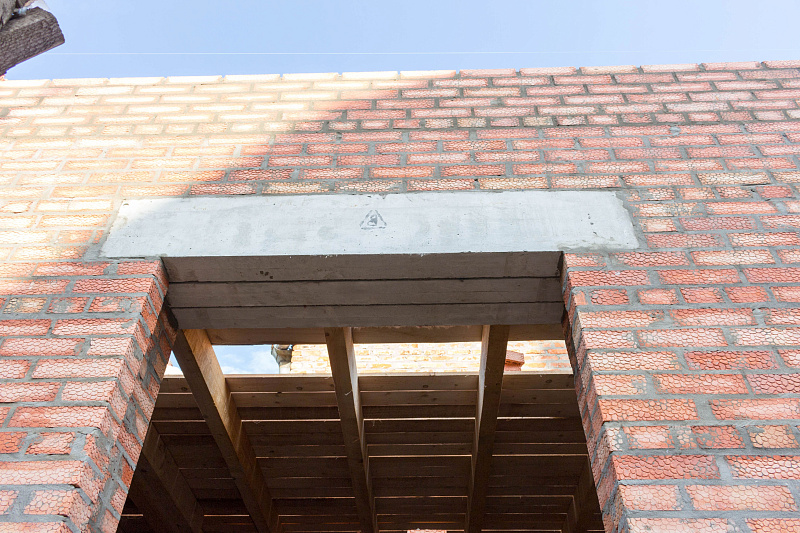

Железобетонная

Для усиления проема в несущей стене дома чаще всего используются железобетонные перемычки. Предварительно произведенный расчет позволяет определить какой именно элемент окажется наиболее подходящим в данном случае. Изготовить такое усиление проема можно непосредственно на месте, используя опалубку, арматуру и жидкий бетон.

Для ускорения процесса чаще всего применяются уже отлитые элементы. Для того чтобы закрепить их в несущей стене дополнительно рекомендуется использовать арматуру для укрепления боковин проема. Иными словами, металл закладывается на те участки, которые непосредственно контактируют с железобетонной деталью.

Основным требованием в этом случае является соблюдение правил установки. Перемычка должна полностью охватывать проем и заходить внутрь стенки примерно на 25 см. Точные требования определяются конкретным типом строения. Для каждого вида перемычки и его соотношения с шириной проема выведены особые стандарты.

В основном используются прямые изделия с металлическим наполнением. Однако, в отдельных случаях можно изготовить перемычку по заданному шаблону, которая будет повторять форму проема и при этом действовать, как усиление для несущей конструкции.

Расчет перемычки в стене

Точный расчет выполняется в процессе подготовки проекта. Для этого нужно учитывать специфику строительного материала, потенциальную нагрузку, оказываемую на проем и особенности самого сооружения. Основными параметрами для того чтобы произвести итоговый расчет усиления дверного проема в несущей стене являются:

• прочность: 1,12 * сопротивление детали * сопротивление материала;
• прогиб: нормативный момент * расчетная длина перемычки / (10 * момент инерции * модуль упругости материала) = 1/200;
• нагрузка, в том числе от верхней кладки и перекрытий: толщина проема * ширину проема * высоту кладки * удельный вес материала;
• момент сопротивления: расчетная нагрузка/8/расчетное сопротивление материала;
• момент инерции: глубина опирания перемычки * момент инерции материала * расчетная длина детали / (10 * модуль упругости материала).

Все параметры, необходимые для выполнения расчета следует находить по формулам в определенной последовательности. Данные для некоторых из них можно получить, проанализировав свойства используемых материалов и проектные данные для проема и дома в целом.

Опираясь на эти показатели можно получить итоговый результат, который и покажет все необходимые параметры для обустройства перемычки для проема несущей стенки дома. При соблюдении нормативов здание не будет проседать и будет вполне безопасным для его эксплуатации.

Решение по утеплению перемычек оконных и дверных проемов — ТЕХНОНИКОЛЬ

В адрес службы технической поддержки компании ТЕХНОНИКОЛЬ поступил запрос на разработку технического решения, позволяющего реализовать устройство перемычки над проемами без мостиков холода.

Предложенные решения:

Предлагаемое техническое решение по устройству перемычек над оконными и дверными проемами предназначено для применения в малоэтажном и гражданском строительстве при возведении несущих и самонесущие стеновых конструкций из каменных и армокаменных кладок. Решение разработано для различных видов перемычек над проемами, требующих доутепления в связи с недостаточным значением сопротивления теплопередаче конструкции.

Для предупреждения образования сплошного мостика холода предложены варианты решения:

• В конструкцию перемычки при ее устройстве из сборного железобетона вставляются термовкладыши из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON;
• При устройстве монолитной перемычки с использование U-образных элементов из пенобетона в полость U блока вставляется термовкладыш из XPS ТЕХНОНИКОЛЬ;
• При устройстве монолитной перемычки с применением съемной опалубки предлагается устройство теплового контура из XPS;
• Устройство несъемной опалубки с использованием в качестве стенок опалубки плит из экструзионного пенополистирола и универсальных стяжек ТЕХНОНИКОЛЬ в качестве связей.

Согласно данным произведенного расчета узлов оконных перемычек в программном комплексе HEAT (Приложение 1) использование в конструкции перемычки термовставок из эффективной теплоизоляции на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON обеспечивает соответствие санитарно-гигиеническим требованиям. Температура внутренней поверхности ограждающей конструкции должна определяться по результатам расчета температурных полей всех зон с теплотехнической неоднородностью или по результатам испытаний в климатической камере в аккредитованной лаборатории. Расчет показал, что температура на внутренней поверхности ограждающей конструкции с термовставками из XPS в зоне теплопроводных включений выше температуры точки росы.

Отливают перемычки заподлицо со стеной, подбивая съемную опалубку изнутри, снаружи и снизу или используют несъемную опалубку. Армируют перемычки в два ряда, по одному 12 мм стержню на каждые 60–80 мм толщины стены. В зависимости от длины пролёта, в нижний ряд армирования могут быть добавлены еще 2–3 прутка арматуры. Чтобы исключить миграцию тепла используют утеплитель с высокими теплоизолирующими свойствами и низким водопоглощением. Толщиной теплоизоляции 50–100 мм в зависимости от конструкции перемычки, при этом арматура распределяется таким образом, чтобы были обеспечены защитные слои.

Теплоизоляционный материал в данном техническом решении должен обладать минимальной теплопроводностью для минимизации толщины утепления и обеспечения заданного показателя сопротивления теплопередачи конструкции. XPS ТЕХНОНИКОЛЬ CARBON обеспечивает необходимую теплоизоляцию конструкции в частности и здания в целом без утяжеления конструкции. Экструзионный пенополистирол ТЕХНОНИКОЛЬ обладая высокими прочностными показателями обеспечивает сохранность проектного положения при использовании его в качестве несъемной опалубки. Данную технологию также удобно применять при устройстве надоконных перемычек сложной геометрической формы.

В качестве внешней отделки применяется система штукатурного фасада или кирпичная облицовка. В системе СФТК в качестве теплоизоляции применяется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO FAS, который имеет фрезерованную поверхность для повышения адгезии с клеевыми составами и негорючие минераловатные плиты ТЕХНОФАС в качестве противопожарные рассечек из по периметру проемов.

Состав конструкции, по данным техническим решениям.

Вариант 1

1. Конструкция стены
2. Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS CARBON ECO/PROF
3. Перемычка из сборного или монолитного жб
4. Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS CARBON ECO FAS
5. Каменная вата
6. Внешняя отделка фасада
7. Оконный/дверной блок

Вариант 2

1. Конструкция стены
2. Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS CARBON ECO/PROF
3. Универсальная стяжка ТЕХНОНИКОЛЬ
4. Перемычка из сборного или монолитного жб
5. Внешняя отделка фасада
6. Оконный/дверной блок

Вариант 3

1. Конструкция стены
2. Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS CARBON ECO/PROF
3. Перемычка из сборного или монолитного жб
4. Внешняя отделка фасада
5. Оконный/дверной блок

Вариант 4

1. Конструкция стены
2. Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS CARBON ECO/PROF
3. Перемычка из сборного или монолитного жб
4. Каменная вата
5. Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS CARBON ECO FAS
6. Внешняя отделка фасада
7. Оконный/дверной блок

Дверная перемычка Фотографии и изображения высокого разрешения

• Изображения

• Креатив

• Редакционные материалы

• Видео 9000 5

• Креативный

• Редакционный

• ТВОРЧЕСКИЙ
• РЕДАКЦИОННЫЙ
• ВИДЕО

СОРТИРОВАТЬ ПО

Лучшее соответствие

Новые

Самые старые

Самые популярные

ДИАПАЗОН ДАТ

Любая датаПоследние 24 часаПоследние 48 часовПоследние 72 часаПоследние 7 днейПоследние 30 днейПоследние 12 месяцаПользовательский диапазон дат

ТИП ЛИЦЕНЗИИ Безвозмездная

Управляемая правами

РФ и РМ

ОРИЕНТАЦИЯРАЗРЕШЕНИЕ ИЗОБРАЖЕНИЯЛЮДИЧИСЛО ЛЮДЕЙКОМПОЗИЦИЯЭТНИЧЕСКАЯ ПРИНАДЛЕЖНОСТЬСТИЛЬ ИЗОБРАЖЕНИЯФОТОГРАФЫСБОРНИКИ

Просмотр 34 5

дверная перемычка доступных фотографий и изображений или начните новый поиск, чтобы просмотреть больше фотографий и изображений.

викторианской террасы, дисбери, манчестер, великобритания-больше экстерьеров зданий ниже — дверная перемычка стоковые фотографии, фотографии и изображения без лицензионных платежейОтфильтрованный солнечный свет светит на две деревянные двери с бумажными изображениями богов ворот, красочными китайскими иероглифами на каждом косяке и декоративной тканью …aix: дверной проем с кариатидами — дверная перемычка: стоковые фотографии, фотографии и изображения без уплаты роялти — гаражные ворота из гофрированного железа — дверная перемычка Бесплатные фото и изображенияДверная перемычка святилища храма Ченнакешава — дверная перемычка стоковые фотографии, лицензионные фото и изображенияИзысканно отреставрированный кхмерский храм Прасат Хин Пхимай на северо-востоке Таиланда был построен где-то в 11 веке, примерно в то же время, что и… из красного кирпича значок магазина — дверная перемычка стоковые иллюстрациидом со старой резной дверной перемычкой в ​​аль-каср. — дверная перемычка стоковые фотографии, фотографии и изображения без лицензионных платежей изображение гаруды в храме преах ко (священный бык) в ангкоре, камбоджа перемычка: стоковые фотографии, фотографии и изображения без лицензионных платежей и заполненный дверной проем оранжевым свечением, исходящим из комнаты позади. город-призрак, колманскоп, намибия — стоковые фотографии, фотографии и изображения без уплаты роялти и колонизированная комната в заброшенном алмазном городе колманскоп на побережье Намибии. полноцветное изображение. — дверная перемычка: стоковые фотографии, лицензионные фотографии и изображениядверь и окно в комнату заброшенного дома в колманскопе, намибия. окна исписаны пальцами в пыли. полноцветное изображение. — дверная перемычка: стоковые фотографии, фотографии и изображения без уплаты роялти Традиционный дверной проем с фрамугами на площади Меррион, известной своей георгианской архитектурой, Дублин, Ирландия Площадь, известная своей георгианской архитектурой, Дублин, Ирландия полноцветное горизонтальное изображение — дверная перемычка: стоковые фотографии, фотографии и изображения без лицензионных платежейсумеречные солнечные лучи льются через окна, освещая кружащуюся пыль и песок, создавая почти эфирный эффект. старый жилой дом в колманскопе. Людериц, Намибия. полноцветное горизонтальное изображение. — дверная перемычка стоковые фотографии, лицензионные фото и изображения , Кампания, Италия, 12 век… Лев, побеги виноградной лозы и театральная маска, рельефы на перемычке центрального портала собора, Сесса Аурунка, Кампания, Италия, Кампания, Италия, 12 век… Аптека на ступеньках, Вршац, Сербия. Вход в столовую, Королевский Белый дворец, Белград, Сербия. Деталь арки входной двери на эдвардианских террасах, Ипсвич, Великобритания. дверной проем со старой деревянной перемычкой нуждается в ремонте. Осер, собор Сент-Этьен, центральная перемычка портала. Касл, Камбрия, 2007 г. Художник Алун Булл. остров Мозамбик, каменный город — дверная перемычка: стоковые фотографии, фотографии без уплаты роялти и изображения Скульптурный блок, IV династия, c2575-c2450BC. Фрагмент перемычки ложной двери гробницы госпожи Итет и ее мужа Нефермаата; часть а…Главный портал Мессинского собора, Сицилия. Италия, 15 век. Традиционная дверь дома в Панарее, Эолийские острова, Сицилия, Италия. храм бантеай срей в ангкоре в камбодже — дверная перемычка стоковые фотографии, фотографии и изображения без уплаты роялти Юссель, департамент Коррез, регион Лимузен, Франция дверь XVI века, раковина на. ..Coeurs sculptes sur un linteau de porte, Амбазак, Мон-д’Амбазак, департамент Верхняя Вена, регион Лимузен, Франция Скульптура сердца на притолоке а… Деревня Шатонеф, деталь дю Линто д’Юн Порт д’Эн Новель, типичный период Революции, l’ecu aux armes de la famille а… Верхний Рейн, Эгисхайм, один из самых красивых деревни во Франции, церкви Святых Петра и Павла, перестроенные в готическом стиле в 1220 г.,… Восточные Пиренеи, Сен-Андре де Соред, церковный портал, перемычка из римского мрамора, «евангелисты». Франция: Восточные Пиренеи,… Дверь 1771 года с перемычкой. Название Conques происходит от места в форме раковины, зазубренной рекой Уш и выходящей на… деревянную дверь в богато украшенной, кирпичной и плиточной дверной раме, севилья, испания — дверная перемычка стоковые изображения, без лицензионных платежей фото и изображениянегабаритная, богато украшенная металлическими шипами деревянная дверь, ронда, испания — дверная перемычка стоковые картинки, фото и изображения без уплаты роялти-фри деревянная дверь с металлическими шипами, ронда, испания — дверная перемычка стоковые картинки, фото и изображения без уплаты роялти Тайная вечеря и перемычка с изображением сцен из жизни Христа, входная дверь из древнего собора, созданная Ансерамо да. ..половина дверного проема — дверная перемычка стоковые картинки, фотографии и изображения без уплаты роялти бесплатные фото и изображенияприродный камень — дверная перемычка стоковые картинки, лицензионные фото и изображенияпарижская виньетка — дверная перемычка стоковые картинки, лицензионные фото и изображениязатененное лицо — дверная перемычка стоковые картинки, лицензионные фото и изображенияЖенщина стены — дверная перемычка сток картинки, лицензионные фото и изображениякаменный цветок — дверная перемычка стоковые картинки, фото и изображения без уплаты роялти бородатый камень — дверная перемычка стоковые картинки, лицензионные фото и изображенияптица и кошка, пиенца, италия — дверная перемычка стоковые картинки, лицензионные фото старый город пловдин, болгария — дверная перемычка стоковые фотографии, фотографии без уплаты роялти и изображенияth август 1973. экстерьер дома — дверная перемычка стоковые картинки, фотографии без уплаты роялти и изображения природа восстанавливает заброшенный дом — дверная перемычка стоковые картинки, фото и изображения без уплаты роялти и изображения 6

дверей — нужна ли перемычка? Нужно ли будет подпирать стену/крышу?

Задавать вопрос

спросил
1 год, 11 месяцев назад

Изменено
1 год, 2 месяца назад

Просмотрено
464 раза

Я хотел бы заменить окно своего гаража на французские двери, так как я хочу разместить там офис/мастерскую, а бокового доступа в настоящее время нет. Гараж у меня одностенный, кирпичный, 60-х годов постройки, над окном нет перемычки, только солдатский курс. У меня сложилось впечатление, что я должен поставить там перемычку, когда буду менять окно на дверь, однако установщик дверей, которого я пригласил посмотреть, сказал, что мне это не нужно, так как над солдатами больше нет кирпичной кладки.

Мой вопрос(ы): 1) это правильно, или я должен поставить перемычку? 2) Если мне нужно поставить перемычку, мне нужно будет подпирать стену/крышу или я могу просто убрать курс солдата и быстро вставить перемычку? Я предполагаю, что это будет зависеть от того, является ли стена несущей, поэтому я прикрепил фотографию крыши.

Будем признательны за любые советы. Заранее спасибо!

РЕДАКТИРОВАТЬ: Просто уточню: текущее окно имеет ширину 1800 мм, и французские двери, которые заменят его, будут такой же ширины. Удаление кирпича потребуется только от нижней части оконного проема до земли, а не по бокам.

Я добавил дополнительную фотографию, показывающую крупный план того, что находится над окном — надеюсь, это поможет.

Спасибо за все ваши ответы!

• двери
• окна
• несущие

5

Эскиз ниже поясняет мои предыдущие комментарии. В условиях, показанных слева, краевая балка (в сочетании с кладочной балкой ниже) была спроектирована так, чтобы поддерживать крышу, не вдавливая оконную/дверную раму внизу, поэтому вы можете заменить существующее окно/дверь без перемычки. .

На рисунке справа крыша может поддерживаться либо краевой балкой, как указано выше, либо несущей стеной внизу (с короткой кладочной балкой над проемом), поэтому вам нужно выяснить, какая система поддержки текущая стена попадает в. Вам может потребоваться перемычка, а может и не потребоваться, в зависимости от прочности краевой балки и конфигурации кладочной балки (полная или частичная над проемом), с которой лучше справиться инженеру.

Да, в любом случае вам нужно будет установить подпорки для поддержки крыши в целях безопасности. Я уберу и заменю кирпичи поверх проема, если это не сплошная балка.
