Система материалов Пенетрон состоит из:

– шести «главных» средств: Пенетрон, Пенекрит, Пенебар, Пенетрон Адмикс, Пенеплаг и Ватерплаг;

– материалов для восстановления поврежденных бетонных поверхностей: Скрепа М500, Скрепа М600, Скрепа М700 и Скрепа 2К;

– инъекционных смол: ПенеСплитСил и ПенеПурФом, а также их разновидностей и катализаторов.

Практически всегда для качественного выполнения работ по гидроизоляции необходимо использовать не один тип материала, а несколько. Специально для того, чтобы быстро просчитать необходимое количество того или иного материала ниже приведен расход всех материалов Пенетрон, а также указаны некоторые особенности работы с ними.

Пенетрон – основополагающий, редко использующийся самостоятельно, материал в линейке средств Пенетрон. Назначение – проникающая гидроизоляция бетонных поверхностей. Также используется в качестве грунтующего состава при работе с другими материалами Пенетрон. При обработке поверхности смесь всегда наносится в два слоя. Если же Пенетрон выступает как грунтовка, то материал наносится по типу сендвич: Пенетрон – основное средство – Пенетрон.

Расход Пенетрона при нанесении в два слоя в среднем составляет 1 кг сухой смеси на 1 кв.м.

Если поверхность плохо увлажнена, неоднородная, с кавернами и выбоинами – расход увеличивается до 1,1 кг/кв.м. На структурно ровной и хорошо пропитанной водой поверхности расход уменьшается до 0,8 кг/кв.м.

Например, для обработки поверхности площадью 25 кв.м потребуется 25 кг сухой смеси Пенетрон.

При сознательном снижении расхода существенно снижается эффективность материала. Это связано с принципами работы материала: проникновение активной химической составляющей возможно только в случае возникновения разницы химических потенциалов на поверхности и внутри тела бетона обрабатываемых участков. Следовательно, чем меньше химии будет находиться на поверхности, тем слабее будет происходить процесс пенетрации.

Пенекрит – материал для изоляции швов, стыков и примыканий. Перед использованием Пенекрита обрабатываемый участок обязательно расширяется с помощью УШМ и отбойных молотков до состояния П-образной штробы с размерами 25х25 мм. При таком сечении штробы расход материала составляет в среднем 1,8 кг/п.м. Расход пропорционально изменяется в большую или меньшую сторону в зависимости от размера штробы. Минимально допустимый размер штробы, заполнение Пенекритом которой будет эффетивно, составляет 20х20 мм.

Пенебар – достаточно простой в использовании материал. Жгут размещается в области рабочего шва бетонирования на этапе строительства и ОБЯЗАТЕЛЬНО фиксируется сеткой и дюбелями. Следует избегать контакта Пенебара с арматурой конструкции. Немаловажный момент: жгут должен располагаться не ближе 5 см от крайних точек в конструкции.

Нельзя выкручивать, разрезать вдоль длины и снимать уже установленный жгут.

Пенеплаг, Ватерплаг – материалы быстрого реагирования. Основное их назначение – мгновенное устранение течей. Материалы быстро застывают, поэтому замешивать необходимо то количество, которое может быть выработано за время жизни смеси: Пенеплаг схватывается за 40 секунд, Ватерплаг – за 3 минуты.

Расход Ватерплага и Пенеплага составляет 1,9 кг сухой смеси на 1 куб.дм объема готовой смеси.

Пенетрон Адмикс – гидроизолирующая добавка в бетон. Вводится в бетон в виде водного раствора (пропорции водного состава приведены в Технологическом Регламенте). Причина, по которой нельзя всыпать Пенетрон Адмикс в сухом виде, описана в статье «Почему материалы Пенетрон не всегда эффективны?»

В ситуациях, когда точный рецепт бетонной смеси неизвестен, добавка вводится в количестве 4 кг на 1 куб.м. бетона.

Если рецептура бетона известна, расчетное количество добавления материала Пенетрон Адмикс составляет 1% от сухой массы цемента.

Например:

1 куб.м бетона марки М350 содержит, в зависимости от марки цемента, от 350 до 420 кг цемента; 1% составит 3,5-4,2 кг, следовательно, потребность в добавке составляет 3,5-4,2 кг/куб. м.

Скрепа М500 Ремонтная, Скрепа М700 Конструкционная – сухие строительные ремонтные объемно-восстановительные конструкционные смеси. Скрепа М500 и Скрепа М700 похожи по своим характеристикам и применяются для восстановления разрушенных участков бетона. Расход у этих материалов составляет 1,8 кг/кв.м при толщине слоя в 1 мм. Эффективная толщина слоя составляет 10-15 мм.

Скрепа М600 Инъекционная – в зависимости от вида работ, возможно приготовить составы материала с разными физическими характеристиками: от пластичной до текучей. Для получения пластичной смеси на 1 кг смеси добавляется 250 мл воды, для пластично-жидкой консистенции – 300 мл воды, чтобы приготовить высокотекучий состав для инъектирования пустот, понадобится 400 мл воды.

В зависимости от консистенции раствора, расход сухой смеси меняется от 1,5 до 1,7 кг на 1 куб.дм готового раствора.

Скрепа 2К – эластичная двухкомпонентная цементная мембрана, предназначена для обмазочной гидроизоляции любых, а не только цементосодержащих, поверхностей. Расход готовой смеси составляет 4-4,5 кг/кв.м в зависимости от структуры обрабатываемой поверхности.

ПенеСплитСил, ПенеПурФом – инъекционные материалы. Расход материалов рассчитывается в зависимости от объема полости и плотности обрабатываемой поверхности.

Расход на каждом объекте индивидуален и устанавливается опытным путем, методом пробной прокачки тестовых участков.

В случае несоблюдения технологии выполнения, расход может увеличиться. Внимательно ознакомьтесь с инструкцией по использованию материалов перед началом гидроизоляционных работ.

Технология применения проникающей гидроизоляции

Главная / Проникающая гидроизоляция Пенетрон — технология применения

Оглавление:

1. Поверхность бетона – предварительная подготовка
2. Как правильно приготовить состав?
   1. 2.1 «Пенетрон»
   2. 2.2 «Пенекрит»
   3. 2.3 «Пенетрон Адмикс»
   4. 2.4 «Ватерплаг» («Пенеплаг»)
3. Что из себя представляет процедура гидроизоляция трещин, стыков и швов?
4. Гидроизоляция поверхности из бетона
5. Последующий уход за поверхностью
6. Облицовка декоративным слоем
7. Контроль качества проделанных работ

Поверхность бетона – предварительная подготовка

Качественная проникающая гидроизоляция Пенетроном начинается с очистки поверхности от различных загрязнителей, которые не дают возможности активным химическим компонентам проникнуть в структуру бетона. С обрабатываемой поверхности удаляются:

• Плитка;
• Штукатурка;
• Высолы;
• Цементное молоко;
• Торкреты;
• Нефтепродукты;
• Пыль и обычная грязь.

Избавиться от инородных тел поможет обычная металлическая щетка или же водоструйный аппарат. Поверхность с гладкой и шлифованной структурой, дополнительно обрабатываются уксусным раствором (10 %), спустя 60 минут промываются водой. В завершении очистки, следует убрать с бетона всю лишнюю воду.

Далее, выполняются «П»-образные углубления вокруг:

1. Мест где проходят коммуникации;
2. Примыканий;
3. Стыков и сопряжений;
4. Швов и трещин.

Произведенные углубления очищаются щеткой по металлу, а рыхлый верхний слой в поврежденных местах – удаляется.

Полость напорной течи углубляется на 0.5 см (не меньше). Отслоившийся и непрочный бетон, полностью извлекаются. В разрезе полость, должна напоминать хвост ласточки. То есть, внутренняя ее часть должна быть больше, нежели наружная.

Важно! Бетон предварительно пропитывается водой на максимальную глубину! Проникающая гидроизоляция Пенетрон, ложится исключительно на влажную поверхность!

Читайте также статью «Как правильно сделать гидроизоляцию фундамента?».

Как правильно приготовить состав?

«Пенетрон»

Материалы для гидроизоляции «Пенетрон» в количестве 1 кг перемешиваются с 0.4 литрами воды (на две части смеси приходится одна воды).

При замесе вода добавляется к сухому составу, иначе он будет неоднородный!

Приготовление осуществляется с помощью дрели на низких оборотах или же ручным способом.

Итоговый вид смеси, по консистенции, должен напоминать сметану. Раствор готовится с таким расчетом, чтобы использовать всю смесь «Пенетрон» в ближайшие 30 минут. При замешивании большего количества, смесь попросту затвердеет и переведется, так как повторно разбавлять ее нельзя. На один квадратный метр требуется в районе 0.8-1.2 кг сухого продукта.

«Пенекрит»

Один килограмм гидроизоляции смешивают с 0. 2 литрами воды. Другими словами, 1 (вода) к 4 («Пенекрит»).

Вода вливается в сухую смесь, а не наоборот!

В результате должен получиться раствор густой консистенции, напоминающий пластилин. Обязательно нужно учитывать, что добавление воды повторно – запрещено. Поэтому, готовится определенная доза, которую удастся выработать в течении получаса. Все это время пластилинообразный состав должен подвергаться периодичному перемешиванию. Сухой смеси на один погонный метр, при размере штраба 20Х20, уходит 1.8 кг.

«Пенетрон Адмикс»

В бетонный раствор добавляют материал с расчетом в 1% от цементной массы.

Важно! Исключается добавление сухого Пенетрона Адмикса в бетонную смесь! Для получения однородного состава важно вливать приготовленный заранее раствор!

• Замешивание по месту использования

  Сухой состав в необходимом количестве добавляется в бетономешалку. Далее, добавляется около 65% требуемой дозы воды и половина необходимого количества песка и щебня (заполнителя). Для равномерного распределения всех компонентов, они перемешиваются 2-3 минуты. Далее, в раствор засыпается цемент, оставшийся заполнитель и вода. Полученная смесь снова перемешивается на протяжении 5 минут.

• Приготовление при добавлении в бетоновоз

  Необходимая доза материала (1.5 части) перемешивается с водой (одна часть). Таким образом, образовывается раствор слабой концентрации.

  В сухой состав добавляется вода, другие варианты исключаются!

  Хорошо перемешать дрелью на низких оборотах состав, который затем вливается в бетономешалку и перемешивается еще 5 минут.

«Ватерплаг» («Пенеплаг»)

На килограмм сухого компонента, добавляют 150 грамм воды и перемешивают. По объему это – одна водная часть на шесть частей строительной смеси.

Вода добавляется в сухой состав!

Пропорции изменяются, исходя от напора течи. При активной течи дозировку нужно изменить. По объему получится: на 7 частей «Ватерплага» – одна воды. При этом оптимальной считается температура жидкости +20 градусов. Внешний вид готовой смеси можно описать, как «сухая земля». В связи с тем, что схватывание раствора происходит моментально, приготавливать рекомендуется дозу, которую удастся потратить за полминуты.

Что из себя представляет процедура гидроизоляция трещин, стыков и швов?

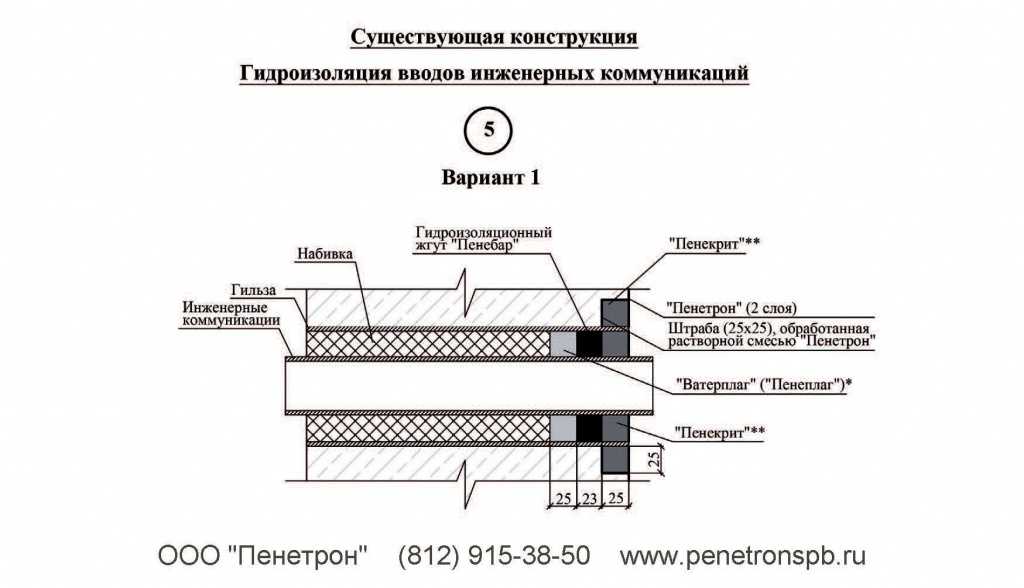

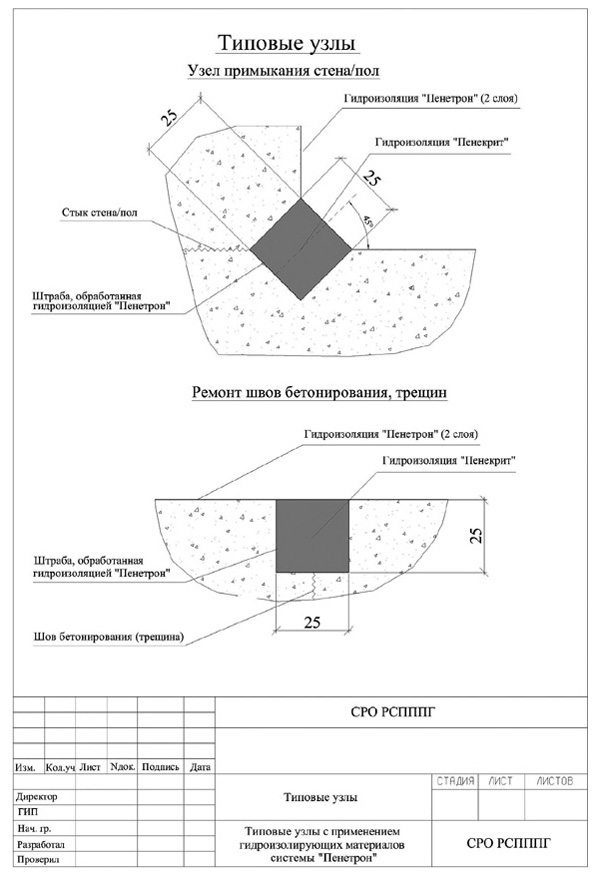

Сопряжения, стыки, места ввода коммуникаций, а также трещины, стыки и швы – это участки, где проникающая гидроизоляция «Пенетрон» наиболее эффективна.

Предварительно подготовленная штраба обязательно увлажняется, после чего грунтуется одним слоем химической смеси.

Расход сухого материала составляет 100 грамм на один погонный метр углубления, при его размере 20Х20 мм.

Спустя два часа после использования раствора «Пенетрон», штраб заполняется «Пенекритом».

Обратите внимание! Максимально допустимая толщина слоя, в случае с «Пенекритом», наносимая за раз, должна быть менее 30 мм.

Когда глубина штрабы превышает допустимую толщину слоя, готовая смесь наполняется чистым щебнем, не более чем 10 мм фракцией (максимум 50% от общего объема), либо же наносится в несколько приемов.

Не ранее, чем через два часа, штраба, заполненная «Пенекритом», а также площадь вокруг нее, увлажняется, после чего обрабатывается двумя слоями «Пенетрона». Затягивать с последующей процедурой также не стоит, максимально допустимое время перерыва между процессами составляет 6 часов.

Гидроизоляция поверхности из бетона

Абсолютно все бетонные поверхности (горизонтальные, вертикальные и потолочные), подвергаются обработке составом «Пентрон».

Приготовленная смесь наносится в два слоя на заранее подготовленное основание синтетической кисточкой. Фиксированный расход сухого состава выглядит так: 0,4-0,6 кг/м2 на каждый отдельный слой, либо же 0,8-1,2 кг/м2 на общую их площадь.

Когда первый слой нанесен, по истечению 120 минут (не раньше), производят увлажнение поверхности и приступают к работе над слоем №2. Исключается продолжение работ спустя шесть часов после начала работ над слоем №1.

Важно! Материалом «Пенекрит» производится изолирование таких участков, как швы, стыки и примыкания, трещины, а также места ввода коммуникаций.

Последующий уход за поверхностью

Площадь, к которой применялись химические средства, требуется оградить от осадков и любых механических воздействий на протяжении 72 часов. В это же время, температура окружающего воздуха не должна опускаться ниже +5 градусов.

Кроме того, следует поддерживать влажность обработанной поверхности все трое суток. Осуществить данное действие можно обычным распылением воды, либо накрытием бетона пленкой из полиэтилена или влажной тканью (желательно грубой).

Облицовка декоративным слоем

Работы по нанесению отделочных и окрасочных материалов, а также облицовку камня и плитки, не рекомендуется осуществлять раньше 28 суток с момента обработки поверхности.

Прежде, чем будут проведены процедуры по нанесению декоративного слоя на конструкцию, к которой была применена проникающая гидроизоляция «Пенетрон», ее необходимо очистить щеткой по металлу или водоструйным аппаратом высокого давления – это существенно улучшит сцепление материалов.

Контроль качества проделанных работ

В первую очередь, нужно произвести тщательный осмотр. Поверхность должна быть ровной, без пропусков. Спустя 24 часа после проведения гидроизоляции, признаки шелушения на поверхности должны отсутствовать.

Когда с момента проведения гидроизоляции бетонных и железобетонных объектов прошло 28 суток, выполняется проверка качества проведенных работ.

С помощью прибора «АГАМА», определяется водонепроницаемость бетона, происходит это быстрым способом, исключающим любые разрушения. В разделе «Нормативно-Техническая Документация» описаны все возможные варианты проведения подобных процедур.

Аппарат «ОМШ-1» осуществляет проверку ударными импульсами. С его помощью устанавливается прочность конструкции. Данный способ – ускоренный, он исключает возможность какого-либо разрушения при тестировании.

Абсолютно все изменения фиксируются в журнале по техническому контролю от самого начала работ, до 28 суток спустя их проведения.

Пенетрон Торкрет-гидроизоляция – глобальное решение

Технология ПЕНЕТРОН в сочетании с использованием «дизайнерских смесей» и индивидуальной укладкой специалистами открывает новые горизонты для ключевых применений гидроизоляции.

Непроницаемость и долговечность бетона — для набрызг-бетона, торкретбетона или торкретбетона — были важными улучшениями производительности для производителей специальных материалов и компаний, занимающихся нанесением материалов, которые всегда находятся в поиске водонепроницаемых и прочных структурных облицовок для многих типов герметизации в подземных или гидравлических средах. .

Способность PENETRON ADMIX Enhanced Shotcrete (PAES) проникать во всю толщину бетонной конструкции является ключевым компонентом для гидроизоляции матрицы торкретбетона. Он реагирует с водой и различными минеральными соединениями, присутствующими в смесях, с образованием нерастворимой нитевидной кристаллической структуры гидрата силиката кальция (CSH), которая закупоривает поры, капилляры и трещины. Способность PAES к «самовосстановлению» остается активной с течением времени, реагируя на любую влагу и/или воду, присутствующую в подземных сооружениях и гидротехнических сооружениях, чтобы обеспечить водонепроницаемость матрицы.

Благодаря этой эксклюзивной и высокоэффективной формуле реактивных гидрофильных компонентов усовершенствованный торкрет-бетон PENETRON ADMIX (PAES) резко снижает проницаемость торкрет-бетона и растрескивание из-за термического напряжения и воздействия циклов замерзания/оттаивания. Это повышает эксплуатационные характеристики матрицы с самого начала при набрызге бетона. Он остается активным с течением времени и ускоряет монтажные операции, обеспечивая долговечность конструкции защитной оболочки.

Существует много важных типов применения: конструкционный торкретбетон или торкретбетон для обновления туннелей, подземных переходов, гидравлических трубопроводов, дамб и открытых каналов. Сюда также относится набрызг-бетон, используемый в подземных опорных конструкциях, таких как диафрагмы, сваи и микросваи.

Туннели и гаражи в Италии

По результатам проектов в США, Скандинавии, Южной Америке и на Ближнем Востоке в Италии было проведено несколько испытаний, которые привели к дальнейшим важным проектам. Энрико-Мария Гастальдо Брак, управляющий директор PENETRON Italia, объясняет: «Система PENETRON — это революционная технология внутренней капиллярной гидроизоляции и повышения долговечности бетона. Благодаря успешному использованию в ключевых проектах, таких как тоннель Миттвальд в Брессаноне на севере Италии, он завоевал признание среди инженеров в Италии».

Миттевальдский тоннель был восстановлен путем гидропескоструйной обработки с удалением 10-15-сантиметрового слоя изношенного бетона с последующей установкой новой дренажной системы строительных швов для защиты крышки тоннеля от гидростатического давления. Пескоструйный слой был восстановлен с помощью усовершенствованного торкретбетона PENETRON ADMIX (PAES), который полностью остановил проникновение воды и облегчил поступление воды в новую дренажную систему.

PENETRON Italia также завершила несколько важных строительных проектов в Риме, усовершенствовав смеси и методы нанесения:

• Пьяцца Кавур
• Виа ди Донна Олимпия (влияние кристаллизации с течением времени)
• Туннель Кассия-Монте Марио
• Подземные автостоянки Viale Oceano Pacifico и Via Delle Medaglie D’Oro

Больше туннелей в Швеции

Железнодорожный транспорт является приоритетным направлением в Швеции, и создание высокоскоростного железнодорожного сообщения потребовало модернизации различных туннелей на Ботнической линии и исторической железной дороге Одалс, расположенных к северу от Стокгольма на побережье Балтийского моря. Спецификации проекта для 45-километровых (28 миль) туннелей были чрезвычайно строгими, с нулевым загрязнением и загрязнением грунтовых вод. Во многих местах использование ПВХ-мембраны для облицовки стен туннеля было невозможно из-за нехватки места. Был разработан специальный усиленный торкрет-бетон PENETRON ADMIX (PAES), и результаты были тщательно оценены. Приложение имело всеобъемлющий успех; даже ранее сильно протекавшие строительные швы оставались абсолютно сухими.

Также были успешно гидроизолированы автомобильные туннели Фрёсви и Ульбро на трассе 18 (E18) за пределами Стокгольма. PENETRON ADMIX Enhanced Shotcrete (PAES) был нанесен методом мокрого торкретирования одним распылением с толщиной слоя 150 мм.

Борьба с океаном в Австралии

Серьезные протечки воды в существующем набрызгбетоне и бетоне торгового центра Miami One потребовали высокоэффективного гидроизоляционного материала, чтобы гарантировать, что двухуровневый подвал останется сухим. Поскольку использовалась менее эффективная добавка, для гидроизоляции более 2000 м3 бетона и 600 м3 торкретбетона был применен PENETRON ADMIX Enhanced Shotcrete (PAES); эти сооружения были расположены всего в 150 м от пляжа. После обработки все протечки прекратились, а элеваторные приямки, фундаментные плиты и набрызг-бетонированные подпорные стенки остались сухими.

Резервуары, туннели и автомагистрали

Многочисленные проекты в США также подтвердили эффективность торкретбетона PENETRON ADMIX Enhanced Shotcrete (PAES) для повышения долговечности торкретбетонной матрицы для наземных и подземных конструкций. Например, город Харрисонбург, штат Вирджиния, решил обработать новые резервуары для воды Grandview (основной резервуар на восемь миллионов галлонов, еще один резервуар на пять миллионов галлонов и меньший резервуар на 600 000 галлонов) с помощью системы PAES в процессе торкретирования. Это обеспечило бетону очень низкие характеристики проницаемости и защиту от коррозии, необходимую для предварительно напряженных тросов и арматуры, используемых в конструкции предварительно напряженного резервуара.

Первоначально спроектированный для железнодорожного транспорта, 110-летний пешеходный и велосипедный туннель National Bikeway страдал от плохого дренажа и поврежденной облицовки. Это затруднило движение с опасной протечкой воды и скоплением льда. На существующую конструкцию и на новую армированную облицовку туннеля была нанесена смесь PENETRON ADMIX Enhanced Shotcrete (PAES) для устранения всех утечек.

Кислотный дренаж шахты был проблемой при строительстве соединителя шоссе Gateway в Фэрмонте, Западная Вирджиния. Подразделение автомобильных дорог Западной Вирджинии разработало смесь PAES и пневматически нанесло ее на все подземные дренажные сооружения для защиты от химического воздействия и коррозии.

Кристофер Чен (Christopher Chen), директор The PENETRON Group International, резюмирует: «Система PENETRON ADMIX Enhanced Shotcrete (PAES) для множества применений торкрет-бетона предоставляет проектным группам надежное и успешное решение. PAES не только обеспечивает более тонкое нанесение и, зачастую, отказ от традиционных гидроизоляционных каналов и вкладышей, но также помогает сэкономить деньги на материальных затратах и ​​ускорить график проекта. Одним из самых больших преимуществ системы PAES является поддержка, которую мы предлагаем, чтобы адаптировать систему к каждому отдельному проекту, обеспечивая высочайший уровень успеха».
