Дорогие друзья и посетители сайта “Самоделкин друг” сегодня мы с вами рассмотрим, как сложить печь-ракету из 21 кирпича своими руками. Кирпич использовался б/у, так что печь полностью бесплатная и бюджетная) Недавно был в деревне и решил в свободное от отдыха время)) заняться постройкой печи во дворе дома. За основу была взята всем известная печь-ракета имеющая на сегодняшний день множество разновидностей по форме и конструкции, но суть ее везде одинакова -это реактивная тяга)

Печь на улице помогает разгрузить кухонную плиту (особенно в летнее жаркое время, когда на кухне и без того душно) Еще один неоспоримый плюс данной печи в ее экономичности при расходовании дров, за счет дожигания дымовых газов в камере сгорания. Выходя в рабочий режим печь не дымит, тоесть дым сгорает без остатка и при этом повышает КПД печи.

Печь-ракету я сложил не более чем за 5 минут из имевшегося в наличии б/у кирпича, все очень просто и под силу всем без исключения. Вначале выкладываем основание, делая ровную площадку, затем берем половинку кирпича и укладываем в левый угол + 3 кирпич. Следующий ряд формируем отверстие для закладки дров и доступа воздуха. А далее проще простого)) кладется обычная кирпичная труба. Чтоб конкретно разобраться давайте рассмотрим пошаговые фото и видео.

Материалы

  1. красный керамический кирпич б/у

Инструменты

  1. умелые руки))

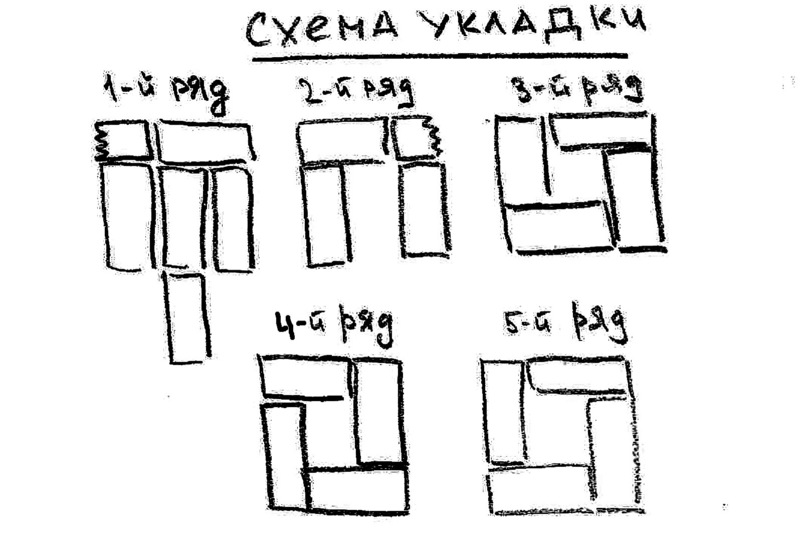

Пошаговая инструкция по кладке печи-ракеты из кирпича своими руками.



Exif_JPEG_420

Выложил основание из кирпича. использовал самый “убитый” со сколами и трещинами, на устойчивость конструкции это не как не повлияет ))

Первый ряд из трех кирпичей и одной половинки, кладем ее в левый угол.

Перекладываем и формируем полость для закладки дров и доступа воздуха.

Вот такая топка получается))

Далее просто кладем печную трубу, перекладывая кирпич делая связку.

Все готово) В верхнюю часть ставим конфорку и разводим огонь.

Так же можете посмотреть видео, там более подробно рассказан и показан весь процесс кладки печи, все тонкости и нюансы. Приятного просмотра друзья!

0 Points

Хорошая оценка Плохая оценка



Рейтинг

( Пока оценок нет )

ПЕЧЬ РЕАКТИВНАЯ ПЕЧЬ-РАКЕТА

Понравилась статья? Поделиться с друзьями:

Печь для бани из кирпича своими руками

Жар, пар, все то, что мы так ценим в банях, – все это создается печью. Поэтому к постройке печки следует подойти с должной тщательностью. Зарекомендовавший себя и проверенный вариант – банная печь из кирпича. В этой статье мы рассмотрим такие печи и выясним, как сделать печь в баню из кирпича своими руками.

Выбор материалов и чертежей

Что касается кирпича, из которого вы будете выкладывать печь – кирпич может быть обычным, среднего качества. Однако обратите внимание на размеры кирпичей: если они не будут совпадать со стандартными, то во избежание слишком большого размера соединительных швов придется сокращать размеры печи.

Будет хорошо, если вы выложите топку специальным огнеупорным шамотным кирпичом. Такой кирпич предназначен для использования при высоких температурах, и подходит даже для промышленных печей, где температуры гораздо выше, чем в бане. Он не растрескивается и не теряет прочность от нагрева. Единственный его минус – более высокая цена.

О чертежах. Чертежи печи – так называемая порядовка, схема, где последовательно показано обустройство каждого ряда (слоя) печи снизу вверх, и указано расположение каждого кирпича. Такой подход очень упрощает строительство печи, и маленькая печка для бани из кирпича становится ненамного сложнее, чем сборка конструктора.

Проведите необходимые замеры, прикиньте возможные габариты будущей печи, а затем подберите подходящую порядовку с учетом функциональности, которая вам требуется от печи, и других особенностей конкретной схемы.

О функциональности печи. Банная печь из кирпича может не только прогревать помещение и давать пар, но и нагревать воду, и выполнять различные другие задачи. Кроме этого, можно оборудовать в ней различные “удобства” вроде места для хранения печного инвентаря, дров и т.д. Однако без необходимого уровня понимания не рекомендуется вносить серьезные изменения в конструкцию печи – кроме того, что она может работать не так, как планировалось, она является достаточно опасным устройством – ведь в ней используется открытое пламя.

Это интересно:

Кирпичная баня своими руками.

Технические характеристики шамотного кирпича.

Подготовка фундамента

Поскольку кирпичная печь для бани является весьма массивной конструкцией, для нее необходим фундамент – в противном случае она будет проседать, перекашиваться и т.д. Не рекомендуется использовать общий фундамент для самой бани и для печи. Идеальным вариантом будет ленточный фундамент для бани, и цельнолитой (из бетона) – для печи.

Прежде всего необходимо подготовить котлован. Глубина котлована должна быть больше, чем граница промерзания грунта. В большинстве регионов достаточно 0.7-1 метра. Ширина – несколько больше, чем размеры печи, около 5см с каждой стороны. Котлован должен немного расширяться вниз.

Дно котлована засыпается песком – слой песка должен быть около 15см. Песок заливается водой, чтобы он полностью пропитался. После того, как он перестанет давать усадку, сверху он засыпается щебнем и битым кирпичом толщиной около 20см.

После этого подготавливается опалубка и устанавливается армированный каркас. Подготавливается бетон и заливается в котлован. Затем опалубка демонтируется (ее место следует обложить гравием или крупным песком).

После застывания бетона на него укладывается два-три слоя рубероида, а на них – промежуточный ряд кирпичей, который также укрывается рубероидом. После этого можно приступать к кладке самой печи.

Подготовка раствора

Используется глиняно-песчаный раствор. Глина должна быть чистой, без примесей. В течение двух-трех суток ее следует размочить в воде, чтобы облегчить работу. Затем в глину добавляется вода и насыпается чистый песок. Рекомендуется использовать горные пески – их острые края обеспечивают лучшее сцепление, чем округлые края речных песчинок. Соотношение глины к песку – 1 к 1.

Раствор тщательно перемешивается, например, перфоратором. Консистенция раствора – как сметана. Раствор не должен содержать комков и прочих посторонних включений, должен быть однородным. От его качества зависит долговечность и надежность печи, поэтому рекомендуем тщательнее отнестись к приготовлению раствора.

Сразу большие количества замешивать не стоит – спешка не нужна, а долго не использующийся раствор теряет свои качества.

Начало кладки

Все кирпичи при укладке печи следует смачивать водой.
Первый ряд кладется на гидроизоляционный слой. Затем проверяется угол стыковки: он должен быть строго прямым. Толщина швов между кирпичами не должна превышать 3-5мм. Чтобы кирпичи плотно прилегали друг к другу, следует сделать качественный раствор. Аналогично, в соответствии с порядовкой, кладется второй и третий ряд. Каждый кирпич должен лежать на стыке двух кирпичей снизу. Дверца для поддувала обычно устанавливается на третьем ряду (однако возможны и иные варианты – все зависит от порядовки; далее мы рассматриваем типовую порядовку). Она крепится с помощью стальных полосок или оцинкованной проволоки толщиной около 3мм. Возможно, в кирпичах придется сделать небольшие углубления.

Перед укладкой следующего ряда вновь проверьте ровность стен и прямоту углов.

В четвертом ряду закладывается колодец для золы и колосники. Для установки колосников в кирпичах делаются углубления с учетом возможного теплового расширения колосника – около сантиметра в каждую сторону. Заднюю стенку под колосником рекомендуется скруглить, чтобы обеспечить минимальное сопротивление воздуху.

На шестом ряду монтируется топочная дверка – она устанавливается так же, как и дверка поддувала. Обычно используются дверцы из чугуна – они прочные и огнеупорные.

Восьмой ряд кладется с перегородкой – с нее будет начинаться дымоход. Укладка идет таким образом примерно до 14 ряда, где закладываются швеллеры (металлические П-образные профили, обыкновенно используемые для строительства).

Если кладется кирпичная печь в баню с баком для воды – в передней стенке делается проем для него.

Дверца для пара устанавливается в 19 ряду. Затем для скрепления 20 и 21 рядов кладутся полоски из мягкой стали, а 21 рядом уже закрывается дверка для выхода пара и устанавливается емкость для горячей воды. Обкладка емкости кирпичом должна быть максимально плотной.

Рекомендуем эти статьи:

Стандартные размеры печного кирпича.

Как правильно обложить банную железную печь кирпичом?

Установка дымохода

Труба подбирается в зависимости от конструкции самой печи, обыкновенно это указывается в чертежах. Массивная кирпичная печка для бани требует достаточно объемного дымохода, для более компактных печей – дымоходы поменьше. Толщина стенок дымохода должна быть не менее, чем полкирпича. То же самое справедливо и для диаметра дымовых проходов.

Сама укладка дымохода достаточно проста, однако следует обратить внимание на раствор. Не используйте глиняный раствор – он будет разрушаться под воздействием осадков и образующегося в трубе конденсата. Для трубы подойдет цементный либо известковый раствор.

Трубы должна выступать над поверхностью крыши не менее, чем на полметра.

Пожаробезопасность

Ей следует уделить внимание, поскольку кирпичные банные печи довольно часто являются источником возгораний. Достаточно знать несложные правила:

  • Расстояние между печью и возгораемыми поверхностями – не менее полуметра;
  • Расстояние между кирпичным дымоходом и деревянными элементами крыши (стропилами, обшивкой) – не менее 10см. Щель обкладывается куском оцинкованной стали.
  • На полу монтируется металлический лист, который будет защищать пол от попадающих на него горящих углей.

Зная эти принципы, можно смело выбирать подходящий проект и приступать к постройке банной печи.

После завершения работ печь сушится и протапливается небольшими количествами дров. Затем – штукатурка, облицовка плиткой и т.д.

Как видите, сложить печь для бани из кирпича своими руками – это довольно просто. Главное – правильно рассчитать все параметры и работать аккуратно.
