чертежи, 31 фото пошаговой сборки печи

Самодельная печь на отработанном масле: чертежи, размеры, фото изготовления и подробное описание самодельной печи на отработке своими руками.

Представляем Вашему вниманию очередную самоделку умельца Глеба, на этот раз он сделал печь работающую на отработке. Получилась довольно удобная и практичная конструкция, далее фото пошагового изготовления с описанием от автора.

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Для всего этого из квадратной трубы сварил раму:

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

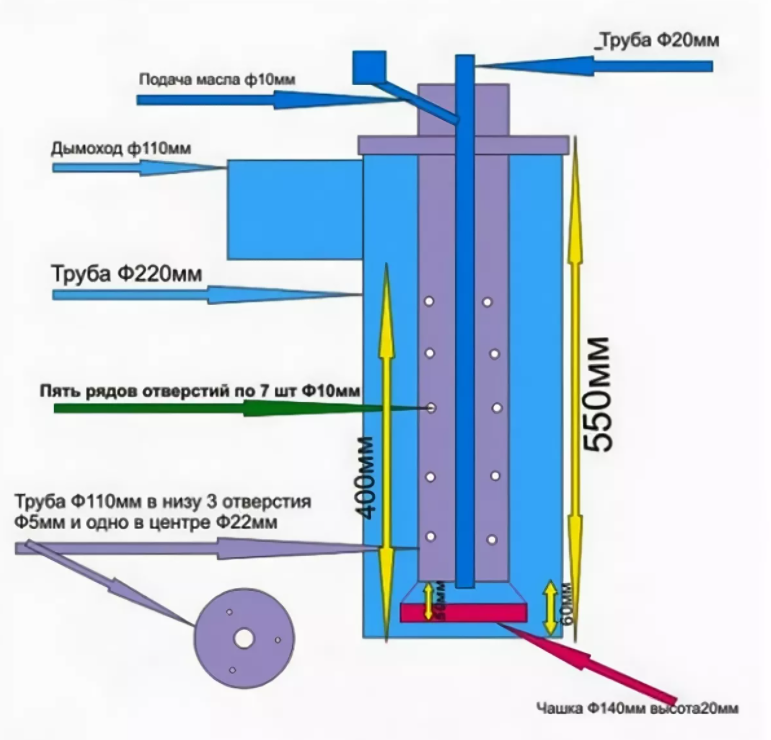

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь.
