Разборная ракетная печь своими руками (51 фото+описание изготовления)

Самодельная походная ракетная печь своими руками из профильной трубы: размеры, фото и подробное описание изготовления.

Приветствую! Самоделка, которую я сегодня опишу, придется по вкусу любителям отдыха на природе. Как вы уже поняли, речь в статье пойдет об изготовлении печи ракетного типа, при этом, это будет не стационарная конструкция, а разборная.

Её можно легко собрать/разобрать и взять с собой в дорогу. Конструкция компактная и легко уместится в походном рюкзаке, а уж в багажнике автомобиля тем более.

Если кого-то из вас заинтересовал вариант изготовления данной печи, милости прошу, читайте статью, смотрите видео под ней и берите идею на заметку.

Материалы для изготовления:

• * профильная металлическая труба сечением 100х100 мм (всего потребуется отрезок длиной 65 см),
• * листовой металл толщиной 2-2,5 мм,
• * круглая металлическая труба диаметром 20-25 мм (она нужна для ножек, так что можно использовать то, что есть под рукой),
• * резьбовая шпилька М 10 (так же для ножек, можно, как автор использовать болты с отрезанными шляпками),
• * металлический пруток диаметром 8-10 мм (можно использовать стальную проволоку и арматуру),
• * отрезок рояльной петли,
• * защелка,
• * болтики для крепления петли и защелки,
• * термостойкая краска черного и серебристого цветов.

Инструменты:

• * болгарка,
• * сварочный аппарат,
• * тиски,
• * дрель,
• * магнитный угольник для сварки,
• * круглый надфиль,
• * разметочный инструмент (угольник, рулетка и маркер).

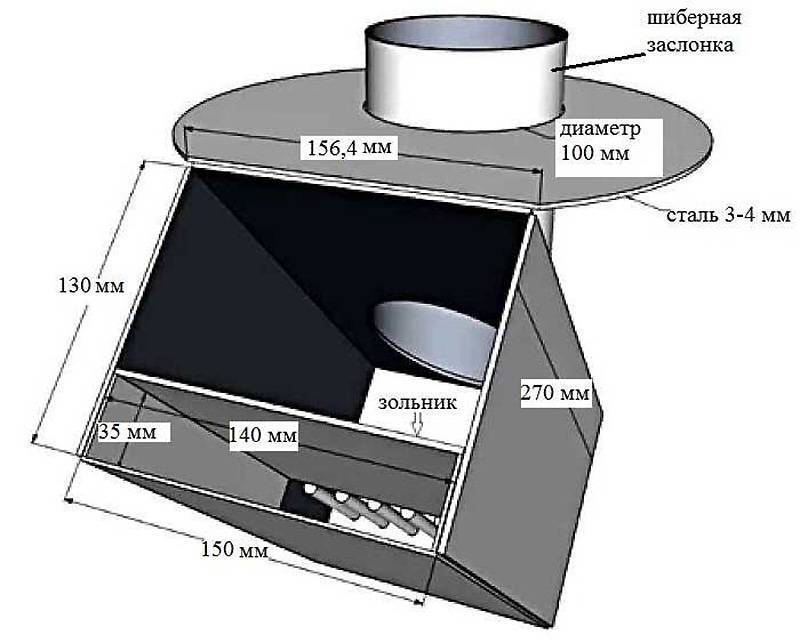

Подробные фото пошагового изготовления печи

Из профильной трубы 100х100мм, отрезаем две заготовки длиной 40 и 25 см.

Далее автор берет заготовку длиной 40 см. С одной стороны чертит на всех стенках перпендикулярные линии, отступив от края примерно 1 см. Затем на двух противоположных стенка от прочерченных линий проводит еще по две линии (по углам) к кромкам.

После разметки автор зажимает деталь в тисках и вырезает, как показано на фото, лишнее.
Сразу же, не извлекая заготовку из тисков, внутрь трубы вваривает металлические прутки, получается решетка. Это будет низ трубы, а решетка – колосник.

Оставшиеся «языки» на торце трубы автор подрезает болгаркой с внешней стороны, но не до конца, а примерно на середину толщины стенки. Затем загибает внутрь под прямым углом. После рез заваривает. Все сварные швы, как следует, зачищает болгаркой.

На этом же этапе автор изготовил из листового металла заслонку. Она должна устанавливаться вот так, как показано на фото. С помощью данной заслонки будет регулироваться тяга.

Теперь работаем с заготовкой длиной 25 см. На ней автор намечает середину на каждой стене и по точкам проводит линии. Затем берет вот такой круг для болгарки. Деталь фиксирует на верстаке струбцинами и по линиям выполняет пропилы. Сначала на одной паре противоположных стенок. Разрезав деталь на две части, автор фиксирует их в тисках и сваривает. Затем разрезает по линиям вторую пару стенок, так же зажимает заготовки в тисках и сваривает. После все швы обрабатываются болгаркой. Эти действия автор выполнил для того, чтобы уменьшить сечение трубы. Эта деталь – это топочное отделение, при складывании конструкции, по задумке, оно должно прятаться в основание – тело печи. На фото видно, что получившаяся деталь входит в основание с минимальным зазором.

Здесь автор продолжает работать с будущим топочным отделением. С помощью угольника автор с одной стороны чертит линию под углом в 45 градусов. Затем, зажав заготовку в тисках, отрезает болгаркой лишнее.
Далее деталь прикладывает к основанию и обводит её по контуру.

Сделал вот такие пазы для крепления сьёмного бункера для загрузки дров.

вкрутил в гайки отрезки болтов без шляпок и приварил к ним отрезки труб – получились съемные ножки.

Из двух полос сделал съёмную конфорку.

Вот все готовые детали печи, покрасил вот такой термостойкой краской.
После собрал печь в походное положение.

Получилась очень компактная мини печь ракета, которая легко разбирается, а собранном виде занимает очень мало места и имеет небольшой вес, будет очень кстати для вылазки на природу.

Изготовление печи также показано в этом видео:

Разборная ракетная печь своими руками (51 фото+описание изготовления)

Самодельная походная ракетная печь своими руками из профильной трубы: размеры, фото и подробное описание изготовления.

Приветствую! Самоделка, которую я сегодня опишу, придется по вкусу любителям отдыха на природе. Как вы уже поняли, речь в статье пойдет об изготовлении печи ракетного типа, при этом, это будет не стационарная конструкция, а разборная.

Её можно легко собрать/разобрать и взять с собой в дорогу. Конструкция компактная и легко уместится в походном рюкзаке, а уж в багажнике автомобиля тем более.

Если кого-то из вас заинтересовал вариант изготовления данной печи, милости прошу, читайте статью, смотрите видео под ней и берите идею на заметку.

Материалы для изготовления:

• * профильная металлическая труба сечением 100х100 мм (всего потребуется отрезок длиной 65 см),
• * листовой металл толщиной 2-2,5 мм,
• * круглая металлическая труба диаметром 20-25 мм (она нужна для ножек, так что можно использовать то, что есть под рукой),
• * резьбовая шпилька М 10 (так же для ножек, можно, как автор использовать болты с отрезанными шляпками),
• * металлический пруток диаметром 8-10 мм (можно использовать стальную проволоку и арматуру),
• * отрезок рояльной петли,
• * защелка,
• * болтики для крепления петли и защелки,
• * термостойкая краска черного и серебристого цветов.

Инструменты:

• * болгарка,
• * сварочный аппарат,
• * тиски,
• * дрель,
• * магнитный угольник для сварки,
• * круглый надфиль,
• * разметочный инструмент (угольник, рулетка и маркер).

Подробные фото пошагового изготовления печи

Из профильной трубы 100х100мм, отрезаем две заготовки длиной 40 и 25 см.

Далее автор берет заготовку длиной 40 см. С одной стороны чертит на всех стенках перпендикулярные линии, отступив от края примерно 1 см. Затем на двух противоположных стенка от прочерченных линий проводит еще по две линии (по углам) к кромкам.

После разметки автор зажимает деталь в тисках и вырезает, как показано на фото, лишнее.
Сразу же, не извлекая заготовку из тисков, внутрь трубы вваривает металлические прутки, получается решетка. Это будет низ трубы, а решетка – колосник.

Оставшиеся «языки» на торце трубы автор подрезает болгаркой с внешней стороны, но не до конца, а примерно на середину толщины стенки. Затем загибает внутрь под прямым углом. После рез заваривает. Все сварные швы, как следует, зачищает болгаркой.

На этом же этапе автор изготовил из листового металла заслонку. Она должна устанавливаться вот так, как показано на фото. С помощью данной заслонки будет регулироваться тяга.

Теперь работаем с заготовкой длиной 25 см. На ней автор намечает середину на каждой стене и по точкам проводит линии. Затем берет вот такой круг для болгарки. Деталь фиксирует на верстаке струбцинами и по линиям выполняет пропилы. Сначала на одной паре противоположных стенок. Разрезав деталь на две части, автор фиксирует их в тисках и сваривает. Затем разрезает по линиям вторую пару стенок, так же зажимает заготовки в тисках и сваривает. После все швы обрабатываются болгаркой. Эти действия автор выполнил для того, чтобы уменьшить сечение трубы. Эта деталь – это топочное отделение, при складывании конструкции, по задумке, оно должно прятаться в основание – тело печи. На фото видно, что получившаяся деталь входит в основание с минимальным зазором.

Здесь автор продолжает работать с будущим топочным отделением. С помощью угольника автор с одной стороны чертит линию под углом в 45 градусов. Затем, зажав заготовку в тисках, отрезает болгаркой лишнее.
Далее деталь прикладывает к основанию и обводит её по контуру.

Сделал вот такие пазы для крепления сьёмного бункера для загрузки дров.

вкрутил в гайки отрезки болтов без шляпок и приварил к ним отрезки труб – получились съемные ножки.

Из двух полос сделал съёмную конфорку.

Вот все готовые детали печи, покрасил вот такой термостойкой краской.
После собрал печь в походное положение.

Получилась очень компактная мини печь ракета, которая легко разбирается, а собранном виде занимает очень мало места и имеет небольшой вес, будет очень кстати для вылазки на природу.

Изготовление печи также показано в этом видео:

J-tube vs.

L-tube (форум ракетных печей на permies)

Freeholder написал:
Спасибо, Пол. Еще вопрос: Янто в книге говорит, что нельзя жечь ели в этих печах — знаете, почему он так сказал? Если мы вернемся во внутренние районы Аляски, нам придется сжигать только ели (по крайней мере, в Токе, где живут мои братья). Я знаю, что это довольно сильно креозотит дымоход, но я думаю, что камера сгорания на ракетной печи должна решить эту проблему.

Кэтлин

Итак, Павел спросил меня, и я подумал об этом, а затем я спросил Эрни …. и вот результаты:
1) Ель смолистая.
Дело не в креозоте, а в характеристиках самого ожога. (Вы правы, когда он проходит мимо камеры сгорания, в нем остается не так много креозота или дыма, а с трубами, заключенными в глиняную кладку, мало шансов, что он загорится или причинит большой ущерб, если это произойдет.)

Но внутри камеры сгорания:
  Мягкая древесина часто сначала горит смолой, а затем встает на свои маленькие пенистые угольные концы. Таким образом, для J-образной подачи эффект заключается в том, что огонь движется вверх по дереву, преследуя смолу, а уголь на концах не сгорает достаточно быстро, чтобы удерживать огонь в нужном месте. Курит обратно. Горит слишком быстро и слишком медленно одновременно.
 (В последнее время я думаю об огне как о сверхскоростном грибке: он напоминает грибы «бурой гнили», которые сначала поедают лигнин, оставляя клетчатую коричневую целлюлозу.  Огонь тоже сначала питается сложными древесными маслами и белками, а оставляет углерод напоследок. Мягкая древесина имеет пропорционально больше целлюлозы и меньше лигнина, с их растопыренными бледными годичными кольцами.)

  Если хвойные породы являются вашим основным топливом, я определенно рекомендую сделать зольник под подачей топлива, как на рисунках Янто. Это дает огню немного больше места, чтобы справиться с этими угольками.
 Ваша ель АК, как правило, более плотная (плотноволокнистая), чем наши хвойные породы, и это хорошо. Мы получаем действительно крупнозернистые губчатые «ель» и «пихта», искусственно выращенные на лесных фермах, которые на самом деле представляют собой папье-маше, маскирующиеся под палки. Они как вспененная целлюлоза. Странная штука, догорает целую вечность, но дает мало тепла. Ветки и обрезки плодовых деревьев здесь нам подходят намного лучше.
  С вашей густой елью это может не быть большой проблемой, если вы спроектируете печь с хорошей тягой. Высокий нагревательный стояк, компактная подающая труба, возможно, небольшая дополнительная высота туннеля для сжигания, и обрежьте древесину, чтобы она соответствовала подающей трубе, а не торчала сверху.

Если вы собираетесь топить смоляным деревом (или любым другим деревом, если уж на то пошло), хорошо приправьте его.
Как и большинство дров для ракетных печей, лучше использовать прямые кругляки с неповрежденной корой, а не квадратные расколы. От 1 до 6 дюймов в диаметре, вы можете разделить часть для растопки, но основной костер будет состоять из кругов и нескольких клиньев, а не квадратов. Вы можете смешать его с тамараком или хорошо вылеченной ивой и найти смесь, которая хорошо горит для вас.

Я определенно рекомендовал бы либо
1) как можно точнее придерживаться размеров, указанных в книге, включая диаметр трубы 8 дюймов,
или, если вы можете,
2) поэкспериментировать со своим АК, когда подниметесь туда, и посмотрите, сможете ли вы отрегулировать размеры для оптимального функционирования, используя топливо и погодные условия.
   Если вам нужно построить первый сезон, когда вы доберетесь туда в качестве убежища, соберите как можно больше местной информации заранее. Отправьте туда своих братьев следить за погодой, направлением штормового ветра и т. д. (Или отправить им книгу и посмотреть, будут ли они с ней играть.) Или иметь запасной план для укрытия, например, дровяную печь, камин или дом друга.

2) Вы говорили о зачистках:
Да, вы можете строить их торчащими вверх. Большинство людей чистят их с помощью Shop-Vac, кроме Янто, который использует свои руки. Вы также можете использовать тряпку на проволочном кабеле (проденьте его, а затем протяните тряпку) или щетку для дымохода на гибкой змейке.
  Как сказал Пол, критическая область для накопления золы находится вблизи коллектора / ствола и, конечно же, самой камеры сгорания.
  Друг Эрни, Шеннон Дили, встроил в пол систему диаметром 10 дюймов и поместил свои чистящие средства, направленные вверх (Т-образное соединение с основной трубой или тройное соединение, торчащее из угла). Он накрыл их. с плиткой  Когда приходит время чистить, он снимает плитку, снимает заглушку с Т-образного соединения, вставляет пылесос или щетку, а затем собирает все обратно. Вам не нужно делать это часто, но это может быть очень кстати, если у вас где-то застряло крысиное гнездо или комок газеты.0006  Еще одно замечание из опыта Шеннона: пчелиный воск не является идеальной отделкой для земляного пола с подогревом — в тепле он становится липким. Льняное масло или другое лечащее масло может работать лучше; или просто побрызгайте водой, чтобы не было пыли.

Кроме того, Эрни говорит, вам понадобится прочная изоляция ПОД полом.
Минеральная изоляция, такая как перлит, пемза или что-то еще, что может удерживать ваш пол устойчивым, была бы хороша. (Синтетические пены могут работать, но они также разрушаются при определенных условиях и могут дестабилизировать земляной пол. Вы можете залить бетонную плиту и использовать подходящую изоляцию. Но убедитесь, что все уложено правильно с первого раза, и ожидайте, трескается — многие плиты трескаются.) Также помогает, если изоляция может стекать и устойчива во влажном состоянии на случай, если что-то протечет.

2 причины для изоляции:
1) Вечная мерзлота холодная.
и
2) это то, что держит тундру.
В тундре помещение большого количества тепла в землю дестабилизирует почву и ваш фундамент, не обязательно согревая ваш дом.
 Если вы планируете спуститься под вечную мерзлоту для своего обнесенного валом дома… а Эрни говорит, что местами глубина достигает 20 футов, зависит от того, где вы находитесь. .. тогда вам просто нужно беспокоиться о потерях тепла. И сезонные наводнения…

  Размышляя об этом проекте, я вспоминаю, что пермакультура — это соответствующий дизайн вашего места: биорегиона, участка, личного пространства. Проектировать дом на бумаге, который будет построен «где-то» в будущем, — сомнительное предложение. Функции, которые хорошо работают в одном регионе, могут не работать в другом. Вам может понадобиться несколько конструкций, чтобы справиться с такими основными вещами, как углы наклона солнца, не говоря уже о непредвиденных обстоятельствах, связанных с влажностью или вечной мерзлотой.

  Стоит изучить культуры Северной Европы и Арктики, чтобы увидеть, что они обычно делают со строительством в таких обстоятельствах. Я лично не знаю никого живущего в самане/с земляным полом в тех краях. Флемминг Абрахамссон делает ракетные и каменные печи в Дании, и он архитектор, который может проконсультировать вас по вашему проекту, если вы заинтересованы.

Кроме того, если вы копаете землю более чем на пару футов, возникает проблема с воздухообменом.
Наши строительные нормы в нижней части 48 любят, чтобы свежий воздух поступал в здание ниже, чем воздухозаборник печи. Я думаю, на том основании, что горячий воздух поднимается вверх, и вы не хотите, чтобы дым наполнял ваш дом или поднимался в воздухозаборник.

Иглу построены с сифоном на входе, таким как U-образный сифон в раковине, так что нагретый воздух остается внутри высокоизолирующего купола из снежных блоков. Топятся они минимальным огнем, традиционно в основном масляными лампами, насколько я понимаю. И, конечно же, тепло тела.

Эрни предлагает воздухозаборник, возможно, утопленный в пол для небольшого предварительного нагрева, который открывается рядом с горловиной печи и может быть закрыт, когда он не используется.

Эрни считает, что на севере можно строить из самана, а он жил на Аляске, так что знает лучше меня. Но он говорит принять соответствующие меры предосторожности. Я попросил его рассказать подробнее:

1) Шумоизоляция. Много всего.
2) Подача воздуха: подвести трубу снаружи на уровне пола. Вы можете проложить его через скамейку / пол, чтобы предварительно нагреть воздух, если хотите.
3) Утопите печь в пол и убедитесь, что стояк нагрева достаточно высок. Вы НЕ хотите обратного дыма в затонувшем закрытом пространстве.
4) Земляная насыпь — это хорошо, защищает дом от ветра, но проблема с ДРЕНАЖОМ.
5) Вы хотите, чтобы поверхностный дренаж был вдали от вашего дома, в 3-х уровнях:
а) подземный дренаж фундаментов, обеспечивающий дневной свет безопасным для мороза способом. Фундамент и подушка пола должны находиться не менее чем на 2 фута ниже уровня пола. И обеспечьте достаточную толщину пола, чтобы покрыть ваши трубы глыбой сверху и снизу.
b) дренаж от дома вокруг берм
c) третье кольцо дренажа, для поверхностных вод, за бермами. Весной (или при любой оттепели) вода течет по поверхности вечной мерзлоты и пытается «поплавить» незащищенный дом. Большинство домов не так хорошо плавают, они просто трескаются.

Надеюсь, это будет полезно. Эрни много знает об Арктике, а также о ракетных печах, так что я решил все это записать.

Мое личное примечание:
  Если вы никогда раньше не строили дом, вас может удивить то, что для этого нужно. Я бы посоветовал вам попрактиковаться прямо сейчас, где бы вы ни находились: создайте хорошо дренированный внутренний дворик, соорудите на нем скамейку из глины или коврик для типи, поставьте печь для пиццы. Соберите макет ракетной печи, пусть даже просто кирпичную топку, и используйте ее в сезон консервирования, чтобы вы научились ее кормить. (Кроме того, требуется некоторое время, чтобы разжечь его в холодное время — если ваш дом мечты на Аляске — это место для отдыха, вам может понадобиться более традиционный камин, который легче разжечь в холодную погоду.)

Вы можете обнаружить, что в Северной Европе есть проекты домов, которые прекрасно сочетаются с центральным дымоходом, каменной печью или набором каминов. Комнаты могут исходить от этой функции с помощью скульптурного «камина» или росписи на поверхности самана, обращенной в каждую комнату. Посетите Ассоциацию обогревателей каменной кладки для вдохновения; у них есть обычные, современные и причудливые печи, построенные по традиционным европейским принципам (вертикальная кладка).
 Если встраивание печи в пол создает слишком много проблем с дренажем и изоляцией, вот еще одно соображение:  Ваше тепло не обязательно должно находиться точно в центре вашего дома. Изогнутая, нагретая масса будет излучать тепло внутрь изгиба — вдоль изогнутой стены можно сделать скамейку, которая будет красиво согревать предметы в центре комнаты. Или поместите бочку лучистого тепла ближе к центру и встройте печь в одну стену — «горячую стену», которую можно разделить, например, на жилое пространство и спальню или ванную комнату.

  Мне также нравится фраза «Сначала постройте свой сарай» — попрактикуйтесь и не вникайте в детали. Постройте однокомнатное рабочее пространство, которое в конечном итоге станет сараем для инструментов или горшком, но будет держать вас в тепле и сухости, пока вы наблюдаете за местными условиями и готовитесь построить свой «настоящий» дом. Современным эквивалентом является проживание в гараже при строительстве основного дома.

Удачи и получайте удовольствие.
Эрни и я хотели бы как-нибудь вместе добраться до Аляски. Если вы хотите оставаться на связи, напишите нам: [email protected]

С уважением,
Эрика Виснер
