Вес плиты перекрытия

В ходе возведения жилых и административных зданий, промышленных и бытовых комплексов, теплотрасс широко применяются стандартные железобетонные перекрытия. Их актуальность обусловлена набором высоких эксплуатационных характеристик в области надежности, прочности, долговечности, безопасности и огневой стойкости. При этом строительные элементы имеют различную массу, которую необходимо учитывать при нагрузках на стены и основание, при проектировании и возведении построек и сооружений на этапе выбора плит.

Масса, габариты и объем железобетонных плит перекрытий зависит от назначения изделий. В настоящее время рынок строительных материалов располагает широким выбором продукции, который может быть использован при возведении стен, перекрытий, строительства подвалов, чердаков, применения при сооружении малоэтажной и многоэтажной недвижимости. При этом необходимо помнить, что плиты перекрытия рассчитаны на определенную величину нагрузок, представляя собой элементы строительной конструкции, которые, помимо всего прочего, формируют жесткость всего здания и упрочняют его. Вне зависимости от габаритов на прочностные свойства и несущие возможности оказывает непосредственное влияние применяемый при производстве материал в виде бетонной смеси. Также плиты классифицируются по конструктивным особенностям, которые отражаются на технических характеристиках и их стоимости. В связи с этим для экономической эффективности строительных работ рационально произвести правильный выбор железобетонных плит, исходя из их размера, назначения и величины испытываемых нагрузок.

Особенности изготовления

Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:

В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.

В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.

Разновидности перекрытий

В настоящее время высокой популярностью пользуются монолитно-каркасные сооружения, при строительстве которых используется плита, которая занимает всю поверхность этажа. При возведении таких зданий используется технология непрерывной заливки бетона, которая характеризуется дороговизной неприемлемой для целого ряда объектов и частного строительства. В связи с этим готовые плитные изделия остаются актуальными и не теряют свою популярность. Их монтаж занимает минимальное количество времени, что способствует сокращению сроков выполнения работ. При этом прочные изделия практически не дают усадку, имея повышенную жесткость, выделяются высокой устойчивостью к температурным изменениям внешней среды, обладают высокими звуко- и теплоизоляционными качествами. Для возведения жилых зданий используются плиты с газонепроницаемой структурой. При этом в большинстве проектов допустимая нагрузка ограничена и составляет 800кг/м2 при давлении от 8кПа. В настоящее время различают следующие виды плит перекрытий, которые изготавливаются по требованиям действующих отраслевых стандартов:

•
  ребристы сборные, ширина которых составляет от 3 метров, а высота от 40 см. При этом длина варьируется в широких пределах от 6 до 18 метров;

•
  многопустотные изделия, для которых длина может изменяться в пределах 1,7 – 9 метров, толщина насчитывать 160 – 300 мм при ширине от 1 до 3,6 метров. Отдельные изделия, в зависимости от конструкции могут иметь полые сквозные отверстия в корпусе;

•
  доборные сплошные плиты с габаритами высоты от 120 мм до 160 мм, длиной от 1800 мм до 5000 мм. Как правило, масса таких элементов не превышает 1500 кг.

Габаритные размеры и требования к плитам перекрытий устанавливаются нормами отраслевого стандарта ГОСТ 21924.2-84. При выборе, установке и монтаже плит необходимо учитывать их массу, от которой будет зависеть не только результат расчетов, но и выбор грузоподъемной техники. Чаще всего на строительных площадках используются краны с грузоподъемностью до 5 тонн, которых может оказаться недостаточно для перемещения более массивных изделий.

Монолитные перекрытия

Монолитные панели перекрытий задействуются в крайних случаях. При этом геометрия изделий, а именно: толщина изделий тесно связана с параметром длины. Как правило, для толщин до 160 мм длина элементов не превышает 6,6 метра, а при длине от 3,6 до 4,2 метра толщина не должна быть более 120 мм.

Панельные перекрытия монолитного типа являются менее экономичными по сравнению с многопустотными, поскольку имеют наибольшую массу и материалоемкость. Материалом для их изготовления чаще всего служит тяжелый бетон. Масса изделий в значительно мере зависит от их габаритов. Плиты разделяются по толщине на два типа:

Монолитные перекрытия обладают наибольшей механической прочностью и максимальной массивностью. Такой вариант строительства принимается к установке в зданиях и сооружениях с высокими нагрузками, где будет востребована высокая несущая способность плит. Выбор в пользу установки монолитных перекрытий основан на эффективности их использования, а не экономичности самих изделий и их доступной стоимости.

Существуют варианты применения облегченных элементов монолитного типа. При этом такие изделия для эксплуатации в жилых зданиях и сооружениях нуждаются в дополнительном утеплении и формирования слоя шумоизоляционного покрытия. В соответствии с регламентом ГОСТ 19570-74 полнотелые перекрытия могут быть изготовлены на основе ячеистых автоклавных марок бетона с объемным весом от 800 до 1200 кг/м3 с маркой прочности 25 – 50. Их длина при этом может варьироваться от 600 мм до 6000 мм, ширина достигать 1500 мм, а толщина составлять 200 – 250 мм.

Характеристики пустотных плит

Пустотные плитные изделия получили наиболее широкое распространение, имея широкий ассортимент моделей, выполненных в различных размерах и исполнениях. Не случайно данный вид продукции востребован не только для реализации частных проектов малоэтажной недвижимости, но и при возведении многоэтажных жилых зданий и промышленных объектов, а также теплотрасс.

Плиты имеют гладкую и ровную поверхность, которая позволяет минимизировать отделочные работы, сократить расходы на выравнивание полов и формирование стяжки. Конструкция изделий предусматривает формирование внутренних полостей, которые могут иметь как круглое, так и полукруглое или овальное сечение. При этом полости позволяют снизить вес строительных элементов, не снижая их механическую прочность, позволяя иметь ряд существенных преимуществ, среди которых:

•
  экономия материала на стадии производства;

•
  снижение себестоимости;

•
  простота монтажа;

•
  высокие характеристики в области шумоизоляции и теплосбережения.

Пустотные плитные элементы по технологии изготовления делятся безопалубочные, облегченные и опалубочные. Процесс производства изделий включает в себя несколько этапов по размещении. Внутри опалубки или формы арматурной решетке, заливке бетонного раствора и его уплотнению. При этом изделия с облегченной конструкцией имеют на треть меньшую массу.

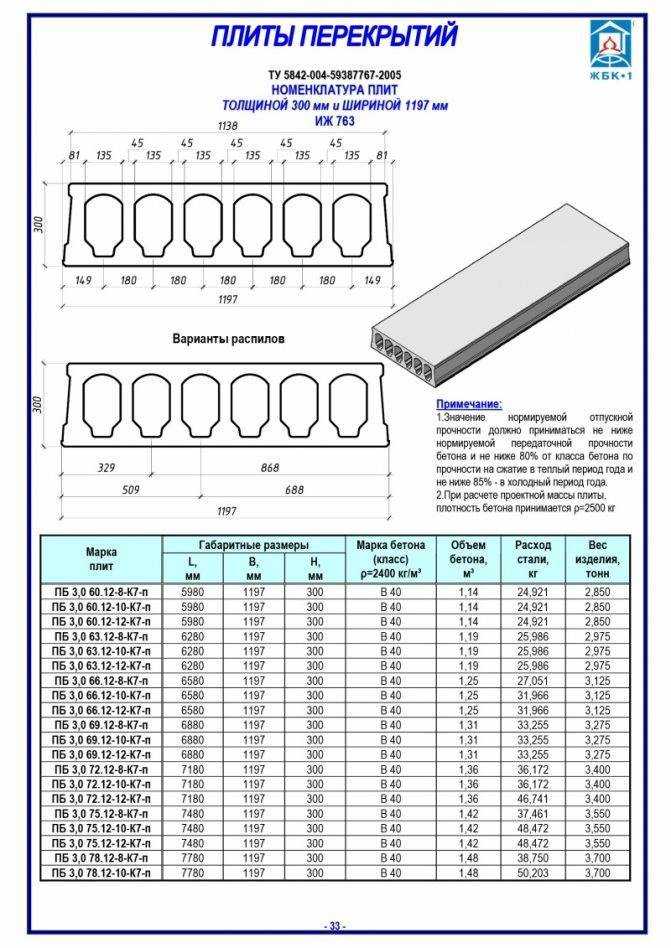

Длина плит перекрытий многопустотного типа, выполненных по регламенту стандарта ГОСТ 9561, находится в пределах от 1,5 до 9 метров, ширина изменяется от 1 до 1,8 метра. При этом масса изделий в зависимости габаритов составляет от 500 до 4000 кг. Для плит ПК масса изменяется в пределах от 610 до 1830 кг.

Для плит ПБ масса изменяется от 1910 до 3190 кг

Плиты облегченного типа имеют вес от 550 до 1700 кг

Пустотные плиты являются наиболее удобными и приемлемыми для строительства жилых зданий. Обеспечивая набор высоких эксплуатационных характеристик в области огнестойкости, прочности, теплопроводности, звукопоглащения, изделия позволяют удобно использовать каналы для прокладки электропроводки, обеспечивая максимальную экономию на стадии монтажных и отделочных работ.

Параметры ребристых плит

Плитные изделия П-образного сечения принято называть ребристыми. В их конструкции заложен арматурный каркас с параллельно расположенными ребрами жесткости, благодаря которым удается избежать лишних затрат на бетон, снизить массу изделий и повысить их прочность, а также несущую способность. При этом элементы обладают высокой прочностью при нагрузках на изгиб. Для изготовления находят применение бетоны марок В15 и В20. По внешним признакам плиты дифференцирую на две категории:

•
  изделия ПВ с технологическим проемом, которые чаще всего задействуются при необходимости монтажа вентиляции или воздуховодов;

•
  плиты марки ПГ выполненные без проемов в конструкции полки.

Данная категория изделия находит применение при конструировании зданий и помещений нежилого комплекса: складов, хранилищ, гаражей и т. д. Элементы с большей величиной толщины используются при строительстве перекрытий и поверхностей крыш в промышленных цехах и помещениях. При этом плитные изделия ребристого вида отличаются от других элементов по длине, значительно выделяясь и позволяя конструировать здания и сооружения с широкими пролетами. Длина панелей варьируется от 6 до 12 метров, при этом масса изделий может составлять от 1500 кг до 12 тонн. Вес изделий зависит от вида, использованного для заливки материала. Для плиты с габаритами 3000х6000 мм масса составит 4,73 т, если за основу был взят тяжелый бетон, 4,0 т при использовании плотного силикатного раствора и 3,8 т в случае применения легких смесей.

Значение максимальной нагрузки на такие плиты находится в пределах 180-830 кг/м². Стоимость ребристых панелей несколько ниже по сравнению с монопустотными по причине более низкой массы. При этом они не настолько актуальны и популярны, прежде всего, ввиду низкой термостойкости. Тонкие плиты пропускают холод и не могут использоваться в жилых зданиях без дополнительного утепления.

размеры перекрытия ЖБ, толщина покрытий днищ в панельном доме

Железобетонные плиты перекрытия – это материал, который активно задействуют при строительстве многоэтажных домов. Их основная роль состоит в перекрытии этажей дома. Благодаря широкому разнообразию размеров и конструкции ЖБИ плиты зарекомендовали себя с положительной стороны в любой отрасли строительства. Как правило, представленные изделия используют при накрытии лотков теплотрасс, при прокладывании коммуникационных тоннелей.

Содержание

• 1 Характеристика и виды
• 2 Размеры для перекрытий и днищ
• 3 Стандартные
• 4 Стоимость

Характеристика и виды

В настоящее время ЖБИ плиты слегка утеряли прежние позиции в области многоэтажного строительства. Причина в том, что строители стали активно задействовать монолитно-каркасное строительство, суть которого заключается в формировании одной цельной плиты по всей площади дома.

Что такое плиты перекрытия Сортамент и как они используются, можно узнать из данной статьи.

Конечно, такой метод обладает своими недостатками: затраты времени и труда. Поэтому ЖБИ плиты еще продолжают внедрять при выполнении определенных задач.

Главным достоинством таких изделий перед монолитной конструкцией является низкая цена. Кроме этого, ЖБИ плита не нуждается в привязки по времени, а вот монолит нуждается в безостановочном процессе.

Какой состав мдф плиты можно прочесть из статьи.

К положительным качествам представленных изделий можно отнести высокое качество, простота монтажа, нет надобности задействовать дополнительные монтажные работы. Главной особенностью ЖБИ плит перекрытия остается отсутствие усадки.

Как используют плиты перекрытия ребристые и другого образца можно узнать из данной статьи.

Подобные изделия обладают отличными прочностными показателями, критериями жесткости, стойкости к огню, звуко-и теплоизоляции. Для конкретных целей могут использоваться изделия с водо- и газонепроницаемой структурой. Последний вариант применяется при постройке жилых и общественных домов.

ЖБ плиты перекрытия размеры гост и другие данные можно прочесть из данной статьи.

На видео – размеры железобетонных плит перекрытия:

Железобетонные плиты подвергаются тщательному армированию, благодаря чему удается придать конструкции дополнительную прочность и долговечность. Кроме этого, применяют в этом случае не обычное. А напряженное армирование, которое может выдержать давление до 8 кПА и при этом не разрушиться. Срок эксплуатации такого изделия составит не один десяток лет.

Чтоб разобраться с представленной продукцией, необходимо определить виды плит и характерные для них размеров.

О том как использовать плиты перекрытия пустотные можно узнать из данной статьи.

ЖБИ изделия могут быть представлены в следующем виде:

1. Балочные. Их задействуют при строительстве домов, их монтаж ведется на расстоянии не выше 3 м. Укладка на опоры ведется с промежутком 1,2 см. после этого они закрепляются при помощи плитной арматуры. Значение опорной толщины не должно быть более 0,15 м.
2. Плитные. Внизу у них присутствуют стержни, которые необходимо заполнить при помощи цемента. Они прилегают к несущей стены с промежутком 2-3 см. Если пролет составляет менее 3 м, то используемые плиты должны обладать толщиной от 15 см со стандартным размером плиты перекрытия.
3. Вкладышевые. Для этих перекрытий характерно наличие серии балок с вкладышами. Присутствующие пустоты заливаются бетон. Для подобных изделий свойственны недостаточные показатели шумоизоляции, однако процесс отделки при помощи штукатурки намного упрощается.
4. Ребристые. К каркасу ведется монтаж элементов, которые служат для зашивания древесиной. Пространство между балками не должно превышать 0,5-1 м. Такие изделия могут иметь сложную конструкцию, а использоваться на длине до 6м, но это зависит от изначального размера ребристой плиты перекрытия по ГОСТу.

Какие перекрытия между этажами в частном доме лучше всего использовать можно узнать из данной статьи.

Размеры для перекрытий и днищ

ЖБИ плиты, кроме того, что активно используются при возведении многоэтажных домов, зарекомендовали себя с положительной стороны при строительстве колодца. В этом случае необходимо выбирать подходящее изделие с учетом размеров, которые представлены в таблице.

О том как используется плита перекрытия пк 12 можно узнать в данной статье.

Таблица 1 – Коллекторные плиты днища КД

Стандартные

Все ЖБИ плиты перекрытия используют согласно указаниям в рабочих чертежах панелей, которые определяются ГОСТом 21924. 2-84. С учетом проекта конкретного дома представленные панели могут быть оснащены такими элементами:

• закладные изделия;
• выпуски арматуры;
• местные вырезы;
• отверстия.

Если в процесс изготовления плиты применялось непрерывное армирование, а также разнотемпературное электротермическое напряжение, то необходимо задействовать высокопрочную проволочную арматуру. Чтобы поднять и выполнить монтаж указных изделий, необходимо задействовать специальное оснащение. Расположение и габариты отверстия в плитах ГОСТ 21924.2-84 можно определить по чертежам, которые имеются в составе проектной документации применяемого захватного устройства.

Как использовать плиты перекрытий железобетонные многопустотные описано в статье.

Имеющиеся в плитках пустоты служат для опирания по 2 или 3 сторонам, они расположены параллельно направлению, по которому ведется длина панелей перекрытия.

Если задействовать плиты перекрытия для опирания по 4 сторонам, то расположение пустот будет параллельно каждой из любых сторон контура изделия. Плиты перекрытия, которые служат для опирания по 2 или 3 сторонам, производятся заранее напряженными.

В доме из газобетона возможно использовать деревянные плиты перекрытия, а как это делается описано в статье.

Имеются изделия, которые в ходе производства получаются с ненапрягаемой арматурой. Для них характерны такие размеры:

• толщина – 220 и 260 мм;
• длина – 4780 и 5680 мм;
• диметр пустоты – 159 мм, 140 мм, 127 мм.

Согласно ГОСТ 21924.2-84 габариты ЖБИ плит перекрытий подразделяются на 5 видов, для каждого из которых характерны свои размеры.

О том какова должна быть несущая стена из газобетона, что бы на неё можно было уложить плиту перекрытия описано в данной статье.

Таблица 2 – Виды и стандартные размеры ЖБИ панелей

Стоимость

Цена представленной продукции также зависит от такого параметра, как размер.

Таблица 3 – Стоимость железобетонных перекрытий

Железобетонные плиты перекрытия – это изделия, которые характеризуются высокими показателями прочности и долговечности. Достигается это благодаря наличию армирования, которое может быть выполнено различными способами, чего нет в деревянной балке перекрытия. При выборе ЖБИ конструкции необходимо обращать внимание не только на ее преимущества и недостатки, но также и такой параметр, как размер.
