Маркировка плит перекрытия и расчет их количества для дома. Ша.  Рассчитываем нагрузку

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе. Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Еще один немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно если ее устанавливают на недостаточно прочные материалы.

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и чистовой пол дадут еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр.

Типовые серии плит перекрытия. Типовые серии — железобетонные конструкции

При проектировании железобетонных конструкций могут быть полезными следующие типовые серии:

Типовые серии по железобетонным каркасам

1	Серия 1.090.1-1/88	Сборные железобетонные конструкции межвидового применения для крупнопанельных общественных зданий и вспомогательных зданий промышленных предприятий с высотой этажа 3,3 м.
2	Серия 1.090.1-7с	Сборные железобетонные конструкции межвидового применения для крупнопанельных общественных, административных и бытовых зданий с высотой этажа 3,3 м для строительства в районах сейсмичностью 7, 8 и 9 баллов.
3	Серия 1.100.1-3	Элементы и узлы 1-2 – этажных монолитных жилых зданий для сельского строительства в районах несейсмических и сейсмичностью 7, 8 и 9 баллов.
4	Серия 1.100.1-4	Элементы и узлы монолитных и сборно-монолитные жилые здания для строительства во II и III климатических районах при обычных инженерно-геологических условиях.
5	Серия 1.266.1-3	Складчатые армоцементные и железобетонные конструкции покрытий пролетами до 18 м для общественных зданий.
6	Серия 1.420-8/81	Конструкции двухэтажных производственных бескрановых зданий с сетками колонн первого этажа 6х6, 9х6, 12х6 м, второго этажа 18х6, 18х12, 24х6, 24х12 м, нагрузкой на перекрытие до 5 тс/м2 и железобетонными двухэтажными колоннами.
7	Серия 1.420.1-32	Конструкции двухэтажных производственных бескрановых зданий с сетками колонн первого этажа 6х6, 9х6 м второго этажа 18х6, 24х6 м, нагрузкой на перекрытие до 5,0 тс/м2 и железобетонными колоннами.
8	Серия 2.400-7	Монтажные узлы сопряжений сборных железобетонных конструкций одноэтажных производственных зданий.
9	Серия 2.400-12.93	Монтажные узлы сопряжений сборных железобетонных конструкций одноэтажных производственных зданий.
10	Серия ПК-01-17	Железобетонные сборные предварительно напряженные подстропильные конструкции.

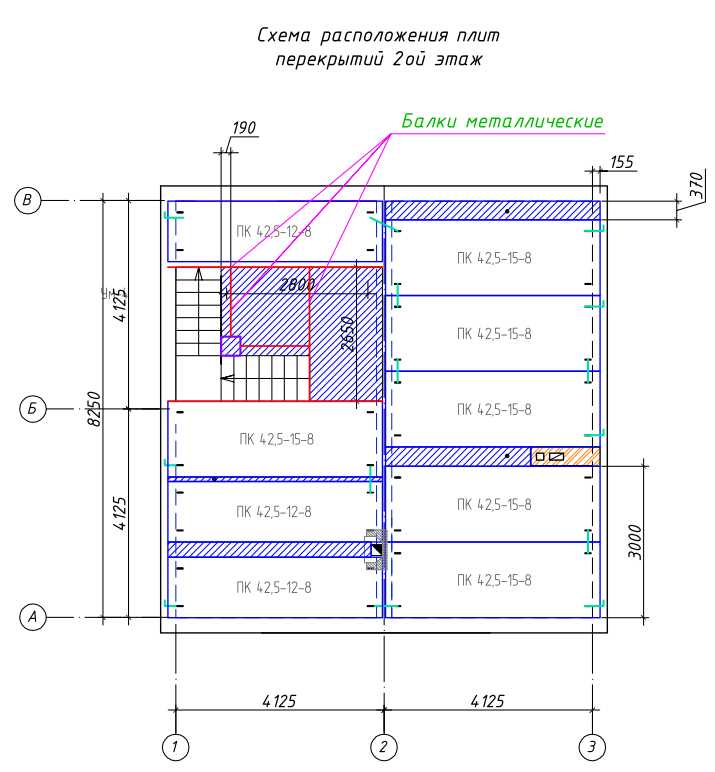

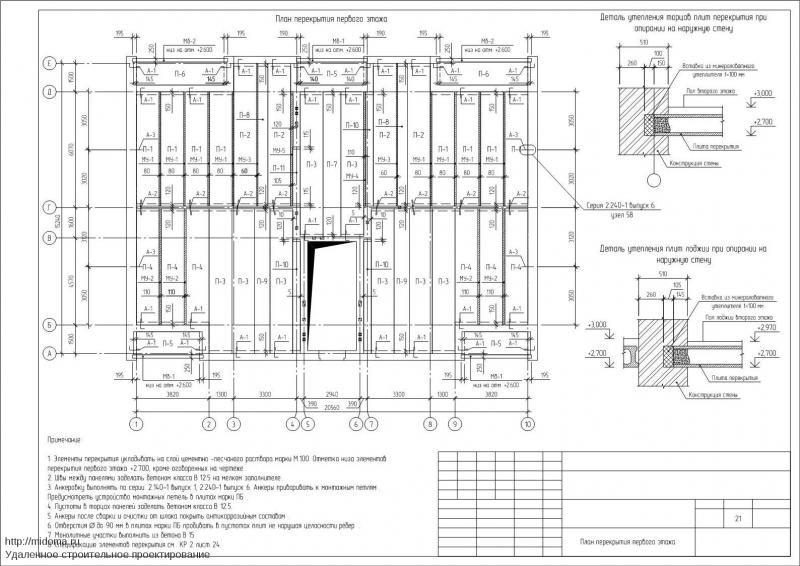

Обозначение плит перекрытия на чертеже. Классификация и особенности основных видов плит

Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:

• Первая – содержит буквенное обозначение разновидности изделия.
• Вторая – включает основные размеры и показатель предельной нагрузки.
• Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.

Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:

Фото 2. Промаркированные полнотелые плиты

Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность. Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ.

Пустотные плиты

Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:

• ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.
• ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
• ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
• 3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.

Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.

Фото 3. Разные типы многопустотных изделий

Другие виды плит

Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:

Ребристые плиты перекрытия. Расчет нагрузки перекрытия

Перед тем, как приобретать ребристые плиты перекрытия, очень важно воспроизвести важные расчеты. Благодаря им можно будет опередить, какую нагрузку должны выдержать плита. На основании полученного значения можно будет приобрести строительный материал определенной серии, размерами и весом.

На

Что касается нагрузки, то она может быть самой различной: постоянной, временной, неравномерной и равномерной. При расчете будет использовать только равномерную нагрузку, так как она считается самой распространенной. Единицы измерения равномерной нагрузки – кг/м2.

Каков размер по ГОСТ плит перекрытия ПК можно прочитать   здесь .

Как правило, расчет ребристой плиты перекрытия в здании, где будут проживать люди, основан на значении 400 кг/м2. Если высота представленного строительного материала составляет 10 см, а его вес придаст еще нагрузку 250 кг/м2, стяжка и покрытие на пол добавит еще 100 кг/2.

Именно такая нагрузка сосредотачивает в себе комбинацию возможных нагрузок на перекрытия здания, в котором будут жить люди. Однако расчет может происходить и на более высокие нагрузки. Чтобы точно перестраховаться, то стоит помножить коэффициент надежности, значение которого достигает 1,2. Другими словами, равномерно сосредоточенная нагрузка будет составлять: 400+250+100)*1,2=900 кг/м2.

Узнать о том каковы стандарты многопустотных плит перекрытия можно   тут .

Технический чертеж ПКЖ

На фото – технический чертеж ребристой плиты перекрытия:

Так как ребристая пкж плита имеет значение ширины – 100 см, то полученное значение необходимо рассматривать в роли плоской нагрузки, которая оказывает свое влияние по оси У, а единицы ее измерения кг/м2.

Как определить марку плиты перекрытия. Конструктив и параметры плит

Плитой перекрытия называется плоский (как минимум одна поверхность) элемент, укладываемый горизонтально для разделения этажей, и несущий определённые нагрузки. Номинальные размеры плит соответствуют пролёту между координационными осями здания, но фактически параметры отличаются. Разницу составляют технологические зазоры, необходимые для производства монтажа.

Смотрим, какие виды плит применяются в жилищном строительстве:

Сплошные

Такое изделие представляет собой плоскую плиту с постоянным сечением. Его нижняя поверхность уже готова под покраску, а на верхней очень удобно обустраивать пол. Толщина плиты перекрытия в этом случае имеет всего 2 варианта: 120 мм (марка 1П) и 160 мм (марка 2П). Могут опираться не только по двум сторонам, но и по всему контуру.

Однослойная сплошная плита Источник stroyscan.ru

Многопустотные

Пустотные плиты придуманы для того, чтобы уменьшить вес конструкций и при этом снизить их звукопроницаемость. Если в старом стандарте был предусмотрен только один вариант толщины (220 мм) и два варианта диаметра отверстий (159 и 140 мм), то в новом документе список типоразмеров сильно расширился.

Облегченные плиты перекрытия. Разновидности плит и сферы применения

Плиты перекрытия разнятся по предназначению. Они бывают чердачными, подвальными, межэтажными. Кроме того, они различаются по конструкционным параметрам:

• сборные: а) балочные из стальных балок; б) балки, выполненных из древесины; в) панельные;
• часторебристые;
• монолитные и железобетонные;
• сборно-монолитные;
• шатрового типа;
• арочные, кирпичные, сводчатые.

Пустотные панели перекрытия

Пустотелые (многопустотные) ПК нашли применение при устройстве перекрытий на соединениях между этажами, при возведении объектов из бетона, стеновых блоков и кирпича. Плиты востребованы при сооружении высотных зданий и индивидуальных домов, в сборно-монолитных строениях и в постройках сборного типа. Пустотелые изделия из железобетона зачастую применяются в качестве несущих конструкций. При постройке производственных комплексов востребованы многопустотные армированные образцы плит из тяжелого бетона.

Для придания большей надежности они армируются арматурой либо специализированным каркасом. Эти панели выполняют не только несущие функции, но и роль шумоизоляции. У пустотелых плит внутри есть пустоты, которые к тому же обеспечивают дополнительную звуко- и теплоизоляцию, кроме того, через пустоты можно проложить электропроводку. Такие панели принадлежат к 3-й группе трещиностойкости. Они способны выдерживать большую нагрузку – от 400 до 1200 кгс/м2). Огнеустойчивость у них, как правило, один час.

Панели ПКЖ

ПКЖ – это панели, которые используются главным образом при возведении первых этажей. Расшифровывается их аббревиатура как плита крупнопанельная железобетонная. Изготавливаются из тяжелых бетонов. Использовать ПКЖ необходимо исключительно после всех расчетов – если инсталлировать их просто так, то они могут просто проломиться.

Армирование плит перекрытия

Железобетонное изделие подвергается нагрузкам на сжатие, растяжение, изгиб и кручение. Бетон хорошо работает на сжатие, хуже — на кручение и изгиб. Чтобы уложенная плита не разрушилась под воздействием своего веса и нагрузки от верхних этажей и кровли, её армируют напрягаемой или ненапрягаемой арматурой и проволочными сетками.

Армирование пустотных плит ПК и ПБ

Пустотные железобетонные плиты ПК и ПБ армируют двумя способами. У каждого есть достоинства и недостатки. Для армирования плиты перекрытия ПК длиной менее 4,2 м используют сетчатый каркас. Это экономически оправдано. При большей длине изделий выполняют армирование преднапряженной арматурой.

Элементы конструкции при сетчатом армировании:

• верхняя сетка, состоящая из стальной проволоки класса ВР-1 диаметром 2 или 3 мм;
• нижняя сетка, смонтированная из стержней диаметром от 8 до 12 мм, класса АIII;
• 2 вертикальные сетки по боковым сторонам, усиливающие торцы, на которые приходится нагрузка, создаваемая несущими стенами.

Достоинства способа в том, что изделие противостоит основным усилиям на прогиб и незапланированным нагрузкам на торцы.

Преднапряженное армирование пустотной плиты выполняют сеткой и отдельными стержнями АтV, напрягаемыми электротермическим способом. По краям и в середине плиты монтируют сетки, призванные обеспечить сопротивление боковым нагрузкам. Для восприятия нагрузок на продавливание предусмотрены вертикальные сетки.

Рис. 1. Армирование пустотной плиты перекрытия: чертёж

Армирование стендовых панелей ПБ

ЖБ плиты ПБ производятся безопалубочным способом с использованием большого количества чертежей и серий, поэтому схемы армирования различаются. Есть несколько общих моментов:

• независимо от длины плиты, выполняют армирование преднапрягаемыми стержнями;
• верхнюю поверхность (нерабочую) усиливают прутьями, которых может быть от 2 до 6, в зависимости от марки изделий;
• в нижней части плиты помещают канаты 12к7, 9к7 или пучки проволоки ВР-II диаметром 5 мм.

Непосредственное влияние на несущую способность оказывают характеристики нижней армирующей конструкции. У такого армирования плиты перекрытия есть недостаток: при попытке проделать отверстие в плите или разрезать её может произойти так называемый «прострел струн», когда преднапряженные стержни срываются, и изделие теряет прочность.

Рис. 2. Расположение верхней и нижней армирующей сеток

Армирование ребристой плиты

Ребристые плиты перекрытия армируют в соответствии с серией Серия ИИ-04-4 (выпуск 6). Основные моменты, которые нужно учитывать:

• данные в рабочих чертежах приводятся с учётом веса плиты;
• рабочая арматура — напрягаемая электротермическим способом, стержневая, из стали классов А1У, АIIIВ, Ат1У и АтУ;
• серия регламентирует минимальное значение предварительного напряжения рабочей арматуры для каждого класса стали;
• конструктивное армирование выполняют в виде каркасов и сварных сеток из стали классов В-I и А-II;
• конструкция и расположение закладных соответствуют ГОСТ 23279-2012;
• для подъёма плиты предусмотрены 4 монтажные петли из горячекатаной арматурной стали класса А-I.

На чертежах показана схема армирования ребристой плиты перекрытия ПГ6. 3 (б) — поперечное крайнее ребро, 3 (в) — поперечное среднее ребро.

Рис. 3 (а). Продольное ребро

Рис. 3 (б). Поперечное крайнее ребро

Рис. 3 (в). Поперечное среднее ребро

Правила и этапы армирования

При армировании пользуются чертежами, построенными с учётом таких факторов: габариты плиты, толщина перекрытия, расположение усилений, шаг сетки и другие характеристики армопояса. Монолитные и многопустотные плиты воспринимают нагрузки на сжатие и растяжение. В целом плита будет работать на излом, поэтому в конструкции предусмотрены два армопояса: верхний и нижний. Арматура принимает на себя растягивающие воздействия, а бетон выдерживает сжимающие.

Для армирования применяют только неразрывные прутья. Расчёт толщины и шага выполняют согласно требованиям действующих СНиП. Сетки используются готовые, сваренные, или их вяжут вязальной проволокой.

Если необходимо использовать не цельные стержни, а сегменты, их соединяют с перехлёстом, который должен быть не менее 40*d, где d — диаметр стержня. Толщина плиты для помещений с пролётом до 6 м составляет не менее 20 см. Стержни в армопоясе — горячекатаные, диаметром 8-12 мм, из стали класса АIII. Детальные параметры содержатся в рабочих чертежах.

Этапы армирования:

• Выполняют расчёт толщины плиты. Она должна быть не меньше максимальной длины пролёта, разделённой на 30, и не меньше 1,5 дм. Пример: если пролёт имеет длину 6 м, толщина изделия составит 200 мм.
• Собирают и устанавливают опалубку, вяжут каркас. Конструкция включает верхнее и нижнее армирование и дополнительные элементы. Пояс усиления выполняют из прутьев 8-14 мм, класса АIII или другого, предусмотренного стандартами.
• Элементы соединяют в единое целое отожжённой стальной проволокой диаметром от 1 до 1,5 мм.
• Выполняют вязку нижнего армопояса с шагом 200х200 мм (в общем случае). Продольные прутья помещают на дистанцирующие элементы на расстоянии 200 мм друг от друга, поверх них укладывают поперечные элементы.
• Для присоединения верхнего каркаса по площади армопояса распределяют дистанцирующие элементы. В местах пересечения и по периметру выполняют вязку.
• Аналогично нижнему армированию выполняют верхнее. Сетку присоединяют к дистанцирующим элементам, после чего получают каркас, готовый к заливке.

Элементы, которые называют дистанцирующими, необходимы для обеспечения достаточной толщины защитного слоя бетона. Арматура не должна выходить наружу ни с какой стороны. В общем случае защитный слой имеет толщину не менее 1 диаметра стержня. На производстве для вязки используют автоматические пистолеты и полуавтоматические клещи.

Если выполняется соединение методом электродуговой сварки, шов должен быть в виде точки, затрагивающей тело стержня по минимуму. В противном случае соединение получится слабым.

Как читать чертежи конструкций |

структурный мир
20 августа 2022 г.
0 Комментарии

Чтение чертежей конструкций представляет собой сложную задачу для тех, кто только начинает свою карьеру в области проектирования конструкций, так как с первого взгляда можно увидеть очень сложные линии, стрелки и тексты. Вы можете чувствовать себя отстающим от других инженеров, поскольку вы действительно не знаете, как правильно читать структурные чертежи. Но на самом деле, при правильном руководстве и тщательном изучении, структурный чертеж так же прост, как 1,2,3. Вот рекомендации и советы для начинающих о том, как правильно читать структурные чертежи.

При чтении структурного чертежа вы заметите символы и теги на чертеже, с которыми вы не знакомы или с которыми обычно не сталкиваетесь, особенно если вы читаете и просматриваете его впервые. Таким образом, может быть полезно ознакомиться с этими символами, когда вы начинаете учиться читать структурный чертеж. Но не беспокойтесь, так как большинство тегов и символов, встречающихся на чертежах конструкций, обычно включаются в комплект чертежей конструкций, желательно на обложке или первом листе. Поэтому, если вы не уверены в каком-либо теге или символе, вы всегда можете вернуться и проверить этот лист в качестве справочного материала. Вот наиболее распространенные символы и теги, с которыми мы сталкивались при чтении структурного чертежа:

C/C: От центра к центру

S. S.L : Уровень несущей плиты

F.F.L : Уровень отделки пола

G. L .: Уровень ворот

НТС : Нет для масштабирования

SPECS : Спецификация

U.N.O .: Если не указано иное

E.J .: Компенсатор

SCHE . : расписание

ТОС . : Верх из бетона

RFT/RENF : Армирование

TYP : Типовое

THK : Толщина

Лист общих примечаний к конструкции обычно является первым листом или обложкой чертежа конструкции. Он включает в себя сводку или общие стандарты строительства о том, как будет выполняться определенный проект. В нем указывается предел прочности на сжатие или предел текучести материалов, которые будут использоваться в конструкции, такие как характеристики бетона, арматурных стержней или требуемой стали, стандартные крюки или изгибы арматуры, стандарты соединения внахлестку, краткое изложение строительных спецификаций и рекомендации, которым необходимо следовать при строительстве. Он также включает бетонные смеси, которые будут использоваться, и общее качество изготовления или процедуру, которой следует подрядчик или строитель. Информация о проектных критериях и соображениях, используемых при проектировании конструкций, таких как расчет нагрузки, стандарты кодов, несущая способность грунта при проектировании фундамента и многое другое!

Рисунок 2.1: Образец листа общих сведений о конструкции

Этот лист включает подробную информацию о расположении арматуры, такой как детали изгиба стержней в балках и плитах, детали и секции типичных стенок и подпорных стен, фундаменты, колодцы, втулки и отверстия в плитах, а также детали соединения колонн и балок и стандартные соединения. Детализация по кладке стен из каменной кладки и ее стандарт также можно найти на этом листе. Преимущество типичных деталей в том, что они говорят сами за себя и их легко понять.

Так что, если вы боретесь и не понимаете, как будет построен каждый из элементов конструкции на площадке, вы всегда можете проверить типовые листы деталей для изучения или просмотра перед выполнением работ на площадке.

3.1 Образец листа типовых деталей конструкции

Лист компоновки колонн поможет вам определить обозначения колонн и стенок, а также расположение или размеры линий сетки. Компоновку колонн можно отличить по тегам колонн или стен, показанным на плане. На листах спецификаций этих колонн/стен будет указано количество арматурных стержней, расстояние между хомутами и конфигурации их армирования. Это направит инженера к правильной информации о каждой из колонн/стен, назначенных, особенно во время работ на площадке и осмотров.

Чтобы узнать местоположение столбца C1, например, указаны размеры от линий сетки и его тег столбца. Для проверки количества стержней и шага хомутов можно перейти к спецификации колонны на том же листе или на отдельном листе на некоторых чертежах.

Рис. 4.1 Образец листа компоновки колонн

Компоновку фундамента проекта можно найти на плане фундамента. На этом листе вы можете увидеть фундаменты, которые должны быть предусмотрены в нашем проекте, с соответствующими тегами фундамента или этикетками. Вместе с тем же листом находится план фундамента, показывающий размер каждого фундамента с толщиной и графиком армирования для обоих направлений, а также то, будет ли арматура размещаться сверху или снизу фундамента.

Наиболее распространенный тип фундамента — изолированный или комбинированный. В ряде случаев фундаменты не ограничиваются только изолированными или комбинированными. Например, для более крупных проектов мы столкнемся с типами свайных фундаментов. Так же, как и изолированный, свайный фундамент также можно отличить по маркировке типа сваи или ростверка, а соответствующая таблица спецификаций определит размеры, толщину и необходимое армирование. За исключением плотного или матового фундамента, считывание количества и толщины арматуры и того, как она будет лежать на площадке, аналогична чтению подвесной плиты, которая будет обсуждаться в ближайшее время.

Рисунок 5.1 Образец плана фундамента

План общего расположения представляет собой общую планировку на уровне каждого этажа здания или предлагаемый проект, которому необходимо следовать при строительстве. Он содержит информацию о расположении или расположении балок и их марок, типе плит и их толщине, расположении лестничных клеток, подъемных стен, проемов в плитах, впадинах в плитах и ​​уровнях, а также марки сечений и расположение каждой из них. в плане, можно найти в этом макете. Г.А. Планы состоят из плана поперечных балок или плана каркаса первого этажа, типового каркаса пола и планов каркаса крыши проекта.

Во время чтения представьте, что вы смотрите на верхние уровни этажей, которые он представляет. Имея то же направление на север, все расположение и расположение, которое вы можете увидеть, глядя сверху, точно соответствует его ориентации при построении. Это как дорожная карта, которой нужно следовать, чтобы не заблудиться.

Рис. 6.1 Образец листа плана общего расположения

Схемы армирования аналогичны планам общего расположения, за исключением того, что здесь представлена ​​общая схема стальной арматуры, которую мы собираемся обеспечить в плите перекрытия. Это в основном план, который показывает график армирования с каждым соответствующим диаметром и длиной, а также расположением или положением армирования. При работе с бетонной плитой как односторонней, так и двусторонней, график ее армирования обычно приводится на чертеже, а детали того, как будет укладываться арматура, если не указано иное, показаны на типовой схеме. деталь. При работе с плоскими плитами, похожими на плиты или фундаменты из матов, рисунок немного отличается, потому что расположение арматуры дополнительных стержней, будь то сверху или снизу, показано непосредственно на плане. В этом расположении вы можете видеть его ориентацию и стрелку, указывающую направления укладки. Диаметр арматурных стержней и расстояние между ними также указаны со схемой основных сеток армирования указанной плиты.

Рис. 7.1 Лист плана армирования

Детали конструкции со ссылкой на теги разделов, которые мы встречали в планах общего вида, обычно приводятся на этом листе. На этом чертеже мы часто видим детали структурных соединений, детали впадин перекрытий, детали откидных панелей, парапеты, звенья продавливания, выступы, детали лестниц, а также фактические детали арматурных стержней в некоторых конструктивных элементах и ​​тому подобное. Здесь можно найти специальные детали, которые проектировщик конструкций хочет показать на чертеже. Поэтому, если вы заблудились, думая о том, какими должны быть детали, которых вы не можете найти в листе общих типовых деталей, лист структурных деталей будет подходящим местом для проверки.

Ограничительная стена, также известная как чертежи составной стены, показывает общую планировку с учетом ограждения по периметру вдоль границы участка. На этом листе компоновка стяжек составной стены и фундамент составной стены показаны как эксцентричные. Предоставляется информация об уровне ворот, существующих уровнях дорог и о том, находятся ли границы участка рядом с существующими соседями или дорогами, мы также можем заметить, находится ли фундамент основного здания/проекта, который мы строим, вблизи границы участка. При просмотре этого листа можно легко отследить общую площадь или вид рассматриваемой конструкции с высоты птичьего полета.

В зависимости от состояния площадки можно добавить лист схемы крепления. Схема крепления и детали предоставляются, когда нам нужно поддержать наши раскопки для возможного обрушения существующей конструкции поблизости. Этот сценарий возникает, когда разница уровней существующего уровня ворот составляет более 1,20 м по сравнению с самым низким естественным уровнем земли, который встречается на границе участка. Кроме того, когда в предлагаемом нами проекте предусмотрены цокольные этажи, работы по укреплению являются обязательными. При чтении этого листа вы будете руководствоваться тем, где в плане предусмотреть работы по укреплению. Будь то сваи-солдаты, секущие или касательные сваи, все детали сечения были четко определены и представлены здесь.

Что вы думаете об этой статье? Есть ли какие-то советы, которые вы можете добавить к вышесказанному? Сообщите нам свои мысли и прокомментируйте ниже. Вы также можете следить, ставить лайки и подписываться на наши страницы в социальных сетях ниже, чтобы быть в курсе последних сообщений.

 6375 всего просмотров, 3 просмотра сегодня

Нумерация листов строительных чертежей и порядок их расположения

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

Во многих случаях по всему миру консультанты и проектировщики готовят строительные чертежи в соответствии со своими собственными стандартами нумерации чертежей, что создает некоторую путаницу на строительной площадке. Многие консалтинговые и конструкторские бюро придерживаются собственной структуры нумерации чертежей и отказываются от внедрения универсальной методики просто потому, что так это делается уже много лет.

В этом случае страны и комитеты по стандартизации подготовили свои собственные структуры нумерации чертежей и стандарты в качестве предлагаемого решения.

За последнее десятилетие мы стали свидетелями подготовки нескольких таких национальных стандартов, таких как национальный стандарт САПР США, национальный стандарт BIM, британские стандарты САПР, стандарты САПР Еврокода и т. д. Это еще больше создает путаницу среди проектировщиков. Несмотря на то, что все они следуют одинаковому образцу, они различаются между собой.

Бывают случаи, когда в крупных проектах приезжают консультанты со всего мира (архитектор из США, дизайнер интерьеров из Испании, инженер-строитель из Великобритании), и каждый набор строительных чертежей имеет свою схему нумерации чертежей.

Попробовав рассмотреть некоторые из таких стандартов нумерации чертежей/документов САПР, мы представляем здесь национальный стандарт САПР США, который, на мой взгляд, является самым простым и удобным в использовании из всех остальных.

КОМПОНЕНТЫ НОМЕРА ЧЕРТЕЖА

Как видно из приведенного здесь примера, структура номера чертежа состоит из трех (3) компонентов.

Первые две (2) буквы называются обозначением дисциплины, указывающей дисциплину/дизайнерскую профессию или профессию.

Третья (3-я) цифра представляет тип листа чертежа (т. е. виды в плане, детали, разрезы, графики и т. д.).

Наконец, последние две (2) цифры в основном представляют собой порядковый номер рисунков в серии одного типа. Это может быть любой порядковый номер от 00 до 99, и цель состоит в том, чтобы расположить рисунки по порядку.

Теперь давайте углубимся в объяснение каждого из трех компонентов.

ОБОЗНАЧЕНИЕ ДИСЦИПЛИНЫ

Обозначение дисциплины помогает определить профессию/тип работы, для которой предназначен каждый рисунок. Например, архитектурные, структурные, электрические, механические, интерьерные и т. д.

Это помогает строительной отрасли легче распространять и идентифицировать чертежи. Кроме того, некоторым строительным компаниям может не потребоваться просматривать и понимать чертежи всех консультантов.

Например, субподрядчикам по ландшафтному дизайну не нужно распространять внутренние чертежи здания.

Теперь обозначение дисциплины может состоять из одной или двух букв. Каждая буква означает конкретную торговлю рисунком. В небольших проектах обычно используется одна буква, за которой следует «-», чтобы сохранить правильный формат. Но в больших проектах обычно следует использовать двойные буквенные обозначения. Например, электрические чертежи необходимо будет разделить на силовые чертежи и чертежи освещения в качестве дальнейшего подразделения.

Ниже приведен список предлагаемых буквенных обозначений дисциплин.

Кроме того, если используется двойная буква, вторая буква может указывать на назначение чертежа.

Например, электрический чертеж для питания может быть идентифицирован как EP, или чертежи механической сантехники могут быть обозначены как MP, чертеж архитектурного расписания как AS и т. д.

ТИП ЛИСТА

Третья цифра обозначает тип листа и представляет собой однозначное число от 0 до 9.

Тип листа используется для дальнейшей организации чертежей одной профессии в разделы, которые легче найти.

Чтобы лучше понять это, набор архитектурных чертежей состоит из видов в плане, фасадов, разрезов, деталей, графиков, отделки и т. д. Эта третья цифра помогает разделить эти типы. На строительной площадке любой субподрядчик может искать определенный вид в разрезе, поэтому этот индикатор помогает любому просмотреть большое количество чертежей и легко найти нужный тип чертежа.

В таблице показаны номера для каждого типа чертежа.

Номера 7 и 8 присутствуют на случай, если конкретный тип чертежа не указан в списке и его необходимо внедрить.

Каждый тип рисунка также обычно имеет разный масштаб. Например, виды в плане обычно имеют масштаб 1:100, фасады и разрезы — 1:50, а чертежи деталей — 1:10

.

Как видите, система нумерации упорядочивает типы чертежей, начиная с самых общих и заканчивая более конкретными подробными чертежами.

ПОСЛЕДОВАТЕЛЬНЫЙ НОМЕР

Последние две цифры номера чертежа соответствуют названию.

По сути, это число, указывающее последовательность рисунков и порядок их сортировки.

Обычно это двузначное число от 00 до 99.

В некоторых случаях рекомендуется не использовать некоторые порядковые номера на случай, если в будущем потребуется добавить дополнительные чертежи.

Вот несколько примеров стандартных строительных чертежей.
