Не греет электрический теплый пол

Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.

Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?

В большинстве случаев можно, но многое зависит от места повреждения и причины. Вот основные три:

• неисправность терморегулятора

• выход из строя температурного датчика

• повреждение кабеля

Ошибки при монтаже

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.

Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.

Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

• L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

• L1 и N1 – отходящая нагрузка, греющий кабель или мат

• Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

• отключаете от клемм провода на датчик

• терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

• на экране высвечивается номер программы

• перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Повреждение греющего кабеля и нагревательного мата

Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.

Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.

Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.

Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.

Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.

Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.

А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.

И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.

Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.

Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др. ) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.

Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

• трансформатор для прожига

• генератор сигналов

• эл.магнитный приемник сигналов

• тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

Порядок такой:

• прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

• генератором подается сигнал в кабель

• эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

• тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.

Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой.

В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Теплый пол – почему не работает, как устранить неполадки

Содержание:

1. Теплый пол — принцип работы

2. Ремонт теплого пола своими руками

В настоящее время большинство людей, выбирая систему отопления для собственных домов и квартир, всё чаще отдают предпочтение теплым полам. Такая технология является одним из лучших вариантов для создания комфортной обстановки в помещении – выделяемое тепло направляется снизу вверх от самой поверхности пола, что позволяет максимально равномерно прогревать все пространство. Следовать пословице, советующей держать ноги в тепле для сохранения здоровья, с появлением системы теплых полов стало намного проще. Ощущение же от хождения босиком по нагретому напольному покрытию чрезвычайно приятное.

Смонтирована система должна быть исключительно качественно. Иначе у владельцев с большой долей вероятности рано или поздно возникнет вопрос: включили теплый пол — почему не работает система? Причин может быть несколько, способов их устранения также, поэтому следует рассмотреть возможные варианты возникновения неисправностей и пути налаживания правильной работы теплого пола. Также необходимо разораться, если не работает теплый пол что делать.

Если после включения теплый пол не работает – причины неполадок следует искать в первую очередь в правильном включении системы. При отсутствии нарушений, возможно, придётся обращаться к специалистам. Возникновение проблем может быть связано также с нарушением технологии монтажа, в этом случае необходимо будет произвести ремонт теплых полов. В некоторых случаях исправить недостатки в работе системы обогрева можно своими руками, для чего следует ознакомиться с тем, как работает теплый пол и с типами напольного обогрева.

Напольный обогрев может быть водяным и электрическим. Иногда подозрения в неисправности теплого пола возникают сразу после включения. Поэтому следует заметить, если вам не сообщили об этом специалисты при установке – поскольку напольное отопление относится к низкотемпературным видам обогрева, то медленный нагрев для теплых полов обоих типов является нормой, время нагрева следует уточнять во время приобретения и монтажа у специалистов.

Рабочей температурой системы является 25 – 28 градусов Цельсия, при более высоких показателях существует риск испортить напольное покрытие.

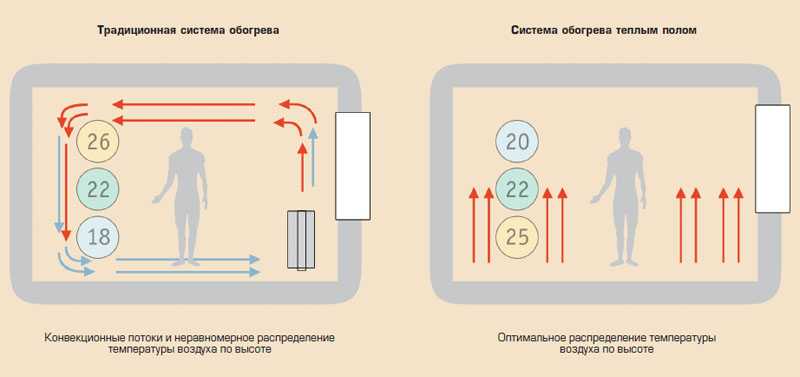

Теплый пол — принцип работы

В принципе работы систем водяных теплых полов разобраться достаточно просто. Теплоносителем здесь является горячая вода, текущая по гибким трубам, вмонтированным в поверхность пола вместо настенных или напольных радиаторов отопления. Газовые котлы либо системы центрального отопления служат источниками горячей воды.

Как настроить теплый пол, если вы используете водяную систему полового отопления? Для этого вначале следует ознакомиться с принципом работы коллектора, предназначенного для направления потоков теплой и отработанной воды. К схеме водяного теплого пола, предоставленной вмести с отопительной системой, прилагается таблица балансировки.

На её основе настраивают работу каждого контура следующим образом:

• После удаления с вентиля защитного колпачка, его закрывают до отказа.
• По таблице для каждого контура определяют число оборотов и отворачивают на это число вентиль.

В электрических теплых полах пропускаемый по кабелям, вмонтированным в поверхность пола, ток нагревает трубки, передающие тепло напольному покрытию, а затем – в пространство помещения. Для того, чтоб правильно настроить работу электрического теплого пола необходимо в соответствии с прилагаемой к системе инструкцией настроить терморегулятор.

Наглядно с процессом настройки можно ознакомиться на видео и фото. В некоторых случаях необходимо провести заземление теплого пола (прочитайте: «Как проверить теплый пол, если он не работает – способы проверки электрического теплого пола»). Необходимость в этом возникает, если система используется во влажных помещениях и нагревательный провод не защищен специальной оплеткой, что в современных электрических полах является скорее исключением.

Ремонт теплого пола своими руками

Во многих случаях проблему в работе системы полового отопления можно решить самостоятельно. Для начала необходимо установить точную причину неисправности, и, зная принцип работы теплых полов, быстрее всего вам удастся справиться без привлечения специалистов. Причины неисправностей достаточно однообразны, поэтому даже если вы не являетесь специалистом в этой области, нетрудно будет, взглянув на фото, где демонстрируется последовательность действий, повторить необходимые манипуляции.

Если не включается теплый пол, работающий на электричестве, причины этого могут быть следующими:

• Отсутствие напряжения. Для этого мультиметром следует замерить напряжение на клеммах.
• При наличии напряжения необходимо проверить сопротивление контуров, датчик и регулятор. Датчик и регулятор в случае неисправности можно заменить.

Гудит теплый пол чаще всего из-за неправильного монтажа или при невысоком качестве самой отопительной системы. На эту проблему чаще всего жалуются владельцы пленочных инфракрасных полов. В таком случае единственным решением может быть обращение к специалистам, устанавливающим систему.

При неисправности водяного теплого пола следует:

• Проверить, не перекрыты ли краны, находящиеся в распределительном щитке.
• Работает ли циркуляционный насос. От него должен исходить небольшой шум и ощущаться легкая вибрация.
• Протечка, возникшая из-за повреждения системы. Проверка теплого пола на наличие неисправности осуществляется специальным прибором – участок протечки тепловизор или дистанционный индикатор влаги отобразит светлым пятном.
• Проверить, не попал ли в систему воздух. Это осуществляется специалистами, которые и устранят проблему.

Монтаж теплого пола, подробная видео инструкция:

Недостаточный нагрев помещения может быть связан:

• С недостаточной мощностью котла при водяном отоплении.
• С установкой на поверхности пола, где находятся трубы и кабеля, мебели или толстых ковровых покрытий. Читайте также: «Какое ковровое покрытие для комнаты лучше».
• С закупоркой труб водяного теплого пола воздухом.
• С нарушением технологии монтажа, при котором тепло не поднимается, а уходит вниз.
• С преждевременным отключением терморегулятора электрического теплого пола. Читайте также: «Теплый пол не греет: причины».

Наиболее простым, однако при этом более затратным решением будет вызов специалистов. Проведенная ими диагностика теплого пола выявит причину неисправности, а опытные мастера быстро устранят возникшую проблему.

Почему у меня не работает теплый пол? Советы по устранению неполадок! Часть 1

В этой первой части нашего руководства «Почему у меня не работает теплый пол?» мы рассмотрим; тест полотенца, питание, проверка цепи и датчики. Но если это связано с термостатом, прочитайте нашу часть 2 этой темы блога.

Почему у меня не работает пол с подогревом? Иногда ваш электрический теплый пол кажется, что он просто не будет работать, и это может быть очень неприятно, особенно если он всегда работал раньше, вы привыкли к хорошим теплым полам, а теперь почему-то кажется, что это не так! Но не беспокойтесь. Наиболее распространенные проблемы, как правило, относительно просты и могут быть устранены по телефону одним из наших дружелюбных и знающих специалистов по работе с клиентами.

Наша команда имеет дело с сотнями звонков в год, и мы в значительной степени слышали все это от собачьих кроватей, накрытых датчиками температуры, отопления, подключенного напрямую к сети без термостата, и даже от изоляционной плиты, установленной НАД системой подогрева пола!

Это открытое и честное руководство даст вам несколько простых решений для наиболее распространенных проблем с электрическим теплым полом и поможет вам снова стать красивым и теплым.

Верно сказать, что электрические теплые полы — это очень простой нагревательный кабель, который очень редко выходит из строя, если он правильно установлен и настроен. Большинство возникающих проблем можно свести к изменению настроек термостата или простым изменениям в электрике или образе жизни.

Сила есть? Хороший! Проведите тест полотенцем в ручном режиме, чтобы проверить, работает ли отопление.

Чтобы обойти любые настройки графика нагрева, вы можете установить термостат в ручной режим, чтобы проверить, работает ли отопление быстро и легко. На программируемом термостате (модель SCP) просто нажмите кнопку настроек, чтобы на дисплее появился значок руки. Это указывает на то, что термостат находится в ручном режиме. В ручном режиме термостат будет нагревать пол до заданной температуры независимо от времени суток, если заданная температура установлена ​​выше измеренной температуры пола или помещения.

Чтобы провести тест с полотенцем, возьмите большое банное полотенце и сложите его несколько раз. Поместите это над участком пола, где вы ожидаете, что там будет отопление. Теперь используйте стрелку вверх, чтобы установить желаемую температуру на 30°C. (Мы говорим 30°C, потому что это обычно всегда выше, чем текущая температура пола, но эту температуру следует использовать только в течение коротких периодов времени во время тестирования и устранения неполадок, а максимальная рекомендуемая температура пола 27°C должна соблюдаться при нормальных условиях. операция). Вы должны увидеть значок пламени на экране и услышать щелчок термостата, когда он включает нагрев. Примерно через 15 минут вы почувствуете, как пол под полотенцем нагревается. Если вы это сделаете, вы знаете, что ваша система подогрева пола в порядке и работает должным образом. Теперь вы можете убрать полотенце и оставить комнату нагреваться на некоторое время.

Утепленный пол в небольшой комнате должен прогреться примерно за 30 минут, но если утепление отсутствует или отопление включается впервые, это может занять больше времени. Оставьте этаж на пару часов и вернитесь. Если пол теплый, то все в порядке. В противном случае у вас может быть проблема с потерей тепла. В этой ситуации лучше всего поговорить с вашим установщиком, чтобы узнать, какая система электрического теплого пола была заложена, какой был исходный черновой пол и была ли уложена какая-либо изоляция до того, как отопление было уложено. Получив эту информацию, вы можете позвонить нам, и мы сможем сообщить, есть ли вероятность возникновения проблемы с потерей тепла.

К сожалению, если есть проблема с потерей тепла, вы мало что можете сделать, чтобы решить ее, кроме как установить дополнительный обогреватель или снять пол и систему отопления и начать все сначала, но на этот раз включите изоляцию основания и, возможно, более высокую мощность нагрева. систему, если требуется. Чтобы максимально избежать этой проблемы, компания ThermoSphere всегда включает изоляцию в каждое предложение. Изоляционная плита рекомендуется для предотвращения потерь тепла вниз, ускорения времени нагрева и повышения эффективности вашей системы подогрева пола. Часто это первое, что нужно исключить из проекта, чтобы «сэкономить деньги», но это не так, потому что в в долгосрочной перспективе неизолированная система будет стоить вам дороже, и вам даже может потребоваться заплатить, чтобы полностью заменить ее, если возникнет проблема с потерями тепла!

Нет признаков жизни?

Убедитесь, что все включено

Если ваш теплый пол не нагревается и на термостате нет признаков жизни, вам необходимо проверить электропитание. Одной из наиболее распространенных причин, по которой электрический теплый пол не работает, является то, что кто-то отключил плавкий предохранитель, который питает теплый пол!

Иногда люди решают сделать это в теплое время года, а затем, когда наступают сентябрь и октябрь, от пола не исходит тепло! Если он есть, убедитесь, что ответвление с предохранителем включено, а также убедитесь, что соответствующий мини-автоматический выключатель (MCB) в вашем потребительском блоке не сработал и не был выключен. Если один или оба этих переключателя выключены, ваш теплый пол обесточен и не включится. Включите их снова, и вы должны увидеть, как ваш термостат оживает, и вы сможете снова включить подогрев пола. Если это не сработает, возможно, потребуется заменить предохранитель в ответвлении, или вам может потребоваться попросить электрика или компетентного человека проверить проводку для вас.

УЗО продолжает срабатывать? Убедитесь, что цепь не перегружена, и проверьте наличие утечки на землю.

Если электричество в вашем доме отключается каждый раз, когда включается электрический теплый пол, у вас может быть одна из двух распространенных проблем.

В первую очередь следует проверить, не перегружена ли электрическая цепь, к которой подключен электрический теплый пол. Вы можете сделать это, идентифицируя каждое электрическое устройство, которое подключено к той же цепи, что и ваш электрический теплый пол, и выключая их все. Затем включите теплый пол в ручной режим и установите температуру 27°C. Если обогрев включается и пол начинает нагреваться примерно через 10-15 минут, значит, нагревательный элемент, термостат и проводка в порядке. Хорошие новости! Теперь включите другие приборы один за другим. Если УЗО снова срабатывает, значит, у вас возникла проблема с перегрузкой в ​​этой цепи, и вам следует обратиться к электрику для устранения проблемы.

Если УЗО срабатывает, даже если все остальное выключено, у вас все еще может быть проблема с перегрузкой. Для этого нужно знать максимальную нагрузку контура, к которому подключен ваш электрический теплый пол, и общую нагрузку вашей системы электрического теплого пола. Если ваш электрический теплый пол подключен к специальной цепи питания, то общая нагрузка контура теплого пола должна быть ниже максимальной нагрузки, иначе при включении напольного отопления сработает УЗО. Если у вас есть электрическая система подогрева пола меньшего размера, которая подключена к существующей цепи через ответвление с предохранителем, общая нагрузка электрического подогрева пола не должна превышать доступную нагрузку на эту цепь.

Вам также необходимо учитывать общую нагрузку вашего термостата. Большинство электрических термостатов для теплого пола могут коммутировать электрические нагрузки до 16 ампер. Если вы собираетесь переключать 16-амперную систему через один термостат, вам необходимо убедиться, что цепь питания может выдерживать 16-амперную нагрузку. Если вы попытаетесь переключить более 16 ампер, у термостата могут возникнуть проблемы, и УЗО сработает в качестве отказоустойчивого. Ограничение нагрузки 16 ампер также означает, что существует максимальная площадь пола, которую вы можете контролировать с помощью одного термостата. Например, если у вас есть 100 Вт/м ²  система отопления позволяет обогреть до 36 м ²  на одном термостате на 16 ампер. При мощности 150 Вт/м ² вы можете нагреть до 24 м ² , а с системой 200 Вт/м ²  можно нагреть до 18 м ² на один термостат.

Если текущая нагрузка вашей системы электрического теплого пола превышает максимальную нагрузку существующей цепи питания, вам необходимо вызвать электрика и установить специальный источник питания для вашего теплого пола. Если вы хотите или вам нужно переключить более 16 ампер через один термостат, вам потребуется, чтобы электрик установил демпфирующий контактор в цепь, которая используется для переключения большей нагрузки, и избежать проблем с отключением.

Как я могу подтвердить утечку земли и что я могу сделать, чтобы исправить это?

Если вы исключили перегрузку, а ваша электрическая система обогрева пола относительно мала (менее 20 м ² ), на самом деле может быть некоторое повреждение кабеля для обогрева пола, вызывающее так называемую «утечку на землю».

Это происходит, когда изоляция вокруг электрического кабеля повреждена, а электричество проводится по заземляющему кабелю и обнаруживается УЗО. В целях безопасности, как только это происходит, УЗО отключает питание цепи – для этого оно и предназначено! Если это происходит с вашей системой электрического обогрева пола, ее обычно можно исправить без особых нарушений, так что не беспокойтесь. Всегда полезно убедиться, что есть утечка на землю, прежде чем вызывать инженера по ремонту. Это может сделать электрик, и им понадобится тестер изоляции. Вот наше видео, в котором показано , как провести испытание изоляции в системе электрического теплого пола.

Если проверка показывает, что есть утечка на землю, следующим этапом является вызов инженера по ремонту. Они приедут к вам домой и с помощью своего оборудования найдут неисправность в кабеле. Плохая новость заключается в том, что им придется занять небольшой участок пола, чтобы осмотреть повреждения и провести ремонт. Используемое ими оборудование может точно определить поврежденный участок кабеля размером с монету в 2 фунта стерлингов, поэтому обычно требуется только одна плитка.

После того, как кабель будет отремонтирован, протестирован и снова заработает, вы можете заказать замену плитки, чтобы пол снова стал качественным. Стоимость ремонта покрывается пожизненной гарантией ThermoSphere, если выяснится, что неисправность связана с производственным дефектом или дефектом материала. Так что не забудьте зарегистрировать гарантию! Если неисправность возникла в результате повреждения во время установки или какой-либо ошибки, то посещение платное и обычно стоит от 200 до 400 фунтов стерлингов в зависимости от компании, которую вы используете, вашего местоположения, сложности ремонта и времени. года. В компании ThermoSphere нет инженеров по ремонту, и мы вообще не получаем прибыли от ремонта или сервисных визитов. Мы можем порекомендовать вам ремонтную компанию, если она вам понадобится.

Проверьте значения сопротивления вашего нагревательного кабеля

Можно провести испытание на сопротивление вашей системы подогрева пола, чтобы убедиться, что нагревательные кабели в порядке, не обрезаны, не удлинились и не повреждены. Каждый нагревательный кабель изготавливается с определенным значением сопротивления, которое предназначено для обеспечения необходимой тепловой мощности. При изменении длины кабеля изменяется значение сопротивления, что неблагоприятно влияет на работу системы отопления.

Для проверки сопротивления необходимо знать, какой нагревательный мат или кабель был установлен и каково ожидаемое значение сопротивления. Вы найдете значение сопротивления на упаковочной этикетке, на этикетке с холодным хвостом и подробно на тестовой этикетке в руководстве по эксплуатации, которое должно было быть передано домовладельцу при передаче по гарантии. Если у вас нет записи о значении сопротивления, мы обычно можем определить, какой продукт был установлен, просмотрев счета-фактуры, планы или квитанции о покупке. С помощью этой информации мы можем сказать, каким должно быть сопротивление.

Как только вы узнаете ожидаемое значение сопротивления, вы можете сравнить его с проверенными значениями. Чтобы проверить сопротивление, вам необходимо отключить электропитание, снять термостат со стены и отсоединить греющие кабели под напряжением и нейтралью от их клемм. Подсоедините каждый кабель к зажиму на тестовом измерителе и установите на измерителе правильное значение сопротивления. Для значений сопротивления менее 200 Ом можно использовать настройку 200 Ом. Если вы ожидаете показания более 200 Ом, вам необходимо использовать настройку 2000 Ом. Некоторые измерители имеют другие настройки наших функций автоматического выбора диапазона, поэтому, если вы сомневаетесь, обратитесь к инструкциям измерителя и используйте настройку, соответствующую ожидаемому значению сопротивления.

Измеренное сопротивление должно быть в пределах от -5 до +10% от заводских значений. Если да, то у вас все хорошо. Если нет, вам необходимо провести дальнейшее расследование, поскольку у вас может не быть верной информации о вашей системе отопления, или кабель мог быть обрезан или удлинён, и вам нужно посетить ремонт. Позвоните нам для консультации или читайте дальше!

Узнайте больше о тестировании системы

Есть ли у вас в комнате коврики, циновки или лежаки для собак?

Как вы теперь знаете, ваш теплый пол не включится, пока измеренная температура не упадет ниже желаемой установленной температуры. Большинство людей, как правило, настраивают свои термостаты для подогрева пола на измерение температуры пола и имеют датчик температуры пола где-то под полом. Работа этого датчика состоит в том, чтобы измерять температуру пола и сообщать термостату, когда включать и выключать.

Иногда датчик температуры пола установлен не в лучшем месте и на него могут влиять другие температурные воздействия. Например, если датчик пола находится в области, покрытой изоляционным материалом, таким как коврик, ковер или собачья подстилка, эта область пола будет нагреваться намного быстрее, чем остальная часть пола, и в результате Датчик будет думать, что весь пол прогрелся, и отключит обогрев до того, как остальная часть пола успеет нагреться. Простое перемещение изолирующего объекта позволит датчику пола считывать более точную температуру для всего пола, и в результате комната станет более теплой и комфортной.

Важно не покрывать пол с подогревом чем-либо слишком толстым (с теплоизоляцией выше 2,5TOG), потому что это не позволяет теплу отводиться от кабелей к полу, что может привести к перегреву и выходу кабеля из строя. . Если вам нужно иметь что-то вроде собачьей кровати в комнате, вы должны получить такую, у которой есть маленькие ножки или ножки, которые позволяют воздуху циркулировать. Коврики и циновки не рекомендуются на полах с подогревом.

Убедитесь, что датчики температуры не повреждены!

Датчик температуры является одним из наиболее важных компонентов системы электрического теплого пола, поскольку он определяет, когда отопление должно быть включено или выключено. Если ваш обогрев не работает, вы должны проверить датчики температуры в порядке.

Датчик температуры окружающей среды расположен на нижней стороне дисплея термостата. Похоже на маленькую черную бусину. Убедитесь, что датчик не закрыт, не поврежден и не вдавлен в термостат.

Если это так, свяжитесь с нами, и мы поможем вам узнать, можно ли это исправить. Если вам нужна замена термостата, мы можем организовать это для вас.

Вам также необходимо проверить датчик температуры пола, если он используется в вашей системе. Даже несмотря на то, что датчик пола будет находиться под полом (мы надеемся!), вы все равно можете проверить, работает он или нет, а в некоторых случаях их даже можно заменить. Вы должны действительно пытаться это сделать, только если вы разбираетесь в электрике и имеете мультиметр. Перед началом работы отключите электропитание!

Снимите дисплей с монтажной пластины и отверните крепежные винты, чтобы снять термостат со стены. Ослабьте клеммы датчика и снимите провода. Используйте зажимы на вашем измерительном приборе и прикрепите по одному к каждому из проводов датчика (полярность отсутствует). Включите измеритель и переключите его на сопротивление 20 кОм. Температурные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C, поэтому, как правило, показания сопротивления должны составлять 8-12 кОм, если датчик является одним из наших и не был поврежден. Если вы получаете другое значение сопротивления, возможно, у вас установлен несовместимый датчик. Если показания сопротивления отсутствуют, датчик поврежден.

В обоих случаях идеальным решением является удаление датчика пола и установка нового совместимого датчика. Это невозможно, если не использовался кабель датчика, но, к счастью, есть и другие варианты! Если термостат находится в той же комнате, что и отопление, то вы можете переключить его на использование датчика температуры окружающего воздуха. Это нормально для плиточных полов, но может не подойти, если у вас есть другие напольные покрытия, такие как винил, которые имеют определенные максимальные температуры.

В этой ситуации рекомендуется заменить термостат на тот, который совместим с беспроводным датчиком температуры, таким как программируемый термостат Bluetooth (BT21). Вместе с этим термостатом вы также можете купить и установить беспроводной датчик температуры с батарейным питанием. Это может быть размещено на низком уровне или даже на полу и поможет ограничить температуру пола. BT21 с беспроводным датчиком также идеально подходит для измерения температуры окружающей среды в отапливаемом помещении, если ваш термостат не может быть расположен в том же помещении.

Ого, сколько информации! Я надеюсь, что часть 1 статьи «Почему у меня не работает теплый пол» помогла объяснить некоторые вещи, которые вы, возможно, не знали об электрическом напольном отоплении. Как вы теперь знаете, большинство проблем, которые могут возникнуть, могут быть решены относительно легко, если у вас есть базовые знания в области электрики или у вас есть знакомый электрик!

Как всегда, если у вас есть какие-либо вопросы или вы хотите поговорить о вашей конкретной установке, вы можете связаться с нашей командой по работе с клиентами , которая будет рада вам помочь!

Читать следующий выпуск. .. Почему у меня не работает теплый пол? Основные советы по устранению неполадок (часть 2)

Почему у меня не работает пол с подогревом? Общие причины

Пол с подогревом не работает? При правильной установке теплый пол представляет собой энергосберегающее решение, не требующее особого ухода и обеспечивающее равномерное распространение лучистого тепла. Высококачественные системы спроектированы так, чтобы быть достаточно прочными, чтобы выдерживать годы ежедневного использования, поэтому так неприятно, когда вы выплескиваете воду на теплый пол, и он перестает работать.

Большинство распространенных проблем с полом с подогревом возникают из-за ошибок на этапе проектирования и монтажа. Вот почему так важно пригласить опытного профессионала, чтобы определить и настроить вашу систему. Нагреваемый кабель или труба располагаются либо в слое стяжки, либо под поверхностью пола, где мало что может пойти не так или повредить систему.

Здесь мы исследуем некоторые из наиболее распространенных причин, по которым не работает теплый пол, и объясним, как их устранить.

1. Плохой дизайн и установка

(Изображение предоставлено Future PLC/ Colin Poole)

«Подавляющее большинство проблем с неработающим полом с подогревом связано с плохой установкой или некачественным вводом в эксплуатацию», — говорит Мэтт Деншам, отдел продаж. директор Robbens Systems (открывается в новой вкладке). Тепловая мощность, которую должна обеспечить ваша система, зависит от множества факторов, в том числе от возраста здания и от того, насколько хорошо оно изолировано. Ваш инженер-теплотехник должен провести обследование потерь тепла в доме, прежде чем указывать систему, чтобы убедиться, что все эти переменные учтены.

«Очень важно, чтобы системы UFH были полностью спроектированы и установлены профессиональными компаниями, — добавляет Мэтт. Когда система установлена, трубы или кабели теплой воды должны быть проложены аккуратно и через равные промежутки. Это обеспечит равномерное распределение тепла по поверхности пола, а не очаговое тепло с горячими или холодными участками. Если на этапе прокладки трубы/кабеля качество изготовления выглядит грязным или неровным, это тревожный сигнал, и, возможно, работу придется выполнить заново.

2. Недостаточная изоляция

Чтобы получить максимальную эффективность от вашего напольного отопления, необходимо установить правильный уровень изоляции на ваших полах. В противном случае часть тепла, генерируемого вашей системой, будет проходить вниз через черный пол и теряться. Эта проблема может возникнуть как с мокрыми, так и с сухими системами теплого пола.

«Плохая изоляция требует более высоких температур нагрева, что не обеспечит комфортных условий для жизни», — говорит Том Эдмундс, генеральный директор Wunda . «В доме с хорошим уровнем теплоизоляции низкотемпературные и энергоэффективные системы полов будут работать идеально, обеспечивая максимальную экономию».

Если вы устанавливаете UFH в рамках более крупного ремонта или реконструкции, вы также можете рассмотреть возможность улучшения изоляции в других областях (например, чердак, стены и т. д.), а также заменить старые окна, пропускающие сквозняки, на теплосберегающие.

3. Неправильная отделка пола

(Изображение предоставлено Future plc/Dan Duchars)

Еще одна распространенная ошибка при неработающем напольном отоплении – укладка неподходящего покрытия пола. «Хотя большинство материалов подходят для UFH, необходимо соблюдать осторожность при выборе правильного типа подложки для ковров», — говорит Мэтт из Robbens.

‘Теплопроизводительность может резко снизиться, если используется изолирующая подложка для ковра.’ Размещение толстых ковров на больших площадях вашей комнаты также отрицательно скажется на общей производительности системы. Прочтите больше советов по теплому полу с ковровым покрытием. Гладкие твердые поверхности, такие как керамическая, фарфоровая или сланцевая плитка, обычно обеспечивают наилучшую теплопроводность.

4. Неправильные элементы управления UFH

Хотя ошибка в настройке элементов управления не повредит вашей системе, она помешает вашему подогреву пола эффективно отдавать тепло. «Попытка управлять системой, как старомодной радиаторной системой центрального отопления (где отопление включается на пару часов утром и на пару часов вечером), приведет к неоднородной настройке, которая не кажется работать очень хорошо», — говорит Мэтт из Роббенса.

Вместо этого непрерывная работа системы приведет к повышению производительности и поможет предотвратить неработоспособность системы подогрева пола. Температура в каждой из зон, где установлен УФГ, должна регулироваться своим индивидуальным термостатом. Как только поверхность пола нагреется до нужной температуры, ее лучистое тепло будет продолжать обогревать помещение в течение дня, без продолжения работы котла. «Если UFH работает всего несколько часов в день, у него не будет времени прогреть пол, чтобы обогреть помещения», — добавляет Мэтт.

5. Проблемы со стяжкой

(Изображение предоставлено Future PLC/Colin Poole)

В отличие от электрического напольного отопления, если у вас напольное отопление не работает от системы на водной основе, а песчано-цементная стяжка была укладка без надлежащего давления в трубах, возможно, что стяжка может препятствовать прокладке трубопровода. Это означает, что теплая вода, текущая по трубам для обогрева этажа выше, будет с трудом протекать. На этапе укладки убедитесь, что стяжка оставлена ​​для затвердевания и высыхания без включения системы. При этом по трубам должна течь холодная вода.

Проблемы со стяжкой могут быть трудноустранимы после того, как этот слой и финишное покрытие пола выше будут разрушены. Если вы воспользовались услугами профессионального инженера-теплотехника для установки, вы должны попросить, чтобы он вернулся, чтобы решить проблему, которая может означать, что стяжка должна быть полностью переложена. Обратите внимание, что вы не столкнетесь с этими проблемами с электрическими системами обогрева пола, такими как в магазине «Теплые полы» (откроется в новой вкладке).

6. Захваченный воздух

(Изображение предоставлено Future PLC)

Эта проблема, связанная с неработающим напольным отоплением, возникает при использовании водяного теплого пола. Если воздух попадет в один из каналов под полом и застрянет, это окажет эффект домино на остальную часть системы.
