Как сделать и установить выдвижной ящик Тандем и Мовенто.

Инструкция, проектирование, изготовление и установка выдвижного ящика на направляющие Тандем (в том числе с TIP-ON) или Movento.

Проектирование MOVENTO

Проектирование TANDEM

В принципе, приведенных рисунка достаточно для того, чтобы сделать выдвижные ящики Тандем полного или частичного выдвижения
с доводчиком (Blumotion) или Tip-on (система открывания нажатием на фасад) и Мовенто.
Мы привели чертежи из официальной инструкции производителя — BLUM.

Tandem и Movento — это братья, Movento — новое поколение направляющих,
в которые уже встроен доводчик Blumotion или Tip-on (система открывания нажатием на фасад). Movento — только полное выдвижение.

Для тех, кто уже устанавливал Tandem, установить Movento не будет представлять каких — либо трудностей.

Как же сделать выдвижной ящик, все просто, вот что нужно рассчитать:

1. Правильно рассчитать выступающее ребро боковины ящика. Для выдвижных ящиков Tandem ДСП 18 мм, Для Movento — 16 мм.

2. Размеры дна ящика.

3. Высоту боковины.

Дальше, найдите фирму, которая занимается раскроем и продажей ДСП, в Минске их очень, очень много, думаю, что в других городах тоже.
Выбираете цвет ДСП, отдаете размеры, и Вам все сделают.

1. Обработка боковин. Ширина ДНА выдвижного ящика Тандем.

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем — это скрытые направляющие.
Также ребро служит для фиксации ящика на них. Толщина ребра должна быть для Tandem 18 мм. Для Movento — 16 мм.
ШИРИНА ДНА для TANDEM = ВНУТР. ШИРИНА КОРПУСА — 49 мм.

1. Обработка боковин. Ширина ДНА выдвижного ящика Movento.

ДСП 16 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА — 42 мм.

ДСП 18 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА — 42 мм — 2*X.

X — глубина выборки в ДСП 18 мм.
Разберем на примере.

Допустим у нас ящик с внутренней шириной корпуса 464 мм.

Мы используем ДСП 18 мм. Делаем выборку 4 мм.

Тогда ШИРИНА ДНА = 464 — 42 — 2*4 = 414 мм.

2. Длина ДНА и глубина корпуса.

После сборки все должно выглядеть так, как на рисунке слева.

Обратите внимание, на Длину дна.

ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ — 10 мм.
Разберем на примере.
Допустим, мы выбрали направляющую 500 мм.

Тогда ДЛИНА ДНА = 500 — 10 = 490 мм.

Обратите внимание на глубину корпуса!

Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.

3. Высота ящика.

Теперь нужно правильно рассчитать высоту ящика.
Разберем на примере для Tandem:

Допустим, у нас стандартный кухонный корпус (шкаф), высотой 720 мм, сделанный из ДСП 18мм.

Тогда внутренняя высота корпуса будет = 720 — 36 = 684 мм.

Мы хотим сделать 4 — е ящика в этот корпус.

Тогда высота ящика = (684 — 32,5*4)/4 = 138,5 мм, округлим до 138 мм.
Можно усложнить задачу.
Мы хотим чтобы ящики были разной высоты.

Например, чтобы все, кроме нижнего, были 100 мм высотой.

Общая высота стенок ящиков = 138*4 = 552 мм.

Три ящика высотой 100 мм — это 300 мм.

Тогда нижний будет высотой 552 — 300 = 252 мм.

Надеюсь, идея понятна!

4. Установка замков на выдвижной ящик.

После того, как ящик собран, установите замки. Замки служат для фиксации ящика на направляющих Тандем.

Все просто: плотно приложите замок между ребром и фасадом и зафиксируйте на саморезы.

Кстати, замок также обеспечивает регулировку фасада по высоте! (Колесик на замке).

5. Отверстия в задней стенке выдвижного ящика.

Насверлите отверстия в задней стенке ящика, как показано на рисунке. Эти отверстия служат для дополнительной фиксации выдвижного ящика
специальным штырем, который находится на конце направляющих и позволяет, также, регулировать наклон фасада.

Обратите внимание на размер 37 мм от края корпуса до 4 — го отверстия в направляющей, он должен выдерживаться точно! Левая и правая направляющая должны находиться на одном уровне. Под уровнем мы понимаем одинаковый отсчет размеров относительно корпуса (шкафчика).
Обратите внимание на правильные позиции направляющих на одной стенке. Расстояние между направляющими (третий рисунок) нужно выбрать так, чтобы между верхом ящика и следующей направляющей был зазор
не менее 7 мм!, а лучше больше, мы бы рекомендовали не менее 20 мм.
Учтите этот момент при расчете высоты боковин ящика!

ВО ВСЕ ОТВЕРСТИЯ ЗАКРУЧИВАТЬ САМОРЕЗЫ ВОВСЕ НЕ ОБЯЗАТЕЛЬНО!

Много отверстий сделано для того, чтобы в случае ошибки сверления можно было бы пересверлить отверстие в другом месте!
Каких — либо рекомендаций сколько устанавливать саморезов на ящик нет. Пользуйтесь здравым смыслом!
Чем тяжелее ящик — тем больше саморезов!

Как установить выдвижной ящик на направляющие Тандем.

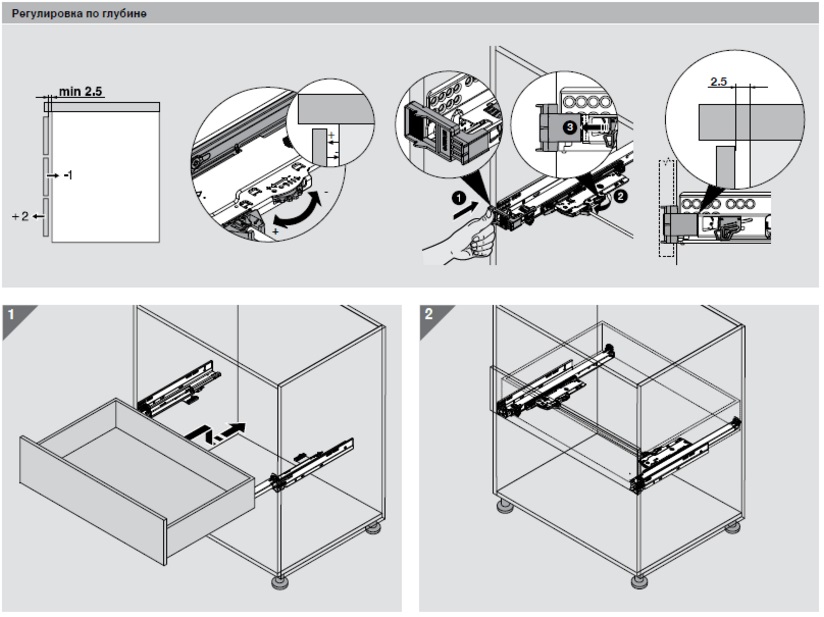

1. Выдвиньте телескопические части направляющих.

2. Установите ящик на направляющие.

3. Задвиньте ящик до конца.

Замки автоматически зафиксируют ящик.

Установка фасада и фасадного эсцентрика для выдвижного ящика Тандем.

1. Приложите фасад к ящику. Наметьте линию на которой будут установлены фасадные эксцентрики, так чтобы эксцентрики попадали, примерно на середину стенки ящика, эта разметка достаточно произвольна.

2. На линии наметьте отверстия под эксцентрики, примерно около 50 мм от края фасада.

3. Засверлите отверстия под эксцентрики, как показано на рисунке.

4. Встaвьтe кeрнeры в oтвeрстия пoд фaсaдный эксцeнтрик.

5. Приложите фасад к собранному и установленному в корпус ящику и легким ударом нанесите на ящик
разметку позиций крепления.

6. Произведите сверление по разметке.

7. Зафиксируйте фасад винтом, не затягивая винт до конца.

8. Отрегулируйте положение фасада. Эксцентрик позволяет произвести регулировку по высоте/ширине — +/- 2 мм.

9. Затяните винт до конца.

Установка выдвижных ящиков на систему tandem Blum

Тепловая пушка для отопления гаража

Прямая когтеточка на стену своими руками

• Опубликовано в Мастеру, Фурнитура

Ну вот я наконец то дорос и до настоящей качественной (и дорогой) фурнитуры от компании Blum. Рассмотрим установку таких компонентов, как выдвижные ящики на системе Тандем полного выдвижения.

От тандембоксов тандемы отличаются точно так же, как роликовые направляющие отличаются от метабоксов. Они служат только для монтажа уже собранных ящиков.

В комплект для одного ящика входит пара направляющих с интегрированными доводчиками, а так же пара замков (левый и праваый которые ПРОДАЮТСЯ ОТДЕЛЬНО (не забудьте купить).

Сами ящики для системы tandem имеют ряд особенностей. Начнем с расчетов, они, как водятся, уникальны для каждой системы.

По ширине мы, отталкиваемся от ширины короба передняя стенка ящика (вкладная) по ширине должна быть внутренний просвет короба минус 42 мм

Высота передней (задней) стенки должна быть на 12-15 мм меньше, чем высота боковых стенок.

Ее высота так же не должна превышать высоту ниши — 7мм (сверху) — 28 мм (снизу)

Перейдем к боковой стенке. Ее длина рассчитывается исходя из длины самой направляющей (надо вычесть 10 мм).

Высота же на 13-15 мм выше высоты передней стенки. Если брать высоту от ниши, тогда высота ниши-7 мм-28мм+13 мм.

Размеры дна (из ДВПО) ширина = размеры передней стенки =16 мм.
Длина дна = длина боковой стенки

Кроме этого, практикуется более жесткое дно из 16 мм ЛДСП. При этом его размеры должны быть по ширине равными ширине передней стенки, а по длине на 32 мм меньше длины боковой.

При использовании более толстой ЛДСП (отличной от 16 мм), необходимо фрезеровать паз, как на схеме.

На всякий случай, приведу еще одну схему, на этот раз общую.

Собираем сам ящик. С размерами мы уже определились. В боковых стенках необходимо прорезать паз. Я делал его на фрезерном столе фрезой 3 мм, можно с успехом заказать на форматнике вместе с распилом или прорезать циркуляркой.

Дно и боковая стенка должны сочетаться так:

Стягиваем стенки конфирматами, а паз задвигаем дно и прикручиваем к фронтальным стенкам саморезами (на передней с краев саморезы не ставим — оставляя место под замки).

Прикручиваем замки (пара саморезов в переднюю стенку, чтобы замок не выступал за фронтальную плоскость ящика.

На задней стенке сверлится пара глухих отверстий глубиной коло 10 мм (от нижнего края отступаем 11 мм, сбоку тоже 7 мм (от края стенки, а не ящика) и сам диаметр отверстия 6 мм.

Никакие направляющие к ящику крепить не надо и это очень здорово.

Переходим к коробам. На боковых стенках размечаем крепление направляющих. Для этого снизу отступаем 37 мм и проводим перпендикуляр от переднего края.  На этой линии от того же  переднего края откладываем 37 мм — легко запомнить ))). Получаем точку крепления четвертого отверстия в верхнем ряду (для стандартных ящиков с накладным фасадом). Накалываем ее шилом.

Ориентируясь на рекомендуемые зазоры по высоте (7 и 28 мм — см. схему) проводим следующий перпендикуляр. Аналогичные манипуляции проводим на второй стойке (не забываем, что они зеркальные).

Теперь укладываем направляющую на разметочную линию так, чтобы вышеупомянутое четвертое отверстие в верхнем ряду стояло точно напротив наколотого отверстия. Остальной верхний ряд должен проходить точно над разметочной линией (то есть она должна идти по центру всех отверстий верхнего ряда — так, вроде, понятней).

Закручиваем в центры этих отверстий 2-4 самореза (в зависимости от того, что вы будете в ящиках хранить — можно и больше). Для контроля — расстояние от переднего края стойки до края направляющей должно быть 4 мм.

Собираем короб.

Выдвигаем направляющие, на них ставим ящик (замками к себе) и задвигаем его обратно до щелчка. Все, ящик сел на положенное ему место.

Осталось прикрутить фасады. Я делал это традиционно на двусторонний скотч.

Чтобы снять ящик с направляющих Tandem, необходимо нажать на красные части замков, после чего он легко снимается вперед и вверх.
