Монтаж и укладка нагревательных матов

Что такое нагревательный мат и чем он отличается от нагревательного кабеля? По сути, это тот же кабель, который выложен на капроновой сетке. Сетка имеет липкую основу, которая клеится на заранее подготовленное основание.

Главным критерием выбора в качестве теплого пола именно мата, а не нагревательного кабеля, является условие заливки стяжки. То есть уровень поднятия пола над нагревательным элементом.

Если ваши условия позволяют его поднять на 10-15мм, то с успехом можно монтировать нагревательный кабель. Если уровень поднятия пола минимальный, буквально несколько миллиметров, тогда ваш выбор должен смотреть только в сторону мата.

Причем если вы его выберите с одножильным кабелем, тогда толщина всей греющей поверхности вообще может быть не более 2,5мм.

Тут уже многое будет зависеть какого производителя вы выберите — Devi, Electrolux, Ensto, Rehau или каких-то других.

Ознакомиться с текущими ценами на сегодняшний день различных марок теплых полов и их комплектующих можно здесь.

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

При этом не вздумайте резать сам нагревательный кабель.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.

Что же делать при излишках? Самый простой вариант — завести лишние сантиметры сетки в те зоны, где изначально не планировалась их укладка (например под шкафчики).

При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

Другая сторона кабеля, которая выходит из монтажной коробки, зачищается, а многопроволочные жилы опрессовываются наконечниками НШВИ. При этом, чтобы не перепутать жилы, лучше их промаркировать.

  • фазная жила — Lтп
  • нулевая жила (синего цвета) — Nтп

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

  • между датчиком и стеной должно быть не менее 0,5-1 метра
  • сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.

Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.

Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Подключение терморегулятора

Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.

Прокладываете в штробе от щитка до терморегулятора медный кабель питания — ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.

Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.

Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?

Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.

Фазную жилу теплого пола Lтп — втыкаете в разъем L1, а его нулевую жилу Nтп — к разъему N1.

Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.

Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:

При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.

Включаете термостат и проверяете работу всех элементов.

После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.

Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!

Источники — //cable.ru, Кабель.РФ

ᐈ Как укладывать Нагревательный мат под плитку? (6 Фото), видео, теплый пол монтаж рекомендации

Каталог товаров

В данной статье Вы узнаете тонкости и нюансы монтажа нагревательных матов под плитку, а также получите ценные рекомендации по установке.IN-HEAT.KIEV.UA

Монтаж нагревательного мата под плитку

МОНТАЖ МАТА НАГРЕВАТЕЛЬНОГО — ЦЕНА


Наша компания предоставляет услуги по монтажу нагревательных матов, цена которых вас приятно удивит. Стоимость монтажа составляет от 90 грн/м2. Полная гарантия на работы. Получить более подробную информацию и заказать монтаж в Киеве можно тут. Примеры наших работ, смотрите ниже

Что важно знать о нагревательных матах?

Электрический нагреватель пола в виде мата состоит из нагревательного кабеля, который равномерно распределен и закреплен на сетке из стекловолокна (или капрона) с расстоянием между петлями от 7.5 до 10 см в зависимости от производителя. Нагревательные маты полностью заземлены.

Важно! Заранее проверьте, подходит ли размер нагревательного мата для нагреваемой площади пола.
После порезки сетки — вернуть мат продавцу невозможно, вместе с этим, укорачивать (обрезать лишний) кабель на мате — категорически запрещено.

Перед установкой нагреваемого мата под плитку необходимо снять показания сопротивления и записать их в гарантийный талон в специально отведенное место рядом с параметрами заводских испытаний.

Нагревательный мат — термины и конструкция

Чтобы овладеть тонкостями монтажа нагревательного мата под плитку необходимо досконально разобраться в его конструкции.

С первого взгляда электрический мат — это примитивно простое устройство, однако даже тут — есть свои нюансы не понимая которых при электромонтаже, можно с легкостью испортить оборудование.

КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО МАТА
  1. Нагревательный кабель
  2. Соединительная муфта
  3. Питающий кабель («холодный конец»)
  4. Капроновая сетка
  5. Концевая муфта

Рассмотрим назначение каждого из элементов нагревательного мата, и выясним как они могут влиять на процесс монтажа.

  • Нагревательный кабель — часть кабеля, которая нагревается. Нагрев пола будет осуществляться только там, где расположен греющий кабель (+- 7см). Имеет толщину от 3 до 5 мм.

    Важно! В процессе монтажа электрического мата категорически запрещается обрезать греющую часть кабеля. Разрезая капроновую сетку (4) следите за тем, чтобы не повредить греющий кабель.

  • Соединительная муфта — место, в котором соединяются нагревательный кабель с питающим проводом. Внутремуфтовое соединение выполнено с помощью обжимных гильз, поэтому в процессе сборки нагревательного мата запрещается изгибать (изламывать) соединительную муфту, т.к. провода внутри муфты могут выскочить из гильзы или вовсе разорваться из-за натяжного сопротивления.

    Обратите внимание! Существуют безмуфтовые нагревательные маты. Это продукция премиум сегмента с повышенной надежностью. У таких матов визуально муфты — нету, однако место соединения между питающим и греющим проводом — есть, и обозначено оно соответствующей надписью на греющем кабеле.

    Важно! После укладки нагревательного мата, соединительная муфта обязательно должна быть расположена в плиточном клею под плиткой. Запрещается располагать муфту в стене, в распределительной коробке и т.д.

  • «Холодный конец» — это трёхжильный питающий провод, который закладывается в стену и подключается к терморегулятору. Соединительный кабель может быть удлинен или укорочен, но всегда необходимо оставлять не менее 0,5 метра его длины.

  • Капроновая сетка — вспомогательный элемент, с помощью которого кабель зафиксирован с нужным шагом. За счет сетки упрощается и ускоряется процесс монтажа кабельного электропола. В некоторых моделях нагревательных матов, сетка полностью пропитанная гелевым клеем, что также упрощает процесс укладки и фиксации мата на полу.

  • Концевая муфта — располагается в конце греющего двухжильного кабеля (на фото не видно, т.к. она находиться внутри рулона). Также как и переходную муфту (3), концевую запрещается изгибать и располагать вне зоны нагрева.

Рекомендации по укладке нагревательных матов под плитку

01

Маты нельзя укладывать друг на друга, нагревательные кабели нигде не должны пересекаться!

02

Если в помещении установлено несколько нагревательных матов, они должны быть подключены параллельно

03

Расстояние от стены должно быть в среднем от 5 до 15 см

04

Греющий мат никогда не должен устанавливаться под недвижимыми объектами, такими как стены, кухонная мебель, ванные или душевые и должен иметь возможность беспрепятственно выделять свое тепло


Нагревательные маты устанавливать можно только на свободных от мебели участках пола. Так как в ванных, как правило, немного свободной площади, тонкий нагревательный мат под плитку может быть установлен только в качестве дополнительного отопления.

Все подключения должны быть осуществлены через систему автоматического отключения (УЗО) в соответствии с нормами. Все соединения должны быть выполнены квалифицированным электриком соответствии с действующими правилами.

Помните, что максимальная мощность бытового терморегулятора для теплых полов составляет 16 Ампер, что эквивалентно 15-20 м2 пола с подогревом. Если общая площадь обогрева превышает эти значение потребуется установить 2 и болшье регулятора. Термостат может быть установлен только квалифицированным электриком.

Кабель датчика температуры пола можно удлинить или укоротить.

Датчик должен быть установлен в середине кабельной петли для оптимального контроля температуры.

Убедитесь, что датчик установлен вдали (не менее 50 см) от радиаторов и водопроводных труб, сливов и электропроводки (в том числе скрытой).

Датчик всегда должен оставаться внутри гофрированной трубки, поэтому обязательно установите заглушку на её конец.

Если возникнет необходимость замены, датчик может быть легко удален.

Электрический кабельный мат предназначен прежде всего для укладки на бетонные полы. При укладке на деревянный пол все полы должны быть покрыты цементной стяжкой, совместимой с системами полов с подогревом (например, Ceresit 69).

Например, накройте пол плитой ОСБ 15 мм или влагостойкой фанерой или цементно-стружечной плитой, закрепите винтами длиной 200 мм и затем покройте 2-3 мм эластичного плиточного клея и дайте высохнуть, затем приступайте к установке нагревательного мата на бетонное основание.

Монтаж нагревательного мата – необходимые материалы

  • Комплект нагревательного мата
  • Клей для плитки или самовыравнивающийся состав, подходящий для подогрева пола (Ceresit 69)
  • Гибкий компенсатор, для расширительных швов, укладывается вдоль стен
  • 3 метра гофрированной трубы d= 9/12 мм (входит в комплект к мату)
  • Шпатель расческа с 6 мм зубцами (пластиковый или деревянный)
  • Подрозетник (мин. глубиной 35 мм, рекомендовано 50 мм )
  • Мультиметр для проверки мата после каждого действия по установке

Монтаж кабельного мата – подготовка к установке

Убедитесь, что поверхность, на которой будет смонтирован нагревательный мат ровная, чистая и не содержит пили и грязи. В больших пространствах, возможно, придется использовать компенсаторы вдоль стены. Перед монтажом, рекомендуем прогрунтовать поверхность пола и дать ей высохнуть.

Определите, где должен быть установлен термостат, вмонтируйте стандартную электрическую распределительную коробку с минимальной глубиной 35 мм, предпочтительно на высоту 0.8 м для простоты эксплуатации.

Проштробите необходимые канавки и установите распределительную коробку и электрический провод. Необходимо установить 2 гофротрубы. Одну для датчика, а другую для кабеля питания от мата. Не прокладывайте кабель питания и кабель датчика в одну и ту же гофротрубку. Вырежьте штробу в полу для трубки датчика пола (глубиной 2 см)

Внимание: Никогда не устанавливайте датчик вблизи труб водоснабжения, канализации

Показания сопротивления кабельного мата

Перед установкой нагревательного кабельного мата необходимо снять показания сопротивления и записать их в контрольную карточку (гарантийный талон).

Показания должны сниматься во время установки и по окончании монтажа.

Эти показания должны соответствовать технической информации, нанесенной на бирку заводом изготовителем.

Выполните измерения между проводами сопротивления (нагревательными).

Стандартное значение в Ом может отклоняться максимум на 5-10%. Запишите значения и в гарантийный талон! Это является частью вашей гарантии.

Инструкция по установке нагревательного мата

Монтажа кабельного мата, априори рассчитан для укладки непосредственно под плитку. Однако, не редко можно встретить технологию укладки, по которой после раскладки мата выполняется заливка тонкого слоя раствора (самовыравнивающей смеси, Ceresit 69).

Преимущества монтажа мата с дополнительной заливкой раствора


  • Тонкий слой цемента защищает электрический мат от возможных механических повреждений в процессе укладки плитки;
  • Снижается вероятность повреждения нагревательного кабеля в процессе затирки швов;
  • Сводиться к нулю вероятность образования «воздушных пустот» над нагревательным кабелем.

Недостатки такого способа монтажа мата


  • Дополнительные затраты на цементную самовыравнивающую смесь. Расход смеси ~1.8 кг/м2*1мм. Чтобы покрыть мат потребуется залить минимум 6-7 мм, что эквивалентно 13 кг (~100 грн) / 1 м2 площади. При этом учтите, что заливать придется не только там, где расположен пол с подогревом, а по всей площади помещения;
  • Дополнительный подъем по высоте, примерно на 6-10 мм.
  • Дополнительные трудозатраты и времязатраты, как на работу, так и на высыхание заливки (примерно 24-48 часов)
  • Если не дождаться полного высыхания заливки и приступить к укладке плитки, есть вероятность того, что тонкий слой цемента «отстанет» и плитка начнет «бухтеть» в будущем

Вывод
Если вы уверены в мастере по укладке плитки, в том что он не повредит кабельный мат в процессе монтажа кафеля — выбирайте вариант монтажа в плиточный клей, в противно случае, рекомендуем выполнить дополнительную проливку, если это позволяет сделать высота подъема уровня пола.

Порезка мата


При укладке нагревательного мата на больших площадях оставляйте расстояние от стены 5 — 15 см.

Если длина нагревательного мата больше длины помещения, мат нужно нарезать нужной длины по капроновой сетке не разрезая кабель и развернув его на 180° уложить рядом с предыдущей полосой.

Поворачивать разрезанный мат можно под любым углом, создавая Г-образные, П-образные и даже более сложные формы обогрева.

При этом петли кабеля должны быть на расстоянии не менее 7 см друг от друга. Они не могут касаться или пересекать друг друга.

Замерьте сопротивление мата после того как он был уложен. Во избежание механического повреждения кабеля не наступайте на него или накройте чем то. По возможности работайте в мягкой обуви.

  • Разрежьте и разложите греющий мат, как описано выше. Зафиксируйте мат на поверхности. Фиксация мата может осуществляться с помощью клейкой сетки мата, двухсторонней малярной ленты прикрепленной к сетке (более дешевые маты) или с помощью дюбелей/ плиточного раствора, если на сетке мата не предусмотрен никакой из перечисленных способов фиксации.
  • Протяните конец питающего кабеля через гофротрубку в подрозетник к термостату
  • Снова протестируйте электро мат с помощью мультиметра и запишите показания в инспекционной карте. Выполните измерения как между проводами сопротивления, так и по возможности и между проводами сопротивления и заземлением (потребуется мегометр).
  • Затем нанесите сплошной слой клея для плитки, стараясь избежать образования пузырьков воздуха и используйте пластиковый гребень для укладки плитки, чтобы не повредить нагревательный кабель. Нанесите первый слой клея для плитки толщиной от 0,4 см до 0,6 см и около 55 см в ширину. Мягко надавите на мат деревянным шпателем или перчатками и распределите клей, который вытекает через мат
  • Уложите плитку. Нажмите на плитку легким скользящим движением.

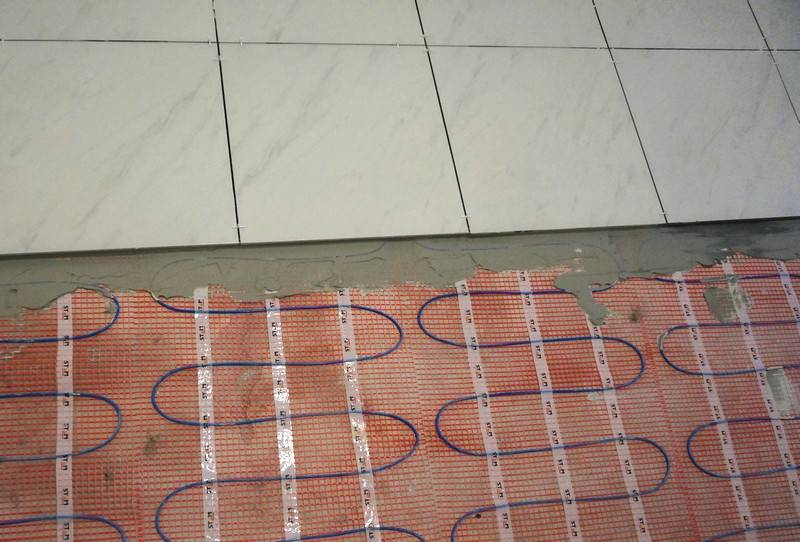

Пример монтажа нагревательного мата для теплого пола под плитку (фото)

Марка плиточного клея! Для монтажа кафеля на электропол используйте клея Ceresit CM 117 (более бюджетный вариант) или Mira 3100 Unifix (один из лучших клеев для теплых полов)


В случае если вы решили выбрать вариант монтажа с заливкой раствора, после порезки и фиксации мата приступайте к заливанию самовыравнивающей смеси. Сначала прочитайте инструкцию к самовыравнивающемуся раствору, убедитесь, что продукт подходит для подогрева пола, и следуйте инструкциям производителя. Скребком равномерно распределите раствор смеси и удалите пузырьки воздуха. Соблюдайте время, необходимое для высыхания перед нанесением напольного покрытия. К слову, для такой технологии подойдет не только мат, но и обычный тонкий кабель под плитку, стоить он будет на 30% дешевле.

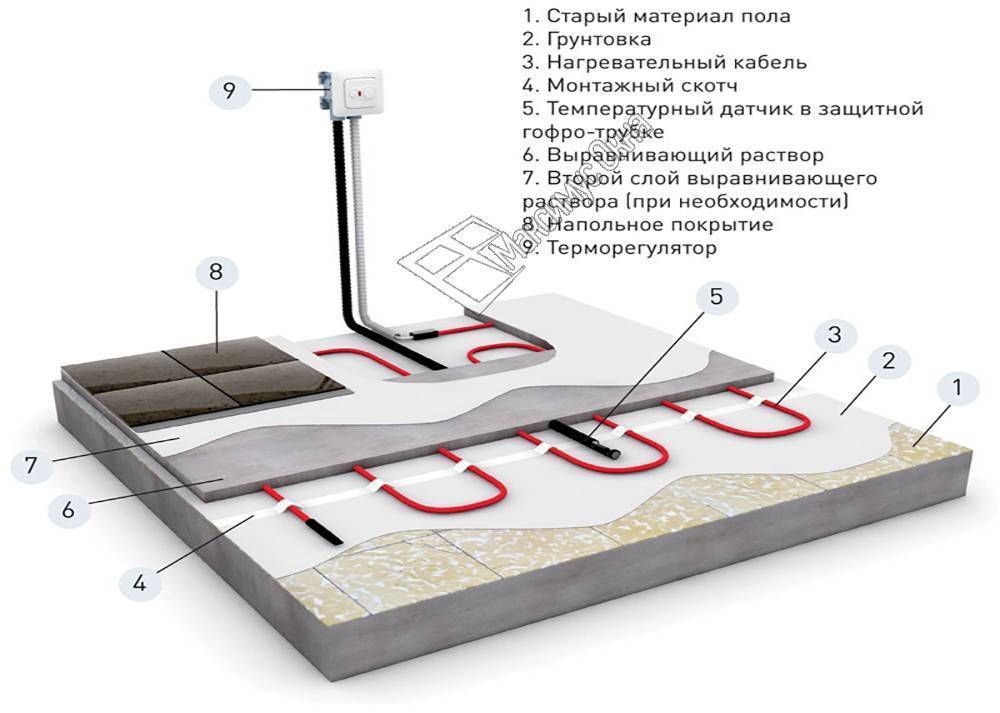

Пример монтажа нагревательного мата для теплого пола под заливку (фото)

Внимание! Очень важно, чтобы самовыравнивающаяся смесь имела достаточно жидкую консистенцию, чтобы нагревательный кабель был полностью залит и вокруг него не образовывались воздушные пузырьки, которые могут вызвать локальный перегрев кабеля.

Живые истории: примеры монтажа нагревательных матов

Монтаж нагревательного кабельного мата – другие возможности

Вы также можете смонтировать кабельный электро мат, который остался, на стену или на ступеньку в ванной. Вы можете положить его в слой штукатурки или покрыть его с помощью плиточного клея.

Это даст возможность создать теплую стену или удобное маленькое сиденье.

Очень часто опытные мастера специально заводят греющий мат на стену на высоту до 2 м, чтобы создать подогреваемую зону стены на которую в будущем крепится зеркало. Такая установка мата создаст уют в ванной комнате, а также дополнительным бонусом, вы получаете всегда сухие не запотевающие зеркала.

При необходимости обойти препятствия на полу в виде сливных труб, унитазов, душевых кабин и т.д. резистивный кабель может быть легко откреплен от сетки и уложен «змейкой» в обход любых препятствий.

Когда можно включать электропол после монтажа под плитку?

В отличии от теплых полов под ламинат, включать электропол под плиткой на обогрев допускается не сразу. Время запуска зависит от времени высыхания плиточного клея или раствора, которые указанны в инструкцииях производителя на упаковке сухой смеси, но не раньше, чем через 28 дней после заливки. Преждевременное включение системы может привести к растрескиванию кафельного клея и повреждения нагревательного кабеля.

Включите термостат, постепенно добавляя температуру. Первоначальный нагрев может занять от нескольких часов до 2-х суток. Если ваша система обогрева пола рассчитана по мощности и площади, как дополнительный подогрев, то ее температурный режим может зависеть от работы основного отопления.

Получить инструкцию по монтажу на почту

PDF-инструкции по укладке кабельных полов от мировых производителей теплого пола (бесплатно)

Монтаж матов под плитку — ответы на частые вопросы

Можно ли резать кабельный мат?

Конечно. Нагревательный имеет ширину 50 см и его можно резать в любом месте и поворачивать под любыми углами. Главное при разрезании сетки мата, не повредить нагревательный кабель. Фото и видео того, как резать мат смотрите в статье.

Чем отличается мат от кабеля?

Мат — это тотже греющий кабель. Нагревательные кабели поставляются в бухте, а маты — это устройства, в которых греющий кабель зафексирован на сетке, для удобства монтажа. Конструктивно кабели в этих устройств — не отличаются.

Нужна ли теплоизоляция (фольга) под нагревательный мат?

По строительно технологии укладки плитки — она не может быть уложена на фольгу, поэтому и использование фольги под матами — недопустимо.

Можно ли ставить мебель на нагревательный мат?

Если мебель имеет ножки высотой от 3 см, то можно. В противном случае — не рекомендуется.

ТОП-3 главных ошибки при самостоятельной покупке электрического теплого пола

  • Выбор несовместимой с типом пола технологии монтажа, как следствие проблемы с эксплуатацией плитки или ламината;
  • Не правильный выбор удельной мощности теплого пола, как следствие слабый нагрев и повышеный расход электроэенергии;
  • Не правильный выбор типа оборудования, как следствие повреждение теплого пола еще на этапе монтажа и дорогостоящий ремонт.

Что категорически запрещается делать при монтаже кабельного мата?

  • Запрещается обрезать нагревательный кабель
  • Нельзя переламывать или изгибать соединительную и концевую муфты
  • Не рекомендуется укладывать муфты внезоны нагрева (в коробы, в стены и т.д)

Остались вопросы?

Получите бесплатную консультацию от специалиста магазина

Читайте также


Товары из статьи

Быстрый просмотр

Кабельный мат WoksMat 160 / под плитку / 4.5 мм (Украина)

1 885 грн. / штВ корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 2

Купить в 1 кликСравнение

В избранноеВ наличии

Площадь, м²

  • 0.5
  • 0.75
  • 1
  • 1.5
  • 2
  • 5″ data-parent=»1137″> 2.5
  • 3
  • 3.5
  • 4
  • 5
  • 6
  • 7
  • 8
  • 10
  • 12
  • 14

Скидка 5%

Быстрый просмотр

Тонкий кабельный мат Arnold Rak Standart 180 / под плитку / 3.5 мм (Германия)

3 376 грн. / шт 3 553 грн. В корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 1

Купить в 1 кликСравнение

В избранноеВ наличии

Площадь, м²

  • 5″ data-parent=»2212″> 0.5
  • 0.75
  • 1
  • 1.5
  • 2
  • 2.5
  • 3
  • 3.5
  • 4
  • 4.5
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 12
  • 11
  • 13
  • 14
  • 15

Быстрый просмотр

Нагревательный мат Fenix LDTS 160 / под плитку / 4 мм (Чехия)

1 860 грн. / штВ корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 2

Купить в 1 кликСравнение

В избранноеВ наличии

Площадь, м²

  • 0.45
  • 0.8
  • 1.3
  • 1.6
  • 2.1
  • 2.6
  • 3
  • 3.35
  • 4.15
  • 5.1
  • 6.15
  • 7. 55
  • 8.8
  • 11
  • 13.3
  • 16.3

Премиум качество

Быстрый просмотр

Электрический пол Hemstedt DH 150 / безмуфтовый мат / 4.5 мм (Германия)

3 910 грн. / штВ корзину

Подробнее

Купить в 1 кликВ избранное

В наличии 5

Купить в 1 кликСравнение

В избранноеВ наличии

Площадь, м²

  • 0.3
  • 0.45
  • 0.6
  • 0.75
  • 1
  • 1. 5
  • 2
  • 2.5
  • 3
  • 3.5
  • 4
  • 4.5
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 12
  • 15

Товар добавлен в корзину

Продолжить покупкиПерейти в корзину

Купить в один клик



Заполните данные для заказа

Я согласен на обработку персональных данных. *

Купить в один клик

Ваш заказ принят!

Мы свяжемся с Вами в ближайшее время,
благодрим за покупку.

Закрыть окно

Запросить стоимость товара

Загрузка товара

Заполните данные для запроса цены

Я согласен на обработку персональных данных.*

Запросить ценуЗакрыть окно

Nuheat Standard Mats — самый тонкий сборный коврик для электрического подогрева пола

Обзор
Преимущества
Монтаж
Технические
Цены и размеры
Загрузки

Стандартные коврики самые тонкие и простые в установке.

Стандартные маты имеют толщину всего 1/8 дюйма и устраняют необходимость настройки нагревательных проводов во время установки. Стандартные маты бывают более 70 размеров квадратов и прямоугольников различных размеров. Просто выберите размер коврика(ов), который соответствует желаемой площади нагрева. Поскольку нагревательная проволока встроена в стандартный мат и ее не нужно настраивать во время установки, гарантируется постоянное тепловое покрытие по всей желаемой площади обогрева.

Преимущества

Изображение здесь

Изображение здесь

Простота установки.

Стандартные коврики

предварительно собраны и готовы к установке прямо из коробки. Стандартный мат просто приклеивается к основанию с помощью тонкого клея, и поверх него можно сразу укладывать напольное покрытие.

Изображение здесь

Изображение здесь

Без ошибок.

Стандартные маты избавляют от необходимости рассчитывать и экспериментировать с расстоянием между проводами во время установки. Гарантируется постоянное расстояние между проводами и тепловое покрытие.

Изображение здесь

Изображение здесь

Сокращает время установки.

Стандартные маты сокращают процесс установки по сравнению с кабельными и сетчатыми системами, поскольку устраняют необходимость манипулировать нагревательным изделием на месте.

Изображение здесь

Изображение здесь

Не увеличивает высоту пола.

Стандартные маты гарантируют минимальное увеличение высоты пола. Сверхнизкий профиль этого продукта толщиной 1/8 дюйма уменьшает накопление на полу, что делает возможным переходы без использования переходных планок.

Изображение здесь

Изображение здесь

Широкий выбор размеров на выбор.

Стандартные маты доступны в более чем 60 стандартных размерах на 120 и 240 вольт, которые обеспечивают оптимальное покрытие пола в большинстве стандартных помещений.

Изображение здесь

Изображение здесь

Доступен немедленно.

Установка

Введите изображение инструкции здесь

шаг 1

Введите номер шага здесь

Нанесите модифицированный раствор на основание с помощью зубчатого шпателя размером не менее 1/4 x 1/4 дюйма.

Введите инструкции по установке здесь

Введите изображение инструкции здесь

шаг 2

Введите номер шага здесь

Поместите Standard Mat на свежеуложенный тонкий слой, плотно прижмите, чтобы создать 100% контакт между Standard Mat, тонким слоем и основанием.

Введите инструкции по установке здесь

Введите изображение инструкции здесь

шаг 3

Введите номер шага здесь

Закрепите зонд датчика температуры пола между нагревательными проводами.

Введите инструкции по установке здесь

Введите изображение инструкции здесь

ЭТАП 4

Введите номер шага здесь

Нанесите тонкий слой затирки и уложите напольную плитку/камень в соответствии с инструкциями производителя.

Введите инструкции по установке здесь

См. рекомендуемый нами список материалов для планирования вашего проекта.

Примечание:

1. Сопротивление стандартному коврику необходимо проверить до, во время и после установки, чтобы подтвердить гарантии nVent Nuheat.

2. Все электрические соединения должны выполняться сертифицированным электриком.

Введите сюда текст о материалах

Найти установщика

Мы работаем с ведущими профессионалами отрасли, которые прошли обучение и являются экспертами в установке продуктов nVent Nuheat. Найдите один здесь сегодня.

Найдите сертифицированного установщика nVent Nuheat PRO

Запросить цену

У вас уже есть проект? Нажмите ниже, чтобы запросить расценки для вашего проекта.

Запросить цену

Технический

  • Материал:

    Состоит из одножильного нагревательного провода в оплетке из луженой меди, зажатого по заданной схеме между двумя прочными пористыми слоями ткани

  • Рабочее напряжение:

    120 В, 208 В и 240 В

  • Выходная мощность:

    12 Вт на квадратный фут

  • Максимальная температура непрерывного воздействия:

    194°F (90°C)

  • Греющий кабель:

    Одиночный провод с наружным слоем заземляющей оплетки

  • Холодный свинец:

    2-жильный, 18 AWG плюс заземляющий слой оплетки; 10 футов (3 м) длина

Цены и размеры

Загрузки

Сетка Бумажный шаблон

Хорошо работает с

Максимизируйте свое решение для обогрева пола и ознакомьтесь с этими сопутствующими продуктами, чтобы оптимизировать установку.

Реклама здесь

Термостат nVent Nuheat Signature

Первый в отрасли напольного отопления программируемый термостат с поддержкой Wi-Fi.

Узнать больше

Поместите изображение первым

nVent NUHEAT Install Pro Alarm

nVent NUHEAT Install Pro Alarm (AC0200) — это индикатор электрических неисправностей, который одновременно контролирует горячие, нейтральные и заземляющие провода во время установки любой системы обогрева пола с сетевым напряжением.

Узнать больше

Поместите изображение первым

Инструкция по установке индивидуального коврика WarmlyYours TempZone

Бесплатная доставка для заказов свыше 100 долларов. Купон автоматически применяется при оформлении заказа.


Устройство полов с электрическим подогревом нестандартной формы


Полы с подогревом — роскошное и привлекательное дополнение к любому интерьеру.
дома, и их относительно легко установить. Смотрите, как Фил Грин из
EdgeStripKits.com устанавливает специальные коврики TempZone от WarmlyYours в ванной комнате.
Следите за тем, как он проверяет цепи, чтобы убедиться, что электрический теплый пол
установка проходит гладко.


Стенограмма видео

Привет, меня зовут Фил.

Сегодня у нас появилась возможность установить кастомы WarmlyYours
мат.

Поставляется с нашим термостатом. Он поставляется с проверкой цепи и
также поставляется со схемой для макета.

Первый шаг: то, что мы хотим сделать, это протестировать его, прежде чем мы сделаем тонкий
параметр. Очень просто. Он будет идти прямо перед нашим душем прямо
через наш этажный реестр.

Наш электрик дал нам 2 кабелепровода. Один будет для нашего холода
ведет от коврика, так что мы будем рыбачить там. Второй будет для нашего
датчик пола.

Мы обязательно устанавливаем датчик пола одновременно с установкой
мат.

Мы принесем датчик сюда и установим его между одним
из этих петель. Мы поместим его под коврик, убедитесь, что он не
коснитесь любого из проводов.

Хорошо, теперь, когда у нас есть холодные выводы, мы подключаем наши
проверка цепи.

Если вы слышите этот шум в любой части
установка, пора остановиться. Это означает, что вы скомпрометировали провод. Это так же просто
как подключить 3 провода. Включение и отсутствие звука — хорошая новость.

ОК. В следующей части этого проекта мы откатываем наш коврик. Были
собираемся установить нашу тонкую полосу, поэтому используйте матовую сторону с помощью шпателя.

Скатаем проволоку в коврик. Убедитесь, что это красиво и
прямой. Используйте плоскую сторону — тыльную сторону — шпателя, чтобы внедрить его.

Хорошо, мы установили наш датчик пола здесь между петлей. Сейчас,
мы сможем просто выловить этот провод обратно через все это в тонком наборе
и снова вставить мат.

ОК, после того, как мы вставили мат, мы собираемся на самом деле
инкапсулировать все с обезжиренным пальто тонкого набора.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
