Мауэрлат для разных видов крыш: установка и крепление стропил

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

   Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

   Концы болтов должны быть достаточно длинными для накручивания гаек

3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

   Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

• Автор: Ольга Новикова
• Распечатать

Оцените статью:

(2 голоса, среднее: 3.5 из 5)

Поделитесь с друзьями!

стропильная система, чертеж, конструкция, шпренгель в стропильной системе, мауэрлат

Крыша любого сооружения должна быть надежной, долговечной и эстетичной. Все эти качества сочетает в себе вальмовая кровля. Она популярна во многих странах и возводится над зданиями разного назначения. Это достаточно сложный вариант крыши, при обустройстве которого необходимо учитывать особенности конструкции и технологии монтажа.

Содержание

1. Вальмовая крыша — что это?
2. Чертежи схемы и конструкция вальмовой крыши
3. Разновидности вальмовых крыш
4. Датская
5. Голландская
6. Шатровая
7. Ломаные крыши
8. Шпренгель в строительной системе
9. Особенности строительства вальмовой крыши
10. Установка мауэрлата
11. Создание прогона
12. Опорные стойки
13. Создание конька
14. Монтаж стропильных ног

Вальмовая крыша — что это?

Характерное отличие вальмовой крыши от иных разновидностей является наличие четырех скатов, причем 2 противоположных выполняются в форме трапеций, а 2 других — в виде треугольников. Данная конструкция повышает обтекаемость, что позволяет эффективно противостоять значительным ветровым нагрузкам, экономична в части расхода кровельного материала и имеет привлекательный внешний вид. Под такой крышей проще организовать большое жилое помещение с выведением мансардных окон.

Важно! Дом с вальмовой крышей можно сориентировать, независимо от преобладающего направления ветра.

Чертежи схемы и конструкция вальмовой крыши

Как и любая крыша, вальмовая имеет такие основные элементы:

• стропильная система;
• обрешетка;
• кровельное покрытие.

При этом 2 последних элемента принципиально не отличаются в разных типах крыш, а основное различие заключается в конструкции стропильной системы. Схематично вальмовая крыша показана на рис. 1.

Схема вальмовой крыши.

Несущий каркас крыши включает стропила, стойки, опорные и упрочняющие элементы (рис.2). Стропильная система имеет такие конструктивные элементы:

1. Коньковый прогон (конек). Это важнейший центральный несущий элемент, на котором закрепляются остальные стропила в верхней части.
2. Угловые (накосные или диагональные) стропила. Эти 4 элемента ограничивают скаты по бокам, формируя габаритный каркас крыши.
3. Промежуточные стропила. Их верхний конец закрепляется на коньке, а нижняя часть — на мауэрлате, причем нижний конец свободно свисает над стеной дома. Стропила устанавливаются на трапециевидном скате с определенным шагом, параллельно друг другу. Крайние элементы, соединяющие край конька с мауэрлатом, называются центральными промежуточными стропилами.
4. Короткие стропила (нарожники). Они не закрепляются на коньке, а соединяют угловые стропила с мауэрлатом.
5. Стойки. Это вертикальные несущие элементы, на которых закрепляется коньковый брус. Основные стойки устанавливаются под узлом соединения конька с угловыми стропилами. Промежуточные стойки монтируются между основными стойками с шагом, как правило, равным шагу установки промежуточных стропил.

Конструкция каркаса крыши.

Вся стропильная система должна стоять на надежных опорных элементах. Для крепления крыши к стенам монтируется мауэрлат — брус, закрепляемый на верхнем торце стен по всему периметру дома. Он должен располагаться строго горизонтально. Низ стоек стропильной системы закрепляется на горизонтальных опорных балках. В деревянных домах между брусьями мауэрлата устанавливаются затяжки (прогоны) (рис.3). При наличии бетонного перекрытия опору обеспечивает лежень — брус, закрепляемый на перекрытии (рис.2).

Конструкция системы с затяжками.

Важную функцию выполняют упрочняющие элементы. К ним относятся ригели, укосины и подкосы. Они упрочняют промежуточные стропила, соединяя их дополнительно с опорными элементами. Кроме того, используются шпренгели — брус в углу мауэрлата с короткой стойкой для упрочнения угловых стропил.

Разновидности вальмовых крыш

Вальмовые крыши могут иметь несколько разных конструкций в зависимости от способов формирования скатов и их размеров, наличия дополнительных элементов. Классический (щипцовый) тип охарактеризован выше: по 2 ската трапециевидной и треугольной формы. Существует и несколько нестандартных вариантов.

Датская

Среди вальмовых конструкций особо выделяются полувальмовые или сложноскатные крыши. По сути, это сочетание двухскатной и вальмовой кровли. Характерная их особенность: высота вальмовой части меньше полной высоты крыши, т. е. 4 ската формируются только в нижней или верхней ее части.

Датская полувальмовая крыша.

Одним из популярных разновидностей полувальмовых крыш с мансардой является датская крыша. В ней вальмовая часть располагается снизу. Торцевые скаты не доходят до конька, а переходят в вертикальный фронтон. В результате эти фальцевые скаты приобретают форму трапеции, а основные скаты — сложную геометрическую форму (низ — трапеция, характерная для вальмовой кровли, верх – прямоугольник, характерный для двухскатной крыши).

Важно! Датский вариант имеет оригинальный внешний вид и помогает обустроить обширное чердачное помещение с удобным мансардным окном. Недостатки: усложнение стропильной системы и дополнительный расход материалов. Кровельное покрытие такой крыши, чаще всего, делается из штучных материалов (например, черепицы).

Голландская

В отличие от предыдущего варианта голландская, полувальмовая крыша предусматривает расположение вальмовой кровли в верхней части. Вначале (от стен) крыша поднимается, как обычная двухскатная конструкция. Затем, на определенной высоте обеспечивается излом вертикального фронтона. Верхнему треугольнику придается уклон. Вальмовая часть может быть совсем небольшой и выполнять лишь декоративную функцию, а может иметь достаточную высоту для установки мансардного (слухового) окна. В последнем варианте заметно повышается стойкость к ветровым нагрузкам.

Голландская вальмовая крыша.

Шатровая

Для строений квадратной формы подходит шатровая, вальмовая крыша. В ней нет конькового пролета, а все скаты одинаковы и имеют форму треугольника. Они сходятся вверху в одной точке. Эта конструкция имеет наиболее простую стропильную систему, в которой основным несущим элементом является центральная стойка. Крыша имеет очень привлекательный вид, но может применяться только в квадратных постройках (чаще всего, беседки и вспомогательные строения).

Шатровая вальмовая крыша.

Ломаные крыши

Оригинально выглядят дома со сложноскатными, ломаными крышами вальмового типа. На такой крыше на разных высотах стыкуются скаты с различным уклоном. Наиболее простой вариант — 2 участка, но сочленений может быть и больше. При этом каждый излом усложняет конструкцию стропильной системы. Качественно и надежно изготовить ломаную кровлю могут только профессионалы.

Шпренгель в строительной системе

Специфическим упрочняющим элементом является шпренгель, который характерен для вальмовой конструкции. Он необходим для снижения нагрузок на угловые стропила. Шпренгельная система состоит из горизонтального бруса, соединяющего 2 смежных бруса мауэрлата в районе их углового стыка, и вертикальной стойки, соединяющей угловое стропило и шпренгельный брус. Таким способом обеспечивается дополнительный упор для наклоненного стропила.

Монтаж начинается с закрепления горизонтального бруса путем его врезки в брусья мауэрлата или крепления к ним с помощью металлических элементов. В углу мауэрлата должен образоваться жесткий, равнобедренный треугольник. Затем, на горизонтальном брусе прочно фиксируется вертикальная стойка так, чтобы она точно подошла к угловому стропилу без нарушения вертикальности. Стропило закрепляется на верхнем торце стойки. Если шпренгель нужен для упрочнения верхней части стропила, то стойка усиливается укосинами с обеих сторон.

Особенности строительства вальмовой крыши

Разные виды вальмовой крыши имеют свои технологические особенности, но можно выделить основные этапы, характерные для всех конструкций. От правильности их выполнения зависит надежность кровли.

Установка мауэрлата

Монтаж крыши начинается с установки мауэрлата. При возведении вальмовой конструкции мауэрлат обязательно устанавливается по всему периметру дома, а в углах его брусья прочно соединяются между собой. Для его изготовления используются деревянные брусья размером не менее 15×15 см. Крепятся они к верхнему армопоясу стен с помощью металлических шпилек или анкерных болтов. В бревенчатых срубах мауэрлат может крепиться непосредственно к верхнему венцу. Располагаться брус должен строго горизонтально, что контролируется строительным уровнем.

Обозначение элементов вальмовой крыши.

Создание прогона

Следующий шаг — установка прогонов, т. е. поперечных балок для формирования опоры вертикальных стоек стропильной системы. Они обычно делаются из деревянных балок, аналогичных тем, которые использованы для мауэрлата. Ими соединяются противоположные стороны мауэрлата путем надежной врезки.

Крайние прогоны должны располагаться так, чтобы стойки, установленные на них, четко подходили под узел соединения угловых стропил с коньком. Расстояние от мауэрлата рассчитывается, как катет прямоугольного треугольника, в котором второй катет — высота кровли, а гипотенуза — длина ската. Остальные прогоны и располагаются строго параллельно друг другу. Их количество и шаг установки соответствует количеству и шагу стоек стропильной системы.

Опорные стойки

Вначале, устанавливаются главные (крайние) стойки точно в центре крайних прогонов. Они прочно фиксируются металлическими крепежными элементами и упрочняются подкосами с обеих сторон. Далее, аналогично закрепляются промежуточные стойки. Их шаг, как правило, соответствует шагу установки центральных стропил. Стойки должны располагаться строго вертикально, что контролируется отвесом. Размер деревянных брусьев для них выбирается не менее 10×10 см.

Создание конька

Ответственный этап — закрепление конькового пролета. Для него подбирается деревянный брус такого же размера, как и брусья для основных стропил, т. е. не менее 5×15 см. Коньковый брус закрепляется на главных опорах. Необходимо тщательно контролировать его расположение, т. к. от него зависит вся конфигурация кровли. Проверяется его горизонтальность и расположение строго по центру дома, параллельно наружным стенам. Для контроля применяется уровень и отвес. После окончательной корректировки положения конек закрепляется на промежуточных стойках, что формирует прочный каркас.

Монтаж стропильных ног

Для стропил применяется брус (доска) размером не менее 5×15 см. Установка стропильной системы начинается с угловых стропил. Они соединяют углы мауэрлата с концом конькового пролета. Для крепления используются металлические скобы и специальные кронштейны. На нижнем конце стропил формируется свободный свес, выходящий за мауэрлат на длину от 40 см до 80–100 см. После создания прочного, идеально ровного каркаса вальмовой кровли, можно приступать к монтажу промежуточных стропил. Шаг их установки зависит от расчетных нагрузок и размера крыши. Он выбирается в пределах от 60 см до 1 м. Верхний конец стропил закрепляется на коньке, а нижний — на мауэрлате с формированием свеса, аналогичного свесу угловых стропил. Стропила должны располагаться строго параллельно друг другу и перпендикулярно коньку. В зависимости от длины брусьев монтируются укосины для упрочнения конструкции.

Вальмовая кровля становится достаточно популярной в частном строительстве. Она обходится дороже двухскатной крыши, но имеет особую привлекательность и повышенную стойкость к ветровым нагрузкам. Такая кровля достаточно сложна в изготовлении, но при соблюдении всех правил можно ее возвести своими руками. Если возникают сомнения, то лучше обратиться к специалистам.

Стропильная система четырехскатной крыши: вальмовая, вальмовая

Многим нравятся дома с четырехскатной крышей. Несмотря на то, что они требуют больше всего материалов, а значит, и денег, они пользуются популярностью. Во-первых, потому что даже простой «коробке» они придают более интересный вид. Во-вторых, потому что они долговечны и надежны. И пусть стропильная система вальмовой крыши одна из самых сложных, ее можно разработать и изготовить своими руками.

Содержание статьи

• 1 Типы четырехскатных крыш
  • 1.1 Полувальмовая
• 2 Угол наклона и высота крыши
• 3 Вальмовая стропильная система
  • 3. 1 Диагональные стропила

  9 0007 3.2 Опора стропильной ноги

  • 3.3 Крепление Манжеты и полувальмы
  • 3.4 Способ крепления нижних концов стропил
• 4 Датская полувальмовая крыша
• 5 Устройство 4-х скатной четырехскатной крыши на примере беседки

Виды тазобедренный крыши

Шатровые крыши самые дорогие и сложные в изготовлении. Но, несмотря на это, они были и остаются популярными. А все благодаря тому, что они выглядят привлекательнее всех остальных видов крыш, обладают высокой механической прочностью, хорошо противостоят ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже с беседкой выглядит «солиднее» любого другого.

Даже простая «коробка» под 4-скатной крышей выглядит эффектно

Существует два основных типа 4-скатных крыш: вальмовая и вальмовая. Шатровая крыша подходит для квадратных зданий, вальмовая – для прямоугольных. В четырехскатной крыше все четыре ската имеют вид треугольников и все они сходятся в одной точке – в центре квадрата.

Общая конструкция вальмовой крыши

Классическая вальмовая крыша имеет два трапециевидных ската, сходящихся на коньке. Эти наклоны расположены вдоль длинной стороны прямоугольника. Два других ската представляют собой треугольники, примыкающие к крайним точкам конькового бруса.

Устройство вальмовой крыши в общих чертах

Несмотря на то, что скатов в любом случае четыре, конструкция и расчет этих крыш различны. Порядок сборки также отличается.

Полувальмовая

Вальмовая крыша встречается гораздо чаще – ведь прямоугольных зданий гораздо больше, чем квадратных. Есть еще несколько его разновидностей. Например, полувальмовые – датские и голландские.

Полувальмовые крыши — датская и голландская

Хороши тем, что позволяют установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом жилой площади меньше, но и затраты на строительство не так велики.

Угол наклона и высота крыши

Уклон шатровой крыши определяется исходя из снеговой и ветровой нагрузки в вашем районе. Чем выше снеговая нагрузка, тем выше нужно поднимать конек — чтобы склон был круче и снег не задерживался в больших объемах. При сильном ветре, наоборот, конек опускают ниже – чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Даже при выборе угла наклона скатов крыши руководствуются эстетическими и практическими соображениями. С эстетикой все более-менее понятно — здание должно выглядеть пропорционально. И лучше смотрится с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух видов. Во-первых, если подкровельное пространство планируется использовать как жилое, обратите внимание на площадь, которая будет комфортной для использования. Более-менее комфортно в помещении с высотой потолков 1,9 м. И то, это для людей среднего роста. Если ваш рост выше 175 см, штангу придется поднять.

С другой стороны, чем больше высота крыши, тем больше материалов потребуется для ее изготовления. И это второй практический аспект, который необходимо учитывать.

Есть еще один момент, который следует учитывать: кровельные материалы имеют минимальный и максимальный угол уклона, с которым может «работать» данное покрытие. Если у вас есть определенные предпочтения к типу кровельного материала, учитывайте этот фактор. От этого зависит, на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Вальмовая стропильная система вальмовой крыши

Если выполняется четырехскатная крыша, то чаще всего это вальмовая. Давайте сначала поговорим об этом. Центральная часть стропильной системы повторяет систему попарно двускатной крыши. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше для такой работы достаточно двух человек. Стропильные фермы в виде треугольников можно собрать на земле, а затем в готовом виде поднять и установить. В этом случае работы на высоте меньше, а чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши заключаются в тех местах, где укорачиваются стропила (стропильные полуноги) и образуется вальма — треугольные скаты. Здесь устанавливаются диагональные стропила, которые еще называют наслонными. Они опираются на внешние или внутренние углы здания и длиннее обычных стропильных ног. Особое внимание следует уделить диагональным стропилам, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными – их собирают из двух досок, сращивая их по ширине с помощью гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и скаты, которые называются стропильным блоком.

Стропильная система вальмовой крыши: устройство вальмовой крыши

Еще одна стропильная система вальмовой вальмовой крыши отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это и понятно – стропила располагаются по периметру, а не только с двух сторон, как в двускатной крыше.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Стропила диагональные

Как уже было сказано, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. Кроме того, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериала – она составляет более 6 метров, поэтому их делают сращенными и сдвоенными (спаренными). Это решает сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две парные доски выдерживают более высокие нагрузки, чем сплошной брус того же сечения. И еще: наращенные брусья для раскроя стропил изготавливаются из того же материала, что и обычные стропильные ноги. Это дешевле и не нужно искать специальный материал.

Как спарить стропила из досок

При использовании сращенных балок диагональные стропила обычно закрепляют установкой подкосов и/или ферм (столбов).

• При длине балки до 7,5 м достаточно одного раскоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м устанавливается дополнительная стойка или ферма. Эти подпорки ставятся внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9метров, необходима третья, промежуточная опора – стойка, поддерживающая середину прогона.

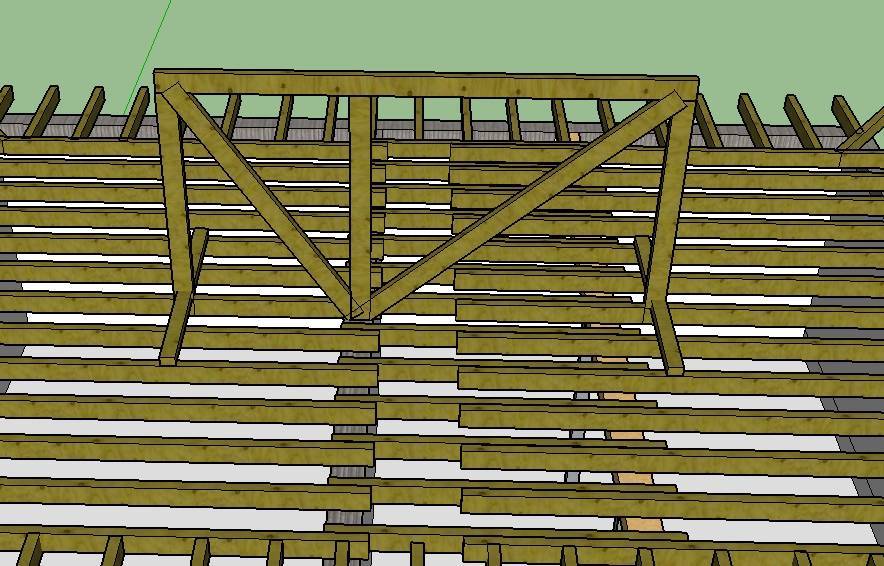

Шпренгель — специальная система, которая состоит из балки, опирающейся на две смежные наружные стены. На эту балку опирается стойка, опирающаяся на скаты с двух сторон (скаты задаются при необходимости).

Стропильные балки, поддерживающие диагональные стропила

Стропильная ферма обычно не считается, но изготавливается из тех же материалов, что и стропильная система. Для самой балки 150*100 мм, стоек — 100*100 мм, для покоса — 50*100 мм. Это может быть брус подходящего сечения или сращенный брус.

Опора стропильной ноги

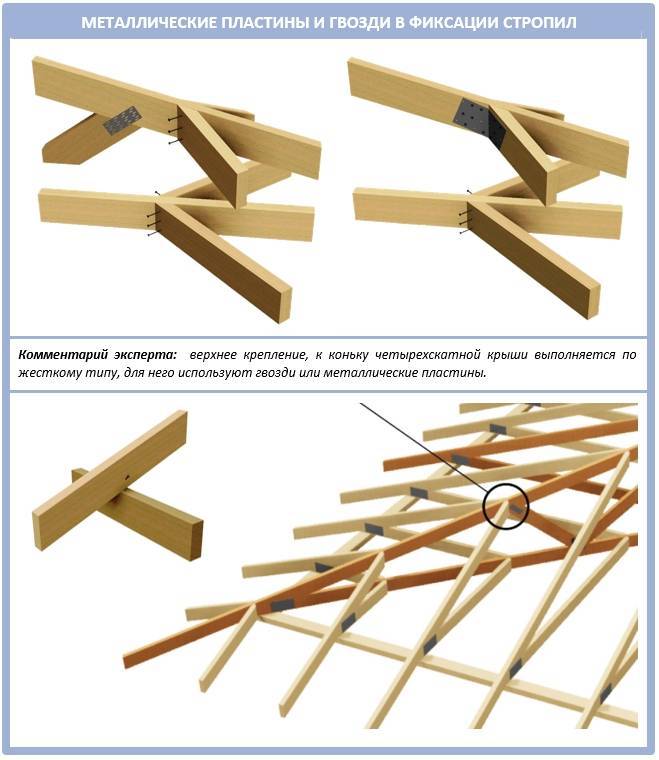

Диагональные стропильные ноги верхним концом опираются на коньковую балку. Точная конструкция этой сборки зависит от типа системы и количества прогонов.

При наличии одного прогона консоли делают на 10-15 см длиннее стропильного каркаса. Если такой выпуск слишком велик, то его обрезают. Но делать его короче не стоит – выращивать намного сложнее и дороже. Диагональные наклонные ноги в этой точке будут отдыхать.

Опорный узел для диагональных стропильных ног с одним коньковым прогоном

Стропила обрезаются под нужным углом, стыкуются на консоли. Крепится гвоздями. Соединение можно усилить металлическими накладками.

При наличии двух коньковых пролетов (делают, если планируется жилище мансардного типа) способ соединения зависит от материала, из которого изготовлены стропила:

• При использовании срощенных досок необходим шпренгель который опирается на выходы коньковых балок. Диагональные стропила подрезаются и опираются на стропильный столб.
• При использовании бруса в месте опирания устанавливается грузило — кусок доски толщиной не менее 50 мм. Доска крепится гвоздями к двум прогонам, а к этой доске уже идут стропильные ноги, которые будут образовывать вальму.

С двумя коньковыми балками

Нижняя часть стропильных ног обрезается по горизонтали и крепится к мауэрлату или обвязочной доске. Для большей надежности узла можно установить дополнительную косую балку и закрепить к ней угловую балку (на рисунке ниже).

Крепление стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Способ крепления манжет и полулаг

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (также называемые полулагами), с другой стороны — стропила — стропила, которые сформировать бедро. Их необходимо располагать таким образом, чтобы стыки не совпадали. Иногда для этого приходится менять расстояние между стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с обеих сторон. Этого крепления достаточно в большинстве случаев. Но, если вы хотите сделать это «правильно», нужно для каждого стропила сделать «прорезь» — насечку не более чем на половину толщины бруса. Стропила обрезаются, выставляются в нужном положении, на брусе чертится нужный контур (получается неровная трапеция за счет разных углов соединения). По полученному контуру вырезается углубление, в которое вставляется полуножка, после чего с двух сторон крепится гвоздями. Это сложный узел, и на его изготовление уходит много времени. Но несущая способность такого соединения гораздо выше. Есть еще один вариант, который в разы проще в исполнении, но мало чем отличается надежностью.

Способы крепления

Оптимальным способом крепления наручников и полуног к опорной балке можно считать крепление на гвоздях с дополнительной установкой черепных перекладин (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю бруса между закрепленными стропилами. В этом варианте балка становится двутавровой, что значительно повышает ее упругость и увеличивает несущую способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какой тип стропильной системы выбран вальмовой крыши — с висячими или наслонными стропилами, какая схема применяется. Система с скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — дерево, каркас, легкий бетон) реализуется с помощью специальных металлических креплений. Они состоят из двух частей. Один устанавливается на закладную доску, второй на стропила. Они соединяются друг с другом подвижно — с помощью длинной прорези или пластины.

Скользящее крепление стропил

При таком устройстве при изменении нагрузки крыша «отыгрывает» — стропила перемещаются относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадки передаются на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, возникающие при сложной конструкции крыши (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть выполнено разными способами — с вырезом под мауэрлат/обвязочную доску или с подшивной опорной планкой. Крепление обычно гвоздями, можно усилить металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом производится, если вальмовая крыша имеет выход — свесы. Обычно свесы бывают довольно большими и, чтобы не покупать длинные балки, их наращивают – добавляют доски, которые прибивают насквозь к нижней части балок. Это позволяет делать свесы любой длины, не тратя много материалов.

Датская полувальмовая крыша

Стропильная система датской четырехскатной крыши отличается от классической вальмовой крыши. Отличие в конструкции вальмы – здесь на некотором расстоянии от конька набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные двойные стропила. Насколько низко опускать опорную доску, решать вам. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут осадки. При большой площади полувальма придется рассчитывать нагрузку и подбирать толщину стропил.

С другой стороны, низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если жилое помещение расположено под четырехскатной вальмовой крышей.

Чтобы грузило (доска, соединяющая две противоположные стропильные ноги) не прогибалась от нагрузок, направленных вниз, устанавливается коротыш — кусок той же доски, который прибивается гвоздями к стойке, поддерживающей коньковый брус. Такие же упоры делают по краям сверл, хорошо закрепив коротыш гвоздями (шаг установки делают в шахматном порядке через 5-10 см).

Стропильная система вальмовой крыши: датская полувальмовая

При таком устройстве необходимо усилить места крепления наслонных стропил, так как нагрузка от них передается на крайнюю пару стропильных ног. Применяются два способа усиления:

• Крайние стропила делают двойными.
• Установить распорки из двойных досок. Нижняя часть расчалки упирается в станину или стойку. Их крепят гвоздями, стыки усиливают, устанавливая обрезки досок.

Если дом прямоугольный и вальма не слишком широкая, можно либо установить подкосы, либо сделать наружные стропила из двойного бруса. В остальном стропильная система четырехскатной крыши датского полувальмового типа собирается так же, как описано выше.

Устройство 4-х скатной четырехскатной крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра выполнена четырехскатная крыша, покрытая мягкой черепицей. Угол наклона был выбран «материал пола» с учетом снеговой и ветровой нагрузки – 30°. Так как конструкция небольшая, было решено сделать простую систему (на картинке ниже). Расстояние между стропильными ногами 2,25 м. При длине стропил до 3,5 м необходима доска 40*200 мм. Луч 9Для обвязки использовали 0*140 мм.

Схема стропильной системы четырехскатной крыши для беседки

Стропильную систему собрали на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСП, после — обложили гибкой черепицей.

Сначала мы собрали обвязку, которая будет крепиться к опорным стойкам. Далее устанавливаем стропила, которые опираются на середину обвязки. Порядок действий здесь следующий: посередине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В этом варианте эта стойка временная, она нам нужна только на время – пока мы не соединим первые четыре стропила по центру. В других случаях — для больших домов — эта стойка может остаться.

Порядок сборки четырехскатной четырехскатной крыши: собрал обвязку, прикрепил к ней средние стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в месте их стыковки (в зависимости от нужный угол наклона). Отмечаем, как его обрезать (вверху, на стыке и в месте примыкания к жгуту). Отрежьте все лишнее, примерьте еще раз, при необходимости подкорректируйте. Далее на этой заготовке делаем еще три таких же.

Теперь можно собирать стропильную систему четырехскатной крыши. Больше всего вопросов возникает по стыку стропильных ног по центру. Самый лучший способ — надежный и не слишком сложный — это взять брус подходящего сечения, сделать из него восьмиугольник — для соединения восьми стропильных ног (четырех угловых и четырех центральных).

Размер ребер — по сечению среза стропильных ног

Зафиксировав гвоздями все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем один, примеряем , вырежьте его, сделайте три копии по сделанному шаблону и смонтируйте.

Стропильная система 4-х скатной вальмовой крыши собирается

По такому же принципу изготавливаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет надежнее и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему ставим на столбы беседки, крепим гвоздями, уголками, скрепляем откосами. После этого можно монтировать обрешетку (в данном случае сплошную) и укладывать кровельный материал.

Шатровая крыша для беседки своими руками

Содержание

• 1
  Три типа четырехскатной крыши
• 2
  Плюсы и минусы вальмовой крыши
• 3
  Что учесть при составлении проекта крыши беседки
• 4
  Приступаем к монтажным работам

Беседки в последнее время стали очень частым явлением на загородных участках и дачных участках. Каких только форм для своих строений не придумывают хозяева, чтобы организовать комфортное место отдыха. Если нет желания и средств строить необычную беседку, есть классический вариант в виде квадрата или прямоугольника. Сооружение довольно просто построить благодаря несложной крыше. Мы сейчас поговорим о том, как сделать четырехскатную крышу для квадратной и прямоугольной беседки своими руками.

Шатровая крыша трех видов

Прежде чем приступить к построению чертежей будущей крыши, необходимо учесть, что четырехскатные крыши имеют три подвида:

• Шатровую конструкцию крыши часто называют пирамидальной из-за ее внешнего вида. Он состоит из четырех пандусов в виде равных треугольников. Схема вальмовой крыши не предусматривает наличия конька. Вершины треугольников соединены в одной точке и образуют пирамиду. Основание каркаса может быть только квадратным, поэтому на прямоугольные беседки такую ​​крышу не возводят.
• Шатровая крыша – самый простой вариант прямоугольной беседки. Особенностью конструкции является форма скатов. Каркас состоит из двух концевых треугольников одинакового размера, называемых бедрами. Форма двух других одинаковых скатов выполнена в виде трапеции. В месте соединения всех четырех плоскостей образуется гребень.
• Полувальмовую конструкцию еще называют датской крышей. Подобно вальмовой, полувальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, соединенных коньком. Отличительной чертой являются треугольные бедра, надломленные вверху. То есть из большого треугольника получается трапеция и маленький треугольник.

У каждой четырехскатной крыши беседки есть свои козыри. Шатровая крыша является наиболее распространенной. Строить его выгодно с точки зрения экономии материала. Конструкция не требует изготовления фронтонов, а для стропил используются короткие брусья. На прямоугольной беседке без вальмовой крыши не обойтись. Если вы хотите сделать что-то потрясающее, то можете отдать предпочтение датскому варианту.

Важный! В регионах с большим среднегодовым количеством осадков лучше отдать предпочтение квадратной беседке с четырехскатной крышей. Снег на таких склонах задерживается меньше всего.

Плюсы и минусы четырехскатной крыши

Четырехскатные крыши отличаются эстетичным видом, позволяют использовать любой тип кровли, не мешают хорошему обзору из беседки. Дизайн – находка для любителей необычных форм. Четырехскатная рама может быть выполнена в разных стилях. Например, если удлинить свесы и установить дугообразные угловые стропила, получится красивая крыша в китайском стиле.

По прочности в этом плане выигрывают четырехскатные крыши. Конструкция отличается малой парусностью, благодаря чему устойчива к сильным порывам ветра. Если уклон скатов был правильно рассчитан, то зимой на крыше беседки не будет задерживаться много снега. Четырехскатные конструкции отличаются длительным сроком службы без частых ремонтов.

Совет! Увеличенные свесы вальмовой крыши препятствуют быстрому выходу тепла из беседки. Это очень ценится, когда на улице стоит прохладная погода, а внутри беседки стоит уличный инфракрасный обогреватель или топится печь.

Недостатком четырехскатной крыши можно назвать определенную сложность конструкции, требующую точных расчетов, составления чертежей и правильного изготовления стропильной системы. При самостоятельном изготовлении стропильной системы на начальном этапе желательно проконсультироваться со специалистами. Они помогут рассчитать все элементы конструкции и нарисовать точную схему.

Что учесть при составлении проекта крыши беседки

Перед началом строительства четырехскатной крыши нужно подготовить чертежи, где указаны все элементы конструкции и их размеры. Такая схема упростит дальнейшую работу, плюс поможет рассчитать нагрузки, которые будут воздействовать на стропильную систему в дальнейшем. Поскольку вальмовая крыша является по сложности конструкции чем-то промежуточным между вальмовой и датской полувальмовой крышей, попробуем произвести расчеты на ее примере.

Итак, начало расчетов состоит из учета основных показателей:

• рассчитать общий вес каркаса крыши, то есть всех составных частей стропильной системы;
• учитывать массу кровельного слоя, в частности – обмазочного и гидроизоляционного;
• можно рассчитать нагрузку осадков и ветра по ежегодным наблюдениям или узнать данные по определенному региону в соответствующих органах;
• при строительстве и ремонте на крыше будет находиться человек, вес которого также необходимо учитывать при расчетах;
• учитывается вес любого оборудования, временно или постоянно установленного на крыше.

Сделав общие расчеты будущей крыши беседки, приступают к определению уклона скатов. Этот параметр определяется аналогично в соответствии с особенностями климатических условий региона. Например, для ветреных районов нежелательно делать высокую крышу из-за повышенной парусности. Кровельный материал можно выбрать из битума или поликарбоната. Если осадков много, то уклон скатов разумно сделать больше, например, от 45 до 60 ^о , а в качестве кровельного материала использовать металлочерепицу.

Важный! Уклон ската напрямую связан с типом кровельного материала, выбранного для беседки. Для каждого материала производитель рекомендует шаг обрешетки и стропильных ног, а также максимальный и минимальный уклон скатов.

Для расчета общей массы каркаса крыши необходимо рассчитать длину стропильных ног и других элементов, а также определить их сечение. Для обеспечения прочности конструкции предусматривают установку подкосов, а также затяжек. Схема каркаса крыши беседки будет считаться готовой, если в ней отображены все узлы.

Каркас вальмовой вальмовой крыши состоит из следующих видов стропильных ног:

• По углам кровли устанавливаются косые двойные балки. Они несут основную нагрузку. Эти стропила формируют крышу.
• В центре ската устанавливаются промежуточные балки, соединяющие конек с мауэрлатом.
• Народниками называют короткие ноги стропил. Их закрепляют параллельно промежуточным балкам. Народники соединяют балки с мауэрлатом.

Для замера крыши беседки потребуется подготовить ровную рейку длиной 3 м. Работы выполняются в следующем порядке:

• осевая линия находится на мауэрлате, который образует несущий каркас крыши;
• у конькового прогона определяется половина его длины, которая будет совмещена центром с осевой линией каркаса крыши;
• отметить места крепления на мауэрлате первой промежуточной балки;
• смещается измерительная рейка и отмечаются места крепления второй промежуточной балки и т. д.

Замеры мест крепления стропильных ног выполняются для каждого ската отдельно.

Внимание! Каркас крыши беседки изготовлен из качественной древесины, пропитанной антисептиками. Лучше всего для работы подходят заготовки из древесины хвойных пород.

На видео показано строительство беседки:

Приступаем к монтажным работам

Когда стены беседки уже построены и чертеж крыши готов, приступают к возведению каркаса:

• Первым на стены по контуру беседки укладывают мауэрлат, закрепляя его анкерными болтами. Уложенный брус образует несущий каркас крыши.
• Грядки укладываются на мауэрлат. К ним в центре крыши крепятся опорные стойки, поверх которых укладывается брус сечением 100Х200 мм. Это будет хоббихорс.
• С помощью уровня и мерной рейки коньковый брус выставляется строго по центру опорной рамы. Для устойчивости опорные столбы укрепляют временными подпорками.
